Анкеровка плит перекрытия

Возведение основы внутри дома

Когда перегородки делают из тяжелых материалов (кирпича, шлакоблоков), тогда фундамент обязателен.

Опалубка с арматурным каркасом для заливки ленты

Процесс строительства включает такие этапы:

  • внутри постройки демонтируют пол;
  • отмечают расположение фундаментных траншей;
  • выкапывают углубления требуемой глубины (приблизительно 0,5 м) и ширины;
  • засыпают дно песчаной подушкой толщиной около 10 см;
  • монтируют щиты;
  • укладывают гидроизоляционный материал;
  • устанавливают внутрь арматурный каркас, связывая его, например, анкерами с основным фундаментом;
  • выполняют заливку бетоном;
  • поверхность монолита выравнивают, проверяя уровнем.

После набора прочности опорной конструкцией приступают к возведению перегородок. Ширина ленты определяется габаритами используемого материала. Она должна превышать примерно на 5 см с каждой стороны толщину межкомнатных стен.

Легкие перегородки устанавливают даже непосредственно на пол, надежно скрепляя их с ним, потолком и сопрягаемыми стенами. Это делается с помощью создания углублений, применения анкеров или арматуры.

Весь процесс строительства фундамента под межкомнатные перегородки своими руками показан в видеоролике ниже. Строительство фундаментной конструкции, предназначенной для опирания межкомнатных перегородок, при перепланировках необходимо, если планируется использовать тяжелый материал. Простейший вариант – это использование технологии аналогичной возведению ленточного основания. При этом кроме бетона можно использовать различные блоки. Важен правильный расчет, чтобы опора выдержала нагрузку, а перегородка не деформировалась.

Правила и технология монтажа плит перекрытия

Весь процесс можно разделить на четыре этапа:

  • подготовка горизонтальной плоскости фундамента, на которую будут укладываться плитные блоки;
  • монтаж перекрытия;
  • крепление к фундаменту, этот процесс называется анкеровкой;
  • заделка зазоров и технологических отверстий.

Подготовительный этап

В независимости от того, из каких материалов был возведен ленточный фундамент, всегда присутствует большая вероятность, что его верхняя горизонтальная плоскость имеет перепад и неровности. От них надо избавиться. Как это сделать, зависит от величины перепада.

  1. Если это значение небольшое, до 5 см, то выравнивание производят цементно-песчаным раствором с добавлением щебня или без такового. При этом щебень должен быть мелкой фракции. В заливаемый слой обязательно укладывают армирующую сетку.
  2. Если перепад составляет 5-10 см, то выравнивание проводят кирпичами.
  3. Если значение больше 10 см, то плоскость фундамента выравнивают бетонным армирующим поясом, который заливают в установленную опалубку.

Чтобы не делать все это, нужно просто точно провести сооружение фундаментной конструкции

Особое внимание уделить горизонтальному расположению верхней плоскости

Монтаж плит

Перед тем как уложить плиты перекрытия на фундамент, необходимо разобраться в их раскладке. Существуют четки нормативы, которые надо обязательно учитывать.

  1. Если был залит бетонный фундамент, или он был собран из фундаментных блоков, то размер опирания плит перекрытия на фундамент не должен быть меньше 6 см.
  2. Если фундамент – это кирпичная конструкция, то опирание не должно быть меньше 12,5 см.
  3. Первая и последняя плита не должны быть уложены на стены, которые расположены вдоль самих плитных изделий. Обязательно оставляются просветы шириною до 25 см, которые впоследствии надо будет заложить.

В строительных СНиПах нет строгих правил по поводу наличия или отсутствия скрепляющего раствора, на который укладывают перекрытие. Но лучше его использовать. Обычно для этого применяют цементно-песчаный раствор марки не меньше М100. Его замешивают на просеянном песке, чтобы в нем не было камешков. Последние могут стать причиной перекоса устанавливаемых бетонных изделий.

В правилах укладки присутствует несколько требований, которые надо придерживаться:

  1. Скрепляющий раствор наносится толщиною 2 см. В него надо уложить арматурный каркас в виде решетки или отдельных продольных стержней, изготовленных из арматуры диаметром 8-12 мм.
  2. Так как плиты, используемые в частном домостроении, это пустотелые изделия с отверстиями по торцам, то необходимо до начала укладки их на фундамент провести заделку этих отверстий с двух сторон. Чаще всего для этого используют теплоизоляционный материал, к примеру, минеральную вату, которую заворачивают в полиэтиленовую пленку. Отверстия после утепления обязательно заделывают цементным раствором.
  3. У плитных изделий две стороны: одна гладкая, другая шероховатая. Укладку надо проводить гладкой стороной вниз. Она будет формировать потолок в подвале. Все дело в том, что бетонные изделия заливаются в формы. Так вот нижняя плоскость ложится на гладкую металлическую поверхность, а верхняя затвердевает на воздухе, поэтому она и имеет шероховатости. При этом надо добавить, что нижняя гладкая сторона все время работает на растяжение, а верхняя на сжатие. Поэтому в нижнюю часть укладывается более мощный арматурный каркас, чем в верхнюю.
  4. Последовательность монтажа определяется проектом дома. Строгих требований в этом плане нет. Но обычно начинают монтировать с одного из краев будущего строения, укладывая остальные элементы по порядку. Если внутри дома будет подниматься несущая стена, под которую возводят стенку фундамента, то плиты не должны закрывать ее. То есть несущая конструкция должна опираться на фундаментный элемент, а не на перекрытие дома.
  5. Не стоит пренебрегать техникой безопасности. Главное – это правильное поднятие груза. Здесь требование одно – стропы подъемного механизма должны располагаться относительно друг друга под углом не больше 90°. Каждая плита крепится к крюку подъемного крана четырьмя стропами. Об этом водитель спецтехники осведомлен, но контролировать это надо обязательно.
  6. После монтажа бетонных изделий на раствор, есть 10 минут, чтобы их поправить. То есть пододвинуть друг к другу или выровнять по торцам. Для этого используйте ломы.

Повышение несущей способности

В бюджетном строительстве зачастую стыки между плитами просто заполняют раствором или строительной пеной. Однако существует проверенный метод, как уложить плиты перекрытия, одновременно увеличив прочность всего перекрытия. Для этого промежутки между ПК нужно не просто заполнить раствором, но армировать

. Проложить хотя бы один (лучше два — снизу и сверху) арматурный стержень. По наружному периметру устроить монолитный пояс, от 5 см шириной. Арматурный каркас связать из двух стержней и расположить вертикально. Так же замоноличивают промежутки между ПК во внутренних несущих стенах.

Фундамент на сваях

Свайные основания подходят для любых грунтов, кроме тех, что сложены из скальных пород. Их второе преимущество кроме универсальности – небольшие затраты на установку. Если на участке строительства высокий уровень грунтовых вод, какой фундамент сделать, потратив на него минимум времени и труда, тоже не вызывает споров – конечно, свайный.

Конструктивно он представляет собой армированные бетонные или металлические столбы, установленные по периметру несущих стен с определённым шагом и заглублённые в грунт до твёрдого слоя ниже уровня его промерзания. По верху все выступающие над землёй столбы связываются ростверком. Это монолитная армированная бетонная лента, мощный стальной профиль (швеллер или двутавр) или, если вес дома невелик, брус большого сечения.

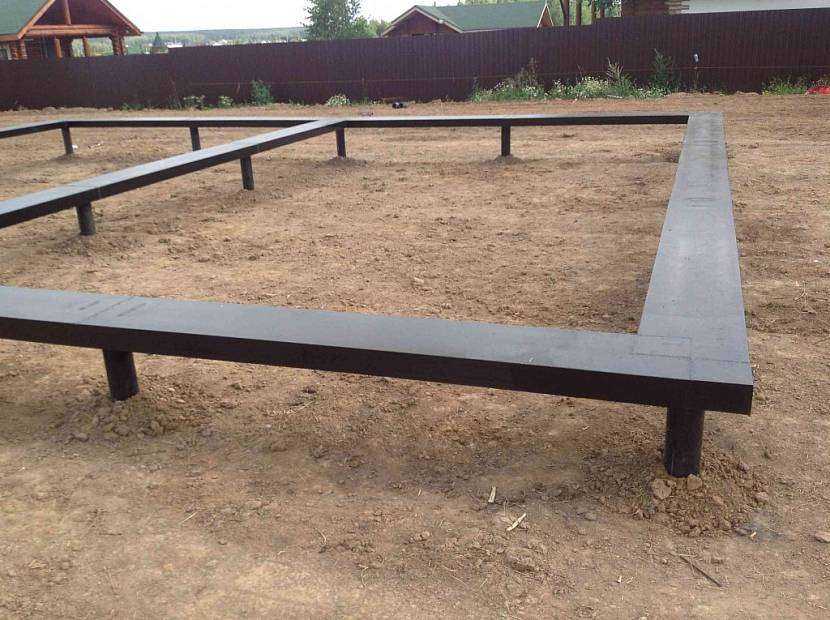

Надземная часть свайного фундаментаИсточник 1pokirpichy.ru

Виды свайных оснований

Сваи бывают забивными, буронабивными, винтовыми. У каждого вида есть свои плюсы и свои недостатки.

  • Забивные железобетонные сваи – надёжные, долговечные, выдерживают большую нагрузку. Для их монтажа необходима спецтехника.
  • Винтовые сваи можно устанавливать как механизированным, так и ручным способом. Их главное преимущество перед другими видами – способность не разрыхлять, а уплотнять грунт вокруг себя при вкручивании, что увеличивает их устойчивость и стабильное положение.
  • Буронабивные сваи самые бюджетные из всех, особенно если делать их своими руками: бурить скважины ручным буром, армировать их и заливать бетоном.

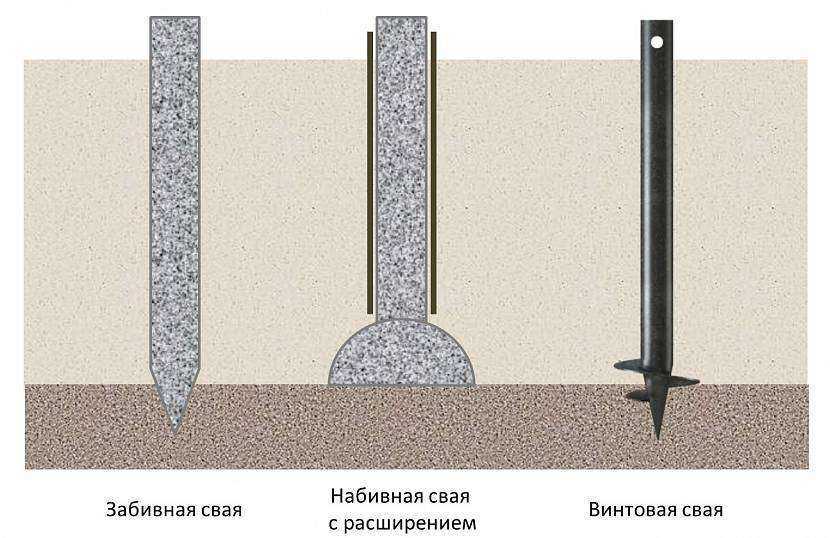

Виды свай: забивная, набивная и винтоваяИсточник kursremonta.ru

Плюсы и минусы

Свайный фундамент любого вида не подвержен воздействию сил морозного пучения, если сваи опираются на непромерзающий, не насыщенный водой, твёрдый и неподвижный слой грунта. Иногда такой слой находится на очень большой глубине – более 2,5-3 метров. Заливать бетонную ленту такой высоты обойдётся весьма недёшево. И сваи в этой ситуации вне конкуренции.

Но если грунт на участке вообще не содержит твёрдых слоёв, что тоже случается, сваи, не имея под собой прочного основания, не удержат дом в стабильном положении. Это один из их недостатков. Есть и другие:

  • недостаточная несущая способность: свайный фундамент годится только для сравнительно лёгких строений – каркасных, деревянных, из лёгких ячеистых блоков;
  • невозможность строительства цокольного или подвального этажа;
  • необходимость в качественном утеплении нижних перекрытий и их защите от сырости.

Как сделать своими руками

Подготовка

Рассматриваемый фундамент требует обстоятельной подготовительной работы. Плита фундамента должна быть уложена идеально ровно. Для этого осуществляется тщательное выравнивание площадки. Удаляется вся растительность, причем пни выкорчевываются без остатка.

Котлован роется по всей площади постройки глубиной до 50 см (с учетом подушки и толщины плиты). На дне его насыпается подушка из песка и щебня общей толщиной 15-30 см в зависимости от пучинистости грунта. Засыпка производится слоями толщиной 8-12 см с тщательным трамбованием каждого слоя.

Наложение гидроизоляции и утеплителя

После тщательного выравнивания подушки сверху укладывается гидроизоляционный слой из рулонного материала. Наиболее часто используется рубероид, который стелется в 2-3 слоя с перекрытием полос в каждом слое не менее 15-20 см.

По гидроизоляции формируется теплоизоляционная защита. Для утеплителя можно использовать пенополипропилен или пенопласт. Основное преимущество такого материала – высокие теплоизоляционные характеристике при повышенной стойкости к воздействию влаги и низких температур. В качестве утеплителя можно использовать керамзит, который засыпается слоем порядка 10 см.

Советуем почитать: Современные технологии устройства гидроизоляции фундамента

Установка плит

Для покрытия всей поверхности фундамента потребуется несколько готовых железобетонных плит. Они укладываются с помощью подъемного механизма максимально близко друг к другу. Толщина изделий выбирается с учетом нагрузок, возникающих от веса строения.

Для легких, вспомогательных построек достаточно использовать стандартные плиты толщиной 12-15 см. Более тяжелые сооружения требуют установки плит толщиной 25-30 см. При установке изделий стыкуются их стальные стержни. Они должны создавать единую армирующую систему

Очень важно тщательно выравнять поверхность всех элементов относительно друг друга

Бетонирование

После укладки плит на стыках между ними возникают зазоры. Их необходимо залить цементно-песчаным раствором. Для этой цели используется смесь цемента (марки не ниже М300) и песка в соотношении 1:3. После высыхания раствора следует нанести выравнивающую стяжку по всей поверхности фундамента.

Она осуществляется таким же раствором и достигает толщины 3-5 см. Главная задача – сформировать идеально ровную поверхность, что контролируется строительным уровнем. Выравнивание производится с помощью правила.

Далее следует обеспечить правильное высыхание стяжки, исключающее ее растрескивание. Для исключения резкой усадки материала производится периодическое увлажнение поверхностного слоя в течение 8-10 суток. Для длительного сохранения влаги рекомендуется укрывать фундамент полиэтиленовой пленкой.

При возведении плитного фундамента своими руками, помимо грузоподъемных механизмов, потребуется следующий инструмент:

  • подготовительные работы – лопата, лом, кирка, устройство для трамбовки;
  • монтаж плит и укладка защитных материалов – болгарка для резки арматуры, молоток или кувалда для выравнивания, ножницы, нож, плоскогубцы;
  • бетонирование – кельма или мастерок, шпатель, правило, терка и полутерок, строительный миксер для приготовления раствора.

Контроль качества фундамента обеспечивается с помощью строительного уровня. Для измерений потребуется рулетка и металлическая линейка.

Плитный фундамент из готовых ЖБИ позволяет существенно упростить и ускорить строительные работы. Он способен обеспечить достаточно надежное и долговечное основание для облегченных построек, причем при возведении их на сложных грунтах. Работы можно осуществить своими руками, но для укладки плит придется привлечь грузоподъемные механизмы необходимой мощности.

Фундамент под перегородки

Архитектурный проект частного жилого дома предусматривает наличие как несущих стен, на которые опираются перекрытия, так и стен, выполняющих функции межкомнатных перегородок. Именно межкомнатные перегородки разделяют внутреннее пространство на помещения различной функциональности. Расположение межкомнатных перегородок формирует неповторимый внутренний облик дома.

Перегородки должны быть легкими, прочными, иметь небольшую толщину и хорошую звукоизоляцию. Постоянные внутренние перегородочные стены могут опираться как на фундамент под перегородки (когда используется кирпич, ракушечник, саман), так и на лаги (половые балки).

Более трудоемким является вариант, когда в качестве опоры используется фундамент. Наиболее оптимальный вариант — ленточный армированный бетонный фундамент. Фундамент под перегородки выполняется на меньшую глубину, чем фундамент самих стен в доме. Оптимальной для песчаного грунта является глубина котлована от полуметра. Ширина может быть чуть больше или равна линейному размеру самой перегородки. Обязательное условие для любого типа почв – гидроизоляция фундамента гидроизоляционными материалами (например, можно использовать стеклоизол). Это поможет предотвратить попадание влаги и соответственно преждевременное разрушение основы перегородки Фундамент под перегородки должен заливаться одновременно с фундаментом под основные и несущие стены, в местах согласно утвержденному проекту дома. Также можно определиться с расположением внутренних перегородок и после возведения основных стен и укладки плит перекрытия. Данный вариант подходит тем, кто хочет прочувствовать внутреннее пространство и уже после этого определиться с точным расположением комнат. Рассмотрим ситуацию, когда фундамент под перегородки заливается после возведения стен. Чаще всего проемы между фундаментами засыпаются светлым речным песком, он хорошо пропускает влагу и не зарастает растительностью. Когда песок уже утрамбован, делается разметка под фундаменты и прокапываются траншеи, в которые будет заливаться бетон. Траншеи копаются с учетом толщины стен или перегородок, которые буду возводиться на фундаменте

Важно знать, как выбрать фундамент под дом и также, как его заменить. Рекомендуется делать фундамент на несколько сантиметров шире, чем планируемая толщина стены

Траншея следует копать до твёрдого грунта – чаще всего это 50-70 сантиметров. В подготовленную траншею укладывается арматура и затем заливается бетон. Верхняя часть фундамента должна быть в один уровень с несущим фундаментом, чтобы кладка стен находилась на одном уровне. После того, как произойдет полное высыхание бетона (до 5 суток), можно укладывать гидроизоляцию и возводить сами перегородки.

Что это такое и зачем нужны?

Анкером называют крепежный элемент, вбиваемый, вворачиваемый либо вводимый в основание. Он может не только закрепиться в базе, но и удержать дополнительную конструкцию. Это слово имеет немецкие корни и обозначает якорь, что довольно точно отражает принцип действия крепежа. И он впрямь похож на якорь: рабочая зона болта при фиксации оказывается расширенной и прочно обеспечивает соединение. С какой целью в ремонте и строительстве берутся анкеры: они работают с твердыми (разной степени твердости) структурами оснований. А это кирпич, бетон и натуральный камень. Анкер способен удержать массивные конструкции либо изделия, подверженные динамической нагрузке. Это сантехнические объекты или телевизоры на стену, подвесные потолочные конструкции, спортинвентарь на листовую конструкцию.

Но анкер спокойно считается универсальным и убедительным креплением. Поэтому анкеры выпускаются для взаимодействия с пористыми и облегченными структурами оснований, для сочленения деталей мебели, пустотелых плит перекрытия, дерева и для двери. Интересно, что анкерная фиксация сегодня используется даже в стоматологии: анкерный штифт устанавливается в зубном корневом канале, при этом принцип его действия схож со строительным.

Монтаж панелей ПК

Укладка плит перекрытия начинается с ближнего к крану угла либо от стены с вентиляционным каналом. В любом случае для строповки достаточно двух монтажников. Работы обычно производят с машины, доставившей ПК изделия на объект, чтобы сократить время на разгрузку. Чтобы обеспечить проектное опирание, длина пролетов предварительно измеряется рулеткой.

В картах ТТК подробно указано, как правильно укладывать плиты на фундамент с минимальными затратами времени:

  • строповка за монтажные петли – крюками строп либо специальными грузозахватными приспособлениями;
  • подача изделия к месту установки – рабочие находятся на безопасном расстоянии, разворачивают панель в проектное положение баграми на весу;
  • укладка – после разравнивания постели раствора в него утапливается продольная арматура посредине опорной поверхности (3 см от края для железобетона, 6 см для кладки), плита перекрытия выравнивается с двух сторон, плавно опускается на место, стропы остаются натянутыми.

При необходимости ж/б изделие корректируется ломами в течение первых 10 минут относительно оси стены. Затем стропы ослабляются полностью, нижний работник контролирует горизонталь в двух направлениях.

При монтаже первой плиты фундамент не может использоваться для хождения рабочих, независимо от ширины ленты. Необходимо использовать подмости, стремянки, леса. Затем сборное перекрытие монтируется согласно схеме раскладки, плиты укладывают вплотную друг к другу длинными сторонами. Бетонные (реже пенополистирольные) заглушки обычно укладывают в пустоты по торцам после монтажа всего сборного перекрытия подвала.

Опалубка

Опалубка плиты представляет собой коробку из деревянных щитов, на 10-15 см выше уровня бетона. Сборка опалубки производится как можно плотнее и прочнее, зазоров более 3 мм не должно быть. Наружная сторона фиксируется опорными брусками и наклонными упорами, препятствующими выдавливанию щитов под воздействием массы жидкого бетона.

Если изготавливается опалубка для плиты с цоколем, то необходимо сначала построить палубу. Для этого устанавливается система опорных балок, ригелей и прочих элементов, образующих надежную опорную конструкцию для неподвижности палубы. Затем производится сборка плоскости, максимально плотная и без щелей.

Поверх палубы настилается слой пленки, обеспечивающей герметизацию сооружения и исключающей вытекание бетона.

Преимущества и недостатки

Подобная конструкция отличается рядом достоинств. Выделяют следующие:

  • не требует больших финансовых затрат;
  • выдерживает существенные механические нагрузки;
  • не увеличивает нагрузку на стеновые конструкции;
  • хорошо ремонтируется и служит продолжительное время;
  • подойдет как основание для любого варианта чистового пола;
  • позволяет монтировать «теплый пол».

Достаточно простое в возведении решение способно ответить ряду основных задач при строительстве здания. Однако нужно учесть и некоторые нюансы:

  • требует провести качественное утепление;
  • не подходит для большой толщины слоя засыпки (он не может превышать 60 см);
  • пол находится в зависимости от уровня грунтовых вод – не рекомендуется использовать в районах, где он высок.

Глубина водоносного слоя может повлиять на состояние готового пола, так что предварительно требуется обследовать участок.

Такелажные работы

ПК обладают немалым весом, манипуляции с ними непросты. В большинстве тяжёлых железобетонных изделий имеются закладные петли

для зацепа крюков стропальных тросов. Однако, выпускается ряд многопустотных железобетонных перекрытийбез петель . Плиты из ячеистого бетона, производимые по лицензиям немецких компаний, также не оснащаются такелажными петлями. Для подъёма таких ПК применяютзахватные устройства, так называемые кондукторы . ПК, не оснащённые петлями, обладают трапециевидным сечением, сужающимся кверху. На боковых поверхностях имеются выступы, за которые фиксируют зацепы кондуктора.

Для чего нужны анкерные связи?

Когда происходит возведение перекрытия, то плиты после замоноличивания образуют крепкое строение, которое создает пространственный каркас здания. Положения СНиП II-22-81 требуют учитывать анкерные связи в узлах опирания железобетонных изделий, а так же при сборке каркаса сооружения.

В большинстве вариантов у строителей появляется вопрос, а нужно ли соединение сборной плиты друг с другом и со стеной. Ответ на этот вопрос очевиден, так как главная задача анкерных связей – это недопущение возможности сдвига каркаса сооружения и его перекрытий. Что, как правило, возникает при воздействии на сооружение расчетных нагрузок, просадке и искажении основы строения, в результате сейсмической активности и других явлений.

Когда происходит возведение перекрытий в сооружениях, состоящих из нескольких этажей, а так же при строительстве сооружений, расположенных в районах с увеличенным тектоническим движением, в обязательном порядке должна выполняться анкеровка ЖБИ. Анкерные связи допустимо не применять при строительстве чердачного помещения в сооружениях с одним этажом, в районах с благоприятной сейсмической обстановкой.

Это интересно: Как изготовить вибромотор своими руками легко: Обзор

На чем экономить вредно

Не следует экономить на гидроизоляции. Ее нужно делать всегда. Сложность гидроизоляции диктуется качествами вашей почвы и высотой грунтовых вод. На все эти вопросы ответы появляются обычно после того, как вырыт котлован. Сразу становится видна и структура почвы, и степень ее трудносжимаемости и наличие грунтовых вод и количество последних.

Но даже в случае совершенно сухого котлована пару слое рубероида крест-на-крест укрепить на стены фундамента с внешней стороны стоит. Располагаете средствами? Используйте прочные и качественные специальные гидроизоляционные материалы. В магазине и на рынке их много и есть из чего выбрать.

Засыпка под плиту

Для засыпки используется однородный материал, оптимально — речной песок

Важно не допустить наличия в нем глинистых включений, удерживающих воду. Разные источники предлагают собственные варианты засыпки — либо полностью используется песок, либо производится послойная засыпка песком и мелким щебнем. Наличие щебня позволяет плотнее утрамбовать нижний слой — острые грани мелких камней эффективнее уплотняют слой песка

Поверх щебня вновь засыпают выравнивающий песчаный слой 5 см

Наличие щебня позволяет плотнее утрамбовать нижний слой — острые грани мелких камней эффективнее уплотняют слой песка. Поверх щебня вновь засыпают выравнивающий песчаный слой 5 см.

ВАЖНО!

Общего мнения на этот счет не достигнуто. Просадка подушки, отмеченная на практике, возникает как у однородных, так и многослойных вариантов засыпки, что объясняется большей нагрузкой на внутренние несущие стены, чем на наружные.

Виды анкеров: Оборудование для анкеровки- Что может вызвать крепёжное разрушение +Фото и Видео

Что такое анкер или анкеровка плит перекрытия. Анкер – специальный крепёж, сделанный из латуни, стали или из другого металла, необходимый для фиксации строительных элементов и плит перекрытия. Применяются для стройки как больших, так и маленьких строений.

Анкеровка — крепление плит перекрытия с наружными стенами и друг с другом. Анкеровка плит перекрытия предназначена увеличить период эксплуатации, укреплению прочности и устойчивости здания.

Разновидности анкеров

  • Анкер -клин — это болты с конусной шляпкой и втулкой клиновидного распора, применяется для бетона и кирпича. Анкеровка совершается за счёт трения втулки об зазоры в стенах. Недостаток –одноразовое использование.
  • Втулочные – применяют так же как клиновые, и для скрепления полнотелых элементов между собой. Плюсы – легкий монтаж. Минусы — соединительные отверстия большого диаметра.
  • Забивные – эти втулки имеют надрезы с одного конца. Во время сильного удара происходит распирание клином. Анкер предназначен для строповки деталей, не имеющих эластичности, например, камень и бетон. Отлично использовать такой анкер с материалами большой прочности. Плюсы – большая надёжность и простота установки. Минусы – завышенные запросы по точности размеров зазоров.
  • Химические – детали крепятся посредством склеивания. Плюсы — простота использования. Минусы – очень дорогостоящие.

Анкеры специального применения:

  • рамные (для деталей окон и дверей) потолочные,
  • фундаментные и
  • Молли – для пустотных и слабых основ.

Оборудование для анкеровки плит

  1. анкера нужного вида и размера
  2. оборудование для сверления (перфоратор)
  3. приспособление для сгибания элементов из стали
  4. раствор из цемента.

Вариантов крепления много, всё зависит от используемого материала. Анкеровка плит к стенам дома из кирпича осуществляется стальными элементами в форме Г отступив друг от друга 3 метра. Обязательно по окончанию крепёжных работ забетонировать металл. Это убережёт от коррозии.

В случае необходимости оставить канал под проводку, разрешается опирании плит на смежные панели. Тут нужны изогнутые стержни класса А-П от 12 мм. Составные анкеры обязательно скрепить сваркой. При крепёжных работах пустотных плит к блочным кирпичам из силиката или же из пенопласта необходим, стальной анкер МКТ с внутренней резьбой.

Полезные советы

В процессе работ по связыванию плит необходимо учитывать рекомендации, описанные ниже.

Плиты укладываются в одной плоскости. При укладке блоков оставлять место до внешнего края под обязательное утепление. Переходить к анкеровке по завершению укладки вех плит. Соединять панели следует методом сварки или связки торчащей из них арматуры, а также при помощи армопояса. (вариант для плит без проушин).

Избегать повреждения арматуры в момент сверления отверстий в плитах. Не использовать бракованные материалы. Приостанавливать работы во время атмосферных осадков.

К анкеровке можно приступать сразу после монтажа всех деталей. Желательно перед началом работ подготовить план – схему. Анкер надо загнутьв петлю и зацепить петлю плиты. После максимальной натяжки анкера можно приваривать к петлям плиты. Далее все швы между плитами сразуследует заложит цементным раствором, чтобы избежать попадания мусора, воды и снега. Если вода всё-таки попала, придётся снизу плитпросверливать дыры и таким образом дать воде стечь.

Что может вызвать крепёжное разрушение:

  1. Вырывание болта — из прикреплённого материала.
  2. Срез болта—при увеличении разрешённой нагрузки.
  3. Полное разрушение изделия – в момент излома болта.
  4. Отрыв основания крепежа – полная непригодность анкера.
  5. Коррозия.

Требования СНиП (Строительные Нормы и Правила)

Согласно СНиП II-22-81 анкеровка плит к разным конструкциям элементам зданий должна производится в определённом порядке: Каменные стены строения и опоры монтируются с анкерами перекрытий, с площадью сечения более 0,5 см2 .Предельно разрешённый промежуток между анкерами из плит, со стеновой опорой допустимо не более 6 м.

Рекомендации по анкеровке панелей перекрытия

Анкер – это металлическое крепежное изделие, предназначенное для соединения строительных конструкций путем ввинчивания или заделки в кирпичную, бетонную или каменную кладку. Применяется для построек любых объектов: бань, гаражей, многоэтажных и частных домов, заводов и прочего. Анкеровка плит перекрытия производится в кирпичных, железобетонных, пенно-, газобетонных зданиях, она позволяет сделать их более надежными и предотвратить преждевременное разрушение.

Болт моли – винт для фиксации основ с малой несущей способностью.

Крепежное соединение удерживается в конструкции 3-мя способами:

1. С помощью трения, создаваемого из-за наличия распора в виде металлической цанги или пластикового дюбеля. 2. С помощью упора. Находясь в разных плоскостях, преломленный анкер испытывает компенсационные нагрузки. Это принцип работы фундаментных болтов. 3. Посредством склеивания. Погруженный в монолит стержень без труда удерживается в конструкции, таким образом, осуществляется анкеровка панелей перекрытия между собой.

В строительстве чаще всего используется комбинация всех приведенных вариантов.

Крепление стен с плитами и друг с другом осуществляется с помощью стержней, скоб и специальных металлических пластин. Анкера изготавливают из нержавеющей или оцинкованной стали. Вначале устанавливают коробку с плитами перекрытий, затем приступают к укреплению. Для наружных работ и в зонах повышенной влажности применяют нержавейку.

Усиление анкеровки железобетонных плит перекрытия в стенах из пенобетона или газобетона позволяет увеличить их несущую способность.

В случае же обрушения такого здания при взрыве, землетрясении у находящихся в нем людей будет больше шансов на спасение, так как этажи не смогут быстро сложиться друг на друга.

Правила безопасности при укладке

  1. Для рабочих, которые осуществляют перекрытие ленточного фундамента, обязательным является наличие противоскользящей обуви и страховочных поясов.
  2. Рабочую зону необходимо оградить.
  3. Нельзя выполнять высотные работы при плохой видимости, например в туман.
  4. Необходимо учитывать то обстоятельство, что работы осуществляется на высоте при помощи подъемных механизмов.
  5. Важным требованием для качественного выполнения монтажа является наличие комфортных условий, поскольку некоторые неудобства будут забирать время и силы и создавать препятствия для продуктивного выполнения работы.
