Шуруповерт для труднодоступных мест из болгарки

Триммер или газонокосилка

Оборудование для скашивания травы на участке стоит недешево. При необходимости его можно изготовить в домашних условиях, использовав старый шуруповерт. Кроме этого необходимо приготовить и такие материалы:

  • труба из пластика до 2 м длиной;
  • крепежные элементы;
  • заглушка;
  • двигатель от электрического шуруповерта мощностью 12 В и его аккумулятор;
  • провод;
  • переходник для трубы (40-50 мм);
  • кнопка;
  • ведро из пластика;
  • крокодилы (зажимы);
  • лезвие канцелярского ножа.

Рабочий процесс по созданию триммера или газонокосилки состоит из нескольких этапов. Для получения желаемого результата нужно соблюдать их последовательность:

  1. Разобрать корпус шуруповерта, демонтировав его мотор.
  2. Отметить на заглушке места для крепления и высверлить их дрелью.
  3. Закрепить мотор к заглушке, прикрутив его 2-3 винтами.
  4. Запаять выводы для двигателя.
  5. Установить на посадочное место мотор. Провода, идущие от него, провести через пластиковую трубу.
  6. Отметить на трубе место, где будет находиться кнопка включения при помощи маркера. Высверлить отверстие.
  7. Присоединить провода к кнопке. Для быстрого включения устройства при помощи использования АКБ можно также припаять крокодилы.
  8. Изготовить держатель для аккумулятора из переходника.
  9. Установить накопитель, соединив его с переходником на трубе.
  10. Из лезвий канцелярского ножа изготовить ножи для будущего оборудования.
  11. Соединить вал двигателя и насадку при помощи зажима для клемм.
  12. Защитный кожух можно выполнить из пластикового ведра, соединив его с нижним концом трубы.

Такое самодельное устройство можно применять для скашивания молодой растительности.

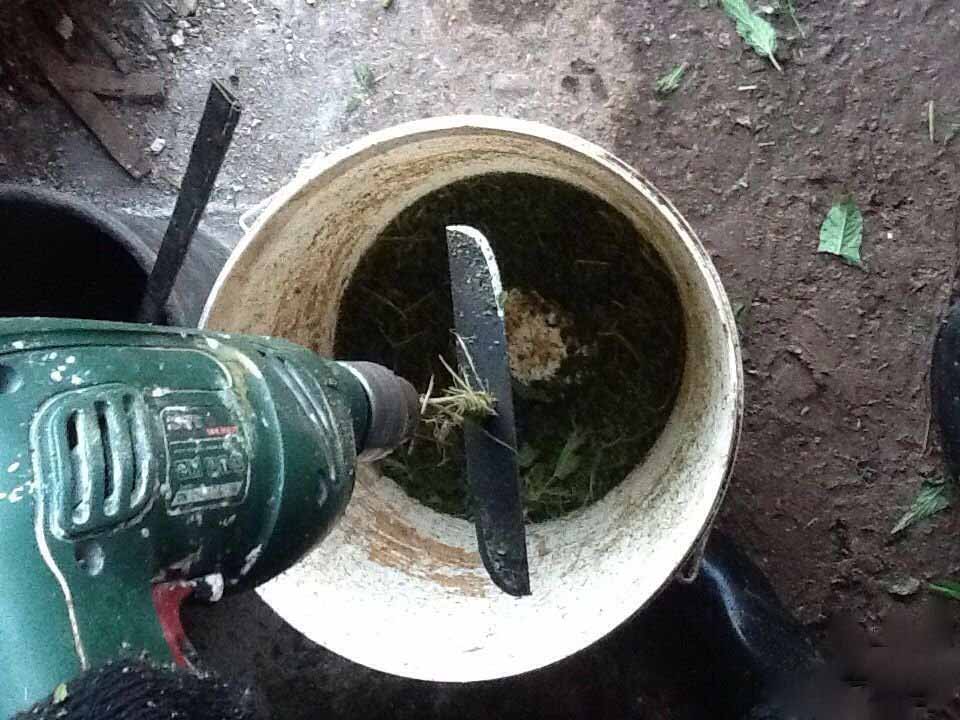

Изготовление садового измельчителя

Садовый измельчитель для травы и тонких веточек (менее 1 см толщиной) может быть изготовлен на базе сетевой дрели-шуруповерта.

Создают агрегат так:

  • выбирают подходящую емкость, например, цинковую выварку;
  • по центру днища просверливают отверстие под вал, на котором будет зафиксирован нож либо несколько лезвий;
  • делают деревянный или металлический каркас для установки емкости или ставят ее на край стола;
  • к раме или днищу выварки прикрепляют дрель-шуруповерт, которую оснащают ножами;
  • монтируют кнопку включения/отключения;
  • делают сбоку прорезь в емкости — вырезают прямоугольник перед дном 10 на 20 см;
  • из жести делают рукав для выброса измельченных растений;
  • прикрепляют его к емкости;
  • проверяют работоспособность агрегата.

Ножи проще всего сделать из ножовочных полотен

. Устанавливать их нужно заточкой вниз. При этом можно изготовить несколько вариантов лезвий под разные травы. Если сделать к дрели-шуруповерту насадку в виде ножей, то траву можно просто измельчать в ведре или другой подходящей емкости.

Как сделать миниболгарку своими руками из моторчика

Потребность в миниатюрном инструменте существует там, где человек занимается изготовлением сувениров, моделей судов и самолетов, мелких технических узлов и деталей.

Миниатюризация идет по двум вариантам. Первый вариант предусматривает изготовление только миниатюрных инструментов – дисков, фрез и т.д. Второй вариант предусматривает именно изготовление шлифовального инструмента на базе миниатюрных электродвигателей.

Первый вариант — Используя дрель + (Видео)

Первый вариант имеет более простое решение. Допустим, надо изготовить миниатюрный шлифовальный круг, который будет устанавливаться в дрель или шуруповерт. Для этого мы можем взять сломанный диск. На нем с помощью штангенциркуля вычерчиваем круг необходимых размеров. Потом по вычерченному кругу вырезаем будущий миниатюрный диск. В его центре сверлим отверстие, в которое вставляем болтик диаметром 6 мм. Снизу надеваем шайбу и затягиваем гайкой.

Болтик будет являться осью вращения диска. Его мы вставляем в патрон дрели или шуруповерта и зажимаем. Таким инструментом можно резать материалы в труднодоступных местах или имеющих небольшие размеры. Можно шлифовать готовые детали.

Несложно изготовить миниатюрную фрезу для резки мелких деталей из пластмассы или дерева. Для этого берем обыкновенную жестяную пробку от стеклянной бутылки. В центре ее делаем отверстие для установки оси. Осью может служить тот же болтик диаметром 6 мм. Края пробки выравниваем и вырезаем зубчики. Желательно сделать минимальную разметку.

Такая фреза, заряженная в дрель или шуруповерт, способна легко разрезать мелкие деревянные планочки, например, для моделирования. Пластмассы тоже поддаются этому нехитрому инструменту.

Второй вариант — Самостоятельная сборка + (2 видео)

Если поставлена задача — сделать своими руками миниатюрный инструмент, то необходимо изначально подобрать электропривод. В качестве электропривода подойдет моторчик от различных устройств – принтера, старого кассетного магнитофона или от обычной детской электрифицированной игрушки.

В зависимости от мощности электродвигателя можно строить мини болгарку по двум направлением. Первое направление – это использование сетевого источника питания. Например, от старого мобильного телефона. Второе направление предусматривает полностью автономную модель из моторчика, который будет приводиться в действие от батареек или аккумуляторов.

Разница между двумя направлениями в конструкции корпуса. В первом случае место потребуется только для электродвигателя, а во втором надо будет установить батарейный отсек.

Для корпуса очень удобно применить отрезок трубы ПВХ. Если ее диаметр несколько больше диаметра электродвигателя, то на двигатель можно подмотать изоленту. Закрепить двигатель можно с помощью клеевого пистолета.

В качестве заглушек можно использовать пробки, которые одеваются на трубы ПВХ при транспортировке и хранении. В передней пробке необходимо проделать отверстие под вал двигателя, а в задней под провод питания. На корпусе надо закрепить разъем подключения питания и выключатель.

Идеальным вариантом будет возможность закрепить на валу какой-нибудь цанговый зажим. Это позволит использовать стандартные боры, сверла и нестандартные мини фрезы и диски. Если установить цанговый зажим не получится, то можно соединить вал и режущий инструмент с помощью двойного контакта из электрической колодки.

Подобным путем можно изготовить корпус и для мини болгарки с автономным питанием. Только после установки в него двигателя, необходимо установить и блок батарей. Провода от батарей будут подключаться через выключатель, установленный на корпусе.

В обоих случаях на мини болгарках можно использовать и самодельный инструмент и стандартный промышленный – боры и сверла.

https://www.youtube.com/watch?v=8wihkqVEz1k

Токарный станок по дереву

В процессе изготовления деревянных изделий тяжело обходиться без токарного станка. Его конечно сконструировать своими силами. Для станины совершенно подойдет ровненький деревянный верстак. Как фронтальной бабки и привода вращения используются шуруповерт. В деревянную кровать, сделанную из бруска по форме шуруповерта, необходимо уложить инструмент и зафиксировать хомутом. Брусок есть вариант закрепить струбциной, а при неизменном использовании станка прикрутить шурупами. В патрон нужно воткнуть зубовую оправку. Задняя бабка производится из 2-ух брусков с регулировочным винтом, который затачивают под конус. Устанавливается она напротив закрепленного шуруповерта так, чтоб ось инструмента совпадала с осью регулировочного винта задней бабки. Конструкцию заднего упора закрепляют струбциной. Если планируется обрабатывать большие детали, то крепление надо сделать более надежным. Подручник тоже можно сделать из бруска, закрепив его к верстаку струбциной. Простой токарный станок для домашней мастерской готов.

Заводские насадки

В настоящее время можно приобрести уже готовую заводскую насадку на бензопилу, которая позволит сделать инструмент многофункциональным. С установкой подобного приспособления проблем не возникает, если действовать по инструкции и подобрать ее в соответствии с моделью имеющейся бензопилы

Стоит обратить внимание, что заводские насадки не бывают универсальными, а производители не всегда указывают весь перечень подходящих пил, поэтому легко ошибиться при выборе

Благодаря универсальности бензопилы ее спектр применения можно значительно расширить и использовать не только по прямому назначению, но и в качестве насоса, бура или даже мотора для небольшой лодки. Ассортимент насадок представлен следующими моделями:

  • Бензорез, предназначенный для распиливания металлических изделий и даже камня. Цена варьируется от 1700-1850 рублей.
  • Дебаркер – с его помощью производится очищение бревен от сучьев, веток и коры, а также изготовление паза и чашки. Подобное приспособление для сдирания коры стоит около 1400 рублей, а улучшенная модификация начинается от 15000 рублей. Для шкурения бревен – 1600-1990 рублей.
  • Лебедка, помогающая вытаскивать лодки из воды, мелкий транспорт из грязи, а также перетаскивать различные материалы. В дополнение поставляется блок, который увеличивает мощность пилы, а также способствует изменению траектории движения. Цена варьируется от 3000 до 4000 рублей.
  • Водяная помпа.
  • Косилка для покоса сорной травы, газонов и зерновых культур. Ценовая политика роторной насадки от 2200 до 2500 рублей. Выпуск производится чаще всего для пил фирмы Штиль.
  • Мотобур, используется для сверления ям и прорубей. Стоимость такого приспособления колеблется от 2500 до 5200 рублей.
  • Болгарка. Цена в пределах 2200 – 2760 рублей.
  • Лодочный двигатель для небольших лодок с высотой не более 38 см. Стоимость варьируется от 1200 до 2200 рублей.
  • Небольшая пилорама для распилки древесины и осуществления заготовок.

идей, что можно сделать из старого шуруповерта

Наличие шуруповерта вдохновляет многих мастеров создавать на его основе дополнительные устройства и инструменты. Фантазия «кулибиных» безгранична. Оборудование для столярной мастерской – токарный, сверлильный, фрезерный станки, дрель и болгарка, механическая пила и гайковерт.

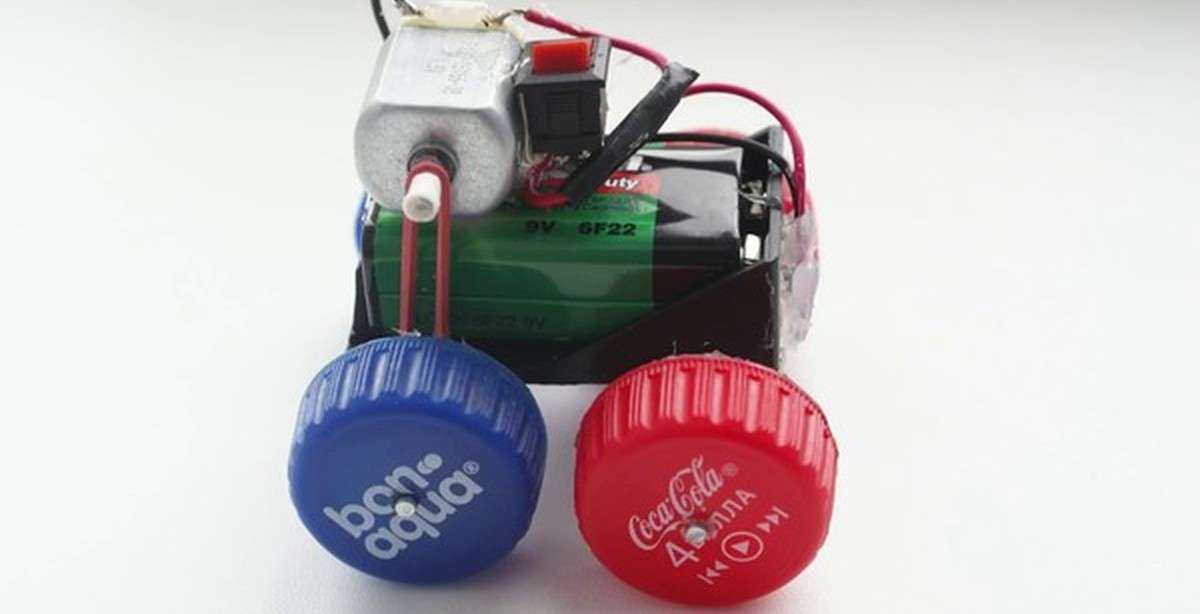

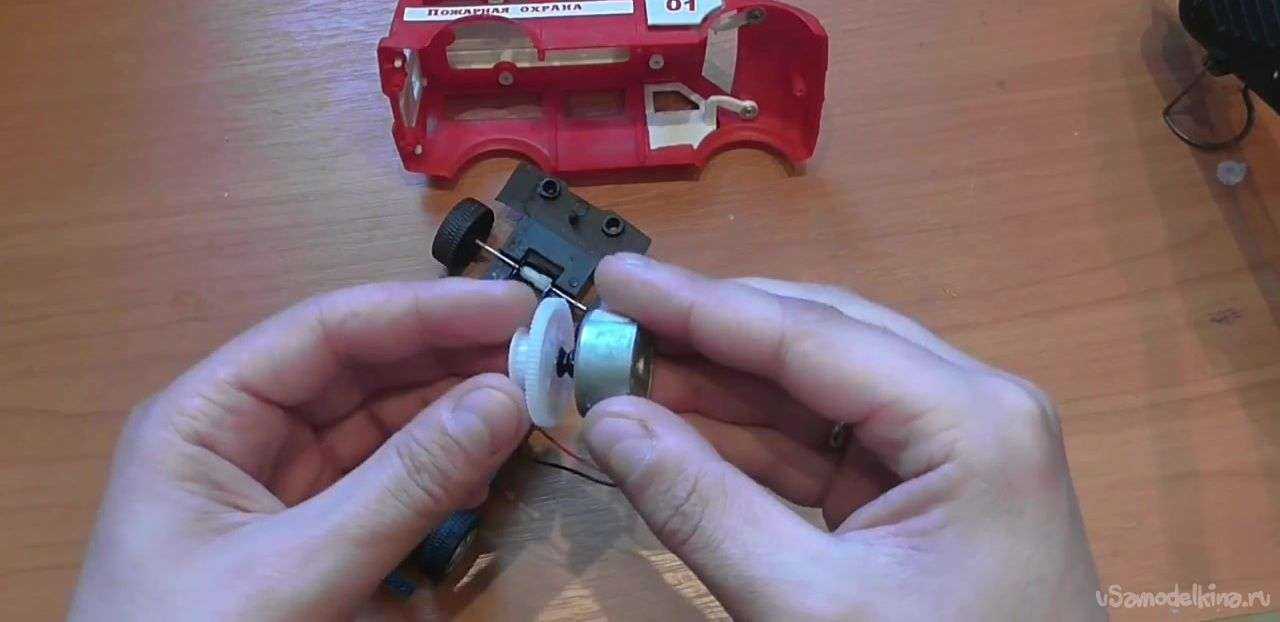

В стороне не остается даже детский транспорт – электроавтомобили и снегоходы. Что уж говорить о нужных в хозяйстве приспособлениях – триммеры и газонокосилки, и даже двигатель для лодки. Самое удивительное, все перечисленные «самоделки», сделанные своими руками, работают на базе обыкновенного старого шуруповерта и талантливых конструкционных решений домашних умельцев.

Дисковая пила или болгарка

Конструкция шуруповерта позволяет превратить его в дисковую пилу (болгарку). Однако ввиду малой мощности шуруповерта эта «дисковая пила» используется редко для мелких работ – перерезать стеклопластиковую арматуру, стальную цепь или застрявший в потолке бур для сверления бетонных плит, стальные полосы небольшой толщины.

Болт, гайка и две шайбы позволяют зажать небольшой диск для работы по металлу – это все что нужно для того, чтобы шуруповерт превратился в болгарку.

Конечно, такое изобретение имеет право на жизнь, особенно когда мастер не имеет возможности позволить весь ряд производственных режущих инструментов.

Насос из водопроводных труб и колеса

Далее посмотрите в действии насос, который сделан из водопроводных труб. Механизм приводится с действие рычагом, усилия передаются на колесо. Вращаясь, колесо тянет по кругу веревку с множеством присоединенных к ней поршней, которые захватывают воду и передают ее по трубе вверх.

Механизм на основе пластиковых водопроводных труб прост и его можно повторить при необходимости.

На видео показаны принцип действия и механика движения воды по данному устройству.

При переезде из города в деревню сталкиваешься с вопросом полива огорода и водоснабжения дома. Тот, кто бесперебойно пользовался погружными насосами, прекрасно знает, насколько надежны разнообразные «Ручейки», «Роднички», «Гномы». Большинство вибрационных устройств не выдерживает и одного сезона активной работы, часто ломаясь уже через месяц после покупки. А пить хочется каждый день, и поливать огород тоже нужно, поэтому желательно иметь запасной насос на случай аварии. Конечно, можно держать в запасе отремонтированный водяной насос, который ранее отказал, и ему пришлось искать замену. А также вполне реально сделать водоперекачивающий агрегат своими руками.

Для того чтоб собрать самодельный водяной насос понадобиться:

  1. небольшой электрический двигатель, мощностью максимум до 1,5 кВт;
  2. электрический кабель или удлинитель;
  3. водяная помпа или маслонасос;
  4. систему передачи в виде ремня и шкивов или пальцев и полумуфт;
  5. резиновые шланги или трубы.
  6. стальная или деревянная тяжёлая основа.

Сборка насоса

Насосы шестеренные НШ32У-3 служат для нагнетания масла в гидросистемах многих машин:

  • тракторы ЮМЗ, ХТЗ, МТЗ, ДТ;
  • комбайны НИВА, Сибиряк, Кедр, Енисей;
  • грузовые автомобили ЗИЛ, ГАЗ, ФАЗ, КрАЗ, МоАЗ;
  • автосамосвалы КамАЗ, БелАЗ, МАЗ;
  • экскаваторы;
  • автогрейдеры;
  • погрузчики;
  • сельскохозяйственные машины;
  • автопогрузчики.

Устройства НШ производятся с правым и левым вращением ведущего вала, но для установки на самодельную насосную станцию это их различие не имеет никакого значения, главное — правильно подсоединить всасывающий шланг к отверстию с надписью «Вход», а выпускной к выходу.

Характеристики маслонасоса НШ32У-3:

  • Рабочий объём — 32 см куб.
  • Давление номинальное на выходе — 16 МПа.
  • Давление максимальное на выходе — 21 МПа.
  • Частота вращения номинальная — 2400 об. в мин.
  • Частота вращения максимальная — 3600 об. в мин.
  • Частота вращения минимальная — 960 об. в мин.
  • Номинальная подача — 71,5 литра в мин.

Можно предложить использовать взамен устройства НШ силовую установку гидроусилителя руля грузовика КрАЗ со схожими характеристиками. Этот насос также имеет шестеренное устройство.

Для самодельного водяного насоса пригодится электродвигатель от старой стиральной машинки мощностью 200–300 Вт. Старая «помощница» уже не может конкурировать с современными программируемыми аппаратами, а вот её электромотор и помпа ещё долго могут послужить.

Очень удобно, что большинство электродвигателей со стиралок можно подключить напрямую к сети 220 В без доработок, ведь у них имеются пусковые обмотки. Не забудьте только о надёжном заземлении металлического корпуса самого электромотора, он же работает рядом с водой. Обязательно подключайте любую самоделку к сети только через предохранители или автомат защиты.

Маслонасос отлично работает с водой! Не нужно заполнять заборный шланг водой, так как перекачивающие шестерни обеспечивают отличное всасывание с глубины 4 метра, производительность при этом — 2–2,5 м куб. в час. Заливная горловина на впускном патрубке совершенно бесполезна.

Доработки самодельного насоса

Часто мощности самодельного насоса бывает недостаточной, и он не может поднять воду со скважины или глубокого колодца. Тогда можно решить проблему, воспользовавшись одним из способов увеличения напора на всасе:

  1. Опустить насос как можно ближе к воде.
  2. Провести с выпускного патрубка линию рециркуляции, и потоком с неё увеличить напор на всасе.
  1. Компрессором поднять давление воздуха в заранее герметизированной скважине.
  2. Подключить ещё один слабенький насос в тандем.

А что если отключат электричество? Тогда не мешало бы приспособить к самодельному насосу бензиновый двигатель от мотокосы, бензопилы или мопеда.

Как поставить розетку Нехитрая схема управления радио- и электроприборами посредством Com-портов Схема самодельного датчика протечки воды

В случаях, когда нет возможности приобретения качественной и соответственно дорогой техники, на помощь приходят подручный материалы. Из них можно сделать практически что угодно, главное проявить смекалку или порыться в интернете. В данной статье будет рассказано, как сделать ручной насос.

Изготовление стола

Прежде чем приступить непосредственно к изготовлению циркулярной пилы, необходимо собрать стол

По сути, тут нет ничего сложного, однако необходимо особое внимание уделять точности и качеству работ. Стол должен быть устойчивым и не шататься во время работы пилы

В качестве заготовки подойдет кухонный стол, имеющий металлический каркас. Поверхность его должна быть широкой и ровной, так как на нее будет укладываться заготовка. Кроме того, необходимо создать прорезь для пилы. Ее можно изготовить или из металлического листа, или из оргстекла. Кстати, желательно сделать крышку стола подъемной, так как это существенно облегчит вам жизнь. Так вы сможете в любое время получить доступ к внутренним частям станка, например, к двигателю.

Нож для триммера своими руками

Если вам потребуется скосить растения с толстыми или жесткими стеблями, то обычная леска с этой задачей не справится. Поэтому без специального металлического ножа вам не обойтись. Ножи для триммера можно купить в специализированном магазине, а можно сделать самостоятельно, например, из старого диска от циркульной пилы (без напаек). Делается нож следующим образом.

  1. Сначала на диске делается разметка. “Лепестков” можно сделать столько, сколько вы пожелаете, например, два, три, четыре или пять, как в данном описании.
  2. Далее, с помощью болгарки, по разметке делаются 2 радиальных надреза.
  3. После радиальных пропилов необходимо с помощью той же болгарки соединить 2 надреза, сделав продольную канавку достаточной глубины, чтобы можно было отломать вырезанный кусок диска.
  4. Зажмите почти отрезанную часть заготовки в тиски и отломайте ее.
  5. Проделайте эту операцию со всеми “лепестками” будущего ножа. Все неровности можно обточить на абразивном круге.
  6. Когда заготовка будет готова, заточите одну сторону каждого “лепестка” под углом 45°.

Идеи самодельной техники из шуруповерта

Весь ассортимент шуруповертов разделяется на сетевые и аккумуляторные модели. Обе разновидности изделий работают за счет электрической энергии, которая приводит во вращение электродвигатель. Только сам электромотор у сетевых устройств рассчитан на переменное напряжение величиной 220 V, а у аккумуляторной техники на постоянное разной величины, например, 12 V, 14,4 V. Эти конструктивные особенности вместе с техническими характеристиками во многом определяют, какие самоделки из шуруповерта получится собрать.

Электричество – это один из основных видов энергии, используемых человечеством. За счет электроэнергии функционирует бытовая техника, промышленное оборудование, станки, электроинструменты. Работа выполняется при этом электромоторами разной конструкции и мощности, которые питаются переменным или постоянным видами тока. По этой причине на базе шуруповерта или из отдельных его деталей можно собрать следующие технические устройства:

  • садовый измельчитель травы и веток;
  • триммер (электрокосу);
  • походный ручной генератор;
  • гравер (мини-дрель, дремель, бормашинку);
  • ветрогенератор;
  • газонокосилку;
  • болгарку;
  • мини-станки: сверлильный, шлифовальный, рейсмусовый, токарный, распиловочный, заточный;
  • инструмент для вязки арматуры;
  • привод открывания ворот;
  • средства передвижения для детей: квадрацикл, велосипед, самокат;
  • небольшой ледобур, ямобур, строительный либо кухонный миксер.

Реализация каждого варианта занимает разное время и требует дополнительных (незначительных) затрат, либо обходится вообще без них.

Оборудование для столярной мастерской

Каждый умелец столярного дела оборудует свою мастерскую необходимым для его задач оборудованием. Не всегда человек для бытового использования может позволить себе дорогие станки производственного изготовления. А эта ситуация является толчком к воплощению в жизнь самоделок на основе доступных деталей и инструментов.

Токарный станок по дереву

Токарный станок по дереву станет необходимым инструментом для домашних умельцев. Круглые болванки, ручки для дверей, шарообразные и конусообразные фрагменты для деревянных перил, ножки кресел и многое другое, — всё это можно изготовить с помощью самодельного токарного станка на базе шуруповерта..

Не стоит тратить деньги на заводское оборудование, если такой токарный станок без особых усилий можно сделать своими руками из старого шуруповерта, используя для этого минимум средств и материалов.

Вкратце можно описать один из таких вариантов «самодельного» станка. Делается короб (станина) прямоугольной формы из фанеры с тремя боковыми сторонами. В короткой стороне прорезается посадочное гнездо. В эту простенькую деревянную станину и устанавливается шуруповерт, кнопкой вверх.

Станина, в нашем случае прямоугольный деревянный короб, прикручивается к столу и прижимается струбциной. Это делается для того, чтобы надежно закрепить на рабочем столе станину вместе с инструментом.

В качестве опорной планки для резца используется деревянный брусок, который также прикручивается к столу струбциной.

В патрон шуруповерта зажимается отрезок прутка с резьбой, удобной для зацепа. На пруток насаживается деревянная заготовка (болванка). Включается шуруповерт и крутит деревянную заготовку. С помощью резца, опираясь на опорную планку, мастер вырезает нужную объемно-фигурную деталь.

Инструмент крайне необходим для мастеров, которые в своей работе используют деревянные детали и фрагменты.

Настольный сверлильный станок

Настольный сверлильный станок необходим многим умельцам в гаражах и мастерских для точного сверления отверстий в дереве, металле, пластике и т.д.

Талантливые мастера не тратят деньги на приобретение производственного оборудования. Нужно немного усилий и инженерных способностей, смекалки и желания. В результате можно получить добротную конструкцию настольного сверлильного станка из подручных материалов.

Основой инструмента может послужить редуктор от шуруповерта. Шток (стойку) станины мастера могут делать из различных материалов. Все идет в дело: металлические прутки, каретки от пишущих машинок, деревянные конструкции.

Механизм поднятия и опускания по вертикали редуктора также выполняется самыми разными способами. Не бывают лишними даже пружины от эспандера.

Для крепления редуктора к штоку станины делают самодельные хомуты из текстолита, или используют подходящие детали от других устройств или даже автомобилей.

Каждая конструкция индивидуальна и интересна по-своему. Главное, чтобы задача, которая ставится перед сверлильным станком – выполнялась с предельной точностью и на должном качественном уровне.

Не стоит использовать для станка разбитые и старые шуруповерты, так как люфт в патроне не позволяет добиться нужного диаметра отверстия.

Ручной фрезер: пошаговая инструкция

Если при работе с деревом у вас появилась задача вырезать канавку или окружность, не стоит идти и покупать дорогой фрезер. Проявив смекалку, можно легко решить эту задачу и превратить шуруповерт в ручной фрезер, создав своими руками нижнюю станину – конструкцию, которая бы удерживала вертикально инструмент. Производственные приставки для фрезирования на шуруповерты (дрели) есть в продаже, но приобретение их не всегда финансово оправдано.

Самый легкодоступный подручный материал для домашнего мастера – фанера и деревянные бруски. Вот из них мы и будем делать станину-приставку для фрезирования, выполняя пошагово инструкцию:

  1. Сделаем нижнюю часть станины. Возьмем фанеру толщиной 8 мм и вырежем из нее кольцо с внешним диаметром 10 см, с внутренним – 5 см. Для этой работы мы используем шуруповерт с «коронкой» по дереву.
  2. По бокам этого кольца прикрутим саморезами два деревянных бруска 4х2х10 см. Положим сделанную конструкцию брусками вверх. Это будет напоминать табуретку, поставленную ножками вверх.
  3. Сделаем верхнюю часть станины. Вырежем еще одно кольцо из фанеры внешним диаметром 9 см, а внутренним – приблизительно 4,5 см (под размер корпуса шуруповерта).
  4. Прикручиваем саморезами верхнюю часть станины к брускам с нижней частью.
  5. Одеваем приставку-станину на корпус шуруповерта. Он плотно садиться в круглое отверстие верхней части станины.
  6. Вставляем необходимую фрезу в патрон и отрегулируем вырез фрезы. Затягиваем патрон.
