Как правильно пользоваться индикаторной отверткой

Обычная индикаторная отвертка

Прибор не всегда имеет прозрачный корпус ручки, куда встроены все элементы схемы, иногда напротив индикаторной лампы делается окошко. Основным достоинством этих моделей считается простота конструкции, низкая цена и длительный ресурс работы.

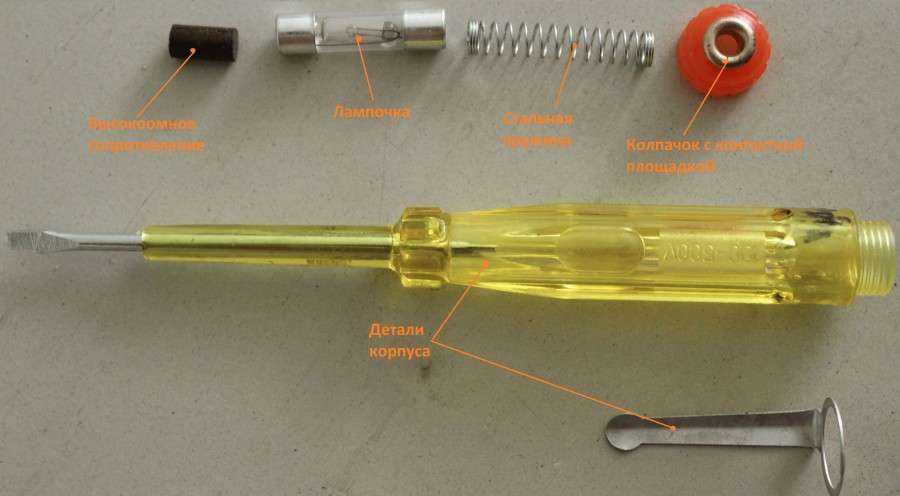

Устройство, элементы индикаторной отвертки с неоновой лампой

Принцип работы индикаторной отвертки заключается в том, что при наличии электричества в цепи ток проходит через:

• металлический контакт пера отвертки;
• резистор номиналом 0,5 мОм, понижающий ток до величины, безопасной для человека;
• неоновую лампу;
• металлический контакт на ручке и палец человека.

Когда не часто проверяешь наличие напряжения в сети, в хозяйстве пригодится простая отвертка с неоновым индикатором напряжения.

Показано, как проверить обычной индикаторной отверткой с неоновым индикатором наличие напряжения в розетке

В данном случае надо понимать, как работает индикаторная схема, тело человека можно считать контуром заземления в этой цепи при малом токе.

В момент прикосновения концом отвертки к оголенному проводнику при подключенной к нему фазе возникает электрический потенциал по отношению к телу человека. Слабый ток, протекающий через цепь отвертки, зажигает индикаторную лампу.

Схема: простой индикатор наличия напряжения

Таким образом, определяется фазный провод в цепи, при отсутствии индикации можно сделать вывод, что оставшиеся провода могут быть нулевыми или заземляющими.

Простой и надежный прибор имеет ограничения функциональных возможностей, индикатор работает при переменном токе с напряжением не менее 60 В, может показать только наличие фазы в проводнике.

Параметры выбора

Как пользоваться индикаторной отверткой и что она может, вы уже знаете. Теперь надо узнать, как выбрать подходящую модель. Даже самая сложная индикаторная отвертка стоит не более 12-15$ (это европейских производителей, «китайцы» раза в три дешевле). Обычную можно купить вообще рублей за 20 (порядка 25 центов). Несмотря на это, выбирать ее тоже надо с умом. В хозяйстве лучше всего иметь две модели: обычную — как детектор фазы, и со светодиодом контактного типа — для прозвонки и определения целостности проводов. Более «навороченные» модели требуют постоянной практики, иначе вы просто забудете что и как делать. А читать каждый раз мануал — не самый лучший вариант.

Внешне очень похожи, но функциональность может сильно отличаться

Даже если вы определились с типом индикаторной отвертки, которую ходите приобрести, надо выбирать ее по определенным параметрам:

Для какого напряжения.

• Если измерения надо проводить для однофазной сети, диапазон измерений должен быть 70-250 В или 100-250 В.
• Для трехфазных сетей есть модели, которые могут измерять напряжение до 400 В.
• Для низковольтных тоже свои модели — 12-24-36 В.

Длина индикаторной отвертки. По размерам они могут быть в двух вариантах: около 12 см и 18-19 см. Первыми удобно работать там, где мало места. Например, в электрошкафу. Вторыми удобнее «доставать» находящиеся вдалеке контакты или провода.

Вот, собственно, и все параметры. Выбор не так уж и сложен. Главное — не забывайте: перед тем как пользоваться индикаторной отверткой, обязательно проверять ее работоспособность и соблюдайте правили электробезопасности при работе.

Как работать индикаторной отверткой, правила ее стандартного использования и способы ее различного применения вы узнаете из данной статьи.

Обычная отвертка индикатор представляет собой изолированную прозрачную рукоять, через которую пропущен стержень с жалом отвертки на конце.

В корпусе рукоятки находится резистор сопротивления, понижающий силу тока до минимальной, безопасной для человека величины.

За ним идет непосредственно индикаторная лампа, прижимная токопроводящая пружина и контактная пластина.

Принцип работы простейшей индикаторной отвертки заключается в прохождении тока через жало и элемент индикации с последующим его уходом через тело мастера, которое является заземлением.

В этом случае человек пальцем замыкает цепь, за счет чего и происходит загорание лампочки.

Такая отвертка устроена максимально просто, но и сфера ее применения ограничена.

Таким инструментом можно лишь определить фазу и ноль, да и то последний — методом исключения.

Более широким функционалом обладают варианты со встроенными элементами питания.

Они позволяют определять наличие тока в проводнике, не касаясь его жалом.

Для поиска скрытой электропроводки отвертка детектор со встроенным элементом питания также подходит.

Как известно, проводник, находящийся под напряжением, излучает электромагнитное поле.

Именно это поле и улавливает детектор, но точность поиска оставляет желать лучшего.

Цифровые мультиметры

Большой популярностью среди профессионалов пользуются цифровые приборы, измеряющие напряжение — мультиметры. Этот универсальный прибор для электрика, он позволяет проверить сразу несколько характеристик электроцепи: напряжение, силу тока, сопротивление. Помимо звуковых и световых сигнализирующих элементов, устройство оснащено цифровым табло.

Дополнительно могут приобретаться специальные токоизмерительные клещи, позволяющие измерять силу тока без повреждения изоляции проводки. Некоторые модели оснащаются термодатчиком для проверки температуры электрооборудования – распределительных шкафов, рубильников, электродвигателей. Такими устройствами, как правило, пользуются те специалисты, которым по роду деятельности приходится бывать на подстанциях со сложным электрооборудованием.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Виды индикаторных отверток

Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством.

Бывают контактными и бесконтактными.

Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.

Модель с неоновой лампой

Отвертка-тестер с неоновой лампой — это простейший пробник.

Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.

Используется для определения в цепи переменного тока фазы.

Не подходит для поиска обрывов провода.

Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.

Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.

Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.

Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.

Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.

С дисплеем

В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.

Работает посредством считывания электростатического поля.

Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.

Универсальные

Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.

На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:

О наличии напряжения сигнализирует встроенная лампочка.

О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью

• Бесконтактная проверка с высокой чувствительностью

О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.

Этот режим позволят находить токонесущие провода даже под слоем штукатурки.

Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.

Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.

Кроме того, для питания используются батарейки, которые приходится часто менять.

Со светодиодом

Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.

Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.

Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.

Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.

Электронные индикаторные инструменты

Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.

По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.

Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.

На жидкокристаллическом экране выводится величина напряжения.

Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.

Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.

На батарейках

За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.

Без батареек

Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.

Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.

При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.

Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи. На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно

На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно.

Определение нуля и фазы

Для того чтобы не перепутать нуль и фазу на выключателе, или при проведении других электромонтажных работ нужно пользоваться специальными фазоуказывающими инструментами или пробниками. Наиболее простым способом будет использование индикаторной отвертки.

Индикаторная отвертка

Чтобы знать, как определить фазу и ноль индикаторной отверткой, нужно понять принцип ее работы. Она настроена таким образом, что внутренняя неоновая лампа загорается при появлении разности потенциалов между рабочим контактом отвертки и металлическим выводом на конце ее ручки. Для правильного указания фазы отверткой нужно выполнить простые действия:

1. Отключить питание от электросети автоматом;
2. Зачистить концы испытываемых проводников и развести их на безопасное расстояние;
3. Подать питание в электросеть;
4. Прикоснуться жалом пробника к концу испытываемого проводника;
5. Пальцем нажать на металлический вывод на конце ручки отвертки, касаться жала отвертки во время работы запрещается;
6. Если тестируется фаза — лампочка внутри пробника должна засветиться.

Кроме обычной индикаторной, существует отвертка для прозвонки. Она отличается тем, что имеет в своем составе батарейки и указывает фазу без касания пальцем ее противоположного металлического конца. Также существует индикаторная отвертка с функцией обнаружения скрытой проводки. Она может определить, где внутри стены проходит электрическая сеть квартиры. В ней используется бесконтактный способ определения по электромагнитному полю, возникающему вокруг проводника.

Контрольная лампа

Еще один способ, как определить фазу и нуль без приборов — это изготовление контрольной лампы. Такой индикатор создается просто: нужно припаять провода достаточной длины к выводам патрона и вкрутить в него лампу накаливания или неоновую. Один из выводов такого определителя фазы присоединяется к батарее, а вторым можно проверить наличие питающего напряжения в сети. Для этого зачищенным концом провода нужно коснуться испытываемого проводника. Если это фаза — лампа должна вспыхнуть. Этот способ весьма опасен, поэтому им нужно пользоваться только в исключительных случаях, к тому же он запрещен Правилами Безопасной Эксплуатации Электроустановок.

Измерение мультиметром

При отсутствии индикаторной отвертки и для более точных измерений напряжения питания сети используется мультиметр, еще его называют тестер. С помощью него можно определить фазовый, нулевой и заземляющий проводник в трехпроводной сети. Дело в том, что индикаторная отвертка может показать только большие различия в потенциалах, то есть показывает только фазу. Мультиметр работает с различными сигналами: высокого и низкого уровня, положительными и отрицательными. Его задача — показывать параметры электроцепи.

Чтобы узнать, как найти фазу и ноль мультиметром, а также заземляющий провод, нужно правильно настроить и подключить это устройство измерения. Проводится это так:

1. Установить черный щуп мультиметра в гнездо, маркированное COM, а красный щуп — в гнездо с надписью U, Ω, Hz ;
2. Ручкой на передней панели выбрать режим измерения переменного тока, предел измерения больше 220 В.

После настройки нужно одновременно прикоснуться двумя концами щупов к двум тестируемым выводам. Значение на экране мультиметра:

• Более 100 В — найдены фаза и ноль;
• Более 160 В — найдены фаза и заземляющая линия;
• Менее 70 В — это ноль и заземляющий.

Протестировав таким образом все три линии, можно с уверенностью определить, где присутствует искомый потенциал.

Более простой способ, как определить фазу мультиметром, заключается в том, чтобы щупом, установленным в отверстие U, Ω, Hz поочередно прикоснуться ко всем концам электросети. В случае соприкосновения с фазовым проводником мультиметр будет показывать напряжение 8 -15 В. В остальных случаях показания будут на уровне 0 — 3 вольта

Пользоваться мультиметром надо с осторожностью, используя изолирующую обувь и никогда не прикасаться руками к концам щупов без изоляции

При любых работах с электрической проводкой нужно соблюдать технику безопасности, то есть обесточивать помещение при монтаже и ремонте электрики, а во время теста на работоспособность при включенном автомате обеспечивать себе надежную защиту изоляцией.

При подключении различных электрических устройств (розетка или выключатель), не обязательно учитывать полярность проводников. Но что делать, если используемая проводка в доме трехжильная и не имеет цветовой маркировки, а устройства необходимо подключить с заземляющим проводником. Для этого существует несколько способов как проверить, какой из проводов является фазой, нулем или заземлением.

Что можно делать с помощью индикаторной отвертки

Проверка фазы и нуля

Проверка фазы проводится без прикосновения к контакту на корпусе. Прикасаемся отверткой к контакту в розетке и все.

Если светодиод загорелся — это фаза.

Светодиод не горит — можете коснуться контакта на ручке. Загорелся светодиод — это «ноль».

Не загорелся — провод в обрыве. Т.е. плюс этой индикаторной отвертки в том, что можно не только определить наличие «нуля», но и определить целостность провода.

Все остальные измерения проводятся с касанием верхнего контакта на ручке отвертки. Коснувшись контакта, вы становитесь участком цепи. Человеческое тело «работает» как емкость, пропуская через себя микротоки.

Проверка целостности провода

Берем одной рукой за оголенный проводник провода, к другому прикладываем щуп отвертки и касаемся контакта на рукоятке. Горит светодиод — провод цел. Не горит — провод в обрыве.

Проверка целостности ТЭНа

Чтобы проверить целостность нагревательной спирали ТЭНа, касаемся пальцами одного из контактов ТЭНа, ко второму контакту прикладываем щуп и нажимаем на верхний контакт отвертки. Если спираль цела, загорается светодиод. Если не горит, спираль ТЭНа перегорела.

Проверка диодов, предохранителей, ламп накаливания

Также с помощью индикаторной отвертки можно проверить и предохранитель, лампочки накаливания, резисторы, емкости, диоды, светодиоды. В случае с исправными диодами светиться отвертка будет только в «одну сторону». Также и со светодиодом.

Наличие напряжения на изолированном проводе

Есть еще одна интересная функция у контактной индикаторной отвертки — она может определить наличие напряжения на изолированном проводнике. Для этого к проводнику надо прижать контакт на рукоятке и вести так вдоль провода. Если в проводе есть напряжение диод в отвертке будет светиться, если напряжения нет- диод светиться не будет.

Поиск места обрыва провода

Эта же функция позволяет найти место обрыва провода: в месте обрыва светодиод перестает гореть. Как найти место обрыва. Находим фазу в розетке. Далее определяем, какой из проводов оборван и его подсоединяем к фазе розетки. Далее ведем индикаторной отверткой вдоль провода – диод светиться постоянным светом, в месте обрыва диод перестает светиться – здесь и находиться место обрыва. Но в стене обрыв провода определить можно только с помощью специальных приборов.

Поиск скрытой проводки

Еще одна полезная функция: эта индикаторная отвертка позволяет найти скрытую проводку. Для этого водим обратной стороной отвертки по стене там, где предполагаем найти провода. Провода мы увидим только в том случае, если они будут под напряжением. И на глубине не более 1,5 см. У кого проводка в стене залегает глубоко — можно к жалу отвертки прикрутите кусок одножильного провода длиной 10-15 см. (как антенна), тогда чувствительность отвертки увеличиться!

Чтобы батарейки в отвертке дольше не садились, на жало отвертки нужно одевать колпачок.

Как определить правильное положение выключателя?

Обычно выключатели монтируют так, чтобы в положении «вверх» они замыкали цепь и размыкали ее в положении «вниз». Тестер-отвертка поможет уточнить нужную комбинацию.

Устанавливаем палец на торцевую пластину. Другой рукой берем скрепку. Жалом дотрагиваемся до одной из клемм, а скрепкой до второй. Световой сигнал покажет рабочее состояние выключателя.

Проверка напряжения на изолированном проводе

Если во время ремонта вы обнаружили в стене неизвестную проводку, не спешите ее «перекусывать». Сначала убедитесь, что она заизолирована. На помощь придет отвертка-индикатор. Возьмите ее за шлиц, а торец прислоните к кабелю. Если диод засветился, в нем электричество.

Как определить «фазу» и «ноль» в бытовой розетке?

Для этого подойдет простейший индикатор. Нужно взять его и аккуратно дотронуться до гнезда. При этом нельзя браться за пластину на ручке, иначе лампа будет светиться в обоих положениях.

Индикаторную отвертку прикладывают поочередно к обоим гнездам. Результат определяют по световому сигналу. Зажглась лампа – фаза. Если не светит, но реагирует при касании контактной площадки – значит, в гнезде ноль или рабочее заземление.

Проверка отверткой со светодиодом

Устройство показывает более точные данные. В отличие от простейшего пробника она поддерживает бесконтактную функцию. Для этого достаточно приложить его к розетке или гнезду.

Так можно протестировать на наличие электричества не только розетку, но и кабель, электрооборудование, трубы и радиаторы отопления.

Как прозвонить провода индикаторной отверткой?

«Прозвонить» – значит, проверить на целостность. Для этого потребуется активная версия изделия, а также кабель с открытыми срезами.

Как действовать:

• Зажмите верхнюю пластину на рукояти.
• Рабочим концом коснитесь жилы, а противоположную часть зажмите другой рукой.

Если индикаторный диод светит, кабель целый. Нет – поврежден. Таким же образом можно протестировать предохранители и ТЭНы. Если они исправны, электричество будет проходить, и огонек загорится.

Как найти обрыв кабеля в стене?

Это сделать несложно, если он замурован неглубоко (1,5-2 см). Но с задачей справится только активный тестер (с батарейкой).

Порядок действий:

• Зажмите шлиц.
• Обратной стороной отвертки водите в предполагаемой зоне обрыва.

Там, где обрыв, свет погаснет.

Разновидности

В магазинах электротоваров продаются несколько разновидностей однополюсных приборов: простая отвертка с индикатором (неоновая лампа), отвертка с элементом питания, многофункциональная отвертка-пробник. Они отличаются своими возможностями и способом подачи сигнала (световой или звуковой):

1. Простые отвертки-индикаторы с неоновой лампочкой. Состоят из металлического щупа (жало), пластикового корпуса, резистора высокого сопротивления, неонового светового элемента и контактной металлической пластинки, помещенной на головке. Устройство индикаторной отвертки простейшее. Она определяет только фазный провод, а также наличие напряжения. Положительные стороны таких устройств – их простота в использовании, отсутствие батарейки, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Нужно лишь прикоснуться жалом к оголенному проводу или отверстию розетки, а пальцем дотронуться до пластинки на рукоятке. Если в цепи есть напряжение, ток потечет через жало, резистор, лампочку (заставив ее светиться) тело человека, которое станет частью цепи при прикосновении пальца к контакту на рукоятке. Если убрать палец с контакта, лампочка погаснет. При отсутствии напряжения, или повреждении проводки, отвертка-тестер светиться не будет.
2. Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне данные устройства похожи на предыдущие устройства с небольшим отличием: найти фазовый провод, можно не прикасаясь к контактной пластинке на торце отвертки. Кроме того, таким прибором можно прозвонить электрическую проводку на наличие разрывов. Для этого контактом-жалом дотрагиваются до одного конца цепи, до другого конца цепи дотрагиваются рукой и притрагиваются пальцем к контакту на головке тестера. Если цепь исправна, светодиодный элемент начнет светиться. Индикаторная отвертка с батарейкой стоит чуть дороже обычной.

Продвинутые отвертки-индикаторы. Приборы с большим количеством функций и более сложной начинкой, но отличающиеся все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств, удается определять фазу через один изоляционный слой изоляции, не повреждая его. Стоят они недорого, точны, просты и понятны в эксплуатации. Например, отличным выбором для домашних работ по электрике, станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко определять наличие переменного напряжения до 250В контактным способом (может обнаружить фазный и нулевой провод). Можно ее использовать и для и бесконтактного способа обнаружения скрытой проводки (до 600 В). Она способна найти место разрыва провода бесконтактным способом, прозвонить цепь, а также установить полярность у батареи или аккумулятора (до 36 В). При таком количестве функций модель стоит недорого (в среднем 250 рублей). Для выбора режимов проверки (контактный/бесконтактный) отвертка-индикатор снабжена переключателем. Подобные устройства станут универсальными «обнаружителями» обрывов провода под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональная индикаторная отвертка может настраиваться под конкретные виды работ.

Как проверить повреждение проводов, скрытых в стене? Для этого используется индикаторная электронная отвертка. Включив ее и установив переключатель на бесконтактный режим работы, нужно медленно вести жалом тестерной отвертки по стене вдоль маршрута, по которому проходят провода от распределительной коробки к выключателю или розетке. В месте, где кабель поврежден, индикаторная лампочка потухнет.

Стоимость большинства моделей индикаторных отверток небольшая. Функционал вполне достаточен для проверки электрических цепей в быту.

Проверка разных устройств

Контактным методом

Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:

1. Щуп индикатора приложить к входному контакту лампы.
2. На контактную пластину отвертки приложить палец руки.
3. Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
4. Если устройство загорается, то лампа рабочая.

Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.

Проверка на пробой:

1. Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
2. Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
3. Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.

Поиск положения выключателя

Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.

Бесконтактным методом

После установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.

Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все выполнено с соблюдением правил требований безопасности, то индикатор будет срабатывать только во время включения света.

Определение участка обрыва

Во время питания электрических приборов с помощью удлинителя появляется ситуация, когда в сети обрыв очевиден, но точно не известно, в каком месте он расположен. Если розетка в рабочем состоянии, то нужно проверить кабель удлинителя и устройства на наличие обрыва. Для этого необходимо включить прибор в сеть и тестером провести по всей длине цепи в режиме L. На участке, где прибор не реагирует на наличие электрического поля, произошел обрыв.

Если на всем протяжении не найдена неисправность, то необходимо заново провести процедуру, перевернув в выключателе вилку, чтобы ток пошел по другой жиле кабеля. Если и в этом случае не будет найден обрыв, то проблему необходимо искать непосредственно в инструменте.

Индикаторные отвёртки

Начиналось все с простых индикаторных отвёрток, реагировавших на фазу в цепи. Это кажется удивительным и любопытным. Внутри стоит высокоомное сопротивление последовательно с миниатюрной газоразрядной лампочкой

Обратите внимание, подобные индикаторные отвёртки требуют, чтобы электрик прикоснулся к оборотной металлической стороне ручки. Иначе лампочка не горит

Не знающий этой простой особенности индикаторных отвёрток не увидит потенциал даже в месте присутствия либо примет нулевой провод за фазный (если индикатором служит светодиод). Причина – ток способен образовываться только в замкнутой цепи.

Разобранная отвёртка-тестер

За единственным исключением – когда заряжается ёмкость. Речь идёт про тело человека. Первое прикосновение вызывает резкий рост тока, служащий причиной пробоя искрового промежутка лампочки. При отпускании заряд гасится в тканях человеческого тела. Возможно пользоваться отверткой снова. Посмотрите на рисунок: взгляду читателей представлена разобранная отвёртка-тестер. Все детали подписаны и сложены в порядке, в котором находились внутри:

1. Проводящий шлиц индикаторной отвёртки из стали запрессован в пластиковый корпус намертво. Изолирует высоковольтную часть, блокирует возможность прикосновения к ней человека.
2. К проводящему шлицу индикаторной отвёртки прислоняется высокоомный композитный материал, с сопротивлением, значительно превышающим МОм (для постоянного тока тестера). Этот цилиндр становится ограничивающим резистором, уменьшающим ток в цепи до незначительного.
3. Сердцем индикаторной отвёртки считается миниатюрная лампочка, где в микроскопическом пузырьке образуется разряд между двумя медными электродами. За счёт ионизации содержимого герметизированной колбы мы видим свечение. Нельзя прозвонить этот маленький кусочек стекла как обычный предохранитель. Мешает прослойка пустоты между проводниками.
4. Стальная пружина передаёт ток на контактную часть колпачка, заворачивающегося на ручку корпуса.

Описано устройство индикаторной отвёртки. Все гениальное просто. Величина тока составляет микроамперы. Электрик ничего не чувствует, прикасаясь к площадке. Но без указанной особенности индикаторная отвёртка не сработает. Легко убедиться, что огонёк станет гореть чрезвычайно долго. Так каков принцип работы индикаторной отвёртки? Задумайтесь: на планете применяются системы заземления. При пробое изоляции туда течёт ток. Куда он девается?

Электрическая ёмкость Земного шара не превышает 0,7 мФ. Сегодня маленький цилиндр в алюминиевой оболочке способен заключить в себе многократно больше энергии. Но на конденсатор никто заземление не заводит. Внутри Земного шара энергия электрического тока быстро угасает. Производится работа преимущественно на нагрев почвы и излучение в пространство: колебания тока затухают.

Тестовая отвёртка

Аналогичное происходит и в случае с индикаторной отвёрткой. Розетка заземляется на человека через большое сопротивление излучения. Внутри тела ток быстро совершает работу и тухнет. Потому человек в силах неустанно наблюдать, как горит лампочка индикаторной отвёртки. Заземление происходит через сопротивление излучения тела человека. Образуется электромагнитная волна, уходящая в пространство. Этим объясняется факт, что изделия, где индикатором служит светодиод, в прикосновении не нуждаются: нет необходимости пробивать искровой промежуток лампочки, излучение идет прямо через контактную площадку.

Если первая индикаторная отвёртка исполнялась простой, сегодня все изменилось. Предметами даже предлагают заменить тестер. Возможности индикаторных отвёрток столь велики, что стала возможна регистрация при помощи устройств сильных электромагнитных полей. Это важная особенность, любому интересно, не представляет собственный монитор угрозы для здоровья. Стоит отвёртка пару-тройку сотен рублей. Легко носить в кармане и везде выявлять «жучки».
