Расположение водорозетки для стиральной машины

Что такое водорозетка?

Это один из типов современных фитингов, которые регулярно применяются в строительстве. Устанавливается это приспособление там, где к сантехническому прибору необходимо присоединить питающий трубопровод. Это реализуется за счет резьбового отверстия (в виде штуцера или ниппеля) и специальных приливов с отверстиями, при помощи которых водорозетка крепится на стене. Их количество может варьироваться от 2 до 4, но наибольшее распространение получили устройства с 3 крепежными отверстиями.

Смеситель с водорозеткой

Эти устройства позволили хозяевам квартир и домов подбирать сантехнические приборы любого исполнения и менять их так часто, как только пожелают. Основными преимуществами использования водорозеток являются:

  • процесс установки сантехнических приборов производится, когда все работы, связанные с чистовой отделкой комнаты, давно позади;
  • возможна быстрая их замена без необходимости выполнения трудоемкой операции по разборке трубопровода;
  • облегчается сам процесс установки сантехнических приборов (смесителей, кранов).

2 Особенности конструкции

Для монтажа современных систем водоснабжения часто применяются металлопластиковые трубы и фитинги. Этот материал не поддаётся коррозии, долговечен и прост в установке, а также в обслуживании. К таким системам подбираются соответствующие по назначению соединительные элементы: тройники, соединения под пресс и проч. Не менее популярны и полипропиленовые, поливинилхлоридные и прочие трубы, фитинги к ним также выпускаются в широком ассортименте.

Для водоснабжения применяют разные типы труб, фитинги для них бывают пластиковыми или металлическими

Что же касается водорозетки, то она выступает в качестве крепления выходов системы водопровода к стене и подключению их к кранам. Особенностью данного элемента является то, что в его конструкцию входят крепёжная планка и фитинг-переходник (розетка). Изготавливается планка для крепления обычно из стали ввиду её более высокой прочности по сравнению с аналогичными образцами из металлопласта или пластика. На самой этой детали находится разъём в виде муфты. На одной её стороне имеется резьба для подсоединения шланга подачи воды или смесителя, а другой стороной она подключается к системе водоснабжения.

Резьбовые водорозетки

Название данного вида фитингов говорит само за себя. Соединение трубы происходит за счет резьбового соединения. В данном случае к качеству изготовления резьбы предъявляют особые требования, от нее зависит главный параметр водоснабжения – герметичность. Материал также играет не последнюю роль. Он должен сохранять свои свойства в пределах интервала температур.

Преимущества:

  1. долговечность;
  2. минимальный риск течи воды, за счет высокого показателя герметичности;
  3. высокая ударная прочность;
  4. способность установки без дополнительных специальных приспособлений;
  5. разборность конструкции позволяет заменять элементы трубопровода без разрушения.

Установка и монтаж

Что касается соединения фитинга с системой водоснабжения, то все основные варианты были рассмотрены, и теперь стоит обратить внимание на соединение водорозетки со стеной, и если быть более конкретным – установку и монтаж ее конструкции. Самый простой вариант крепления – видимый, но использовать его не рекомендуется, ввиду крайней не эстетичности и особых требований к основанию, к которому крепится водорозетка. Поэтому чаще применяются скрытые варианты монтажа, среди которых выделяют три технологии:

Поэтому чаще применяются скрытые варианты монтажа, среди которых выделяют три технологии:

Самый простой вариант крепления – видимый, но использовать его не рекомендуется, ввиду крайней не эстетичности и особых требований к основанию, к которому крепится водорозетка. Поэтому чаще применяются скрытые варианты монтажа, среди которых выделяют три технологии:

• В кармане.

• На подкладку.

• Смешанная.

Первый вариант применяется тогда, когда стена имеет достаточно большую толщину и создание в ней углубления не принесет особого вреда. К примеру, в том случае, когда это бетонные или кирпичные перекрытия. В этом случае углубление производят на полную ширину фитинга, т.е. не менее чем на 40-50 мм.

Если же в стену углубиться нельзя, как в случае с гипсокартонными перегородками используют обратный метод – наращивание или создание подкладки. В таком случае в нише, созданной на основе деревянного или металлического каркаса, обшитого гипсокартонном, устанавливается подкладка. На нее монтируется фитинг, а после этого вся конструкция скрывается под листом гипсокартона, который устанавливается заподлицо с выходными элементами крепления. Такой смешанный вариант позволит достичь эстетического равновесия.

Если же необходимости в скрытой установке нет, можно обойтись простой установкой на обработанную по правилам деревянную подкладку, к которой водорозетка будет крепиться посредством монтажных отверстий.

Совет: при установке обязательно проверяйте с помощью строительного уровня соответствие горизонталей и вертикалей, для достижения оптимального результата.

Что касается самих отверстий, то в зависимости от конструкции, созданной производителем, их может насчитываться от двух до пяти. В качестве крепления при этом могут использоваться анкерные дюбеля, а в случае их отсутствия – цементно-песчаная смесь или монтажная пена.

Стандарты и нормативы для установки водоразеток

Для каждого прибора и оборудования, установленного в ванне, предусмотрены свои нормативы. Нужно изучить все, чтобы правильно встроить водорозетки.

Для ванной

Если следовать строительным нормам и правилам, то розетки рядом с ванной должны быть установлены следующим образом:

  • ванна должна быть установлена так, чтобы кран располагался от нее не менее, чем на 20 см;
  • от пола розетку необходимо разместить на расстоянии 80 см, от ванны – 25 см;
  • от раковины или умывальника прибор должен находиться более, чем на 30 см.

Так обеспечивается безопасное расстояние от всего оборудования до розетки, чтобы избежать попадания влаги в нее. Необходимо соблюдать эти нормы и даже немного завышать реальные результаты с требуемыми.

Для раковины

Стандартная высота раковины от пола по нормам составляет 85 см. Для данного оборудования предусмотрены другие стандарты:

  • если раковина установлена с тумбой, то необходимо соблюдать дистанцию 65 см от пола и 8 см между кранами подачи холодной и горячей воды;
  • если тумба представляет большие размеры, то от пола нужно будет соблюсти 62 см, а между розетками под холодную и горячую воду – 10 см.

Очень важно учесть разделение между трубами холодной и горячей воды. Если перепутать эти детали, водоснабжение может перестать поступать в обычном режиме

Для душа

Душ и ванна отличаются по условиям эксплуатации. Именно поэтому и встраивание водорозеток не подчиняется одним и тем же нормам. Установка таких устройств в душевой кабине предполагает соблюдение следующих правил:

  • соблюдение свободного пространства к душу на расстоянии 70 см;
  • смесители должны быть установлены в пределах 1,2 метров;
  • душевая сетка располагается не менее чем на 2 метра от пола;
  • розетки устанавливаются на расстоянии не менее 60 см от пола.

Для стиральной машины

Чтобы водорозетка могла функционировать в обычном режиме, необходимо соблюдать все требования, в том числе и расстояние от стен и пола до оборудования. СНиП предусматривает следующие условия:

  • шланг от стиральной машины должен легко доставать до устанавливаемой розетки, чтобы он не был натянут и в то же время не висел;
  • всегда должен быть доступ к крану подачи воды в стиральную машину, чтобы в непредвиденной ситуации или неправильной работы розетки сразу перекрыть воду;
  • розетка должна быть хорошо укреплена, в комплекте идут детали для крепежа, но если конструкция будет не такой прочной, то можно усилить ее;
  • располагаться оборудование должно не меньше, чем на расстоянии 78 см от пола, для каждой модели стиральной машины свои стандарты, но с этой цифры начинается минимальное значение.

Другое оборудование

Водорозетки также необходимы для иного установленного оборудования. Стандарты для них следующие:

Сантехника Расстояние от пола (минимальное)
Напольный унитаз 17 см
Подвесной унитаз 22 см
Кухонная мойка 60 см
Полотенцесушитель 100 см
Гигиенический душ 70 см

Данные нормативы нужно обязательно соблюдать при установке, чтобы сантехника оставалась пригодна к использованию.

Таким образом, для установки водорозеток в ванной комнате требуется соблюдение норм СНиП. Следование этим правилам поможет верно установить приборы и розетки, обеспечивающие подачу холодной и горячей воды. Для каждого сантехнического оборудования предусмотрены свои нормативы, которые нужно тщательно изучить, прежде чем устанавливать водоснабжающее устройство.

Выбираем водорозетку

Современный рынок предлагает расширенный ассортимент фитингов за любую цену и любого типа. Действовать наугад не рекомендуется, так как параметры конкретной водорозетки сильно повлияют на монтаж и эксплуатацию стиральной машинки. Поэтому сначала изучаем предлагаемые варианты и выбираем из резьбовых, обжимных, самофиксирующихся и пресс-водорозеток.

Резьбовые элементы самые «ходовые», а наименование говорит само за себя – здесь предусматривается резьбовое соединение. Помимо винтовой нарезки особые требования предъявляются и к материалу изготовления, который должен быть устойчив к температурным перепадам. Все это дает данному типу следующие преимущества:

  • долгий срок эксплуатации;
  • высокая герметичность;
  • ударопрочность;
  • отсутствие необходимости в дополнительных крепежах;
  • простой монтаж и демонтаж.

Обжимные приспособления считаются относительно «молодыми» и предполагают соединение с помощью цанги – специальной втулки с предусмотренным цилиндрическим патроном. За счет промежуточного слоя гарантируется полная герметичность, а, следовательно, – долговечность и надежная фиксация на трубопроводе. Список достоинств продолжают:

  • низкая стоимость;
  • легкий и быстрый монтаж;
  • широкий ассортимент;
  • разборность конструкции с возможностью частичной замены.

Пресс-водорозетки фиксируется на водопроводе методом пайки. Главный плюс – отсутствие множества деталей, облегчающих сборку. Но для выполнения качественной фиксации потребуется специальное оборудование.

Самофиксирующаяся водорозетка появилась не так давно, но сильно выделяется среди остальных видов. Весь секрет в оснащении особыми кольцами, одно из которых имеет зубья. Как только ключом зажимается данное звено, срабатывает сцепление и все кольца «защелкиваются». Приспособление можно разобрать, опять нажав на «зубатый» элемент. Основные ее достоинства впечатляют.

  • Многократное использование за счет разборности.
  • Прочность соединения и высокая герметичность.
  • Универсальное применение.
  • Легкость монтажа.
  • Устойчивость к нагрузкам и температурным перепадам.
  • Долговечность.
  • Низкая цена.

Фитинги отличаются и по материалу изготовления. Они бывают из латуни, бронзы, нержавеющей стали, чугуна, полипропилена и ПВХ. Каждый имеет свои особенности и преимущества, но рекомендуется ориентироваться по трубопроводной системе и выбирать аналогичный. Разнятся устройства и по количеству подключаемых труб, но для наличного шланга стиральной машины достаточно одного отвода.

После изучения всех доступных вариантов, можно соотносить достоинства и недостатки с имеющимися условиями и возможностями. Не помешает и консультация сотрудника сантехнической службы. Стоит учитывать и способ планируемого крепления, речь о которых пойдет дальше.

Это легко сделать с кондуктором МИКРОН

Быстро, точно и надежно закрепить водорозетки в стене. Подходит для всех видов современных труб. Компактный и удобный при транспортировке. Полностью укомплектован. Есть все стандартные размеры для подключение сантехприборов 80 мм, 100 мм, 150 мм, 320 мм, 400 мм, 500 мм. Два размера глубины – первый водорозетка выступает на 8 мм из стены второй в плоскости стены. Три варианта для монтажа подводов под раковину с открытым хромированным сифоном.

Монтаж предложенным способом заключается в том, что бы заполнить (залить) раствором свободное пространство в нише, в которую монтируется водорозетка, после высыхания раствор надежно и точно держит водорозетку.

ТОЧНОПозволяют очень точно и быстро до 0,1 мм смонтировать водорозетки там где они должны быть установленны.

ЛЕГКОЛегко смонтировать парные водорозетки с межосевым расстоянием 80мм, 100мм, 150мм, 320 мм, 400мм, 500мм на одном уровне.

БЕЗ ПЕРЕКОСОВНет перекосов, оси направления водорозеток перпендекулярны стене и паралельны между собой.

УДОБНОПри монтаже полипропиленовых труб нет необходимости установки сдвоенной водорозетки одинарные установить легче, а также меньше штробить и меньше разрушать стену.

БЕЗ ПЛАНКИПри монтаже труб из сшитого полиэтилена или металлопластика не требуется монтажная планка, а это экономия средств.

КРАСИВОИдиальная симетрия при монтаже подводов под раковину с открытым хромированным сифоном.

Оплата при получении

Гарантия 2 года

Неограниченный срок службы

Посмотрите как работает Кондуктор МИКРОН

Краткая пошаговая инструкция

Результат использования, тест на прочность

Установка водорозеток для смесителя за 7 минут

Установить от 3 до 8 минут

Залить 3 минуты

Три простых шага и водорозетки идеально установленны

Отзывы наших клиентов

Отзывы наших клиентов

На Вашу просьбу написать отзыв пишу. Мне действительно понравились кондукторы, все просто и гениально. У меня целая история на этот счет. Занимаюсь монтажом 5 лет, как только не ставил уголки для смесителя результат не всегда радовал иногда получалось хорошо иногда нет, на 150 стал использовать старый обрезанный смеситель к нему переходные бочата ½ на ¾ вроде норм, но вот что меня подвигло сделать заказ. Устанавливал душевую систему наружную, стоит не дешево а вертикальная штанга не примыкает к стене долго разбирался думал кривая душевая, выяснилось что эксцентрики стоят не перпендикулярно стене и всего то на 1,5 мм. Причина стена была не в уровне а уровень задали слоем клея . Пришлось снимать кафель раздалбывать и переставлять уголки и это за мой счет, доказать что стена была кривая не получилось. Начал искать решение увидел ролик на ютубе, заказал. На момент отзыва сделал два объекта 4 дня назад на одном установил приборы на чистовую, все идеально встало, у самого глаз радуется. Жалею, что раньше у меня не было кондукторов сколько времени и нервов зря потрачено было. Илья (Томск) “.

Заказал через 4 дня получил. Все в комплекте через 2 дня буду испытывать. Андрей (Москва) .

Раньше использовал металлическую пластину самодельную результат оставлял желать лучшего, после первых монтажей с использованием кондуктора результатом очень доволен. Заказывал комплект аналогов не нашел. Виктор (Новосибирск)

Получил опробовал. Спасибо за кондукторы и способ теперь буду делать как надо, а не как получится. Андрей (Самара) .

Подготовка к монтажу

Установку начинают с определения места расположения, затем размечают поверхности, подготавливают трубопровод. После этого приступают к подключению оборудования. В конце обязательно проверяют правильность выполнения работ.

Определение расположения

При выборе места учитывают строительные нормы, которые нужно соблюдать при монтаже того или иного прибора. Кроме того, фитинг должен оставаться в свободном доступе. Это облегчает дальнейшее обслуживание, а в случае аварии — и ремонт устройства.


При выборе места монтажа учитывают строительные нормы.

Разметка для водорозеток

Полипропиленовые линии в штробах укладывают с некоторым запасом. В дальнейшем их обрезают с учетом горизонтальной разметки. После соединения трубы выводятся в нишах. На этом этапе по составленному заранее чертежу размечают поверхности. При установке смесителя между осями, пролегающими через центры водорозеток, оставляют расстояние 15 см. При монтаже крана для раковины со скрытыми коммуникациями это значение может увеличиваться.

После выполнения вертикальной разметки выставляют трубы по ней. На следующем этапе наносят горизонтальные линии по уровню, указанному в проекте. Так же размечают водопроводные линии, оставляя припуск 1,5 см для установки водорозетки. На последнем этапе разрезают полипропиленовые элементы специальными ножницами.

READ Как установить дверь в майнкрафте видео

Подготовка трубопровода

После выполнения разметки и раскроя полипропиленовых линий осуществляют примерку. Нужно убедиться, что все резьбовые компоненты на своих местах. Допускается отклонение не более 5 мм. Если один отрезок короче другого, трубу можно наращивать. Для этого используют элемент соответствующего диаметра, пластиковую муфту необходимого сечения.

Размещение водорозетки

Устройство на стене закрепляют следующими способами:

Для подсоединения смесителя или иного сантехнического прибора розетки и отводы должны находиться на равной высоте. Для проверки правильности монтажа используют строительный уровень.

Крепление фитингов

Метод подключения устройства к линии водоснабжения выбирают с учетом материала труб. При работе с полипропиленовыми изделиями применяют пайку специальным прибором. Работы выполняют так:

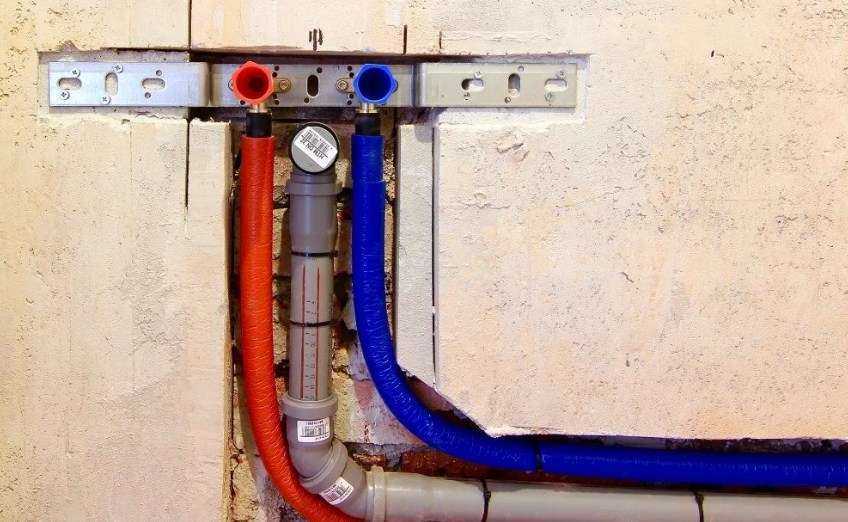

Планка под смеситель

Данный элемент используется для прочной фиксации сантехнического прибора. Планку изготавливают из нержавеющей стали. По сравнению с пластиковым изделием, она отличается большей прочностью. Сама деталь снабжается муфтовым разъемом. К нему подсоединяют шланг смесителя. Другой стороной планка прикрепляется к водопроводу.

Проверка соединений

После фиксации фитинга на стене резьбовые соединения снабжают заглушками, затем начинают подачу воды. Через 10-15 мин проверяют места соединений на наличие протечек

Особое внимание уделяют паяным участкам

Финальная отделка

Если течи отсутствуют, то приступают к калибровке водорозеток. При этом учитывают такие особенности:

После калибровки приступают к заделке штроб с трубами цементно-песчаным раствором или специальной смесью. Дожидаются затвердевания состава, выравнивают поверхность штукатуркой, облицовывают стены плиткой, пластиковыми панелями или иным материалом.

Источник

Установка смесителя на гипсокартон

Настенный смеситель, перекидной или с изливом, имеет на корпусе два отверстия для подключения патрубков к трубам подводящего водопровода. Патрубки для подключения, обычно, имеют эксцентрик смещения, который позволяет «ловить» нужное расстояние между вводами, а само соединение осуществляется через муфты или водорозетки.

Муфты используются для стальных труб водопровода, так как они (трубы) могут служить опорой для удержания смесителя. Современный водопровод из металлопластика или полиэтиленовых труб подключается через водорозетки, которые кроме подключения принимают на себя удержание смесителя.

Особенность водорозеток в их жестком креплении либо к основанию, либо к монтажной планке. На фото видим две одиночные водорозетки для крепления к вертикальному основанию (стене). На втором фото видим две водорозетки, на монтажной планке.

Для установки смесителя на гипсокартон или подключения шланга водоснабжения, водорозетки крепятся внутри гипсокартонной конструкции на деревянные подкладки, которые заранее закрепляются между стойками каркаса.

В качестве подкладки используют деревянные планки (доски) шириной 150 мм, или специальные закладные траверсы из влагостойкой фанеры. На фото траверса КНАУФ и схемы её установки.

Само крепление водорозетки не представляет сложностей, главное, чтобы водорозетка не шаталась, не имела люфтов и прочно держалась на планке или траверсе.

Как выполнить замену?

Если вы подготовили все необходимые инструменты и приобрели подходящую прокладку, можно приступать к замене

При выполнении работы важно соблюдать правильную технологию монтажа и действовать аккуратно

Замена расходных элементов в смесителе выполняется согласно следующей последовательности:

Сначала необходимо временно перекрыть холодное и горячее водоснабжение в квартире или помещении, где будет проводится замена. Это необходимо, чтобы вода не лилась во время проведения процедуры.
Затем снимаются вентили, с помощью которых происходит регулировании температуры воды. Обычно они довольно легко свинчиваются без применения какого-либо инструмента.
Откручивание вентилей

Затем откручивается винт, фиксирующий смеситель. Если он отходит тяжело, то его можно полить кипятком, а затем попытаться еще раз. Можно попробовать использовать отвертку или плоскогубцы, однако, их концы нужно обмотать изолентой, чтобы не повредить кран.
После этого нужно разобрать кран, чтобы добраться до уплотнителя, аккуратно снять прокладку и заменить ее новой. При замене прокладки нежно следить, чтобы под нее не попал сор, частички ржавчины.

Потом нужно собрать смеситель в обратном порядке, аккуратно, но прочно закрутив фиксирующий винт. Для этого используется разводной сантехнический ключ

Важно плотно закрутить винт, но при этом не сорвать резьбу крана.
Новая прокладка

7 Виды водорозеток

В настоящие время существует множество разновидностей фитингов, как по конструктивному исполнения, так и по материалу их изготовления.

Водорозетки могут быть:

  • одинарными – для подключения только одной магистрали;
  • двойными сплошными – для подключения двух магистралей совместно;
  • двойными на рельефной планке – две отдельные водорозетки, установленные на определенном расстоянии друг от друга и закрепленные на специальном кронштейне.

Основными материалами для водорозеток могут быть:

  • черные металлы (сталь и чугун);
  • цветные металлы (бронза, латунь, медь и другие сплавы);
  • неметаллы (поливинилхлорид, полибутен, полипропилен, полиэтилен и другие).

Пристенная водорозетка

По особенностям конструкции выделяют:

  • резьбовые;
  • обжимные;
  • пресс-водорозетки;
  • самофиксирующися;

Рассмотрим основные особенности, преимущества и недостатки каждого из видов.

7.1 Резьбовые водорозетки

Название данного вида фитингов говорит само за себя. Соединение трубы происходит за счет резьбового соединения. В данном случае к качеству изготовления резьбы предъявляют особые требования, от нее зависит главный параметр водоснабжения – герметичность. Материал также играет не последнюю роль. Он должен сохранять свои свойства в пределах интервала температур.

Преимущества:

  1. долговечность;
  2. минимальный риск течи воды, за счет высокого показателя герметичности;
  3. высокая ударная прочность;
  4. способность установки без дополнительных специальных приспособлений;
  5. разборность конструкции позволяет заменять элементы трубопровода без разрушения.

7.2 Обжимные водорозетки

Одним из элементов соединения является цанга. Это специальная втулка, необходимая для соединения деталей цилиндрической формы. Цанга зажимается между внутренней и наружной поверхностью, обеспечивая герметичность.

Обжимная водорозетка смесителя

Применение водорозеток обжимного типа, несмотря на свою относительную молодость, обладает рядом преимуществ:

  • низкая стоимость;
  • долговечность;
  • легкость установки;
  • доступность всех элементов конструкции в специализированных магазинах;
  • гарантированная герметичность соединения;
  • возможность разбирать компоненты устройства и повторно их использовать.

7.3 Пресс-водорозетки

Водорозетка для смесителя такого типа соединяется с питающим трубопроводом методом пайки при помощи специального приспособления. Основными преимуществами являются:

  • отсутствие большого количества деталей;
  • универсальность;
  • компактность конструкции;
  • стойкость к нагрузкам;
  • высокий срок эксплуатации;
  • надежность;
  • низкая стоимость;

Наряду с этим есть и ряд недостатков:

  • необходимость использования специального оборудования:
  • соединение является неразборным, и демонтаж производят разрушающим методом.

7.4 Самофиксирующие водорозетки

Самофиксирующаяся водорозетка

Данный вид также появился не так давно, и представляет собой приспособление с совокупностью находящихся внутри колец. На одном из них находятся зубья. Если нажать на это кольцо ключом, оно надежно зажимается в другом. Подобное соединение является разборным, и для разъединения трубы с водорозеткой необходимо проделать эту же операцию.

Основные достоинства:

  • разборность конструкции (многократное использование);
  • надежность и прочность соединения;
  • универсальность;
  • удобство монтажа.
