Монтаж трубопровода с помощью цанговых креплений (фитингов)

Способы классификации фитингов

Всеобъемлющую классификацию соединительных элементов можно осуществить только по трем признакам:

Цанговые фитинги

  • По виду конструкционного материала фитинга.
  • По основному функциональному предназначению соединительного элемента.
  • По способу фиксации фитинга в магистрали.

И первый признак делит сортамент фитингов на две группы:

  • Металлические соединительные элементы.
  • Полимерные фитинги.

При этом каждую в каждую группу можно включить несколько подгруппу. Так металлические фитинги делятся на соединительные элементы из железоуглеродистых сплавов (стали, чугуна, нержавейки) и аналогичные детали из цветных металлов и сплавов (в основном латуни и меди).

Второй признак – функциональное предназначение:

  • Соединительные элементы (муфты, штуцеры), с помощью которых стыкуют участки магистралей.
  • Элементы для врезки (тройники, крестовины), с помощью которых обустраивают ответвление от центральной магистрали
  • Элементы сопряжений (уголки, отводы, обводы), с помощью которых обустраивают угловые сопряжения или пересечения линий магистрали.

Кроме того существуют еще и фитинги-заглушки, препятствующие движению транспортируемой среды на отдельном участке трубопровода

По способу фиксации соединительные элементы можно разделить четыре группы:

  • Резьбовые фитинги, соединяемы с резьбовым сгоном труб.
  • Пресс-фитинги, прижимающие трубу к собственному штуцеру.
  • Сварные фитинги, соединяемые с торцом посредством электродуговой или газовой сварки.
  • Цанговые или обжимные соединительные элементы, которые вобрали в себя достоинства резьбовых и пресс-фитингов.

И эта статья посвящается именно цанговым соединительным элементам.

Цанга или обжимные фитинги: особенности конструкции

Главная составляющая цангового фитинга – это уплотнительное кольцо, которое монтируется поверх трубы, надетой на штуцер соединительного элемента. Именно на это кольцо давит контргайка, навинчиваемая на резьбовой торец фитинга.

Фитинг цанга разобранный

В итоге, прижимное усилие транслируется посредством кольца на стенки трубы и фиксирует ее торец на штуцере фитинга. Именно поэтому цанговые соединительные элементы называют обжимными фитингами: ведь кольцо и контргайка, по сути, прижимают трубу к штуцеру фитинга.

Причем благодаря такой схеме фиксации, применение цанга фитингов сулит следующие преимущества:

  • Во-первых, с помощью обжимного соединительного элемента можно собрать трубопровод, транспортирующий среду, разогретую до 170 градусов Цельсия.
  • Во-вторых, фитинги цанга для пневматики или гидравлики выдерживает 15-атмоссферное давление в системе.
  • В-третьих, с помощью цангового фитинга можно стыковать трубы с пропускным диаметром от 8 до 100 миллиметров.
  • В-четвертых, монтаж трубопровода на цангах может выполнить даже начинающий сантехник. А из всех инструментов ему понадобится только комплект рожковых или пара газовых (разводных) ключей.
  • В-пятых, цанга фитинг гарантирует на только простой, но и чрезвычайно быстрый монтаж. По скорости гидравлические и пневматические цанга фитинги просто не имеют конкурентов!

Словом, цанга фитинги сулят только выгоды. А наиболее заметным недостатком таких соединительных элементов является некоторая ограниченность по применению – обжимная цанга может зафиксировать только пластичную трубу. То есть, цангу можно закрепить на полиэтиленовой, металлопластиковой или медной трубе. Малопластичная сталь и хрупкие ПВХ трубы для таких фитингов не годятся.

Цанговые зажимы: их виды, особенности применения; советы по изготовлению зажимной цанги своими руками

Цанговый зажим — это разновидность зажимных патронов, активно использующихся в токарных станках.

он является самозажимным типом таких приспособлений, поскольку ему не требуется дополнительных деталей. Это простое и надежное устройство, которое отлично подойдет для токарного дела.

О том, какие имеются особенности цангового зажима и как его грамотно выбрать, и пойдет речь в статье.

В зависимости от предстоящих работ и предназначения станков все зажимные изделия можно классифицировать по следующим видам:

  1. Рычажные;
  2. Цанговые;
  3. Сверлильные, они же быстрозажимные;
  4. Клиновые и гидропатроны;
  5. Трех- и четырехкулачковые;
  6. Термопатроны и мембранные.

Сверлильные самозажимные патроны используются на универсальных или специальных токарных станках. Их применение позволяет перенести усилие зажима при меньшем крутящем моменте по сравнению со сверлильным патронами.

Особенности конструкции

Патрон состоит из набора цанг и зажимной гайки. Цанга может быть зажимной или подающей, а также выдвижной или неподвижной, и других модификаций.

Итак, зажимная цанга имеет следующие разновидности:

  • Подающая заготовку;
  • Цельная зажимная;
  • Раздельная зажимная.

Первая цанга состоит из стальной втулки с 3 надрезами, формирующими подобие лепестка с концами в центр и пружинящими. Отверстие должно быть таким, чтобы заготовка плотно зажималась.

Подающую цангу накручивают на вращающийся шток, который через определенный механизм подает заготовку. Под влиянием упругости лепестки плотно сидят на заготовке.

Сила трения увеличивает сцепление во время обработки.

Цельная цанга представляет собой втулку с пружинящими при воздействии лепестками. Трехлепестковые модификации применяются для работы деталей диаметром менее 3 мм, четырехлепестковые используют для заготовок с диаметрами от 3 до 80 мм, далее следует задействовать шестилепестковые модификации. Сцепление растет за счет понижения размера прорезей при втягивании цанги внутрь патрона.

Разъемный вариант следует задействовать для деталей наименьшего диаметра. Раздвигают кулачки с помощью пружин. В комплект могут также входить сменные вкладыши.

Первое, что необходимо учитывать при выборе такого патрона, — это его крепление к шпинделю. Ставить его можно непосредственно на шпиндель, с помощью подходящего переходника или накручивая на резьбу.

Затем смотрим на размеры фланца. Здесь поможет диаметр пояска для соединения или параметры конуса Морзе. Если вы не знаете данных показателей, то вам не удастся подобрать необходимый патрон, а следовательно, не будет возможности для качественной работы ваших инструментов

Ну и, наконец, количество кулачков в инструменте. В зависимости от предназначения инструментов у них может быть от двух до шести кулачков в наборе. Также можно подобрать инструмент из твердого или мягкого сплава, под определенные виды работ, с различными техническими характеристиками.

Самостоятельное изготовление

Для работы по дереву, металлу и пластмассам и для изготовления разнообразных печатных плат лучше всего подходит небольшая дрель. Оснастить ее следует готовым мини-креплением зажимного типа.

Но если такого под рукой не оказалось, то можно без проблем изготовить его самостоятельно. Здесь понадобятся паяльник, проволока из стали миллиметровой толщины и припой.

Далее процесс изготовления идет по следующей схеме:

  • Сворачиваем из проволоки спираль. Ее диаметр должен быть равен диаметру вала электродвигателя и сверла, с которым необходимо будет работать;
  • Пропаиваем спираль. Высокое качество обеспечивается паяльным флюсом или схожими вариантами;
  • Затем надеваем спираль на вал — и мини-патрон для нашего сверла полностью готов.

Самодельные цанговые патроны прекрасно подходят при отсутствии готовых вариантов зажимов для дрелей и при наличии соответствующих навыков самостоятельного изготовления подобных механизмов. Незаменимыми они станут и в домашнем хозяйстве, когда требуется работа со специфическими деталями, а готовые зажимы могут не подойти по каким-либо характеристикам.

Зажимная цанга — важный элемент в токарных станках различных модификаций. С ее помощью можно производить работы по обработке и фрезеровке металлических и пластмассовых деталей. Кроме того, ее без проблем можно изготовить самостоятельно с применением подручных материалов.

Имеющееся на сегодняшний день разнообразие таких механизмов позволяет подобрать оптимальную модель зажима под персональные нужды

Также очень важно учесть способ его крепления к шпинделю и размеры фланца, так как без них подобрать цангу будет невозможно

Удачной работы с различными видами зажимов!

Соединение медных труб с цанговыми и пресс-фитингами

Рис. 41. Соединение медных труб пресс-фитингом

Еще один вид неразъемного соединения медных труб делается на обжимных пресс-муфтах (рис. 41), по аналогии с пресс-фитингами полимерных труб и фитингами для пайки медных труб с заложенным в них припоем. Это как бы гибрид двух конструкций: пресс-фитинга и фитинга для капиллярной пайки. Внешне пресс-фитинг для медных труб очень сильно напоминает фитинг для капиллярной пайки (рис. 39), а технологическая разница заложена во внутреннем содержании фитинга. Припой, заложенный в капиллярный поясок фитинга, здесь заменили на уплотнительные кольца из эластичных полимеров, похожих на резину. Технология соединения медных труб на пресс-фитингах сводится к простым операциям: отрезать и очистить трубы от грата, откалибровать их, вставить в пресс-фитинг и сжать соединение пресс-клещами (рис. 42).

Рис. 42. Закрепление фитинга пресс-клещами

Помимо неразъемных существуют и разъемные соединения медных труб на обжимных (цанговых) фитингах. Есть два основных типа цанговых соединений: первый для соединений твердых и полутвердых и второй для соединения мягких и полутвердых труб.

Если повнимательней взглянуть на первый тип фитингов, то увидим, что они почти полностью повторяют обжимные фитинги для металлопластиковых труб, с единственной разницей, что в фитингах для меди нет штока, на который насаживается металлопластиковая труба. В остальном первый тип фитингов для медных труб, практически полностью повторяет конструкцию фитингов для металлопластика: такие же накидные гайки, такое же уплотнительное О-образное кольцо, тот же метод затяжки (рис. 43).

Рис. 43. Соединение медных труб компрессионными фитингами первого типа

Подготовительные операции состоят в подборе фитинга походящей размерности. Далее, как обычно, следует аккуратно отрезать трубу, удалить грат, с помощью оправки-калибра проверить срез на предмет отсутствия овальности и, при необходимости, восстановить исходную геометрию трубы. Затем труба вводится в фитинг до упора. Как правило, зажимная гайка сначала заворачивается рукой. После того, как труба зажата компрессионным кольцом до такой степени, что рукой невозможно повернуть ее относительно фитинга, гайка доворачивается ключом на 1/3 или 2/3 оборота с тем, чтобы слегка деформировать трубу и обеспечить требуемое усилие зажима. Теоретически такое соединение труб можно разбирать и собирать вновь, практически — его лучше не трогать. Если соединение не течет, то и оставьте его в покое, если оно подтекает, то нужно слегка довернуть гайки.

Обжимные фитинги первого типа придуманы для твердых медных труб (рис. 43), однако ими можно соединять и мягкие трубы, и твердые с отожженными концами. Для того, чтобы при затяжке гаек трубы не деформировались, внутрь их помещают обрезок трубы — опорную втулку. После добавления этого элемента фитинг практически полностью повторяет конструкцию обжимного фитинга для металлопластиковых труб.

Компрессионные соединения второго типа основаны на раструбном сплочении труб через уплотнительные конусы. В этих фитингах затягиванием гайки конус прижимается к внутренней поверхности развальцованного края трубы, а верх трубы зажимается уплотнительным кольцом. В конструкции узла использованы свойства мягкой меди: под давлением «притираться» к той поверхности, к которой ее прижимают. Соединение не ново, с ним знакомы достаточное количество мужчин, разбирающихся в тормозной системе своего автомобиля или с системой питания дизельных двигателей. В трубной разводке сантехнических систем соединение слегка видоизменено, но сам принцип сплачивания остается прежним, на его основе вам могут встретиться и другие виды фитингов.

Рис. 44. Соединение мягких медных труб компрессионными фитингами второго типа

Технология сборки узла (рис. 44) такая же простая, как и все описанные выше сборки. После резки труб, устранения заусенцев (грата) и неровностей на трубу надевается зажимная гайка и оправкой развальцовывается конец трубы. Далее в раскрытую часть вставляется прижимной конус, после чего монтажный узел собирается. Предварительная затяжка, как и в случае со всеми компрессионными фитингами, производится рукой, а затем дотягивается ключом, как правило, на один оборот.

Для медных труб больших диаметров применяется фланцевое соединение. В принципиальную конструкцию заложены сварка фланца с раструбом трубы или высокотемпературная пайка, значительно реже, компрессионное соединение.

Конструктивные особенности

Цанги изготавливают из инструментальных и легированных сталей с особенностью закалки:

  • рабочую часть закаливают до требуемой твёрдости;
  • хвостовик подвергают отпуску до оптимальной величины.
  1. Будучи самозажимными, устройства не требуют применения дополнительных винтов, шпилек или стопорных элементов.
  2. Точность центрирования обеспечивается упруго деформируемыми зажимными элементами, называемые лепестками, перемещающимися в рабочем пространстве одновременно. Этим обеспечивается их самоцентрирование.
  3. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм.
  4. Усилия при изгибе лепестков не должны превышать пределы значений их упругости. Отсюда, требование к точности диаметра детали для базирования в зажимном устройстве.
  5. БЕЗОСТАНОВОЧНЫЙ цанговый патрон Батроханова, позволяет вести установку и смену заготовок без остановки вращения шпинделя. Скорость обработки ограничивается частотой оборотов, какие способны выдержать подшипники станка.
  6. Характерной особенностью цанговых устройств является:
  • применимость в диапазоне размеров заготовок, от минимальных до ниже средних;
  • высокая скорость резания при малых подачах;
  • повышенные требования к точности размеров заготовок и хвостовиков инструмента и их незначительные отличия от размеров отверстий, образованных зажимными лепестками.

Советы, как выбирать

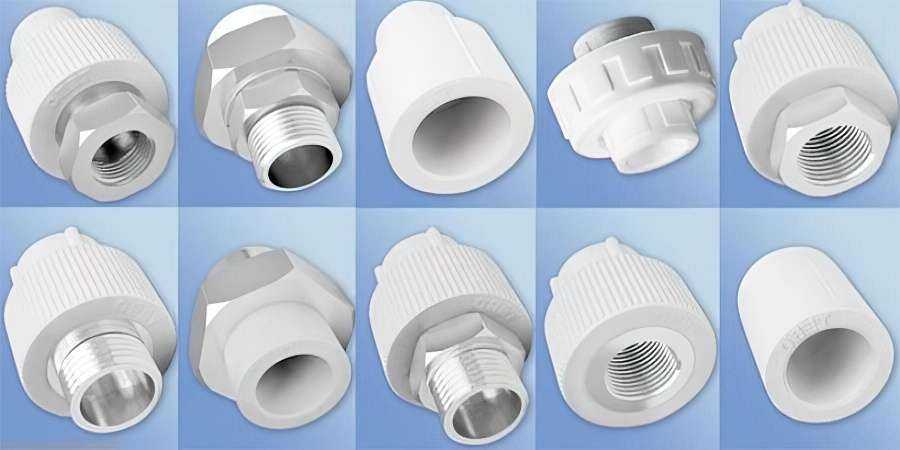

Для сварки полипропиленовых труб применяют только полипропиленовые муфты, тройники и уголки. Для перехода на металл используют комбинированные изделия, состоящие из ПП муфты и вплавленной в нее металлической (латунной) части — резьбы, накидной гайки с резьбой и т.д.

Для монтажа трубопроводов из ПВХ также используют разборные муфты из поливинилхлорида или комбинированные соединители ПВХ/металл. К трубопроводу соединители из ПВХ приклеиваются специальным клеем.

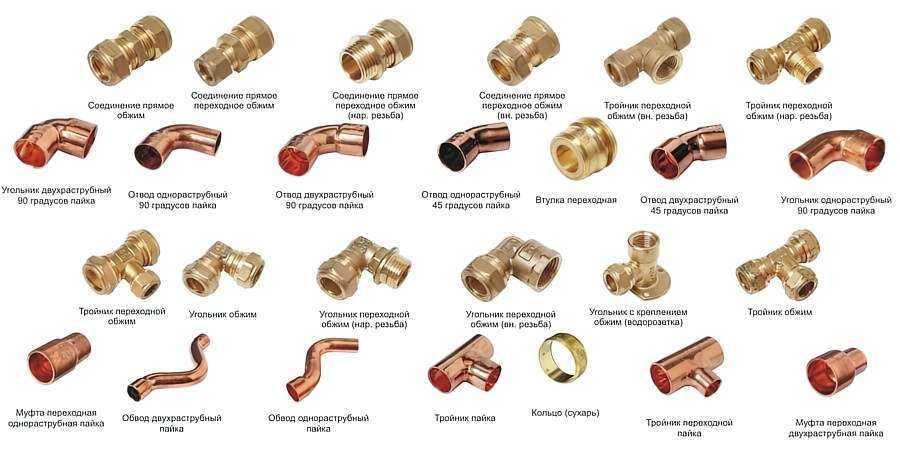

Для монтажа медных труб применяют медные фитинги под пайку или латунные — компрессионные, обжимные. Мягкость меди позволяет это. Для подключения медной системы используют комбинированные муфты — с одной стороны патрубок под пайку, с другой — латунная резьба или накидная гайка.

При прокладке трубопроводов из сшитого полиэтилена (армированных проволочной сеткой) применяют обжимные или прессовые конструкции. Для обычного полиэтилена низкого давления (высокой плотности) — муфты и переходники с цанговыми зажимами. Можно использовать обжимные, прессовые, надвижные, пуш-фитинги.

Неразъемные соединители соединяют трубопровод и разборке уже не подлежат. В случае неисправности трубопровод придется обрезать, трубы наращивать и соединять при помощи нового фитинга. Неразъемные соединения надежнее и герметичнее, чем разъемные.

Разъемные соединители удобнее использовать — трубопровод при необходимости можно разобрать и затем собрать на любом участке, можно добавить часть системы, установить отопительный прибор, смеситель или регулятор. При монтаже системы теплого пола или на опасных производствах разъемные конструкции не применяют.

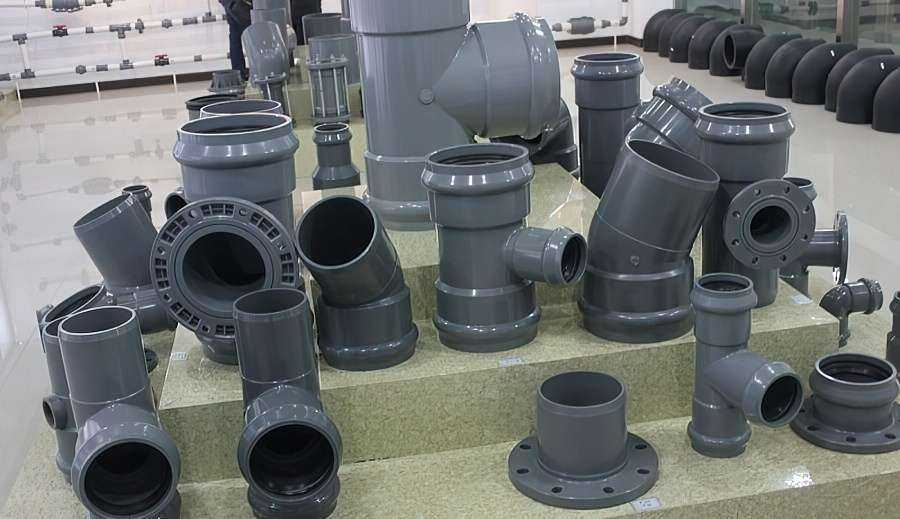

Для раструбных систем канализации используют раструбные же фитинги из того же материала.

При выборе фитингов для монтажа конкретной сантехнической системы необходимо проанализировать требования герметичности, выяснить материал для прокладки трубопроводов. Затем начертить схему и отметить все подключения к системе сантехнических или отопительных приборов.

Для каждого материала выбираются свои фитинги, практически выбор может быть только на полиэтиленовых трубах. При применении труб из сшитого полиэтилена применяют компрессионные, пресс- или пуш-фитинги. При прокладке трубопроводов из ПНД используют конструкции с цанговыми зажимами, изредка компрессионные или прессовые соединители.

При устройстве трубопроводов в частном доме и небольших диаметров не используют терморезисторные муфты — они слишком дороги и требуют специального сварочного аппарата.

Большинство фитингов отечественного производства обладают хорошим качеством. Необязательно покупать импортные тройники для канализации или ПП муфты. А вот медные соединители стоит брать качественные — система потенциально может простоять 100 лет, а переделки на меди выглядят не очень эстетично. Разница в качестве латунных изделий также имеется.

Примерная цена

Отечественные фитинги стоят в 2-3-5 и больше раз дешевле импортных. Самые дешевые — муфты и МРН под пайку для полипропиленовых систем. Например, муфта Ø 25 мм стоит от 12 рублей, МРН — от 130 рублей, МРН с накидной гайкой — от 160 рублей.

Самые дорогие — медные фитинги. Стоимость соединительной муфты под сварку фирмы VIEGA Ø 20 мм составляет 400 рублей; тройник Ø 22×2х15 — 1200 рублей, муфта-переходник Ø 22 мм x3/4″ — 1000 рублей.

Раструбные пластиковые фитинги для канализации стоят недорого — отвод Ø 110 мм стоит от 100 рублей, тройник Ø 50 мм — от 160 рублей.

Пресс-фитинги из латуни под трубу Ø 20 мм стоят от 100 рублей; компрессионные — 100 рублей. Муфта разборная под клей из ПВХ для соединения труб Ø 25 мм стоит от 750 рублей, отвод неразборной — 30 рублей. Муфта полиэтиленовая с цанговым зажимом Ø 25 мм стоит от 250 рублей.

Что такое цанговый фитинг?

Чтобы разобраться в данном вопросе, нужно понимать определение двух терминов: цанга и фитинг.

На рынке представлено изобилие фитингов из разных материалов: пластиковых, медных, стальных и т.д.


Монтаж цангового фитинга на пластиковую трубу (вид в разрезе)

Они могут использоваться как для простого соединения двух трубок одинакового диаметра, так и как переходники между трубами разных диаметров, разных материалов (к примеру, переход с медных труб на металлопластиковые), выполнять функции тройников, крестовин, углов, заглушек и т.д.

Благодаря цанговой фиксации фитинга, такое соединение не требует специальных знаний, инструментов или больших физических затрат. Но при этом соединения, произведенные данным способом, являются герметичными и долговечными.

  • цанговые фитинги могут использоваться при монтаже трубопроводов, транспортирующих горячую и холодную воду, газы, масла, химические среды;
  • температура транспортируемой среды не должна превышать 175 ºC ;
  • допустимое давление не превышает 1,6 МПа;
  • внутренний диаметр зажимных соединителей для пластиковых, металлопластиковых или медных труб представленных на строительном рынке, варьируется в пределах от 8 до 100 мм;
  • цанговой фитинг может быть прямой, угловой, тройниковый, крестовой и т.д.

Виды цанговых фитингов

  • прямой цанговой фитинг или муфта. Данный тип используется для соединения отрезков труб одного диаметра из одинакового материала;
  • переходной фитинг требуется в случае необходимости соединить трубы разного диаметра или для перехода между трубами из разных материалов (к примеру соединение металлопластиковых и металлических труб);


Виды цанговых фитингов (отвод, тройник, муфта, настенное крепление)

  • угловой или отводный соединитель используют для обустройства углов и поворотов от 45 до 120 градусов;
  • крестовина – элемент, позволяющий осуществить разводку потока в две стороны;
  • тройник используют в случае необходимости одностороннего ответвления от потока;
  • штуцер служит переходником с трубы на шланг;
  • заглушка нужна для перекрытия потока в конце трубопровода.

Преимущества и недостатки

Цанговой фитинг – наиболее популярный соединительный элемент. Это обусловлено рядом его неоспоримых преимуществ:

  • доступная стоимость;
  • широкий модельный ряд;
  • наличие в ассортименте любых профильных магазинов;
  • легкость монтажных работ, с которыми справится каждый потребитель;
  • возможность монтажа подручными средствами без приобретения какого-либо специального оборудования;
  • герметичность и высокая надежность стыков металлопластиковых, пластиковых или медных труб;
  • долговечность;
  • возможность повторного использования соединительных элементов. Благодаря этому цанговые фитинги удобно использовать даже во временных конструкциях;


Для монтажа цанговых фитингов не требуется особый инструмент Однако существуют и некоторые недостатки:

от времени зажим цанги ослабевает, поэтому существует необходимость периодически подтягивать зажимную гайку;
следствием первого недостатка является категорический запрет на замуровывание цанговых соединителей в стены

Они должны быть всегда доступны для профилактического обслуживания и ремонта;
установка цанговых фитингов хоть и не требует особых знаний и навыков, однако требует ума и осторожности. Затягивать их нужно чувствительно, чтобы не треснула цанга или гайка (особенно это касается пластиковых соединителей).

Виды фитингов для пневмосистем и основная характеристика

Пневматическими называются соединительные детали, которые находятся в непосредственном контакте с воздухом или газом. Эти соединительные элементы обеспечивают полную герметичность всей конструкции системы, а также позволяют повернуть или разветвить основной трубопровод. Такие детали весьма функциональные и долговечные.

Все соединительные элементы для пневмосистем, представленные в ассортименте производителя, адаптированы под высокие температуры, и могут служить в условиях контакта с кислотой и щелочью, не изменяя своих основных характеристик на всем периоде службы. Они подразделяются на такие виды:

  • фитинги для регулировки основного воздушного потока. При помощи таких элементов возможно изменять характеристики циркулирующей воздушной массы, что используется в работе разнообразных устройств – глушителей, пневмодросселей, различных регуляторов и прочих подобных механизмов. Эти пневмофитинги производятся из современных, высокопрочных материалов, чаще всего это различные сплавы;
  • цанговые фитинги для пневмосистем – такая соединительная арматура имеет высокую скорость демонтажа. Обычно такие детали используют для труб, их очень легко монтировать и демонтировать при необходимости.

Как устроены зажимные цанговые патроны

Чтобы изготовить цанговый патрон, используют закаленную инструментальную сталь. Этим обеспечивается высокая прочность устройства, которому предстоит долгая эксплуатация, в ходе которой будут многократно закрепляться и сниматься заготовки или инструменты.

Зажимной цанговый патрон

Конструкция зажимного цангового патрона включает:

  • корпус;
  • цангу;
  • сжимающее кольцо;
  • контргайку.

Принцип работы всех модификаций, отличающихся типоразмерами и особенностями устройства, одинаков: давление передается от гайки для зажима на конусное образование, а через него происходит формирование радиального сжимающего усилия, направленного на зажимаемую заготовку (инструмент, деталь).

Используемая цанга дала наименование наиболее распространенному цанговому патрону – ER. Преимущества цангового зажима над обычными патронами, применяемыми в токарных (фрезерных) станках состоят в:

  • упрощении процесса установки или снятия детали (заготовки);
  • возможности надежной фиксации детали, имеющей небольшой диаметр;
  • возможности использовать твердые вставки.

Цанговый патрон ER с набором цанг разного диаметра

Цанговый патрон ER выпускается с набором цанг под заготовки разного диаметра, которые устанавливаются в зависимости от конкретных размеров хвостовиков.

Компрессионные фитинги для различных трубопроводов

Все существующие виды компрессионных фитингов позволяют выполнять разъемные соединения различных элементов трубопровода, именно это и является основным преимуществом данного изделия. Для выполнения монтажных работ необходим минимальный набор инструментов, в который входят резак или ножовка, ключ необходимого размера и калибратор.

Обжимные фитинги из меди

К другим плюсам компрессионных фитингов следует отнести следующие качества:

  • Простота монтажа.
  • Высокая скорость выполнения работ.
  • Невысока стоимость изделий.
  • Возможность многоразового применения.

Но существует и ряд существенных недостатков в подобной конструкции, и именно эти минусы не позволяют использовать фитинги компрессионного типа для устройства скрытых коммуникационных сетей:

  • Невозможность применения для сборки трубопроводов, предназначенных для работы с жидкостями и газами под высоким давлением.
  • Невысокая надежность соединения, компрессионный фитинг необходимо периодически подтягивать, в противном случае существует большая вероятность разгерметизации стыка.
  • При многократном использовании фитингов такого типа их надежность существенно снижается.
  • Компрессионные фитинги по европейской классификации относятся к типу А, и сфера из применения ограничена прокладкой трубопровода в наземных условиях, должен быть обеспечен постоянный доступ к местам установки фитингов для контроля их работоспособности и целостности.

Принцип работы обжимного фитинга основан на применении полимерного уплотнения, которое под воздействием гайки сжимается и плотно охватывает наружную поверхность вставленной трубы. Благодаря этому и обеспечивается герметизация стыка.

Сборка трубопровода с применением компрессионных фитингов типа А

Монтаж компрессионных фитингов типа А достаточно прост, он осуществляется в следующей последовательности:

  • При помощи резака или ножовки отрезается труба необходимой длины.
  • По срезу удаляются заусеницы, калибратором проверяется правильность сечения подсоединяемого элемента.
  • На трубу одевается прижимная гайка и сам фитинг, после чего осуществляется соединение этих элементов. При этом прижимная (фиксирующая) гайка сдавливает уплотняющий вкладыш, который сжимает трубу и герметизируется стык.
  • Накручивание гайки вначале выполняется от руки, после чего необходимо немного подтянуть ее обычным ключом. При этом не стоит прилагать излишние усилия, герметизацию чрезмерная затяжка не обеспечит, это приведет только к ее ухудшению. Происходит это вследствие раздавливания герметизирующего прижимного вкладыша (кольца).

Как видите, технология достаточно проста, именно это и стало основной причиной широкого применения компрессионных фитингов. Но из-за того что надежность соединения недостаточно высока, и пришлось разрабатывать элемент иной конструкции — обжимной фитинг для медных труб.

Установка обжимных фитингов типа В

Фитинги данного типа могут применяться для прокладки коммуникаций открытым и закрытым способом, они рекомендуются и для подземного монтажа магистралей. Такие элементы используются для установки на толстостенные трубы из полутвердой или мягкой меди. Технологически монтаж обжимный фитингов типа В не отличается от установки других компрессионных устройств. Единственное о чем следует помнить, это о необходимости развальцовки трубы, это повысит надежность и герметичность соединения.

Установка обжимных фитингов типа В

Фитинги данного типа имеют более плотные уплотнительные кольца, поэтому в некоторых случаях приходится смазывать поверхность трубы, например, солидолом, это обеспечит простое надевание фитинга.

Большую роль играет правильный подбор ключа для затягивания прижимной гайки. Применение неподходящего по размеру или разболтанного разводного ключа может привести к выходу фитинга из строя.

Существующие разновидности обжимных фитингов

В продажи можно найти фитинги для медных труб под обжим самых разнообразных конструкций, но чаще всего применяются следующие виды таких устройств:

  • Отводы используются для поворотов трубопровода под прямым углом (90 градусов).
  • Тройник обеспечивает возможность подсоединения к магистрали еще одной линии.
  • Крестовины позволяют получить ответвления в двух направлениях.
  • Обжимные фитинги с резьбой внутреннего и наружного типа используются для врезки в магистраль запорной арматуры, кранов, вентилей.
  • Для отсечения отдельных участков трубопровода применяют заглушки. С их помощью можно закрывать и слепые участки магистрали.
  • Для линейного соединения труб (на прямых участках) используются муфты.

Классификация

Приступая к монтажу бытовых коммуникаций, следует понимать, что детали для трубопроводов отличаются друг от друга и каждая из них имеет свое целевое назначение. Не запутаться в многообразии рыночного предложения помогает классификация по общим характеристикам.

Цанговые фитинги можно разделить по назначению на:

  • газопроводные (пневматические);
  • водопроводные (гидравлические).

Детали для газопровода имеют только одно уплотнительное кольцо на штуцере или не имеют такового. Пневматические фитинги по типу резьбы можно разделить на детали с трубной цилиндрической резьбой и на детали с конической резьбой.

По использованию фитинги делятся на три категории:

  • предназначенные для жесткой трубы (металл);
  • для полутвердых трубопроводов (металлопластик);
  • для мягких труб (полимеры).

Рекомендуем ознакомиться: Способы соединения между собой пластиковых канализационных труб

Цанговые фитинги из пластика не имеют накидной гайки. Они закрепляются посредством защелки корпуса детали непосредственно на цангу. Цанга имеет металлические зубцы, которыми прижимает мягкий полимер трубы.

По виду соединения:

  • предназначенные для прямого участка – муфты простые, муфты переходные на разный диаметр, муфты переходные с трубы на шланг (со штуцером), муфты-заглушки;
  • предназначенные для разводного узла – тройники, крестовины;
  • предназначенные для поворота или обвода – уголки.

Для того чтобы выбрать фитинги требуемой конфигурации в достаточном количестве, следует иметь проект будущего трубопровода.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Домашний дизайнер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
