Дверь с вентиляцией в ванной комнате

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

https://youtube.com/watch?v=mz3NcHFO3to

  • Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
  • Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Как сделать душевую кабину с поддоном из плитки прочесть можно в этой статье.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

Насколько работоспособна вентиляция в ванной комнате и туалете проверяется при помощи пламени или листка бумаги

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

  • На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
  • Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
  • Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
  • В плитке делаем надрез, куда пропустим провод электропитания.
  • Вставляем дюбеля.
  • Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
  • Устанавливаем на место, закручиваем болты.
  • Подключаем провода.
  • Проверяем работоспособность и устанавливаем решетку.

Про выбор вентилятора и расчет его производительности читаем тут.

Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.

Размеры

При обустройстве ванной комнаты и туалета необходимо различать стандартные и нестандартные дверные проемы. Габариты определяются по ограничивающим проем стенам (перегородкам) с учетом их толщины.

Стандартные сантехнические кабины

Для большинства многоквартирных домов типовой постройки приняты размеры проемов, указанные на иллюстрации.

При этом для раздельных ванных комнат и туалетов из условия экономии пространства присутствует первый вариант, при совмещенном санузле – любой из трех, в зависимости от планировки. Более точно размеры часто встречающихся размеров дверей в гигиенические помещения приведены в таблице.

При постройках согласно стандартам деревянные двери и проемы для них должны соответствовать ГОСТ 24698-81 (тип 21-7, 21-8, реже 21-9 или 21-10). В зданиях постройки до 1990 года предусматривались только распашные (качающиеся) конструкции.

При этом толщина внешней стены сантехнической кабины согласно ГОСТ 18048-80 имели, в зависимости от компоновки, один или два дверных проема и толщину стен 50 мм (гипсовые плиты). Вентиляция в таких кабинах осуществлялась через вентиляционные каналы путем приточно-вытяжной системы и через щель под дверным полотном.

Соответственно при замене вопрос, какую дверь выбрать в ванную комнату, решается с учетом существующей и планируемой системы вентиляции. Если после ремонта она будет работать принудительно (системы с электроприводом), допустимо устанавливать дверь, полностью перекрывающую проем. В противном случае желательно оставлять вентиляционные зазоры.

Толщина стен сантехнической кабины влияет на толщину дверного полотна. С учетом наличников и отделочных материалов на стенах толщина перегородок и полотна должна быть примерно равна. Поэтому при стене в 50 мм (+10…50 мм на отделку) допустимая толщина двери должна составлять 50…100 мм. Решать, какой материал лучше подойдет и какую конструкцию двери использовать, следует в процессе выполнения новой отделки помещений.

Нестандартные санузлы

При капитальном ремонте или перепланировке сантехнические кабины обычно демонтируют, полностью переделывая инженерные коммуникации, опуская (поднимая) уровень пола и потолка, заменяя старые гипсовые (кирпичные, цементные, бетонные) перегородки на современные конструкции из гипсокартона. В этом случае о стандартных проемах и толщине стен говорить не приходится – все решается в процессе планировки.

Какие двери лучше ставить в ванную, в этом случае определяется дизайном и пожеланиями владельцев жилья. Допустима арочная или несимметричная форма, оригинальные конструкции с увеличением или уменьшением размеров проема, авторские решения с необычным декором. Большой популярностью пользуется вариант с объединением ванной комнаты и туалета и выполнение единого дверного проема с раздвижной дверью.

Внутреннее зонирование выполняется с помощью перегородок разного типа, поэтому дополнительные двери нужны только в случае большой и разнородной семьи. Из какого материала дверь в ванную будет изготовлена – также не принципиальный вопрос, поскольку в этом случае почти всегда устраивается принудительная вентиляция, а новые отделочные материалы позволяют предохранить полотно и отделку проема от действия влаги.

Что такое вентиляция и для чего она нужна

Вентиляционная система в жилье решает следующие основные задачи:

  • Насыщает помещение кислородом, что позволяет нормально функционировать человеческому организму.
  • Снижает концентрацию вредных веществ в воздухе, которые выделяются от отделки, мебели и текстильного оформления интерьера.
  • Устраняет излишки углекислого газа, который образуется в процессе жизнедеятельности человека.
  • Удаляет продукты распада, образующиеся во время горения газовых приборов.
  • Вытягивает мелкую взвесь ворсинок, которые образуются от текстильного оформления комнат и одежды человека. Избежать этого невозможно, так как любое трение о ткань вызывает разрушение микроволокон.
  • Также на качество воздуха в комнате негативно влияют домашние животные и некоторые виды растений.
  • Снижает уровень конденсата. А это, в свою очередь, препятствует образованию плесневых грибов и выделению их спор в воздух.

Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки.

Важно понимать, что избежать практически всех факторов, влияющих негативно на воздуха, невозможно. Да и не стоит даже пытаться этого делать

Важно просто сконструировать в частном доме правильно вентиляцию или оформите ее корректно, по всем правилам, в квартире.

Существуют специальные нормы, которых нужно придерживаться при организации принудительного воздухообмена в комнатах с повышенными показателями влажности.

Монтаж коробки: особенности

Поэтому перед покупкой двери следует произвести тщательные замеры и занести их в блокнот.

Статья по теме: Двери на роликах — подвесные и навесные с верхней рельсой

Замечательно, если коробка и полотно двери, приобретенные в магазине, подходят по размеру и готовы к монтажу. Достаточно вкрутить саморезы. В этом случае не требуется производить подгон. Дверь легко устанавливается на свое место.

Схема установки дверной коробки.

Чтобы облегчить себе работу, следует собрать конструкцию коробки и двери отдельно. Все составляющие, в т. ч. двери, раскладываются на полу. Далее, производится сбор коробки вокруг самой двери. Под крепежи просверливаются отверстия, все размечается, надрезается — в общем, коробку основательно готовят к монтажу.

В ином случае придется собирать лутку — дверную коробку и саму дверь самостоятельно. Для этого необходимо сделать несколько последовательных процессов.

  1. Обрезать стойки коробки до длины в 2005 мм. Этому есть причина. Обычная высота двери ванной составляет 2000 мм. Для зазоров, расположенных сверху и снизу между самим полотном и коробкой, потребуется использовать оставшиеся 5 мм.
  2. Следующим шагом будет обрезание нижней и верхней части лутки. Их размер включает 600 мм, 5 мм, выделенные на зазоры, и двойную толщину профиля самой коробки. Обычная ширина двери в стандартной ванной — 600 мм, но если она больше, то в зависимости от ситуации используем от 700 до 1000 мм.
  3. У коробки обрабатывается горизонтальная часть. При этом с ее обоих концов удаляется выступающий кусок профиля. Делается это не просто так. Удаляют его в наибольшей части. Для этого делается пропил с помощью лобзика. После чего скалывается ненужная часть. Для этого с торца загоняется стамеска.

Варианты дверей со встроенной вентиляцией

Вентиляция в квартире или доме имеет большое значение. Недостаточный воздухообмен приводит к развитию плесени, грибка и разрушению стен и потолка. Обычно в сантехнических помещениях для оттока влаги и пара и поступления свежего воздуха устанавливается отдушина под потолком. Однако естественного воздухообмена бывает недостаточно, и тогда приходится устанавливать вентиляционную систему принудительного типа и делать специальные отверстия внизу двери. Существует два основных вида вентиляционных отверстий в дверях санузлов:

  • прямоугольное. В проём вставляется конструкция со стационарными наклонными горизонтальными или подвижными вертикальными шторками. Вентиляционная решётка может изготавливаться из металла, ПВХ или дерева;
  • круглое. Вентиляционная решётка представляет собой пластиковое, иногда ничем не защищённое кольцо белого или металлического цвета. На двери внизу прорезают несколько таких отверстий.

Варианты встроенной вентиляции в двери

Какие межкомнатные двери подойдут для ванной комнаты и туалета?

Во-первых, дверные конструкции не должны деформироваться в условиях высокой влажности и температурных перепадов. На поверхность дверного блока в ванной комнате и санузле регулярно попадают брызги воды, поскольку площадь этих помещений, как правило, не слишком велика. А горячая вода способствует образованию пара, который также может негативно воздействовать на полотно двери.

Наилучшим образом в подобных условиях ведут себя двери с натуральным и искусственным шпонированным покрытием фабрики Porta Prima. Их основу составляет каркас из клееного массива сосны, который устойчив к изменениям влажности и температуры. Шпонированное покрытие выполнено на подложке из МДФ-плиты и покрыто износостойким водоотталкивающим лаком, что гарантирует надежную защиту дверей от воздействия пара и влаги.

Из двух вариантов шпонированного покрытия экошпон более устойчив к механическим воздействиям. Поэтому, если в семье есть маленькие дети или домашние питомцы, то лучше выбрать именно полотна с экошпоном.

Шпонированные двери также обладают хорошими звукоизоляционными качествами. Они приглушают звуки бегущей воды, работающего фена и других приборов, которые могут нарушить покой остальных домочадцев.

Можно ли поставить межкомнатные двери со стеклом в туалет и ванную комнату? Конечно, полотна с остеклением выглядит эстетичнее, чем полностью глухие. И сквозь стекло всегда видно, занято помещение или свободно, что очень удобно в большой семье. С другой стороны, стекло ухудшает звукоизоляционные качества двери. Компромиссный вариант – дверные конструкции с небольшими стеклянными вставками. Если же для вас важна максимальная степень звукоизоляции, выбирайте глухие двери.

Однако установить влагостойкие межкомнатные двери в ванную и туалет – это только половина дела. Необходимо выбрать дверные ручки и петли с коррозионостойким покрытием, которое сможет успешно противостоять воздействию пара и влаги.

Двери в ванную и туалет используются намного чаще, чем в других помещениях. Они регулярно открываются и закрываются как минимум два-три раза в день каждым из членов семьи. Чтобы дверные полотна не просели и не начали издавать неприятный скрип, выбирайте износостойкие дверные петли. Лучше отдать предпочтение изделиям из латуни или инновационного материала цамак, представляющего собой сплав четырех металлов – цинка, алюминия, меди и магния.

Установка межкомнатных дверей в ванную комнату либо санузел также имеет определенные особенности. Чтобы снизить негативное воздействие пара и высокой влажности на полотно двери, требуется обеспечить хорошую вентиляцию в этих помещениях. Для этого при монтаже необходимо оставить зазоры между полотном и коробкой, а также между полом и полотном.

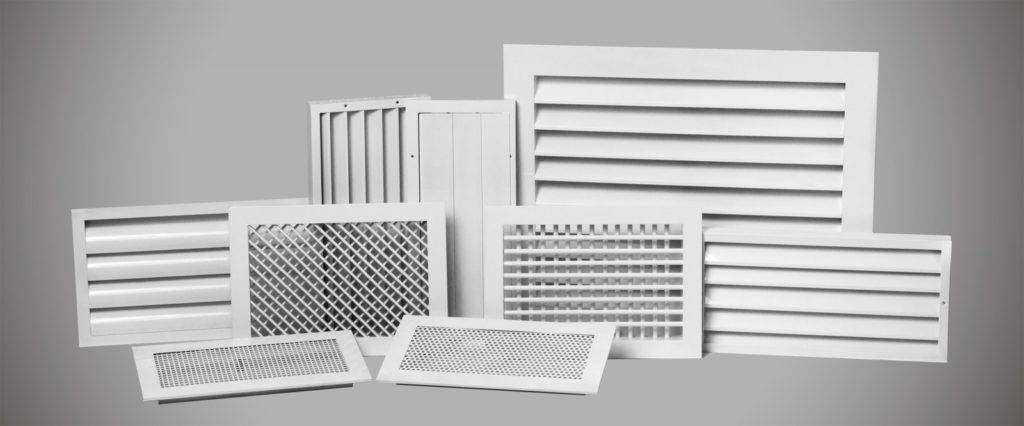

Виды вентиляционных решеток

На строительном рынке представлен широкий ассортимент вентиляционных решеток, которые отличаются по размерам, формам, предназначению, материалу изготовления, цвету и цене. По назначению изделия бывают:

  • наружные;
  • внутренние;
  • переточные.

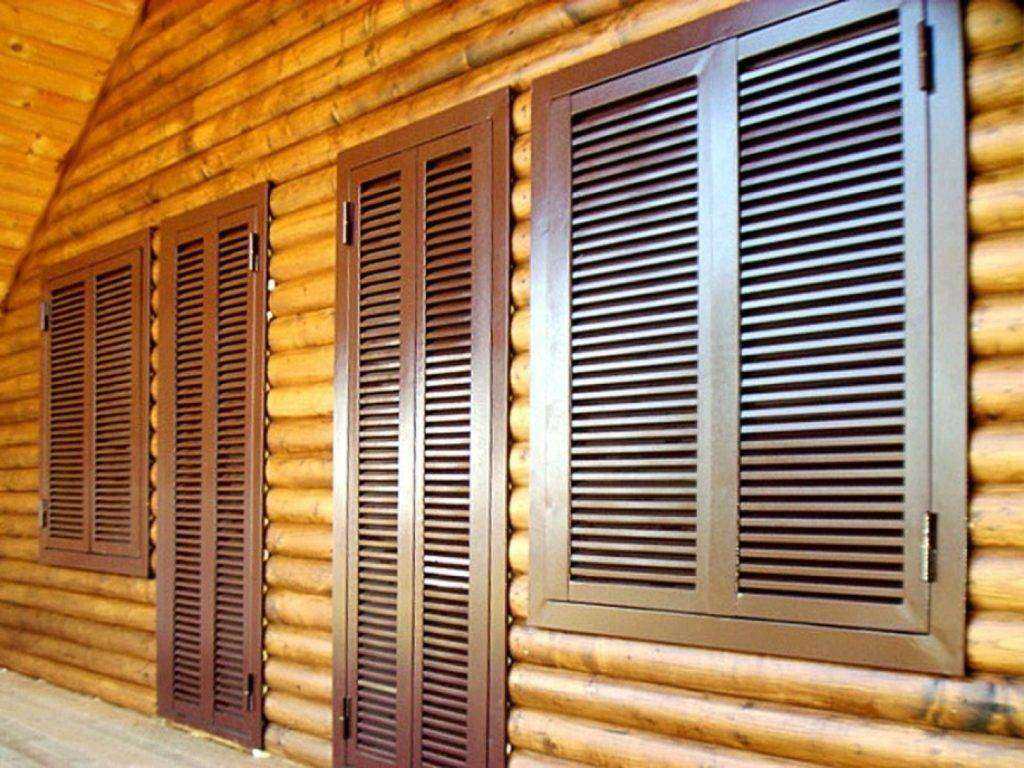

Первые устанавливаются со стороны улицы. Они предотвращают попадание внутрь осадков, мелкого мусора и насекомых. Внутренние устройства подбирают под дизайн интерьера. Они могут иметь жалюзи, благодаря которым направляют потоки воздуха и регулируют его интенсивность. Для удобства чистки вентиляционного канала предусматривается возможность демонтажа центральной части решетки.

Переточные решетки предназначены для циркуляции воздуха между смежными комнатами. На них установлены жалюзи, пластины которых перекрывают друг друга. Это позволяет не нарушать звукоизоляцию.

Используются следующие материалы для изготовления решеток:

  1. пластик;
  2. алюминий;
  3. дерево;
  4. сталь;
  5. латунь и др.

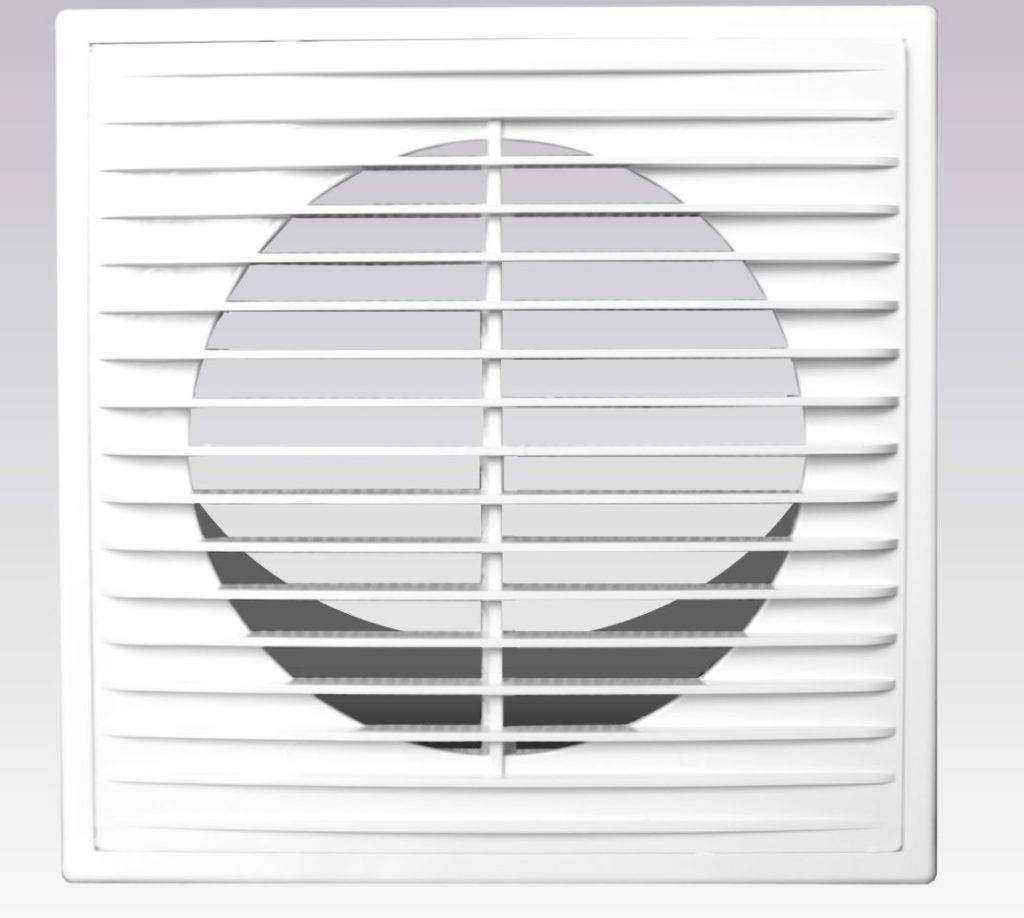

Пластиковые решетки устанавливают внутри помещения, делают вентиляцию в двери для ванной. Они преимущественно белые. Обладают такими преимуществами:

  • высокая устойчивость к влаге;
  • малый вес;
  • нейтральны к химическому воздействию;
  • просты в обслуживании.

Изделия плохо переносят высокие температуры. Для наружного монтажа выбирают металлические решетки. Алюминиевые менее прочные и легко деформируются, но более долговечны. Железные со временем начинают ржаветь, однако лучше переносят механические нагрузки.

Латунные, медные и бронзовые решетки характеризуются наличием орнаментов, вензелей и различных украшений. Их выбирают как для настенного, так и для напольного монтажа. Иногда устанавливают в подоконниках и на потолке.

Деревянные модели редко устанавливают, поскольку материал реагирует на влагу. Такие решетки устанавливают в помещениях с низким уровнем влажности. Они хорошо вписываются в дизайн деревянных домов. Другие материалы используются редко и в основном в качестве нестандартных дизайнерских решений.

Особенности конструкции

Существует несколько видов конструкций для вентиляционных отверстий:

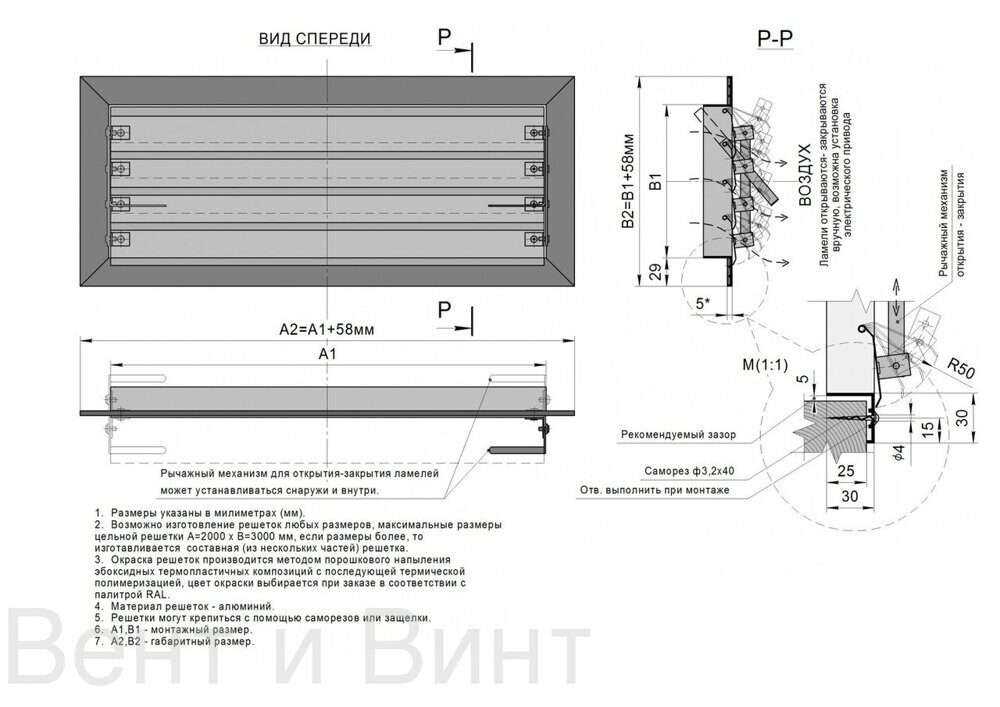

  1. с регулируемыми и нерегулируемыми жалюзи;
  2. инерционные;
  3. щелевые.

Скорость движения воздуха изменяется в зависимости от времени суток, года и погодных условий. Если в принудительном воздухообмене этот параметр регулируется скоростью вращения вентилятора, то в естественном это делают с помощью жалюзи. Положение планок изменяется движением специального рычага. В зависимости от зазора скорость перемещения воздуха можно увеличить или уменьшить. Регулируется как входящий поток, так и исходящий.

Такие устройства часто устанавливают на продухи для фундамента, приточные и вытяжные каналы. Недостатком изделий считают тот факт, что периодично их нужно снимать, чистить и смазывать подвижные механизмы.

Инерционные решетки или изделия с обратным клапаном не позволяют воздуху из вентиляционной системы попадать в помещение, если опрокидывается тяга. Обратный клапан представляет собой тонкую пластину, закрепленную по центру. При правильном движении воздуха перегородка открывается, а при обратном — перекрывает просвет. Такой клапан можно установить в любую решетку. Самый простой вариант выполнен в виде тонкого листа из пластмассы.

Однозначного мнения, нужен ли клапан, нет. Главным аргументом выступает возможное залипание лепестка. Со временем на решетке накапливается грязь, пластина прилипает и перекрывает доступ воздуха. Эту проблемы можно исправить простой чисткой устройства. Однако в некоторых случаях обратный клапан необходим. Например, когда естественная и принудительная вентиляции вмонтированы в один канал.

Щелевые конструкции иногда ставят за подвесными потолками. Они имеют продолговатую форму. Чаще используются в общественных местах и офисных зданиях. В домашних условиях устанавливают вентиляционные кольца на дверь.

Формы и размеры

По форме вентиляционные устройства бывают:

  • круглые;
  • прямоугольные;
  • квадратные;
  • многоугольные;
  • овальные.

Прямоугольные конструкции устанавливают на кухне, в ванной и туалете. Эта форма позволяет эффективнее совершать воздухообмен в комнатах. Также используют такие изделия под подоконником, чтобы лучше осуществлялась конвекция теплого и прохладного воздуха.

Диаметр круглых устройств редко превышает 15-20 см. Небольшие изделия до 10 см монтируют в нижней части межкомнатной двери. Круглые дверные вентиляционные клапаны устанавливают и в шкафчиках, если в них образуется плесень.

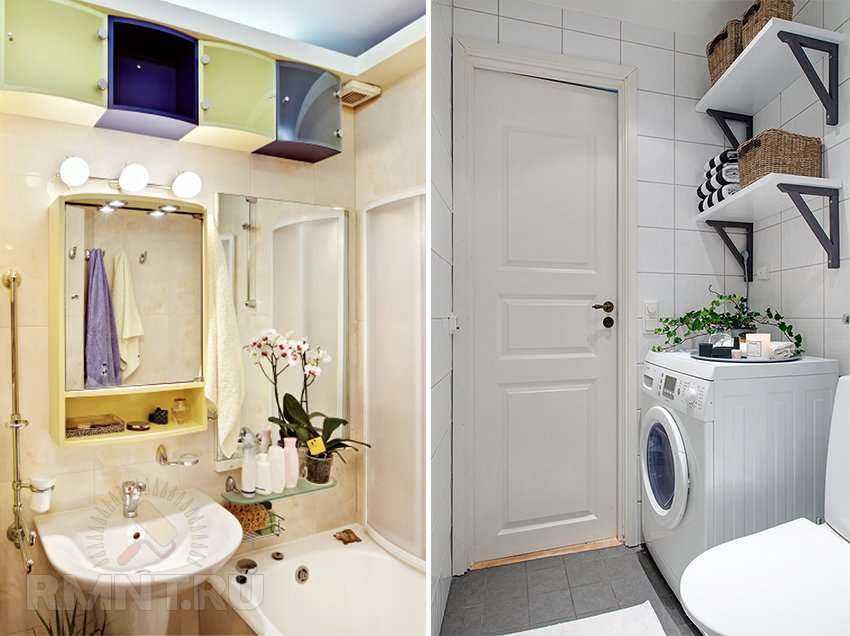

Полки и встроенные шкафы над сантехникой

В небольшой ванной, где каждый сантиметр на счету, не использовать пространство, которое в любом случае остается над стиральной машиной, унитазом и даже дверью, просто преступление. В комнате, где весь «нижний ярус» занят разнообразной сантехникой, приходится использовать «верхний этаж», то есть пространство над установленными предметами. Только в таком случае удастся организовать в ванной комнате достаточно мест хранения .

На полках над стиральной машиной удобно будет хранить бытовую химию, над унитазом — полотенца, освежитель воздуха и т. п. А в небольшом зеркальном шкафчике над раковиной — зубные щетки и пасту

Полки и шкафы можно встроить в любую нишу, имеющуюся в помещении. Кстати, именно в ванной ниши — не редкость, так как владельцам приходится обыгрывать расположенные здесь общедомовые стояки

Третья ошибка вентиляции — соединение вытяжки над плитой с вентиляционным каналом шахты

К сожалению, распространённой ошибкой является соединение вытяжки над плитой с
единственным вентиляционным каналом шахты.

За нарушение естественной вентиляции
возможны штрафы

Кстати, это запрещено в квартирах с газовой плитой или котлом
согласно СНиП 2003г. п. 7.8.7.
Кроме того, с 2019 г была принята поправка в Пожарный кодекс, по которой
за блокировку вентиляционного канала с естественной вентиляцией
предусмотрен штраф от 2200 руб. для физических лиц.

В новостройках сейчас делают два вентиляционных канала — один для
вытяжки над плитой, а второй для естественной вентиляции. Если Вы не
готовите часто и много, то можно обойтись вытяжкой, работающей в
режиме рециркуляции, достаточно будет вовремя чистить жироуловитель
и следить за состоянием фильтра.

Заполняли кухню разноцветным дымом и включали вытяжку, через 10 минут дыма не было,
но только ниже уровня вытяжки, а под потолком он оставался.
Получается, что весь грязный воздух отводился естественной
вентиляцией и именно по этой причине отверстие вытяжного канала находится под потолком.

Обратный клапан на кухне

Один из выходов из ситуации является установка обратного
клапана, который позволит работать естественной вентиляции, и закрывается потоком воздуха на период работы включенной вытяжки над плитой.
Не всегда это решение выглядит эстетично.

Не забывайте про принцип работы
приточно-вытяжных систем

Принцип работы приточно-вытяжных
систем основывается на равенстве заходящего и выходящего объёмов воздуха.
Если количество воздушных масс
уменьшается, то возникает эффект опрокидывания тяги,
и, как результат, воздух из вытяжного вентиляционного канала заходит назад в помещение.

Основная причина нарушения циркуляции потоков
это засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.

Рис. 5. Один из многочисленных примеров
обратного клапана для вытяжки

Что такое обратный клапан?

Обратный клапан — это устройство, которое
устанавливается на выходе из воздуховода, состоящее из корпуса и заслонки. Корпус оснащён декоративной решёткой, закрывающей внутренние детали и крепёжные элементы конструкции. Заслонка
открывается под воздействием давления выходящего воздуха и возвращаться в исходное положение при отсутствии потока
воздуха.

Крепление обратного клапана производится на внутренний, либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор.

Обратные клапаны для бытового применения выпускают круглого и
прямоугольного сечения, что легко позволяет их совмещать с
воздуховодами для кухонной вытяжки.

Рис. 6. Не эстетичная установка
обратного клапана

Приточные стеновые клапаны

Для корректной работы естественной вентиляции нужны ещё и
приточные клапаны. Основная функция приточного клапана это постоянное обеспечение притока свежего
очищенного воздуха с улицы. Дополнительная функция — это
шумоизоляция за счёт расположенной внутри прокладки из шумоизоляционного материала.

Рис. 7. Перемещение воздуха в
помещении, в котором установлены приточные клапаны
Рис. 8. Схема установки стенового
приточного клапана
Рис. 9. Схема приточного клапана

Выбирайте правильное
место монтажа приточного клапана

Если выбрать место для монтажа
приточного клапана в стене, то
подача воздуха в холодное время не
будет способствовать снижению
температуры в помещении.

Рис. 10. Допустимые варианты установки
приточного клапана
Рис. 11. Знакомая ситуация — после демонтажа старых оконных блоков
и установки пластиковых возникает эффект «плачущих окон», а в ванной комнате возникает плесень и грибок.

Проблему недостаточной естественной вентиляции можно решить установкой приточного клапана в стену.

Какое решение третьей проблемы?

Установка обратного клапана, который позволит работать
естественной вентиляции, и закрывается потоком воздуха на
период работы включенной вытяжки над плитой.

Установка приточного клапана, который обеспечит
постоянный приток свежего очищенного воздуха с улицы.

Читайте далее:

  • Эргономика кухни
    основы
  • Концепция
    эргономики кухни Dynamic Space
  • Концепция
    эргономики «Умная кухня» от компании Hettich
  • Самая
    актуальная информация об эргономике современной кухни
  • Встраиваемая техника на современной кухне

  • Нужен
    ли встраиваемый холодильник на кухне?
  • Стиральная
    машина на кухне, быть или не быть
  • Где расположить СВЧ
    на кухне
  • Посудомоечная машина
    на кухне — основные функции и режимы
  • Какая разница в цене между отдельностоящей и встраиваемой техникой для кухни?
  • Нужна ли мощная вытяжка на кухне?
  • Три главные ошибки в
    вентиляции квартиры
