Подключение стиральной машины к водопроводу и канализации

Тройник для подключения стиральной машины к водопроводу

При покупке новой стиральной машинки или при переезде перед вами появляется задача подключения аппарата к водопроводу. Для такой цели чаще всего используют кран, называемый тройником.

Предназначение

Мысль о том, что кран-тройник для стиральной машины не так и важен, появляется у многих людей. Таким пользователям, скорее всего, неизвестно понятие гидроудара в водопроводных трубах, в результате которого и металлическая, и металлопластиковая труба может разойтись по шву. И если заливной шланг подключить прямо к водопроводу, существует большой риск, что он порвется из-за такого гидроудара, что приведет к потокам воды в квартире.

Использование крана-тройника убережет вас от необходимости переделывать ремонт и в вашей квартире, и у соседей снизу. И именно тройник особенно удобен, так как позволяет врезать в водопровод сразу несколько бытовых приборов, например, посудомоечную и стиральную машинки.

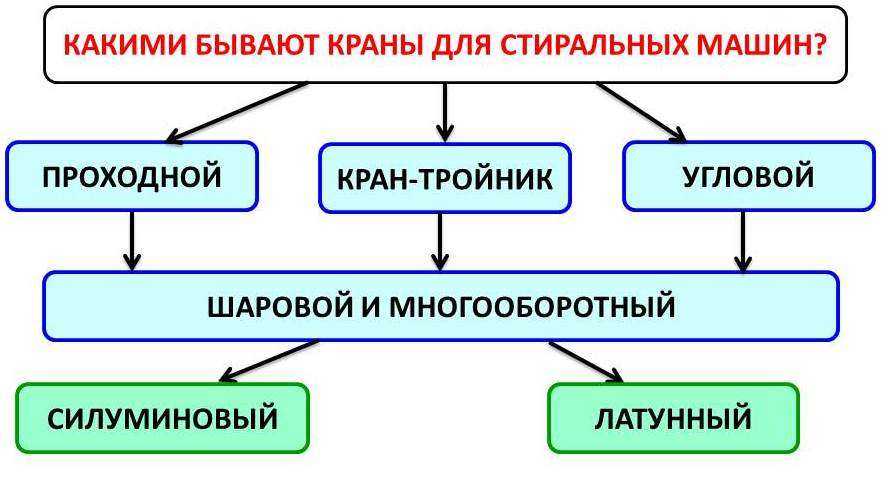

Виды кранов

В подключении стиральной машины могут использоваться:

Тройники либо проходные краны. Они применяются для врезки в трубопровод.
Угловые краны. Их выбирают, если нужно подключить технику к отдельной ветке.

Каждый вид этих кранов бывает вентильным, шаровым или проходным. Отличия заключаются в способе перекрытия в таких кранах воды. Кроме того, они могут отличаться материалом, из которого сделаны (обычно это латунь или силумин).

Какой лучше установить?

Подбирать подходящий кран следует в первую очередь с оглядкой на ваши навыки и финансовые возможности. Выбор типа крана должен основываться на бюджете покупки, а не на местоположении стиральной машинки.

Наиболее экономичным и простым является проходной кран, так как для его установки не нужны особые приспособления. Подсоединив такой кран к подающему воду шлангу, стиральную машинку можно подключить к смесителю, умывальнику, водонагревателю (к трубе, подающей воду в бак нагревателя) или даже к сливному бачку (как после шлангочки, так и до нее)

Выбирая проходной вентиль, важно уделить внимание направлению его рычажка, чтобы он не упирался в стену и к нему было легко подобраться

Для подключения тройника нужно подготовить газовый ключ и набор ключей. Также для работы вам понадобится ФУМ-лента, которую надо накрутить на резьбу. Затянув соединение с помощью газового ключа, нужно проверить его герметичность. Установка тройника на старые трубы не рекомендуется.

Если вы собираетесь установить угловой вентиль, следует приобрести дополнительную трубу. Также вам понадобится специальный тройник, который устанавливается в участки трубы. В целом монтаж углового крана такой же, как подключение крана-тройника, то есть вам нужно воспользоваться ФУМ-лентой, намотав ее на резьбу. Затем вентиль вкручивается в трубу, а к нему подсоединяется шланг от машинки. Далее соединение затягивается газовым ключом.

Способы подключения к водопроводу

Металлическая труба

Проще всего подключить машинку к месту, где уже имеется тройник для смесителя, унитаза или посудомоечной машины. Отсоединив шланг прибора, на его место устанавливают еще одни кран-тройник. В его выходы вставляют и подключенную ранее сантехнику, и кран для стиральной машины.

Если же на трубе ранее не устанавливался тройник и у вас нет возможности применить «вампир», необходимо выполнить врезку. Вырезав часть магистрали, вам придется сделать резьбу, а затем уже подключать тройник.

Труба из металлопластика

Для установки тройника на пластиковые трубы требуется специальный инструмент и правильный подбор тройника с фитинговыми отводами, стыкующимися с металлопластиковыми трубами. Используя специальные ножницы, необходимо выполнить качественный обжим отводов. Если таких ножниц у вас нет и раньше с металлопластиковыми трубами вы не работали, лучше пригласите для подключения машинки специалиста.

Альтернативы

Вместо крана-тройника вы можете предпочесть установку фитинг-тройника. После разрезания трубы такой фитинг устанавливается между ее отрезками, а затем в его свободное отверстие вставляется труба, которая идет к стиральной машинке. Это одновременно простой и недорогой способ, однако его нельзя назвать очень надежным. Уплотнители фитинга со временем изнашиваются, что приводит к появлению протечки.

Также кран-тройник можно заменить обычным шаровым краном. Его надежность настолько же высока, как и у специализированного крана, при этом стоимость намного ниже.

Лучшее место для установки

В большинстве случаев стиральное оборудование ставят в ванной комнате. В этом месте располагаются все необходимые инженерные коммуникации, водопровод и канализационная система. Иногда полезного пространства в ванной не хватает для этого бытового прибора. В таком случае стиралку переносят в коридор или подключают в кухне.

При подключении стиральной машины на кухне обращают внимание на следующие нюансы:

Напольное покрытие в помещении должно быть прочным, выдерживать вибрации, которые создаёт работающий бытовой прибор.
Возможность монтажа инженерных коммуникаций (водопровода и канализации на значительные расстояния).
Установка прибора проводится на ровный пол, кроме этого учитывают все существующие неровности на поверхности стен.
Между встраиваемым бытовым прибором и поверхностью мебели должно оставаться небольшое полезное пространство (как минимум 1 сантиметр).

В кухонном помещении бытовой прибор располагают под столешницей возле раковины, что позволяет подключить устройство. Все нюансы проведения монтажных работ описаны в инструкции по установке стиральной машины. Каждый пользователь должен соблюдать предписания производителя.

Как подключить стиральную машину к канализации

Для того чтобы слить воду после стирки, необходимо подключить стиральную машину к канализации. Сделать это можно двумя способами:

Сливать воду в унитаз или ванну. Для этого в комплекте предусмотрено устройство, позволяющее сделать такое подключение. Такое подключение временное, пока не будет готово стационарное подключение.
Сливать воду в канализацию путем подключения через готовый ввод или врезки.

Рассмотрим все возможные варианты подключения.

К готовому выводу канализации

Сегодня устройство канализации в доме предусматривает подключение бытовой технике к канализации на этапе строительства. В ванной комнате либо на кухне делается ввод с помощью трубы в 50 мм. Если им не пользоваться, то его закрывают заглушкой.

Для подключения в таком случае к канализации, подключают дренажный шланг к вводу. Отвод соединяется с помощью резинового переходника. Шланг имеет большую длину, но если его не достаточно, то длину можно увеличить до 4-5 метров. Больше делать нельзя, так как дренажный насос может не протолкнуть стоки.

Как подключить стиральную машину к канализации через сифон

Еще один способ подключения, который позволяет это легко сделать – это подключение к сифону. Он возможен, если у сифона для раковины на кухне есть специальный ввод и он свободен. К этому вводу также можно подключить посудомоечную машину.

Для такого подключения покупать дополнительно ничего не нужно. Просто снимите крышку с ввода и наденьте на него шланг. Для надежности можно закрепить хомутом.

Если сифон засориться, то при сливе со стиральной машины вода будет подниматься в раковину. А если сифон полностью забьется, то может произойти перелив воды через раковину.

Как подключить стиральную машину к сливу в унитаз раковину или ванну

Если нет возможности подключится двумя предыдущими способами, то сборка любой стиральной машины-автомат предполагает простой слив воды в раковину или ванну.

Для такого подключения наденьте специальный держатель на конец сливного шланга. Затем установите его на край раковины или ванны. Следите за положением шланга во время слива воды. От вибрации, если шланг надежно не закреплен, может упасть на пол, и вся вода зальет пол ванной.

Такой способ подключения временный, для надежного подключения лучше сделать врезку в канализацию.

Как сделать врезку в канализацию

Это самый сложный способ подключения, но и надежный. Он обеспечит бесперебойный слив воды в канализацию.

Для обустройства канализации в доме применяются пластиковые трубы. Но если дом или квартира построены давно, то можно встретить еще и чугунные канализации.

Чугунная

Для врезки выбираем слив раковины или мойки на кухне. Для такого подключения понадобиться дополнительно приобрести пластиковый тройник, резиновый переходник с чугунной трубы на пластиковую. Кусок трубы 50 мм длиной 0,5 метра. И резиновую редукцию для подключения шланга слива.

Последовательность действий для врезки:

Отсоедините шланг слива раковины, удалите все загрязнения на вводе.
Установите резиновую редукцию, для надежности можно использовать силиконовый герметик.
Вставьте тройник в переходник.
К одному вводу подключаем сливной шланг от раковины.
Если второй ввод находится менее чем 50-60 см от пола, то поднимаем место подключения, вставив дополнительно пластиковую трубу.
Устанавливаем переходник и закрепляем сливной шланг.

Пластиковая

Чаще всего приходится подключаться к пластиковой канализации. Этот вариант не сложный и не многим отличается от врезки в чугунную канализацию.

Нам также понадобится тройник и резиновая редукция для подключения слива.

Последовательность действий для врезки:

Отсоедините шланг слива раковины.
Вставьте тройник в переходник.
К одному вводу подключаем сливной шланг от раковины.
Если второй ввод находится менее чем 50-60 см от пола, то поднимаем место подключения, вставив дополнительно пластиковую трубу.
Устанавливаем переходник и закрепляем сливной шланг.

Какие алгоритмы автоматики влияют на правила подключения стиральной машины — их важно понимать

Чтобы без ошибок подготовить ваше новое приобретение для надежной работы надо хорошо представлять технологию, заложенную в ее конструкцию. Она состоит из последовательных этапов:

забора воды. Автоматика открывает обычный клапан во встроенной магистрали и контролирует датчиком уровень заполнения. По его сигналу клапан снова закрывается;
нагревом водного раствора до установленной температуры электрическими ТЭНами и их автоматическим отключением;
стиркой белья за счет вращения барабана от привода электродвигателя. Автоматика обеспечивает выполнение режимов, заданных установленной пользователем программой;
сливом грязного раствора в канализацию под принудительным давлением от помпы и последующим прекращением этого режима;
автоматическим наполнением бака чистой водой до срабатывания датчика уровня;
режимом полоскания;
повторным сливом воды в канализацию с отжимом белья.

Эти 7 этапов могут быть дополнены другими режимами. Но я привел их для того, чтобы пояснить необходимость первоочередного подключения к канализации.

Ведь, если вначале заполнить бак водой, то ее потом куда-то потребуется сливать. Поэтому вам следует начинать с этого пункта. А здесь необходимо хорошо представлять гидравлические процессы.

Внизу сливной магистрали на выходе из бака стоит помпа, соединенная со сливным шлангом. Никаких запорных вентилей и клапанов здесь нет. По внутренним полостям вода может перемещаться в любую сторону.

Чтобы стиральный раствор оставался в баке во время стирки шланг просто поднимается выше заливного уровня, отделяя свою полость от канализационной магистрали.

Таким способом создаются два сообщающихся сосуда (бак и канализационная труба), соединенные внизу нижним коленом сливного шланга.

Сейчас производители прямо на корпусе выполняют такое крепление стационарными пластиковыми скобами. При этом верхняя точка сливной магистрали уже поднята выше рабочего уровня воды в баке.

Примерно в половине случаев подключения различных моделей этого бывает достаточно для организации нормальной стирки.

Если же сливной шланг опустить с корпуса ниже установленного уровня воды, что не сложно сделать раскреплением скобок, то жидкость под собственным весом просто начнет стекать через водяной насос и дальше в канализацию.

Это при стирке почувствует датчик контроля уровня. Он сработает, откроется клапан заливки. Холодная вода потечет в бак, станет заполнять его сверху. А снизу одновременно будет проходить ее сток…

В итоге алгоритм работы автоматики нарушится, а стирка станет внезапно прерываться и возобновляться. Бытовая электрическая помощница станет жить своей жизнью, чем доставит много хлопот своей хозяйке.

Чтобы исключить подобные неприятности разработана схема подключения стиральной машины к канализации с учетом требований гидравлики.

Внутри канализационной трубы по правилам делается колено с водяным затвором. Оно предотвращает проникновение неприятных запахов внутрь помещения.

Из него на высоту до 60 см (верхний уровень стирального бака) возвышается часть трубы с диаметром внутреннего пространства от 4 см. Сюда через уплотнительный резиновый переходник вставляется конец сливного шланга с сечением 28-30 мм.

При этом его еще немного приподнимают для обеспечения дополнительного воздушного зазора. Он необходим для предотвращения самослива, возникающего из-за образования разряжения в герметичном отсеке гидросистемы даже после отключения помпы.

Максимальная высота верхней точки шланга не должна превышать 100 см. Иначе водяной насос не сможет продавить всю загрязненную воду в канализационную магистраль.

Приведенные на картинке габариты в цифровом выражении могут изменяться в зависимости от марки модели и разработок производителя. Уточняйте их в технической документации.

Иногда заводской длины сливного шланга может не хватить. Тогда его докупают такой же марки в строительном магазине и подсоединяют через переходник.

Автоматика может почувствовать нарушения в работе сливной магистрали, ведущие к сбою ее алгоритмов по разным причинам (забит фильтр, самослив…). В этой ситуации стирка будет прекращена, а на табло появится сообщение об ошибке E20.

После небольшого теоретического экскурса переходим к рассмотрению практических вопросов.

Продлеваем срок жизни барабана – устанавливаем фильтр для воды

Реклама твердит нам: если не будете использовать средства для смягчения воды при стирке, то барабан машинки покроется страшным известковым налётом, детали заржавеют и агрегат придется выбросить, ведь ремонт в таком случае будет сравним с покупкой новой стиралки. Да, действительно, качество современной воды далеко от идеала, ведь даже ее нормальный кислотно-щелочной баланс не гарантирует долгую и беззаботную жизнь стиральной машины.

Более того, в некоторых домах из крана течет вода с взвесью различных металлов, от чего уж точно не убережет «чудо-средство»

Поэтому так важно заранее подготовить поступающую воду – установить фильтр воды. Выбор фильтров в магазине огромен: они и от крупных частиц избавят, и откорректируют солевой состав

Как правило, большинство фильтров имеют верхнюю и нижнюю резьбу для удобного подсоединения к кранам. Сам процесс установки довольно простой:

	1. Отсоединяем шланг машинки от крана.
	2. Накручиваем верхнюю часть фильтра на кран.
	3. Прикручиваем шланг от машинки к нижней части фильтра.
	4. Открываем воду и проверяем герметичность соединений. Если вода просачивается – дозакручиваем фильтр.

Подключение стиральной машины автомат к канализации своими руками

Временный вариант

Машину автомат подключают к готовому выводу канализации, чтобы решить проблему слива грязной воды. Есть две схемы. При временном варианте используют специальный шланг. При помощи особых фиксирующих деталей закрепляют к кромке ванной, раковины или унитазу.

Неперемещаемый слив

Постоянная схема предусматривает устройство неперемещаемого слива. Его можно сделать с помощью сифона в конструкции, которого есть отдельный отвод под коленом. Он служит для подключения стиралок-автоматов. Специалисты не советуют вместо него использовать обычный сифон, потому что в нем будет скапливаться грязная вода, создавая пробку, распространяя неприятный запах.

Можно подсоединить и без сифона. Если канализационная труба имеет диаметр 4-5 см, отвод аппарата подключают напрямую в этот элемент. Сливной шланг, изогнутый буквой S, заводят в трубу таким образом, чтобы он не касался сточных вод. Его хорошо окружают уплотнителем и герметизируют. Расстояние от точки перегиба до пола должно быть больше 50 см. Если взять большего размера, то увеличится нагрузка на помпу, в результате она выйдет из строя.

Если в конструкции не предусмотрено наличие обратного клапана, то при сборке действует ограничение по высоте, касающееся нахождения сливного шланга. Производителем в руководстве по эксплуатации приведена конкретная информация.

Шланг для слива воды имеет диаметр 22 мм, но специального раструба у отводов на 32 и 50 мм трубопроводы нет. Для подключения применяют резиновую редукцию с переходом на 22 мм. Это удобно и герметично.

Врезка в трубу

Для присоединения техники к полипропиленовым или металлопластиковым трубам их разрезают. В этом месте устанавливают металлический тройник. От него делают ответвления коммуникации к стиралке. К канализационному выпуску подсоединяют шланг прибора к сифону, который оснащен боковым телескопическим патрубком. На ответвление с должным диаметром надевают выпускной шланг.

Сначала разрезают трубу, отмеряют размеры тройника, отрезают кусок трубопровода. Он должен соответствовать переходному устройству. Крепят соединительное кольцо с гайкой. Калибратором развальцовывают торцы трубы в местах соединения с тройником. На штуцер фитинга надевают трубу, с обоих концов придвигают уплотнительные кольца. Хорошо затягивают гайки.

Запорный кран к переходнику советуют прикрутить до врезки. Тогда эластичная металлопластиковая труба не повредится. После того как тройник будет подсоединён, к прикрученному крану крепят гибкие шланги для воды.

При наличии в доме пластикового трубопровода понадобится специальный инструмент для спаивания крепежей труб с переходниками и фитинги. На трубе с холодной водой устанавливают тройник. К нему через запорный кран подсоединяют шланг, который подает воду в аппарат.

Подсоединение в любом месте

Иногда удобнее стиралку подключить в каком-либо месте прямой трубы. Для того чтобы соединить, нужна муфтовая седелка. Это такой переходник в виде хомута из обоймы с резьбовым отводом. Покупая его в магазине нужно смотреть, чтобы диаметр фитинга и размер трубы совпадали. Переходник, крепко закрепленный на необходимом фрагменте, перекроет воду. Затем через патрубок сиделки сверлят отверстие. На отвод муфты накручивают шаровой кран. Его применяют для подсоединения шланга, который снабжает стиральную машинку водой.

Самые частые ошибки при подключении стиральных машин автомат

Если вы дочитали до этого пункта, то, скорее всего, к вам закрались сомнения во время первого запуска машины, и вы хотите убедиться что все сделано верно, а быть может обнаружить неисправность?

Самая, пожалуй, нелепая ошибка домашней установки – не выкручены транспортировочные болты. Обнаружить ее можно по некрутящемуся барабану.
Затем следует – установка в неположенном месте, без регуляции ножек. Скорее всего, при этом машинка будет активно ездить по полу во время отжима.
В машину не поступает вода. Причина этого – отсутствие давления в системе из-за неисправного клапана или попросту перекрытого крана водопровода. Кроме того возможна проблема с фильтром.
Машина сразу сливает воду. Причина – неверное подключение к канализации.

Полезные советы от специалистов

В ходе установки машинки не рекомендуется подкладывать под ножки куски резины и прочие материалы. Выставлять автомат по уровню необходимо при помощи ножек. Использование подкладок только способствует развитию вибрации.

Запрещается использовать радиаторы системы отопления, водопроводные и газовые трубы в качестве заземляющих проводников, поскольку появляется большой риск получения электротравмы. Специалисты советуют сохранить транспортные болты, так они понадобятся, если предстоит переезд на другое место жительства. При установке системы слива на ванную необходимо зафиксировать держатель, так как падение шланга спровоцирует выход воды на пол и попадание её в квартиры соседей.

Как выполнить подключение слива стиральной машины к канализации

Слив воды через сифон для стиральной машины

Крайне важно правильно оборудовать сливную систему для «стиралки». Одним из распространённых способов является отвод воды из машинки через сифон, который устанавливается под умывальником или рукомойником. Сифон с двумя отводами для слива

Сифон с двумя отводами для слива

В конструкции сифона обязательно должно быть два отвода: к верхнему подключается слив от «стиралки», а по нижнему отводится вода из автомата и умывальника в канализацию.

Обратите внимание, что данный способ подключения сливной системы подходит лишь для тех моделей стиральных машин, у которых объём бака не превышает 30 л. Если он больше, то сифон не сможет полностью отводить воду, в результате чего она будет поступать в рукомойник

Слив через канализационную трубу

Слив напрямую в канализационную трубу можно использовать для любых типов машин. Для реализации данной схемы следует придерживаться определённых правил. В первую очередь необходимо использовать сливной шланг с наружным диаметром в 28−30 мм.

Слив напрямую в канализационную трубу

Подвод сливного шланга к трубе необходимо выполнять при помощи резиновой манжеты, которая нужна для герметичности соединения

Обратите внимание, что на месте изгиба шланга нужно установить вставку-крючок полукруглой формы (см. фото). Она необходима для обеспечения высоты воздушного зазора (от 0,5 м от поверхности пола)

Это надёжно фиксирует шланг и минимизирует риск проникновения грязной воды в технику, если не установлен обратный клапан для стиральной машины на слив

Она необходима для обеспечения высоты воздушного зазора (от 0,5 м от поверхности пола). Это надёжно фиксирует шланг и минимизирует риск проникновения грязной воды в технику, если не установлен обратный клапан для стиральной машины на слив.

Как закрепить сливной шланг стиральной машины на ванную или унитаз

Большинство моделей стиральных машинок комплектуются специальными накладками-крючками с креплениями, которые надеваются на шланг. При помощи этого приспособления можно сделать слив на унитаз или ванную.

Держатель-крючок для слива

Также крючок позволяет подключить слив к умывальнику. На верхней части устройства имеются небольшие проушины с отверстиями, при помощи которых накладка фиксируется к стене саморезами.

Таблица 2. Этапы подключения стиральной машины

Этап подключения	Изображение	Описание
Распаковка стиральной машины		Аккуратно распаковать машинку, проверить корпус на отсутствие механических повреждений.
Выкручивание транспортировочных болтов		Необходимо выкрутить транспортировочные болты, удерживающие барабан. На их место установить заглушки.
Врезка тройника для подключения машинки к водопроводу		На данном этапе проводится врезка тройника и подключение машины к водопроводу. При повороте вентиля вода поступает к автомату.
Подключение машины к водопроводу		Подключение питающего шланга к отводу стиральной машины.
Подключение сливной системы		Установка сливного шланга в канализационную трубу при помощи резиновой манжеты.
Установка розетки для работы автомата		Ещё до подключения машинки необходимо установить розетку с заземляющим контуром.
Проверка установки машинки		При помощи строительного уровня нужно проверить качество установки бытовой техники.
Регулировка уровня		Регулировка уровня машины при помощи болтов и контргаек.
Запуск машины		После подключения выполняется проверка и первый запуск машинки.

Выбираем кран для подключения стиральной машины

Многие люди, приобретая комплектующие для установки стиральной машины, нередко задаются вопросом, зачем покупать именно кран-тройник. Почему нельзя обойтись без крана, или например, выбрать обычный проточный кран? Обойтись без крана, конечно, можно, только при этом нужно быть готовым делать ремонт соседям снизу.

Людям знакомым с таким явлением как гидроудар в водопроводной системе, не нужно объяснять как это неприятное, но вполне обычное явление рвет по шву металлические и металлопластиковые трубы. Представьте себе на секунду, что будет с гибким заливным шлангом стиральной машины, подключенным напрямую к водопроводной трубе? Его порвет за секунды и уже через 15 минут вашу квартиру и квартиры соседей зальют потоки воды.

Итак, без крана не обойтись, но почему именно кран-тройник? Подобный кран позволяет подключить к одной врезке в водопроводную трубу сразу два и более бытовых прибора, например стиральную и посудомоечную машину. Обычный проточный кран сделать этого не позволит.

Очень важно при выборе крана обращать внимание на следующие моменты

На материал, из которого сделан кран. В свободной продаже имеются краны, изготовленные из латуни, а также из силумина. Последние лучше не брать они прослужат не долго.
На конструкцию перекрывающего механизма. Конструкция механизма крана может быть как шаровой, так и многооборотной. Выбирать лучше шаровой кран – он дольше прослужит.
На конструкцию вентиля. Вентиль нужен для того, чтобы быстро перекрывать воду, поступающую в машинку. Поэтому ручка вентиля должна быть достаточно большой и удобной, чтобы рука не соскальзывала и не терялись драгоценные секунды в случае ЧП с машинкой.

Какие еще краны, подойдут для стиральной машины?

Если не использовать тройник для подключения стиральной машины, то какие еще краны потенциально подойдут для подключения бытовой техники к водопроводу? В зависимости от положения и количества выводов краны для стиральных машин делятся на: проходные (проточные), краны-тройники, угловые краны.

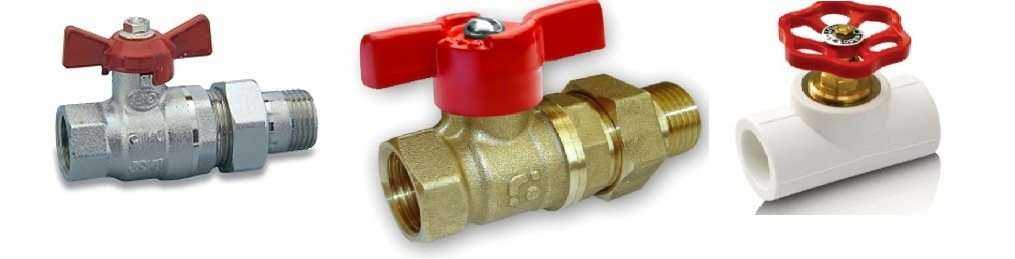

Проточные краны с двумя выводами. Устанавливаются на отдельную трубу, которая идет от основной трубы водопровода к стиральной машине. Двухотводные краны делят ответвление трубы пополам, отсекая бытовой прибор от коммуникаций.

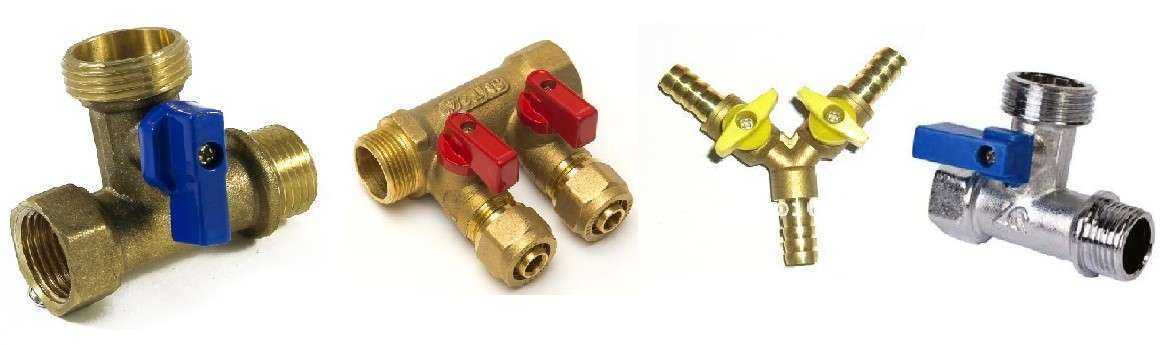

Кран-тройник. Исходя из названия данного крана у него не два, а три выхода. При этом только один выход можно перекрыть. Два остальных выхода проточные и служат для соединения водопроводной трубы с ее ответвлением. Есть вариант, когда два ответвления имеют краны, а один выход не перекрывается и форма у тройных кранов тоже бывает разной.

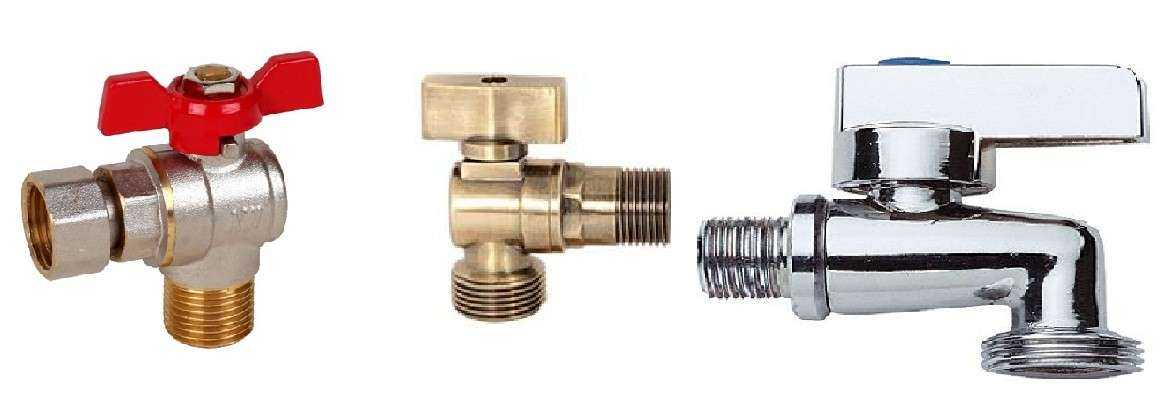

Угловой кран. Это двухотводный кран модифицированной конструкции, позволяющий разделить отводную трубу на две части, при этом повернув ее на 90. Довольно удобно, если вы подключаете стиральную машину к водопроводной трубе в стесненном пространстве, где нет возможности поместить прямой отвод. Кроме стиральных машин с помощью такого крана можно подключить к водопроводу бочок унитаза, биде и прочую сантехнику.

Способы подключения к водопроводу

Металлическая труба

Вторым способом будет использование «вампира» — особого приспособления, которое крепится к трубе хомутами. У «вампира» присутствует схожее с тройником ответвление с резьбой. Технология подключения в следующем видеоруководстве.

Труба из металлопластика

Подсоединение к коммуникациям

Когда Вы закончите с установкой сушильной машины в колонну, нужно будет перейти к ее подключению к вентиляции либо канализации, в зависимости от того, какой тип устройства Вы выбрали.

Вентиляция

Что касается вентиляции, здесь все просто. С одной из сторон корпуса находится вентиляционное отверстие, к которому нужно подключить гибкий воздуховод. Крепление осуществляется специальным хомутом, идущим в комплекте. Второй конец гофры нужно вывести либо в систему центральной вентиляции, либо в форточку, если такой системы нет

Обращаем Ваше внимание на то, что перегибать гофру на 90о не рекомендуется, т.к. в этом случае вытяжка будет работать на порядок хуже

Старайтесь вывести воздуховод с минимальными изгибами и поворотами

Старайтесь вывести воздуховод с минимальными изгибами и поворотами.

Еще один важный нюанс, который Вы должны запомнить – если подключение сушильной машины будет осуществляться в комнате с повышенной температурой, не стоит выводить гибкий воздуховод через верх, т.к. в этом случае будет собираться конденсат и препятствовать выводу воздуха, как показано на картинке. В этом случае необходимо продумать другой вариант, к примеру, сделать отверстие в стене напротив вывода из машинки, чтобы участок был горизонтальным.

Канализация

Если Вы купили конденсационный тип сушильной машины, можно сливать после каждой сушки лоток с водой, а можно облегчить себе жизнь и подключить технику к канализации. Для последнего варианта монтажа предусмотрено специальное сливное отверстие, которое соединяется с канализацией обычным шлангом. Подсоединение в этом случае аналогично подключению стиральной машинки – необходимо всего лишь вывести шланг либо сразу в слив, либо временно в раковину/унитаз.

Электричество

Ну и последняя из коммуникаций – домашняя электросеть. Для подключения сушильной машины к сети своими руками можно вывести отдельную линию от распределительно коробки, а можно использовать розетку. Последний вариант электромонтажа более логично использовать, т.к. мощность техники для дома обычно не превышает 2,5 кВт. Единственный нюанс, который Вам необходимо учитывать – розетка обязательно должна быть с заземлением. Помимо этого электрическую сеть, которая обслуживает сушилку, необходимо защитить УЗО и автоматическим выключателем, чтобы обезопасить сеть от перегрузки и утечек тока. Как правило, в распределительном щитке достаточно подключить УЗО на 16А и такой же автомат.

Обращаем Ваше внимание на то, что выполнять подключение в одной двойной розетке и стиральной и сушильной машины не следует. При одновременной работе обеих устройств может возникнуть перегрузка розетки и ее плавление, что повлечет за собой короткое замыкание!. Вот и вся инструкция по которой выполняется установка сушильной машины и подключение своими руками

Вот и вся инструкция по которой выполняется установка сушильной машины и подключение своими руками

Рекомендуем использовать способ монтажа – в колонну над стиралкой, чтобы попросту не тратить квадратные метры комнаты! Как Вы видите, сложностей в монтаже нет, поэтому все можно сделать самому. В то же время стоимость вызова мастера колеблется от 1500 до 4000 рублей, в зависимости от сложности работ. Так зачем платить такую цену, если все можно сделать самостоятельно?

Вот и вся инструкция по которой выполняется установка сушильной машины и подключение своими руками. Рекомендуем использовать способ монтажа – в колонну над стиралкой, чтобы попросту не тратить квадратные метры комнаты! Как Вы видите, сложностей в монтаже нет, поэтому все можно сделать самому. В то же время стоимость вызова мастера колеблется от 1500 до 4000 рублей, в зависимости от сложности работ. Так зачем платить такую цену, если все можно сделать самостоятельно?
