Демонтаж плит перекрытия: технология, этапы

Необходимость демонтажа

Проведение демонтажа в помещениях, которые сделаны из различных панелей, таких как СИП, сэндвич, монолитные и т.д., продиктованы необходимостью либо капитального ремонта, либо перепланировки. Стена, которую хотят убрать, позволит расширить комнатное пространство до требуемых габаритов. Но прежде, чем начать процесс демонтажа, нужно определить назначение стены.

Нельзя демонтировать несущие (конструкционные) стены, так как они выполняют основную нагрузку, распределяя ее равномерно по всему периметру постройки.

Если нарушить основную конструкцию, то это может привести к полному разрушению любого здания. Несущие стены могут иметь толщину до 400 (мм).

Перегородочные (ненесущие) стеновые конструкции имеют толщину пирога до 120 (мм). Они не принимают на себя основную нагрузку дома, а только лишь разделяют комнатное пространство по секциям (комнатам). Перегородку можно без проблем демонтировать, так как конструкционная часть строения не пострадает.

Определить, какой тип стены в многоквартирном помещении, способен строительный специалист. Обычный человек должен знать, что все наружные стены, видимые со стороны улицы, являются несущими (конструкционными). Остальной тип стены определяется в результате инженерного осмотра.

Демонтаж панельных стен является необходимостью не только при расширении пространства, но и в тех случаях, когда требуется устранить дефект, вызванный механическими или сейсмическими явлениями, а также при сильной изношенности стеновой конструкции, независимо от типа.

Если при этом ремонтируются конструкционные стены, то основной нагрузке, на время восстановления, должна быть обеспечена хорошая опора – конструкционные подпорки.

Демонтажный процесс несущих стен сложный, и требует использования специализированных механизмов, инструментов и профессиональности в строительных действиях. Поэтому за ремонтом конструкционных стен лучше всего обратиться в строительную компанию, предоставляющую данные услуги.Демонтаж перегородочного пространства подходит для всех типов панелей (деревянных, бетонных, СИП, сэндвич, гипсокартонных и т.д.), и бывает ручным и механическим. Нецелесообразность ручного демонтажа панельных стен может быть продиктована положениями СП 368.1325800.2017, который указывает на то, что он не нужен при:

Планируемом сносе постройки (здесь механика или устроенные «взрывы» быстро справятся с участком постройки).
Использовании заменяющих материалов плохого качества (если планируется на место имеющихся панелей монтаж подобных, но низкой марки).
Полном разрушении всей конструкции, не подлежащей восстановлению.

Изменения в планировке квартиры и демонтаж стен должны быть обязательно отмечены в техническом плане квартиры (дома). Внесенные изменения обязательно необходимо утвердить в государственном архитекторском бюро своего региона.

Одновременно, разрешение на перепланировку своего дома (квартиры) нужно получить в БТИ или отделе МФЦ, который занимается жилищно-архитектурными вопросами. Утвердительный ответ от властей позволит немедленно приступить к проведению демонтажа.

Стоит ли выполнять самостоятельно?

Выполнить демонтаж своими руками можно при большом желании, наличии личного времени и инструмента. Каждый человек принимает это решение самостоятельно, если хочет также сэкономить на оплате услуг бригады строителей.

Обратиться к специалистам по вопросам демонтажа считается целесообразным решением, так как компания, прежде чем начать работу, составляет договор на обслуживание, с предоставлением гарантии по услугам, знакомит с ценовым прайсом, проводит расчеты и диагностику состояния стен, разрабатывает детальный план работ, с которым обязательно знакомит клиента.

Профессиональная бригада имеет в наличии весь необходимый инструмент, следовательно, заказчику не придется дополнительно приобретать его, а затем «пылить» за ненужностью в подсобном помещении. Кроме того, часто компании предлагают в качестве бонусов оформление разрешений на проведение демонтажа в уполномоченных органах. Такой подход полностью экономит личное время заказчика.

В свою очередь, клиенту предоставляется право контроля за ходом работ, установление сроков процесса демонтажа, и поэтапный прием выполненных действий. При самостоятельных работах потребуется составление плана действий, планирование этапов, закупка инструментов и нужных материалов, а также соблюдение техники безопасности.

Виды

Для разрушения бетонной конструкции применяют ударные и безударные способы. В первом случае применяется отбойный молоток. Для него характерен шум и пыль. Такой тип деструкции экономичный, эффективный, относительно безопасный. Безударные способы предполагают применение различных вариантов резки. Они бесшумные, поэтому приемлемы для использования в многоквартирных домах.

Рисунок 2. Демонтаж плит перекрытия

Алмазная резка

Деструкция бетонных плит при помощи алмазной резки является эффективным и новым методом. Для работы применяется бур или диск с алмазным напылением. Он позволяет разрушить бетонные конструкции твердых сортов. Метод имеет такие достоинства:

точность;
минимальный уровень шума и пыли;
отсутствие вибрации.

Такой вариант оптимален для частичного или полного демонтажа бетонных конструкций.

Резка канатом

Технология резки алмазным канатом бесшумна и полностью безопасна. Ее применяют для работы с плитами определенной толщины. Чтобы деструкцию выполнить быстро и качественно, потребуется помощь нескольких людей.

Иные способы разборки конструкции

Сегодня применяют ультразвуковой и термический способ демонтажа. В этом случае тоже требуются механизированные или ручные приспособления. Термическое воздействие обеспечивают высокомощностными газовыми или плазменными приспособлениями. Вследствие нагревания бетонной плиты в ней появляются трещины и зоны выпаривания.

После обработки конструкции ультразвуком в ней активизируются процессы растяжения и сжатия, появляется эрозия. Перед применением этого способа в материале проделывают небольшое отверстие, через которое направляется ультразвуковая волна. Для работы требуется специальная установка, создающая деструктивные микровибрации внутри плиты.

Применение особых смесей

В некоторых случаях для демонтажа бетонных перекрытий применяют химические составы: НРВ-80 или НРС-1М. Они изначально закладываются в конструкции и приводят к ее растрескиванию. Плита просто рассыпается. Убирать фрагменты можно через 2 дня.

Взрыв

Большие конструкции разрушаются при помощи взрывов, так как другими способами работать придется долго. Однако, такой метод не применяется, если рядом стоят другие здания, так как ударная волна может повредить их. Эта технология используется для разрушения аварийных зданий. Она эффективная, но стоит дорого.

Электрическая дуга

Перекрытия из бетона можно разобрать, используя технологию электрической дуги. Она считается высококачественной. При нагреве электротоком композит расплавляется. Этот способ деструкции комбинируется с другими.

Демонтаж плит

Демонтаж плит перекрытия осуществляется при помощи спецтехники. Бетонные перекрытия имеют массу в несколько тонн и имеют ряд конструкционных особенностей. В частности, перекрытия могут быть основой для перегородок, стен, кроме монолитно несущих. Тем не менее, при демонтаже бетонных перекрытий, возможно повреждение несущих стен. Такое случается, если здание дало усадку и несущие стены несколько сместили вектор, опираясь на перекрытия, которые стали выполнять роль демпфера и, одновременно, ребра жесткости. Если демонтаж жб плиты осложнен из-за подобной усадки при удалении таких плит, несущие стены неизбежно поведет в сторону, конструкция здания может обрушиться. В особенности это касается блочных и монолитных домов.

При демонтаже бетонных и несущих перекрытий, необходимо понимать, почему здание было сконструировано именно таким образом, и как демонтаж перекрытий скажется на перераспределении нагрузки.

Перед тем как начать производить демонтаж бетонных плит в доме, необходимо произвести отключение всех инженерных систем, которые проходят через эти конструкции. Это могут быть водопроводы, тепловые системы, электропровода. В том случае, если для работы требуется демонтаж железобетонных плит или снос всего дома необходимо отключение всего здания от электропитания или водоснабжения. Ведь, как показывает практика, в некоторых случаях, даже когда все коммуникации давно уже ликвидированы, какой-то из оставшихся проводов все еще может находиться под напряжением.

Как осуществляется демонтаж бетонных панелей перекрытия? При демонтаже плит перекрытия, технология следующая. Необходимо удалить все стены, перегородки, имеющие опору на плиту. Затем нужно убрать всю штукатурку и отделку. Еще раз, необходимо убедиться, что при демонтаже не будут повреждены водопровод и газопровод. Затем, плиты цепляются специальными крепежными элементами к подъемному крану, раскачиваются и поднимаются вверх. Так происходит демонтаж плит.

Определение стоимости и сложности работ

Если необходим демонтаж плиты перекрытия, цена зависит от объема работ, размеров, высоты, возможности подъезда тяжелой техники и других факторов. Для оценки стоимости работ необходимы точные описания и конструкционные особенности. При выполнении таких работ, ответственность очень высока, потому необходимо подробнейшим образом уточнить все технические детали перед началом работы. Если необходим частичный демонтаж плит перекрытия, расценка существенно, ниже, поскольку нет необходимости удалять несущую конструкцию. В любом случае, такие серьезные перепланировки необходимо рассматривать и с инженерной и с архитектурной точки зрения. Поэтому расценки демонтажа плит зависят и от того, надо будет или нет сохранять целостность объекта.

Полный демонтаж перекрытий и перегородок возможен, в том случае, если несущие стены имеют достаточную, желательно, избыточную прочность. Особенно это относится к старинным строениям с толщиной несущих стен более метра. В таких случаях можно удалить все перекрытия, тем более, они, в основном, деревянные, стены, оставив только каркас здания для дальнейшей перепланировки.

Особенно осторожно следует вести демонтаж пазогребневых плит, которые крепятся путем приклеивания друг к другу. Подобная конструкция намного прочнее, чем деревянные перегородки

Демонтаж деревянных перекрытий, обычно несколько проще, поскольку его можно выполнять по частям. При выполнении демонтажных работ деревянных перекрытий обязательно нужно использовать дополнительные крепления и балки, предотвращающие обрушение и закрепляющие несущие конструкции.

Частичный демонтаж необходим при устройстве лестниц, устройстве выводных труб печей и каминов, устройстве вентиляционных отверстий, канализации, стояков. В этом случае производиться частичный демонтаж плит покрытия.

demontazh.spb.ru

Виды насадок

Строй работы по обработке бетонных плит либо стенок производятся, обычно, с помощью перфоратора, который нередко мастера именуют буром. Данный функциональный инструмент продается в полной комплектации с насадками. Их размеры бывают различными. К главным насадками перфоратора относят зубило, сверло, коронку, алмазный бур и пику. Самое длинноватое посреди насадок сверло.

Бур характеризуется спиралевидной формой, и его употребляют для просверливания цилиндрических отверстий. Зубило позволяет производить демонтаж, им убирают старенькую плитку, штукатурку и прочую отделку. Пика имеет большой поперечник и, в отличие от сверла, способна стремительно пробивать отверстия в бетонных перекрытиях. Канальный бур предназначен для сотворения канавок в бетоне во время монтажа коммуникационных систем. Коронку же используют в этом случае, когда необходимо пробурить отверстия определенного поперечника под выключатели и розетки.

Данный вид насадки отличается от обыденных сверл тем, что имеет форму «хвостика». Буры относят к разовым инструментам, потому что они после долговременной эксплуатации фактически не подлежат обновлению и заточке. Основным преимуществом бура считается то, что он способен при сверлении очищать с отверстий бетонную крошку. Эту насадку рекомендуется выбирать для бурения глубочайших дыр, для сверления сквозных и глухих дыр в бетоне подойдет бур поперечником от 6 до 32 мм.

Сверло

При выборе сверл принципиально глядеть на их «хвостик». Это связано с тем, что конструкция патрона и аппарата нередко не соответствует хвостику сверла. Для обработки бетонных поверхностей отлично подходят сверла Speed X SDS-max. Они долговечны, обустроены дополнительными режущими элементами и гарантируют резвое бурение. Большая часть сверл также имеет особые каналы для отвода пыли, они расположены в головке насадки, обеспечивают четкое направление ударных волн и умеренно распределяют ударную силу.

Чтоб стремительно и отменно просверлить бетон, следует использовать сверла поперечником от 12 до 52 мм. Их длина бывает разной и составляет от 200 до 1200 мм. Выбор того либо другого размера сверла находится в зависимости от трудности работ и глубины отверстий. Главной особенностью сверл будет то, что их спиральная часть располагается под определенным углом. Благодаря этому насадки стремительно сформировывают отверстия и убирают с их отработанный материал.

Фреза

Представляет собой особенный вид насадки, с помощью которой можно без особенного труда сделать хоть какое по трудности и размеру отверстие, в том числе и для подрозетников. Если работы производятся по армированному бетону, то необходимо получать фрезы поперечником от 68 мм. При всем этом во время бурения принципиально учесть плотность поверхности и желаемую глубину отверстия. Для больших и глубочайших отверстий нередко используют фрезы поперечником от 100 до 150 мм.

READ Порядок Разборки Перфоратора Бош

Целесообразность устройства монолитного перекрытия

Свои достоинства и недостатки есть как у готовых плит перекрытия, так и у плит, залитых единым монолитом по месту. Выбирать тот или иной вариант нужно, сравнивая их особенности и проецируя на свои обстоятельства: условия строительства, технические и финансовые возможности.

Достоинств у монолитных перекрытий действительно много.

Возможность изготовления нестандартных плит.

В частных домах применение готовых железобетонных изделий ограничивается их стандартными формами и габаритами. Их невозможно использовать для перекрытия эркеров, выносных фигурных балконов, других помещений, размеры которых не позволяют разложить готовые плиты с опорой на несущие стены. Зато своими руками можно залить перекрытие любой конфигурации.

Выносной балкон с опорой на колонны Источник plazma-m.ru

Отсутствие стыков и швов.

Цельная конструкция – это невозможность смещения плит относительно друг друга с образованием трещин вдоль стыков и риском протечек, нарушения тепло- и звукоизоляции.

Равномерное распределение нагрузок.

Монолитная плита является частью коробки здания. Все возложенные на неё нагрузки равномерно распределяются по всему периметру стен и также равномерно передаются на фундамент.

Высокая прочность и долговечность.

В монолитной плите нет пустот и стыковочных зон, поэтому она при равной толщине со сборными конструкциями выдерживает большие нагрузки.

Монолит заливается целиком на всю площадь этажа Источник alacrisstroi.by

Что касается экономической выгоды, то этот пункт требует индивидуальных расчётов, иначе результат может оказаться неожиданным. Большинство частных застройщиков считают, что изготовление бетонной плиты обойдётся дешевле монтажа сборных перекрытий исходя из стоимости самих плит, их транспортировки, погрузочных работ и применения спецтехники для подъёма на этаж и укладки.

Но доставка огромного количества арматуры и готовой бетонной смеси – это тоже транспортные расходы, а для подачи раствора на высоту необходим бетононасос. Плюсуем сюда расходы на изготовление опалубки и подпорных конструкций. И только после этого можно сравнивать затраты по двум вариантам и смотреть, насколько существенной получается разница.

Самый бюджетный вариант – все, вплоть до приготовления бетона, делать своими силами. Но для этого нужно знать, как залить перекрытие между этажами своими руками правильно, как добиться прочности самодельного раствора, как сэкономить на опалубке. И быть готовыми к тому, что работа отнимет много времени и потребует недюжинных физических усилий.

В одиночку залить перекрытие большой площади невозможно, нужны помощники Источник pobetony.expert

Высокие временные и трудовые затраты – не единственный минус монолитных перекрытий. Ещё один серьёзный недостаток связан с тем, что после их заливки продолжать работы на объекте можно будет не раньше чем через месяц, когда бетонная плита обретёт проектную прочность. На протяжении этого времени она будет требовать внимания и выполнения мероприятий по предотвращению появления усадочных трещин.

Демонтаж бетона: стяжка

Еще одним видом демонтажных работ является демонтаж стяжки пола. Этот процесс требует особых навыков и запаса терпения. Стяжка пола понадобится, если на бетонном полу появились трещины и неровности, возникла необходимость понизить напольное покрытие, под полом проходят коммуникации и они требуют ремонта и т. д. Демонтаж бетонной стяжки пола может осуществляться вручную и «машинным» способом.

Необходимые инструменты и приспособления:

отбойный молоток или перфоратор;
перчатки;
защитная маска.

Демонтаж бетона может быть полным и частичным. Самый лучший способ при демонтаже бетона, как уже было выше сказано, это алмазная резка. Она предусматривает ограничение шума и более удобна в использовании. Но когда нет такой возможности, можно воспользоваться отбойным молотком или перфоратором. При любом методе демонтажа бетонного пола за основу берется разбивание бетона на мелкие кусочки. Нужно заранее обдумать, каким образом мусор после разбивания пола будет выноситься. Если демонтаж пола проводится в жилом доме, нужно заранее обговорить с соседями возможные неудобства.

Этапы демонтажных работ

Техкарта демонтажа перекрытий четко регламентирует схему работ, каждый этап которой должен строго соблюдаться:

установление вида материалов, используемых для изготовления перегородки. От структуры конструкции напрямую зависит выбор технологии демонтажа;
проверка каждого конструктивного элемента на его целостность и наличие дефектов;
оценка надежности несущих конструкций сооружения;
выбор безопасного места для устройства временных настилов, по которым будут передвигаться задействованные в рабочем процессе специалисты;
подготовка площадки для стройматериалов и образовавшегося при разборке перекрытий строительного мусора;
укрепление ослабленных участков рабочей площадки;
проведение работ, обеспечивающих защиту здания от разрушения при демонтаже перекрытий;
удаление электропроводки, перемычек, сантехники и других коммуникационных сетей для исключения рисков аварийности и травматизма;
заделка ненужных проемов;
демонтажные работы.

Соблюдение такой схемы позволяет с максимальной безопасностью и эффективностью провести демонтаж перекрытий

Также внимание следует уделить на то, что только при наличии разрешительной документации можно начинать рабочий процесс

Как правильно выполнить опирание плиты перекрытия на несущие стены

Важно знать, каким образом можно устанавливать перекрывающие панели. Возможны два варианта:

по двум противоположно расположенным сторонам. Короткие участки устанавливаются на две опоры, арматурный каркас компенсирует изгибающие напряжения. Изделие при этом равномерно деформируется под воздействием нагрузок, сохраняет целостность благодаря арматурному каркасу;
на три опоры, образующие цельный контур. Способ применяется при расположении плит по краям помещения с опиранием длинной стороны на стену

При установке важно длинную сторону опирать на расстояние, не превышающее высоты изделия. Армированная конструкция изгибается не всей плоскостью, а свободным краем.

Запрещается производить установку следующим образом:

опираясь на стены длинными сторонами. Возможно образование трещин и нарушение целостности, так как арматурный каркас компенсирует напряжения только в продольном направлении;
на три последовательно расположенные опоры. Велика вероятность выгиба центральной зоны плиты в противоположную сторону с образованием в верхней части растянутого участка. Однопролетная конструкция может треснуть;

Правильное и неправильное опирание плит перекрытия

на две опоры с консольным вылетом крайней части панели. Неопытные застройщики такой вариант применяют для устройства балкона, но с возрастанием консоли имеется риск разрушения конструкции;
на отдельно расположенные торцы колонн. Этот способ противоречит принципу функционирования арматуры, которая не может обеспечить целостности изделия и выполнять возложенные функции в таких условиях;
с односторонним или двусторонним защемлением крайних участков. Защемленные панели по принципу работы отличаются от элементов с шарнирным опиранием. Защемление может вызывать образование нежелательных трещин.

Разборка отдельных частей здания

Рисунок 3. Разборка бетонных перекрытий Выбор метода демонтажа бетонных перекрытий зависит от многих факторов: количества этажей, наличия здания по соседству, финансовых возможностей.

Бетонные перекрытия

Этот процесс является сложным и опасным. Представленная конструкция — основа для стен высшего уровня (чердака или этажа). Для ее изготовления используется бетон высокого качества, поэтому разрушение требует тщательной подготовки. Самостоятельно выполнять этот процесс не рекомендуется.

Для работы понадобится гидравлическая подушка, подъемный кран, домкрат, резаки с алмазным напылением. При необходимости подбираются пневматические устройства. Демонтаж бывает полным или фрагментарным. Второй вариант необходим для организации прохода между уровнями здания. Работы проводятся так:

Прежде всего, фрезеруют пол, убирают напольное покрытие.
Далее, под плитой устанавливаются подпорки, после чего начинается непосредственная разборка. Для работы нельзя использовать ударные методы, так как они могут разрушить соседние или смежные конструкции. Особенно это касается многоэтажных или старых зданий.

Если плиту нужно разобрать частично, потребуется применение стоек-домкратов.

Разборка стяжки пола

Для демонтажа бетонной стяжки пола применяют перфоратор или гидравлический молот. Работать нужно в перчатках, маске и защитной одежде. Если требуется разборка части настила, применяется фрезеровка.

Демонтаж кирпичных дымовых труб

Еще одна, достаточно распространенная ситуация, поскольку подобные сооружения были характерны для котельных, работавших на твердом топливе, угле в частности. Разборка кирпичных конструкций, как и валка, их целиком, требует соблюдения установленных мер безопасности. Прежде всего, необходимо возвести ограждение при демонтаже трубы котельной.

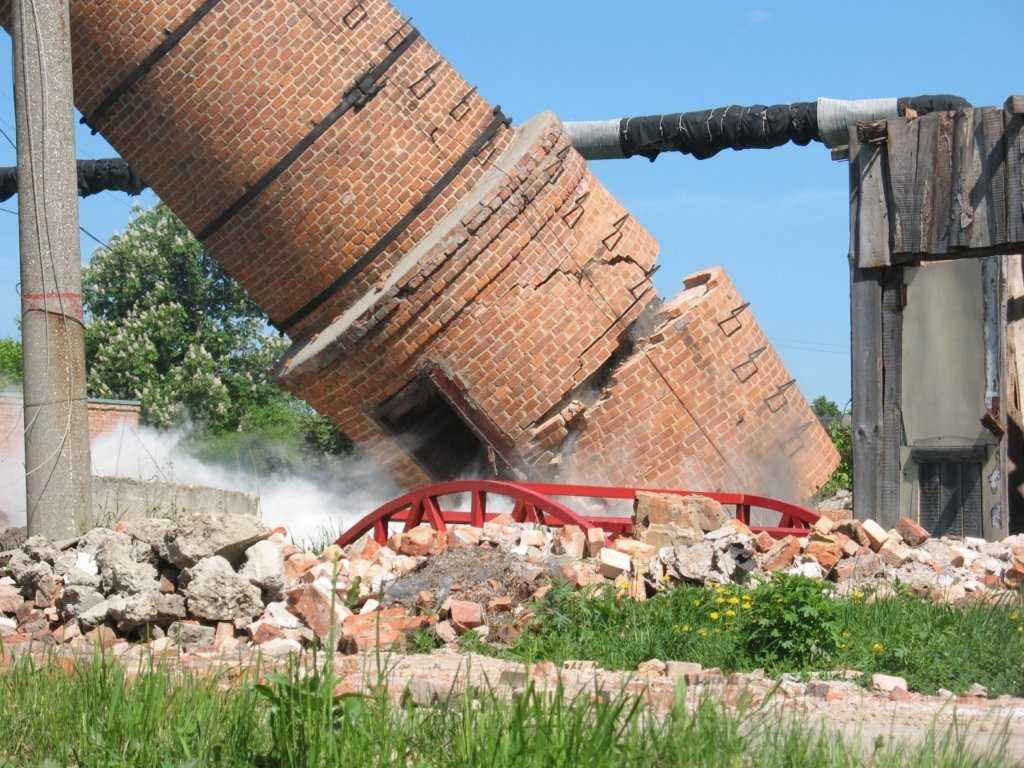

Опасный демонтаж дымовых труб

Если дымоотвод находится вдали от жилых сооружений, а прилегающим зданием остается только уже неработающая кочегарка, то возможен обвал конструкции целиком. Для этого разрушается часть основания трубы с использованием такого набора инструментом, как отбойный молоток, перфоратор или лом. Разрыв дымоотвода, как при валке целиком, так и разборке по частям осуществляется домкратом или гидроклином. Это позволяет выполнить направленный разрыв связующего материала при кирпичной кладке или бетона у ж/б конструкций. В частности, разрывное усилие гидроклина составляет 250 тонн.

Демонтаж кирпичной дымовой трубы

Ручной демонтаж котельной трубы из кирпича, других дымоходов аналогичного исполнения, часто осуществляется вручную, методами промышленного альпинизма. Преимущество подобного подхода — стоимость, хотя и достигаемой, в ущерб времени. На ручной демонтаж кирпичной дымовой трубы цена существенно ниже, нежели ее развал с помощью специальной техники. Существуют две разновидности разбора кирпичного дымоотвода:

Снаружи. Разбираемые блоки сбрасываются внутрь конструкции, тогда как рабочие площадки оборудуются с ее внешней стороны.
Внутри. Этот вариант предусматривает оборудование территории около сооружения: выставление ограждений и прочее. Радиус безопасной зоны, составляет от трети до половины высоты конструкции.

Среднее время демонтажа кирпичного дымоотвода высотой около 40 метров составляет от двух до трех рабочих недель. В случае аварийного состояния сносимого объекта, продолжительность работ может увеличиться.

Демонтаж опасная работа

Видео демонтаж дымовой трубы:

Подготовка к демонтажу стен

Для демонтажа кирпичной стены понадобятся: перфоратор, дрель, электролобзик и электроотвертка.

Выполнение демонтажных работ следует проводить с непременным использованием защитных средств. При разборе стен образуется мелкая пыль, которая способна нанести здоровью серьезный вред, поэтому необходимо пользоваться спецодеждой и защитными очками. Желательно также надеть респиратор.

Для того чтобы разобрать кирпичную стену, можно прибегнуть к помощи профессионалов или же обойтись собственными силами.

Стоимость, в которую обойдется демонтаж кирпичных стен, будет зависеть от некоторых особенностей постройки и от ее величины.

Если обратиться за исполнением таких работ к профессионалам, они применят в процессе сноса электроинструменты, разнообразные приспособления для очищения от скрепляющего состава кирпичей вручную.

Перед началом демонтажа подготовку надо производить в зависимости от конкретных условий работы. Например, иногда требуется разобрать в доме только одну стену, то есть перегородку.

Следует учесть, что кирпичи довольно тяжелы и при падении их на пол его покрытие может оказаться поврежденным. Надо в таком случае создать на полу защитный слой (подойдут старые одеяла, ненужное тряпье). Мебель из помещения необходимо вынести.

Для того чтобы быстрее разобрать кирпичную стену, отбойный молоток следует направлять на соединения кирпичей.

Заранее должна быть убрана электропроводка. Для этого следует полностью отключить питание – в противном случае появляется риск, что во время работы провода будут повреждены кирпичными осколками, инструменты угодят на оголенный провод, произойдет замыкание или пострадают люди.

Полезно время от времени обрызгивать стену водой – получается больше грязи, но мокрая пыль не попадает при дыхании внутрь, при этом здоровью наносится меньший вред. Рабочим, осуществляющим демонтаж, непременно следует пользоваться защитными очками.

Сперва с кирпичного строения, предназначенного к демонтажу, надо полностью удалить оконные и дверные конструкции, убрать штукатурку. Демонтаж начинается с того, что в стыках потолка и перегородки выбивают несколько элементов. Прочность соединения кирпичей можно нарушить сильными ударами, для чего чаще всего используют кувалду. Не стоит разбирать стены сразу же крупными кусками – лучше отделять по возможности несколько кирпичей.

Основные типы железобетонных плит перекрытия

Таблица 1. Разновидности пустотных плит

Название

Внешний вид

Особенности

ПК и ПНО

ПК – универсальные плиты толщиной 220 мм. ПНО – облегченные (160 мм) для малоэтажного строительства.

Производятся по старой опалубочной технологии – в специальные формы укладывается армирующий каркас и пустотообразователи, заливается бетон, производится уплотнение специальным виброоборудованием.

ПБ, 3,1ПБ и 1,6 ПБ

ПБ – стандартные изделия толщиной 220 мм.

3,1ПБ и 1,6 ПБ – облегченные плиты высотой 160 мм, предназначенные для применения в малоэтажном строительстве.

Изготовляются согласно современной безопалубочной технологии – на специализированной конвейерной линии. Получившаяся плита-полуфабрикат разрезается на плиты нужных габаритов.

Также заводами выпускаются ребристые изделия, которые отличаются наличием продольных ребер жесткости, проходящих по всей длине. Подобные ЖБИ обладают повышенной стойкостью к вибрационным нагрузкам, поэтому применяются в основном при строительстве зданий в сейсмоактивной местности.

Рисунок 2. Ребристые железобетонные изделия
