Столярный верстак своими руками: чертежи, размеры фото

Как правильно спроектировать своими руками слесарный верстак

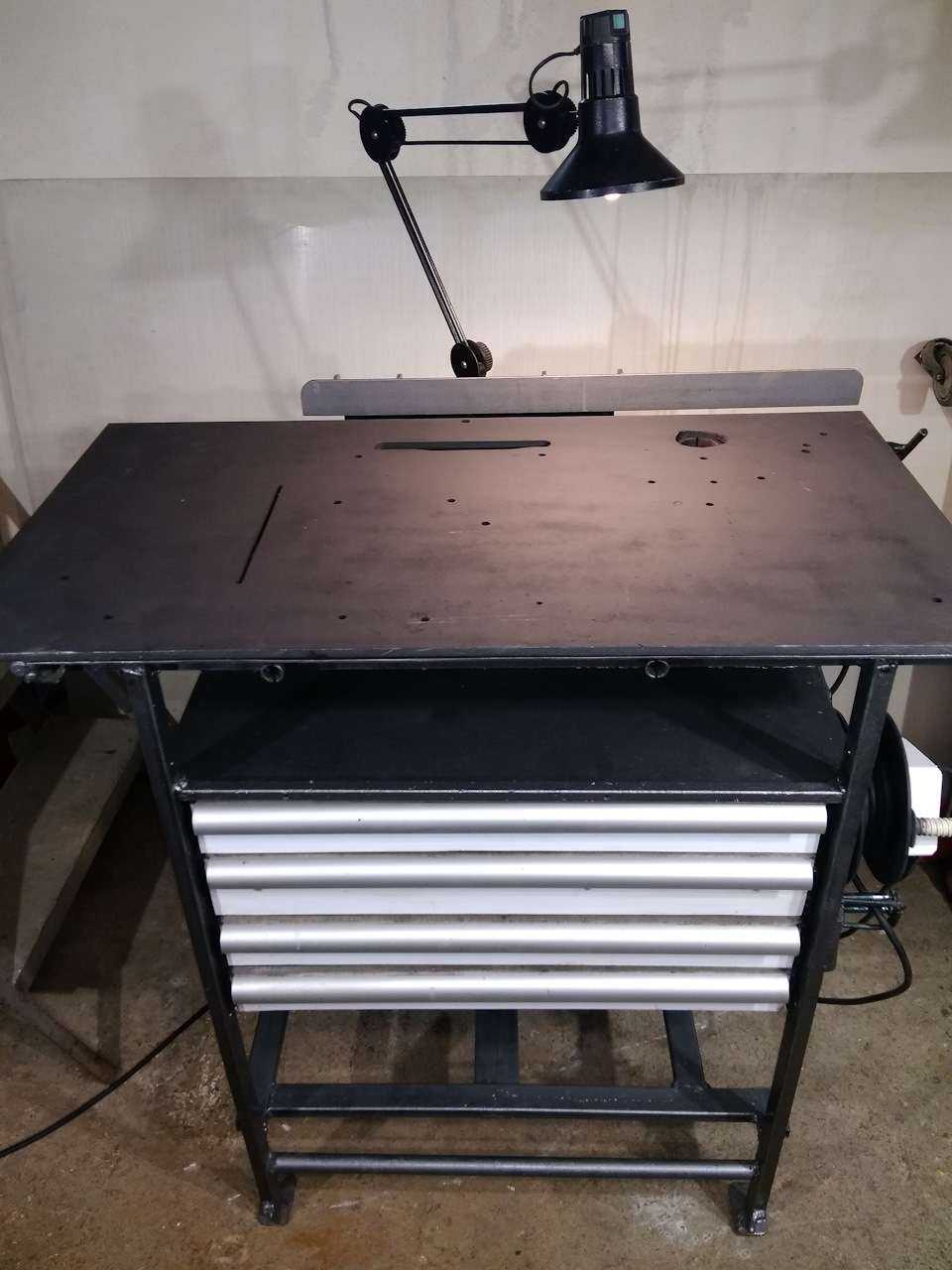

Можно купить готовое китайское слесарное «чудо» или за полцены сторговаться за подержанный вариант металлического верстака из авторемонтной мастерской. Оба случая явно стоковые. Ни по прочности, ни по размеру, ни по уровню комфорта для слесарной работы своими руками они не подойдут. А последний фактор в слесарном деле один из главных. Самый реальный способ обзавестись хорошим металлическим верстаком – сделать его своими руками по собственному рассудку и разумению.

При изготовлении слесарного верстака своими руками необходимо учесть несколько простых условий удачной конструкции металлического верстака для слесарных работ:

Высота конструкции должна быть таковой, чтобы уровень металлической рабочей столешницы приходился вам на уровне пупка. Это значит, что если подойти к металлическому столу впритык и положить ладони на поверхность, при нормальной высоте верстака руки будут слегка изогнуты в локтях, а кисти будут соответствовать уровню брючного ремня;
Размах металлического верстака не столь серьезен для комфортной работы, как его высота

Находясь в срединной точке слесарного верстака, вы должны доставать своими руками до любого из его краев, сделав полшага, максимум шаг;
Самым важной характеристикой слесарного верстака была, есть и будет всегда — прочность слесарной конструкции. Она никогда не бывает избыточной

Прочность металлического каркаса должна выдержать любые удары и катаклизмы, и при этом не развалиться или, хуже, – опрокинуться, травмировав хозяина.

Совет! Не пытайтесь заменить металлический верстак деревянным слесарным, оббитым металлом.

Подобный вариант возможен, если вы построите своими руками каркас верстака из бруса старой акации или мореного дуба. В иных случаях на проведение серьезных слесарных работ на таком столе рассчитывать не приходится.

Ошибки при сборке

Важно хорошо понимать, чего не стоит делать при проектировании и сборке металлического верстака

Первым делом стоит обратить внимание на место, где будет установлен слесарный верстак. Часто при заливке пола в гараже руководствуются правилом «и так сойдет»

Но это приводит к большим перепадам плоскости, что отрицательно сказывается на слесарном верстаке. Например, некоторые мастера, решившие изготовить для себя слесарный верстак на восьми или шести опорах, сталкиваются с тем, что после установки половина опор находится в воздухе, а сам верстак перекидывается из стороны строну.

Работать за таким слесарным верстаком очень неудобно, а мелкие детали постоянно теряются. Выходом из сложившейся ситуации может стать сооружение регулируемых опор. В этом случае в нижнюю часть устанавливаются мощные болты, которые позволят выровнять слесарный верстак в горизонтальном положении. Другим вариантом будет предварительная подготовка поверхности. Для этого убирается часть стяжки, которая уже залита и заливается новая, которая выравнивается четко по горизонту. В этом случае не потребуется изготовление дополнительных деталей для опор слесарного стола.

Другим решением такой ошибки является уменьшение количества опор до 4 штук. В этом случае будет проще добиться правильного положения даже на неровной поверхности. При правильном проектировании и сооружении каркаса не должно возникнуть проблем с устойчивостью всей конструкции. Дополнительно в нижней части слесарного верстака сооружается полочка или несколько полочек для хранения расходников и инструментов. Одна из них должна находиться как можно ближе к поверхности пола. В этом случае тяжелый инструмент, который на ней можно расположить, будет выступать балансиром для всего каркаса.

Рукоделие для дома своими руками для спальни

Необычно украсить стены спальни помогут гирлянды и фотографии. Но для этого не понадобится тяжелых рамок со стеклом или каких-либо специальных штучек. Фотографии можно вещать на леску, веревочки или прям на стену на двухстороннем скотче. А одноцветные гирлянды создадут атмосферу уюта и романтики.

Полки необычной формы добавят в интерьер свежести.

Отличная идея для девочек, чтобы организовать свои украшения. Понадобятся ветки, шнуры и декоративные гвозди. Последние нужно набить на ветки на необходимом расстоянии и на шнурках повесить на стенку.

Новое – это хорошо забытое старое. С декором то же самое. Не обязательно покупать новый комод или шкаф, когда у вас есть старый. Его можно просто покрасить. И тогда любимая вещь вам прослужит еще не мало лет.

Для экономии пространства есть одна очень простая «фишка» — стена-стеллаж. Это поможет избавиться от большинства шкафов в комнате.

Добавьте волшебства в свою спальню с помощью ватных облаков и гирлянд.

Старая лестница может послужить не только вешалкой для одежды, но и библиотечной полочкой. Такое решение кажется странным, однако вы только попробуйте – это реально удобно.

Самый важный элемент спальни – кровать. Большое двуспальное ложе – это же мечта. Однако, зачастую, стоит такая вещь дорого. Не стоит отчаиваться, ведь сделать свой каркас для кровати совсем не сложно. С помощью деревянных реек разной толщины, саморезов, пилы и морилки можно сделать каркас для кровати именно таким, как вам хочется.

Собираю материалы и инструменты

Для сборки верстака использовалась:

Фанера березовая толщиной 18 мм.
Фанера березовая толщиной 15 мм.
Шурупы 3×30 PZ1 для ног и подрамников. Я использовал 30 шт. на ножки, 8 шт. на короткую полку, 23 шт. на длинную полку, 18 шт. на поперечины, 6 шт. на верхнюю часть блока и 10 шт. на столешницу, что в сумме составляет 292 шт.
Шурупы 4.5х70 Т20 для сборки верстака. 8 шт. ушло на каждый подрамник, в общей сложности 48 шт.
Шурупы 4×40 PZ2 для верха и полки. 6 шт. на полку, 15 шт. для верхней части блока и 27 шт. для верхней части стола. Всего 54 шурупа.
Клей для дерева.
Масло.

Применялись следующие инструменты:

Дрель и сверла 2 и 3 мм. Размер 2 мм — для винтов 4×40, размер 3 мм — для винтов 4.5×70.
Шуруповерт и биты PZ1, PZ2 и T20.
Циркулярная пила.
Настольная пила.
Электрический лобзик.
Различные зажимы для склеивания деталей и для удержания рамы на месте во время сборки.
Кисть и чистая ткань для нанесения масла.
Шлифовальная бумага 80 и 180.

Выбор винтов

Для сборки верстака я использовал 3 типа шурупов. Я дам небольшое объяснение, почему я их выбрал:

3×30 PZ1 — при склеивании двух слоев фанеры (18 18=36 мм) этот шуруп не должен полностью проникать во второй слой — его длина 30 мм. Эти шурупы будут зажаты между несколькими слоями фанеры, поэтому был необходим винт с потайной головкой.
4.5×70 T20 — эти шурупы предназначены для сборки, поэтому они должны выдерживать некоторое усилие. Мне нужен был шуруп толщиной не менее 4 мм. Ножки имеют толщину 90 мм, поэтому их длина должна быть меньше 80 мм.
4×40 PZ2 — для этих шурупов у меня не было особых требований. Ними крепил полки, поэтому взял самый распространенный винт с потайной головкой.

Как сделать приспособление для заточки ножей своими руками: чертежи и фото-примеры

Без ножа на кухне не обходится ни один дом. Правильную заточку без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Вариант домашнего устройства для заточки лезвий

Для каждого ножика необходимо соблюдать определенный угол заточки:

Бритва и скальпель требуют угол в 10-15⁰.
Ножик для нарезания хлебобулочных изделий – 15-20⁰.
Классические многофункциональные ножи – 25-30⁰.
На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.

Таким способом можно регулировать угол заточки

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило из двигателей от стиральных машин своими руками.

Самодельный точильный станок из мотора стиральной машины

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от стиральной машины приготовьте:

сам мотор;
металл для кожуха с толщиной от 2 до 2,5 мм;
трубочка для фланца;
камень для заточки;
гайки;
пусковой механизм;
кабель для подключения к электросети;
уголок из металла или брус из дерева для станины.

Пошаговое описание изготовления станка можете посмотреть в видеоматериале:

Watch this video on YouTube

Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.

Легкий вариант точила от «самоделкиных»

Ход работы по созданию такого простого приспособления будет следующим:

Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.

Материалы для работы

К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.

Вариант готового точила

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

Как сделать приспособление для заточки сверла по металлу своими руками

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

Удобный вариант для повседневного использованияРазвернутый чертежГотовый домашний станокДругой удобный вариант

Чтобы понять, как правильно по чертежам собрать собственный станок для заточки сверл, посмотрите видеоматериал по теме:

Watch this video on YouTube

Подготовка к сборке. Распил досок.

Для удобства работы необходимо распилить имеющиеся материалы на заготовки в соотвествии с распиловочными картами. Самая простая операция – это распил бруска, т.к. потребуется всего две детали одинаковой длины и они обе умещаются на одном бруске. Тем не менее ниже приводится пример распиловочных карт.

Брусок 30х40х2000
№ доски	1
Распил 1	660
Распил 2	660
Остаток	680

Раскладка угловая 14х14х2100
№ доски	1
Распил 1	660
Распил 2	660
Распил 3	350
Распил 4	350
Остаток	80

Доска 40х96х3000
№ доски	1	2	3	4	5
Распил 1	900	900	900	610	700
Распил 2	900	900	900	610
Распил 3	700	700	700	610
Распил 4	458	458	458	610
Распил 5	458
Остаток	42	42	42	102	2300

Доска 20х96х3000
№ доски	1	2	3	4
Распил 1	900	650	650	378
Распил 2	650	650	650	378
Распил 3	650	650	672	378
Распил 4	378	650	672	378
Распил 5	377	378	100	378
Распил 6	100	378
Остаток	45	22	156	732

Если Вы ещё не поняли, как пользоваться распиловочной картой, то прочтите следующее объяснение. Первая строка таблицы означает номер доски. Вторая обозначает сколько материала у Вас останется на каждой доске после отпила всех заготовок. Далее каждая строка – это длина очередной заготовки, которые умещаются (и следовательно должны быть отпилены) на каждой доске. Все размеры даны в миллиметрах.

Например, на доске строганной 40х96х3000. под номером три умещаются две заготовки по 900 мм. каждая, одна заготовка длиной 700 мм. и одна – длиной 458 мм. При этом после распила у Вас останется приблизительно 42-мм обрезок. «Приблизительно» – потому что толщина пила в расчёт не берётся.

Все доски сложите в отдельные стопки, согласно их длине. Должно получиться так, как указано ниже в таблицах.

Брусок 30х40х2000
Длина, мм	Кол-во	Код
660	2	Б1

Раскладка угловая 14х14х2100 мм
Длина, мм	Кол-во	Код
350	2	Р14_1
660	2	Р14_2

Доска 40х96х3000 мм
Длина, мм	Кол-во	Код
700	4	Д40_1
458	4	Д40_2
610	4	Д40_3
900	6	Д40_4

Доска 20х96х3000 мм
Длина, мм	Кол-во	Код
377	1	Д20_1
378	8	Д20_1
650	8	Д20_2
900	1	Д20_3
672	2	Д20_4
100	2	Д20_5

Крепёж
Наименование	Кол-во	Код	Цвет
Болт с гайкой и шайбой M8x100	16	Б8
Саморезы 3.5х45	26	С3,5
Саморезы 4.2х90	16	С4,5
Шкант 10х50	8	Ш

Объединяем столярный и слесарный верстак

На даче у нас не так много времени, места и средств, чтобы делать отдельно два верстака для работы, хотя понадобиться может как столярный, так и слесарный верстак. Чтобы сократить расходы и потери времени, а также не занимать много места в гараже или сарае установкой двух верстачных столов, мы предлагаем сделать из одного сразу два.

Для производства практичного рабочего места нам нужно будет немного увеличить площадь поверхности. Возможно, для этого понадобится укрепление основания дополнительными частями каркаса, на которые будет опираться столешница.

Когда рабочая часть готова, ее половину следует покрыть тонкой листовой нержавеющей сталью. Ее можно будет закрепить саморезами или специальными заклепками. Желательно производить покрытие не только верхней плоскости, но и торцевых элементов, что, кстати, можно сделать по всему периметру.

Модернизация молотка

Распространенное явление — деревянная рукоять, выпадающая из-под удара молотка. Один из способов надежно удерживать ручку — сделать надрез на верхнем конце ручки. Держатель вставляется в гнездо молотка. Разрез заполнен клеем «Момент». В паз вбивается деревянный клин.

Чтобы при работе не искать гвозди, а тем более не удерживать их зубами, в рукоятку молотка снизу вклеен круглый магнит. Магнитные гвозди всегда под рукой.
опасно случайно упасть с руки на высоте. Чтобы этого не произошло, в ручке проделывается отверстие, через которое продевается трос. Ремень сотрудника заправлен в петлю.

ВЕРСТАЧНАЯ ДОСКА

Выполнена из бука. Для быстроты изготовления и в угоду красоте текстуры дерева можно было бы сделать её из цельной плахи. Но мы пошли по другому пути: распилили плаху вдоль на делянки равного сечения, прифуговали их и переклеили между собой. При этом соблюдали правильное направление годичных колец в щите, обеспечив минимальное коробление. Иначе говоря, из куска дерева мы соорудили столярный щит. Впрочем, это никак не влияет на межсезонные колебания древесины. Что доска, что щит будут зимой сужаться, а летом расширяться. Поэтому в качестве способа соединения верстачной доски с ножками был выбран скользящий ласточкин хвост.

Отверстия под колки мы сделали диаметром 19 мм.

ТОП слесарных верстаков

Такие инструменты зачастую можно встретить в мастерской домашнего специалиста или же гараже. Надежный верстак является необходимостью, если нужно провести ряд операций.

ВЕРСТАКОФФ PROFFI-E 218

Отличный верстак, который может быть использован в мастерской или же гараже. Производитель установил для него цену в районе 22 тысяч рублей. Нужно отметить, что это известный российский бренд, который отличается отличным качеством профессиональной линейки инструментов.

Сооружена конструкция из 2 тумб. В одной из них есть полочки, где можно хранить инструмент, а во второй – выдвижные ящики. Каждая из них закрывается за счет дверей, которые сделаны из металла. Стенка сзади перешла в экран, где есть разные полки, держатели для лучшей оснастки, а также инструментов небольшого размера. А вот под областью столешницы есть полка, которая соединяет тумбы между собой. На нее могут быть установлены банки или же емкости.

Покупатели оценили данный инструмент по достоинству, говоря, что качество производства на высшем уровне, конструкция вместительная и продуманная до мелочей.

Что же минусов, то он один – высокая стоимость.

ПРАКТИК W120.WS1/F2.010

По показателям компактности и опциональности эта модель является одной из самых востребованных сегодня. Стоимость ее в районе 20500 рублей. Представлен небольшими размерами. Тумба всего одна, много места не занимает, а потому это хорошее решение для тесных помещений. Комплектующие инструменты выполнены из стали, которая покрыта полимером, не дающим возможность развиваться коррозии. Основной материал для изготовления столешницы – толстая фанера, она же имеет пропитку Акватекс.

В тумбе есть 2 полочки съемного типа. У них есть регулировка в зависимости от нужной высоты. Нагрузка рассчитана до 100 кг. Оборудована тумба дверцей из металла, который обеспечен замком. Сам инструмент предусматривает экран, в качестве дополнения может быть светодиодное освещение и аксессуары навесного характера.

Покупатели довольны своим выбором, отмечая, что инструмент собран на высшем уровне, надежен и стойки к коррозии. Недостатки все же были найдены в отзывах – на счет цены и скудной комплектации от производителя. [Всего: 0 Средний: 0/5]

Составляем проект верстака

Рабочий столярный стол следует делать таких размеров, чтобы на нем было удобно работать.Высота стола напрямую зависит от роста хозяина, которому должно быть удобно стоя выполнять любые операции. Для среднего роста человека верстак может быть от 70-90 см высотой.

Длина и ширина верстака зависит от площади помещения, в котором он будет установлен. Очень удобен стол с шириной в 80-100 см, а длиной не менее двух метров.

Необходимые крепления и конфигурация стола должна зависеть от того, какой рукой будет работать мастер, и какие операции на верстаке он будет выполнять.

Установить верстак лучше всего у окна, однако дополнительное освещение понадобится все равно. Кроме этого, рядом с рабочим местом обязательно должны быть предусмотрены розетки.

Конструкцию разборного стола можно уменьшить за счет небольшой толщины материала. В таком верстаке можно сделать складные ножки или откручивающуюся столешницу.

Требования при изготовлении конструкции

В зависимости от предполагаемых работ, столярный стол должен обладать следующими характеристиками:

Масса и жесткость конструкции должна быть достаточной для обеспечения целостности и устойчивости рабочего стола.
Наличие приспособлений для закрепления и удержания обрабатываемых заготовок (упоры, винтовые струбцины, ).
Возможность эргономичного размещения дополнительного оборудования.
Размеры будущего столярного верстака зависят от массы и габаритов заготовок, которые предполагается на нем обрабатывать.
Следует учитывать свободное пространство в мастерской. Есть проекты компактных верстаков, позволяющие организовать рабочее место даже на балконе.
Высота стола должна быть ориентирована на физиологические особенности человека, который будет за ним работать.
Размещать дополнительные приспособления следует с учетом основной рабочей руки хозяина.
Перед началом проектирования верстака нужно определиться, какой он будет – переносной или стационарный.

Наиболее подходящие габариты верстака, для работы с деревом:

длина столешницы – 2 м;
ширина – 70–100 см;
высота стола от пола – 80–90 см.

Если к верстаку не предъявляется серьезных функциональных требований, для мелких работ можно использовать письменный стол, переоборудованный под профессиональные нужды. Чтобы верстак, выполненный своими руками, имел практическую ценность, следуйте простым правилам. Если Вы никогда не имели практических навыков в работе с верстаком, прочитайте инструкцию по применению инструментов. Теоретические знания помогут обезопасить собственника во время работы.

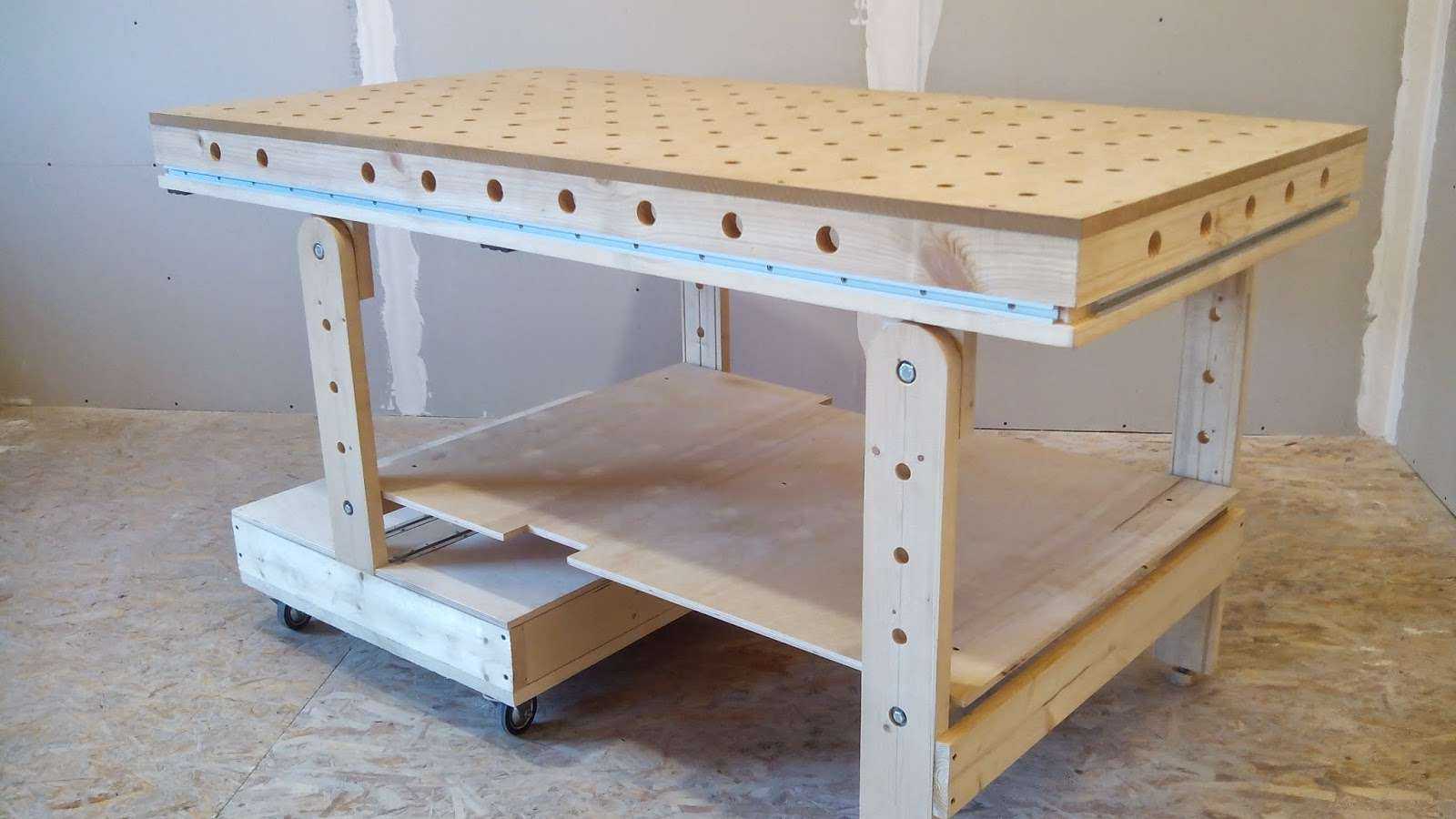

Самодельный столярный верстак.
Плюсы и минусы самодельного верстака

Индивидуальная модель
Интересный процесс
Гарантированно качественные материалы и детали конструкции
Экономия в цене

Купить б/у верстак может быть выгоднее
Задача только для опытных мастеров

Выбор проекта и составление схемы

При составлении проекта основные параметры, которые необходимо учесть – это высота, конфигурация и функциональное оснащение.

Высота. Для комфортной длительной работы высоту верстака не следует делать более 90 см. При определении этого параметра, в первую очередь, следует учитывать свой рост (если верстак делается для себя). А также важен вид столярных работ, которые предполагается выполнять чаще всего, и те, что требуют максимально удобных условий для их качественного выполнения.

Схема верстака столярного из дерева

Конфигурация. Если нет ограничений рабочего пространства, оптимальная ширина – 80 см, длина – 2 м. При конфигурировании верстака нужно учитывать наличие полок, отсеков, дверок, выдвижных ящиков, их количество и размеры.

Функциональное оснащение. Для удержания заготовок столярный верстак должен быть оборудован двумя зажимами. Передний зажим располагают слева, задний зажим находится на правом торце верстака. Данная схема расположения зажимов ориентирована на правшу. В случае если у мастера основная рабочая рука левая, зажимы располагаются зеркально относительно вышеописанного варианта.

Складная конструкция

Складной верстак целесообразно использовать в случае, когда количество рабочего пространства ограничено и необходима мобильность перемещения рабочего стола в процессе эксплуатации. В большинстве случаев столярный переносной верстак оборудован съемной столешницей и складным каркасом.

Схема крепления зажимов и упоров для верстака

Столешница может откидываться на петлях к стене, а ножки складываться под нее. При использовании этой конструкции длину ножек следует рассчитывать таким образом, чтобы они, складываясь, не мешали друг другу. То есть их длина должна быть меньше половины расстояния между ними.

Подобные столярные верстаки предназначены для обработки небольших деталей. Поэтому элементы конструкции этих столов не делают такими массивными, как на стационарных. Для изготовления опорных стоек достаточно бруса 100х40 мм, поперечных 60х40.

В качестве материала столешницы можно использовать любой плитный материал (ОСБ, ДСП, фанера). Если толщины плитного материала недостаточно, столешницу можно усилить рамкой из бруса 30х50 (сечение бруса определяется планируемой жесткостью столешницы).

Сборка складного столярного верстака производится на болты. Для того чтобы стол можно было быстро разобрать, вместо обычных гаек целесообразно использовать специальные барашковые гайки.

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритные детали можно на нем обрабатывать.

Выгода в цене

Индивидуальный проект

Доступность материалов для изготовления

Сложность работы

Прочность и долговечность

Типичная компоновка верстака:

Рабочая поверхность. Для ее изготовления лучше всего использовать древесину твердых пород, чтобы как можно дольше можно было эксплуатировать стол без замены поверхности. Толщина досок для крышки должна быть не менее 60 миллиметров.
Опоры верстака можно выполнить из липы, сосны или другой мягкой древесины. Для устойчивости стола опоры необходимо соединить между собой продольными планками.
На лицевой части рабочей поверхности навешиваются тиски, с помощью которых будут крепиться обрабатываемые изделия. На стол длиной более одного метра можно навесить двое тисков (для крупных и мелких деталей).
Для хранения фурнитуры и мелких деталей в задней части рабочей поверхности можно сделать углубления или ящички из реек.

Устройство столярного верстака.

Виды и конструктивное исполнение

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

Мобильные верстаки. Имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию. Если нет потребности в стационарном, профессиональном верстаке, то для мелких ремонтных работ или изготовления небольших деталей можно переоборудовать старый письменный стол.

Стационарный столярный верстак. Изготавливается с привязкой к определённому месту и не предназначен для перемещения в процессе эксплуатации. Оборудование этого типа позволяет обрабатывать детали любого размера и веса.Стационарный столярный верстак представляет собой надёжное, устойчивое сооружение, обустроенное в соответствии с предпочтениями владельца и особенностями помещения

Станок составного типа. Наиболее сложный в изготовлении. Тем не менее, эта конструкция в силу своей вариативности является самым практичным и функциональным сооружением. При необходимости отдельные части верстака можно легко заменить, поскольку элементы рабочего стола соединяются между собой болтовыми соединениями.

Верстак составного типа.

В помощь придет чертеж верстака для гаража. Во время проектирования верстака нужно брать в учет некоторые факторы, которые повлияют на окончательную конфигурацию. Необходимо обязательно определить размеры верстака.

В зависимости от того, какие работы будут выполняться, в конфигурации верстака необходимо предусмотреть опоры и струбцины либо винтовые тиски. Также нужно брать в учет, с какой стороны будут располагаться определенные инструменты. Габариты стола должны определяться в зависимости от площади помещения, в котором будет находиться верстак. Зачастую размеры стола делаются такими: длину делают 2,5 м, а ширину — от 90 до 120 см. Данные размеры подходят для многих мастеров и их считают оптимальными.

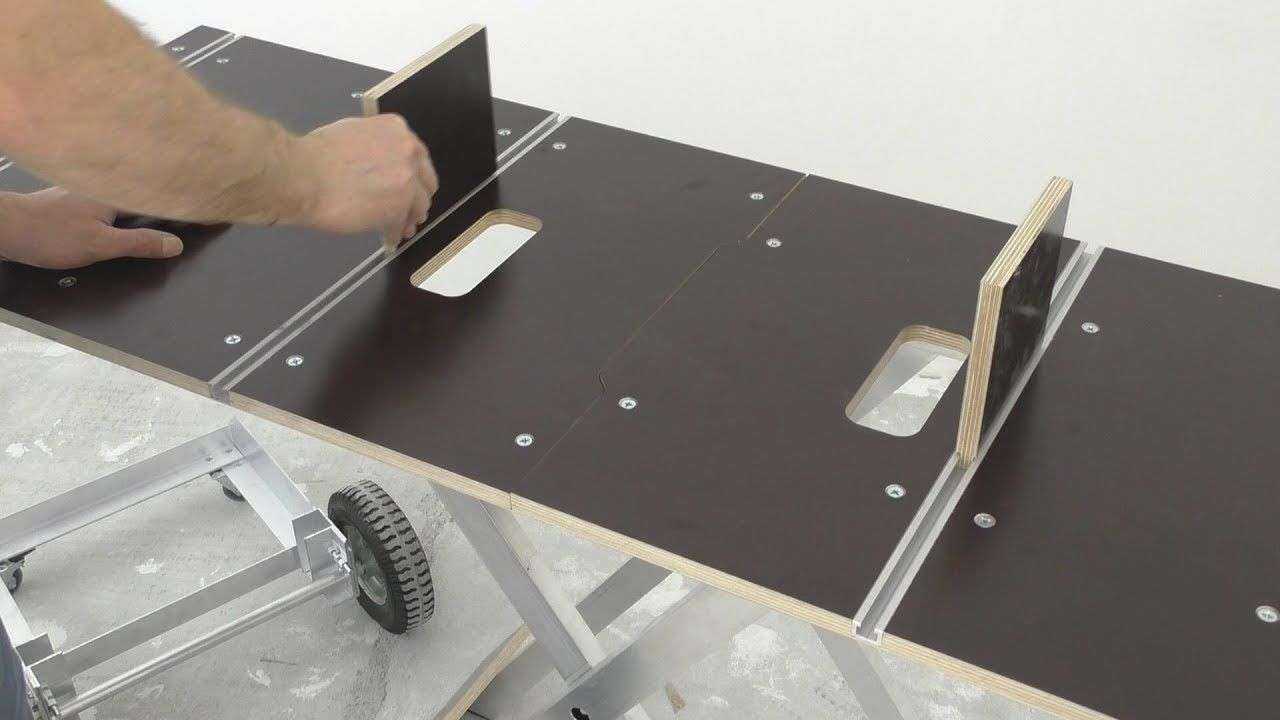

Мобильные верстаки.
