Ремонт гибкого вала гравера своими руками

Что такое электрический гравер и как он устроен

Для тонкой обработки дерева, металлов, стекла и даже камня используют гравер. Его ещё называют ручной мини дрелью или бормашиной.

Своей конструкцией электрогравер схож с электрической дрелью. Внутри корпуса находится электродвигатель с охлаждающей крыльчаткой, который передаёт вращательный момент шпинделю. На конце шпинделя закреплён съёмный цанговый патрон, в который зажимают насадки разного типа и назначения.

Корпус имеет вытянутую цилиндрическую форму, удобную для удержания одной рукой на манер авторучки. Кроме того, в патрон можно зажать гибкий вал с насадкой, а сам прибор закрепить на штативе.

Виды граверов и их особенности

Главная особенность — компактность и небольшой вес.

Существуют ударные граверы для выполнения гравировки на поверхности из металла или камня. Это узконаправленный тип устройства. Более функциональными и распространёнными являются устройства вращательного типа.

Как и любой другой электроинструмент электрические граверы можно разделить на две категории: устройства для бытового применения и профессиональные устройства.

Устройства, предназначенные для бытовых нужд рассчитаны на работу с деревом, пластиком и мягкими металлами (медь, алюминий и прочие). Обычно это инструмент малой и средней мощности, имеющий самую простую конструкцию.

Профессиональные модели, по сравнению с «бытовыми» имеют более высокие технические показатели. Такие граверы обладают высоким функционалом и способны выдерживать большие нагрузки. С их помощью можно обрабатывать практически любые материалы.

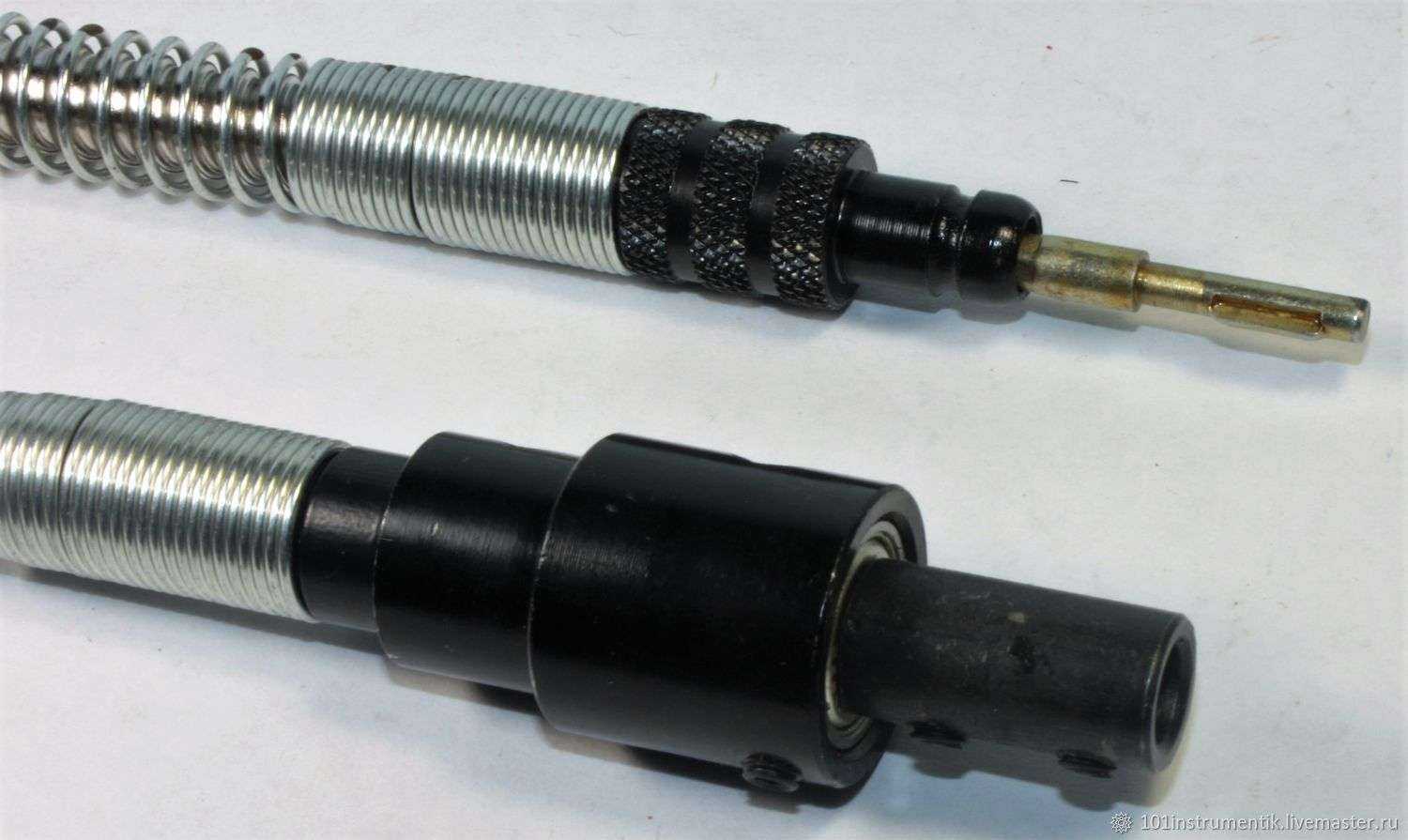

Обслуживание гибкого вала бормашины Дремель, замена подшипников рукоятки.

Приветствую! В предыдущем топике , я упомянул, что во время замены щеток, решил почистить и смазать тросик ГБ (гибкий вал), это простое обслуживание я провожу довольно регулярно, но в этот раз, решил продиагностировать подшипники рукояти ГБ и как оказалось не напрасно. Оба подшипника имели люфт, причем значительный.

Итак, разборка тросика не представляет из себя ничего сложного, откручиваем пластиковую гайку от от бормашинки и пинцетом вынимаем трос, протираем ветошью и откладываем в сторону. До этого ремонта я не разбирал ручку, просто вытирал трос и смазывал маслом для авто трансмиссий 75W-90.

Смазки такого типа очень качественные, но для смазки ГВ не подходят, они густые и создают достаточное сопротивление вращению вала. Машинка сможет проворачивать вал только на высоких оборотах и будет работать под чрезмерной нагрузкой, пока под действием центробежной силы не раскидает эту смазку между витками внутренней пружины ГВ.

Разборка рукоятки тоже не сложная, но надо внимательно присмотреться… вроде просто — откручиваем патрон, гайку пластиковую, что за ним идет…

откручиваем саморезы крестовые 2 шт., а рукоятка не колется…

… одеваем очки и находим по бокам два металлических кольца, их снимаем с помощью плоской отвертки.

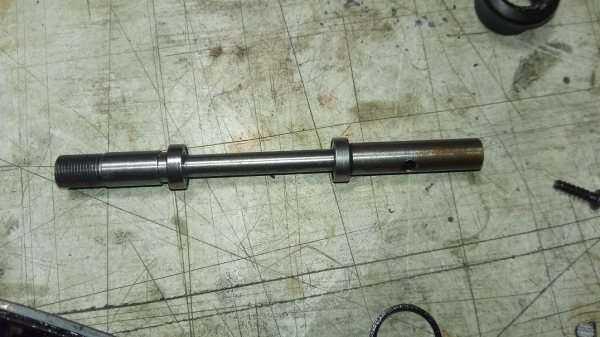

Внутри находится вал с двумя подшипниками, центрующая пластиковая втулка и простой механизм стопора вала. Теперь у нас появилась возможность достать саму внутреннюю пружину ГВ, ее мы тоже тщательно протираем ветошью и откладываем поближе к тросику, что бы им не скучно было. Также, убираем старую смазку которая со временем, по любому стекает в рукоятку. Мыть растворителями не советую, покрытие корпуса рукоятки не стойкое к такого рода жидкостям.

Вот мы и добрались до проблемы, есть вал, есть подшипники, как поменять, теоретически понятно. За информацией лезем в сеть, а там на эту тему полно волн и бла-бла-бла. Все, что мне удалось выяснить, это то, что все попытки разобрать вал завершились либо поломкой вала, подшипника — покупкой нового ГВ. Сервисные центры эти валы не ремонтируют, якобы в продаже подшипников таких не бывает… лично звонил, проверял, правду парни пишут — не ремонтирую СЦ свою технику. Проблема в том, что посадка запорной втулки, той, что имеет отверстие квадратного сечения под тросик, очень плотная, а именно ее и необходимо стянуть с вала для замены подшипников. Начитавшись, насмотревшись понял, что полностью согласен с мнением многих парней, маркетинг компании в первую очередь направлен на возможность нажиться с клиента. Решил я делать съемник…

… из того, что валялось под ногами

При помощи съемника мне удалось стянуть запорную втулку, сошла она с резким щелчком, я даже подумал, что съемник лопнул, не выдержав нагрузки — очень плотная посадка, на мой взгляд неоправданно плотная.

Перевернув съемник, снял подшипник. Вот подшипники снимались легко, как по маслу.

Внимание, подшипники можно смазывать, заточенной подкаленой проволочкой(двумя) можно подковырнуть стопорное колечко, будьте внимательны, колечко толщиной с волосок, если улетит, сделать его не получится и найти тоже. Я прилепил магнит пластилином, в непосредственной близости от колечка

На фото я ткнул этой проволокой в разрыв стопора, за кончики этого колечка и придется цепляться заточками.

Обратите внимание, подшипники разобранной ручки, НОВОГО ГВ, смазки нет, совсем нет, не было ее и на старом ГВ — у меня 300 и 4000 Дремель, 4 000 я не пользовался ГВ совсем. На подшипниках нет ни одного опознавательного знака, как у разведчиков на задании, документов, что указывает на китайскую разведку Чуть позже выяснил код подшипника: R166 ZZ. Смазку я заложил и в новом валу, и в старом

Смазку я заложил и в новом валу, и в старом

Немного упростил задачу снятия стопорных колечек, подпилил кантик отрезным диском. Теперь колечки снимаются легко, одним движением, но их по прежнему надо ловить.

Этим очистителем я продувал старые подшипники, перед смазкой. Подшипники пока не купил, снял размеры и выяснил, что они есть в наличии, от 3 до 10.

Съемник, испытания прошел на отлично и был удостоен создателем нарядной прической, без лоска, скромненько, по мужски — запилен, зачищен и слегка подкрашен. Господа, прблема решена успешно, меняйте подшипники или смазывайте, пока не поздно

ПОДШИПНИКИ R166 ZZ Всем спасибо за внимание!

Эргономичность оборудования

Выбирая электрический гравер, с которым вам предстоит работать самостоятельно, не следует просто ориентироваться на отзывы о той или иной модели

Важно понять, насколько удобным такое оборудование является именно для вас, поэтому перед приобретением гравера надо взять его в руки, оценить его вес и эргономичность. Следует иметь в виду, что работать с гравером вам придется на протяжении долгого времени, поэтому он должен быть удобным и не вызывать усталости при длительном использовании

Съёмная ручка обеспечивает максимально удобный хват

Оценивая электрический гравер по эргономическим параметрам, обращайте внимание на следующие характеристики:

качество материала изготовления и сборки;
удобство расположения выключателей и других органов управления;
удобство и оперативность смены рабочих насадок;
надежность и удобство установки гибкого вала, если он предусмотрен в конструкции;
плавность работы и уровень шума, который создает гравер.

Пластиковая резьба для закрепления гибкого вала – далеко не лучшее конструктивное решение

Естественно, не стоит выбирать оборудование, которое работает с рывками, посторонними скрипами и щелчками. Дизайн, в котором выполнен корпус электрического гравера, также является немаловажным. Работать с устройством, которое выглядит красиво, намного приятнее, чем с малопривлекательным оборудованием.

Современные модели граверов, особенно те из них, которые произведены под авторитетными торговыми марками, издают при работе совсем незначительное количество шума и отличаются невысоким уровнем вибрации. Работа с таким оборудованием, находящимся в исправном техническом состоянии, не утомляет и не доставляет никакого дискомфорта.

Функционал и применение

Гравер предназначен для работы, которую аккуратно выполнить стандартным инструментом трудно или невозможно. Это универсальное устройство. С его помощью можно сверлить мелкие отверстия, обтачивать и шлифовать миниатюрные детали, обрабатывать поверхности в труднодоступных местах, делать гравировки и использовать в качестве мини болгарки.

Электрический гравер — незаменимый инструмент в различных сферах:

ювелирное дело: гравировка и обработка ювелирных изделий;
индустрия красоты: специальными граверами пользуются мастера маникюра;
медицина: бормашина в стоматологии, приспособления в операционных;
хобби: радиолюбительство, масштабное моделирование и изготовление различных поделок;
домашнее хозяйство: от мелкого ремонта «на коленке» до работы в гараже.

И это далеко не весь список.

Какая разница между бормашинами и граверами?

Гравер – это инструмент ударного действиям, а бормашина – инструмент вращательного действия. Простой пример. Классический. Классическая бормашина. Китайская обычная бытовая. То есть здесь имеется двигатель, который вращает вал и оснастку. А вот гравер непосредственно совершает возвратно-поступательные движения. Фактически основное рабочее движение, основная функция, это делать точку на материале.

Что такое гравер?

Так как правило электромагнитный инструмент, в котором находится сердечник, электромагнит. Он ударяет по бойку и он совершает удары по материалу. Это электрический аналог перфоратора только без двигателя, а именно, с электромагнитом. Как правило, граверы имеют возможность переключения силы удара. Здесь фактически меняется состояние сердечника до подвижного элемента электромагнита. Кнопка включения-выключения, больше других регулировок здесь нет.

Характеристики граверов и бормашин

Вибрация этих инструментов не очень большая, но очень неприятный звук, работать без наушников с ним невозможно. Где применяются граверы? Очень хорошо зарекомендовали себя при работах по металлу, например, мотование поверхности, то есть удары, когда мы наносим точками рисунок и создается шелковистое покрытие на материале. Можно конечно заниматься резьбой по металлу, то есть это классический вид гравировки. Но в этом плане граверы гораздо лучше.

Электрический гравер, это очень простой и дешевый, но не очень функциональный инструмент. По каким же материалам можно работать им? Например, камню. Если это камень, подверженный скалыванию, то вполне можно работать игольчатым наконечником и скалывать, создавать какие то фигуры.

Агрессивность, производительность не очень высокая, поэтому, как правило наносится только контурной рисунок, производится мотование поверхности или аналогичные функции. А вот если вы хотите заняться резьбой по мягкому материалу, например, попробовать себя в резьбе по новому, то вам придется устанавливать стамеску из высокопрочной стали. Как правило в гравер устанавливается наконечник диаметром 3,2 мм. Обязательно комплектуется родным наконечником. Он имеет чуть более тупой угол, предназначен для работы по другим материалам.

Что еще можно сделать гравером?

Например часто показывают гравировку по стеклу. Совершают удар, скалывают микрочастицу стекла. Но до фанатизма доходить нельзя. При определенном нажатии можно просто стекло расколотить

Поэтому при работах со стеклом обязательно соблюдайте осторожность. Сильно не давите на поверхность и пользуйтесь очками. Очками нужно пользоваться

Очками нужно пользоваться.

Далее на видео с 4 минуты о том, как все-таки выбрать хорошую бормашину, например, эту.

Далее часть 2. Речь пойдет о сетевых бормашинах

Часть 3. Подвесные бормашины

Часть 4. Микродвигатели

Присоединяемые насадки поставляемые совместно с гравером

Производители граверов обычно не скупятся при укомплектовывании своего электроинструмента на различные приспособления и насадки. Совсем бедные комплектации могут обходиться несколькими десятками присоединяемых инструментов, а для больших наборов и две- три сотни не предел.

Если вы присматриваете себе подходящий электроинструмент, обратите внимание на комплект поставки, и что именно предлагается производителем в наборе. При необходимости, всегда можно докупить необходимый инструмент по демократичным ценам или даже изготовить самому некоторые виды боров, как это указывают авторы многочисленных роликов в интернете

Возможно вы рассмотрите приобретение дополнительного оборудования в виде гибкого вала и стойку для подвешивания гравера. Гибкий вал необходим для тонкой и точной работы, а универсальная стойка решит вопрос с его размещением.

Обслуживание гибкого вала бормашины Дремель, замена подшипников рукоятки.

откручиваем саморезы крестовые 2 шт., а рукоятка не колется…

… одеваем очки и находим по бокам два металлических кольца, их снимаем с помощью плоской отвертки.

… из того, что валялось под ногами

Перевернув съемник, снял подшипник. Вот подшипники снимались легко, как по маслу.

На фото я ткнул этой проволокой в разрыв стопора, за кончики этого колечка и придется цепляться заточками.

Смазку я заложил и в новом валу, и в старом

ПОДШИПНИКИ R166 ZZ Всем спасибо за внимание!

Какие операции выполняют при помощи гравера с гибким приводом

Превратить гравер с установленным на нем гибким валом в по-настоящему универсальное устройство помогают специальные насадки, к числу которых относятся:

шлифовальные и полировальные круги, позволяющие довести поверхность обрабатываемого изделия до безупречно гладкого состояния;
щетки, используемые для зачистки поверхности изделия и ее шлифовки в труднодоступных местах;
отрезные круги для резки изделий и обработки их рваных краев;
сверла, при помощи которых устройство превращается в миниатюрную дрель;
фрезы и абразивные круги, позволяющие выполнять обработку изделий в труднодоступных местах;
насадки в форме пера, при помощи которых выполняются гравировочные работы.

Чтобы обеспечить удобство работы с таким устройством, оснащенным гибким приводным валом, можно приобрести дополнительные приспособления – резиновые накладки на рукоятку, фиксатор кнопки включения и др.

Весьма полезными оказываются всякого рода держатели, в которых помимо вала и гравера можно закреплять различные насадки

К граверам, на которые устанавливается гибкий приводной вал, также относятся бормашина, используемая в стоматологии, машинка для выполнения маникюра, оборудование для обработки натурального камня и нанесения на поверхность изделий из него надписей и рисунков.

Можно также использовать гибкий вал для дрели или приобрести гибкий вал для шуруповерта. При помощи такого усовершенствования привычных электроинструментов насадка для шуруповерта или сверло могут быть с успехом применены для выполнения работ даже в самых труднодоступных местах.

Выбор электроинструмента

Перед покупкой данного инструмента нужно учитывать следующие моменты:

Если вы приобретаете гравер впервые, то нужно брать модель с полным комплектом насадок. Благодаря этому вы сразу же сможете начать работу и быстро разобраться, как удобнее будет пользоваться ими;
Определитесь с целями использования инструмента. Для шлифовки, резки или зачистки лучше брать вариант с большой мощностью. Если рядом нет розеток, то выбирайте аккумуляторные конструкции;
Для художественных работ выбирайте компактный аккумуляторный мини-гравер или сетевой вариант. Есть специальные модели, которые используются только для художественной гравировки.

Назначение и принцип действия гравера

Хотя гравер универсален, он все же предназначен для узкоспециализированной работы.

Распространенный тип – гравировальный станок с электрическим приводом, рабочим элементом которого являются съемные сопла, оказывающие механическое воздействие на обрабатываемую поверхность.

Лазерная версия этого инструмента не имеет прямого контакта с деталью, а сжигает материал высокоэнергетическим лучом.

Этот инструмент делает:

Удаление покрытий, таких как шлифование краски и шлифование мелких предметов или труднодоступных мест с помощью войлочных дисков, наждачной бумаги и шлифовальных колец.
Чистые пропилы, прецизионные пропилы по дереву и металлу. Инструмент распространен среди ювелиров, так как позволяет производить точную и аккуратную обработку материалов.
Гравировка на камне, дереве, металле и даже стекле. Такие операции выполняются при производстве, например, сувенирной продукции. Соответствующее сопло вставляется в штангенциркуль, и гравер может рисовать на различных материалах.

Кроме того, гравером наносится маркировка, в частности на металлические детали, пломбы и штампы, изготавливаются клише.

Рекламные агентства используют механическую и лазерную гравировку для нанесения текста и графики на самые разные материалы.

Операции, выполняемые при помощи гравера

Если говорить о покупке помощника для деликатных работ, то стоит выбрать надежный инструмент, который сам по себе стоит приличную сумму, даже если с ним продается ограниченное количество насадок. Дополнительные приспособления можно приобрести впоследствии дополнительно:

использование шлифовальных и полировальных кругов помогает достичь безупречной гладкой и блестящей поверхности;
щетки используются для зачистки материала от ржавчины, и шлифовки швов, которые трудно достать стандартным инструментом;
насадка в виде отрезного круга позволит получить миниатюрные кусочки заготовок и сгладить их рваные края;
набор тонких сверл пригодится при формировании мельчайших отверстий;
фрезы помогут обработать труднодоступные поверхности, для этого используют и абразивные приспособления;
компактный инструмент при помощи насадок в виде перьев предоставит возможность без труда выполнить ажурную вязь миниатюрного письма и сделать мелкие реставрационные ремонты, позволит изготовить изящные сувениры.

Для удобства выполнения операций продаются различные добавочные элементы:

резиновые накладки позволят лучше удерживать прибор во время исполнения операций;
чтобы можно было уделить больше внимания работы, а не держать кнопку в рабочем положении предусмотрен механизм фиксации кнопки;
гибкий вал для гравера позволит передать вращательный момент на насадку;
чтобы без проблем и удобно менять насадки в конструкции есть кнопка блокировки шпинделя.

Работа гравера сродни деятельности ювелира, конечно, не всегда требующая миниатюрной точности. Но критерием качества работы всегда служило применение добротных и долговечных инструментов. Гравер относится к одному типу инструмента, направление деятельности меняется с применением различных насадок. К категории граверов относят и бормашину в стоматологическом кабинете, и машинку маникюра в парикмахерской. Граверы надписей и рисунков на поверхности натурального гранита и мрамора также используют этот компактный и доступный прибор для создания памятников и поделок.

Как работать электрогравёром

Перед тем как начинать, не помешает продумать организацию рабочего места. Придется иметь дело с мелкими деталями, элементами, потребуется точность. Поэтому заранее позаботьтесь об освещении. При работе наверняка полетят пыль и мелкие частицы — застелите чем-нибудь поверхность стола, мебель.

Пошаговая инструкция

Для начала создайте заготовку — то, на что в итоге будете наносить гравировку. Многие операции, особенно по дереву — резку, шлифовку — можно выполнить электрогравёром.
Затем закрепите трафарет. Прочерчивать линии можно по бумаге, наложив рисунок на поверхность. А можно перенести прямо на материал при помощи, например, копирки. Поверхность перед нанесением рисунка нужно обезжирить. Если у вас готовый рисунок-трафарет, закрепите его на поверхности скотчем. Если работать в перчатках, на обезжиренной поверхности не останется следов. Для гравировки на стекле рисунок надо размещать под ним.
Начинайте с контура и только потом переходите к мелким деталям рисунка. Сложные линии разметьте точками, а потом соединяйте их. Светотени на рисунке, тон, если они есть, лучше делать в последнюю очередь.

Видео: изготовление деревянной полки с гравировкой

Техника безопасности

Сохранить здоровье и получить удовольствие от работы помогут эти правила:

обязательно надевайте очки;
начинайте с низких оборотов — так меньше вероятность того, что с непривычки инструмент соскочит;
прочерчивая линию, ведите при возможности гравёр от себя;
делайте перерывы, в идеале — каждые 10–15 минут, это поможет не перегреть инструмент; если в аппарате предусмотрена хорошая система охлаждения, прерываться можно и реже, но помните и о собственной усталости — обидно будет испортить работу перед самым финишем;
перед началом работы обязательно осмотрите инструмент и насадки: должен быть исправен шнур питания, насадки — без повреждений или сколов; испорченнные необходимо заменить.
расходники, диски, насадки должны по своим параметрам соответствовать инструменту, прежде всего это касается размеров хвостовика.

Уход

Меньше затрат на ремонт и больше приятных впечатлений от работы — этого можно добиться, правильно ухаживая за инструментом. Тем более что особенно трудоемких ухода и чистки не нужно.

Гравёр можно использовать, как говорят, из коробки — никаких особенных ухищрений перед первым применением инструмент не требует. А вот после использования необходимо его вычистить — просто смести пыль с наконечника и корпуса

Особенно нужно уделить внимание вентиляционным щелям. Можно использовать кисть или щетку
