Когда металл встречает эластичность: философия идеального стыка
В мире инженерных коммуникаций существует своеобразный «брак по расчету», от успеха которого зависит спокойствие целых кварталов и стабильность огромных заводов. Речь идет о союзе стального фланца и уплотнительной прокладки. Как журналист, специализирующийся на промышленных репортажах, я часто слышал от старых мастеров одну и ту же истину: трубопровод силен настолько, насколько надежно его самое слабое соединение. Мы можем закупить самые дорогие трубы и современные насосы, но если между двумя стальными дисками окажется неподходящий кусок материала, вся система превратится в источник постоянных протечек и головной боли. Понимание того, как эти два элемента взаимодействуют друг с другом, — это не просто технический навык, а настоящее искусство баланса. Фланец обеспечивает жесткость и механическую прочность, а прокладка берет на себя роль миротворца, заполняя микроскопические неровности металла и создавая непреодолимый барьер для давления. В этом тексте мы разберем, как не допустить «развода» в этой паре и почему выбор правильного компаньона для стали определяет ресурс всей системы на десятилетия вперед.
Анатомия зеркала: почему геометрия диктует условия

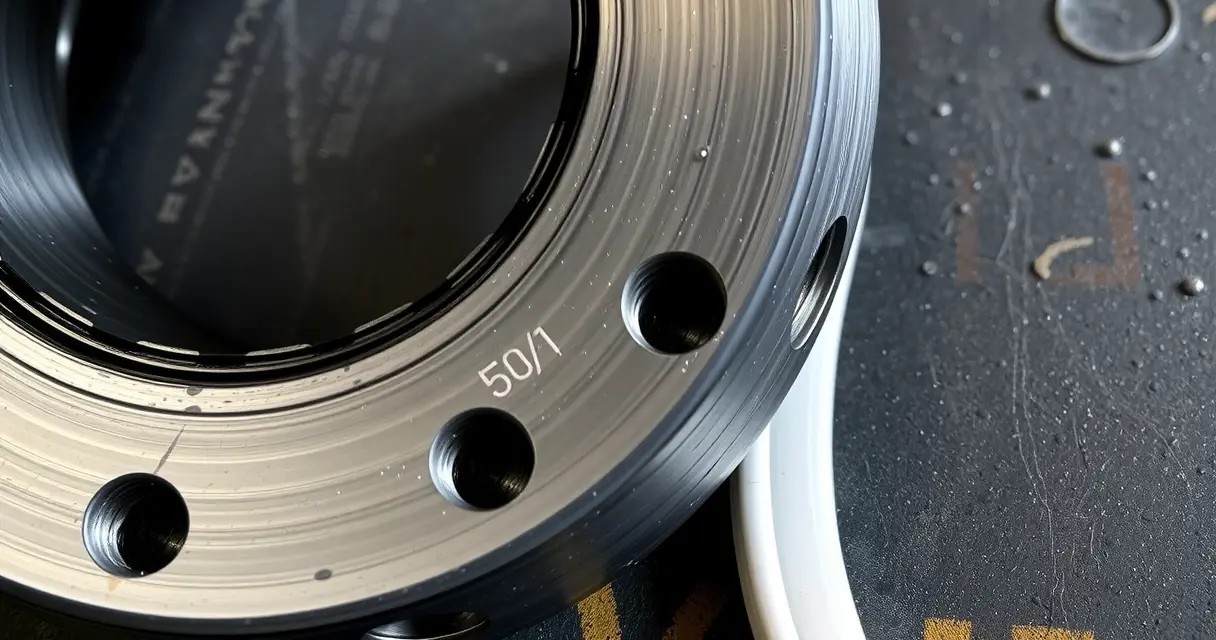

Прежде чем говорить о мягких материалах, нужно внимательно посмотреть в лицо самому фланцу, а точнее — на его зеркало. В современной нормативной базе тип поверхности (исполнение) играет ключевую роль в подборе уплотнения. Если перед нами классическая соединительная поверхность с выступом, она рассчитана на работу в паре с ответной впадиной, что создает замкнутый контур для прокладки. Это крайне важно, потому что под высоким давлением мягкий материал стремится «выползти» из зазора. Геометрия зеркала определяет, какое удельное давление будет создано на прокладку при затяжке болтов. Опытные монтажники знают: чем меньше площадь контакта, тем выше давление на уплотнитель, а значит, тем жестче должен быть материал. Нельзя просто взять резиновую прокладку и поставить ее на фланец с шипом, рассчитанный на фторопласт или стальное линзовое уплотнение — ее просто разрежет острыми кромками металла еще на этапе монтажа. Уважение к геометрии — это первый шаг к тому, чтобы ваш узел не «заплакал» при первом же испытании давлением.
Нормативная база как фундамент долговечности
Сегодня на рынке представлено множество вариантов арматуры, но ориентироваться стоит только на проверенные временем стандарты. Если вы закупаете гост фланцы стальные плоские приварные которых четко прописан в проектной документации, вы получаете предсказуемый результат. Этот стандарт гарантирует, что толщина диска, количество отверстий под болты и, главное, качество обработки уплотнительной поверхности будут соответствовать расчетным нагрузкам. Когда сталь соответствует нормативам, подбор прокладки превращается из лотереи в четкий алгоритм. Профессиональный подход подразумевает, что вы не ищете «что-нибудь подходящее по размеру», а используете материалы, чьи физические свойства дополняют характеристики конкретной марки стали. Взаимозаменяемость деталей, произведенных по единому государственному стандарту, позволяет снабженцам и инженерам говорить на одном языке, исключая ситуацию, когда на объект приходят компоненты, которые физически невозможно состыковать без нарушения герметичности.
Паронит: универсальный солдат для большинства задач
Если спросить любого слесаря о самом популярном материале для уплотнения, ответом почти наверняка будет паронит. Это удивительный композит из асбеста, каучука и минеральных наполнителей, который стал своего рода золотым стандартом в ЖКХ и энергетике. Его популярность объясняется уникальной способностью «привыкать» к металлу: под давлением паронит начинает течь, заполняя собой все риски и царапины на зеркале фланца.
Однако даже у такого универсального бойца есть свои специализации:
- ПОН-Б (общего назначения) — идеально подходит для пресной воды, пара и сухого воздуха. Это рабочая лошадка для городских котельных.
- ПМБ (маслобензостойкий) — незаменим там, где в трубах течет топливо или технические масла, которые мгновенно разрушили бы обычную резину.
- Армированный паронит (ферронит) — используется на участках с повышенным давлением, где металлическая сетка внутри не дает материалу деформироваться.
Главный секрет паронита в том, что его нужно уметь «приготовить»: перед установкой мастера часто смазывают его графитом, чтобы через годы эксплуатации прокладка не прикипела к стали и ее можно было легко заменить во время планового ремонта.
Резина и техпластины: когда эластичность важнее прочности
Резиновые прокладки часто воспринимаются как нечто простое и дешевое, но в определенных условиях им нет альтернативы. Главное преимущество резины — ее невероятная эластичность. Там, где система подвержена постоянным вибрациям или температурным колебаниям, жесткий паронит может дать трещину, а резина будет работать как амортизатор, сохраняя плотный контакт с металлом. Но будьте осторожны: обычная техническая резина (ТМКЩ — тепломорозокислотощелочестойкая) боится высоких температур. Если в вашей системе течет кипяток под давлением, резина быстро превратится в хрупкий уголь. Зато для холодного водоснабжения или систем канализации это идеальный вариант. Она прощает небольшую несоосность фланцев и не требует колоссальных усилий при затяжке болтов. Практический совет: при использовании резины на фланцах больших диаметров всегда следите за тем, чтобы не перетянуть болты, иначе прокладку просто выдавит внутрь трубы, что создаст лишнее сопротивление потоку.
Фторопласт: химическая броня для экстремальных условий
Когда по трубам бежит не просто вода, а концентрированная кислота, щелочь или агрессивный растворитель, обычные материалы сдаются. В дело вступает фторопласт-4 (PTFE) — материал, который почти ничего не боится. Его химическая инертность легендарна: он не вступает в реакцию даже с самыми едкими веществами. Однако у фторопласта есть одна коварная черта — «хладотекучесть». Под постоянной нагрузкой он начинает медленно деформироваться, как очень густой мед. Чтобы предотвратить утечку, инженеры используют специальные типы зеркал (шип-паз), которые физически ограничивают перемещение фторопластовой прокладки. В моей журналистской практике я видел, как замена паронита на фторопласт на химическом комбинате позволила увеличить межремонтный цикл в четыре раза. Это классический пример того, как дорогая прокладка в итоге экономит миллионы на отсутствии аварийных остановок и внеплановых замен арматуры.
Влияние температурных циклов на стабильность соединения
Одна из самых сложных задач для пары «фланец-прокладка» — это работа в режиме постоянного нагрева и охлаждения. Металл расширяется и сужается, и если уплотнитель не обладает достаточной памятью формы, на стыке неизбежно появится течь. Именно в такие моменты проявляется преимущество современных терморасширенных графитовых прокладок (ТРГ). Они ведут себя как пружина, постоянно подстраиваясь под меняющийся зазор между фланцами. В отличие от старых асбестовых материалов, графит не высыхает и не теряет своих свойств со временем. Это особенно критично для паропроводов высокого давления, где любая микротрещина в уплотнении мгновенно превращается в ревущий факел пара. Использование ТРГ — это современный стандарт безопасности, который позволяет забыть о необходимости еженедельной «подтяжки» болтов на магистралях. Это тот случай, когда инновации напрямую конвертируются в безопасность персонала и сохранность оборудования.
Ошибки монтажа: как погубить даже лучший союз
Иногда даже идеально подобранная пара становится причиной аварии из-за человеческого фактора. Самая распространенная ошибка — повторное использование прокладки. Когда систему разбирают для ревизии, старая прокладка выглядит почти как новая, и возникает соблазн сэкономить. Но фокус в том, что материал уже прошел стадию пластической деформации и принял форму микрорельефа старых фланцев. При повторной установке он никогда не ляжет точно так же, а значит, герметичности не будет. Вторая ошибка — неравномерная затяжка. Если один болт затянут «до упора», а другой лишь слегка прижат, фланец перекашивает. Прокладка в одной зоне оказывается пережатой и разрушается, а в другой остается щель. Профессионалы всегда используют динамометрический ключ и схему затяжки «звездой» или «крестом». Только равномерное распределение нагрузки гарантирует, что союз стали и эластомера будет работать именно так, как задумали конструкторы.
Практический чек-лист для закупщика и мастера
Чтобы соединение служило долго, нужно пройти по цепочке обязательных проверок. Это поможет избежать досадных промахов еще на этапе подготовки.
- Проверьте соответствие марки стали условиям среды: для агрессивных жидкостей — нержавейка, для пара — легированная сталь.
- Осмотрите зеркало фланца: на нем не должно быть радиальных царапин (идущих от центра к краю), по ним жидкость уйдет даже через самую лучшую прокладку.
- Убедитесь, что прокладка соответствует типу зеркала: для плоского зеркала — широкое кольцо, для исполнения «шип-паз» — узкое.
- Проверьте срок годности и условия хранения паронита и резины: пересохший материал теряет эластичность и крошится при монтаже.
- Подберите крепеж (болты и шпильки) соответствующего класса прочности: слабые болты растянутся под давлением, и стык потеряет плотность, какой бы качественной ни была прокладка.
Соблюдение этого простого регламента экономит время и ресурсы, превращая процесс монтажа из борьбы со стихией в четкую технологическую операцию.
Заключение: гармония, заложенная в расчетах
Завершая наш экскурс в мир герметичных соединений, хочется подчеркнуть: фланец и прокладка — это не враги, сражающиеся с давлением, а союзники, работающие на общую цель. Успех их взаимодействия заложен в уважении к техническим стандартам и внимании к деталям. Когда вы выбираете качественные компоненты и соблюдаете технологию монтажа, вы создаете систему, которая будет служить десятилетиями, оставаясь невидимым, но надежным фундаментом нашей цивилизации. Пусть ваши расчеты всегда будут точными, материалы — качественными, а стыки — сухими. В конце концов, в инженерии нет мелочей, и именно из таких «идеальных союзов» складывается общая картина надежности и безопасности, в которой мы все так нуждаемся. Желаю вам успешных проектов и только герметичных решений, которые никогда не подведут в ответственный момент.
