Когда в доме большие панорамные окна или застеклённые двери во всю стену, обычные настенные радиаторы оказываются бесполезны — их просто некуда повесить. Именно для таких случаев придуманы внутрипольные конвекторы. Они встраиваются в пол и создают тепловую завесу прямо у основания стекла, не занимая ни сантиметра видимого пространства.
Как устроен внутрипольный конвектор

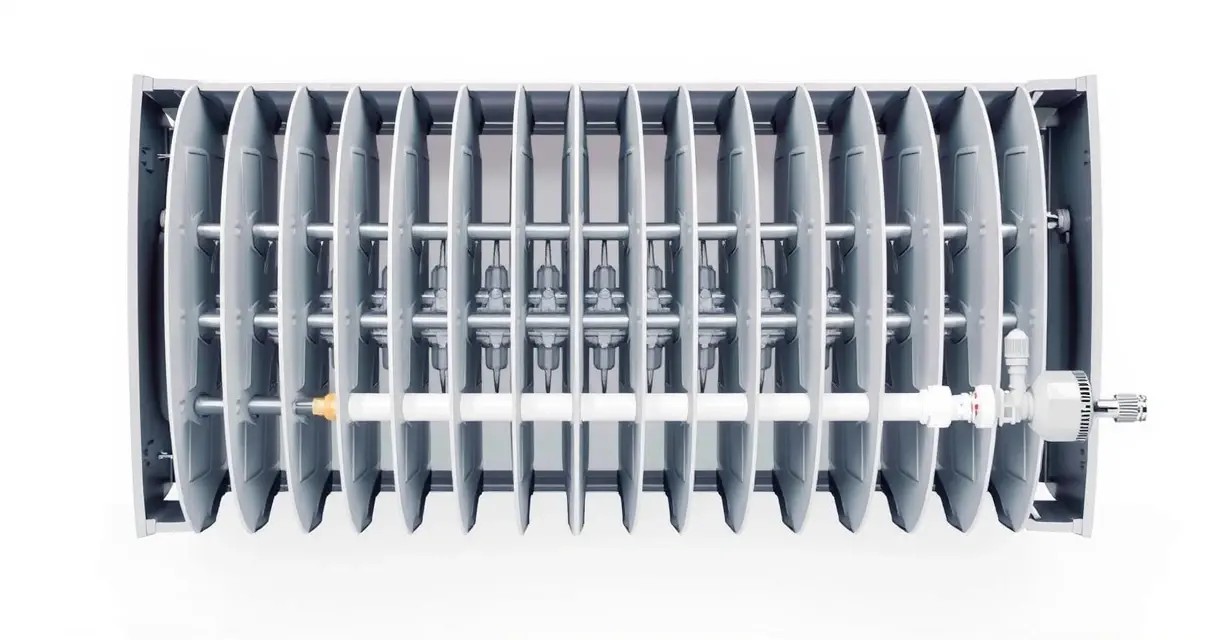

Конструкция прибора проста: металлический корпус-короб, который утапливается в нишу в полу, теплообменник с медными трубками и алюминиевыми пластинами, а сверху — декоративная решётка. Холодный воздух опускается к полу, проходит через теплообменник, нагревается и поднимается вверх естественной конвекцией. В моделях с принудительной вентиляцией внутри корпуса установлен тихий вентилятор — он ускоряет циркуляцию и увеличивает тепловую мощность.
Теплообменник подключается к системе водяного отопления. Чаще всего используется схема с гибкими шлангами или жёсткой пайкой медных труб. Рабочая температура теплоносителя — стандартные 70–90 °C для большинства городских систем или 45–55 °C для низкотемпературных тёплых полов и теплового насоса.
Чем внутрипольный конвектор отличается от радиатора

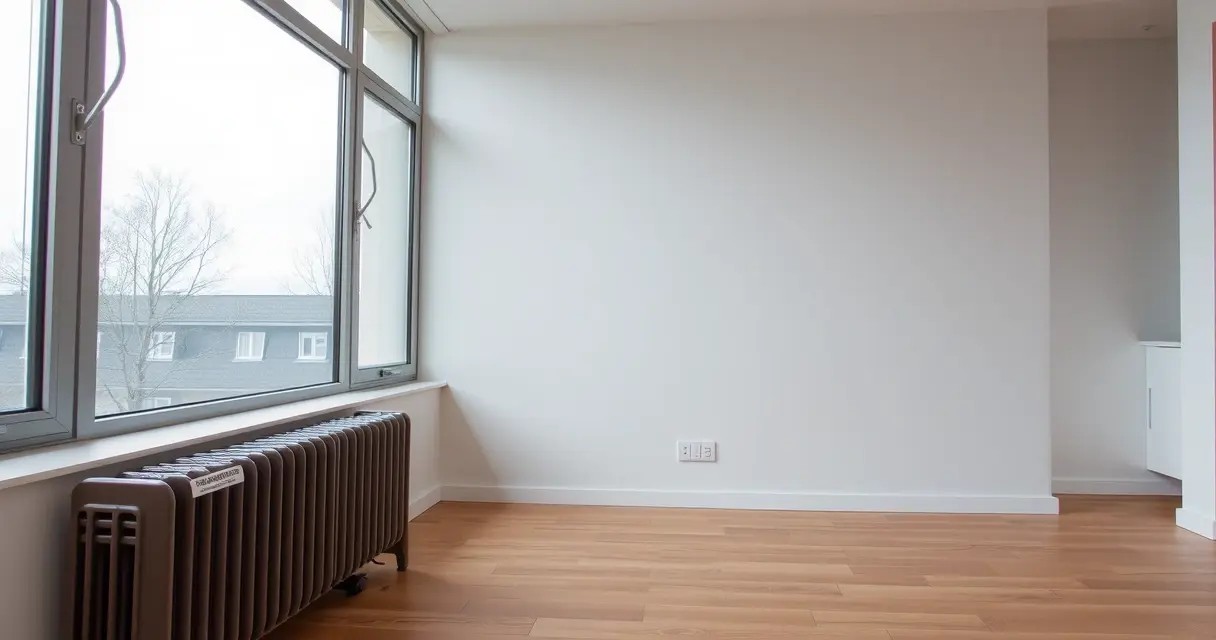

Настенный радиатор нагревает воздух у стены и создаёт тепловой поток, который расходится по комнате хаотично. Внутрипольный конвектор работает точечно: он размещается у самого холодного места в помещении — у подоконника или у стекла — и создаёт направленную тепловую завесу. Это не просто эстетическое решение, а функциональное: холодный воздух с окна гасится ещё на подходе к зоне пребывания людей.
Дополнительные отличия:
- Не занимает место на стенах и подоконниках.

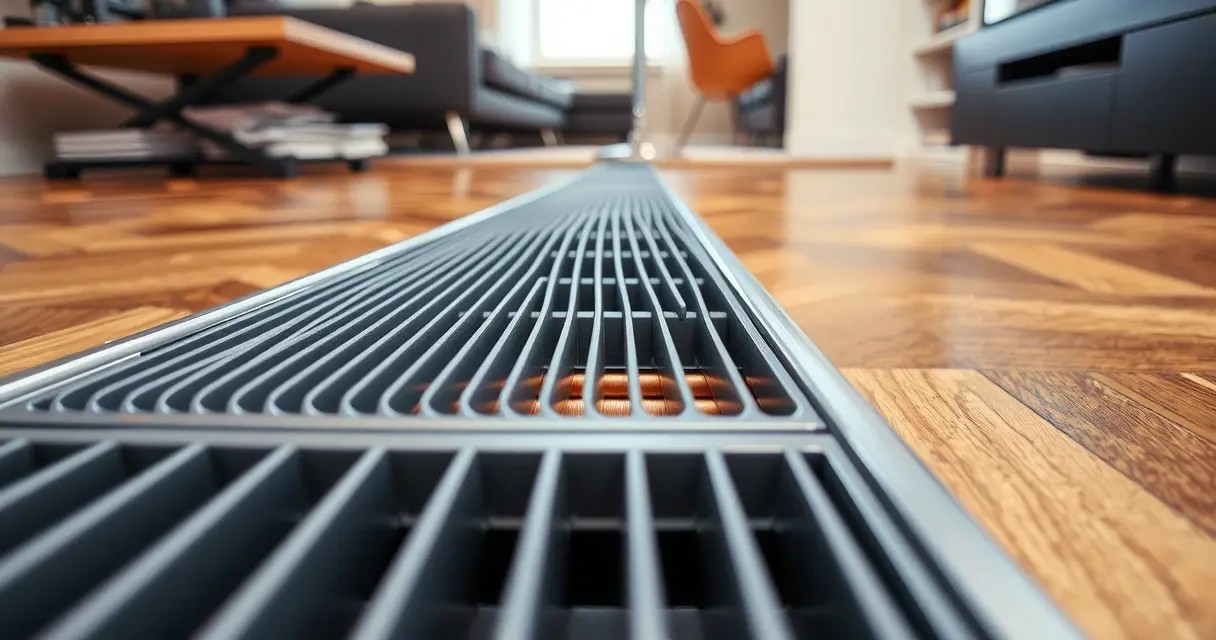

- Решётка сверху выполняет роль напольного покрытия, её можно подобрать под плитку или паркет.
- При одинаковой тепловой мощности занимает в 3–5 раз меньше визуального пространства.
- Не мешает открыванию дверей и проходу вдоль стен.
- В моделях с вентилятором можно регулировать скорость нагрева комнаты независимо от температуры теплоносителя.
Где применяют внутрипольные конвекторы
Чаще всего их устанавливают в жилых домах с панорамным остеклением, в офисных лобби и переговорных, в ресторанах с витринными окнами, в зимних садах и верандах. Прибор особенно эффективен там, где нельзя поставить традиционный отопительный прибор из-за архитектурных ограничений.
Хороший пример — квартиры с французскими балконами, где остекление начинается от самого пола. Разместить что-либо на подоконнике невозможно, а мощный тепловой поток снизу компенсирует холод от метровых стёкол даже в морозы ниже −25 °C.
Подробнее о конкретных моделях можно почитать в каталоге внутрипольных конвекторов КЗТО — там представлены варианты с вентилятором и без, разной глубины и длины корпуса.
Как выбрать мощность и размер
Расчёт мощности проводится по стандартной формуле: примерно 100 Вт на каждые 10 м² помещения при высоте потолков до 3 м. Если комната угловая, или в ней много стекла, коэффициент увеличивают на 15–25%. При панорамном остеклении от пола до потолка добавляют ещё 20–30% запаса.
Длина корпуса подбирается под размер окна или двери: желательно, чтобы конвектор перекрывал не менее 70% ширины проёма. Если нужная мощность требует слишком длинного корпуса, можно установить два прибора последовательно.
Глубина ниши в полу — от 60 до 120 мм в зависимости от модели. Это нужно учитывать ещё на этапе стяжки. Если конвектор монтируется в готовый пол, придётся делать выборку болгаркой или перфоратором — это трудоёмко, поэтому лучше планировать установку до заливки стяжки.

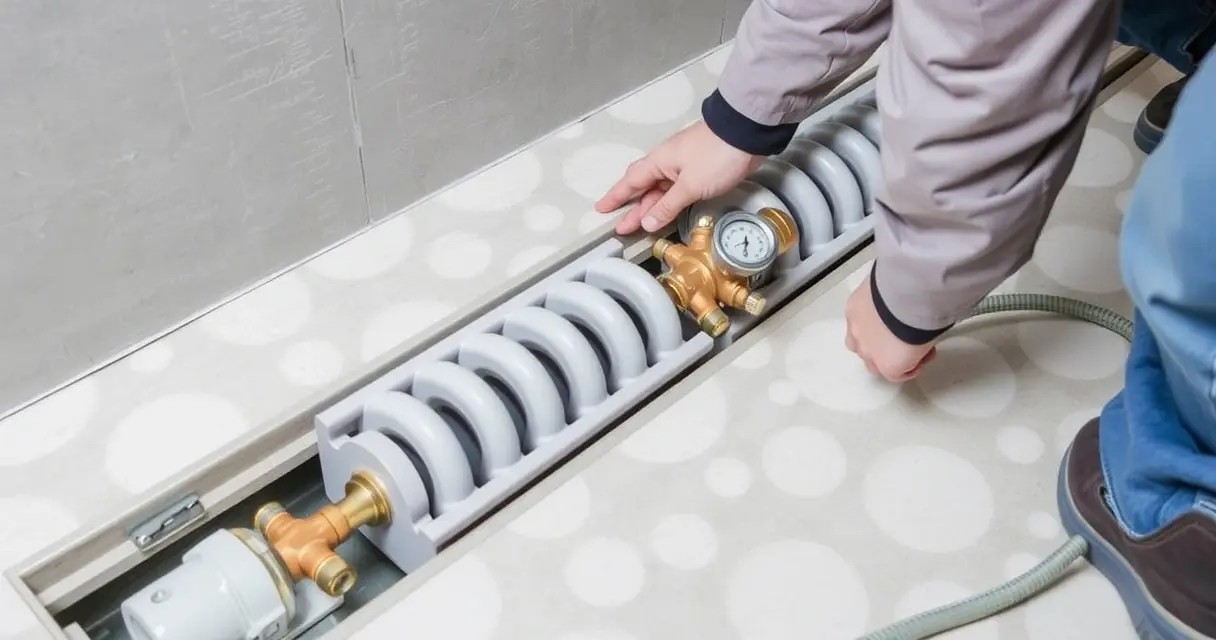

Монтаж: основные этапы
Процесс установки делится на несколько последовательных шагов:
- Разметка и вырезание ниши в полу по размерам корпуса конвектора с учётом зазоров на регулировку.
- Прокладка трубопровода теплоносителя к месту установки до заливки стяжки или по штробам.
- Установка корпуса в нишу и его выравнивание по уровню будущего напольного покрытия.
- Подключение к системе отопления через шаровые краны или терморегулирующую арматуру.
- Гидравлическое испытание под давлением перед закрытием стяжки.
- Заливка стяжки вокруг корпуса и укладка финишного покрытия.
- Установка декоративной решётки.
Если конвектор оснащён вентилятором, к нему прокладывают электрический кабель и устанавливают терморегулятор — обычно он монтируется в стену рядом с прибором или управляется с общего щита умного дома.
Уход и эксплуатация
Основной враг внутрипольного конвектора — пыль. Поскольку прибор работает снизу, через него проходит весь приземный воздух со взвешенными частицами. Решётку и теплообменник нужно чистить минимум раз в год, а в домах с домашними животными — чаще. Процедура несложная: снять решётку, пропылесосить рёбра теплообменника щёткой-насадкой, протереть корпус внутри влажной тканью.
Один раз в три-пять лет рекомендуют проверять состояние соединений теплоносителя — визуально осматривать резьбовые соединения и гибкую подводку на предмет следов ржавчины или накипи снаружи. Если система отопления работает на жёсткой воде без химической обработки, теплообменник со временем засоряется изнутри — его промывают через специальные краны Маевского или временно отключают и промывают вручную.
Все технические характеристики оборудования, паспорта и инструкции по эксплуатации есть тут — это удобно при обслуживании прибора спустя несколько лет после установки.
Частые ошибки при установке
Самая распространённая ошибка — неправильный расчёт глубины ниши. Если корпус утоплен глубже, чем планировалось, решётка оказывается ниже уровня пола и создаёт порог. Если мельче — торчит над полом. Оба варианта некритичны функционально, но раздражают визуально и мешают уборке.
Вторая ошибка — отсутствие воздушного зазора между корпусом и стяжкой по бокам. Корпус должен иметь возможность чуть расширяться при нагреве, иначе через год-два в стяжке рядом с ним появятся трещины.
Ещё одна проблема — установка без отсечных кранов. Если в конвекторе возникнет протечка, придётся отключать всю ветку отопления. Шаровые краны на подаче и обратке решают эту проблему за несколько сотен рублей.
Внутрипольный конвектор — не замена всей системе отопления, а её дополнение. Он лучше всего работает в паре с тёплым полом или радиаторами в остальных помещениях, а не как единственный источник тепла в доме. Правильно рассчитанный и установленный прибор служит 20–30 лет без замены основных узлов.
