Проточный водонагреватель для бани

Устройство водяного пола от банной печи

Первоначально, водяной тёплый пол не предназначался для установки в банном помещении. Поэтому, при укладке такого «пирога» в бане, требуется укомплектовать его дополнительными элементами.

Устройство водяного тёплого пола от банной печи  включает в себя несколько узлов:

Контур тёплого пола — это главный рабочий элемент, который уложен равномерно по всему полу помещения с определённым шагом, залитый стяжкой из бетонно-цементной смеси. Следует правильно выбирать модель труб, в данной ситуации не каждая подойдёт. Лучше  всего использовать – медные, металлопластиковые или гофры из нержавеющей стали. Однако многие отдают предпочтение сшитым полиэтиленовым трубам с повышенной термостойкостью, со сроком службы не менее 30 лет, или полипропиленовым, с гарантийным сроком не меньше 50 лет.

Смесительный узел — важная часть система, так как печка не способна подогревать теплоноситель до нужного уровня. Она нагревает воду практически до стадии закипания, в таком состояние её нельзя поставлять в контур. Поэтому, необходим смесительный узел, в нём кипяток будет смешиваться с отработанным теплоносителем до требуемых 40 градусов, и в таком виде направляться в трубопровод. С помощью него осуществляется регулирование, настройка и автоматическое поддержание температурного уровня тёплого пола в нужном режиме.

Теплообменник — ёмкость, змеевик или регистр, расположенный над топкой, там нагревается жидкость от печи. При использовании антифриза — как теплоносителя, потребуется оборудовать отдельный теплообменник, тогда антифриз не сможет попасть в воду для мытья.

Циркуляционный насос — необходим, чтобы равномерно распределялся и двигался теплоноситель по трубопроводу. Без него тёплый водяной пол не может функционировать, так как он обеспечивает контур дополнительным давлением для циркуляции жидкости. Подбирая мощность насоса самостоятельно, нужно учитывать площадь отапливаемого помещения, чем она больше, тем выше должна быть его производительность.

Чтобы снизить нагрузку на насос, рекомендовано разделить трубопровод на несколько частей равной длины.

Дренаж — необходим для удаления лишней жидкости из парной и помывочной комнаты банного помещения. Обустроить его своими руками можно с учётом следующих двух моментов: соорудив отвод для воды — отверстие для слива, через него вода будет стекать в трубу и выводится в канализационную яму; залив стяжку с уклоном по направлению сливного отверстия — тогда вся вода будет стекать в сторону уклона.

Как правильно выбрать?

При выборе основополагающую роль играет цена на теплообменник для печи. От выбора материала зависит конструктивное решение

Второй по важности аспект — возможность изготовления

И окончательно завершает выбор, место, где печь будет стоять. Учитывать надо что именно требуется достичь. Нужна отопительно-варочная печь или обогрев гаража, будет ли это каменка для бани или печка для отопления деревенского дома. Для каждого варианта есть свои особенности и тонкости.

Главное: точно рассчитать какую площадь надо отапливать, нужна ли попутно горячая вода, сколько единиц топлива возможно тратить в отопительный сезон и многое другое. Итог всех прикидок должен быть один — ориентируясь на финансы, доступные материалы, нужды, подобрать максимально подходящую конструкцию.

Что лучше в разных вариантах:

Бойлер в бане зимой

Бойлер в бане зимой подвергается воздействию низких температур, которые могут вывести его из строя. Перечислим основные правила обращения с бойлером (электрическим) зимой, которые помогут сохранить его работоспособность:

  • Рекомендуется приобретать модели, оснащенные дополнительной опцией подогрева бака: вода внутри не замерзнет, ее не придется сливать после принятия процедур;
  • Большой объем прибора предусматривает заблаговременное включение, поэтому следует просчитать, действительно ли он необходим. Бойлер в бане зимой использует меньше горячей воды, чем аналогичный в быту;
  • Рекомендуется приобретать прибор с меньшей мощностью для соблюдения лимита использования электроэнергии (например, в условиях дачи);
  • Система слива жидкости из водонагревателя должна быть удобной, выходящей напрямую в канализационный сток;
  • Конструкцию подключения системы с бойлером нужно сделать так, чтобы предохранительный клапан не замерзал с остатками неслитой жидкости;
  • Трубы водоснабжения монтировать на поверхности стены. Внутри, скрытые панелями и теплоизоляцией, патрубки будут покрываться конденсатом, что вызовет появление плесени, грибка;
  • Следует помнить, что постоянный слив жидкости из водонагревателя приводит к ускоренному износу прибора. Магниевый анод защищает внутреннюю поверхность бака, ТЭН только находясь в воде. Пустая емкость с остатками жидкости на стенках не защищена, со временем корродирует, выходит из строя.

Источник водоснабжения

Исключительно для бани источник воды сооружается редко. При отсутствии централизованного водопровода необходима система водоснабжения прежде всего для жилого дома и хозяйственных нужд. Поэтому, как правило, система банного водоснабжения встраивается в уже существующий собственный водопровод. Для этого устанавливается коллекторная разводка, где и обеспечивается отведение трубы в банную постройку.

Наиболее распространенным источником воды является колодец. Он достигает чаще всего второго водоносного пласта, а его глубина составляет 10-30 м в зависимости от глубины залегания подземных вод. Если же задача стоит конкретно о том, чтобы сделать воду в бане деревянной или иной конструкции, то питьевая степень очистки необязательна, а значит, достаточно вскрыть самый верхний водонос на глубине 5-10 м. Такую воду не следует использовать для приготовления пищи, но для купания она вполне подойдет.

Схема водоснабжения из скважины

Глубина колодезной шахты важна для выбора типа насосного оборудования. Дело в том, что при подъеме с глубин до 12-15 м можно смело использовать обычные центробежные, поверхностные насосы. При более глубоком заборе придется опускать глубинную, погружную установку, которая несколько дороже и более сложна в эксплуатации.

Другой вариант водного источника – скважина. Её глубина составляет 30-50 м, что позволяет достичь нижних артезианских пластов, которые обеспечивают особо чистую воду, а самое главное – большой и стабильный объем жидкости на длительный срок. Именно неиссекаемость скважинного источника считается главным его преимуществом, т.к. колодцы имеют тенденцию к периодическому высыханию. Подъем воды из скважины обеспечивается только глубинными насосами.

В принципе, возможен и третий вариант – откачка воды из естественного водоема. Однако такая система используется достаточно редко, и чаще всего неофициально, т.к. требует согласования в соответствующих инстанциях. Самое главное, что в этом случае придется решать задачу монтажа достаточно сложной очистной установки.

Перекачка воды для бани из колодца

Водоснабжение бани из колодца – это самый простой и доступный вариант. Ежедневная потребность в воде гарантирует его наличие на каждом загородном участке. Схема водоснабжения бани из колодца такова:

  • В шахту опускается погружной насос, к которому подсоединен трубопровод или обыкновенный садовый шланг. Через него вода перекачивается в баню.
  • Вместо погружного насоса может быть использована помпа, которая размещается рядом с колодцем или в техническом подполье бани. Данный метод допустим лишь в случае незначительного перепада высот.
  • Трубопровод может быть проложен по поверхности земли или в траншее. Если имеется потребность в воде в бане зимой, то трубопровод надо размещать ниже уровня промерзания почвы. Все составные части системы водоснабжения, по той или иной причине расположенные не в земле, должны быть утеплены.

Делая водопровод для бани своими руками, нужно учитывать, что он должен иметь наклон в сторону колодца. Благодаря этому вода, оставшаяся в трубах, будет самостоятельно стекать обратно, что исключит возможность ее замерзания.

Нагреватель на трубе

Нагреватель можно соорудить на дымоходной трубе, и разогрев будет производиться от отводящего вверх дыма. Такой источник тепла может разогреваться до температуры свыше 500ºС, что можно использовать с пользой, перед тем как дым уйдет в трубу. Главная проблема конструкции – обеспечение герметичности места ввода дымоходной трубы в нагревательный бак. Сама конструкция включает бак, в котором в днище сделано отверстие для дымохода. Герметизировать стык необходимо термостойким герметиком или глиняно-известково-песочным раствором.

Применение цементного раствора не рекомендуется из-за его растрескивания при таких термических нагрузках.

Основное преимущество системы «самовар» – использование бесполезно уходящей энергии с пользой для дела. Кроме того, достаточно высокое расположение бака дает возможность его использования в качестве душа, если установить соответствующий распылитель для воды.

Дровяные водонагреватели для бани

Есть еще один вид водонагревателей – дровяные. Эти устройства были очень популярны, когда электричество было далеко не везде, а называли их «титан». Они состоят из двух частей: внизу расположена топка, а сверху бак для воды. Топка обычно стальная, колосник – чугунный. Топить можно любым твердым топливом, за исключением угля. Вода в таком устройстве нагревается очень быстро даже при использовании щепы, или какого-то горючего мусора.

Дровяные водонагреватели для бани

Современные модели дровяных водонагревателей предусматривают подключение к водопроводу, но, как показала практика, очень хорошо работают при подключении к емкости с водой, установленной на крыше бани, или рядом расположенного здания. Однако нужно следить, чтобы бак титана был постоянно заполнен водой, как во время работы, так и во время остановки. На зиму, в неотапливаемом помещении воду придется сливать всякий раз, как вы будете уезжать.

Нужно помнить, что оборудуются дровяные водогрейные водонагреватели смесителями особой конструкции и менять их обычными нельзя.

Есть модели, которые могут работать и на твердом топливе, и на электричестве: в емкость для воды вмонтированы электрические ТЭНы, а также есть терморегулятор, который позволяет поддерживать требуемую температуру воды. Эти модели очень удобны и экономичны: можно нагреть воду, используя твердое топливо, а затем поддерживать температуру при помощи ТЭНов. Такие комбинированные титаны выполняют или из нержавейки, или из стали.

Возможно, вам будет интересно прочитать о том, как сделать душ в бане своими руками.

Выводы: способов организовать подогрев воды в бане и сауне имеется достаточно, но идеального нет. Исходя из условий, имеющихся в вашей бане, определяете возможные варианты, и, рассмотрев, все достоинства и недостатки, выбираете наиболее подходящий для вас способ.

Водонагреватели

Газовые водонагреватели

Такое оборудование — экономичное решение в силу невысокой стоимости «голубого топлива». Устройства могут функционировать при подключении к централизованной газовой магистрали или от баллона. Водонагреватели имеют большую производительность и способны обеспечить постоянное наличие горячей воды, даже при ее чрезвычайно активном потреблении. Современное оборудование имеет хорошую систему безопасности, оснащено регулятором температуры.

При достаточно умеренных эксплуатационных расходах, установка газового оборудования сопряжена с рядом сложностей, временных и финансовых затрат, так как требуется заказ и согласование специального проекта в соответствующих инстанциях.

Внимание! Подключение газового оборудования в целях безопасности может выполняться только специалистами!

Электрические водонагреватели

Оборудование отличается простотой конструкции, состоящей из бака, внутри которого находится электронагреватель, и позволяющей самостоятельно выполнить установку и подключение, что снижает затраты на монтаж. Как правило, электрические водонагреватели оснащены термостатическими устройствами, регулирующими автоматику ТЭНа, что обеспечивает экономию электроэнергии и минимизирует необходимость в контроле работы человеком.

Уступает по мощности газовым аналогам. В связи со стоимостью электроэнергии, оборудование также более затратное в эксплуатации.

Внимание! Электрический бойлер требует установки УЗО, защищающего посетителей бани от случайного поражения током! Подключение оборудования прямо в розетку запрещено!

Дровяные водонагреватели

Устройства, раньше именовавшиеся «титанами», состоят из топки и бака для воды, которая очень быстро нагревается за счет сжигания любого твердого топлива, вплоть до любого горючего мусора. Исключение составляет только уголь. В современных моделях предусмотрено подключение к водопроводу, но они эффективно функционируют и от емкости, установленной на крыше. Существуют водонагреватели, способные работать, как на твердом топливе, так и электричестве. В них вмонтирован терморегулятор и электрический ТЭН, позволяющий после нагревания поддерживать необходимую температуру воды.

Внимание! Дровяные водонагреватели оборудуются смесителями специальной конструкции, которые нельзя заменять обычными

Советы по подбору оборудования

В связи со спецификой эксплуатации бани, к водонагревателям предъявляется ряд требований:

  • Необходимость в большом объеме горячей воды, из-за чего бойлеры предпочтительнее проточных моделей;
  • Оборудование с резервуаром значительного размера требует много времени для нагрева — его придется запускать за 2-3 часа до начала процедур, что не всегда удобно;
  • Оптимальное решение — слив непосредственно в канализацию;
  • Баня топится периодически, поэтому более предпочтительными являются модели, способные автоматически поддерживать плюсовую температуру воды.

Вариантов организации водоснабжения бани существует достаточное количество, но универсального решения нет. Для наиболее оптимального выбора способа нагрева воды требуется анализ условий, имеющихся в бане, и собственных возможностей.

Особенности нагревательной системы

Очень важным для водоснабжения является вопрос, как сделать подогрев воды в бане. Нагрев необходимо обеспечивать непосредственно на банной территории, чтобы не сталкиваться с проблемой сохранения тепла. В принципе горячую воду можно обеспечить такими способами:

  • монтаж нагревательной колонки на твердом топливе, обычно, с дровяной топкой;
  • установка стандартной газовой колонки, которая может питаться от централизованной магистрали или газового баллона;
  • применение электрических ТЭНов нужной мощности;
  • нагрев воды в банной печи.

В современных банях популярностью пользуется электрический подогрев С давних времен традиционным способом считалось разогревание воды в банной печи. В этом случае можно задействовать 2 варианта: бак, установленный на печи, или система труб, проходящая через печь, в которой вода нагревается по принципу «на проход». Иногда применяется еще один метод – нагревательный бак на дымоходе, который использует тепло дыма, отводимого от печи.

В современных банях популярностью пользуется электрический подогрев. Его основное преимущество: возможность контроля температуры нагрева и прогрева воды зимой при замерзании системы. Конструкция электрических нагревателей может быть двух типов: емкостная и проточная. Нагрев воды в емкости выглядит предпочтительней, т.к. требует включения ТЭНов только на период разогрева до нужной температуры, а затем, потребуется только периодическое поддержание её.

Основное преимущество электрического подогрева возможность контроля температуры нагрева и прогрева воды зимой при замерзании системы

Установка накопительного водонагревателя в бане

В паспорте каждого электрического водонагревателя есть рекомендации производителя о его установке.  В зависимости от фирмы могут быть различия, но они несущественны. В большинстве случаев схема выглядит так.

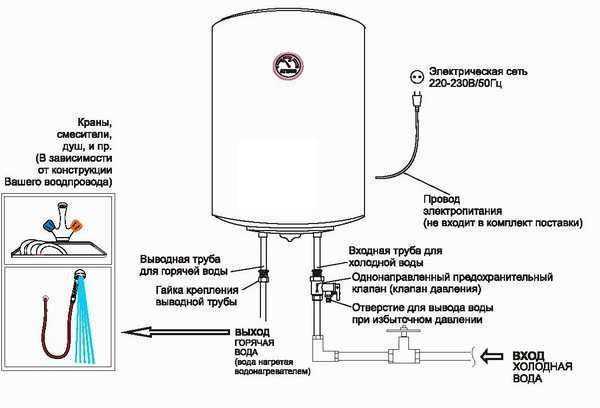

Схема подключения накопительного водонагревателя

Есть еще несколько рекомендаций по установке водонагревателя в бане:

Не прячьте трубы водопровода между отделочными панелями и стенами бани. В любом случае, при самой хорошей изоляции на трубах появляется конденсат. Находящаяся рядом теплоизоляция поглощает его, теряя свои свойства. Да и частое присутствие водяных паров грозит скорым появлением грибка на срубе и/или обшивке.
Трубы холодной воды желательно «одеть» во вспененный полипропилен

Это не предотвратит замерзания воды, но не даст образовываться конденсату.
При монтаже системы не забывайте об уклоне труб — он даст возможность полностью сливать воду.
Особое внимание уделите проводке: включаться электрические водонагреватели любого типа в бане или сауне должны только через УЗО (устройство защитного отключения), которое при проблемах в сети выключит электроприбор.
Обязательно в бане иметь заземление. Сочетание высокой влажности и электричества – потенциальная опасность поражения током

И пренебрегать электробезопасностью не стоит.

Для тех, кто больше всего ценит комфорт и не любит ждать пока в бойлере нагреется вода, можно сделать двойную систему подогрева воды: предусмотреть возможность подогретой воды из накопительного водонагревателя на проточный. Тогда, даже зимой, вы можете иметь горячую воду. Не кипяток, конечно, но до 75оС такая система разогреет воду за 50 минут даже в лютые холода.

Правила выбора

Как правило, применяют для создания ГВС в бане водонагреватели малой мощности: 2 – 2,3кВт. Все дело в том, что пока парная нагреется до необходимой температуры, водонагреватель подготовит необходимый объем горячей воды. Это значительно снижает расход электроэнергии.

Объем бака выбирается исходя из количества человек, находящихся в бане. Как показала практика, при температуре воды 60°С расход на принятие душа – 20 л/чел. Итого, для 3-х человек необходим бойлер, объемом 60 – 80л, плюс запас в районе 30% от расчетного объема.

Совет! При подключении бойлера к электросети обязательно используйте отдельную ветку с автоматом, оснащенным УЗО.

Как выбрать оптимальный бак для воды?

Чтобы обеспечить себе приятный отдых, во время которого не придется думать о технических особенностях процесса нагрева воды, мы рекомендуем вам обратить на них внимание еще на этапе проектирования бани. На выбор бака для воды оптимального объема и конфигурации оказывают влияние сразу несколько факторов:

  • Тип парилки. Для русской бани подойдет классический самоварный бак, а финская сауна потребует выноса емкости для воды в отдельное помещение.
  • Площадь всей бани и парилки. Больше всего места сэкономит встроенный бак для воды небольшого объема. Удобен также и выносной бак.
  • Продолжительность пребывания посетителей в бане. Любители попариться и помыться за пару часов устанавливают в своих банях самоварные баки, в то время как поклонникам продолжительных сеансов парения (более 4 часов) больше подойдут выносные емкости. Это связано с их способностью удерживать постоянную температуру воды.
  • Расположение моечного отделения. Бак самоварного типа устанавливается в бане, когда моечная и парилка — это одно и то же помещение. Если же гости бани моются не в парилке, лучшим решением будет выбрать выносной бак.
  • Особенности помещения. Парилка может быть настолько тесной, что доступ к крышке самоварного бака будет затруднен.
  • Материал, из которого изготовлен бак. Многие производители предлагают чугунные и эмалированные изделия. Первые долго держат тепло, но также долго нагреваются, а их большой вес создает трудности при перевозке и монтаже. Вторые демократичны и просты, но недолговечны, а постоянный контакт с водой приводит к коррозии даже на защищенном эмалью покрытии. предлагает баки для воды из нержавеющей стали — наиболее практичного и популярного материала для этой области применения.

Специалисты советуют выбирать объем бака для воды с небольшим запасом, чтобы ваши гости тоже смогли насладиться настоящей жаркой бани. Оптимальные параметры емкости — 55-80 литров, хотя может предложить и миниатюрные котлы на 40 литров для небольшой семьи. Если объем бака будет определен верно, то нагрева воды до 70-75 градусов вы дождетесь через 30-50 минут. В это время температура в парилке достигнет 90 градусов, и можно будет начинать париться.

Предлагаем ознакомиться Горячая вода на даче из колодца

Именно внимание к техническим характеристикам и скрупулезное их изучение гарантируют вам выбор подходящего для вашей бани бака для воды. бережно хранит традиции русской бани, успешно совмещая их с новейшими технологическими разработками. Мы предлагаем вам функциональные, простые в монтаже и использовании, качественные и эффективные банные печи с баком для воды

Обратитесь за консультацией к нашим менеджерам и получите исчерпывающую информацию о продукции

Мы предлагаем вам функциональные, простые в монтаже и использовании, качественные и эффективные банные печи с баком для воды. Обратитесь за консультацией к нашим менеджерам и получите исчерпывающую информацию о продукции

бережно хранит традиции русской бани, успешно совмещая их с новейшими технологическими разработками. Мы предлагаем вам функциональные, простые в монтаже и использовании, качественные и эффективные банные печи с баком для воды. Обратитесь за консультацией к нашим менеджерам и получите исчерпывающую информацию о продукции.

Какие трубы используются при устройстве душа в бане?

При организации душевой системы нужно акцентировать внимание на каждой детали – и трубы не исключение. Сейчас все большую популярность приобретают металлопластиковые и полипропиленовые трубы, так как они отличаются продолжительным сроком эксплуатации, устойчивостью к механическим повреждениям и простотой монтажа

Кроме того, не стоит забывать и о цене: сооружение металлопластиковых и полипропиленовых трубопроводов обойдется гораздо дешевле, чем монтаж металлических аналогов. И дело не только в цене самих материалов, но и в стоимости строительных работ. В случае с металлопластиковыми и полипропиленовыми трубами монтаж потребует меньше затрат. Вообще, можно никому и не платить, а осуществить обустройство трубопровода из металлопластиковых или полипропиленовых труб своими руками: процесс донельзя прост и не требует специальных навыков. В то же время при установке металлического трубопровода придется заплатить сварщику.

Немаловажно и то, что трубы из полипропилена и металлопластика не уступают своим металлическим «предкам» в части физических, технических и механических свойств, а кое в чем даже и превосходят их. Например, металлопластиковые и полипропиленовые трубы обладают гибкостью и устойчивостью к коррозии

Металлические аналоги «похвастаться» этим не могут.

Обеспечение зимнего водоснабжения

В чем проблема зимнего водоснабжения? Во-первых, при сильных морозах вода может замерзнуть на устье источника (колодца или скважины) или в трубах при неправильной их прокладке. Во-вторых, в периоды между эксплуатацией бани замерзать могут остатки влаги в вентилях, клапанах, других запорных элементах, что блокирует их работу при появлении в этом необходимости. Серьезная опасность существует для труб (особенно полимерных), т.к. вода при замерзании расширяется, что создает риск их разрыва. Лед может вывести из строя датчики, реле и контролирующие приборы.

Указанные воздействия требуют особой подготовки водопроводной системы к эксплуатации в зимних условиях. Так, обязательно должно быть предусмотрено утепление оголовка, т.е. наземной части источника воды. Присоединение отводящей трубы водопровода к трубе, по которой поднимается вода в шахте, должно располагаться ниже уровня зимнего промерзания грунта. Все элементы насосного оборудования помещаются в утепленное закрытое помещение (кессон, погреб, павильон и т.д.).


Схема зимнего водоснабжения в бане

Важное значение имеет глубина прокладки трубопровода от источника до бани. Если в летнем варианте достаточно разместить трубы на грубине 40-60 см, то для исключения зимних проблем они должны располагаться ниже уровня промерзания грунта, что зависит от региона и колеблется в пределах 1,2-2,3 м

Для надежности трубы траншея трубопровода специально обустраивается. На дно засыпается песчано-щебневая подушка, а сами трубы рекомендуется укутать теплоизоляционным материалом (рубероид, минеральная вата и т.д.)

Водоснабжение бани зимнее и летнее

Зимнее и летнее водоснабжение бани имеет свои отличия. Обеспечение водой в летнее время не требует большого заглубления труб. Достаточно 80-160 см. При укладке труб необходимо следить за обязательным уклоном в сторону колодца, чтобы зимой в системе не оставалась вода.

Зимнее водоснабжение бани отличается усложненной конструкцией:

  • Сначала нужно определить источник воды, выкопать колодец или скважину;
  • Проложить «уличную» часть водопровода, заглубляя трубы ниже точки промерзания земли и утепляя их;
  • Смонтировать устройства для водоснабжения (насос или станцию). Желательно, установить водоочистительный фильтр;
  • Обустроить разводку труб внутри бани, собрав сначала вертикальные части, затем – горизонтальные;
  • Подсоединить к трубопроводу все необходимые приборы и проверить функциональность системы.

Также как и летнее, зимнее водоснабжение бани требует обязательного обустройства системы слива. Вода не должна оставаться ни в вентилях, ни в обратных клапанах, иначе они могут деформироваться при отрицательных температурах.
