Устройство деревянных лестниц на тетивах

Устройство лестничных площадок

Ширина лестницы по ГОСТу. Для передвижения по лестнице необходимо сделать площадки, используя установленные ранее балки. Работы производятся 2 способами:

  • поверх площадочных металлоконструкций краном укладываются готовые железобетонные плиты;
  • устраивается прочное монолитное перекрытие.

Первый способ прост, но требует применения грузоподъемной техники. Готовые плиты кладут на балки, их закладные приваривают к двутавру. В конце на плиту укладываются выравнивающая стяжка и подходящее напольное покрытие.

Заливка площадки из бетона предполагает сборку щитовой опалубки, вязку каркаса из арматуры периодического профиля и укладку бетонной смеси. Недостаток — затвердевания бетона приходится ждать не менее 28 дней.

Когда все металлические конструкции установлены в проектное положение и приварены, можно производить укладку ступенек по стальным косоурам. Последовательность работ такая:

  1. Ставится первая ступенька, начиная снизу. Ее выверяют по горизонтали и относительно стен, а затем приваривают к балке снизу. Для этой цели в ступени предусмотрены стальные закладные детали, связанные с ее арматурным каркасом.
  2. На задний край проступи кладут неширокую полоску из цементно-песчаного раствора. Он не увеличивает прочность сооружения, а просто закрывает щель между лестничными блоками.
  3. Ставятся вторая и последующие ступени с повторением действий по креплению и уплотнению шва.

Предлагаем ознакомиться Чем дорогой евроштакетник отличается от дешёвого

В данном видео рассказывается о нюансах изготовления лестницы.

Установить межэтажную площадку

Межэтажная площадка – связующее звено между двумя маршами. Ее установка требуется в тех случаях, когда нужно закрепить лестницу и добавить в нее промежуточное звено. В некоторых случаях она не требуется, но чтобы лучше укрепить конструкцию, рекомендуется делать ее в тех домах, высота этажа в которых сильно отличается от стандартов.

Межэтажная площадка нужна в некоторых случаях. Начинать работать лучше, когда не установлена следующая ступенька. Так она будет только мешать. Только после окончания работы с площадкой можно будет добавить еще одну ступеньку, как в предыдущей инструкции.

Сначала нужно раскроить площадку – с помощью угломера измерить всю конструкцию, которая будет использоваться, а затем расчертить все на заготовке. С помощью рулетки вычерчиваются линии обрезки. И по ним потом можно вырезать площадку.

Потом идет установка площадки между верхним и нижним маршем лестницы. Затем добавляются подступенники с двух сторон площадки. Нужно сделать разметку таким образом, чтобы верхний без зазора помещался под ступенью.

Во время установки подступенка нужно делать зазоры, иначе сложно будет установить площадку. Потом их можно закрыть планкой сверху.

Может получиться такая ситуация, что край подступенка не доходит до внешней стороны облицовочной доски. Это не критично

Потом все будет закрываться уголками, поэтому это не столь важно

Крепление ступеней к металлическому каркасу мебельными болтами

Крепление ступеней мебельными болтами

Самый простой и надёжный способ монтажа проступей к основанию. В этом случае сверлятся насквозь ступень сверлом диаметром чуть более диаметра тела болта и основание (полка уголка или тело косоура). Широкая шляпка мебельного болта (анодированная, оцинкованная или окрашенная) скрывает мелкие дефекты при засверловке, а профилированная его часть под шляпкой фиксирует его от проворота при затяжке. Во время монтажа нельзя затягивать гайку более допустимого, т.к.

металлическая головка болта просто продавит массив древесины.

К недостаткам этого метода можно отнести наличие шляпки болта на поверности ступени, особенно если крепёж осуществляется по асимметричной схеме и необходимость доступа к подступенному пространству для затяжки гайки, что не всегда возможно. P.s. Иногда в этих случаях могут использоваться болты с обычной головкой и широкой шайбой, но при в основании (косоур или уголок) нарезается резьба или вваривается втулка (гайка) с резьбой и делается потай в поверхности ступени диаметром достаточным для использования головки ключа нужного размера. Для этого варианта можно заранее подобрать плоские пластиковые мебельные заглушки требуемого диаметра и цвета.

К достоинствам: удобство, простота, надёжность и скорость крепежа; доступность быстрой разборки при необходимости (реставрация, демонтаж, замена проступей).

Материалы для обшивки

Существует 2 варианта материалов, из которых можно изготовить прочный каркас лестницы, — это дерево и металл. Металлическое сооружение имеет ряд преимуществ, по сравнению с деревянным. Ему свойственна долговечность, если металл будет высокого качества и обработан должным образом, то он простоит долгое время. Такой каркас не будет издавать неприятных скрипов, которые так раздражают при подъеме по деревянной лестнице.

Ступени могут быть изготовлены из разных пород дерева:

После того как металлический каркас создан, можно приступать к креплению на него обшивки.

Кроме деревянных ступеней потребуются следующее оборудование и материалы:

Инструменты для монтажа ступеней.

  • электрошуруповерт;
  • молоток из резины;
  • саморезы необходимого размера;
  • рубанок;
  • столярное оборудование;
  • строительный уровень;
  • карандаш для выставления отметин;
  • строительная линейка;
  • при боковом креплении ступеней могут потребоваться шпильки, они нужны и для фиксации балясин.

Плюсы использования косоурных опор

Сборные лестницы на косоурах отличаются надежностью получаемой конструкции и ее долговечностью. Металл после должной обработки на вид получается вполне эстетичным и аккуратным. Стальные косоуры вписать можно в любой дизайн. Это видно и на фото завершенных интерьеров, и на видео с уже готовыми лестницами.


Опорная стальная балка лестницы выглядит опрятно и элегантно, никакой громоздкости от наличия в комнате металла нет

Металлические косоуры имеют высокую:

  • Огнестойкость.
  • Несущую способность.


В отличие от деревянного косоура, опорная балка из металла по определению не сгорит и не загниет

Прочностные характеристики.

По конструктивной прочности косоурные конструкции дадут фору многим иным разновидностям лестниц

  • Износостойкость.
  • Сопротивляемость гниению и различным внешним воздействиям.

Лестница на металлическом косоуре может выглядеть эфемерной и ненадежной, однако она отличается повышенной долговечностью и прочностью

Обшивка железной лестницы деревом: преимущества

Подобные конструкции на металлическом каркасе обладают отличными эксплуатационными качествами и характеристиками.

  • Длительные сроки службы, в сравнении, к примеру, с сооружениями, сделанными полностью из древесины.
  • А вот масса конструкции, облицованной деревом, значительно менее, чем у цельнометаллической или же бетонной.
  • Сталь сообщает лестнице высокий уровень по ее прочности, износоустойчивости. Как стройматериалы для основания каркаса обычно выбираются прочные, и одновременно легкие марки, которые имеют антикоррозийную стойкость.
  • А деревянные ступеньки придают удобства и безопасность в передвижении.

Двухмаршевая лестница на тетивах: сборка и установка конструкции

Укрепление тетив двухмаршевых лестниц можно произвести аналогичным способом. На площадочную балку необходимо закрепить центральную опорную балясину, в которую будут вставляться внутренние тетивы восходящего и нисходящего маршей.

Также тетивы можно укрепить болтами к ее боковым граням. А пристенные тетивы тогда должны крепиться гвоздями к стене.

Второй вариант представляет собой крепление двух стоек уменьшенного сечения на площадочную балку. В одну из них нужно врезать шипом тетиву восходящего марша, а в другую — тетиву нисходящего марша.

Чаще всего для создания тетив используют модифицированную древесину (клееные доски), а все врезки производятся с применением клея.

Необходимо учитывать, что узлы лестницы на деревянных соединениях могут привести к скрипу и постепенному расшатыванию узлов. Поэтому, если у мастера нет достаточного опыта в столярных работах, для осуществления соединения тетив рекомендуется применять металлические стяжные изделия, которые способны зафиксировать узлы стыкований на весь срок эксплуатации конструкции.

Лестница на тетивах представляет собой такой вид конструкции, которая предполагает монтаж проступей в пазы тетивы на глубину 20-25 мм. Прорезание этих пазов обычно происходит методом выдалбливания, вырезания или с помощью фрезы.

Различают следующие виды ступеней:

  • врезные,
  • вставленные в пазы;
  • вставленные в сквозные пазы, заранее выдолбленные в тетиве. Они могут быть с подступенками и без них.

При установке криволинейной лестницы натяжные болты, которые располагаются на линии ее изгиба, следует также изогнуть. Таким образом, они будут находиться параллельно передней грани проступи. При этом гайка болта будет располагаться перпендикулярно тетиве лестницы. В результате гайка врежется в лестничную тетиву, а отверстие на другой тетиве может быть замаскировано с помощью декоративной вставки.

Видео «Изготовление лестниц на тетивах» поможет вам лучше справиться с этой задачей:

Существующие каркасы лестниц из металла

  1. Маршевые. Для ее изготовления понадобятся швеллеры, которые свариваются в раму и уголки для боковых граней. Ступени можно сварить из тех же уголков, приваривая на полученную раму из швеллеров.
  2. Если лестница будет одномаршевой, то для изготовления можно использовать опорные лаги, которые устанавливаются конусообразно. К этим балкам привариваются ступеньки из уголка. У такой конструкции нужно следить, чтобы все ступени находились четко параллельно полу. Если вы ходите придать оригинальности одномаршевым конструкциям, то можно сделать небольшие промежуточные площадки, которые будут крепиться к стенам.
  3. Простая. Такой вид металлической лестницы строится как временный объект. Для него достаточно взять швеллер, перевернуть его на ребро, и приварить прутья из арматуры в качестве ступенек.
  4. Винтовая лестница. Для того вида нужно заготовить трубу достаточной длины, она будет выполнять роль центральной трубы. Обязательно должна использоваться труба большого диаметра, так как к ней будут привариваться крепления под ступеньки – гильзы.
  5. Конструкция на одной тетиве. Чтобы смонтировать такую лестницу, необходимо заготовить сварную трубу 80*80 мм. К ней будут фиксироваться косоуры. Первым шагом станет отрезание трубы необходимого размера, которая и будет тетевой. К этому куску трубы привариваются косоуры под прямым углом, на расстояние человеческого шага. Косоуры должны быть таких размеров, чтобы тетива свободно монтировалась в проем к горизонтальной площадке под ступени. Когда конструкция готова, то можно крепить перила.
  6. Лестница со ступенями в «утиный шаг». Такая конструкция подходит в домах, где невозможно разместить лестницу с уклоном менее 40 градусов. Эта лестница имеет круглую форму, а ступени устанавливаются перекрестным образом и имеют веслообразную форму. Такая лестница не пойдет для передвижения людей пожилого возраста и маленьких детей, так как на одну ступень можно ставить только одну ногу.

Отсюда и название лестницы «утиная», так как, ставя только одну ногу на ступень, вы перекатываетесь другой на следующую. Этот процесс и напоминает движение утки. Такой каркас лестницы из металла не очень удобен, но чрезвычайно надежен и долгосрочен в функционировании. Предоставляется фото такой конструкции.

Данные металлические конструкции должны располагаться строго перпендикулярно, не допускается никаких перекосов или люфтов. Если используемая труба недостаточного диаметра, то можно использовать кругообразные прутики, которые будут накручиваться на центральную трубу. Для изготовления ступеней можно заготовить кондуктор, который позволить сварить все ступени одинакового размера. Обязательно все ступени во время монтажа устанавливаются под нужным углом, фиксируются специальными стойками, которые свариваются между собой.

Такая лестница должна иметь основательную фиксацию. Нижний ряд ступеней желательно бетонировать. Строительство каркаса происходит по принципу винтовой лестницы, единственное отличие – ступени. Каждая из них устанавливается отдельно, и закрепляется к своему месту. Выкраивать ступени можно по отдельности каждую, или заготовить кондуктор, что позволит ускорить этот процесс. Так как ступни в этой лестницы нестандартные, то лучше заготовить заранее чертеж, которые поможет избежать большинства ошибок при конструировании и монтаже. Как говориться, каркас — дело тонкое.

Дополнительная защита обшивки

Когда лестница уже будет облицована древесиной, можно затонировать элементы практически в любую цветовую гамму. Но перед этим пропитываем антисептиком, он не дает материалам загнивать от плесени и влажности.

Еще один из способов покрытия облицовки – рельеф. Применяем ручную шлифовальную машинку (насадка – щетка из стали). Методично «расчесываем» волокна облицовки. Как результат: мягкие удаляются, а твердые создают отличные рельефные рисунки. Затем уже, с помощью лака, придаем ступеням необходимые тона. И в финале: снова обрабатываем шлифмашинкой поверхности ступенек. От этого лак будет оставаться лишь в углублениях рельефа.

Лестницы в интерьере: советы дизайнеров как подобрать конструкция под определённый стиль

Чтобы лестница идеально вписалась в интерьер вашего дома необходимо сперва разобраться, какие типы конструкций существуют и в каких стилях они будут наиболее гармонично смотреться. В зависимости от устройства различают два типа лестниц: винтовые и маршевые, причём оба варианта имеют несколько подвидов.

Маршевые лестницы в интерьере

Такую конструкцию лучше всего устанавливать в просторном помещении, ведь она занимает не мало места. Однако, большие габариты полностью оправдываются за счёт удобства эксплуатации и торжественного внешнего вида.

Современная желтая лестница

При этом бывают не только прямые маршевые лестницы, но и поворотные или разделённые площадками, что позволяет создавать конструкции самых разных конфигураций. Так, маршевая лестница может быть прямой, распашной, а также иметь Г-образную, Т-образную или П-образную форму. Кроме того, они бывают разного типа крепления:

  • навесные;
  • монолитные;
  • на тетевах;
  • на каркасе;
  • комбинированные;
  • на косоурах.

Винтовые лестницы в интерьере

Такая конструкция отличается меньшей функциональностью, однако при этом она занимает намного меньше полезного пространства. А это именно то что нужно, если помещение небольшое, но внутри него всё же необходимо разместить лестницу. При этом комната с такой лестницей приобретает удивительный внешний вид.

Простое устройство позволяет этим компактным сооружениям занимать минимум полезного пространства. Состоят такие лестницы из опоры, ступенек, вертикальных стоек (балясин) и перил.

Яркий ковер на ступенях лестницы

Многообразие материалов и цветовых решений позволяет изготовить лестницу, которая гармонично впишется в любой интерьер. Однако чаще всего она изготовляется из металла, дерева и стекла. Не редко используют и керамику или натуральный камень или же комбинируют различные материалы.

Так, если вы хотите наполнить помещение атмосферой лёгкости и невесомости, то лучшего решения, нежели лестница со стеклянными ступенями не придумать. При этом перила можно изготовить из дерева, а балясины из алюминия. Чтобы конструкция стала более воздушной и элегантной, украсьте её встроенными вертикальными стойками белого цвета.

Железная винтовая лестница

Учтите, что винтовая лестница в тёмных тонах будет выглядеть намного массивнее, однако на контрасте со светлым фоном стен и потолка подобная конструкция превращается в активный элемент интерьера. При этом ей потребуется поддержка со стороны каких-либо элементов декора, например картин, мебели или штор.

Винтовая резная лестница

Каменные винтовые лестницы нынче огромная редкость, они более походят на монолитные сооружения. При этом чаще всего опорой для них служат не столбы, а непосредственно стены помещения. Такая массивная лестница станет настоящим украшением помещения, оформленного в стиле ампир, барокко, классика и модерн. Великолепным обрамлением подобной конструкции станут кованые перила. Причём изготовить их можно не только из нержавеющей стали, но и из таких благородных металлов как латунь или бронза

Акцентируем внимание на том, что самостоятельно изготовлением подобных лестниц лучше не заниматься, правильным решением станет поручить это дело профессионалам, которые обладают необходимыми для этого знаниями и навыками

Лестница в стиле хай-тек

Открытая винтовая лестница станет настоящей “изюминкой” загородного особняка. В конструкции этих подъёмных лент не предусмотрено использование подступенков, поэтому визуально они как бы парят в воздухе.

Не редко нижней стойке придаётся более замысловатая форма, нежели последующим, а первая ступенька несколько выступает из общей ширины марша и ей придаётся закруглённая форма. Таким образом, она выделяется от остальных ступеней, что придаёт всей конструкции большей изысканности.

Классическая белая лестница

Стеклянные лестницы в интерьере

Такая конструкция будто специально создана для современных стилей наподобие техно, хай-тек или бионика. Кроме того, она будет великолепно выглядеть в рамках ультрасовременного минимализма.

Прозрачный материал наполняет помещение лёгкостью, однако выглядит несколько холодно. При этом особым блеском отличаются стеклянные лестницы, в композициях которых используют также камень и металл.

Винтовая лестница с стеклянными ступенями

Монтаж лестницы на второй этаж

Самый простой каркас однопролетной лестницы из металла на второй этаж выполняется следующим образом:

  1. Используются две направляющих (косоура) в виде профильных труб. Сечение необходимо рассчитать, но если нет возможности, можно использовать трубу 150х60х3.
  2. Косоуры крепятся в двух местах: в верхней и в нижней части.
  3. Далее, трубы скрепляют между собой в нескольких местах, при помощи связей (можно использовать отрезки труб, и приварить их к каждой из направляющих).
  4. Для монтажа ступеней необходимо установить (приварить) их основания на косоурах. Для этого можно использовать любой подручный металлический профиль, но само основание, на котором будут лежать ступени, лучше всего выполнить или из уголка, или из полосы — ведь к нему необходимо крепить доски ступеней.
  5. Монтаж ограждения – перил.
  6. Монтаж ступеней. Ступени выкладываются на готовое металлическое основание на косоурах, и крепятся к нему любым удобным крепежом, например саморезами по дереву. Если в помещении продолжается строительство, то ступени стоит защитить, например обернуть их транспортировочной пленкой.

Простая металлическая лестница будет служить вам верой и правдой долгие годы.

Как сделать ступеньки

Сначала нужно установить подступенник. Лучше его заранее подготовить, чтобы нужно было только вырезать по актуальным размерам. Подступенник должен быть чуть меньше ширины самой лестницы. Можно подобрать одинаковую длину, но впоследствии просто обрезать.

Шаг 1. Измерить расстояние от облицовочной доски до конца ступеньки. Это ширина ступени, которую нужно будет сделать. В стандартной ситуации доска будет гораздо больше, чем требуемый размер. Обычно хватит 30 мм, но найти такие будет сложно. Нужно укоротить на тот размер, который получится. Средняя доска, которую можно найти в магазине – 70 мм.

Чтобы все сделать, нужно найти ровный торец. Без сколов, изъянов и с ровной фактурой. Его проще будет начать отпиливать. В противном случае может возникнуть такая ситуация, где вместо ровного спила получится разлом, и тогда вся доска придет в негодность. Это можно будет исправить, но лучше вообще до такого не доводить.

Второй шаг: присоединить боковую часть ступени к стене. Это нужно для того, чтобы понять, как она прилегает к облицовочной доске. Карандашом отмеряются все размеры, а потом проводится линия обреза.

Так как часть все равно будет прилегать к другому объекту, не обязательно пилить ровно и гладко. Потом все равно все будет вкручиваться на саморезы. Поэтому можно использовать лобзик или ножовку.

Третий шаг: просверлить отверстия для саморезов, чтобы все закрепить. Нужно сверло диаметром 2,8–3 мм. Делаем все заранее, чтобы потом не возиться с этим.

Крепление ступеней деревянной лестницы

Крепление лестничных ступеней зависит от системы конструкции и используемых материалов, несущих элементов и планируемой внешней отделки. Самым распространенным в системе и недорогим считается лестничный пролет с 3-5 ступенями и углом наклона 30-45°. Существуют 2 варианта крепления: на тетиве и на косоуре. Есть стандартные способы монтажа ступеней к металлическому косоуру. Если сходни должны выдерживать большие нагрузки, то стоит предпочесть второй вариант монтажа деревянной лестницы.

Можно сделать крепление деревянных ступеней к бетонной лестнице.

Крепление ступеней деревянной лестницы к косоуру

Косоур — это элемент для установки ступеней сверху. Эта часть принимает нагрузку на себя, в результате чего устройство ступеней предполагает надежную фиксацию, защиту от пульсации и смещения. Самый простой способ — крепление косоура к полу и стене. Закрепить ступени можно с помощью сверла. Необходимы будут декоративные головки, которые прикручиваются. Есть еще возможность крепления косоура к перекрытию и установки колпачков из полимерных материалов.

Крепление ступеней деревянной лестницы к тетиве

1 тетива обеспечивает установку устройства для подъема-спуска на боковой стороне стены. Можно также расположить ступени между 2 тетивами. Вариант изготовления тетивы для лестницы и его крепления можно отнести к наиболее доступным и часто используемым способам.

Монтаж ступеней к тетивам:

  1. Опорный блок под ступенькой закрепляется на тетиве.
  2. Железная скоба под ступенькой привинчивается к тетиве.
  3. Накладка с внутренней стороны тетивы по принципу намотанной оплетки.
  4. Выбор канавок для ступеней в тетиве.

Такой вариант крепления может использоваться при строительстве деревянных лестниц. Важна при этом ширина тетивы для надежности конструкции.

Крепление ступеней к стене

В некоторых случаях удобнее установить лестницу одной стороной на косоуре или тетиве и прикрепить вторую к стене. Это хороший способ крепления, который стал популярным. В этом случае ступени с одной стороны стягиваются вместе с опорами железных шпилек, втулок (болтов) и перил с опорами стоек в одном блоке, а вторая сторона крепится на стену.

Модульные лестницы

Крепление модульных вариантов — трудоемкий процесс. Он может ускориться за счет четких действий, а также наличия всех важных материалов под рукой.

Собрать модуль можно таким образом:

  1. Необходимо начать с подготовки чертежей лестницы.
  2. Определить нужное количество шагов. Для этого расстояние между этажами замеряется по высоте ступеней.
  3. Выяснить наличие всех важных компонентов. Для сборки понадобятся промежуточные и угловые части, набор верхних и нижних креплений, стойка, болты, опоры, ступени, поручни.

Внешние отличия

Определить, какая именно деталь используется в лестничной конструкции достаточно просто. Косоур, если взглянуть на него сбоку, изготовлен в виде гребенки, повторяющей своими очертаниями ступени лестничного марша. Соответственно каждая проступь и подступенок будут крепиться на верхнюю и боковую грань отведенного под них выреза.

Тетива, в отличие от косоура, имеет ровные боковые очертания. Ступеней не видно, поскольку они вставляются в специальные пазы, проделанные в боковой грани тетивы, либо устанавливаются на прибитые бруски.

Визуально лестницы на косоурах выглядят компактнее и создают впечатление легкости, на тетиве же конструкция выглядит эффектнее и солиднее. При проектировании лестницы опытным дизайнером внешний вид лестницы в обоих случаях будет соответствовать вашим ожиданиям.

Что лучше – лестница на тетиве или на косоуре?

Лестница с косоуром отличается зубчатым контуром, а при тетиве он прямой. Способ обустройства конструкции различается не только наружным торцом, но и креплением ступеней. Косоур предполагает укладку ступенек на зубцы в выемки, при этом торцы остаются заметными снаружи.

Тетива скрывает пазы на внутренней части балки, в которые вставляются поперечные планки. В некоторых случаях опорный паз отсутствует, а к балке прибивается дополнительный брусок.

Лестница на тетиве

Косоур в лестницах может быть одиночным или парным, а также центральным с двумя дополнительными. В таком случае следует отметить большой размер лестничного марша. Если выбрана тетива, то её применяют только парно, располагая несущие балки по разным сторонам.

Лестница на тетиве на косоуре предполагает разную установку балясин. Косоур не может быть им опорой и они находятся на ступеньках. На тетиву балясины ставить можно, но соблюдая достаточную толщину. В случае необходимости, можно зафиксировать планки для большей ширины, присоединяя к ней через равные промежутки столбы.

Косоур и тетива в основе междуэтажной конструкции в жилом доме занимают разное пространство. Более компактным вариантом признан косоур, хотя с эстетической точки зрения этот способ смотрится проще. Установка косоуров рекомендуется для небольших помещений, в которых монтаж проводить будет легче.

В больших комнатах стоит сделать конструкцию с тетивой, которая смотрится более привлекательно и богато за счет расположения балок по бокам. Какой из вариантов более дешёвый, а какой лучше подойдет интерьеру дома – решать собственнику жилья.

Размеры тетивы

Стандартные размеры несущей балки деревянной лестницы на тетивах при средней длине пролёта до 5,5 м составляют 55 мм по толщине и 300 мм по ширине.

Расчёт тетивы

Чтобы рассчитать размеры деревянной лестницы, не нужно иметь специальное образование. Высота и толщина тетивы для лестницы зависят от угла наклона, а также размера проступи и подступени. Самостоятельно рассчитать тетиву можно с помощью online-калькулятора лестниц (например, на сайте http://www.zhitov.ru). Чтобы воспользоваться интернет-помощником, необходимо знать следующие параметры:

  • высота пролета;
  • длина участка, отведенного под установку;
  • ширина конструкции;
  • предполагаемое количество ступеней (высота помещения, поделенная на высоту ступени);
  • толщина материала для проступи;
  • толщина материала для тетивы;
  • выступ края проступи.

Не забываем правильно рассчитать тетиву

Результатом расчета лестницы на тетивах будет подробный чертеж конструкции с учётом всех вводных. Например: при высоте помещения 2,5 м, длине пролета 3 метра, количестве ступеней 13 шт., с толщиной проступи 50 мм тетива будет иметь следующие габариты:

  • ширина тетивы – 218 мм;
  • её длина – 4167 мм;
  • угол наклона – 39,8 градуса;
  • шаг пазов – 30 мм.

Использование калькулятора намного упрощает жизнь, ведь точные расчеты отнимают много времени.

Как сварить лестницу из металлического уголка – инструкция и видео

Планировка дома очень часто предполагает наличие лестницы, то ли в качестве подъемника на этаж, или на чердак. Имея навыки сварочных работ, не предоставит большого труда изготовить простую металлическую лестницу самостоятельно.

Лестница изготавливается из уголков и приваренной пластины из металла между ними.

О том, как сварить лестницу из металлического уголка с расчетом, будет описано ниже.

С чего начать

I. Основные требования:

  • Ширина лестницы в пределах 800÷100мм.
  • Ступени лестницы должны быть хорошо видны в любое время суток.
  • Обязательная установка перил для лестниц с количеством ступенек больше 3шт.
  • Опорные элементы должны выдерживать нагрузку 180÷200 кг, для перил –100 кг.
  • Уклон лестницы зависит от места установки:
  1. не больше 38° – жилых помещений.
  2. не болеше 45° – для квартирных.
  3. 63÷74° – для чердачных лестниц.

Расчет угла лестницы

  • Между лестницей и стеной должен соблюдаться промежуток 5÷6 см.
  • Если лестница устанавливается на постройку из 2-х и больше этажей обязательно необходимо изготавливать, также общий пролет между лестницей и домом.
  • Лестница для подъема выше 1-го этажа должна быть пожаробезопасной.

II. Определится с местом установки

III. Расчет. Выполнение расчет несущей способности оптимальной поручить специалисту и воспользоваться уже готовыми чертежами. Расчету на жесткость и прочность подлежат балки однопролетные и одноконсольные. Прогиб нагружаемых элементов 1:400, нагрузка 1:300 кг/м 2

Оптимальное сочетание параметров лестницы:

2Н+А=0,64 м

Н – высота ступени, оптимальная высота 160÷180мм или 180÷120мм.

А – ширина ступени 200÷320 мм.

Количество ступеней определяется исходя из угла наклона лестницы и размера ступенек. Замеряется общая высота и делится на количество ступеней.

Высота перил: не меньше 900мм.

  • Высота пролета 2850 мм, высота ступеней берем 160÷170мм. h=2850/160=178, округляем = 190мм, для более комфортного шага и соблюдения пропорции
  • Количество ступеней: 2850/190=15 шт.
  • Проверяем соотношение: 2*190+260=640 мм.
  • Определяем длину АВ: 260 мм*15шт=3900мм.; СВ = 2850мм.

АВ 2 =е 2 +в 2 =x 2 ; АВ=3900 2 +2850 2 =4830 мм=4,83 м и 5мм для профиля.

В случае если при расчете ступень, оказывается недостаточной глубины, для установки стопы, ее можно удлинить, за счет нависания верхней ступеньки над нижней, допускается максимальное увеличение до 50мм.

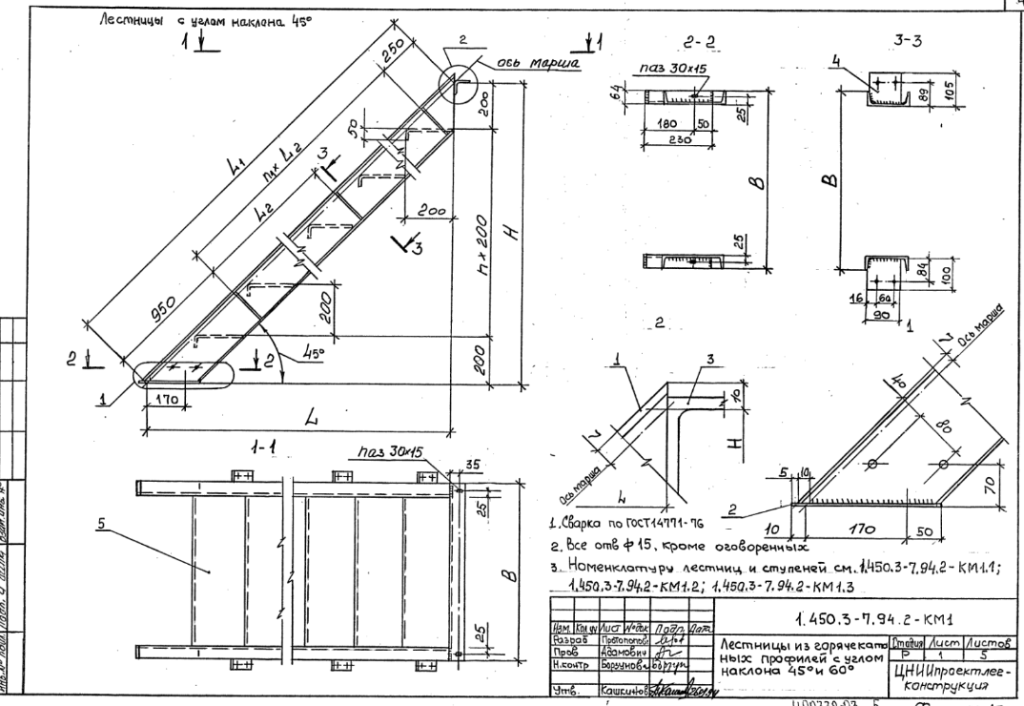

IV. Чертеж. Основными элементами металлической лестницы являются: уголок, швеллер и двутавр. Ступеньки могут быть из листов металла или решетки, отделанные специальным защитным или декоративным материалом. Отделка зависит от места установки конструкции, к универсальной можно отнести дерево и камень. При использовании лестницы вне помещения могут быть использованы специальные профилактические накладки.

Наружная металлическая лестница

Сделать металлическую лестницу с крыльцом может любой, кто умеет пользоваться сварочным аппаратом. Такие конструкции выглядят не так солидно, как бетонные, и не так декоративно, как деревянные, но имеют свои преимущества. Чтобы изготовить металлическую лестницу своими руками, необходимо составить эскиз и подготовить материалы.

Наружная металлическая лестница

Этап 1. Подготовительные работы

Для составления чертежа измеряют расстояние от земли до нижнего края дверного проема, ширину проема, высчитывают количество ступеней. Уклон лестницы не должен быть меньше 26 и больше 45 градусов, иначе подниматься по ней будет неудобно.

Металлическая лестница

Оптимальная глубина ступени 25-30 см, высота — от 15 до 20 см, при этом заходить ступени одна за другую могут не более чем на 3 см. Общая ширина лестницы для одного человека составляет минимум 80 см, для семьи – от 1 м. Умножив предполагаемое число ступеней на глубину проступи, получают длину основания.

В процессе работы понадобится:

  • 2 швеллера №10;
  • металлические уголки;
  • строительный уровень;
  • сварочный аппарат;
  • грунтовка;
  • болгарка с насадкой;
  • профильные трубы 40х60 мм или арматура сечением 12 мм для перил.

Этап 2. Изготовление фундамента

Хотя металлическая лестница по весу гораздо легче бетонной, без фундамента все равно не обойтись. На рыхлых неустойчивых почвах копать котлован под фундамент нужно на глубину промерзания грунта, что составляет в отдельных регионах 1,4 м. Если почва каменистая или просто очень плотная, глубину котлована можно уменьшить на 20-30%. После выемки земли на дно насыпают песок слоем 10 см, щебень слоем 5 см и утрамбовывают. Для увеличения прочности фундамента внутрь ямы рекомендуется установить арматурный каркас.

Заливают яму не полностью, оставляя до верха около 20 см. Оставшееся пространство заполняется бетоном после установки несущих швеллеров, чтобы надежно укрепить основание конструкции. Содержимое котлована следует несколько раз проткнуть длинным металлическим прутом для удаления пузырьков воздуха и накрыть пленкой. На упрочнение и высыхание фундамента уходит 1-2 недели, в это время проводить монтаж лестницы нельзя.

Этап 3. Сборка и установка лестницы

Изготовление металлической лестницы

Чтобы закрепить верхнее основание лестницы, в кирпичной кладке у порога вырезают по обе стороны пазы под швеллера или вмуровывают металлические закладные еще на этапе строительства дома. Возможен и такой вариант: в стене просверливают глубокие отверстия, прикручивают металлическую пластину анкерными болтами, а к ней приваривают несущие стальные балки.

Расстояние между швеллерами равняется ширине лестницы, нижние концы несущих балок устанавливаются на фундамент и укрепляются распорками. После выравнивания угла наклона и ширины, основание заливают бетонной смесью и дают ей хорошо упрочниться.

Получившийся после сборки каркас

Уголки режут на одинаковые куски и приваривают к швеллерам согласно чертежу. После этого аккуратно зачищают и шлифуют места сварки, конструкцию грунтуют и красят. Ступени можно обшить листовым железом или деревом, заполнить их густо уложенными стальными прутьями. В конце приваривают перила, устанавливают над крыльцом козырек от дождя.

Металлические ступени для крыльца

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Домашний дизайнер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
