Компенсационные патрубки на канализации

Особенности врезки

Полипропиленовые элементы практически повсеместно заменили старые металлические канализационные стояки. Благодаря безусловным преимуществам, пластик становится все более востребованным. Однако для того чтобы получить действительно качественный результат врезки и установить компенсатор правильно, необходимо учитывать некоторые простые факторы:

  1. Учесть толщину стенок труб;
  2. Просчитать длину канализационной магистрали, чтобы вычислить примерную силу давления на сварные (паяные) швы;
  3. Для трубопровода с сечением 110 мм применяются только фланцевые патрубки;
  4. Если трубы сечения менее 110 мм, практичнее всего использовать резьбовое соединение, причем выбрать лучше патрубки для труб PN 10, 16, монтируемые при установке водопроводных систем холодного водоснабжения – они более плотные и прочные.

Схема работы врезки в пластиковый стояк:

  1. Часть трубы вырезать, обработав стояк напильником для удаления заусенец;
  2. Верхнюю часть трубы покрыть герметиком;
  3. Надеть патрубок до упора;
  4. Покрыть герметиком нижнюю часть;
  5. закрепить компенсатор, заведя в раструб трубопровода;
  6. подключить систему и закрепить стояк.

И совет: чтобы соединить трубопровод, элементы которого выполнены их разных материалов применяется система фитингов, оснащенных полимерной муфтой и трубной резьбой. Теперь не придется гадать, зачем нужен патрубок и что делать с ПВХ трубопроводом, если он прохудился – компенсатор позволит быстро и без особых трудовых и временных затрат починить поломку не разбирая всю систему.

Часто в процессе укладки или ремонта внутренней канализационной сети возникает проблемная ситуация. Состоит она в том, что трубопровод при температурных перепадах линейно расширяется и сужается. Что делать в этом случае? Тогда можно использовать канализационный компенсатор 110 мм. О том, что он представляет собой, расскажет этот материал.

По сути, компенсатор является фитингом. А именно элементом, служащим для нивелирования линейных удлинений канализационной сети при ее эксплуатации.

Материалы изготовления

Для производства труб канализации изготовители традиционно применяют:

  • металл: сталь и чугун;
  • формованный железобетон;
  • асбестоцемент;
  • керамику.

Еще несколько лет назад сантехники предпочитали работать с трубами из металла. Однако этот материал обладает несколькими недостатками:

  • он очень тяжелый;
  • установка металлического трубопровода сложная и трудоемкая;
  • стальная канализация ржавеет, а чугунная быстро зарастает отложениями.

Поэтому с началом производства полимерных труб строители все больше отдают предпочтение именно им. Существует три вида пластиковой продукции, в том числе и канализационных компенсаторов:

  • полипропиленовые изделия;
  • полиэтиленовые аналоги;
  • поливинилхлоридные компенсаторы.

Сфера применения, сечение и конструктивные особенности

Все материалы, используемые для обустройства канализации, обладают своими параметрами линейных деформаций. Поэтому пластиковый компенсатор пригоден не для всех трубопроводов. Эффективность и востребованность данного фитинга увеличивается, если сточная сеть замуровывается в полах либо стенах.

Компенсатор монтируется на канализационную трубу в нижней части стояков, расположенной в технических, подсобных, подвальных помещениях. Он придает нужный наклон горизонтальным участкам при унификации сточных веток из разных материалов.

Фитинг позволяет компенсировать деформации и выход из строя сети вследствие ее линейного температурного сужения/расширения.

Нередко компенсаторы применяются для ремонта внутренних канализационных систем. Они дают возможность менять вышедшие из строя участки трубопровода без его полного демонтажа.

Часто установка фитинга необходима при ремонте санузла либо уборной. В этом случае он используется, если высотные перепады пола требуют поднять либо опустить крестовину стояка для создания оптимального угла сброса в него нечистот.

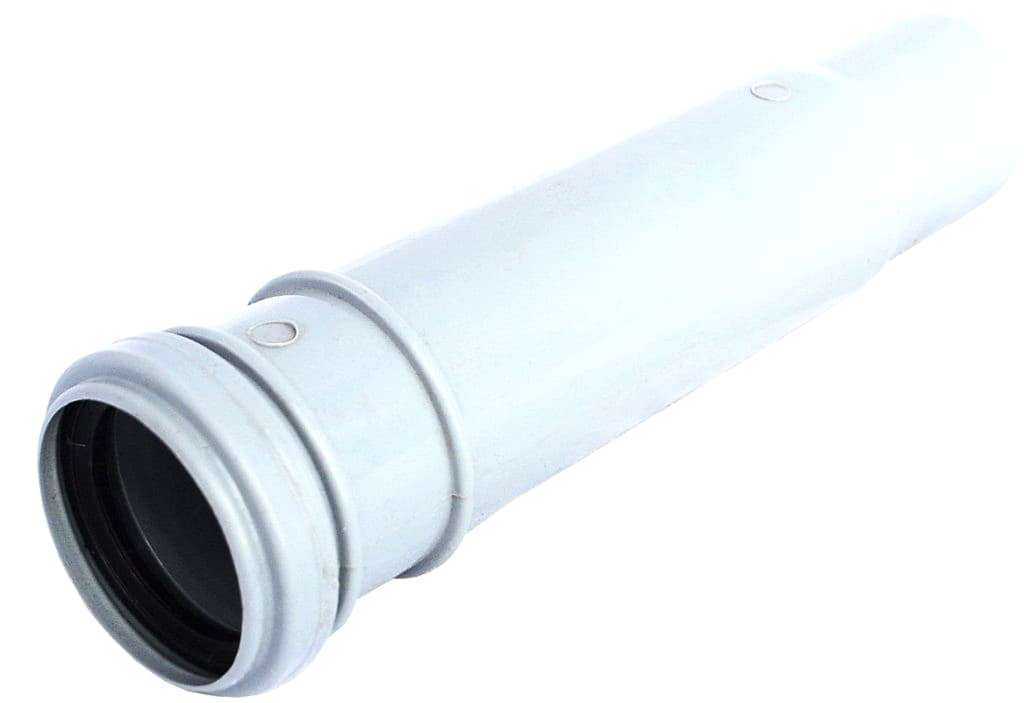

Компенсационный патрубок из полиэтилена и полипропилена представляет собой прямолинейный отрезок трубы. С одной стороны он оснащен соединительным раструбом на 110 мм. В нем расположен кольцевой уплотнитель из резины.

Поливинилхлоридные изделия могут быть гофрированными, что улучшает их компенсационные характеристики. Есть также изделия изогнутой конфигурации, они предназначены для монтажа или ремонта поворотных участков канализационных сетей.

Достоинства и технические характеристики пластиковых компенсаторов

Полипропиленовые компенсаторы для канализационных труб используются чаще всего. Их популярность объясняется целым рядом достоинств.

Преимущества труб из полипропилена

Особенности полипропиленовых переходников:

  • длительный срок эксплуатации: средний срок службы изделий составляет 30–40 лет;
  • малая масса: благодаря этому трудозатраты при монтаже компенсатора невелики;
  • легкая установка, похожая на сборку конструктора;
  • стойкость к агрессивным химически веществам и температурным перепадам;
  • материал не подвержен коррозии;
  • благодаря гладкости внутренних стенок, на них очень медленно нарастают отложения;
  • материал экологичен, что подтверждается гигиеническими сертификатами;
  • такие компенсаторы стоят недорого.

Технические характеристики полипропиленовых изделий:

  • общая длина — 28 см;
  • наружный диаметр раструба — 11,5 см;
  • внутреннее сечение раструба — 11 см;
  • толщина стенок — 3,2 мм;
  • предел продолжительных рабочих температур — +95 градусов;
  • давление в сети, в которой эксплуатируется компенсатор — без напора;
  • окраска — бледно-серая;
  • транспортируемая среда — канализационные стоки;
  • гарантийный срок службы — 24 месяца;
  • декларируемая продолжительность эксплуатации —50 лет.

Способ врезки

Монтаж муфты во время первичной сборки системы никаких вопросов не вызывает. Единственным условием станет размещение раструба навстречу потоку (на стояке он направлен вверх, на лежаке — по направлению от стояка). Это важный момент, так как обратное положение соединительного элемента создает опасность возникновения постоянного засора.

Рассмотрим‚ как поставить компенсатор на канализацию, если она уже собрана и запущена в эксплуатацию. Порядок действий:

  • в месте установки фитинга болгаркой вырезают участок трубы. Его размер должен быть на 10 см меньше полной длины компенсатора. Обычно разрезают только в одном месте, второй конец вынимают из тройника. Это лучший вариант;
  • край обрезанного трубопровода очищают от заусенцев, обрабатывают наждачной бумагой;
  • раструб муфты одевают на свободный конец трубы и смещают вверх так, чтобы нижнюю часть можно было вставить в раструб тройника. Смещают фитинг вниз до упора, соединяя его внутренний элемент с тройником.

Некоторые источники рекомендуют перед установкой нанести на внутренние поверхности раструбов силиконовый герметик. Если компенсатор идет слишком туго, можно нанести на трубу немного жидкого мыла или шампуня — работа пойдет намного легче. Перед началом монтажа необходимо оповестить соседей о времени и характере работ, чтобы они не пользовались канализацией. Иначе все стоки окажутся на полу и придется производить генеральную уборку помещений.

Установка канализационного насоса на унитаз

Канализационная установка Sololift2 WC-1

Здесь рассмотрены более менее общие правила установки таких насосов.

Поэтому нужно ознакомиться с инструкцией, которая прилагается к изделию. Итак, начнем:

Если в напорной канализации предусмотрен вертикальный участок, то он ОБЯЗАТЕЛЬНО должен располагаться в начале. Высота вертикального участка варьируется в зависимости от удаления от общего стояка канализации и диаметра напорной канализации. Горизонтальные участки напорной канализации должны иметь уклон в сторону канализационного стояка. Величина уклона у разных производителей может отличаться, поэтому ее нужно уточнить в руководстве по эксплуатации. Необходимо правильно подобрать диаметр напорной канализация, исходя из количества подключенных «источников», то есть если к вашему насосу кроме унитаза подключена еще душевая кабина и умывальник, то необходимо делать напорную канализацию из трубы бОльшего диаметра. Таблицы подбора диаметра труб имеются в инструкции к насосу

Кроме того, обратите внимание на максимальный расход вашей насосной установки, она должна успевать откачивать все стоки. Иначе произойдет поломка Для поворотов напорного трубопровода лучше использовать отводы под 45º. Это позволит уменьшить вероятность появления засора в напорной части

Канализационный насос желательно подключать непосредственно к унитазу. Если возникает необходимость установить унитаз через патрубок, то необходимо уточнить в инструкции его максимальную длину. Например, для насосов фирмы Grundfos это расстояние не должно превышать 150 мм. Производители запрещают устанавливать канализационные насосы в приямки возле унитаза. Чем это объясняется мне внятно так и не объяснили. Но для сохранения гарантии, рекомендую соблюдать этот момент. Насосная установка нужно жестко закрепить на поверхности пола

Это позволит уменьшить вероятность появления засора в напорной части. Канализационный насос желательно подключать непосредственно к унитазу. Если возникает необходимость установить унитаз через патрубок, то необходимо уточнить в инструкции его максимальную длину. Например, для насосов фирмы Grundfos это расстояние не должно превышать 150 мм. Производители запрещают устанавливать канализационные насосы в приямки возле унитаза. Чем это объясняется мне внятно так и не объяснили. Но для сохранения гарантии, рекомендую соблюдать этот момент. Насосная установка нужно жестко закрепить на поверхности пола.

Рекомендую посмотреть вот это видео:

Разновидность третья: манжеты

Описание

Да-да, муфта может быть выполнена не только из пластика или чугуна, но и из резины.

Строго говоря, резиновая муфта для канализации — название не вполне точное. Под этим названием обычно продаются манжеты, позволяющие соединить детали разных размеров или выполненные из разных материалов.

Вот несколько примеров таких изделий, применяющихся при монтаже канализации:

Уплотнительные манжеты для стыковки гладкой трубы с чугунным раструбом;

  • Манжеты — переходники с ПВХ на полиэтиленовую трубу (они незначительно отличаются наружным диаметром при одинаковом номинальном);
  • Соединительные манжеты для соединения полочки бачка и раструба унитаза, применяющиеся в отечественных компактах старого образца.

Монтаж

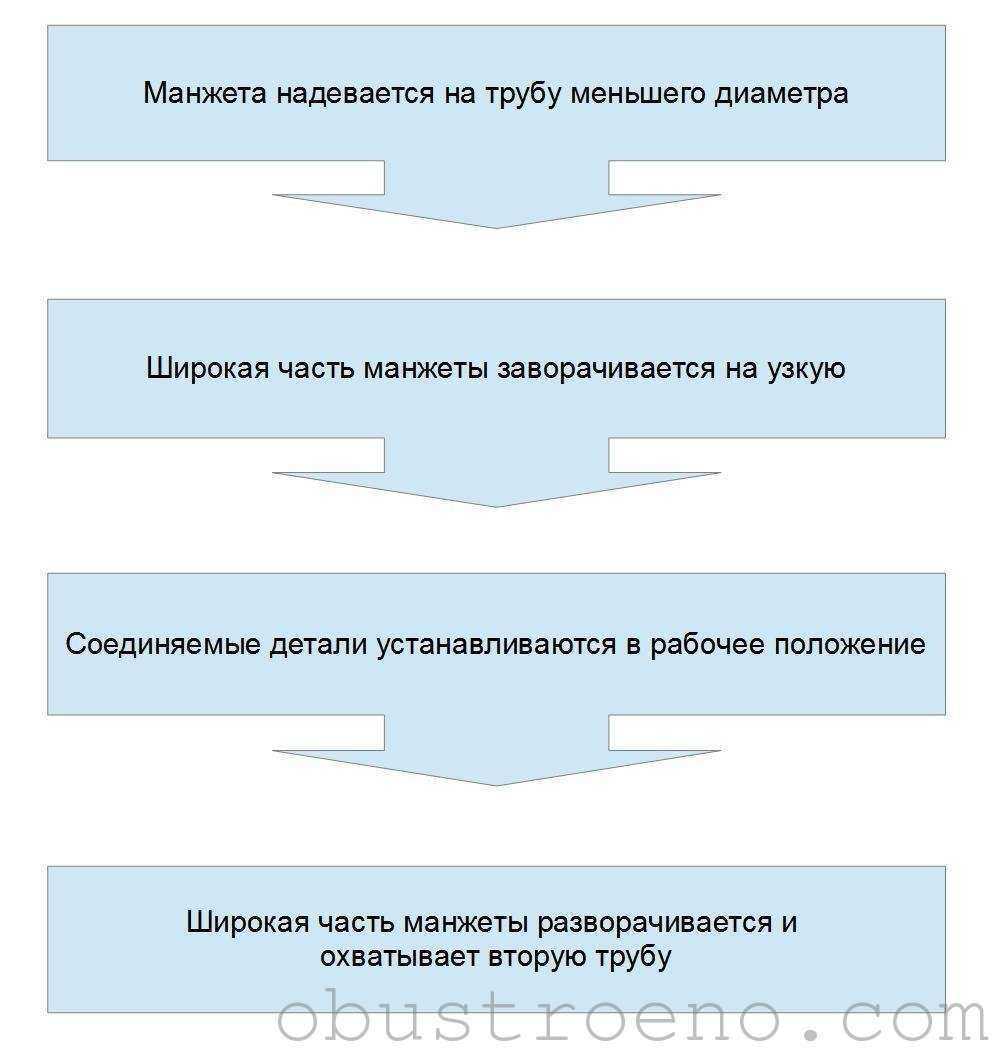

Уплотнительные манжеты вставляются в раструб, после чего в них с некоторым усилием вдавливается труба меньшего диаметра. Соединительные (в частности, та самая манжета между полочкой бачка и унитазом) монтируются чуть сложнее:

Несколько нюансов:

  • Перед установкой манжеты любого типа соединяемые детали (в первую очередь внутренняя поверхность раструба) очищаются от любых загрязнений
    ;
  • При неровной поверхности раструба уплотнительную манжету садят на силиконовый герметик
    ;

Особенности врезки

Полипропиленовые элементы практически повсеместно заменили старые металлические канализационные стояки. Благодаря безусловным преимуществам, пластик становится все более востребованным. Однако для того чтобы получить действительно качественный результат врезки и установить компенсатор правильно, необходимо учитывать некоторые простые факторы:

  1. Учесть толщину стенок труб;
  2. Просчитать длину канализационной магистрали, чтобы вычислить примерную силу давления на сварные (паяные) швы;
  3. Для трубопровода с сечением 110 мм применяются только фланцевые патрубки;
  4. Если трубы сечения менее 110 мм, практичнее всего использовать резьбовое соединение, причем выбрать лучше патрубки для труб PN 10, 16, монтируемые при установке водопроводных систем холодного водоснабжения – они более плотные и прочные.

Схема работы врезки в пластиковый стояк:

  1. Часть трубы вырезать, обработав стояк напильником для удаления заусенец;
  2. Верхнюю часть трубы покрыть герметиком;
  3. Надеть патрубок до упора;
  4. Покрыть герметиком нижнюю часть;
  5. закрепить компенсатор, заведя в раструб трубопровода;
  6. подключить систему и закрепить стояк.

И совет: чтобы соединить трубопровод, элементы которого выполнены их разных материалов применяется система фитингов, оснащенных полимерной муфтой и трубной резьбой. Теперь не придется гадать, зачем нужен патрубок и что делать с ПВХ трубопроводом, если он прохудился – компенсатор позволит быстро и без особых трудовых и временных затрат починить поломку не разбирая всю систему.

https://youtube.com/watch?v=ihOAusdlhZo

Специальные муфты

Противопожарная

Еще один элемент, без которого не должна эксплуатироваться канализация — противопожарные муфты, предотвращающие распространение открытого пламени через трубопроводы.

Это устройство представляет собой металлический цилиндр со специальным вкладышем. Последний состоит из специального негорючего материала, вспучивающегося под воздействием повышенной температуры окружающего воздуха.

Сработавшая противопожарная муфта для канализации герметизирует трубопровод, предотвращая дальнейшее распространение огня.

Эта деталь должна обязательно устанавливаться на каждую пластиковую трубу в здании и закрепляться на капитальном стеновом или потолочном перекрытии. Монтаж их не вызывает сложностей и может быть произведен на любом этапе строительных работ.

Покупая изделие для защиты от пожара, следует убедиться, что изделие соответствует принятым стандартам и имеет соответствующий сертификат, выданный контролирующими органами. Иначе ее эффективность будет равняться нулю.

Муфта для ремонта

К специальным элементам, используемым в процессе монтажа канализаций, относится и ремонтная муфта. Она несколько длиннее, чем стандартные соединительные детали и используется для замены поврежденных участков трубопровода, а также врезки дополнительных фасонных деталей.

Порядок работы с использованием специальной фурнитуры состоит в следующем:

  • труба разрезается в нужном месте (или вырезается поврежденный участок);
  • на нижний конец надевается специальный ремонтный элемент (его внешний срез нужно надвинуть до тех пор, пока он не сравняется с торцом трубы);
  • на верхний торец таким же образом надевается муфта с удлиненным раструбом;
  • вставляется необходимая фасонная деталь (или неповрежденный отрезок трубопровода);
  • затем муфта с удлиненным раструбом сдвигается вниз, а ремонтная – вверх, в результате чего все детали соединяются вместе.

Вставляемый отрезок трубы (при ремонте) следует соответствующим образом обработать. Для этого с торцов снимается фаска, после чего они обрабатываются технической смазкой. Этим гарантируется полное отсутствие протечек после ремонта.

В особо сложных случаях достичь максимальной эффективности можно путем закачки в торцы муфт силиконового герметика. После его затвердевания ни о какой протечке не может быть и речи.

Что это такое

Компенсаторы для канализационныхтруб — это фитинги, предназначенные для изменения в небольшихпределах длины участка сети. Чаще всего они используются на линиях, собранныхиз ПВХ. Этот материал показывает самый большой коэффициент температурногорасширения. При сливе горячей воды, длина труб увеличивается, а приохлаждении — уменьшается. Компенсатор принимает на себя эти изменения,сохраняя в целости соединения и элементы стояка. Это основная, но неединственная задача, которую решает муфта. Есть у нее и другие полезныевозможности:

  • она позволяет изменить положение тройникаотносительно вертикальных и горизонтальных частей системы. Во время ремонтауровень пола часто меняется (укладка плитки, заливка выравнивающей стяжки ит.д.), из-за чего высота унитаза, ванны, душевой кабины и других видов сантехникименяется. Для подключения к системе приходится менять высоту установкитройника, что легко сделать, если есть компенсатор;
  • замена частей стояка представляет собой сложнуюзадачу, особенно в многоквартирных домах. С муфтой процедура сокращается до несколькихминут;
  • упрощается переход с одного диаметратрубопровода на другой.

Как правило, на вертикальнойчасти квартирной части системы устанавливают компенсатор для канализации ПВХ D 110, для чего нуженстояк такого же диаметра. Муфта представляет собой прямой отрезок трубы, одначасть которого является раструбом с резиновым уплотнителем, а другая —соединительный элемент для установки внутрь раструба. По сути, это укороченныйотрезок прямой трубы, но его соединительный элемент имеет большую глубину, продолжаясьдо самого начала узкой (внутренней) части. Это позволяет поглощать излишки длины принагреве, или отдавать некоторую часть при сильном охлаждении.

Иногда компенсатор канализации путают с проходной, или ремонтной муфтой. Отличие этого фитинга от компенсатора в устройстве соединительного элемента — первый имеет два раструба с обеих сторон, второй оснащен только одним расширением. Это принципиальный момент, поскольку ремонтная муфта может скользить по стояку, смещаясь на любое расстояние (пока не упрется в раструб или тройник). Компенсатор имеет стационарную позицию, устанавливается раструбом вверх. Он способен смещаться вверх лишь на глубину раструба.

Классификация устройств

Современные компенсаторы для канализации классифицируются по материалу изготовления, конструкции, назначению, месту и способу установки, сечению. Так, наиболее популярными считаются полипропиленовые и поливинилхлоридные компенсаторы. Они идеально подходят для ремонта ПВХ трубопровода.

Для соединения трубопровода, состоящего из различных труб, как правило, используется специальный компенсатор — редукция.

Также редукция применяется для соединения труб с различным сечением. Для соединения отрезков трубопровода на ровном участке используется канализационная муфта. При ремонте трубопровода используется полнопроходная муфта.

По назначению и месту установки компенсаторы делятся на несколько видов:

  • Универсальные;
  • Петлевые;
  • Змеевики;
  • Сильфонные осевые;
  • Фланцевые;
  • Сдвиговые;
  • Поворотные.

Компенсационный патрубок может отличаться по диаметру

Такие компенсаторы особенно удобно использовать при монтаже поворотных участков и компенсации строительных допусков. Благодаря таким деталям можно легко стабилизировать давление в трубопроводе, погасив завихрения жидкостей. Главная особенность этих компенсаторов заключается в том, что они могут устанавливаться на гибких участках трубопровода. При этом детали могут монтироваться с помощью сварки, фланцев, соединительной муфты. Выбор соединения подбирается в зависимости от типа трубопровода.

Разновидность вторая: для ремонта

Описание

Да-да-да, я прекрасно помню, что написано чуть выше: соединительная муфта тоже применяется преимущественно при ремонте. Так называемая ремонтная муфта отличается от нее всего лишь отсутствием сужения между раструбами: по всей длине она имеет одинаковый внутренний диаметр. Эта особенность дает возможность свободно смещать муфту вдоль гладкой трубы или… правильно, соединенных встык гладких труб.

Соответственно, этот вид фасонины используется для устранения дефектов на гладких неразъемных участках трубопровода.

Монтаж

  1. Вблизи дефекта на трубе делается разрез;
  2. Торцы трубы смещаются друг относительно друга. При необходимости труба освобождается от ближайших крепежей;
  3. На резах удаляются заусенцы и снимаются фаски;
  4. Муфта надевается на одну из труб;
  5. Трубы центруются;
  6. Муфта сдвигается на конец второй трубы и фиксируется хомутом.

Материалы изготовления

Для облегчения визуального выбора детали внутридомового предназначения выпускаются в сером цвете, в то время как элементы для внешних работ имеют коричневую окраску. Это существенно упрощает подбор необходимой детали и исключает ошибки при монтаже. Фитинги для наружного применения имеют более высокую прочность и утолщенные стенки.

Способность таких элементов выдерживать давления грунтов и не разрушаться под воздействием подземных вод и стоков обусловлена высоким показателем кольцевой жёсткости моделей, рассчитанных на большие объёмы жидкости и экстремальные внешние условия их эксплуатации. Их размеры несколько превосходят габариты внутридомовых деталей, что обусловлено более серьёзной нагрузкой на внешние коммуникации и неблагоприятными условиями, в которых они используются.

Соединение пластиковых фитингов осуществляется на основании клеевого, сварочного и резьбового способа. Для обеспечения полной герметичности стыка все модели из ПВХ оснащены уплотнительными резиновыми кольцами, что позволяет создать надёжное соединение и избежать протечек.

В некоторых случаях на особо сложных участках стыки рекомендуется укреплять при помощи силиконового герметика. Это обеспечит прочность соединения в случае рассыхания резины и предотвратит просачивание жидкости. В случае если раструб не укомплектован уплотнительными кольцами, следует воспользоваться специальным клеем, который после высыхания образует структуру, практически идентичную структуре пластиковой трубы.

Пластиковые элементы легко переносят температуру жидкости в 75, а в случаях кратковременного воздействия и до 95 градусов. Это позволяет смело использовать изделия из ПВХ для обустройства сливов из стиральных и посудомоечных машин. При монтаже таких видов коммуникаций следует учитывать расширение элементов от термического воздействия. Поэтому соединение деталей «до упора» не допускается. Воздействие отрицательных температур также не оказывает влияния на целостность и работоспособность фитингов: в случаях промерзания труб фасонные части не растрескиваются и не деформируются.

Кроме стоимости, веса и простоты монтажа, пластиковые изделия также не склонны к образованию засоров. Это обусловлено абсолютно гладкой внутренней поверхностью элементов, где твёрдым частицам просто не за что зацепиться. Система, смонтированная из пластиковых элементов, не требует расходов на её обслуживание и не нуждается в ремонте на протяжении длительного времени.

Фасонные части из чугуна предназначены для соединения чугунных труб в системе канализации. Для их производства используется высокопрочный чугун с шаровидным графитом. Модели выпускаются в широком ассортименте с большим разнообразием форм и размеров. В качестве уплотнительных элементов фитинги комплектуются манжетами или специальным стопором. Внутренние стенки чугунных деталей выполнены из цементно-песчаного покрытия, защищающего металл от коррозии и повышающего герметичность соединений.

Внешняя часть элементов имеет цинковое напыление и дополнительно покрывается битумным лаком. Такое покрытие обеспечивает высокую устойчивость деталей к агрессивному воздействию внешней среды и значительно продлевает срок их эксплуатации.

Чугунные фитинги могут эффективно использоваться как с чугунными, так и с некоторыми полимерными трубопроводами. Изделия часто применяются в промышленном водоснабжении, при обустройстве канализации и для оснежнения горнолыжных склонов. Благодаря устойчивости к диаметральным прогибам и сохранению герметичности во время больших дорожных нагрузок изделия из чугуна могут укладываться в любой тип грунта и использоваться в любых климатических условиях без ограничений.

Виды компенсаторов и материалы изготовления

Компенсатор для канализации ПВХ

Конструктивно устройство – это патрубок на одном торце которого расположен раструб с кольцевым уплотнителем из резины. Другой торец предполагает муфтовое соединение.

Иногда устройства оснащают фланцами или резьбой. В первом случае компенсаторы подходят для магистралей сечением от 63 до 110 мм, во втором – менее 63 мм. Для соединения элементов канализационной сети из различных материалов выбираются резьбовые компенсаторы в комплекте с полимерной муфтой.

Современные канализационные системы чаще всего исполняют из полимеров. Компенсационные фитинги бывают:

  • полипропиленовые;
  • полиэтиленовые;
  • поливинилхлоридные.

Пользуются спросом изделия из полиэтилена и полипропилена. Они дают возможность решить большинство инженерных проблем, связанных с монтажом и использованием канализационных сетей. Однако ПВХ-устройства бывают гофрированными, что повышает их компенсационные качества.

Есть гибкие изделия и модели изогнутой конфигурации, их область применения – монтаж или ремонт поворотных участков канализации.

Полимерные компенсаторы устойчивы к коррозии и просты в монтаже. Однако пластиковое устройство абсолютно не подходит для чугунного трубопровода. Здесь используют изделия также из чугуна. Они хоть и весят больше, но намного прочнее полимера.

Для систем, проводящих химически активные стоки, используют устройства из особой резины. Чтобы придать им еще большую устойчивость, покрывают тефлоновым напылением. Основным способом подсоединения к трубопроводу является фланцевое соединение.

Порядок врезки в канализацию

Для того чтобы установить компенсатор, необходимо в первую очередь правильно подобрать деталь. Так, надежный канализационный компенсатор должен отвечать требованиям трубопровода. Наиболее популярными моделями являются детали с сечением в 50 и 110 мм по внутреннему кругу. При этом толщина стенок такой детали должна быть не менее 3,2 мм. Общая длина раструба, как правило, составляет 280 мм.

Перед монтажом компенсационного патрубка следует посмотреть обучающее видео

Установка канализационного патрубка выполняется достаточно просто:

  1. Сначала вырезается поврежденный участок трубопровода (например, с помощью ножовки по металлу), или труба обрезается в месте, где планируется установить патрубок.
  2. Края обрезанной трубы обрабатываются наждачной шкуркой или напильником.
  3. Затем на трубу натягивается отвод для компенсации, а нижняя сторона стояка обрабатывается герметиком.
  4. В раструб трубы вставляется компенсатор, стояк закрепляется.

После ремонта специалисты советуют вводить систему в эксплуатацию, спустя 4-6 часов. При этом мастера рекомендуют выполнять разрезы труб инструментами с небольшими зубчиками. Герметизировать силиконом следует чистые и сухие участки стояка.

Компенсационный патрубок — это важная деталь, которая используется при обслуживании трубопроводов, транспортирующих фекальные отходы и водяные стоки внутри жилых и административных зданий, промышленных комплексов. Патрубок для канализации 110 обладает высокими техническими характеристиками и эксплуатационным сроком. Это простое устройство, которое легко монтируется в трубопровод.

Канализационный компенсатор предназначен для ремонта трубопровода без разбора всей магистрали. Это устройство относится к переходникам и используется для разных нужд – от компенсации линейного температурного изменения до состыковки трубных отрезков с разными диаметрами.

Муфты и их использование для монтажа канализации

Классификация соединительных элементов

Муфты представляют собой специальные детали канализационного трубопровода, которые служат для соединения отдельных его элементов.

Они бывают двух основных видов:

  • соединительная муфта канализационная для монтажа внутренней системы канализации;
  • соединительный элемент, предназначенный для эксплуатации вне жилых и административных зданий.

Еще один важный критерий классификации – типы соединений:

  1. Резьбовое . Применяется для стыковки сливных систем малого диаметра. Часто трубы с такими соединениями устанавливаются под кухонной мойкой или раковиной.
  2. С резиновым кольцом . Очень распространенный тип соединения, широко применяется при монтаже канализационных систем. Его преимущества – быстрый и несложный монтаж без использования специальных инструментов либо дополнительных материалов.
  1. На клею . В этом случае муфта не имеет ни резьбы, ни специального резинового уплотнителя. Обеспечить герметичность соединения помогает специальный клей. Такой способ нельзя применять в местах, где трубы будут провисать.
  2. С помощью сварки . Наиболее прочное соединение. Может применяться как для металлических, так и для пластиковых труб. Недостаток – необходимость использования специального оборудования. При монтаже систем своими руками сварка практически не применяется.

Материалом для изготовления рассматриваемых элементов систем отвода служат:

  • поливинилхлорид;
  • полипропилен;
  • полиэтилен;
  • сталь;
  • чугун;
  • медь и так далее.

Отдельного упоминания стоит резиновая муфта для канализации. Она используется для стыковки элементов системы, выполненных из различных материалов (например, пластика и чугуна).

Совет! Если вы планируете самостоятельно монтировать систему канализации, остановитесь на ПВХ-трубах и муфтах с соединением под уплотнительное кольцо. Их отличает доступная цена и отличные технические характеристики.

Преимущества поливинилхлоридных муфт

Ранее канализационные системы изготавливались из чугуна с использованием металлических соединений. Закрепление производилось с помощью электросварки.

Сегодня для конструирования систем отвода канализационных стоков практических всегда применяется пластик. Это благотворно отражается как на стоимости, так и на надежности.

Остановимся на преимуществах, соединительных изделий из ПВХ.

Преимущество Описание
Небольшой вес Это очень важный показатель. Легкость отдельных элементов и всей готовой системы облегчает доставку материалов, их сборку и закрепление.
Длительный период эксплуатации Гарантированный срок службы используемых элементов – от 40 до 50 лет. Применяемый при их изготовлении материал не подвержен разрушительному действию ультрафиолета, воды, температурным перепадам и отлично переносит агрессивную химическую среду. Кроме того, муфты ПВХ никогда не зарастают коррозийными отложениями, что часто случалось с чугунными изделиями.
Простота монтажа Для соединения труб с помощью муфт не нужно использовать сварку или другое оборудование. Инструкция по закреплению проста – следует плотно вставить одну деталь в другую. Для этого не требуется участия опытного сантехника.

Особый случай

Несмотря на популярность пластиков (прежде всего поливинилхлорида и полипропилена), чугунная канализация все еще используется во многих домах старой постройки. Соответственно, она периодически нуждается в ремонте.

Ремонтные муфты для чугуна заметно отличаются от пластиковых изделий той же функциональности. Дело в том, что разрезать чугунную трубу и развести в стороны ее концы — нетривиальная задача даже для провешенной в подвале лежневки, не говоря уже о стояках.

Муфта для чугуна представляет собой широкий разъемный хомут с резиновой прокладкой. Для установки она разбирается, надевается на поврежденный участок и стягивается болтами. Впрочем, куда чаще для ремонта поврежденных участков используется соединительная муфта и компенсирующий патрубок.

Единственное отличие чугунной канализации от пластиковой в плане их монтажа — способ герметизации раструбных соединений. Он выполняется так:

  1. Трубы и фасонина устанавливаются в рабочее положение и фиксируются хомутами;
  2. В раструб укладывается с уплотнением каждого витка чеканкой каболка (пропитанная битумом пеньковая прядь) или, что гораздо лучше, графитовый сальник;
  3. Снаружи раструб заделывается цементом или цементно-песчаной смесью, приготовленной в пропорции 1:1.

Разновидности

Существуетнесколько разновидностей компенсационных муфт. Чаще всего встречается прямаямодель с одним раструбом и внутренним элементом. Есть еще конструкции сфланцевым соединением, которые используются на линиях диаметром от 63 до 110мм. Однако, эти детали годятся только для чугунных трубопроводов, оснащенныхфланцевыми соединениями. На линиях из полимерных материалов используются деталис раструбными элементами. Примечательно, что для сварных трубопроводовиспользование компенсаторов такого типа становится бесполезным, так как принципих действия основан на скольжении раструба по патрубку. В таких случаях нужныфланцевые или гофрированные фитинги. Диаметрыизделий соответствуют размерному ряду труб (для изделий из ПВХ это 50, 75, 110,160 мм и т.д.). Чаще всего встречается компенсатор на стояке канализации, поэтомумаксимальным спросом пользуются фитинги диаметром 110 или 160 мм. Однако,иногда их устанавливают и на лежаках, длина которых слишком велика. Этопозволяет производить замену отдельных узлов линии без полной разборки.

Рекомендуется выбирать компенсатор, изготовленный из того же материала, что и остальной трубопровод. Иначе возможно несоответствие размеров или другие проблемы. Толщина стенок у разных видов канализации отличается, поэтому наружный и внутренний диаметры элементов могут не совпадать. Кроме того, разница физических свойств создает значительные проблемы в работе системы. Исключением может стать участок соединения двух линий из разных материалов, но в этих местах обычно используют другие фитинги.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Домашний дизайнер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
