Металлоискатель пират своими руками

Инструкция по сборке

В задачу редакции не входит предоставление максимально подробной инструкции

Осветим основные нюансы, на что стоит обратить внимание кладоискателю, взявшемуся за изготовление палки-копалки своими руками

Отметим, что схема металлоискателя Пират — несложная, с монтажом справится даже начинающий радиолюбитель. Но прямые руки и элементарный набор инструментов всё-таки необходим.

Пират можно собрать как на микросхеме, так и на транзисторах. Умные люди советуют таки взять микросхемы, ибо транзисторы надо подбирать, результат работы с ними менее стабилен и, при нарушении характеристик, гораздо сложнее настраивается. Опять же для подбора транзистора нужен осциллограф, а он есть далеко не у каждого радиолюбителя.

Итак, как сделать металлоискатель Пират своими руками.

Необходимые детали

В список деталей для металлоискателя Пират входят:

15 постоянных резисторов;
2 переменных резистора;
5 электролитических конденсаторов;
2 плёночных конденсатора;
один керамический конденсатор;
2 микросхемы;
3 транзистора;
1 диод;
заготовка печатной платы;
динамик на 8 Ом;
катушка 2 Ом;
питание.

Ознакомиться с конкретными номиналами прибора, а также подробнейшей инструкцией по его сборке можно на сайте https://sdelaysamodelku.ru/metalloiskatel-pirat-svoimi-rukami/.

На сайте md-kit.ru набор для сборки металлоискателя Пират на К157УД2 стоит 500 руб. Печатная плата и весь набор навески, можно не заморачиваться беготнёй по магазинам и радиорынкам.

Читай также: Не знаешь что такое частотность металлоискателя? Подробная статья про частоту металлоискателей. Переходи!

Схема металлоискателя пират

Даже при наличии печатной платы и набора компонентов, необходима принципиальная схема.

На первом рисунке представлена схема металлоискателя Пират на К157УД2.

Обратите внимание на левую часть. В ней присутствует микросхема NE555

В принципе, её можно заменить двумя транзисторами, как показано на рисунке ниже. Но с транзисторами есть заморочки, о которых мы уже писали — их нужно подбирать под требуемые характеристики, для чего понадобиться осциллограф. Если сборщика этот момент не пугает, вот схема без NE555.

Важно! Микросхему NE555 можно заменить на аналог — КР1006ВИ1. И вообще провести импортозамещение — транзисторы можно брать отечественные

А можно пойти другим путём и заменить усилитель К157УД2 на импортный TL072 или LM358.

Сборка металлоискателя Пират

Опишем алгори — когда есть только заготовка печатной платы и набор деталей. Если печатная плата куплена в наборе, переходим сразу к шагу 4.

В программе для трассировки плат, например, Sprint Layout, рисуем печатную плату металлоискателя Пират.
Печатаем трассировку и переносим на заготовку.
Сверлим отверстия под монтаж и протравливаем плату.
Аккуратно паяем детали.
Подбираем корпус и помещаем схему в него.
Соединяем готовый корпус с батарейным блоком — готовые блоки под любое количество AA или колодку для Кроны можно купить в радиомагазине или на Aliexpress.
Наматываем катушку.

Сборка закончена, правильно собранная схема работает без дополнительных настроек.

Внешний вид собранного металлоискателя

В результате должна получиться коробочка с динамиком, из которой наружу выведены две рукоятки потенциометров. Питание может располагаться в той же коробочке, а может и в отдельной.

На штанге блок управления можно разместить так же, как у Tesoro Compadre) или же как у Golden Mask Deep Hunter Pro 3 SE. Вторая компоновка более традиционна для PI-приборов.

Важно! Блок управления не стоит намертво прикручивать к штанге. На случай использования рамки вместо катушки лучше сделать его быстросъёмным

Читай также: Залог успешного поиска, правильный подбор аксессуаров! Переходи и узнаешь как выбрать лопату для копа!

Подводный металлоискатель пират

Основной принцип сборки рассматриваемого прибора ничем не отличается от стандартного, который был рассмотрен ранее.

Отличительная разница заключается только в том, что в данном случае возникает необходимость существенно поразмышлять над формированием корпуса, способного не пропускать воду. Для этого оптимальным решением станет использование герметика.

Дополнительно многие мастера рекомендуют размещать специализированные световые индикаторы, способны ставить в известность в случае попадания под корпус воды.

Описание схемы

Схема металлоискателя состоит из двух основных узлов: передающего и приемного.

Передающий узел состоит из генератора импульсов на микросхеме КР1006ВИ1 (зарубежный аналог NE555) и мощного ключа на полевом транзисторе КП505А (зарубежный аналог IRF740, IRF840). Можно поставить биполярный транзистор обратной проводимости с напряжением К-Э не менее 200В. Его можно взять из энергосберегающей лампы или зарядного устройства от мобильного телефона. Для раскачки мощного ключа используется транзистор ВС557.

Приемный узел собран на микросхеме К157УД2 (можно собрать зарубежной мс TL072), по входу приёмника стоят встречно-параллельно ограничивающие диоды, на входе второго каскада приемника стоит фильтр, вырезающий нужную часть импульсов, на выходе второго каскада стоит транзисторе ВС547, в его коллекторной цепи подключен динамик 8-50 Ом. В место Т3 можно применять практически любой транзистор структуры NPN.

Как собрать своими руками без использования микросхем

Это самый простой вариант сборки. Так сказать, манекенов. Вам даже не нужно ничего платить. Металлоискатель состоит из калькулятора, радиоприемника и картонной коробки или коробки для компакт-дисков. Приемник и калькулятор следует рассматривать как можно более простыми, без защиты от электромагнитных помех.

Принцип работы основан на том, что вычислитель создает радиопомехи в диапазоне АМ, а приемник их обнаруживает. Изготовление металлоискателя своими руками состоит из следующих этапов:

Установите радио в самый высокий диапазон AM, но в то же время без радиостанций. Должны быть слышны только помехи.
Приклейте магнитолу двусторонним скотчем тыльной стороной к клапану коробки для компакт-дисков. Приклейте калькулятор к другой ленте.
Включите калькулятор. При полностью открытой дверце ресивер должен усилить звук.
Плавно сложите коробку. Когда угол между приемником и калькулятором составляет около 90 °, радио останавливается.
Закрепите коробку в этом положении.

Когда металл попадает в зону действия МД, вектор поля поворачивается, и приемник снова усиливает звук. В зависимости от конструкции приемника звук может усиливаться под углом 90 °. В этом случае угол между створками коробки постепенно увеличивается, в результате чего происходит ослабление тона.

Сборка печатной платы

Есть несколько вариантов разводки плат своими руками. На следующих рисунках показаны схемы подключения плат металлоискателя на двухконтурном генераторе, трансформаторе, транзисторе и микросхеме K561LE5.

Электронику, сделанную своими руками, следует поместить в пластиковый корпус, чтобы исключить помехи.

Как сделать катушку

Применяется эмалированный медный провод диаметром 0,4-0,6 мм и рамка необходимого размера. Диаметр рамки зависит от цели использования металлоискателя:

14-18 см — для поиска мелких украшений;
до 9 см — подходит для поиска фурнитуры и профилей;
22-50 см — для поиска крупных и глубоко закопанных предметов.

Также для правильной работы металлоискателя необходимо следить за индуктивностью катушки. Индуктивность можно измерить специальным прибором или рассчитать в Интернете с помощью калькулятора.

Катушкодержатель можно купить в магазине или изготовить самостоятельно. Для этого подойдет фанера или прочный пластик. Лучше использовать пластик (поликарбонат, компьютерный диск, ведро), так как он меньше всего влияет на электромагнитное поле и не впитывает влагу.

Если микросхема используется в DIP-корпусе, детали располагаются, как показано на рисунке ниже.

Преимущества приспособления

«Пират» (металлоискатель) имеет простую конструкцию и унифицированную настройку, не содержит заданных программой элементов, которых так опасаются многие радиолюбители. Прибор прекрасно подходит для новичков. И следует помнить, что он не может различать металлы.

Металлоискатель «Пират», печатная плата которого представлена микросхемой NE555 (отечественный аналог КР1006ВИ1) не содержит дорогих или трудно доставаемых деталей. Технические параметры его нисколько не уступают зарубежным аналогам, цена на которые достигает 300 у. е.

А основными преимуществами данного прибора перед другими являются стабильность работы и реагирование на металл с дальней дистанции.

Унифицированный «Пират» (металлоискатель для новичков) обладает определенными техническими характеристиками. Его питание составляет 9-12 Вольт, а уровень потребляемой энергии равен 3-40 мА. Прибор чувствует предметы размером до 150 см.

Металлоискатель пират своими руками подробная инструкция

Металлоискатель пират своими руками подробная инструкция включает в себя несколько основных этапов.

Рассмотрев их подробней, вопрос о том, как сделать металлоискатель пират не будет казаться невыполнимым. При этом настроить также легко.

Необходимые детали

Сборка металлоискателя пират начинается с подготовки необходимых деталей:

микросхема КР1006ВИ1 либо иностранного производства NE555 — именно на ней базируется передающийся узел;
транзистор типа IRF740;
микросхема К157УД2 и транзистор ВС547 — с их помощью формируется узел приема;
провод маркировки ПЭВ 0.5 с целью наматывания катушки для металлоискателя пират;
транзисторы типа NPN;
материал, из которого планируется создать корпус;
изолента;
паяльник.

Необходимые детали

Изготовление печатной платы

Печатная плата металлоискателя пират — наиболее сложный этап в конструировании устройства. Во многом это связано с тем, что от этой детали зависит работоспособность.

Размеры печатной платы зависят от уровня мастерства в паяльном деле — можно максимально сблизить детали, а можно разбить на внушительные расстояния.

Схема металлоискателя пират своими руками с помощью готовой печатной платы существенно упрощает работу.

вытравленная печатная плата

Монтаж радиоэлементов на плату

Чтобы изготовить металлоискатель пират тл, требуется спаять плату — все необходимые электродетали должны быть установлены в точном соответствии с выбранной схемой.

Дополнительно не стоит забывать правильно установить пленочные конденсаторы, обладающие высокой термостабильностью. С их помощью металлодетектор сможет проявить себя максимально эффективно.

Катушка

Катушка для импульсного металлоискателя своими руками не требовательна к точности.

Вполне оптимальным вариантом станет изготовление из витой пары проводом 0,5 мм.

По завершению обмотки, витки в обязательном порядке следует обмотать изолентой либо плотным скотчем — первый вариант наиболее предпочтителен.

Справка: с целью увеличения глубины поиска прибора допускается возможность намотать катушку до 270 мм — порядка 22 витков указанным выше сечением провода.

Характеристики устройства, позволяющие произвести расчет разных видов импульсных катушек:

“Оптимально использовать провод с фактическим сечением 0,5 — 0,6 мм — на минимальном 0,4 работоспособность отсутствует”.

С целью активации функционирования катушки, требуется закрепить ее исключительно в жестком корпусе, причем без содержания в нем металла, в противном случае ударов тока не избежать.

В процессе изготовления поисковой катушки, применение элементов из металла не допускается в целом, вводы нудно подпаять к многожильному проводу, диаметр сечения которого не превышает 0,75 мм.

Оптимальным решением станет использование нескольких отдельных проводов, которые свиты между собой.

Катушка

Питание

В обязательном порядке к разработанной ранее схеме требуется подключить питание — аккумулятор. Для рассматриваемого устройства оптимальным решением станет использование источника с напряжением от 9 до 12 вольт.

При желании допускается возможность использования соединенных между собой батареек крон — 4 штуки. Не рекомендуется использовать только одну, поскольку в таком случае есть вероятность быстрого падения уровня заряда, из-за чего наблюдается дрейф настроек устройства.

2 подробные схемы для сборки МП своими руками

Чтобы собрать металлоискатель Пират, используют 2 схемы. Для первого варианта нужно найти микросхему NE555 — ее использовали в советские времена и она являлась аналогом КР 1006 ВИ1.

NE555

Но если не получается найти NE, тогда используют схему на транзисторах. Желательно всё-таки попробовать раздобыть NE555, поскольку стабильность техники значительно увеличится.

Транзистор

2 печатные платы металлоискателя Пират: разбираем по полочкам

Плата для NE555
Плата на транзисторах

После спайки платы, нужно подсоединить питание.

Если есть желание, можно применить Кроны, подсоединенные друг к другу. Достаточно 4 штук для нормального функционирования. Но проще подключить один аккумулятор (9Вольт).

Если изучить спаяную готовую плату, то необходимо посмотреть на конденсаторы, расположенные с левой стороны. Они пленочные, имеющие большую термостабильность. Если установить их, то это положительным образом повлияет на стабильность аппарата.

Еще варианты плат:

Печатная плата на МП на tl072.
Печатная плата на МП sprint layout.
МП и микросхема с гуном.
К157уд2. Иногда люди интересуются, чем заменить к157уд2 в МП. Подойдет плата КР1434УД1А.

Пример платы

Металлоискатель «Пират» своими руками

Многие задаются вопросом: как сделать металлоискатель «Пират» самостоятельно?Сборка подобного агрегата под силу людям, обладающим элементарными знаниями в сфере электроники.

Импульсный металлоискатель «Пират» обладает самой обычной и доступной для копирования конструкцией. Прибор содержит в себе некоторое количество составляющих и простую для выполнения катушку для поиска. Если ее диаметр составляет 280 мм, то она может обнаружить предметы размером от 20 до 150 см.

Смотреть галерею

Изготовление металлоискателя «Пират» своими руками — задача не трудная, что является огромным достоинством данного приспособления. Сборочные компоненты доступны и находятся без труда. Стоят они совсем дешево. Приобрести их можно в магазине деталей для радио или же на рынке.

Инструкция по сборке

В задачу редакции не входит предоставление максимально подробной инструкции

Итак, как сделать металлоискатель Пират своими руками.

Необходимые детали

В список деталей для металлоискателя Пират входят:

15 постоянных резисторов;
2 переменных резистора;
5 электролитических конденсаторов;
2 плёночных конденсатора;
один керамический конденсатор;
2 микросхемы;
3 транзистора;
1 диод;
заготовка печатной платы;
динамик на 8 Ом;
катушка 2 Ом;
питание.

Схема металлоискателя пират

Даже при наличии печатной платы и набора компонентов, необходима принципиальная схема.

На первом рисунке представлена схема металлоискателя Пират на К157УД2.

Обратите внимание на левую часть. В ней присутствует микросхема NE555

А можно пойти другим путём и заменить усилитель К157УД2 на импортный TL072 или LM358.

Сборка металлоискателя Пират

В программе для трассировки плат, например, Sprint Layout, рисуем печатную плату металлоискателя Пират.
Печатаем трассировку и переносим на заготовку.
Сверлим отверстия под монтаж и протравливаем плату.
Аккуратно паяем детали.
Подбираем корпус и помещаем схему в него.
Соединяем готовый корпус с батарейным блоком — готовые блоки под любое количество AA или колодку для Кроны можно купить в радиомагазине или на Aliexpress.
Наматываем катушку.

Сборка закончена, правильно собранная схема работает без дополнительных настроек.

Внешний вид собранного металлоискателя

Металлоискатель ПИРАТ — виды схем и печатных плат

Есть разные варианты схем, которые можно использовать для сборки металлоискателя ПИРАТ. Мы рассмотрим самые известные конструкции.

Металлоискатель ПИРАТ — схема Ne 555

Основным управляющим компонентом является микросхема Ne 555. В качестве аналога может быть использована микросхема отечественного производства КР1006ВИ1.

Металлоискатель ПИРАТ — схема и печатная плата на транзисторах

Взамен рассмотренной выше микросхемы Ne 555, некоторые авторы предлагают собирать схему электронного управления металлоискателя на транзисторах.

Металлоискатель ПИРАТ на микросхемах Tl 0722 и Ne 555

Электронный блок металлоискателя ПИРАТ собирают на двух микросхемах. Это значительно упрощает схемотехнику прибора.

Металлоискатель ПИРАТ — схема К561la7

Основой схемы МИ является микросхема К561la7. Микропроцессор состоит из 4 секторов. Первые два излучают фон определённой частоты, 3-й элемент обнаруживает отражённый сигнал от искомого металлического предмета, а 4-й сектор производит сравнение уровня выходной и приёмной частоты.

Особенности работы

Перед началом поиска определяется максимальная чувствительность металлоискателя в воздухе. Регулятор устанавливается в положении, при котором периодичность щелчков в наушниках достигнет 2-3 секунды.

При повышенной минерализации грунта требуется отстройка прибора. Для этого катушка детектора опускается к земле и проводится регулировка для повышения чувствительности. При этом немного снизится глубина обнаружения.

Чтобы повысить уровень громкости и получить дополнительный индикатор, используются светодиоды VD1. Рекомендуется подобрать их с таким расчетом, чтобы не перегорели динамики, и установить на штанге для включения кнопку.

Особенности работы

Настраиваем металлодетектор “Пират” с помощью резисторов

Если все детали были установлены правильно, металлоискатель начнет работать сразу же при первом подключении к питанию. Для работы такому прибору необходимо напряжение 9-12 В. Проще всего использовать батарейку типа крона. Одной такой батарейки хватает на 3-6 часов непрерывной работы.

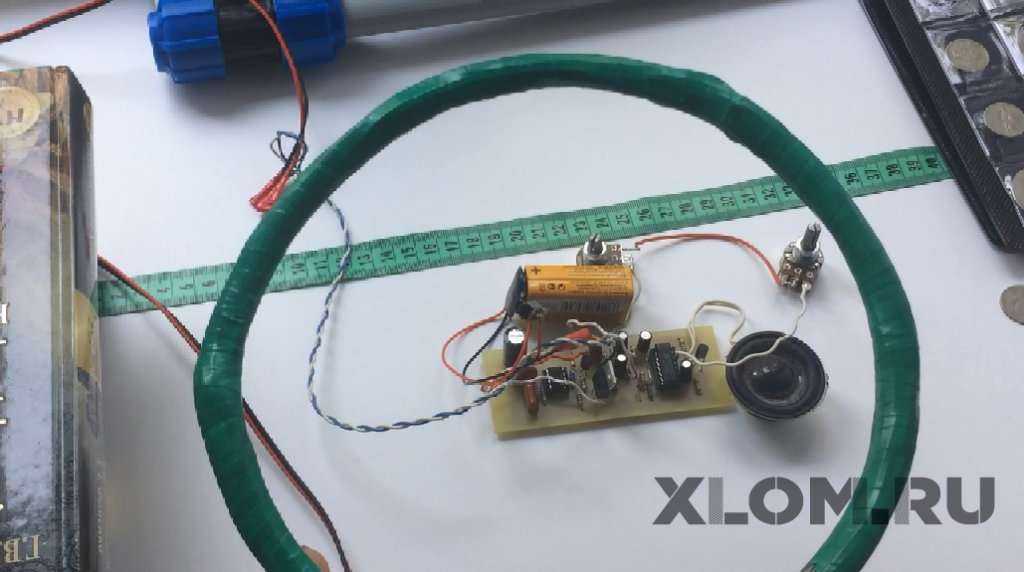

Готовая плата для пирата

Когда металлодетектор включится, он начнет издавать характерное гудение (именно оно при поиске будет сигнализировать о находке). Необходимо произвести настройку. Подкручиваем резистор 10 кОм до щелчков, затем выкручиваем немного в обратную сторону, до исчезновения сигнала.

При помощи резистора на 100 кОм производим более точную настройку над металлическим предметом (настраиваем необходимую чувствительность).

При желании можно установить на контакт от питания переключатель, тогда металлоискатель будет включаться кнопкой. Это облегчит его эксплуатацию, каждый раз не нужно будет вытаскивать батарейку.

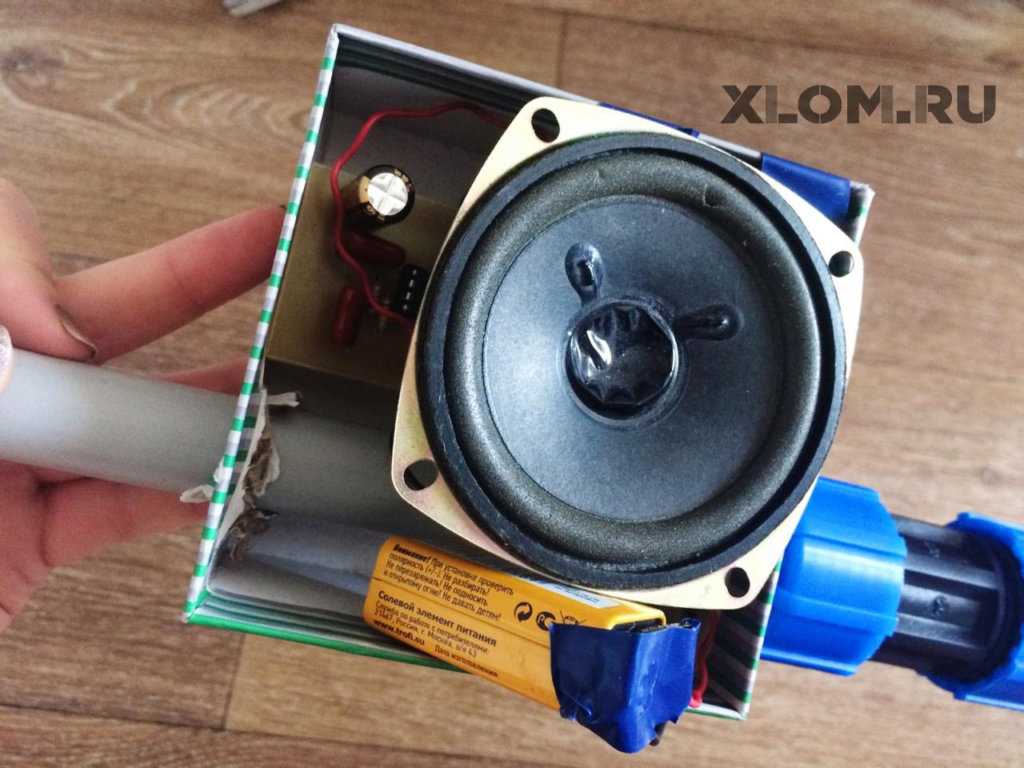

Собранный блок металлоискателя с динамиком и батарейкой Крона

Как избежать 4 ошибок

Металлодетектор Пират — простой прибор, а потому у него не может возникнуть много неисправностей и они быстро устраняются.

Когда возникает перегрев или некорректная работа прибора, необходимо сразу же удостовериться в правильности номиналов всех деталей, сборки.
Бывают ситуации, когда звук от прибора исходит, но на металлы он не реагирует. Причина в Т1, или диоде D1. Чтобы устранить неисправность, то детали придется заменить на исправные.
Происходит нагрев IRF740. Нужно осмотреть резистор R6. Если на нем верный номинал, то понижаем его. К примеру, когда был 150ом, то ставим на 100ом. Чтобы более качественно решить проблему, используем переменный резистор с показателем в 200ом. Далее следует выбрать такое сопротивление, чтобы IRF740 перестал нагреваться. После нужного подбора сопротивления, производим запайку.
Нагревается Т3, или же сгорел. Такая неприятность случается из-за того, что мастер выбрал неверный динамик. Сопротивление хорошего динамика должно составлять 8ом, мощность – о,5 w.

Применение подобных советов в большинстве случаев помогает справиться со всеми проблемами.

Как избежать 4 ошибок

Когда возникает перегрев или некорректная работа прибора, необходимо сразу же удостовериться в правильности номиналов всех деталей, сборки.
Бывают ситуации, когда звук от прибора исходит, но на металлы он не реагирует. Причина в Т1, или диоде D1. Чтобы устранить неисправность, то детали придется заменить на исправные.
Происходит нагрев IRF740. Нужно осмотреть резистор R6. Если на нем верный номинал, то понижаем его. К примеру, когда был 150ом, то ставим на 100ом. Чтобы более качественно решить проблему, используем переменный резистор с показателем в 200ом. Далее следует выбрать такое сопротивление, чтобы IRF740 перестал нагреваться. После нужного подбора сопротивления, производим запайку.
Нагревается Т3, или же сгорел. Такая неприятность случается из-за того, что мастер выбрал неверный динамик. Сопротивление хорошего динамика должно составлять 8ом, мощность – о,5 w.

Применение подобных советов в большинстве случаев помогает справиться со всеми проблемами.

Ответы на 5 часто задаваемых вопросов о пайке плат

Сколько времени нужно держать паяльник для надежной фиксации? – 3-4 секунд достаточно.
Припоя много нужно добавлять? – Главное – покрыть им полностью контакт. Если капля это сделает, то такого количества хватит.
Каким цветом должна быть пайка – блестящая или матовая? – Ближе к первому варианту.
Нужно применять средства защиты? – Обязательно надеваем очки, чтобы горячая деталь не попала в глаз.
Какую температуру выдерживает микросхема? – Не больше 230 градусов.

Все детали для Металлоискателя Пират своими руками собрать легко, если следовать инструкции. Отзывы и характеристика на МП по большей части положительные.

Если остались неясности по изготовлению Металлоискателя Пират своими руками, то подробная видео инструкция в интернете ответит на оставшиеся вопросы.

Самодельный МП, сделанный своими руками, отлично подойдет для новичка.

Как сделать металлоискатель ПИРАТ своими руками — необходимые компоненты для сборки

Для изготовления самодельного металлоискателя необходимо заранее приготовить несколько предметов — это поисковый круг с катушкой, электронный блок управления и штанга-держатель. Детально рассмотрим требования к каждой детали.

Поисковый круг

Его можно вырезать из строительной фанеры, пластика либо другого диэлектрического материала. Заготовка должна быть в виде обода диаметром 180–210 мм с обвитым на нём обмоточным проводом (24–25 витков) сечением 0,5 мм. Для увеличения дистанции обнаружения, поисковый контур делают диаметром 260–270 мм и обматывают таким же проводником в количестве 21–22 витков.

Чтобы легче было сопоставить диаметр поискового круга для металлоискателя ПИРАТ с количеством витков и сечением провода, ознакомьтесь с таблицей:

Диаметр поискового круга, мм	Количество витков, шт.	Сечение провода, мм
120	36	0.4
150	31
175	28
200	26
250	22
300	20	0.5
400	17
500	15

Штанга-держатель

В качестве этой детали можно использовать любой диэлектрический длинномер. Это может быть полимерная трубка, деревянный держатель огородного инструмента или швабры. На нижнем конце штанги крепят поисковый круг. Вверху в большинстве случаев крепят корпус электронного блока управления. Длину штанги определяет сам хозяин оборудования, она должна соответствовать его росту.

Блок управления

Для корпуса ЭБУ (электронного блока управления) используют различные коробчатые изделия из пластика. Главное, чтобы в корпусе свободно, но в то же время компактно могла поместиться схема прибора и элементы питания. Начинка электроники собирается на основе транзисторов и микросхем.

Металлоискатель PIRAT своими руками

Схема металлоискателя «Пират», очень популярная и понятная даже начинающему радиолюбителю.

Металлоискатель Пират обладает довольна неплохими характеристиками, ни смотря на простоту схемы и доступность деталей.

Собирается легко, за вечер, не требует практически ни каких настроек и прошивок, начинает работать сразу после сборки! Ниже представлю подробную инструкцию по сборке металлоискателя Пират!

Технические характеристики МД Пират:

Потребляемый ток 30-40 мА Напряжение питания 9-14 вольт Дискриминации нет, реагирует на все металлы Чувствительность монета 25 миллиметров — 20 см Крупные металлические предметы — 150 см

Питание:

Для работы металлоискателя Пират, требуется напряжение 9-14 вольт.

Можно использовать обычные батарейки или аккумуляторы типа AA или две кроны соединённые параллельно, но я бы посоветовал потратить немного денег и купить аккумулятор для бесперебойника, его легко можно закрепить на штанге металлоискателя и заряда будет хватать на долго. Так же, можно использовать и батарею от шурупавёрта, кстати по началу, я именно её и использовал!

Катушка:

Поисковая катушка для металлоискателя Пират, тоже изготавливается несложно. Наматывается на оправе 190 мм. и содержит 25 витков провода ПЭВ 0.5 мм.

Катушку можно намотать на пяльце для вышивания, кстати этот способ довольно распространенный.

Лично я беру обычную кастрюля, наматываю на ней катушку и стягиваю всё это изолентой, затем делаю каркас из тонкой фанеры и закрепляю её на нём. Тут как говорится, каждому своё, кому как удобно.

Скачать список деталей

Схема металлоискателя пират:

Металлоискатель пират состоит из передающего и приёмного узлов. Передающий узел состоит из генератора импульсов который собирается на микросхеме NE555 и мощного ключа, на транзисторе IRF740. Приёмный узел состоит из микросхемы К157УД2 и транзистора BC547.

На самом деле, детали достаточна распространенные но если всё таки вы не смогли их найти, попробуйте применить аналоги. Таймер NE555 можно заменить на отечественный аналог КР1006ВИ1, Вместо транзистор IRF740, можно поставить любой биполярный NPN структуры с Нкэ не ниже 200 вольт, можно даже выпаять из энергосберегающей лампы или зарядки от телефона, на крайний случай, подойдет даже КТ817.

Транзисторы BC557 и BC547, на отечественные КТ3107 и КТ3102. У операционного усилителя К157УД2 есть полный аналог КР1434УД1В, так же его можно заменить на импортный TL072, но в этом случае, нужно будет переделать распиновку платы, так как у него 8 ног. Металлоискатель Пират на TL072 у меня тоже есть, схема и плата лежат в общем архиве.

Кстати генератор импульсов можно собрать и на транзисторах:

Немного о деталях:

Микросхема К157УД2 и К157УД3

Микросхема NE555

Транзистор IRF740

Плёночные конденсаторы

Правильное соединение резисторов.

Сборка металлоискателя Пират:

Для начала конечно же нужно подготовить плату. Для этого открывает программу Sprint-Layout и печатаем заготовку нашей будущей платы, затем переносим рисунок любым удобным способом на подготовленную плату, протравливаем её и насверливаем отверстия для деталей. Я использую технологию ЛУТ, хотя лазерного принтера у меня нет, делаю на работе.

Но когда нет возможности напечатать на лазерном принтере, то можно сделать рисунок на струйном, затем отрезать стеклотекстолик нужной формы, приложить рисунок к плате и острым предметом отметить дырочки, затем насверлить и перманентным маркером нарисовать дорожки вручную. Ну или через копирку перевести.

Примеры находок

Полный багажник чёрного металла — таков хабар ведущего канала СЕРЫЙ КОПАТЕЛЬ 12. Как выдержит нагрузку задняя подвеска автомобиля — большой вопрос. Но результаты работы Пирата впечатляют.

Килограмм монет — в основном российские ходячки — накопал за один раз с Пиратом камрад victor partizan. Рублёвые, двухрублёвые, пятирублёвые, десятирублёвые — похоже, что половину стоимости металлоискателя камрад отбил за один коп.

Канал Копаем Вместе снял специальное видео о находках Пиратами. Смотрим.

Монеты в ассортименте, в том числе империя, коп по войне также результативен — накопали ржавый ТТ — ну не ради же восстановления оружия такие находки делают, наши читатели с законом в ладах.

Что такое металлоискатель

Металлоискатель — прибор, позволяющий обнаружить скрытые от глаз под толщей земли металлические предметы. Приборы классифицируются в зависимости от принципа работы и предназначения.

Выделяют основные виды:

Приборы динамического типа. Их конструкция простая, но чувствительность для поиска на большой глубине слишком слаба. И, чтобы не потерять сигнал, металлоискатель необходимо постоянно перемещать из стороны в сторону.
Устройства импульсного типа. Они отличаются большой чувствительностью, могут подстраиваться под разные виды металла и грунта. Однако для настройки требуются знания азов радиоэлектроники. Являются оптимальным вариантом для самодельного изготовления.
Электронные детекторы. Среди преимуществ выделяют хорошую отзывчивость объектов на магнитное поле и наличие функции отсеивания ненужных сигналов, что сказывается на быстром поиске монет, водопроводных труб и др.
Глубинные металлоискатели. Относятся к профессиональному оборудованию и предназначены для обнаружения металлических объектов на глубине до 6 м (в 2 раза больше, чем устройства всех остальных типов).
Стационарные приборы. Не используются в поиске, а устанавливаются в местах массового скопления людей (на вокзалах, в метро, административных зданиях).
