Микрофонный усилитель для динамического микрофона

Схема однотактного УНЧ на транзисторе

Самый простой усилитель, построенный по схеме с общим эмиттером, работает в классе «А». В схеме используется полупроводниковый элемент со структурой n-p-n. В коллекторной цепи установлено сопротивление R3, ограничивающее протекающий ток. Коллекторная цепь соединяется с положительным проводом питания, а эмиттерная – с отрицательным. В случае использования полупроводниковых транзисторов со структурой p-n-p схема будет точно такой же, вот только потребуется поменять полярность.

С помощью разделительного конденсатора С1 удается отделить переменный входной сигнал от источника постоянного тока. При этом конденсатор не является преградой для протекания переменного тока по пути база-эмиттер. Внутреннее сопротивление перехода эмиттер-база вместе с резисторами R1 и R2 представляют собой простейший делитель напряжения питания. Обычно резистор R2 имеет сопротивление 1-1,5 кОм – наиболее типичные значения для таких схем. При этом напряжение питания делится ровно пополам. И если запитать схему напряжением 20 Вольт, то можно увидеть, что значение коэффициента усиления по току h21 составит 150. Нужно отметить, что усилители КВ на транзисторах выполняются по аналогичным схемам, только работают немного иначе.

При этом напряжение эмиттера равно 9 В и падение на участке цепи «Э-Б» 0,7 В (что характерно для транзисторов на кристаллах кремния). Если рассмотреть усилитель на германиевых транзисторах, то в этом случае падение напряжения на участке «Э-Б» будет равно 0,3 В. Ток в цепи коллектора будет равен тому, который протекает в эмиттере. Вычислить можно, разделив напряжение эмиттера на сопротивление R2 – 9В/1 кОм=9 мА. Для вычисления значения тока базы необходимо 9 мА разделить на коэффициент усиления h21 – 9мА/150=60 мкА. В конструкциях УНЧ обычно используются биполярные транзисторы. Принцип работы у него отличается от полевых.

На резисторе R1 теперь можно вычислить значение падения – это разница между напряжениями базы и питания. При этом напряжение базы можно узнать по формуле – сумма характеристик эмиттера и перехода «Э-Б». При питании от источника 20 Вольт: 20 – 9,7 = 10,3. Отсюда можно вычислить и значение сопротивления R1=10,3В/60 мкА=172 кОм. В схеме присутствует емкость С2, необходимая для реализации цепи, по которой сможет проходить переменная составляющая эмиттерного тока.

Если не устанавливать конденсатор С2, переменная составляющая будет очень сильно ограничиваться. Из-за этого такой усилитель звука на транзисторах будет обладать очень низким коэффициентом усиления по току h21

Нужно обратить внимание на то, что в вышеизложенных расчетах принимались равными токи базы и коллектора. Причем за ток базы брался тот, который втекает в цепь от эмиттера

Возникает он только при условии подачи на вывод базы транзистора напряжения смещения.

Но нужно учитывать, что по цепи базы абсолютно всегда, независимо от наличия смещения, обязательно протекает ток утечки коллектора. В схемах с общим эмиттером ток утечки усиливается не менее чем в 150 раз. Но обычно это значение учитывается только при расчете усилителей на германиевых транзисторах. В случае использования кремниевых, у которых ток цепи «К-Б» очень мал, этим значением просто пренебрегают.

Схема микрофонного усилителя на ОУ

Схема микрофонного усилителя представлена на рисунке. Два секрета, о которых было написано вначале статьи, — это согласование микрофона и микрофонного усилителя и схема самого операционного усилителя.

Согласование

Входное сопротивление этой схемы микрофонного предусилителя значительно ниже общепринятых стандартов. Из общей теории электротехники нам известно, что максимальная передача мощности между генератором и нагрузкой происходит при равенстве их сопротивлений. Вот и не будем это нарушать, обеспечив входное сопротивление микрофонного усилителя равным сопротивлению микрофона. При этом никаких переходных конденсаторов мы применять не будем, чтобы не вносить в девственно чистый сигнал асимметрию, фазовые сдвиги и дополнительные источники искажений.

Для избавления от всевозможных помех, в том числе и помех от мобильных телефонов, нам понадобится симметричное подключение микрофона, а значит, у микрофонного усилителя должен быть симметричный вход.

Дифференциальный усилитель, специально спроектированный для таких включений, — это обыкновенный операционный усилитель. Вход здесь симметричный дифференциальный с распределённым входным сопротивлением 600 ом. Резистор R2 3 ом особого значения не имеет, он стоит скорее для корректного изображения дифференциального усилителя.

Подключать можно любой ДИНАМИЧЕСКИЙ микрофон. Но чем качественнее, тем лучше. Обычно сопротивление такого микрофона от 200 до 600 ом, и для чистоты идеи Вы можете сделать сумму R1+R3 равной сопротивлению микрофона (при R1=R3).

Самое главное, что такое включение, благодаря демпфированию подвижной системы микрофона, устраняет окраску звука паразитными резонансами самого микрофона, позволяя получать чистый, ровный звук. Потом, при обработке вокала, можете делать со звуком всё, что угодно. Он податлив, с ним не надо воевать, устраняя всякие призвуки.

Кроме того, помехозащищённость низкоомного входа просто великолепна! Мне приходилось записывать без проблем вокал в комнате, где находилось одновременно более 20-ти мобильных телефонов!

Здесь следует обратить внимание на то, что согласование по-книжному — это как раз измерение параметров и шумов в первую очередь. Нас же шумы не волнуют никак

При использовании ОУ с показателями до 10nV/√Hz про шумы можно забыть. Шумы не мешали жить даже при использовании ОУ TL071, у которого шумы составляют 18nV/√Hz. В реальной работе шум помещения больше, и всё зависит от мастерства звукорежиссёра.

Зато TL071 очень даже хорошо звучит, в отличии от общепризнанной NE5534.

Схема операционного усилителя

Второй секрет этой конструкции — это схема самого операционного усилителя, оказывающая очень большое влияние на звучание.

В этом микрофонном усилителе используется микросхема OPA604.

Самый лучший звук — это когда о звуке не думаешь вовсе, думая лишь о голосе и о музыке. Вот это происходит с OPA604.

Она настолько прозрачна — что даже при самых диких уровнях компрессии никакие артефакты не вылезают.

А секрет, очевидно, в том, что OPA604 — ОДНОКАСКАДНЫЙ операционный усилитель, специально разработанный для профессиональных звуковых применений. (OPA604 PDF) Количество каскадов напрямую влияет на переходную характеристику и на звук в целом. Причём обратно пропорционально. Чем больше каскадов — тем лучше объективные характеристики, а звук хуже.

Осталось дополнить схему микрофонного усилителя регулятором коэффициента усиления, и снабдить весь усилитель нормальным чистым питанием.

Итак, регулятор усиления помещаем в цепь обратной связи. Такое включение позволяет сохранить нулевое выходное сопротивление микрофонного усилителя, благодаря чему практически устраняется влияние на звук соединительного кабеля от преампа до компьютера.

Для организации питания есть изумительный стабилизатор напряжения TL431. Абсолютно чистый, с дифференциальным сопротивлением около 0,2ом. Мне он очень нравится. С ним не бывает проблем. Поставил и забыл.

Вот и всё, схема готова.

Разъёмы я поставил — обыкновенные «джеки», хотя XLR на входе — правильнее.

Корпус — без особых требований. Благодаря симметричному входу, компактности монтажа и низкоомной обвязке, усилитель не нуждается в тщательном экранировании.

Осталось этот микрофонный усилитель спаять, включить и забыть о том, что когда-то была проблема получения качественного звука от микрофона в своей собственной домашней студии звукозаписи.

Технические параметры К538УН3А.

Ниже публикую технические данные взятые из бумажного справочника по аналоговым микросхемам, так как в сети не нашёл подробной информации об этой микросхеме.

Микросхема представляет собой сверхмалошумящий широкополосный усилитель сигналов частотой до 3МГц. Шумовые характеристики усилителя оптимизированы для работы с низкоомными генераторами сигналов. Коэффициент усиления фиксирован внутренним делителем, но имеется возможность его внешней регулировки. Усилитель предназначен для применения в качестве предварительного усилителя воспроизведения в аппаратуре высшего класса, а также в качестве усилителя для низкоомных датчиков. Корпус 2101.8-1 (DIP8) или 301.8-2.

Конструкция и детали.

При выборе схемы усилителя, я ориентировался в основном на простоту эксплуатации и минимальное количество деталей затраченных на постройку. Задача изготовить супер-пупер усилитель с рекордными показателями не ставилась.

После макетирования нескольких схем на совдеповских микросхемах, я остановился на микросхеме К538УН3А (КР538УН3А). https://oldoctober.com/

Причины следующие:

Минимальное количество навесных элементов.
Однополярное питание. Не нужно городить фантомную землю.
Низкое напряжение питания – 6 Вольт. Легко применить питание от батареи.
Микросхема продолжает работать при снижении напряжения питания до 3-х Вольт. Не нужен стабилизатор напряжения питания и батарею можно использовать более длительное время.
Защита от короткого замыкания

Важно при использовании Джеков 3,5мм! В момент вставки штекера в гнездо происходит короткое замыкание контактов.
Потребляемый ток не превышает 5мА. Если установить пару литий-ионных элементов питания, например, DL123A или одну батарею CR-P2, то их хватит как раз до того момента, когда вся современная техника морально устареет.

Почему именно DL123A (CR-P2)? Из-за токсичной начинки, корпуса этих элементов изготавливают из нержавеющей стали и тщательно герметизируют, что исключает разрушение корпуса и повреждение схемы усилителя. Последнее часто случается при использовании солевых и щелочных (алкалиновых) элементов. (Алкалайновые элементы GP повредили мой любимый Maglite).

Активный микрофонный усилитель

Я уже давно борюсь со своей звуковой картой, а именно с ее «микрофонным» входом. Моими прошлыми попытками сделать нормальный усилитель для микрофона были усилитель 1.

Вся проблема была в том, что у меня ползунок «громкость микрофона» — стоял на максимуме. Понизив его уровень я избавился от одной проблемы и получил другую: усиления предыдущих УНЧ не было достаточным.

Поэтому решил сделать усилитель для микрофона с достаточным усилением, низковольтным питанием и малым потреблением тока. В ходе расчетов получилась хорошая схема, с легкодоступными деталями — в основе её ОУ LM358. И теперь я делюсь ею с вами:

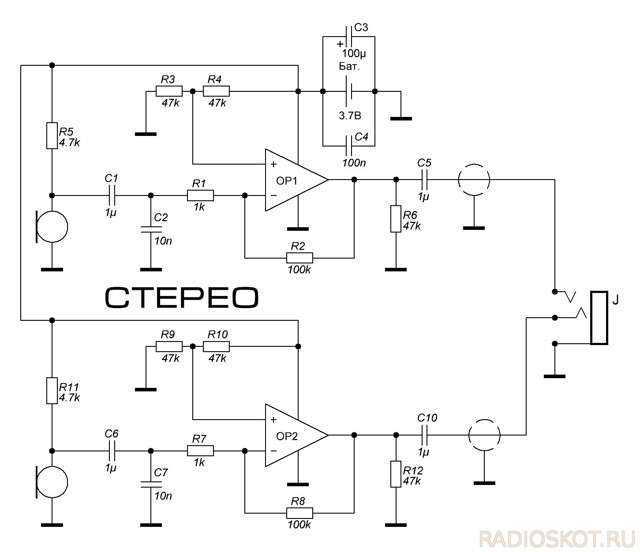

Стерео-версия активного микрофонного усилителя

Кто захочет ее делать, вот маленькое напоминание о распайке штекера аудио:

Теперь кратко опишу ее работу. Питание — литиевая батарейка от 3 до 4.2 В. Ток до 1 мА. Усиление выбирается по формуле:

Ку = -(R2/R1)

На схемах выходит усиление в 100 раз (100к/1к). Минус в формуле из-за того, что усилитель инвертирует сигнал на выходе. Для меня это не критично, да и на звук это сильно не влияет. Кому интересно как я его рассчитывал и подбирал номиналы, запускал в симуляторе, вот видео:

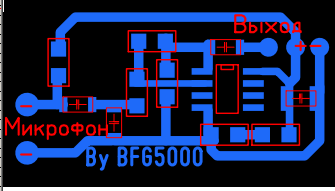

Далее — печатная плата. Сверлить не люблю, поэтому сделал все на планарных деталях. Печатку делал в программе Diptrace:

Так как большинство пользователей сайта пользуются SprintLayout — я перенес печатную в формат LAY6. Сразу предупреждаю — печатки надо «зеркалить».

Кстати, это видеоролик записывал уже с этим усилителем, так что можно оценить качество записи. А выглядит полностью собранный усилитель так:

А это расчетная АЧХ и ФЧХ усилителя, при добавлении конденсатора параллельно R8R2R14 — 510 пФ. Можете кликнуть на неё и увеличить:

При желании, схему можно ещё более миниатюризировать, если требуется установить её внутрь небольшого корпуса. Все файлы — печатки, схема, находится в архиве. Автор материала BFG5000.

Форум по МУ

Обсудить статью Активный микрофонный усилитель

Купить или сделать своими руками?

У микрофонного предусилителя, сделанного своими руками есть три основных преимущества перед теми моделями, которые можно купить в соответствующем магазине:

  1. Цена.
  2. Идеальная адаптация под конкретную задачу.
  3. Качество звука.

Цена

Итак, цена готового изделия, продаваемого в магазине, кроме стоимости комплектующих компонентов, включает в себя плату за бренд, компенсацию рекламных расходов и прибыль, которую получают все: изготовитель, оптовый и розничный продавцы, плюс транспортные расходы. Вот и получается, что в покупном усилителе один только корпус будет стоить дороже, чем весь микрофонный усилитель, сделанный вручную.

Кроме того, существует целый ряд потребительских качеств, которым обязательно следуют практически все изготовители, чтобы достичь определённой универсальности для возможных применений микрофонных предусилителей. Ведь перед разработчиками стоит задача добиться максимальной совместимости со всеми возможными микрофонами и тем оборудованием, с которым он должен будет работать.

Это приводит к тому, что схема микрофонного усилителя приобретает существенную избыточность в виде различных режимов работы, защиты, регуляторов и индикаторов. И чем больше деталей в устройстве, тем большее влияние они оказывают на качество звука, причём не в лучшую сторону.

Адаптация под конкретную задачу

Но в домашней студии звукозаписи микрофонный усилитель обычно работает с одним конкретным микрофоном, в стационарных условиях, и выполняет всегда одну и ту же задачу. А это значит, что большинство универсальных возможностей покупного преампа нам просто не нужны. Но мы можем сосредоточиться на максимальном качестве именно того, что нам нужно, идеально адаптировав собственную конструкцию под конкретную задачу.

Качество звука

Чем отличается хороший микрофонный усилитель для записи вокала от обычного? В первую очередь тем, что хороший предусилитель не вносит в звук собственных артефактов и искажений, и в то же время создаёт для микрофона самое оптимальное согласование для получения максимально возможного качества преобразование звука в электрический сигнал.

Услышать это на слух при обычной проверке затруднительно. Чтобы оценить качество микрофонного усилителя, с ним нужно поработать в реальных условиях, применяя к уже записанному с помощью него вокалу самые различные обработки. Особенно сильно все недостатки проявляются при больших уровнях компрессии и попытках поместить вокал в плотный микс.

Качество звука современных микрофонных предусилителей, особенно брендовых марок, как правило, особых нареканий не вызывает. Но естественное стремление изготовителей максимально удешевить изделие приводит к тому, что формально все характеристики соответствуют заявленным, но компоненты могут быть недорогими, чисто из маркетинговой целесообразности.

Причём проверить, из чего сделан готовый предусилитель, пока Вы его не купили, далеко не всегда возможно.

Так что пока Вы не купите преамп и не поработаете с ним как следует, качество его Вы не оцените. А вот в собственную конструкцию довольно легко можно внести изменения, если что-то не понравится.

И ещё.

Коэффициент усиления

В таком случае коэффициент усиления задается резисторами R2 и R1, а если быть точнее, то он равен:

На таком усилителе можно задавать любой коэффициент усиления. Стоит лишь помнить, что обычно электретные микрофоны дают сигнал амплитудой до 50 мВ. На практике чаще всего это значение ограничивается 25-30 мВ.

Поэтому, если предполагается подключать микрофон в линейный вход компьютера, рассчитанный на сигнал 1 Вольт, то предусилитель для микрофона лучше рассчитать на коэффициент усиления порядка 20 ÷ 30.

Что касается конкретных значений сопротивлений, то лучше выбирать величины в диапазоне от 1 ÷10 кОм. Можно конечно использовать и бО’льшие значения сопротивлений, но не стоит забывать, что любой резистор сам по себе вносит шумы. Эти шумы тем больше, чем больше сопротивление резистора.

Когда я подключил предусилитель для микрофона к камере (Canon M50), у меня возникли некоторые трудности с коэффициентом усиления. Изначально я планировал установить его около 10. Тогда можно было бы установить на камере минимальное значение предусиления звука и все шумы должны были уйти в небытие…. Нооо….

Позже выяснилось, что даже при минимальном коэффициенте усиления, равном двум (R1=R2) сигнал записывается с перегрузкой. И виной тому была перегрузка входных каскадов камеры. Поэтому я был вынужден увеличить значение резистора R1 вдвое. Это дало коэффициент усиления около 1,5. Зато все искажения как рукой сняло.

Не стоит думать, что при такой низком коэффициенте усиления предусилитель для микрофона бесполезен. На самом деле роль предусилителя состоит не только в увеличении амплитуды сигнала.

Очень большую роль играет согласование сопротивлений микрофона и входа камеры. Это не только облегчает жизнь камере, но и так же улучшает соотношение сигнал/шум и выравнивает АЧХ микрофона.

Выбор микрофонного предусилителя

Как выбрать микрофонный предусилитель и на что обратить внимание в первую очередь?

Начнем с того, что главным критерием является, конечно же, звук

Но существует еще несколько факторов, на которые стоит обратить внимание при выборе устройства

Количество входов.

Чем больше каналов, тем больше микрофонов вы можете записывать одновременно. Здесь все элементарно.

Фильтр низких частот

Существуют такие микрофонные предусилители в которых предусмотрен специальный фильтр, задача которого обрезать часоты ниже 20-200 Hz. Эта функция позволяет отсечь всевозможные низкочастотные помехи.

Микрофонный предусилитель с фантомным питанием

Фантомное питание есть практически на всех устройствах данного типа, но не лишним будет убедиться в этом. Фантомное питание необходимо для работы конденсаторных микрофонов.

Интегрированный лимитер/компрессор

В некоторых случаях вариант микрофонного предусилителя со встроенным лимитером для сжатия динамического диапазона будет полезен. Например в случае когда с предусилителя сигнал подается на вход аудиокарты. Лимитер поможет избежать ненужных перегрузок.  Но чаще всего вы просто переплачиваете за эти дополнительные интегрированные устройства.

Индикаторы уровня

Если индикатор перегруза это обязательная составляющая предусилителя, то индикатор уровня нет. Вещь очень полезная и нужная.

Переключатель фазы

Когда вы пишите с нескольких микрофонов, то такой переключатель будет очень полезен для решения фазовых проблем.

Микрофонный предусилитель с эквалайзером

На некоторых моделях мы также можем найти интегрированный эквалайзер. Его задача посылать на вход звуковой карты уже скорректированный по частотам сигнал. Опция достаточно сомнительная, но за нее вы переплачиваете. Подумайте, нужна ли она вам?

Динамические микрофоны

Динамический микрофон изображение на схемах

   В звукозаписывающей аппаратуре используются в основном электродинамические и конденсаторные микрофоны. Первый динамический микрофон был изобретен в 1924 году в Германии, учеными Э. Герлахом и В. Шоттки (последний конечно знаком многим по диодам). Динамические микрофоны обладают более высокими характеристиками, по сравнению с угольными микрофонами. На следующем рисунке можно видеть устройство такого микрофона:

Рисунок — устройство динамического микрофона

   В данном микрофоне мембрана соединена с подвижной катушкой, которая находится на валу и может двигаться вперед или назад. На фото ниже можно видеть электродинамический микрофон с штекером мини джек 3.5 мм., с переходником джек 6.3 мм.

Электродинамический микрофон

   Такой переходник нужен для того, чтобы подключить микрофон с разъемом мини джек 3.5 мм., рассчитанный на подключение к компьютеру, к более серьезной звукозаписывающей аппаратуре с разъемом джек 6.3 мм. Также такие разъемы встречаются на музыкальных центрах и DVD плейерах с функцией караоке.

Фото — переходник джек 3.5 -6.3 мм

   Принцип работы этого микрофона заключается в следующем: При звучании струны перед микрофоном, мембрана начинает колебаться вместе с прикрепленной к ней катушкой, и катушка пересекает силовые магнитные линии постоянного магнита. В катушке наводится переменное напряжение звуковой частоты. Амплитуда колебаний зависит от громкости звучания. На рисунке ниже изображена схема подключения динамического микрофона:

Схема подключения динамического микрофона

   На схеме изображен согласующий трансформатор. Он позволяет согласовать низкое сопротивление катушки микрофона, с большим сопротивлением усилителя звуковой частоты. На рисунке далее изображено обозначение на схемах микрофона:

Обозначение микрофона на схемах

   Угольные и динамические микрофоны мы уже рассмотрели, а сейчас изучим конденсаторные и пьезомикрофоны.

Лучшие модели предусилителей для микрофона

Количество производителей мирового уровня, занимающихся выпуском предусилителей, исчисляется десятками. Некоторые марки стали особенно популярными благодаря хорошему сочетанию цены, качества и функциональности.

Бюджетные

Недорогие преампы позволяют подключить 1-2 акустических устройства и рассчитаны на стандартный частотный диапазон. Используются для записи музыки в домашних условиях.

Преамп Yamaha WXC-50 имеет следующие достоинства:

Сохранение настроек удобно для быстрого переключения.

  • компактные размеры;
  • поддержку алгоритма Compressed Music Enhancer для качественного воспроизведения музыки с мобильных устройств;
  • пульт ДУ;
  • широкий частотный диапазон – от 10 до 8000 Гц;
  • возможность быстро переключаться между несколькими вариантами настройки, сохраняемыми в памяти;
  • технологию передачи аудиосигнала MusicCast;
  • специальное мобильное приложение для управления предусилителем со смартфона или планшета;
  • уровень выходного сигнала – 2 В.

Технология MusicCast позволяет:

  • использовать подключенные устройства совместно и обособленно;
  • транслировать музыкальные файлы по беспроводной связи.

Прибор Emotiva PT-100 отличается следующими преимуществами:

  • большим количеством цифровых и аналоговых входов;
  • качественным фонокорректором виниловых пластинок (позволяет применять картриджи с подвижным магнитом или катушкой);
  • высокочувствительным FM-тюнером с памятью на 50 предустановок;
  • пультом ДУ;
  • ударопрочным корпусом;
  • низким уровнем искажений;
  • широкой полосой пропускания.

Модель подойдет любителям слушать дома музыку на разных устройствах.

Преамп Dynavox TPR-3 привлекает покупателей следующими особенностями:

Вместе с моделью рекомендуется приобрести усилитель.

  • компактностью;
  • низким энергопотреблением;
  • малым коэффициентом искажений;
  • чистотой аудиопотока (соотношение сигнала и шума – 70 дБ);
  • расширенным диапазоном частот – от 20 до 50 000 Гц;
  • 5 аналоговыми входами;
  • присутствием в схеме 2 ламп 6N3;
  • высоким качеством обработки сигнала (фонокорректор помещен в отдельную секцию, защищенную от помех).

Средней ценовой категории

Наиболее востребованная группа, что объясняется выгодным сочетанием цены и качества. Хорошим спросом пользуется модель M-Audio Octane. Ее достоинства:

  • функция аналого-цифрового конвертирования;
  • 8 каналов;
  • цифровой оптический интерфейс формата ADAT;
  • работа каналов в микрофонном и инструментальном режимах.

Рекомендуется использовать совместно с Audio/MIDI интерфейсом M-Audio FireWire 18/14.

Модель Art Pro MPA II привлекает покупателя следующими особенностями:

Использовать устройство возможно с различными микрофонами.

  • отключаемым фантомным питанием +48 В на каждом из микрофонных входов;
  • регулируемым входным сопротивлением (настройка под микрофон любого типа);
  • естественным теплым звучанием;
  • большими стрелочными индикаторами с подсветкой.

Дорогие

Профессиональные аппараты с хорошим набором функций и расширенным частотным диапазоном рассчитаны на подключение большого количества устройств. Популярный представитель – модель Audio Research LS28. Ее достоинства:

  • много входных и выходных разъемов линейного и балансного типа;
  • возможность подключения внешнего инфракрасного сенсора;
  • поддержка интерфейса RS-232;
  • понятное меню, простая настройка;
  • частотный диапазон – от 0,4 до 200 000 Гц;
  • коэффициент гармоник – 0,007%;
  • дисплей, отображающий параметры работы устройства.

Доступен большой набор функций, среди них:

  • переключение фазы;
  • переименование входов;
  • автоматическое отключение питания.

Модель PrimaLuna EVO 300 Preamplifier пользователи ценят за следующие качества:

Предусилитель удобен в применении.

  • хорошую чувствительность;
  • увеличенное входное сопротивление;
  • высокое качество стереозвучания (каналы не зависят друг от друга);
  • 5 входных разъемов типа RCA;
  • частотный диапазон от 12 до 75 000 Гц;
  • отношение сигнала к шуму составляет 93 дБ;
  • выбор входного сигнала осуществляется при помощи герметизированного реле, блокирующего помехи;
  • малое число проводов.

Предусилитель Rotel RC-1590 пригодится обладателю большого числа устройств. Его достоинства:

  • множество входов;
  • Bluetooth-адаптер;

MM-фонокорректор;

  • разъемы Ethernet и RS-232;
  • частотный диапазон от 10 до 100 000 Гц;
  • коэффициент гармоник – 0,004%;
  • раздельные стабилизаторы с фильтрами на фольговых конденсаторах;
  • 2 тороидальных трансформатора в блоке питания.

Прибор предъявляет высокие требования к качеству электроснабжения.

Микрофонный усилитель на одном транзисторе

Схема на полевом транзисторе обладает низким уровнем собственных шумов и обеспечивает коэффициент усиления порядка 20 дБ.Для этого потребовалось увеличить напряжение питания до 9 В, поэтому усилитель питается от батарейки типа «Крона» или от источника внешнего питания. При повторении данной схемы нужно помнить, что полевые полупроводниковые приборы боятся статического электричества, поэтому пайку транзистора нужно выполнять заземлённым паяльником и использовать антистатический браслет. Выводы транзистора перед пайкой нужно соединить между собой, обмотав их тонкой медной проволокой. Схемы микрофонных устройств на транзисторах имеют различные технические решения. Они бывают с несколькими каскадами, с автоматической регулировкой усиления и шумоподавлением.

В первом случае через резисторы R4 иR1 на электретный микрофон подаётся напряжение питания необходимое для его работы. Переменный сигнал в частоты с электродинамического прибора подаётся через конденсатор С3 на базу транзистора. Усилитель для динамического микрофона собирается на одном транзисторе обратной проводимости.

Транзистор ВС547 заменяется на КТ3102Е. Правильно собранная схема начинает работать сразу и не требует регулировки. Схема микрофонного усилителя на одном транзисторе не всегда может обеспечить требуемые параметры, поэтому на практике часто применяются схемы имеющие большее число каскадов.

К усилителю микрофона подключается электродинамический микрофон, но схема может быть доработана и для электретного устройства. Для этого электролитический конденсатор С2 меняется на обычный ёмкостью 4,7 мкФ, а в точку его соединения с микро подаётся питающее напряжение через резистор 2-3 кОм. Коэффициент усиления устройства достигает 200 в полосе частот от 40 Гц до 20 кГц. Применение транзисторов разной структуры позволило исключить переходной конденсатор между каскадами. Он обычно вносит заметные искажения в схемы усиления низкой частоты.

Особенности и характеристики самодельных микрофонов

У самодельных устройств звук и акустика хуже, чем у фабричных, т.к. у них ниже динамический диапазон, чувствительность. Однако эти недостатки компенсируются низкой стоимостью материалов для сборки. Расходы на них составят не больше 100 руб. Цена самых простых фабричных моделей начинается от 250 руб.

Характеристики прибора также отличаются в зависимости от его разновидности. Основных — 6.

Направленный

Предназначен для прослушивания или записи звука, источник которого находится на расстоянии (оно не должно превышать 100 — 150 м). Минимально необходимая сила звука должна составлять 45-50 дБ. Чаще всего такие устройства применяются журналистами для записи во время интервью.

Электретный

Тип, близкий к конденсаторным моделям. Использует в качестве фиксированной обкладки конденсатора и перманентного источника тока пластину из электрета (особого диэлектрика).

Студийный

Студийными называют конденсаторные микрофоны, которые предназначены для звукозаписи, передачи звука на телевидении или радио. Основной элемент конструкции — конденсатор, покрытый диэлектрической пленкой, чувствительной к звуковым колебаниям. Когда пленка их улавливает, она вибрирует. Вследствие этого емкость конденсатора меняется, звук превращается в электрические колебания.

Самодельный конденсаторный ламповый

Аналог предыдущего варианта. Однако в предусилителе используются не транзисторы или микросхемы, а лампы. Благодаря этому удается достичь более теплого, естественного звука. Подходит для записи вокальных и инструментальных партий.

Изготовить можно самому — из конденсаторного микрофона и лампового предусилителя.

Щелевой из хомутов от транзисторов

Разновидность направленного микрофона. Основа конструкции — трубка, снабженная щелями. Когда звуковые волны туда проникают, они вступают в противофазу. В результате можно слышать звук даже на большом расстоянии.

Самому прибор можно сделать из хомутов от старых советских транзисторов.

Микрофон из наушников

Простейший вариант самодельного микрофона. Для создания мембраны используют динамик от наушников. Подойдет для онлайн-связи. Для записи не годится — качество звука недостаточное.

↑ О других деталях

Теперь вернемся к нашей схеме. Она отличается простотой. Отдельных моментов заслуживают лишь следующие детали: С3 и С4 — это конденсаторы подавляющие возбуждение или звон. Рекомендуется (при возможности, разумеется) их не ставить. Но увы, возможность такая бывает не часто. Точно нельзя сказать, что именно влияет на появление возбуждения, то-ли разводка, то-ли лампа, то-ли корпус… Но одно точно — возбуждение дает звуку отвратительный оттенок. Увидеть его можно только на хорошем осциллографе, потому если есть сомнения, их лучше поставить. R6 — это резистор, задающий усиление. Вместо него (как раз на нарисованные контакты) можно подключить обычный переменный резистор сопротивлением 15-20 кОм, организовав таким образом регулятор «Gain». Я именно так и сделал. Более ничего. Неправда ли, очень просто?

Источник питания

Источник питания трансформаторный, на низкочастотном силовом трансформаторе Т1 типа 109-01AF11-01. У него первичная обмотка на 220V, а вторичная на 26V и ток 2,2А с отводом от средней части. Отвод образует среднюю точку (GND).

Поскольку есть отвод от центра вторичной обмотки, схему выпрямителя решено было сделать по двухполупериодной схеме на двух диодах VD1 и VD2.

Рис. 2. Принципиальная схема источника питания для самодельного усилителя НЧ на TDA2003.

Источник не стабилизированный. Можно использовать другой трансформатор с аналогичными параметрами. Если будет одна обмотка на 11-13V, схему выпрямителя нужно будет сделать мостовой на четырех диодах. Можно питать и от готового источника, постоянным напряжением 12-18V при токе не ниже 2 А, например, от блока питания какой-то компьютерной периферии или оргтехники.

Схема микрофонного усилителя на ОУ

Схема микрофонного усилителя представлена на рисунке. Два секрета, о которых было написано вначале статьи, — это согласование микрофона и микрофонного усилителя и схема самого операционного усилителя.


Согласование

Входное сопротивление этой схемы микрофонного предусилителя значительно ниже общепринятых стандартов. Из общей теории электротехники нам известно, что максимальная передача мощности между генератором и нагрузкой происходит при равенстве их сопротивлений. Вот и не будем это нарушать, обеспечив входное сопротивление микрофонного усилителя равным сопротивлению микрофона. При этом никаких переходных конденсаторов мы применять не будем, чтобы не вносить в девственно чистый сигнал асимметрию, фазовые сдвиги и дополнительные источники искажений.

Для избавления от всевозможных помех, в том числе и помех от мобильных телефонов, нам понадобится симметричное подключение микрофона, а значит, у микрофонного усилителя должен быть симметричный вход.

Дифференциальный усилитель, специально спроектированный для таких включений, — это обыкновенный операционный усилитель. Вход здесь симметричный дифференциальный с распределённым входным сопротивлением 600 ом. Резистор R2 3 ом особого значения не имеет, он стоит скорее для корректного изображения дифференциального усилителя.

Подключать можно любой ДИНАМИЧЕСКИЙ микрофон. Но чем качественнее, тем лучше. Обычно сопротивление такого микрофона от 200 до 600 ом, и для чистоты идеи Вы можете сделать сумму R1+R3 равной сопротивлению микрофона (при R1=R3).

Самое главное, что такое включение, благодаря демпфированию подвижной системы микрофона, устраняет окраску звука паразитными резонансами самого микрофона, позволяя получать чистый, ровный звук. Потом, при обработке вокала, можете делать со звуком всё, что угодно. Он податлив, с ним не надо воевать, устраняя всякие призвуки.

Кроме того, помехозащищённость низкоомного входа просто великолепна! Мне приходилось записывать без проблем вокал в комнате, где находилось одновременно более 20-ти мобильных телефонов!

Здесь следует обратить внимание на то, что согласование по-книжному — это как раз измерение параметров и шумов в первую очередь. Нас же шумы не волнуют никак

При использовании ОУ с показателями до 10nV/√Hz про шумы можно забыть. Шумы не мешали жить даже при использовании ОУ TL071, у которого шумы составляют 18nV/√Hz. В реальной работе шум помещения больше, и всё зависит от мастерства звукорежиссёра.

Зато TL071 очень даже хорошо звучит, в отличии от общепризнанной NE5534.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Домашний дизайнер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
