Направляющие и каретки для чпу своими руками: типы, конструкции

Виды направляющих

Точность станка – это задача направляющих стержней. Они делятся на два вида:

скольжения;
качения – предполагают использование подшипников.

Первый вид используется на станках небольшой мощности и не нуждающихся в большой продуктивности. К ним относятся деревообрабатывающие, токарные, сверлильные и настольные аппараты.

Самодельные направляющие для ЧПУ станка изготавливаются линейного тапа, они могут быть роликовыми или шариковыми. Независимо от вида должны обладать следующими характеристиками:

сохранением заданных параметров;
плавным перемещением;
эффективностью;
низким трением.

В качестве деталей для скольжения втулок в большинстве случаев используются стержни цилиндрической формы, их необходимо отшлифовать. Некоторые мастера советуют изготовить механизм и без втулок, но из-за этой манипуляции будет снижена аккуратность изделий, а стержни будут иметь меньший срок эксплуатации.

Самодельные направляющие: инструкция

Самодельные направляющие для деревообрабатывающего станка в ЧПУ собственного изготовления могут быть нескольких вариантов.

Первый вариант выполнения – простой, вовремя выполнения агрегата по такому алгоритму необходимо собрать конструкцию, состоящую из таких деталей:

Подшипников – принимают силу мотора, оказываемую противодействию.
Металлического уголка – выступает в роли каретки.
Болтов и гаек – размер должен соответствовать внутреннему диаметру подшипника.

Инструкция по изготовлению:

для начала измеряем необходимую длину металлического уголка, убрать лишнее;
просверлить симметрично с двух сторон, отверстия необходимого диаметра;
при помощи гаек и болтов закрепить подшипники.

Конструкция направляющих готова, она не требует массы усилий и довольно понятна для неопытного мастера.

Направляющие из мебельных стержней используются при изготовлении мебели на заказ, чтобы добиться точности, подойдет готовая фрезерная база из мебельных деталей. С применением в конструкции отшлифованных цилиндрических стержней.

Специалисты рекомендуют дополнительно использовать бронзовые втулки, тогда их размер обязан ровняться диаметру направляющих.

Используя старые печатные машинки «Янтарь», легко изготовить направляющие для ЧПУ своими руками. Их особенность в том, что движущие части там выполнены в форме уголка. Понадобятся такие детали:

подвижная часть;
сепаратор – пластина, в которую вмонтированы шарики;
рельсы;
металлическая пластина;
уголки, длина которых равна рельсу.

Соединяем все части необходимым образом и получаем готовый результат.

Направляющие для ЧПУ станка

Обрабатывающие центры с ЧПУ для мелкосерийного и домашнего использования — дорогая штука и не каждый может позволить себе купить форматно-расточной или токарный с ЧПУ, но выполнить своими руками сносное по качеству обработки и чистоте реза устройство, можно запросто. Рассмотрим несколько конструкций, но сначала посмотрим на детали заводского изготовления, чтобы понять основные принципы работы.

Все направляющие для программируемых станков бывают кругового движения или линейного типа, это зависит от траектории, по которой движется подвижный узел в координатах. Будем рассматривать только линейные, как самые востребованные у самодельщиков, да и особой нужды для применения круговых устройств нет.

Монтаж рельсовых направляющих

Важно знать, что линейные рельсовые направляющие подвержены действию силы и момента. Для них должны определяться значения: допустимый статический момент и грузоподъемность, которые вычисляются при помощи формул

Рассчитывая номинальный ресурс шариковых и роликовых направляющих, надо использовать разные формулы.

При постоянной длине хода и частоте перемещений ресурс работы выражается через время. Обладая компактными монтажными размерами, профильные рельсовые направляющие имеют высокую грузоподъемность. Устанавливаемые в различных видах станков или в другом оборудовании, они монтируются двумя различными способами: в виде горизонтального рельса и способом боковой установки.

Так как комплектация осуществляется из двух параллельных рельсов, то расположение первого рельса исполняется на базовой стороне, а другого – на стороне регулируемой.

При работах с большими ударными нагрузками и вибрациями установка дополнительных боковых деталей – боковой прижимной пластины, установочных затяжных винтов, конического клина – способствует их устранению.

Установка же дополнительных прижимных деталей при работе с малой нагрузкой и небольшими скоростями перемещений не обязательна.

Направляющие для станков своими руками

Механическая обработка любого материала подразумевает в первую очередь точность и продуктивность.

Независимо от того, какого типа и предназначения станок, есть базовые элементы, параметрами которых пренебрегать нельзя.

Базовой составляющей для металлорежущего, деревообрабатывающего или обрабатывающего устройства, предназначенного для пластика, есть направляющие, которые обеспечивают безошибочность и цикличность проведения обработки.

Какие бывают направляющие

Любой станок базируются на точности обработки, которую обеспечивают направляющие стержни. Своими руками приходится изготавливать рабочие узлы, но есть такие, которые самому никак не сделать, годятся только детали заводского изготовления.

К примеру, рабочий орган фрезерного станка изготовить едва ли получится, как и со сверлильным или токарным. Поэтому приходится использовать готовые решения — дрели, приводы, граверы или электрические лобзики. С направляющими дело обстоит попроще, поскольку их характеристики и вид прямо зависит от предназначения агрегата.

Практически все они, применяемые в заводских и самодельных конструкциях бывают всего двух типов — скольжения и качения. По принципу подшипников, их метод работы понятен — одни основаны на скольжении, вторые используют в своей конструкции подшипники качения.

Для оборудования малой мощности и не требующих точности и производительности, используют принцип скольжения. В основном, такими деталями пользуются настольные сверлильные и токарные агрегаты, а также деревообрабатывающие. Есть еще подвиды, но рассмотрим те, которые проще всего изготовить своими руками из того, что есть в продаже.

Направляющие для ЧПУ станка

Станки с ЧПУ из мебельных стержней

Прекрасный вариант, когда нужно добиться тщательности обработки, особенно в деревообрабатывающих станках для производства мебели небольшими партиями, в ленточно-шлифовальных, фрезерных на базе готового фрезера малой мощности. Мебельные детали стоят недорого, правда и ресурс у них меньше, чем у аналогичных элементов скольжения от принтеров или печатных машинок.

Пример использования мебельных стержней на форматно-расточном показан на фото. Понятно, что размеры станины и подвижного стола корректируются в зависимости от назначения.

Тем не менее, если использовать мебельные шарикового типа на сверлильном , сносу им не будет, поскольку нагрузка и частота у работы у фрезера или сверлильного значительно отличаются от нагрузок на форматно-раскроечном станке.

Выход есть всегда, а по приведенным примерам вполне возможно подобрать направляющие скольжения для своего станка с ЧПУ желаемых параметров. Удачи в работе!

angor58

Самодельные направляющие: инструкция

Подшипников – принимают силу мотора, оказываемую противодействию.
Металлического уголка – выступает в роли каретки.
Болтов и гаек – размер должен соответствовать внутреннему диаметру подшипника.

Инструкция по изготовлению:

для начала измеряем необходимую длину металлического уголка, убрать лишнее;
просверлить симметрично с двух сторон, отверстия необходимого диаметра;
при помощи гаек и болтов закрепить подшипники.

Конструкция направляющих готова, она не требует массы усилий и довольно понятна для неопытного мастера.

В этом случае необходимо сделать отверстия, равные по диаметру их ширине, прямо в суппорте, они обязательно обязаны быть параллельны друг другу.

подвижная часть;
сепаратор – пластина, в которую вмонтированы шарики;
рельсы;
металлическая пластина;
уголки, длина которых равна рельсу.

Соединяем все части необходимым образом и получаем готовый результат.

Техника линейных перемещений. Механические компоненты.

Подробные описания, каталоги и инженерная информация находятся внутри индивидуальных подразделов. При необходимости наши специалисты помогут Вам осуществить подбор наиболее подходящих для Вашей задачи изделий.

Направляющие механизмы:

Высокая грузоподъемность
Высокая точность
Самоцентровка
Компактность
В наличии

Приводные механизмы и устройства:

Высокий КПД
Высокая точность
Высокая грузоподъемность
В наличии

Электромеханические линейные приводы

Действия
Поиск запчастей по другим производителям
Перейти в библиотеку каталогов
Продукция EcoPRO — недорогие решения для профессионалов
Продукция с сортировкой по категориям

Направляющие
Шариковые профильные рельсовые направляющие
Роликовые профильные рельсовые направляющие
Шариковые втулки
Блоки линейного перемещения
Прецизионные круглые валы и опоры
Шлицевые валы
Прецизионные рельсовые направляющие и столы на их основе
Системы защиты направляющих
Смазка для линейных направляющих и ШВП

Техника привода
Шарико-винтовые передачи, ролико-винтовые передачи, опоры
Зубчатые рейки и шестерни
Актуаторы и системы позиционирования
Координатные столы
Линейные модули
Электромеханические штоковые линейные приводы

Другие группы продуктов
Электроприводы и электроника
Индустриальная пневматика
Готовые системы
Другая продукция

ООО «Акетон»

Официальный дистрибьютор компании NB на территории России и стран бывшего СНГ. Прямые поставки из Японии, Европы, Америки товаров промышленного назначения и комплектующих.

105523, Россия, г. Москва, Щелковское ш., д. 100, корп. 6, офис 202 (схема)

Технология монтажа

Как установить правильно роликовую направляющую? Схема монтажа зависит от способа крепления.

Установка боковых роликовых направляющих

Как собрать и установить направляющую на роликах на боковину ящика? Процесс выполнения работы следующий:

на боковой поверхности отмечаются места расположения планки направляющей и места ее фиксации;
просверливаются отверстия для креплений;
направляющая фиксируется. Как крепить систему? Для фиксации используются саморезы (винты), поставляемые в комплекте;

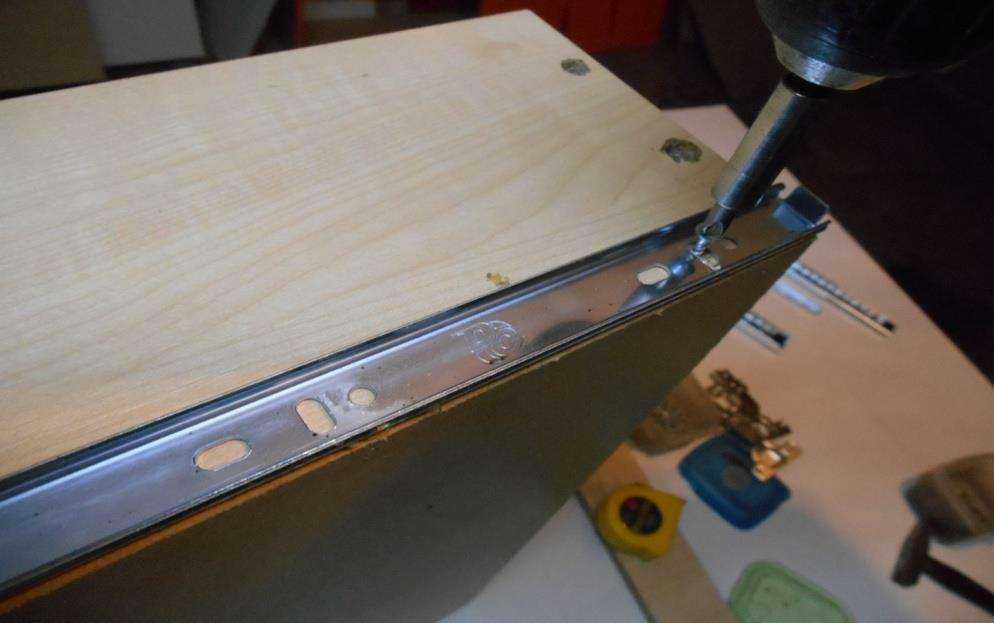

Фиксация направляющей на боковой части

по аналогичной схеме производится монтаж второй планки направляющей на каркасе мебели;

Фиксация направляющей на каркасе мебели

две части направляющих совмещаются между собой.

Соединение планок выдвижной системы

Как установить ящик на направляющих роликового типа, смотрите на видео.

https://youtube.com/watch?v=rTqJyoESEM0

Установка скрытых роликовых направляющих

Чтобы произвести монтаж скрытой направляющей, необходимо:

согласно прилагаемой схеме произвести расчет и определить места установки удерживающих фиксаторов;

Расположение отверстий для крепления направляющих

установить фиксаторы, закрепив их саморезами;
в фиксаторы вставить и закрепить направляющие планки;

Крепление направляющих

установить основания на каркасе и соединить части системы между собой.

По аналогичным схемам можно произвести монтаж направляющих для выдвижных полок в шифоньере, тумбе или полочки компьютерного столика.

Принципы работы

Направляющие станка с ЧПУ закрепляются до такой степени надёжно, чтобы были исключены даже их минимальные сдвиги при работе оборудования — под действием веса, перемещения или вибрации рабочих узлов.

В процессе обработки заготовок по направляющим, под управлением заданной программы, без затруднений передвигаются и прочно закрепляются функциональные узлы станка, обеспечивая выполнение необходимых рабочих операций.

Используются, в зависимости от способа перемещения подвижного узла, направляющие скольжения, качения и комбинированные, которые сочетают как катящееся, так и скользящее перемещение.

Направляющие скольжения, в которых поверхность вала непосредственно соприкасается с перемещающейся по нему втулкой, подвержены действию значительных сил трения, которые в процессе работы значительно меняются по направлению и силе. Нагрузка трением изнашивает направляющие. Кроме того, на работе направляющих скольжения сильно сказывается разность между силой трения в состоянии покоя и силой трения во время движения.

На малых скоростях из-за этой разности перемещение рабочих узлов происходит скачкообразно – для станков с ЧПУ это недопустимо.

Чтобы уменьшить влияние сил трения, применяют антифрикционные пластиковые накладки, а также ряд других способов снижения этих сил. В зависимости от того, каким способом уменьшается трение, направляющие скольжения подразделяются на гидростатические, гидродинамические и аэростатические.

В гидростатических жидкостная (масляная) смазка присутствует при любой скорости скольжения, соответственно, обеспечивается и равномерность движения, и высокая его точность.

У таких направляющих два проблемных момента: сложно устроенная система смазывания, а также необходимость специальных фиксирующих устройств для закрепления перемещенного узла в нужном положении.

Гидростатические направляющие снабжены специальными масляными карманами, в которые смазка подаётся под давлением и вытекает наружу, создавая масляный слой по всей длине соприкосновения поверхностей. Толщина слоя регулируется.

Гидродинамические эффективно уменьшают трение за счёт «всплывания» движущегося узла в масле, заполняющем зазоры между смазочными канавками на рабочих поверхностях направляющих при движении по ним перемещаемых узлов.

Хорошо работают гидродинамические направляющие только при значительных скоростях скольжения.

Проблемными моментами является разгон, а также торможение движущейся части.

Аэродинамические работают на воздушной подушке.

Конструктивно они похожи на гидростатические, имеют карманы, в которые под давлением подаётся воздух.

По сравнению с масляной, воздушная подушка выдерживает меньший вес и хуже гасит толчки и вибрации.

Подводящие воздух пути, как и зазор между разделяемыми поверхностями, легко засоряются.

Вместе с тем, в отличие от гидростатических направляющих, аэростатическим не нужна дополнительная фиксация: сразу после прекращения подачи воздуха подвижная часть плотно садится на вал.

Направляющие качения, в соответствии с формой подшипников, бывают шариковыми и роликовыми. При сопоставимых габаритах роликовые выдерживают более значительную нагрузку. Конструктивно они состоят из комплекта «рельс-каретка», «линейный подшипник-вал», «рельс-рельс с плоским сепаратором».

Такие направляющие имеют сниженные показатели трения, обеспечивают точное перемещение и остановку в нужном положении, при малых скоростях перемещение по ним не теряет плавности. Смазывание направляющих качения также не представляет трудностей.

Вместе с тем, они имеют более высокую стоимость, хуже гасят сотрясения и более, чем направляющие скольжения, чувствительны к загрязнению.

Комбинированные направляющие сочетают скольжение по одним граням со скольжением по другим. Этот вид направляющих наиболее широко распространён и объединяет как достоинства, так и недостатки направляющих качения и скольжения.

Принцип работы

Откатной конструкции ворота рельсового типа отличаются в устройстве и функциональном оснащении. Однако, основной опорный элемент, обеспечивающий движение роликового механизма – это направляющая рельса, которая обычно выполнена из прочной стальной балки, установленной и закрепленной в фундамент проема на нулевом уровне или немного выше.

Роликовые блоки приваривают к нижнему краю полотна створки и устанавливают на направляющий рельс, чтобы они легко катились и обеспечивали легкое плавное движение при открытии или закрытии ворот.

Для достижения устойчивого вертикального положения устанавливают верхний удерживающий ролик на боковом столбе или верхней части рамы.

Верхний удерживающий ролик

Особенности направляющих для сдвижных проемов

Качественно сделанная направляющая рельс откатных ворот – это определенной формы балка, изготовленная из прокатанной профильной трубы высокого качества из специальной черной или оцинкованной стали. При монтаже откатных ворот на рельсе стандартного размера рекомендуется использовать цельную балку профильного сечения, длиной от 150 -200% ширины проема. Хотя удлинить ее не сложно — достаточно аккуратно сварить два отрезка направляющего рельса.

Размеры направляющих балок бывают различными и должны соответствовать габаритам проема и весу створки. Направляющие балки (рельсы) имеются в продаже чаще всего стандартного размера — длина 4, 5, 6 или 7 метров, что дает возможность подбирать направляющий профиль для своего конкретного случая.

Для определения подходящего размера рельс необходимо измерить ширину проема и определить максимально возможный вес полотна. Примером может быть, когда:

Вес полотна створки до 400 кг, а проем до 5 метров, тогда размер сечения будет составлять 60*70 мм с толщиной стали 3.5 — 3.8 мм;
Вес — до 800 кг, проем до 8 метров — профиль рельсы 85*95мм, длиной до 12 м при толщине металла – 5 мм;
Очень широкий проемы — 25 — 30 метровые ворота весом 4 тонны и более предполагают оснащение направляющей длиной до 45 м, сечением 169*184 мм при толщине металла до 12 мм.

Системы линейного перемещения

Линейные и рельсовые направляющие, пользующиеся большой популярностью сегодня, представлены на рынке в самых различных типоразмерах, количество которых может достигать сотен. Выбор правильного типоразмера рельсовых направляющих аналогичен процедуре выбора размера подшипника качения. Для этого нужно провести грамотные инженерные расчеты, учитывая тип используемого механизма или машины, размеры, характер использования, температурный режим, специфические особенности технологического цикла.

Линейные направляющие hiwin, цена которых не кажется слишком высокой, могут различаться не только по типоразмерам, но и по другим характеристикам. Дело в том, что направляющие, служащие для линейного перемещения движущихся узлов механизмов, машин и станков, считаются основополагающими конструктивными элементами, определяющими технический уровень аппаратуры и ее возможности. К примеру, если речь идет о металлорежущих станках, для которых многие стремятся модули линейного перемещения купить, то здесь может использоваться два типа направляющих. Первый – направляющие скольжения hiwin, которые могут характеризоваться аэростатическим, гидростатическим, гидродинамическим или граничным режимом трения. Второй – направляющие качения hiwin, в которых эти самые тела качения могут быть самыми разнообразными (ролики и шарики, в большинстве своем). Последний вариант может отличаться во виду кинематики (с возвратом или без возврата), а также конструктивными особенностями и формами линейных модулей hiwin.

Некоторые станки задействуют в своей работе комбинированные рельсовые и линейные направляющие. По одним граням у таких направляющих hiwin будет идти качение, тогда как по другим – скольжение. Большое распространение получили направляющие скольжения, режим трения у которых можно назвать смешанным. Слой смазки у смешанных направляющих hiwin не гарантирует полного разделения поверхностей трения подвижного и неподвижного элемента, вследствие чего режим нельзя причислить к какому-то конкретному варианту.

Направляющие качения

Они сконструированы при участии подшипников качения.

У линейных подшипников – больший люфт, чем у каретки рельсовых направляющих, он меньше нагружен. Но у него есть ряд минусов:

низкий уровень грузоподъемности;
недолговечность;
изготовление с солидным люфтом;
чувствительный к воздействию пыли и стружек на вал.

Материал для производства втулок – бронза, латунь, капролон. Если имеет место соблюдение допусков, бронзовые подшипники скольжения не уступают подшипникам качения. Время от времени, если подшипник скольжения износился, его подгоняют, и чтобы устранить зазоры. Поэтому шариковая втулка более предпочтительна, благодаря тому, что она доступна и взаимозаменяема.

Профильные рельсовые направляющие

Такие направляющие устанавливаются в станках ЧПУ особой точности, фиксируются прямо к станине, они могут быть шариковыми и роликовыми.

Шариковые профильные направляющие

На профильных направляющих есть дорожки, по которым перемещается каретка. Поэтому нагрузка распределяется равномерно по длине дорожки: шарик каретки прилегает к рельсу по дуге. Рельсы-направляющие характеризуются геометрической точностью. При перемещении тяжелой каретки их прямолинейность не нарушается. Служат они долго и практически не дают люфт.

Минусы шариковых рельс:

к местам крепления существуют высокие требования по прямолинейности и шероховатости;
достаточно сложно монтируются на станок с ЧПУ.

В продаже можно найти модели кареток и направляющих с разными грузоподъемностью и преднатягом. Производство рельс дорого, технология сложна. Поэтому кустари не занимаются их изготовлением, а представленная на рынке продукция достаточно качественная. Достойные направляющие выпускают, например, под марками ТНК и Hiwin.

Роликовые профильные направляющие

Это одна из разновидностей профильных рельс с плоскими пазами качения. Опорные модули вместо шариков оснащаются роликами. Благодаря этой разнице направляющие получаются еще более жесткими, выдерживающими большие грузы и длительный срок эксплуатации. Такие рельсы устанавливают на интенсивно работающее оборудование для фрезеровки камня, прочных марок стали и чугуна.

Направляющие качения

Они сконструированы при участии подшипников качения.

низкий уровень грузоподъемности;
недолговечность;
изготовление с солидным люфтом;
чувствительный к воздействию пыли и стружек на вал.

Линейные направляющие для станков ЧПУ

Что составляет систему линейных перемещений? Это комбинирование передачи и линейных направляющих.

Линейные направляющие для ЧПУ — это линейные подшипники, направляющие втулки, валы. Сами же направляющие должны решать три основные задачи:

быть опорой для комплектования станка;
при минимальном трении, с нужной точностью по заданной траектории обеспечивать движение деталей станка;
принимать нагрузки, возникающие при рабочем процессе.

Линейные направляющие делятся в зависимости от способа крепления на станок. Это направляющие, осуществляющие полную поддержку — метод крепления к станине по всей длине направляющих, и частичную поддержку — метод концевого крепления.

Направляющие с полной поддержкой имеют большую грузоподъемность, в отличие от направляющих с частичной поддержкой. Иногда бывают варианты, когда по осям устанавливаются линейные направляющие — как с полной, так и с частичной фиксацией.

Представителями такой группы являются линейные цилиндрические направляющие. Они осуществляют возможность применения нескольких видов цилиндрических направляющих:

направляющие полированные валы – является наиболее распространенным (высокая доступность, легкость в установке);
шлицевые валы – высокая износостойкость и жесткость, способность принятия крутильных усилий с втулки. Используется при концевом монтаже направляющих;
валы на опоре – это цилиндрические рельсы. Они используются в виде непосредственного крепления на станок.

Каким конструкциям отдать предпочтение

Не все могут позволить себе приобрести, скажем, обрабатывающий центр с ЧПУ для изготовления мелкосерийных деталей в домашних условиях, станок форматного типа или для токарных работ. Но самодельный агрегат с ЧПУ, сделанный собственноручно – реально. Собранное устройство в умелых руках продемонстрирует образцы правильной обработки деталей.

Собирая механику программируемых станков, обычно применяют самодельные линейные направляющие, так как в устройствах с круговым движением нет необходимости

Обратим внимание на некоторые конструкции, применяемые при этом

Оцинкованные или хромированные трубы

Они идут с различным диаметром можно использовать как стержни при монтаже маломощных устройств – плоскошлифовальных наждаков, сверлильных или токарных станков. По шлифованному цилиндрическому стержню осуществляется движение бронзовой втулки. Иногда суппорт делают и без нее. У труб – невысокая цен, их легко обрабатывать. Хотя есть минус: небольшой ресурс (стирание защитного слоя наступает спустя 15-20 проходок, после чего сталь изнашивается более интенсивно); нет нужного уровня прочности при высоких нагрузках.

Фрезер

Эффективен фрезер, в котором направляющий механизм изготовлен на основе бывшего в употреблении матричного принтера или печатной машинки «Янтарь». При таком варианте прослужит долго. Не нужно искать очень широкие подшипники, их внутренний поперечник должен равняться диаметру болтов.

Мебельные стержни

Проблему механики для станков с ЧПУ можно правильно решить при помощи мебельных стержней. Тем более, что самоделки с их применением гарантируют тщательную обработку на деревообрабатывающем, ленточно-шлифовальном оборудовании, и даже фрезерном с невысокой мощностью. Мебельные комплектующие относятся к дешевым, хотя ресурс у них небольшой.

Полированный вал

Недорогой и часто применяющийся тип направляющей. Сущность обработки – индукционно закалить верхний слой, что способствует повышению длительности эксплуатации и снижению интенсивности процесса изнашивания. Затем вал полируется, и каретка движется при минимальном трении.

Самодельные

Часто практикуется установка самодельных направляющих, используя то, что есть в наличии. Например, можно воспользоваться стальным уголком, подшипниками, гайками и болтами.

ВАЖНО! Не берите алюминиевый, в таком случае надо быть готовым к частой замене детали. Дорожки в ней выедают шарикоподшипники каретки

Предпочтение лучше отдать стальному уголку. Если использование механизма ожидается интенсивным, лучше его закалить и отшлифовать для снижения трения на подшипниках.

Штоки

Собирая маленький домашний станок, иногда пользуются, как направляющими, – штоками автомобильных стоек из отечественного авто. Они прочны и изготовлены из металла высокого качества. Это ощутимо сократит затрату средств на стоимость комплектующих.

https://youtube.com/watch?v=rJQBFRvaEfI

Есть и такой вариант: алюминиевые шины из распредустройства трансформаторной подстанции с впрессованными медно-графитными втулками от стартера МАЗа. А подвижные узлы делают из пневмоклапанов, которые применяются для управления пневмоцилиндрами.

При изготовлении направляющих и кареток для чпу своими руками (роликовых или шариковых), надо пользоваться такими ожидаемыми критериями:

сохранение заданных параметров;
плавное линейное перемещение кареток;
эффективность работы;
низкое трение.

ОБРАТИТЕ ВНИМАНИЕ! Некоторые умельцы советуют в механике на станке обойтись без втулок. Такой вариант возможен, но это чревато ухудшением производимых изделий, а сроки эксплуатации установленного устройства из стержней – снизятся

Вал и его виды

Стоит дать краткую характеристику и остальным видам.

Шлицевому валу свойственно наличие специальной дорожки для шариков втулки. Отличаясь большей жесткостью и износостойкостью, сравнительно с валом обычного вида, применим в механизмах, в которых желателен монтаж направляющих на концах. В конструкции станков задействованы крайне редко из-за дороговизны.
Вал на опоре в виде цилиндрических рельс линейного типа не допускает прогибания под нагрузкой и собственным весом. Его крепят на станине, надежно фиксируя. Несмотря на минусы, выражающиеся в наличии большого люфта втулок, их малом сроке эксплуатации, у цилиндрических рельс – большая грузоподъемность. Отличаясь от линейных подшипников, каретка по-разному реагирует на степень нагрузок. У небольшого станка ЧПУ, имеющего тяжелый шпиндель, есть вероятность того, что снизится точность.

Предназначение профильных рельсовых направляющих – большая точность. Они также прикреплены к станине. Благодаря специальным дорожкам качения, нагрузки на каретку распределяются равномерно по поверхности, а профилем касания шарика к рельсе есть дуга. Среди плюсов – наличие хорошей грузоподъемности и износоустойчивости, а люфт сведен к минимуму. Сложности производства таких рельсов, отрицательно сказываются на ценообразовании, они дорогостоящие. Особенно это относится к направляющим, поставляемым известными брендами, у которых станки имеют числовое программное управление.
У роликовых рельсов – плоские дорожки качения, а в опорном модуле, на месте шариков, установлены ролики, улучшающие все параметры направляющей. Их применяют в станках, фрезерующих черные металлы, сталь и камень.
«Ласточкин хвост» выбирают для промышленного металлообрабатывающего оборудования, если нужна повышенная жесткость крепления. В направляющих этого типа – скольжение плоских поверхностей при максимальной площади контакта. Их выполняют в виде монолита со станиной. Вследствие сложности и трудоемкости процесса изготовления и ремонта, поэтому хоббийное станкостроение не приемлет эти направляющие.
