Газовая колонка на сжиженном газе: переход с природного энергоносителя

Когда необходимо устанавливать

Установка в квартире водонагревательного оборудования на газу обычно производится в следующих случаях:

  1. Для подогрева воды при отсутствии горячего водоснабжения или его длительном отключении по различным причинам, для этого покупается новая газовая колонка.
  2. При смене месторасположения колонки — переносе ее в другое помещение из не предназначенного по нормативам для ее размещения места.
  3. При приобретении нового водонагревательного оборудования взамен старого и монтаже его в соответствующем помещении без проведения большого объема монтажных работ.

Рис. 2. Схема колонки с пьезоподжигом

Подключение пошагово

Порядок и схема соединения газовой печи с баллоном выглядят следующим образом.

  1. Установить шаровой кран. Обычно он крепится примерно посредине шланга, так как при размещении его перед входом в плиту оборудование потребуется выдвинуть на значительную дистанцию от стены. Сам процесс заключается в следующем — необходимо разрезать шланг пополам и подсоединить обе части к крану, зажав хомутами.
  2. Соединить плиту и шланг. Для этого на нем обычно предусмотрена накидная гайка с уплотнительной прокладкой для герметичности, состояние которой нужно предварительно осмотреть. Накрутив гайку, нужно затянуть ее ключом. Чтобы не сорвать резьбу, не следует ее перетягивать.
  3. Второй конец шланга накрутить на редуктор и закрепить металлическим хомутом. Его затягивают крепко, но бережно, чтобы не перетянуть и не повредить.
  4. Установить редуктор горизонтально и подключить к баллону накидной гайкой. Предварительно следует проверить наличие и целостность уплотнительной прокладки. Она обеспечит герметичность подключения.

Работы по сборке завершены, можно приступать к проверке и вводу техники в эксплуатацию.

Устройство шкафов

Устанавливают шкафы с теневой стороны жилого дома. Существует несколько требований к ним в соответствии с законами РФ:

  • Все элементы изготавливают из негорючего материала;
  • Шкаф должен быть с запорным приспособлением;
  • Обязательны отверстия для вентиляции внутреннего пространства;
  • На дверке должно быть предупреждение «Огнеопасно. Газ».

Используемые при производстве хранилищ негорючие материалы, не тлеют и не горят, служат защитой от воздействия огня. Замки предотвращает несанкционированный доступ к баллонам.

Табличка с надписью изготавливают с учетом требований ГОСТа и обязательно крепятся на лицевой части хранилища.

Запрещено использовать газовые приборы при утечке газа, ее несложно определить по особому запаху в помещении. Источник утечки через соединения газовода нельзя искать с помощью открытого пламени, для этого нужно использовать мыльный раствор.

Как правильно пользоваться газовой колонкой?

Чтобы понять, как правильно пользоваться газовой колонкой, следует знать ее устройство и принцип работы. Вне зависимости от фирмы производителя и модели, водонагреватель состоит и шести основных частей: кожух, коллектор отработанных газов, теплообменник, горелка, газовая арматура, гидроарматура и устройство розжига.

На кожухе размещаются регуляторы давления воды и уровня пламени, кнопки включения и розжига (если устройство использует пьезрозжиг) и дисплей. Корпус закрывает основные узлы водонагревателя и придает ему красивый внешний вид.

Коллектор отработанных газов находится сверху. С помощью патрубка к нему подсоединяется дымоходная труба.

У турбированной колонки с закрытой камерой сгорания коллектор находится ниже и оснащен вентилятором. Это все модели Бош с маркировкой WTD (например, Therm 4000 S WTD 15 AM E), Нева Турбо, Нева Люкс 8224, Нева-Транзит ВПГ 10 EMT. Колонки фирмы Оазис и Астра бывают только с открытой камерой сгорания.

Теплообменник является основной и самой дорогостоящей частью устройства. Здесь происходит обмен тепла от пламени к воде. Он состоит из оболочки и труб, через которые проходит поток горячего воздуха. Дорогие теплообменники изготовляют из меди без примесей, что видно по равномерному цвету металла.

Горелка располагается под теплообменником. Она предназначена для распределения потока газа. Поступающий в колонку газ попадает в горелку, где разбивается на несколько потоков. Это расширяет пламя и позволяет быстро нагреть теплообменник и воду.

Газовая арматура водонагревателя управляет включением и выключением газа. Она соединена с гидроарматурой.

В колонках Нева и Астра старого образца водогазовая система расположена вертикально – сверху находится газовая арматура.

В новых моделях колонок Нева 5611, 4511 (как использовать колонки Торговой марки Нева читайте в этой статье), Оазис расположение горизонтальное, гидроарматура располагается справа.

Устройство розжига находится возле горелки. Оно состоит из двух электродов, при подаче на них электричества появляется искра. Может быть полуавтоматическим, которое нужно зажигать кнопкой, которая помещена на лицевой стороне колонки. Это все модели фирмы Bosсh, в конце маркировки которых стоит буква «P», например WR 10-2P.

Также зажигание может быть автоматическим за счет установленных батареек или подключения к электросети. Устанавливается в большинстве новых аппаратов.

Электрическая схема газовых колонок включает следующие элементы: батарейки или блок питания, блок управления, экран, устройства защиты, электроды зажигания и контроля пламени.

Устройство колонки с электророзжигом

Батарейки или блок питания подключены к блоку управления. От него идут провода на датчики тяги и перегрева воды, экран и электроды.

Если в колонке использован пьезорозжиг, то дополнительно присутствует кнопка зажигания запальника.

На видео ниже обзор устройства и других житейских нюансов газовой колонки Vaillant:

Принцип работы

При открытии крана вода поступает в водный регулятор. При этом в нем создается давление, от которого выгибается резиновая мембрана. Она двигает шток, который в свою очередь открывает клапан газа в газовой арматуре. Дальше вода идет через трубы теплообменника в кран.

Газ поступает в горелку и зажигается от запальника или искры между электродами. Пламя нагревает теплообменник и воду, проходящую через него.

Правила пользования

В ряде моделей водонагревателей на лицевой стороне корпуса есть кнопка включения, которую нужно нажать. Если ее нет, то, скорее всего, колонка уже готова к работе.

Если у вас полуавтоматический водонагреватель с пьезорозжигом, то, прежде всего, нужно зажечь запальник. Для этого нужно нажать соответствующую кнопку на корпусе.

Колонки с электророзжигом включаются автоматически при открытии крана с водой. После закрытия крана пламя автоматически гаснет.

Чтобы правильно пользоваться газовой колонкой, важно соблюдать ряд правил эксплуатации:

Общие полезные сведения

Место размещения

Если вы планируете хранить газ при отрицательных температурах, то учтите, что следует покупать только пропан-бутановую смесь, которая имеет пометку «зимняя», так как в противном случае он не будет израсходован весь. Еще один плюс установки баллона на улице – нет никаких утечек газа в жилом помещении (если вдруг такое произойдет).

К слову, не допустима установка в непроветриваемых помещениях, а также ниже уровня земли (к примеру, в погребе/подвале). Дело в том, что пропан тяжелее, чем воздух, и поэтому в случае утечки он начнет скапливаться, а при соотношении от 2.35 до 9.55% к воздуху пропан может образовать даже взрывоопасную смесь. Также расстояние от кухонной плиты до баллона с газом должно быть не меньше 1 метра, а также не меньше 1 метра от приборов отопительного характера.

Схема для установки

Для подключения плиты к газу в загородном дачном домике и капитальном строении используются разные схемы. Итак, как выполнить подключение баллона с газом к плите в жилом доме? В таком случае будет рациональным иметь запас в виде нескольких баллонов, которые будут храниться в отдельном шкафу. Последний обязательно должен быть установлен на фундаменте из бетона, высота основания которого будет 25-30 см над уровнем земли. Расстояние от стены строения до шкафа должно быть 50 см., а от плиты до трубы, проходящей сквозь стену не меньше 20 см. Также стоит учесть, что нельзя устанавливать шкаф с баллонами со стороны фасада дома и транспортного проезда.

Как снабдить летнюю кухню газом

Чтобы правильно подключить газовую плиту к баллону на дачу, используйте такую схему:

  1. Печь должна быть установлена не ближе, чем 75 мм от стены – такое расстояние требуется для того, чтобы шланг, который подключен к штуцеру, не перегибался.
  2. Баллон следует установить на расстоянии не меньше 1 метра, а шланг, который будет использован для подключения, должен по размеру быть не меньше 150 см.
  3. Для надежности фиксации в вертикальном положении следует пристегнуть шланг хомутом, который будет вмонтирован в стену.

Разновидности резервуаров для газа

Для того чтобы доставлять газ на место пользования, используют несколько стандартных размеров резервуаров. Для частого использования будет проще купить большой баллон, тогда как для использования на даче можно выбрать емкость меньшего объема. Такой баллон будет удобен в транспортировку и для него будет проще найти место в тесном пространстве. Баллоны обладают рядом характеристик:

Объем (литры) Масса емкости в незаполненном виде (кг) Масса полной емкости Количества газа в м3 Допустимые границы заправки (литры)
5 4 6 0.95 4.25
12 5.5 11 2.6 10.1
27 14 26 5.39 13
50 22 43.2 10 42.5

Обратите внимание, что объем заливаемого газа (пропана) будет меньше, чем сам объем емкости. Это связано с безопасностью баллона, так как газ, заправленный в зимний период времени, начнет расширяться в теплом помещении и даже может порвать баллон, если в нем газа больше, чем положено по нормативам

Производители

Производитель Характеристика
Vektor JSD 20-W (Россия) Мощность — 20 кВт. Расход воды при нагреве 25 °С — 10 л\мин. Вес — 10,5 кг. Размеры (В*Ш*Г) — 580*330*208 мм. Автоматический независимый электрозжиг, работающий от батареек. Для запуска достаточно открыть кран смесителя. Работает при давлении воды от 0,2 до 7,5 атм. Многоуровневая система безопасности.Автоматика системы защиты и безопасности отключает водонагреватель при: — отсутствие достаточной тяги в дымоходе; — угасании пламени на горелке; — уменьшении потока воды; — перегреве теплообменника. Наличие цифрового дисплея, отображающего температуру горячей воды на выходе из водонагревателя. Наличие режима «Зима-Лето», что позволяет экономить газ до 40 % в тёплое время года. Нестабильность работы при изменении напора воды, пропуски авторозжига и протечки теплообменника по причине тонких стенок. Вероятное возникновение проблемы после года эксплуатации. Невысокая цена — порядка 4 500-4 800 руб.
Neva 4510-M (Россия) Доступная цена и отличный функционал. Работа на природном и сжиженном газе. Мощность — 17,9 кВт. Производительностью — 10 л/мин. Возможность подключения нескольких точек потребления. Нижний подвод газа. Тихая работа. Наличие термометра и электророзжига на батарейках. Работы при давлении воды в 0,1 атм. Есть проблемы с качеством использованных материалов и надежностью.
Bosch WR 10-2P (Германия) Мощность — 17.4 кВт. Производительность — 10 л/мин. Нагрев воды до до 60 °С. Удобные механические поворотные переключатели для регулировки температуры. Выпускается две версии колонки – Р23 для природного газа и Р31 для сжиженного из баллона. Работа при давлении от 0,1 до 12 атм. Камера сгорания открытого типа, требующая монтажа воздухоотвода. Простота эксплуатации и монтажа, небольшие габариты, тихая работа. Установка вертикальная, на стену. Нижний подвод газа. Наличие пьезорозжига . Термометр для слежения за температурой воды. Модель чувствительна к качеству воды. Относительно высокая цена.
Electrolux GWH 265 ERN Nano Plus (Швеция) Мощности — 20 кВт. Производительность — 10 л/мин, чего позволяет комфортно принимать душ. Средняя стоимость модели. Работа при давлении воды от 0,15 до 10 атм. Удобное управление. Установка — вертикальная, на стену. Подводка коммуникаций — снизу. Наличие электророзжига. Наличие функции «газ-контроль», которая предотвращает любые утечки горючего вещества. Тонкая температурная регулировка и высокая чувствительность к напору.

В итоге работа проточного водонагревателя на сжиженном газе позволит автономно снабжать дом или дачу горячей водой.

Газовый водонагреватель от баллона

При отсутствии магистрального газопровода приходится рассматривать газовые водонагреватели на баллонном газе. Что касается проточных газовых колонок, то варианты, оснащенные форсунками для сжиженного газа, существуют, но мощность их крайне не велика и основное предназначение их это кран на кухне, хотя и душ с ограничением расхода воды подключить, возможно. Расход газа колонки стандартной мощности настолько высок, что применение баллонов затруднительно в связи с их частой заменой. Изменить ситуацию может оснащение вашего дома газгольдером.

Накопительные газовые водонагреватели на сжиженном газе явление вполне штатное и большинство производителей еще на заводе комплектуют свои изделия соответствующим оборудованием для перенастройки. Производить перенастройку может только сертифицированный специалист, и ради собственной безопасности не делайте этого сами.

Какую модель выбрать?

Здесь все зависит от условий ее использования:

  • Мощность колонки. Какое количество горячей воды для бытовых нужд вы планируете получать в минуту (и обогрева помещения)?
  • Доступно ли подключение к магистральному газу?
  • Каким способом вы будете разжигать колонку: автоматическим, ручным или минитурбиной?
  • Размеры помещения, где будет стоять колонка: в малогабаритные квартиры вряд ли впишется объемная конструкция.
  • Частые перепады давления подачи воды. Некоторые модели требуют определенного давления воды и при маленьком напоре отключаются.

Конечно, выбирать нужно из модельного ряда производителя, зарекомендовавшего себя качественной продукцией (или ориентируйтесь на рекомендации друзей и близких).

Типовые неисправности и их ремонт

Отклонение рабочего давления от заданного может вызываться следующими причинами:

  • Поломка пружины или ее смещение.
  • Разгерметизация корпуса.

Утечка газа вызывается:

  • Повреждение мембраны.
  • Разгерметизация корпуса.
  • Выход из строя клапана.

Некоторые редукторы выполняются разборными. Они, в принципе, доступны для самостоятельного ремонта. Неразборные газовые редукторы, разумеется, в случае неисправности подлежат замене целиком.

Так, например, домашнему мастеру, владеющему базовыми навыками слесарных работ, вполне под силу заменить пружину или мембрану в нерегулируемом газовом редукторе «Лягушка». Корпус с нарушенной герметичностью ремонту не подлежит. В этом случае все устройство придется заменить.

После замены поврежденных деталей на новые из ремонтного комплекта и сборки газового редуктора необходимо проверить его герметичность с помощью мыльного раствора.

Правила установки газового баллона в частном доме

В отличие от квартиры, где газовым оборудованием обязаны заниматься исключительно газовщики, в частных домах и на дачах такую работу могут выполнить сами хозяева. Однако у сжиженного газа есть особенности, которых лишено природное топливо, поступающее в многоквартирные дома.

Отличие сжиженного газа от метана

Правила установки газового баллона в частном доме, а также его использования основываются на этом отличии. В квартиры по газовому стояку поступает метан. В газовые баллоны заправляют пропан, который на самом деле является не одним веществом, а пропан-бутановой смесью. Хотя на резервуаре указывается первое название: именно «пропан» — сжиженный углеводородный газ, или СУГ (LPG).

Пропан-бутановая смесь тяжелее воздуха, поэтому при затухании или протечке она не поднимается наверх, а опускается вниз, к земле (полу). Это и есть главная причина рекомендаций относительно размещение газовых баллонов на улице. В этом случае СУГ не сможет скапливаться в подвале, подполе, поэтому шанса столкнуться с его опасной концентрацией у хозяев попросту не будет.

По этой же причине настоятельно не рекомендуют устанавливать резервуары рядом с электроприборами, недалеко от колодцев. Баллоны разрешено ставить на летних верандах, на дачах, в пристроенных кухнях или столовых частных домов. Категорически запрещается размещать емкости с газом в жилых, цокольных или подвальных помещениях, в закрытых, плохо проветриваемых коридорах, а также рядом с аварийным выходом.

«Летние» и «зимние» смеси

Такое разделение — еще одна особенность СУГ. Отличаются «сезонные» виды топлива одним — пропорциями пропана и бутана, а значит, способностью эффективно работать при низких температурах.

  1. Летняя смесь состоит из 45% бутана и 55% пропана.
  2. Зимний вид имеет другой состав — 25% и 75% соответственно.

Чем больше пропана, тем лучше смесь, причем в любое время года. «Обязанности» его — поддерживание нормального давления в системе, обеспечение стабильного перехода из одного состояния в другое (жидкость-пар) Единственный недостаток большой доли пропана в смеси — увеличение цены сжиженного топлива.

Чтобы было более понятно, надо рассмотреть разницу между двумя компонентами смеси. При нормальном давлении в резервуаре бутан способен превратиться в газ при температуре до -0,5°. Пропан более стоек: он может беспроблемно работать до температуры -42°. При снижении этих показателей работа газового оборудования станет невозможной, так как жидкость (чаще бутан) будет не в состоянии перейти в паровую фазу.

Летнюю смесь разрешают использовать зимой, но только при относительно высокой температуре. Однако такое применение не слишком рационально. При охлаждении металлического резервуара ниже 0-1° будет испаряться только пропан, а бутан-жидкость так и останется в баллоне, постепенно накапливаясь.

При заправке баллон с неизрасходованными, бесполезными запасами придется заполнять лишь частично, поэтому в таком случае доля рабочего газа остается полностью на совести заправщиков. В какой-то момент места для газа вовсе не останется, поэтому нерабочую жидкость придется сливать.

Правила установки газового баллона в частном доме

Что говорит о газовых баллонах закон? Не так давно (07.05.2019) в Постановление №390 «О противопожарном режиме», датированном 25.04.2012, были внесены некоторые поправки. Главные пункты, относящиеся к емкостям с топливом, в новой версии документа выглядят так:

заправленные газовые баллоны запрещается хранить в частных домах, в квартирах, на балконах, лестничных пролетах, в подвалах и на чердаках;
стены кухни из горючих материалов требуют качественной защиты у плиты — слоя штукатурки или листов: например, рекомендуют комбинацию из кровельной стали и асбеста;
все газовые резервуары на улице должны находиться в специальном шкафу, который необходимо запирать на замок и снабжать предупреждающей надписью — «Огнеопасно. Газ»;
есть дополнительное требование: оно гласит, что вход во двор, где находятся резервуары с топливом, также должна «украшать» табличка, но с другой надписью — «Огнеопасно. Баллоны с газом».

Исключение из правил есть: это небольшие пятилитровые емкости, которые уже подключены и активно используются для газовых плит. Какие-либо изменения в этот бытовой прибор вносить запрещается. Газовые резервуары, которые имеют серьезные дефекты (деформация, неполная комплектация), к монтажу не допускаются: поврежденные емкости отправляют на утилизацию.

Самодельный проточный водонагреватель для мелких бытовых нужд

Необходимые материалы

Источником нагрева воды будет являться варочная газовая плита. Существует 2 варианта, как быстро изготовить проточный водонагреватель, но принцип работы их одинаковый.

В первом случае, потребуется медная трубка. Во втором варианте – старый автомобильный радиатор (отдавать предпочтение лучше медному, а там, какой есть). Также потребуется 2 шланга и 2 хомута.

Этапы изготовления водонагревателя

Если в качестве нагревательного элемента использовать медную трубку, то изначально ее потребуется согнуть таким образом, чтобы получилась спираль. Змеевик сделать аккуратным и ровным можно, если обернуть трубку несколько раз вокруг другой трубы необходимого диаметра или чего-то схожего, как это показано на фото.

(Картинка взята из сети в качестве примера, так как свой процесс изгибания не был снят на камеру по причине того, что я отдал предпочтение сделать проточный водонагреватель из радиатора печки авто).

Главное чтобы один край трубы был свободным, в противном случае снять спираль не получится. Все дальнейшие действия по изготовлению проточного водонагревателя для медного змеевика и радиатора одинаковые.

Нужно взять 2 шланга. Один из них подсоединяем к крану с холодной водой, а второй конец к патрубку радиатора печки (или медной трубки). Второй шланг, соответственно, ко второму патрубку. Из него будет течь нагретая вода.

Открываем кран холодной воды, зажигаем огонь и ложем сверху на решетку варочной плиты радиатор (или змеевик).

Конечный результат

В ходе всех вышеперечисленных действий, проточный водонагреватель нагрел воду. Ее температура находилась в пределах 37-41 градуса. Напор воды был небольшой.

Самодельный газовый проточный водонагреватель работает и хорошо подойдет для многих бытовых нужд, но есть и свои недостатки. За счет того, что вода успевает прогреваться при небольшом напоре, самодельный нагреватель использовать для того чтобы покупаться в душе будет неудобно.

Источник

Особенности эксплуатации колонки на сжиженном топливе

Применение газовых колонок под пропан имеет некоторые особенности, связанные с установкой и хранением баллонного газа. Существуют обязательные правила безопасной эксплуатации сжиженного топлива:

  1. Нельзя хранить баллоны под прямыми солнечными лучами.
  2. Газ должен храниться в недоступном для детей и посторонних месте.
  3. Баллоны нельзя держать в жилом помещении, желательно хранить их в специальных ящиках на улице.
  4. Ни в коем случае нельзя хранить пропан в местах, где есть подвалы и участки с выемками в полу. Газ тяжелее воздуха и имеет свойство скапливаться в самых низких местах, приобретая опасную концентрацию. При возникновении искры скопившееся топливо может взорваться.

Чтобы газовая колонка работала на сжиженном газе, необходимо перенастроить горелку с помощью комплекта жиклеров.

Обратите внимание! Запрещается использовать поврежденный газовый баллон. Металлические ящики, в которых хранятся баллоны, должны иметь отверстия в нижней части для обеспечения свободной циркуляции свежего воздуха

Металлические ящики, в которых хранятся баллоны, должны иметь отверстия в нижней части для обеспечения свободной циркуляции свежего воздуха.

Все клапаны не подключенных баллонов должны быть закрыты, на выпускных штуцерах до упора накручены колпачки.

Газовые баллоны, находящиеся на улице, нельзя располагать ближе:

  • 6 м ко входу в здание;
  • 1 м к окнам и продухам;
  • 3 м до легковоспламеняющихся материалов;
  • 1,5 м к вентиляционным системам.

Некоторые дачники в целях экономии пытаются переделать свою колонку в источник отопления. Стоит отметить, что такие устройства расходуют в 1,5-2 раза больше топлива, чем обычный газовый котел той же мощности. При постоянном использовании колонки в качестве отопления придется слишком часто заправлять газовые баллоны.

Технические требования и эксплуатация

Существует четкий регламент по поводу установки водонагревателей. Нарушение правил приведет к тому, что газ будет отключен. Рассчитывать на его включение можно, только после исправления всех недочетов. Затем проводится проверка и выдается разрешение на установку. Манипуляции должны проводить организации, у которых есть соответствующие сертификаты

Подключить газ могут только при наличии разрешения, поэтому их важно вовремя оформить

Требования к установке газовой колонки в квартире следующие:

Размер кухни должен быть не менее 8 кв

м.
Важно, чтобы для изготовления стен и маскирующих панелей использовали негорючие материалы.
Потолок высотой более двух метров.
Диаметр вентиляционного отверстия не менее 120 мм.
Трубы длиной до 2,5 м и диаметром от 13 мм.
Газовые трубы должны свободно висеть или быть замаскированы с помощью открывающегося короба. Нельзя, чтобы они были замурованными, так как необходим свободный доступ.
Кран для перекрывания газа должен располагаться рядом с нагревателем и иметь желтую ручку.
Труба дымохода из стали или оцинкованная, ее толщина не менее 1мм.
В комнате должна быть дверь.

Эксплуатация устройства происходит по таким правилам:

  • Газовые устройства ставят на баланс и раз в год осуществляют проверку.
  • Существуют модели, которые не обслуживаются газовщиками. В этом случае нужно обращаться в сервисный центр и вызывать специалиста.
  • При покупке устройств с закрытой камерой сгорания дымоход устанавливать не нужно, но больше внимания следует уделить вентиляции.

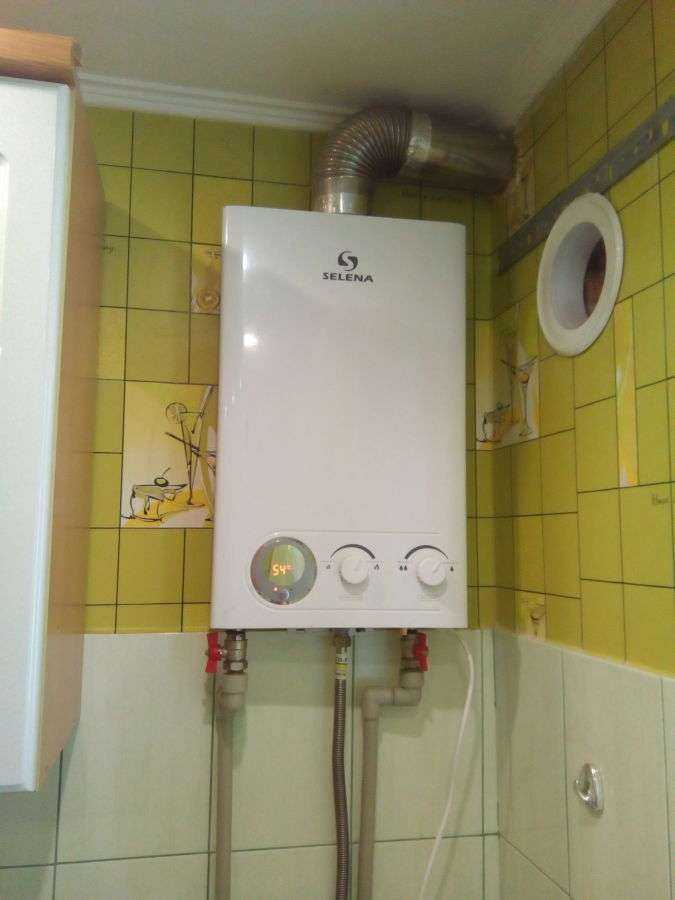

Подключение к сетям водо- и газоснабжения

Выполняют соединение вытяжки и колонки с помощью гофрированного рукава. Один конец надевается на отверстие, второй вставляется в розетку дымохода. Далее своими руками выполняют ключевую работу – подводят канал подачи газа. Правильный монтаж газового крана осуществляется врезанием тройника в газовую трубу. Здесь потребуется сварка или вкручивание тройника с резьбовым соединением.

Колонка подсоединяется к газовой системе с помощью трубы, закрепленной посредством клипсов. Теперь в систему будет поступать газ, который в процессе сгорания должен нагревать воду. Следующим этапом станет подключение водоснабжения колонки.

Подача воды. Монтаж соединения с водопроводной трубой выполняют с помощью резьбового тройника. Металлическую трубу надо сопровождать установкой компрессионного фитинга, только после этого дополняют ее водопроводным краном.

Траектория между водопроводом и колонкой должна быть размечена по месту соединения будущих труб. Рядом с системой ставят солевой, затем магнитный фильтры.

Также необходим монтаж такой детали, как кран Маевского – он продлевает срок службы всей конструкции. После этого можно запускать колонку для проверки качества работы – к водоснабжению в квартире.

Подключение оборудования к баллону

Перед тем, как самостоятельно начать подключать технику, убедитесь, что модель действительно подходит.

Другие марки допустимой техники: Vaillant, Bosch (практически все последние модели). В инструкции к колонкам «Бош» указано, что 50-литрового баллона хватит на 10 часов стабильной работы при мощности в 25 кВт. Комплект перенастройки для колонок Bosch приобретается в авторизованном сервисном центре.

Если необходимо провести работы по переналадке техники, замену сопел коллектора и оценку герметичности стыков, их нужно делать строго по правилам. Сопла должны быть меньшего диаметра: как и в газовых плитах, давление, выдаваемое редукторами сжиженного газа, в 2–3 раза выше, чем при подаче природного газа по трубам. При этом теплотворная способность жидкого топлива в 1,5 сильнее, чем у природного газа.

На оборудовании нужно поставить дату переделки — число, месяц и год. Также указывается вид газа, подходящий для использования.

Схема подключения баллона к ГК требует от него наличия редуктора со стабилизацией давления 300 мм вод. ст. и минимальной производительности паровой фазы в один кубометр за час.

Параметры шланга, соединяющего газовое оборудование с топливной емкостью:

  • 250 см — минимальная длина;
  • 1,2 см — наименее допустимый внутренний диаметр трубки.

Обратите внимание, что на форумах в сети есть информация следующего характера: если вы перенастроите правильно колонку и проведете работы без изъянов, могут возникнуть проблемы с давлением воды и колонка не будет запускаться. Тогда понадобится дополнительная установка насоса, нагнетающего давление

Устанавливая запорный вентиль, помните, что доступ к нему должен быть легким, чтобы при возникновении аварийной ситуации пользователь быстро перекрыл его.

Завершив установочные работы, проверьте герметичность соединений и проведите тестовый запуск оборудования.

Если централизованное снабжение газом отсутствует, нагревать воду и готовить пищу приходится с помощью газовых колонок и плит, способных работать на баллоне с газом.

Какой газ в баллонах?

Используемый для нагрева воды газовый баллон содержит такие газы, как пропан и бутан. Они являются побочными продуктами переработки нефти, бензина и газа. В баллонах может присутствовать только технический бутан или смесь бутана и пропана, которая бывает летней и зимней.

Сжатие данных газов преобразует их в жидкость меньшего объема (и поэтому такой газ называют сжиженным), а при снижении давления эта жидкость начинает переходить в состояние пара. Так как повышение температуры вызывает сильное расширение сжиженных газов, баллон обычно заполняют на 85% от его объема, поэтому над жидкими газами всегда есть слой парообразного газа.

Почему часто используются на даче?

Для дачи выбор нагревателя, использующего в качестве источника энергии газ из баллона, нередко выступает единственной возможностью получить в дачных условиях горячую воду. В ситуациях, когда к даче не подведен магистральный газопровод, а также имеются проблемы с электросетью, газовая колонка такого типа станет настоящим спасением.

При работе водонагревателя, подключенного к баллону с газом, в среднем одного газового баллона емкостью 50 литров хватает для ежедневного минимального обеспечения горячей водой двух-трех человек в течение месяца.

Подключение к баллону со сжиженным газом

Баллон, который будет подключаться к газовой колонке, должен быть оснащен редуктором с давлением стабилизации 300 мм вод.ст., а также минимальной производительностью паровой фазы 1 м³ в час

Также уделяют внимание подбору шланга – его длина должна составлять до двух с половиной метров, а внутренний диаметр должен быть от 12 миллиметров

Важно приобрести шланг, который выдержит работу с колонкой на газовом баллоне

При монтаже шланга нельзя его перегибать и перекручивать. Если шланг приходится устанавливать с изгибом, для этого пользуются переходниками и следят за радиусом изгиба (он не должен быть меньше 90 мм по своей внешней черте). Кроме того, шланг не должен изгибаться в пределах 50 мм от концов наконечников.

Установка запорного газового крана должна быть проведена перед колонкой так, чтобы к этому крану было легко добраться. После завершения монтажных работ шланг и другие соединения следует проверить для своевременного обнаружения негерметичных участков. Лишь после этого колонкой можно пользоваться для нагрева воды.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Домашний дизайнер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
