Как сделать печь кузнецова для бани своими руками?

Принцип работы колпаковой печи Кузнецова

Основой принципа работы колпаковых печей является свободное движение газов.

Колпаковая печь Кузнецова

Обычное канальное отопление (традиционные русские печи), подразумевает под собой движение разогретого воздуха по  дымоходу. Стенки дымохода нагреваются, передавая тепло в помещения, а остывающий воздух под действием тяги выходит через трубу наружу. Однако у канальных печей есть существенные минусы:

  • печь быстро остывает,
  • неравномерное нагревание приводит к разрушению всей конструкции,
  • большое количество сажи,
  • низкий КПД.

Процесс работы колпаковой печи Кузнецова, заключается в вытеснении остывающего воздуха из под колпака горячим потоком. В конструкции данной печи присутствуют один или  два колпака, которые задерживают тёплый воздух. Остывая, он вытесняется новыми горячими потоками. Проходя через колпаки, воздух под действием вытеснения выходит из печи. Процесс мощности горения и регулировки температуры в колпаковой печи происходит самостоятельно. Количество колпаков обуславливается количеством отопительных помещений. Чем большую площадь нужно обогреть, тем больше колпаков необходимо. Так достигается требуемая производительность.

Колпаковая печь может играть двойственную функцию. Колпак может служить для приготовления пищи или выполнять функцию ёмкости для нагрева жидкости. В связи с функциональными отличиями печи Кузнецова можно разделить на такие виды, как:

  1. Отопительные – используются для обогрева одного или нескольких помещений.
  2. Варочные – возможность приготовления пищи.
  3. Банные – обогревание бань.
  4. Каминные – обустройство интерьера.
  5. Барбекю – устанавливаются на улице. Играют роль гриля или мангала.
  6. Комбинированные – самый популярный тип печей. Выполняет как отопительную роль так и любую другую.

Независимо от вида и функциональности колпаковой печи, принцип действия не меняется.

Колпаковая печь

Колпаковые печи, в которых вакуум создается под муфелем, могут иметь переносный колпак при неподвижных стендах либо поднимающийся и опускающийся колпак и перемещающиеся стенды.  

Колпаковые печи, в которых вакуум создается под колпаком, на температуру до 1 200 — 1 300 С используются в промышленности для термической обработки электротехнических сталей.  

Колпаковые печи выпускают с одним или двумя рабочими колпаками. Печи состоят из следующих основных узлов: рабочей камеры, стола и пульта управления.  

Колпаковые печи предназначаются в основном для процессов безокислительного отжига листового проката, ленты, проволоки, прутков. Установленная на стенде загрузка закрывается жароупорным муфелем, под который подается защитный газ. Для некоторых сортов стали требуется вести нагрев в вакууме; для этого печи снабжаются вакуумной системой, и под муфелем создается разрежение.  

Колпаковая электрическая печь.  

Колпаковая печь состоит из колпака и футерованного стенда, неподвижного относительно пола цеха; на стенд устанавливается загрузка.  

Колпаковые печи чаще всего применяются для процессов безокислительного отжига металлов: тонколистового проката в пакетах, рулонов ленты, бунтов проволоки. Так как при процессах отжига требуется длительное охлаждение под муфелем, то на один колпак приходится 2 — 4 стенда.  

Колпаковые печи выпускают с одним или двумя рабочими колпаками. Печи состоят из следующих основных узлов: рабочей камеры, стола и пульта управления.  

Колпаковые печи работают чаще всего с тремя подами. На одном поду происходит нагрев металла под нагревательным колпаком печи, на двух других — охлаждение садки, разгрузка и загрузка листов. Для осуществления охлаждения листов в защитной атмосфере стопа металла, кроме нагревательного колпака, закрывается металлическим муфелем из листовой окалиностойкой стали, под который и подводят защитный газ.  

Колпаковые печи для отжига рулонов строят с одностопной и многостопной загрузкой. Колпаковые печи с одностопной загрузкой более производительны и обеспечивают более равномерный нагрев металла.  

Электродная соляная ванна.  

Колпаковые печи ( рис. 60.3, табл. 60.2) применяются преимущественно для светлого отжига пакетов листовой стали, рулонов ленты и бунтов проволоки. Колпаковая печь состоит из неподвижного футерованного стенда, на который устанавливается загрузка, накрываемая жароупорным муфелем, и колпака. Колпак, несущий основную часть нагревательных элементов печи, может перемещаться с помощью мостового крана с одного стенда на другой. Так как при отжиге требуется длительное охлаждение изделий, на один колпак предусматривается два-четыре стенда. Нагрев и охлаждение изделий осуществляются под жароупорным муфелем в атмосфере защитного газа или в вакууме. Форма колпака, стенда и муфеля в зависимости от конфигурации загрузки может быть цилиндрической, эллиптической или прямоугольной.  

Колпаковые вакуумные печи.| Колпаковая водородная иечь.  

Колпаковые печи являются печами периодического действия. Цикл работы этих печей состоит из загрузки деталей, опускания колпака, откачки ( или продувки водородом), включения нагревателей и подъема температуры, выдержки при заданной температуре, выключения нагревателей и остывания, напуска воздуха ( или продувки воздухом), подъема колпака и выгрузки деталей.  

Переносный ультразвуковой генератор УП-21.  

Возведение «кузнецовок»: схемы и порядовки

Создавая «продукт» для массового пользователя, автор позаботился о практическом применении своих изысканий, создав огромный набор схем и чертежей. Для точного возведения великого множества модификаций колпаковых печей используют порядовки – пошаговые схемы с изображением каждого ряда кирпичей.

Порядовка печи для бани

В отличии от русских печей, «кузнецовки» менее габаритны и, соответственно, занимают минимум места. Количество кирпича также уменьшено, что объясняется большим количеством свободного внутреннего пространства. Благодаря оптимальной толщине стенки прогреваются быстро, а что особенно ценно – остывают довольно медленно. Если вы внимательно проанализируете купольные порядовки, то увидите, как много незаполненного кирпичом места находится внутри конструкции.

Многофункциональное исполнение печи Кузнецова

Часть свободного пространства занимают колпаки, зафиксированные в горизонтальном или вертикальном порядке, не обязательно симметричном. Размер куполов может быть одинаковым или разным. Вертикальное расположение часто применяют для экономии места в помещении, особенно если запланировано устройство духовки или сушилки. Благодаря вариативности установки куполов можно возвести сооружение любой формы, спроектированное под конкретное помещение или специальные условия.

Порядовка отопительной печи

Пространство под вторым колпаком часто используют для монтажа теплообменников, варочных поверхностей, хлебных духовок и т.д. В проектах, составленных для бани, в нем устанавливают бак для горячей воды или каменку.

Если правильно «прочитать» порядовку, составленную опытным мастером, можно достичь поразительных результатов. Например, для поддержания комнатной температуры в доме из оцилиндрованного бревна в зимний период потребуется 2 топки (утром и вечером) всего по 5-6 поленьев, в межсезонье достаточно одной топки.

Порядовки для строительства камина

Необходимые материалы и инструменты

Для строительства печи нам понадобится достаточно большое количество материалов и инструментов. Данный список не учитывает устройство фундамента и дымохода.

  • Красный кирпич — около 450 штук.
  • Для устройства топки огнеупорный кирпич (марки ША-8) – 22 штуки.
  • Дверца для топки (марки ДТ-3) размер 210х250 мм.
  • Дверца для поддувала (ДПК) размер 140х250 мм.
  • Решётка колосниковая размер 250х252 мм.
  • Варочная панель (плита) с 2 конфорками размер 586х336 мм.
  • Дверцы для варочной топки размер 510х340 мм — 2 штуки.
  • Задвижка для топки размер 130х130 мм.
  • «Летняя» задвижка размер 130х130 мм.
  • Задвижка для трубы дымохода размер 130х250 мм.
  • Уголок металлический размер 36х36х4х600 мм — 4 штуки.
  • Полоса металлическая размер 40х4х600 мм.
  • Лист металлический размер 600х550х3 мм.
  • Предпотолочный металлический лист размер 500х700х3 мм. Можно заменить керамической плиткой или любым огнеупорным материалом.

Кирпич для кладки колпаковой печи

Инструменты

  • Кельма.
  • Отвес и строительный уровень.
  • Ёмкость для замеса раствора.
  • Шпатели.
  • Уголок строительный.
  • Перфоратор.
  • Болгарка.
  • Насадка миксер.

Схема колпаковой печи Кузнецова

Принцип действия устройств Кузнецова учитывает естественные свойства горячего воздуха и, выделяющихся при сгорании топлива, газов. Конструкция кирпичной печки отличается тем, что дым удерживается внутри самой печи. Для этого оборудуется так называемый колпак — топочная камера, представляющая собой закрытый купол, куда поднимается наиболее раскаленный воздух, вытесняя остывающий через нижний боковой отвод.

Фото 1. Схема колпаковой печи Кузнецова, показаны особенности движения газовых потоков в устройстве.

Вентиляционное отверстие под днищем топки обеспечивает постоянный приток холодного воздуха. Из-за того, что раскаленный воздух удерживается в печке как можно дольше, эффективность теплоотдачи увеличивается в три раза по сравнению с другими подобными устройствами.

Добиться таких результатов конструкторы пытались и в случае традиционных печей — для этого разработаны модели с системой дымоходных каналов. В них горячий воздух также задерживается внутри устройства, но удлинение дымохода естественным образом ухудшает вытяжку, поэтому эффективность обогрева вырастает ненамного.

В случае устройств Кузнецова тяга не нарушается, а горячий воздух удерживается не за счет увеличения длины канала. Это происходит благодаря естественным свойствам раскалённых газов подниматься и вытеснять более холодные. Размеры такого типа печи могут варьироваться в зависимости от необходимой мощности и площади помещения, которое требуется отапливать. Модели с одним колпаком обычно компактны и подойдут для обустройства небольшого дачного домика.

Материалы для печи: какие и сколько

Теперь про материалы. Кладка должна осуществляться кирпичами, но не простыми, а жаростойкими. Все дело в том, что обычные блоки могут перегреться и треснуть, а огнеупорные будут аккумулировать тепло и держать его в себе. Обычно для кладки используют шамотный и красный полнотелый кирпичи. Первый достаточно дорогой и используется только для выкладки топки, но некоторые закупают его на строительство всей печной системы. Вторым же выкладывают все остальные элементы, включая дымоотвод. Он менее дорогой, но не способен выдерживать крайне высокие температуры.

Необходим и теплоизолятор, который предотвратит распространение жара на легковоспламеняющиеся поверхности (деревянные стены, лавку, пол). Обычно в его роли выступает отделка плиткой или дополнительным слоем камней.

Для каменки необходимы и элементы печного литья, так как из камней нельзя сделать двери, колосники, баки для воды и змеевики. Обычно их покупают заранее, определяя размеры по схеме сооружения и ее габаритам.

Третье: шаг вправо, шаг влево…

Высокие нагрузки на материал в печах Кузнецова требуют не просто тщательной разработки конструкции, но и соблюдения при этом некоторых основополагающих уже конструкторских принципов. Главный из них – плавающая топка из шамотного кирпича марки ШБ-8 или Ш-5. Тело печи выкладывается из керамического кирпича марки не ниже М150.

Что значит плавающая топка? Во-первых, вокруг нее целиком, или в точно рассчитанных автором местах, должен быть сухой шов. Сделать его не так-то просто: по выкладке последнего ряда шамота (если иное не оговорено в спецификации на печь) глиняный раствор из швов между шамотным и обычным кирпичом выковыривается, а вместо него вставляются прокладки из минерального картона – базальтового, каолинового и т.п.

Несвязанные и связанные строительные модули

Во-вторых, нужно неукоснительно соблюдать принцип несвязности модулей. Что это такое, показывает рис. Никакие выступы шамота не должны входить в пазы обычного кирпича, и наоборот, даже с демпфирующими швами. ТКР и теплоемкость шамота существенно отличаются от «кирпичных», и топка, связанная с телом печи, порвет кладку при растопке. Топка «кузнецовки» должна представлять собой компактный модуль, установленный в гнездо из обычного кирпича. Как при этом устроить ее выход в дымоход, автор подробно объясняет на сайте.

Также неукоснительно нужно следовать его рекомендациям касательно выбора и подготовки материалов. «Кузнецовки» хоть и кирпичные, но высокотехнологичные, и терпят замену на эрзацы и небрежность не более, чем ракета или подлодка – замену титана и композитов жестянкой. Последствия, правда, не будут столь катастрофическими, но и видеть их придется дома, а не вычитывать в новостях. И платить из своего кармана.

В целом по технологии: печь Кузнецова может соорудить старательный, внимательный и аккуратный новичок. Но действительно опытный печник, с полупьяна, но бездумно выкладывающий действительно очень хорошую плиту или голландку, на печи Кузнецова обязательно осечется.

Как построить колпаковую печь

Колпаковые печи являются одним из самых распространенных вариантов, ничуть не уступающим по своими характеристикам канальной печи. Эта печь является новейшей разработкой в консервативном деле — проектировании и монтаже печей. От других типов эта печь отличается принципиально новым методом использования горячих газов. В стандартной конструкции горячие и холодные газы движутся благодаря тяге воздуха, который поступает через зольник.

Схема колпаковых конвективных систем.

Колпаковая печь проектируется таким образом, что движение газов осуществляется благодаря их собственной тяжести — независимо от тяги. Такая система перемещения газов называется свободным движением. Принцип работы такой системы достаточно прост. Всем известно, что теплый воздух обычно поднимается вверх. В колпаковой печи он, поднимаясь вверх, вытесняет холодный воздух, поступающий вниз. Внизу холодный газ превращается в горячий, и цикл вытеснения повторяется заново. Все это происходит в колпаке, который может иметь самые различные формы. Основным условием является наличие трубы, выводящей холодный воздух. Благодаря этому элементу печь и получила свое название.

Колпак помимо циркуляции воздуха может быть использован и для хозяйственных нужд. В него можно помещать различное оборудование, например, плиту для приготовления пищи, котел для нагрева воды или сушильный шкаф. Таким образом, помимо отопления дома такая печь имеет двойную функциональную нагрузку. Колпаковая печь своими руками делается достаточно легко, однако при ее кладке необходимо строго соблюдать порядовку, так как многие варианты печей несут двойную функцию. Это позволяет применять их не только для дома, но и для бани. Банный вариант отличается более совершенной системой регуляции температурного режима. Кроме того, в них можно регулировать не только температуру, но и влажность.

Конструкционные варианты

Отопительно-варочные печи для бытового использования по своей конструкции могут быть несколько типов.

Камерная

Металлическая камерная печь – это классическая «буржуйка», которая в современном производстве очень усовершенствована. У такого агрегата следующие технические характеристики:

Канальная

Принцип работы такой конструкции: газы догорают, а затем остывают и переходят по каналам между перегородками, и отдают тепло корпусу печи. Агрегат должен внутри прогреться до 400°С – тогда в ней произойдет дожигание. Современные буржуйки легко переквалифицировать под канальную схему. В этом случае от газохода оставляют только горизонтальное «колено» и оно отделяет от топки камеру сгорания.

Воздух для горения поступает через щели варочной поверхности или через специальный воздушный дроссель. Канальная буржуйка имеет КПД до 80%, а удельная тепловая мощность больше чем у камерной в несколько раз. Такая печка работает как при длительном горении, так и при пламенном, практически на любом топливе.

При этом мощность регулируется подачей воздуха – эта возможность здесь в 2 раза выше, чем в камерной буржуйке. Плюсом для применения в быту является и температура в дожигателе в пределах 250-300°С, а это удобно для приготовления пищи.

Почти все металлические бытовые печи до 15 кВт мощностью создаются по такой вышеописанной схеме. Корпус обычно создается из обычной стали толщиной от 4 мм, а варочная плита – из чугуна или стали от 8 мм.

Колпаковая

Наконец, колпаковая печь – это схема, в которой газы задерживаются сводом колпака до момента полного догорания, а потом они опускаются вниз и отдают остатки тепла. Такие конструкции обеспечивают более 70% КПД. Эта технология применима и относительно металлических котлов, однако здесь пришлось отказаться от пламени – металлический колпак просто не поглотит столько тепла, сколько выделяет без перегрева. Поэтому такие печи переведены в режим тления – это позволило довести время теплоотдачи до 60 часов (на дровах) или до 30 суток (на угле).

Печи длительного горения из металла могут изготавливаться своими руками и работают на дровах, угле, но не на влажном топливе, так как влажное не тлеет, сколько воздуха ему не дай. Если это специальный угольный котел, то работать на дровах он не сможет – просто не «выдаст» нужный КПД. Корпус такого котла делают из простой стали, окружив его герметичной газовой рубашкой.

https://youtube.com/watch?v=cLj597flZ_8

Характеристики

Правильно сложенная банная печь системы Кузнецова обладает следующими свойствами:

  • Она способна долгое время поддерживать нужную влажность и температуру в помещениях бани.
  • Печь Кузнецова может нагревать свыше 140 литров воды и не допускать ее закипания.
  • Создавать достаточное количество пара для 6 – 8 человек.
  • Просушивать банные помещения после окончания процесса мытья.
  • Печка системы Кузнецова, благодаря минимальному содержанию в ее конструкции металлических деталей, прослужит своему хозяину долгие годы.
  • Высоким КПД, по сравнению с другими печками. Это обеспечивается за счет удержания нагретого воздуха в колпаках, в дымоход поступает уже остывший и отдавший свое тепло кирпичной кладке дым.
  • Расход дров будет минимизирован, за счет оптимальной системы передачи тепла.

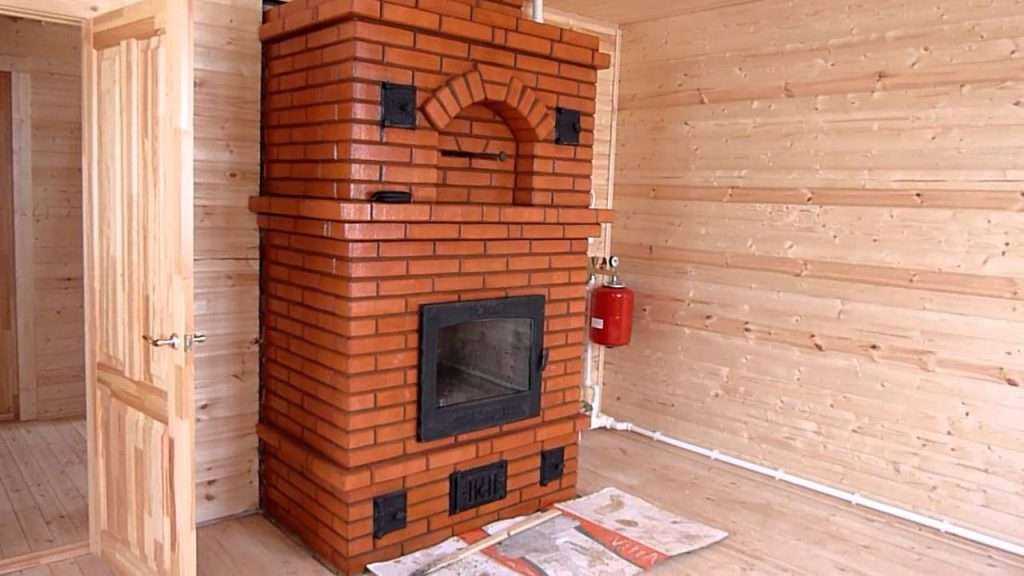

Фото банной печи Кузнецова:

Фото 1

Фото 2

Фото 3

Как соорудить печь при помощи схемы порядовки своими руками

1. 1-й и 2-й ряды выкладывают из красного кирпича

При этом важно помнить, что любая печь сооружается только с использованием глиняных растворов, цемент здесь неуместен. При желании днище «кузнецовки» можно сделать и толще — это пойдёт только на пользу теплоизоляции её нижней части


Укладку первого ряда ведут всплошную

2. Начиная со второго ряда выводят каналы дымохода и монтируют поддувало. В передней и правой боковой стенке устанавливают дверцы для чистки печи

Важно выставить их рамки по уровню или отвесу, иначе сооружение будет выглядеть неопрятно. Крепление металлических элементов производится при помощи стальной проволоки (лучше оцинкованной), уложенной в кладку

Поскольку металл и кирпич имеют различный коэффициент теплового расширения, то при эксплуатации печи швы, примыкающие к чугунным элементам, будут растрескиваться. Чтобы компенсировать смещение конструкций при нагревании, между печным литьём и кирпичными стенками укладывают слой асбеста или базальтовой ваты толщиной 5–6 мм.


Один из способов обустройства компенсационных швов

3. Ряд №4 должен перекрыть дверцу поддувала. В качестве опоры для верхних кирпичей используют перекладину из металлического уголка, уложенную на боковые стенки проёма.

4. Начиная с 5-го ряда выполняют огнеупорную футеровку рабочей зоны шамотным кирпичом, поставленным на ребро. Для его кладки лучше использовать не обычную глину, а шамотную — она не будет выгорать под воздействием высокой температуры. На этом же этапе устанавливают и колосниковую решётку. Здесь же придётся и выполнить первый сухой шов — на порядовке он обозначается синим цветом. Для этого после выкладки шамота в строго отведённых местах глиняный раствор из кладки изымается, а образовавшийся зазор заполняется прокладками из каолинового, базальтового либо другого минерального картона.


Высокотемпературная зона выкладывается шамотным кирпичом

5. 6-й ряд примечателен установкой топочной дверцы. Если эстетическая сторона для вас не менее важна функциональности, то лучше взять оригинальную печную чугунину, которую сейчас в большом количестве можно найти в строительных магазинах.


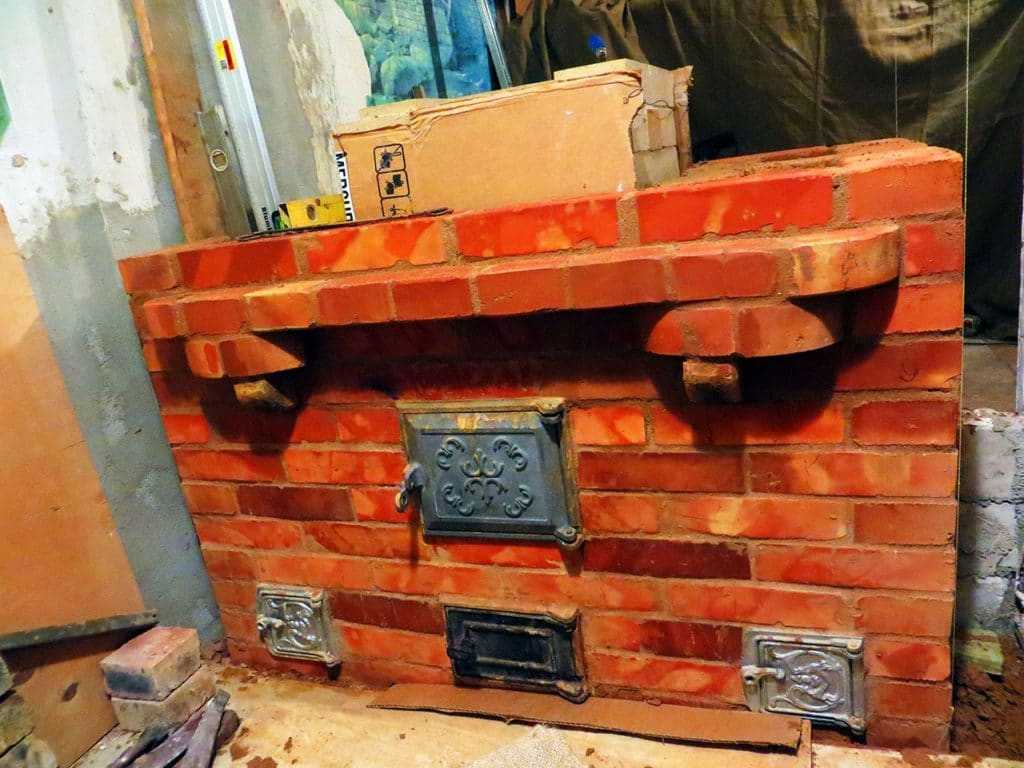

Монтаж топочной дверцы

6. Аналогично перекрытию поддувала, на 9 ряду закрывают топочный проём, продолжая возведение внутренних каналов печи. Нелишне будет ещё раз напомнить о необходимости проверки ровности кладки пузырьковым уровнем.

7. На уровне 12 и 13 ряда во внутреннем пространстве печи сооружаются столбики катализатора.

8. 17-м и 18-м рядом перекрывается нижний колпак отопительного агрегата.


Вспомогательные шнуры, натянутые по углам сооружения, помогут справиться с задачей начинающему печнику

9. Начиная с 19-го ряда возводится верхний колпак с внутренними теплообменными каналами. Здесь же устанавливаются и четыре дверцы для их чистки.

10

Обязательно обратите внимание на задвижку дымового канала, установленную в 28 ряду. Она понадобится для того, чтобы печь не остывала в период между топками

11. 29-м и 30-м рядом формируют свод верхнего купола, а начиная с 31 возводят дымоход.


Может с первого раза такая красавица у вас и не получится, тем не менее, всегда есть к чему стремиться

После того как печь будет сложена, проводят первую растопку. Не следует сразу же загружать топливник по полной — агрегат должен нагреваться неспешно, иначе не миновать появления трещин в кладочных швах. В первые минуты испытательного запуска печь может немного коптить, пока полностью не прогреется её внутренний объём. В дальнейшем выбросы дыма из топливника и поддувала недопустимы, и если они появляются, значит, нарушена технология строительства. После прогрева и обжига печи проверяют её работоспособность в различных режимах, а также обследуют наружные элементы на предмет их герметичности.

Преимущества и недостатки печи

Преимущества:

    • высокий показатель коэффициента полезного действия 75-85% (КПД);
    • топливо сгорает при высоких температурах;
    • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
    • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
    • долговечность эксплуатации печи;
    • эстетичный, оригинальный внешний вид;
    • высокая эффективность, многофункциональность;
    • экономичность;
    • длительное сохранение тепла;
    • форма и дизайн печей могут варьироваться в зависимости от назначения;
    • при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

      Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

  • совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

    Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

  • конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;
  • особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

    И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

  • самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.

    Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Инструменты и материалы, необходимые для возведения банной печи

Особенность возведения кирпичной печи Кузнецова заключается в том, что для кладки используется не только стандартный полнотелый керамический кирпич, но и специальный огнеупорный шамотный кирпич.

Дело в том, что шамотный огнеупор позволяет максимально повысить температуру горения, ведь рабочая температура для этого материала составляет 1500-1900 градусов. Но здесь возникает другая проблема – если шамотный кирпич можно легко найти в строительном магазине, то специальную шамотную тугоплавкую глину необходимо заказывать заранее. Кладка топки и основного топочного колпака делается именно на такую тугоплавкую глину, и ни в коем случае не на цементный раствор.

Внешняя кладка печи обычно делается из красного полнотелого кирпича. Рассчитать его количество можно путем простого вычисления, где количество кирпичей 1 ряда порядовки проекта умножается коэффициент 0,8 и далее на количество рядов в проекте. Первый, самый нижний ряд конструкции заполняется полностью, а вот другие ряды, например, 7 или 10 имеют меньшее заполнение, за счет устройства внутренних каналов, по сравнению с первым рядом среднее заполнение остальных рядов обычно равно 0,8. Так что вычислить количество кирпичей таким образом довольно просто.

Во время работ необходимо будет выдерживать определенные пропорции и размеры, поэтому необходимо предусмотреть определенное количество базальтовой ваты или базальтового картона. Именно этим материалом заполняются пустоты между красным и шамотным кирпичом.

Металлическая фурнитура подбирается в соответствии со вкусом и пожеланиями владельцев, но и здесь стоит прислушаться к рекомендациям специалистов. Оптимальными считаются чугунные дверки и задвижки. Сталь конечно смотрится эффектнее и красивее, но чугун способен выдерживать более высокие температуры и не испытывать при этом такой деформации как сталь.

А вот что касается теплообменника и бака для нагрева воды, то здесь, наоборот советуют использовать специальную тугоплавкую сталь. Также рекомендуется из стали сварить емкость для камней каменки. Можно в принципе использовать и чугунную плиту, но тогда объем камней необходимо увеличить в 1,3-1,7 раз.

Работа по созданию кирпичной кладки требует точности и аккуратности, поэтому в арсенале обязательно необходимо иметь:

  • Мастерок каменщика;
  • Строительный уровень;
  • Маркерную нитку;
  • Отвес;
  • Молоток каменщика;
  • Станок для резки кирпича.

Бывалые печники советуют иметь, кроме этого, щетку с жесткой щетиной и несколько емкостей – для раствора и для воды. Назначение щетки – очистка поверхности кирпичей перед нанесением на них раствора, просто вымачивать в воде кирпичи нерационально воды прибавляет и без того солидный вес печи. К тому же, глиняный раствор, и без того долго сохнет и лишняя вода в массе кирпичей не будет способствовать быстрому высыханию кладки.

 Ну конечно главное что нужно иметь это порядовый план кладки печи. Порядовка банных печей из кирпича Кузнецова выложена в свободный доступ, поэтому, ее можно без проблем скачать и распечатать.

Важные правила монтажа каменки своими руками

Дверца топки должна быть направлена к выходу, а дверь каменки в противоположную сторону.
Если печь для бани с установленной закрытой каменкойбудет металлическая, необходимо под ней выполнить бетонное основание, которое обеспечит защиту от возгорания. Основание не ниже 30 см, далее укладывается минимум 2 ряда кирпича, соединенные глиняным раствором.
Монтировать печь из металла следует на заранее приготовленную основу

В месте, где будет выходить труба, в кладке печи должно быть утолщение минимум на 10-15 см.
Любые находящиеся в непосредственной близости от печи элементы из дерева важно изолировать теплоизоляционной основой. Далее на поверхность покрывается глиняным слоем.
Труба в месте прохождения через потолок и крышу обрабатывается штукатуркой, поверху промазывается известью.
Кладка для трубы в крыше не должна быть меньше полуметра высотой

Это создаст дополнительный барьер для прохождения искр, которые способны воспламенить конструкцию.


Схема печи с закрытым типом каменки

Монтаж бака и установка колосниковой решетки

Завершив предыдущие шаги, можно заняться установкой бака, если он вообще необходим. Ничего особенного в этом процессе нет, а единственный нюанс заключается в том, что бак можно приобрести в готовом виде или сварить самостоятельно. На последний вариант, разумеется, уйдет больше времени.

Что касается установки решетки, то ничего неожиданного здесь тоже не происходит. Из проблем можно отметить нехватку высоты двух установленных в поддувале кирпичей, которые находятся немного ниже верха четвертого ряда порядовки. Для компенсации потребуется из новых кирпичей вырезать две пластинки так, чтобы они четко легли вместе с раствором и решеткой на одном уровне с выложенным рядом.
