Теплообменник для газовой колонки: как прочистить, промыть и выполнить ремонт

Почему возникают свищи

Ремонт теплообменника или его замена нужна, если нарушается его герметичность. Со временем в результате коррозии или механических повреждений на поверхности медной трубки образуются «свищи», микроскопические отверстия. Появляются они в 95% случаев на участке трубки обвитой поверх кожуха камеры сгорания.

Часто ради экономии производители используют при изготовлении  теплообменника медь с примесями и сильно истончают стенки трубок. Со временем на участке трубы обернутой вокруг кожуха камеры сгорания под влиянием перепада температур начинается коррозия этих включений. Происходит образование микроскопических отверстий. Далее за счет механического воздействия тока воды происходит расширение дырки.

Вторая причина – это коррозия меди под воздействием блуждающих токов, которые часто возникают в водопроводе, если не соблюдаются правила эксплуатаций, например, если использовать трубы в качестве заземления или прибегать к неуместной электрической сварке. По этой причине из строя могут выйти даже качественные теплообменники, выполненные из чистой меди.

Как почистить теплообменник с помощью бустера

Данная процедура требует сноровки и соблюдения некоторых правил техники безопасности:

• Все соединения системы должны быть максимально герметичны, чтобы избежать попадания химически активных веществ на кожу или в глаза.
• Раствор для промывки необходимо подготавливать только в средствах защиты (перчатки и, если потребуются, очки).

Теперь можно приступать к чистке теплообменника с помощью бустера. Для этого понадобится насос малой мощности, например, от стиральной машины или системы отопления, и устройство, последовательность изготовления которого была указана выше. Насос следует подключить к ёмкости, в которую потом залить не менее 6 литров воды. Воду перед этим подогревают до температуры не менее 50 градусов.

После подготовительного этапа, шланги от резервуара подключают на вход и выход теплообменника и запускают насос. Достаточно прогнать жидкость по системе один раз, и отключить насос. Теперь надо произвести тщательный осмотр, чтобы убедиться в высокой герметичности системы. Если нигде не замечено подтеканий или капель воды, значит очистку можно производит в полной мере.

В систему добавляют специальный раствор и запускают насос не менее чем на 40 минут. Следует помнить, что тщательной промывки требует, как основной, так и вторичный теплообменник. Тогда общее время должно составить не менее чем 1 час 20 минут (по 40 минут на каждый круг).

После того как средство для чистки прогонялось по системе в течение заданного времени, бустер можно отключать и подключать к выводам теплообменника шланг от крана централизованного водопровода. Достаточно 3-5 минут, и устройство можно обратно устанавливать на газовый котёл.

В видео показано, как промыть первичный и вторичный теплообменник котла Ariston при помощи бустера.

Промывка с использованием бустера и соляной кислоты.

Способы пайки труб и виды припоев

Суть процесса пайки заключается в скреплении элементов обустраиваемой конструкции с помощью добавления между ними расплавленного скрепляющего вещества — припоя. После остывания соединение получается неразборным, припой твёрдо фиксирует детали.

Температура, при которой плавится припой, должна быть ниже, чем соответствующий параметр скрепляемых элементов, причём капиллярный эффект позволяет достичь равномерного укладывания припоя по всей площади соприкосновения деталей.

Дополнительно для улучшения адгезии (поверхностного сцепления) элементов можно использовать флюсы и предварительно очищать поверхности.

Пайка медных трубок может осуществляться двумя способами:

1. При низкой температуре. Метод подходит для обустройства бытовых коммуникаций. Используется или твёрдый припой, разогретый свыше температуры 450°С, или мягкий — до 400°С.
2. При высокой температуре. Нужен для обустройства систем, подвергающихся большим нагрузкам. Температура применяемого припоя достигает 600-900°С.

Мягкие припои — это проволоки из легкоплавящихся металлов (олова, свинца, их сплавов; иногда добавляются серебро и другие элементы). Диаметр такой проволоки — 2-3 мм.

Твёрдые припои представляют собой стержни, характеризуются повышенной температурой плавления и способностью выдерживать высокое давление во время работы системы.

Принцип действия проточного водонагревателя

Газовая колонка – это относительно несложное приспособление для подогрева воды. Сверху расположен теплообменник, подключенный к водопроводной системе. Под ним имеется горелка, которая присоединена к газовой трубе.

Во всех современных моделях розжиг горелки автоматизирован, вручную разжигают только очень старые или неисправные модели. Последние лучше отремонтировать, чтобы не рисковать здоровьем домашних и целостностью имущества.

Конструкция скрыта защитным кожухом, на передней панели которого обычно расположен блок управления. Он регулирует максимальную температуру нагрева воды, количество газа и другие показатели работы прибора. Сверху имеется колпак и дымоходная труба, по которой удаляют продукты горения.

Когда в доме открывают воду, горелка автоматически включается, газ прогревает воду до необходимой температуры. Авторозжиг настроен таким образом, чтобы колонка включалась только при достаточно высоком напоре воды в системе. Еще один важный показатель – наличие хорошей тяги.

Перед началом работ по очистке бытовой газовой колонки нужно познакомиться с устройством прибора, чтобы правильно его разобрать

Рекомендуем: Как правильно чистить унитаз. Эффективные народные средства, чтобы чистить унитаз

Процесс нагревания воды сопровождается выпадением жесткого осадка, который постепенно накапливается внутри теплообменника. Трубки забиваются отложениями, в результате качество нагрева ухудшается, работа проточного водонагревателя становится недостаточно эффективной.

Регулярная очистка колонки поможет избежать подобных проблем. Помимо накипи внутри прибора могут собираться и другие загрязнения, все зависит от качества воды.

Бытовая газовая колонка устроена не особенно сложно: вода движется по трубе теплообменника, ее подогревает горелка, розжиг включается автоматически

О том, что колонку пора почистить, говорят следующие признаки:

• напор из крана с горячей водой значительно слабее, чем струя из холодного крана;
• напор хороший, но почти сразу после включения колонка гаснет;
• устройство вообще перестало включаться независимо от напора;
• наблюдается недостаточный прогрев потока по сравнению с прежним состоянием;
• вода нагревается до нужной температуры, но слишком медленно.

Некоторые неисправности могут наблюдаться также и при поломке запорного крана, который установлен на входе в колонку. Не помешает сначала проверить его, и лишь после этого приступать к очистке.

Процесс очищения колонки от копоти

Продукты выгорания топлива с течением времени покрывают нижнюю поверхность радиаторных пластин. Очистку от копоти проводят при площади загрязнений более 30%, в большинстве случаев ее совмещают с удалением накипи.

Для проведения данной операции приготовьте следующий инвентарь:

• разводной сантехнический ключ, рассчитанный на работу с гайками сгонов;
• набор крестообразных и плоских отверток, стамеску;
• пассатижи и плоскогубцы;
• расходные материалы — паронитовые прокладки, льноволокно.

При одинаковом принципе работы газовые установки обладают различными схемами сборки, поэтому santehnikportal.ru рекомендует использовать общие этапы их разборки для извлечения теплообменника:

1. Отключите подачу воды и газа, снимите верхний защитный кожух и ручки, отсоедините от теплообменника подводящий воду патрубок, извлеките фиксирующие защелки и отведите его в сторону.
2. Аналогичным образом поступите с выходным патрубком змеевика, отвинчивая от него гибкую подводку, с обоих отводов извлеките фильтры грубой очистки.
3. Снимите и отведите в бок датчик обратной тяги, от рамы агрегата отвинтите блок газовых горелок и извлеките его наружу.
4. Отщелкните от корпуса колонки фиксирующую пластину и снимите скобки, удерживающие теплообменник, открутите дополнительные винты, закрепляющие корпус змеевика, после чего извлеките его наружу.

Теплообменник несложно очистить от сажи своими руками, применяя один из следующих методов:

1. Поместите змеевик в пластиковый таз с теплой водой и добавьте в нее бытовое средство для мытья посуды или натертое хозяйственное мыло, мягкой губкой протрите маслянистый налет сажи.
2. При одновременной очистке от сажи и накипи в перевернутый теплообменник залейте чистящий раствор и оставьте его в таком положении на несколько часов.
3. Поскольку блок газовых горелок во время демонтажа змеевика снимается, то его также можете почистить, опустив в таз с водой и бытовым средством для мытья посуды и протирая губкой загрязненные участки.

После проведения очистки несколько раз промойте змеевик в теплой воде и тщательно просушите, иначе, попавшая в мелкие каналы запальника и фитилей, жидкость будет препятствовать прохождению газа.

Таким образом, для эффективной работы водонагревателя нужно знать, как почистить газовую колонку от накипи и сажи, и выполнять чистку регулярно. Для очищения змеевика применяются разные химические и бытовые средств для удаления нерастворимых оксидов солей. Все работы можно провести своими руками, но в процессе нужно быть осторожным и четко следовать представленной инструкции.

Видео пример, как можно быстро почистить газовый водонагреватель Аристон:

Профилактика загрязнений

Часто накипь скапливается по вине самого владельца, который нагревает воду в приборе до температуры выше 80 ℃. Для мытья посуды обычно достаточно 45 ℃, а для принятия душа – еще меньше. Поэтому, чтобы разбирать колонку приходилось как можно реже, необходимо настроить ее на температуру не более чем 50 ℃.

Оптимальная степень нагрева снижает вероятность образования накипи и существенно увеличивает продолжительность эксплуатации устройства без очистки

Бороться с накипью в трубах можно и с помощью фильтра для очистки воды. Такое устройство задерживает вредные соли, не позволяя им контактировать с элементами газовой колонки. Однако за чистотой фильтра также нужно следить, своевременно заменяя его новым.

Зная, как правильно чистить газовую колонку, а также соблюдая рекомендации, приведенные выше, можно существенно увеличить срок службы устройства. Это в свою очередь гарантирует бесперебойную подачу горячей воды и существенную экономию средств на ремонте и сервисном обслуживании прибора.

Основной мерой профилактики являются постоянные чистки. Однако каждый год разбирать колонку утомительно, да и не нужно, в общем-то, поэтому есть ряд мер профилактики, которые можно использовать в перерывах между чистками. Это позволит сохранять нормальное состояние устройства:

1. Раз в год следует снимать и чистить сетчатый фильтр. А спустя 5 лет работы его и вовсе стоит поменять. В качестве избавления от этой процедуры, можно просто поставить дополнительную фильтрацию в виде фильтра на входе коммуникаций в колонку. Наилучшим вариантом станет установка комплексной системы фильтрации из магистрального сетчатого фильтра и магнитного фильтра. Во-первых, такие устройства продлят общий срок службы коммуникаций внутридомовой сети, а во-вторых серьезно снизиться скорость образования накипи в самой колонке.
2. Следует покупать колонку только с датчиком тяги. Если колонка уже приобретена без этого устройства, лучше приобрести его отдельно. Так же при возможности стоит поставить клапан обратной тяги на дымовую трубу. Такой клапан предотвратит попадание дымовых газов в дом или квартиру, а датчик просто выключит колонку при крайней степени загрязнения.
3. Раз в 2-3 месяца можно снимать боковые панели и счищать железной щеткой разного рода сажу на теплообменнике и фитиле.
4. Стоит внимательно следить за напором и температурой воды, потому что это наиболее яркие признаки проблем с колонкой, которые помогут определить необходимость чистки колонки.

Все эти меры не так сложны на практике, но в результате можно существенно увеличить срок службы газовой колонки. Так, есть целый ряд газового оборудования, выпущенного в 70-е годы ,которое при нормальной эксплуатации служит своим хозяевам до сих пор. Поэтому не стоит ждать, когда начнутся реальные проблемы с колонкой, куда лучше и проще заниматься профилактикой постоянно, не доводя до серьезных проблем.

Ремонт и пайка

Проблема с протекающим теплообменником и появлением свищей решается пайкой. Для этого потребуется:

• паяльник на 100Вт в связке со строительным феном или газовая горелка;
• активный флюс для пайки меди (с содержанием меди или серебра);
• тугоплавкий оловянный припой.

Первым делом определяется месторасположение свища. Обычно вокруг дырки образуется хорошо заметное зеленое или рыжее пятно, однако их легко спутать со следами, оставшимися от продолжительной течи ниже проблемной области. Все подозрительные места следует пометить маркером двумя рисками по бокам на равном расстоянии 2-3 см.

Далее с помощью жесткой полимерной мочалки, которую используют для мойки посуды, зачищаются подозрительные места и вытираются салфетками насухо. После этого легко обнаружить источник течи. Это будет миниатюрная черная точка на фоне желтой меди и капля воды.

Далее уже дело техники:

1. Откройте горячий кран в раковине. Отсоедините подводящую к колонке трубу с холодной водой, чтобы спустить воду со змеевика;

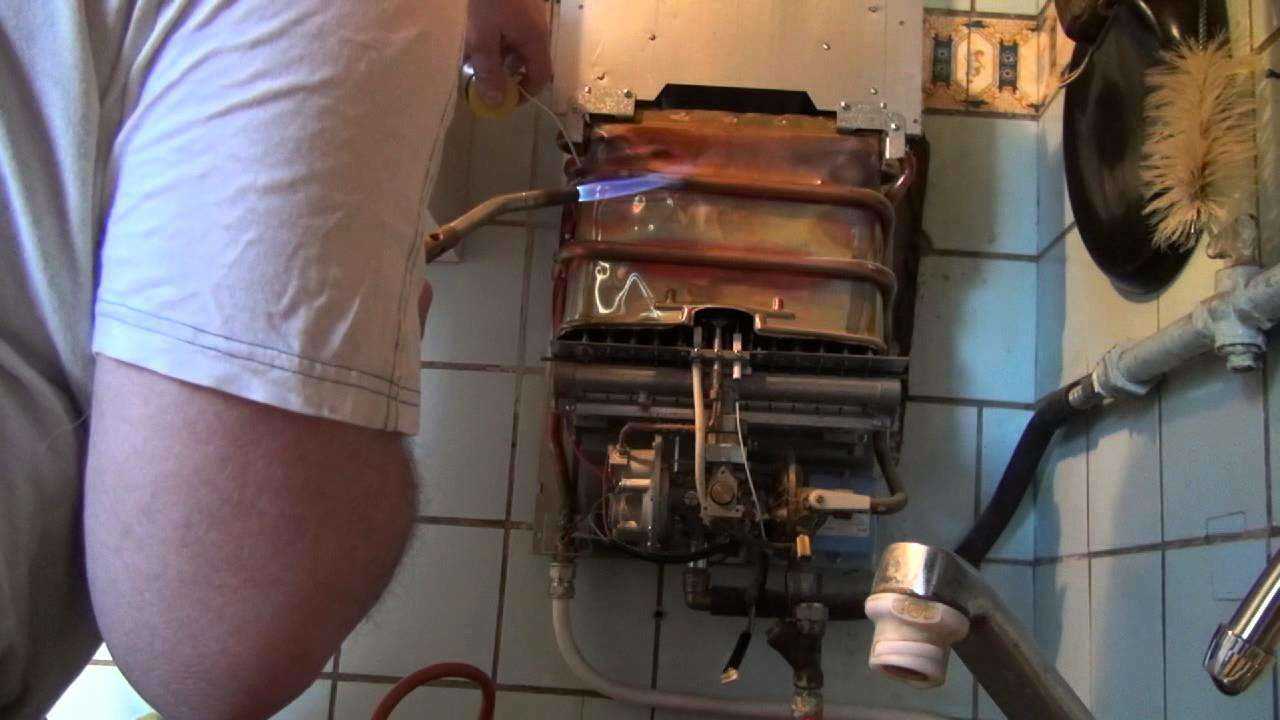

2. Строительным феном или газовой горелкой прогрейте трубку в месте с дыркой и по 10-20 см в каждую сторону, чтобы полностью испарить воду, оставшуюся внутри. Дополнительно зачистите место жесткой мочалкой с добавлением бензина «Галоша» или незначительного количества чистящего средства с содержанием соляной кислоты;
3. Нанесите на место пайки флюс так, чтобы он не сильно растекался, но покрыл область примерно в 1,5-2 см с дыркой в центре;
4. Газовой горелкой или сочетанием паяльника и строительного фена прогрейте трубку до температуры свыше 250ºС. При контакте с трубкой, а не с огнем или жалом паяльника, припой должен плавиться, а не становиться мягким;
5. Нанесите порцию припоя, помогая прогревать его паяльником или пламенем горелки. Если все сделано правильно, то олово должно растечься ровным слоем по всей области, где было нанесен флюс.

Необходимо удалить с трубки и места пайки все остатки активного флюса, он содержит кислоту и, если его не удалить, станет причиной быстрой коррозии металла.

Смочите место водой и протрите салфеткой, для идеального результата или в труднодоступных местах используйте ацетон или бензин «Галоша».

Когда теплообменник остыл, подключите его обратно к водопроводу и, постепенно открывая вентиль, заполните его водой. Когда из крана перестанет выходить  воздух и грязь, откройте кран на полный напор.

https://youtube.com/watch?v=JQrbGvgib8o%3F

Второй способ очистки

Агрегат надо очищать через каждые 6 месяцев, но не реже раза в год. Если имеется договор о газовых поставках, то специалисты компании должны своевременно проводить обслуживание газовых котлов. Если есть желание прочистить колонку своими силами, то надо соблюдать следующую инструкцию:

1. 1Первоначально надо закрыть газ, краник обычно расположен под устройством. Затем надо ослабить болты, которые крепят кожух, далее отвинтить их и прочистить все иголкой с 4 гранями. Сегодня возможно купить специальную щетку для очистки котлов, которой пользоваться удобнее, чем иглой. Следующим этапом промойте в обезжиривающем препарате секции горелки. Если засорился фитиль, его тоже нужно прочистить при помощи иглы или металлического шабера. На последнем этапе надо все детали колонки собрать в обратном порядке и перед тем, как запускать газ, наполнить агрегат водой.
2. 2Чтобы прочистить горелки в трубе, по которой идет газ, можно воспользоваться жесткой щеткой. Трубу надо прочистить проволокой и промыть водой с растворителем. Верхняя область горелки чистится при помощи мелкой наждачки.
3. 3Агрегаты, которые своевременно проходят очистку, проработают гораздо дольше. Огонь будет без бликов и равномерным. Если заметно, что колонка коптит, огонь неровный, слабый или, наоборот, сильный, то ее надо прочистить. Непрочищенный агрегат опасен.

Пайка теплообменника газовой колонки

Пайка устройства теплообмена газового оборудования выполняется при разгерметизации элемента. Чаще всего, появление свищей в медных теплообменниках связано с некачественной, жесткой водой. Так, в большинстве городов, сегодня, воду обеззараживают при помощи хлора. Нагреваясь, хлор в воде вступает в реакцию с медью (материалом изготовления теплообменника), образуя хлорид меди. В результате стенки и трубки теплообменника начинают разрушаться изнутри. К разрыву стенок теплообменника может привести и замерзшая вода в системе, наличие блуждающих токов.

Осуществить пайку теплообменника можно тремя способами:

• с помощью паяльника мощностью не менее 100 Вт.;
• при помощи горелки с газовым баллоном;
• холодной сваркой.

В некоторых моделях газовых колонок перед пайкой следует снять регуляторы газа и давления

Перед нанесением припоя, следует зачистить поверхность радиатора. Обрабатывать следует не только зияющие свищи, но и зеленоватые пятна на поверхности теплообменника, которые сигнализируют об истончении металла.

Заменить ее можно более доступной канифолью. В среднем, хорошая пайка держится полгода. Снизить вероятность образования новых протечек может заземление колонки. Продлить срок службы теплообменника можно, установив на вход системы фильтр, очищающий и смягчающий воду.

Отличия моделей

Обратите внимание, что различные модели газовых колонок могут существенно отличаться по своей конструкции – это нужно учесть, если планируется самостоятельный ремонт водонагревателя. Так, китайские газовые колонки марки Вектор не стоит паять вообще

Дело в том, что радиаторы в них сформированы из очень тонких медных трубок, в которых в процессе пайки образуются новые свищи. Таким образом, если в вашем распоряжении дешевая колонка, теплообменник в ней лучше всего заменить новым, а не ремонтировать.

С точки зрения надежности и качества, в числе лучших представителей колонок можно назвать изделия марки Оазис от немецкого производителя. В них установлены теплообменники, которые отличаются долгим сроком эксплуатации. Поскольку комплектующие для такого оборудования стоят достаточно дорого, ремонт будет целесообразен. Пайка утечек на теплообменнике колонки Оазис позволит использовать ее еще долгое время.

В среднем ценовом сегменте расположились газовые колонки шведской фирмы Электролюкс и отечественные Нивы. В таких изделиях устанавливают теплообменники с антикоррозийной защитой, пайка которых позволит существенно продлить их срок службы.

Как предупредить образование накипи

Все способы очистки газовой колонки по-своему хороши. Но лучший вариант — предотвратить ее загрязнение. Существует, как минимум, два способа:

• установить качественный фильтр. В теплообменник будет поступать чистая вода, а отложения можно легко убрать после разборки водоприемника,
• на водопроводную трубу прикрепить электроумягчитель. Импульсы, посылаемые им, воздействуют на воду и предупреждают возникновение накипи.

Своевременное проведение профилактических процедур поможет значительно продлить срок службы газовой колонки. Внимательно следите за работой своего аппарата. Если обнаруживаются малейшие изменения, проведите внеплановую очистку.

Подробнее разобраться, как правильно прочистить газовую колонку от нагара и сажи, поможет видео ролик. Успехов!

Обслуживание водяного узла

Для прочистки водяного узла не спешите разбирать весь агрегат. Принцип действия такой:

1. Сначала снимают ручки регуляторов и передний кожух.
2. Снимают водяной узел.
3. Отвинчивают винты, которые удерживают крышку, снимают ее.
4. Вычищают фильтр с мягкой медной проволокой.
5. Щеткой очищают накипь.
6. Механизм промывают водой.
7. Собирают узел.

Совет!

Когда вы снимете фильтр и доберетесь до мембраны, обратите внимание ее состояние: если она потрескалась, то ее необходимо сразу заменить. Если колонка начала выключаться во время работы, то следует почистить от копоти термопары и запальные электроды

Если колонка начала выключаться во время работы, то следует почистить от копоти термопары и запальные электроды

Когда и как часто нужно чистить колонку

Какого-то определенного графика очистки газовых колонок нет

Чтобы понять, когда водонагреватель следует прочистить, обращайте внимание на работу агрегата. Так, если снизился напор в линии ГВС, уменьшилась эффективность нагрева, запальник или основная горелка горят желтым или красным цветом, колонка сама отключается, когда давление в сети нормальное, — то все это говорит о том, что агрегат следует почистить

В среднем обслуживающие процедуры проводят раз в год. Если вода «плохая» — то есть жесткая, с большим количеством солей, то чистят колонку чаще.

Совет!

Хорошей профилактикой появления накипи и отложений на стенках установки станет использование фильтров, которые будут смягчать воду.

Профилактика накипи

Основная профилактика — регулярное обслуживание газовой колонки, своевременное удаление жира и осадков. Следите за работоспособностью агрегата: как быстро нагревается вода, какая ее температура, какой напор воды. Осматривайте радиатор, проверяйте тягу, зажигание. Своевременно удаляйте жир и накипь.

Своевременная чистка колонки — залог того, что ее служба будет стабильной и долгой. Если вы знаете, что ваша вода жесткая, с большим количеством солей, то принимайте меры для снижения жесткости. Правильно выстраивайте температурный режим: например, для подачи воды в стиральную машину не обязательно ее нагревать, а для мытья посуды будет достаточно 45 градусов.

Как вам статья?

Мне нравитсяНе нравится

Запуск прибора и регулировка температуры

Чтобы правильно настроить горячую воду в устройстве, необходимо:

• Открыть полностью смеситель для подачи горячей воды;
• С помощью переключателя воды выбрать необходимое значение температуры;
• Закрыть кран.

Согласно советам профессионалов:

• Подождать момента, когда в магистрали понизиться давление, но колонка еще будет работать;
• Вывернуть ручку водного тумблера до максимума;
• Регулятор газа перевести на минимальное значение, пока температура не станет такой, как вам необходимо.

Для окончательной подготовки стоит настроить подачу газа. Для этого необходимо посмотреть в технический паспорт и узнать минимум по значению для этой марки.

Тумблер разворачивают на минимальное значение.

Включают кран подачи газа. У газовой колонки «Электролюкс» и «Аристон» делают это после присоединения к сети. Газовую колонку «Оазис», «Юнкерс» и «Бош» подключают, когда будут установлены элементы питания- батарейки.

Включают горячий вентиль и устройство начинает работать.

Как настроить температуру воды

Включают смеситель и проверяют температуру нагрева воды. Она обязана быть на двадцать пять градусов больше изначальной. Стоит отметить, что вода в газовом котле нагревается постепенно. Настройка газовой колонки производится при помощи газового рычага.

Справка! Отрегулировать температуру можно и водным тумблером. Если повысится сила потока, то снизится температура нагревания.

Профессионалы не советуют нагревать воду более пятидесяти пяти градусов. Это плохо влияет на устройство, так как образуется накипь.

Проблемы с давлением

Настройка газовой колонки требует определенного времени. Соответственно, результат будет виден позднее. После каждого этапа стоит выливать воду и давать ей нагреться снова с той целью, чтобы значения были верными. Препятствовать нормальной работе может пониженное давление в устройстве.

Если имеются проблемы с давлением, стоит выполнить следующие манипуляции:

• Убрать кожух с прибора;
• Расслабить запорный болт, используют манометр для проверки;
• Удалить пломбу с регулировочного винта;
• Включить котел;
• Поставить значения по максимуму, выкрутить краны подачи горячей воды;
• Произвести настройку нужного давления.

Газовую колонку Bosch, а именно ее давление в форсунках регулируют следующим способом:

• Убирают кожух;
• Присоединяют манометр;
• Расслабляют запорный винт;
• Присоединяют манометр для проверки давления в форсунках к патрубку.

Далее, газовую колонку Бош с максимальной тепловой мощностью регулируют:

• Убирают пломбу с винта;
• Включают прибор;
• Включают краны с горячей водой;
• Регулировочным винтом настраивают давление в форсунках;
• Поставить пломбу на место.

Есть марки, где имеется специальный режим «Зима-лето» с корректировкой температуры. На газовую колонку Аристон эту ручку сделали внизу. Регулировка газовой колонки Оазис расположена на передней панели. Особенность режима в том, что в зимнее время мощность выше, чем в летнее. Сила нагревания жидкости в колонке напрямую связана с температурой входного потока. В зимнее время регулятор ставят на «максимум», нагревание будет самым высоким. В летнее время температура входного потока больше и ставят на минимальное положение. Благодаря этому экономятся ресурсы.

Убрать плохой напор легко при проверке.

Для этого необходимо выполнить следующие манипуляции, если прибор уже был в использовании:
