Требования, нормы и правила установки газовых колонок в многоквартирном доме

Установка

Потребуется:

• Ударная дрель или перфоратор и набор буров 8-10 мм;
• Набор креплений (саморезы с крючком, анкеры). Размер и тип креплений определяется в соответствии с требованием производителя колонки;
• Пузырьковый или лазерный уровень.

Чтобы получить доступ к креплениям колонки, снимите лицевую панель. Согласно разметке креплений газовой колонки разметьте на стене места для установки крючков или анкеров. Обязательно выверяется позиция меток по уровню. С помощью дрели или перфоратора засверливаются два (четыре) отверстия, в которые вставляются дюбеля или анкеры.

У большинства современных газовых проточных водонагревателей имеется крепежная пластина. Именно она крепится на стену, а после уже колонка с помощью защелок крепится на ней. Задача в этом случае упрощается, достаточно приложить пластину к стене, выровнять по уровню и наметить места креплений по ней.

Засверлите на нужной высоте одно отверстие и закрепите пластину, далее, выставив ее по уровню, прямо через отверстия для остального крепежа засверлите оставшиеся отверстия и завершите монтаж.

Остается закрепить колонку на своем месте. Лицевую панель пока рано крепить обратно, так что ее аккуратно отставьте в сторону так, чтобы не поцарапать и не повредить.

Дымоходом для колонки с атмосферной горелкой может послужить гофрированная стальная труба 110-120 мм, уложенная от вывода колонки к входу общего дымохода. Труба должна плотно прилегать к раструбам, если это не так, то дополнительно обожмите ее металлическим хомутом.

Для колонок с закрытой камерой сгорания сориентируйте в нужную сторону вывод внутри колонки и проложите коаксиальный дымоход к ближайшей стене, контактирующей с улицей. Максимальная допустимая длина указывается в инструкции.

Стена проходится перфоратором, после чего вставляют дымоход. Зазор между трубой и стеной запенивается или закладывается негорючим утеплителем, например базальтовой ватой.

Установка газовой колонки

Если вы решили установить водонагреватель самостоятельно, то вам понадобятся:

• перфоратор или ударная дрель со сверлами 8-10 мм;
• подходящие по размерам саморезы, дюбели;
• уровень.

Необходимо замерить, где будут находится крепления и пометить их расположение на стене. Затем делаются отверстия и в них загоняются саморезы или крючки, на которые навешивается водонагреватель.

Многие современные колонки оснащены крепежной пластиной, которая первой вешается на стену

А уже на нее производят монтаж самой колонки.Обратите внимание! После навешивания крепежной пластины или агрегата следует проверить уровнем их ровность. Если имеется кривизна, то необходимо ее исправить

Для газовой колонки выбирается подходящий дымоход. В зависимости от модели, это может быть гофрированная, металлическая либо коаксиальная труба. Отверстие для нее проделывается в стене перфоратором. Зазоры между трубой и стенкой заделывают пеной либо негорючим утеплителем.

Какие предусмотрены штрафные санкции?

Исчерпывающий ответ на вопрос о том, можно ли самостоятельно подключить газовую плиту в квартире, вы найдете в официальном документе – «Правилах пользования газом в быту», – утвержденном ВО «Росстройгазификация» еще в 1990 году. Регламентируются в них не только принципы использования оборудования, но и ответственность за их нарушение.

Особое внимание рекомендуем уделить пункту 3, где указано, что именно запрещается населению:

• Производить самовольную газификацию. В этот подпункт чиновники также включили перестановку, замену, ремонт всех газовых бытовых приборов.
• Делать перепланировку в помещениях, где располагаются такие приборы.
• Самостоятельно вносить изменения в их конструкцию, а также изменять устройство вентиляционных и дымовых каналов, заклеивать, замуровывать отверстия для чистки дымоходов.

Также в упомянутых Правилах имеются отсылки на статьи уголовного и админкодекса, однако в большинстве своем они не актуальны, утратили свою законную силу. «Рабочей» на текущий момент является статья 7.19 КоАП РФ, в которой указано, что за незаконное подключение к магистрали предусмотрены штрафные санкции в размере 10–15 тыс. руб. Юридический казус состоит в том, что речь идет исключительно о газопроводе, а вот относится ли сюда ситуация, когда пользователь устанавливает новое оборудование для приготовления пищи вместо старого, непонятно. Хотя в Сети можно встретить жалобы пользователей, которым этот штраф выписывали.

Причины установить колонку в ванной

Ситуации, при которых необходимо устанавливать газовый проточный водонагреватель в ванной комнате, можно разделить на несколько больших категорий:

• замена уже существующей колонки, физически или морально устаревшей;
• перенос колонки из другого помещения;
• установка «с нуля» в соответствии с имеющимся строительным проектом.

Замена старого на новое

Первый случай – самый простой лишь на первый взгляд, поскольку в соответствующих нормативных документах присутствует прямой запрет на установку колонки в ванной комнате. Ее придется переносить в другое помещение (обычно это кухня), а это автоматически ведет к проблемам с подключением колонки к дымоходному каналу.

Решая эти проблемы, следует помнить, что практика использования широко распространенной обычной металлической «гофры» для соединения дымоотводного вывода колонки с каналом для дымоудаления не самая лучшая – надежнее применять трубы из листового металла. Связано это с тем, что толщина стенок гофрированных труб очень маленькая, и они довольно быстро прогорают.

Естественно, к газовой колонке должен быть обеспечен свободный доступ для профилактических и ремонтных работ.

Перенос газового водонагревателя

Случай с переносом газовой колонки из одного помещения (обычно это кухня) в другое место (традиционно – в расположенную прямо за стенкой ванную комнату), несмотря на свою кажущуюся простоту реализации, самый сложный из трех вышеупомянутых. Кроме прямого запрета на установку газовых приборов в ванной, это объясняется и следующими причинами:

• несоответствие размеров ванной комнаты требуемым для установки газового оборудования параметрам;
• отсутствие в ванной комнате удобно расположенного канала для дымоудаления;
• необходимость получения официального разрешения на перенос газового оборудования в другое помещение, по сути – изменение проекта газификации жилища;
• необходимость документального подтверждения в ЖЭУ и пожарном надзоре наличия и исправности технического состояния дымохода.

Даже если и удастся получить тем или иным способом разрешение, расходы на официальное оформление переноса газовой колонки могут ощутимо превысить стоимость самой колонки, не говоря уж о вполне возможных проблемах с перепланировкой помещения. Установка же газового нагревателя без согласования с большим, но всё-таки не бесконечным числом инстанций и официального разрешения (то есть на свой страх и риск) чревата, в лучшем случае, судебным постановлением «вернуть все как было!» и денежным штрафом. О худших вариантах развития событий лучше не думать…

Все перечисленные выше условия действительны и для обратного случая – переноса колонки из ванной комнаты в другое помещение. Для этого точно так же требуются официальные разрешения, технические экспертизы и, в подавляющем большинстве случаев, перепланировка жилья.

С технической, строительной точки зрения процесс переноса газовой колонки тоже может вызывать определенные затруднения. Связано это обычно со сложностью подводки к нагревателю инженерных коммуникаций и необходимостью устройства прочного и негорючего основания для подвешивания прибора, имеющей относительно большой вес.

Монтаж колонки «с нуля»

На монтаж газовой водогрейки в частном жилом доме или коттедже, даже если ванная комната отвечает всем нормативным требованиям, тоже требуется официальное разрешение соответствующих инстанций. Место размещения колонки, являющейся газовым оборудованием повышенной опасности, должно быть определено в газовом проекте, индивидуальном для каждого частного домовладения. Но в ванной устанавливать ее на данный момент запрещено!

Если дом уже газифицирован, и в проекте газовая колонка отсутствует – придется заниматься изменением проекта, причем затраченные на это суммы вполне могут превышать стоимость самого нагревателя. При этом следует учитывать, что в проекте указывается помещение и место подключения «точки» к газовой трубе – и если место размещения колонки может быть довольно удаленным от точки подключения, то помещение должно быть тем же, что и указано в проекте.

Каковы положительные особенности газовых коммуникаций на основе пластиковых труб?

Такой газопровод лучше металлического тем, что:

1. Срок службы обсуждаемой конструкции значительно превышает аналогичный параметр конструкции из металла.
2. Изделия такого типа не проводят электрический ток, что в контексте многих ситуаций играет крайне важную роль.
3. Благодаря малой массе конструкций из поливинилхлорида, возведение различных объектов с их применением осуществляется достаточно быстро.
4. Возведение любых коммуникаций с применением рассматриваемых труб в домашних и промышленных условиях – это оптимизация сметы, ведет применение того же количества металлических деталей обойдется намного дороже.

Для более углубленного изучения характеристик лучше всего ознакомиться со статьей посвященной этому вопросу на нашем сайте – Температуры, давление, из чего состоит и другое.

Правила безопасного монтажа газопровода

Монтажные работы проводят только специалисты по подготовленному и согласованному проекту.

Меры безопасности перед началом работы:

• удалить любые очаги открытого огня;
• отключить электрообогревательное оборудование;
• установить предупредительный знак о проведении ремонтных работ с газом;
• перекрыть доступ газа на участок выполнения работ;
• удалить из труб остатки газа. Выдувать в вентиляционные каналы, внутрь помещений запрещается.

Гибкие подводки Этапы монтирования зависят от особенностей проекта, но выделяются основные:

• болгаркой разрезается система в необходимых местах;
• в отрезанных ввода и вывода газа в квартиру ставятся заглушки;
• отрезаются одни участки и ввариваются другие, как предусмотрено проектом;
• при необходимости проделываются дрелью дыры в трубах, в которые ввариваются отдельные элементы системы;
• при установке кранов, место соединения уплотняется на резьбе паклей, паронитовой прокладкой, специальными лентами.

Только после формирования всей сети можно подключить газовое оборудование, удалить заглушки и подсоединить к системе здания.

Резьбовое соединение

Меры безопасности после окончания работы:

• обеспечить вентилируемость помещения;
• если вносились принципиальные изменения в газовую систему квартиры (а не просто заменялся кусок трубы), газопровод продувается. При этом из него выдувается весь воздух и берутся пробы газа на содержание в нем кислорода. Это делается до тех пор, пока показатель содержания кислорода не станет равным или ниже 1%;
• все стыки проверить на герметичность, обычно это делается с помощью мыльного раствора, но профессионалы применяют специальные приборы.

Подготовка расходных материалов

Монтаж колонки обойдется несколько дешевле, если кое-что прикупить заранее. Вот чем нужно будет обзавестись до прихода мастеров:

1. Отрезком стальной трубы с толщиной стенки хотя бы в 1 мм, посредством которого колонка будет подключена к дымоходу. Диаметр должен быть указан в поставляемом с прибором руководстве по эксплуатации. У некоторых моделей такая деталь имеется в комплекте.
2. Кольцом-розеткой, которое позволит оформить входное отверстие дымохода.
3. Фильтром для воды. Если ее качество является удовлетворительным, сойдет обычный бытовой фильтр грубой очистки, в обиходе называемый грязевиком или косым фильтром. Если вода содержит большое количество солей жесткости, понадобится фильтр с эффектом умягчения. Без него колонку очень часто придется чистить от накипи.
4. Монтажным комплектом, состоящим из необходимых фитингов, трубопроводных деталей (уголки, тройники, переходники, муфты), уплотнительного материала и арматуры.
5. Газовым шлангом.
6. Сверлами для работ по бетону и дюбелями.

Перед тем как приглашать мастеров, убедитесь в герметичности корневых вентилей на линиях водоснабжения. Иногда они преподносят неприятный сюрприз, из-за которого процесс установки не только затягивается, но и обходится несколько дороже.

Размещение газовой плиты относительно коммуникаций: газовых и электрических

Бытовые газовые приборы – это современные, качественные, сложные технические устройства, которые, с одной стороны, помогают нам в повседневной жизни, с другой – являются опасными при использовании их по назначению. Газ – вещество без цвета, запаха, вкуса, и человек своими органами чувств не может определить его наличие, при этом он является опасным легковоспламеняющимся веществом, так как при его горении выделяется большое количество энергии.

В представленной статье рассмотрим требования, предъявляемые к установке в жилых помещениях газовых плит.

Существуют несколько видов бытовых газовых приборов.

• Газовая плита – это устройство, которое предназначено для приготовления пищи непосредственно на плите. Приборы включают от одной до четырех конфорок. Имеются плиты с духовым шкафом либо без него.
• Газовая колонка – предназначена для подогрева воды в жилом помещении. Колонки бывают автоматические (самостоятельно зажигаются и поддерживают заданную температуру воды), полуавтоматические (требуют регулировки в зависимости от водяного напора и так далее), ручные (каждый раз необходимо вручную запускать колонку и следить за ее работой).
• Газовый котел – предназначен для работы в системе отопления помещения, если котел одноконтурный, и для отопления и нагрева проточной воды – если он двухконтурный.
• Газовые горелки для отопительных печей – само название говорит о назначении, то есть для отопления помещения с помощью кирпичных печей.
• Приборы учета газа – предназначены для фиксации количества перекачанного через них топлива. Для потребителя это означает количество использованного вещества.

В настоящее время требования по установке газового оборудования в квартирах, коттеджах, жилых частных домах в Российской Федерации не предусмотрены ни одним нормативно-правовым актом. При проектировании расположения и установке такого рода приборов ориентируются на инструкцию по установке и эксплуатации, которая поставляется вместе с оборудованием.

Соблюдение данных требований очень важно прежде всего потому, что от этого зависит безопасность нашего существования, а если это многоквартирный дом, то и окружающих нас людей. Взрывы и воспламенения газа очень разрушительны по своей природе

Рассматриваемые нормы можно почерпнуть в СНиП 2.04.08-87, который действовал до 2002 года. Данным актом предусматривается, что расстояние до котла при установке газовой плиты в жилых домах и квартирах должно быть не менее 50 см.

А также плита должна располагаться рядом с котлом, но ни при каких обстоятельствах ни под ним. И ставить под колонкой плиту тоже не следует.

В то же время расположение газовых приборов между собой не должно быть на большом расстоянии от вытяжки, которая должна быть обязательно и выполнять свои функции (быть прочищенной).

Вытяжка обеспечивает удаление продуктов горения, в основном образовывающегося угарного газа, который никак человеком не ощущается и является смертельным даже в небольших концентрациях. Соответственно, помещение, помимо вытяжки, должно иметь отрывающиеся окна для проветривания.

До трубы, осуществляющей доставку газа в помещение, расположение других приборов не регламентируется. И также отсутствует регламент монтажа электророзеток на кухне с плитой.

Обратите внимание

Однако вешать розетки либо иные предметы непосредственно над устройством не рекомендуется категорически, так как во время пользования прибором выделяется большое количество тепла, и предметы, расположенные над ним, могут расплавиться, загореться, либо просто прийти в негодность в связи с воздействием высокой температуры.

Единственное, что возможно расположить над плитой – это приемное устройство электрической вытяжки, которое рассчитано на работу в высоких температурах.

Подключить газовые приборы и, в частности, плиту самостоятельно несложно, если соблюдать условия инструкции по эксплуатации

Однако перед установкой важно обратиться к профессионалам для разработки проекта, если его нет, а затем обратиться к ним же для проведения работ, так как ошибки при монтаже и наладке такого рода оборудования очень дорого обходятся потребителям

В заключение хочется отметить, что газовые приборы – это очень сложное оборудование, неправильное использование которого может привести к трагедии, что подтверждают многочисленные взрывы жилых домов в России и в мире, уносящие с собой жизни ни в чем неповинных людей. Ошибся один, а страдают многие. Помните – газ небезопасен!

О том, как установить и подключить газовую плиту, смотрите в следующем видео.

Как скрыть газовою колонку на кухне

Есть несколько различных способов маскировки конструкции на кухне. Следует соблюдать определенные требования, а также использовать безопасные материалы для выполнения поставленной задачи.

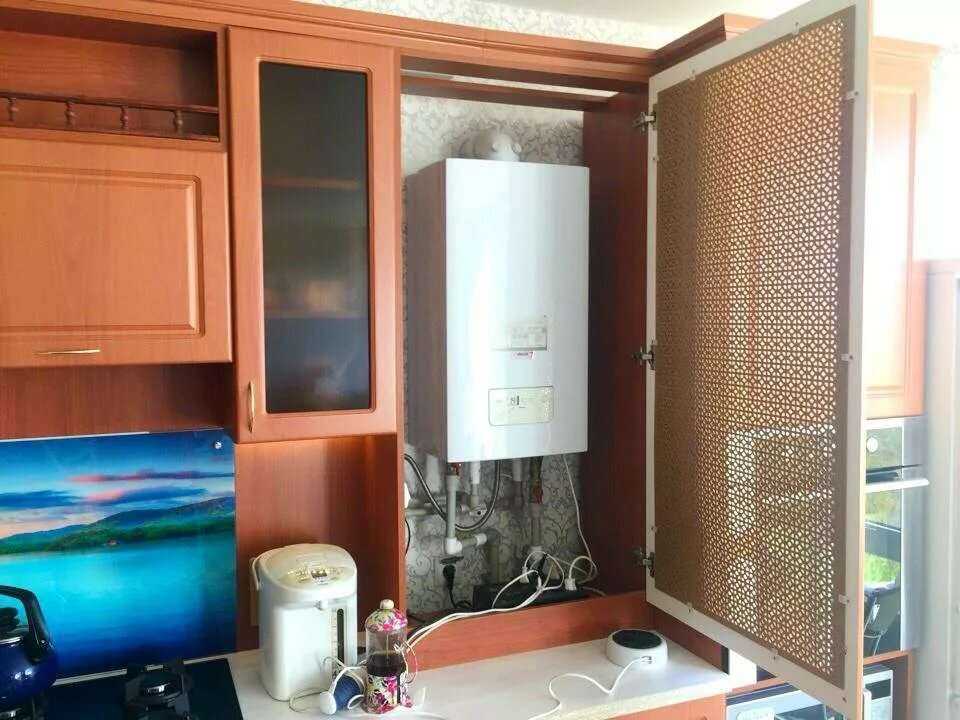

Можно ли закрывать газовую колонку шкафом

Это можно сделать. При этом нужно соблюдать определенные требования, чтобы обезопасить себя и своих близких. Шкаф должен быть изготовлен из материалов, устойчивых к горению

Также важно соблюдать расстояние между стенками всех приборов. Сплошной шкаф разрешается использовать, когда в водонагревателе есть собственная камера сгорания

В поиске решений о том, как эффектно замаскировать газовую колонку, нужно подстраиваться под ограничения и требования, указанные выше.

Покраска в цвет стен и кухонного гарнитура

Один из самых простых и доступных методов. Достаточно подобрать мебель в тон, приобрести подходящую краску и выполнить все работы. Это не занимает много времени, а результат вас порадует. Для окраски изделия необходимо приобрести специальную краску, которая отличается устойчивостью к внешним факторам.

Недорогой в реализации, стильный и самый простой способ интеграции колонки в интерьер – подобрать подходящую модель или покрасить уже имеющийся агрегат в тон стен, мебели, отдельных элементов интерьера.

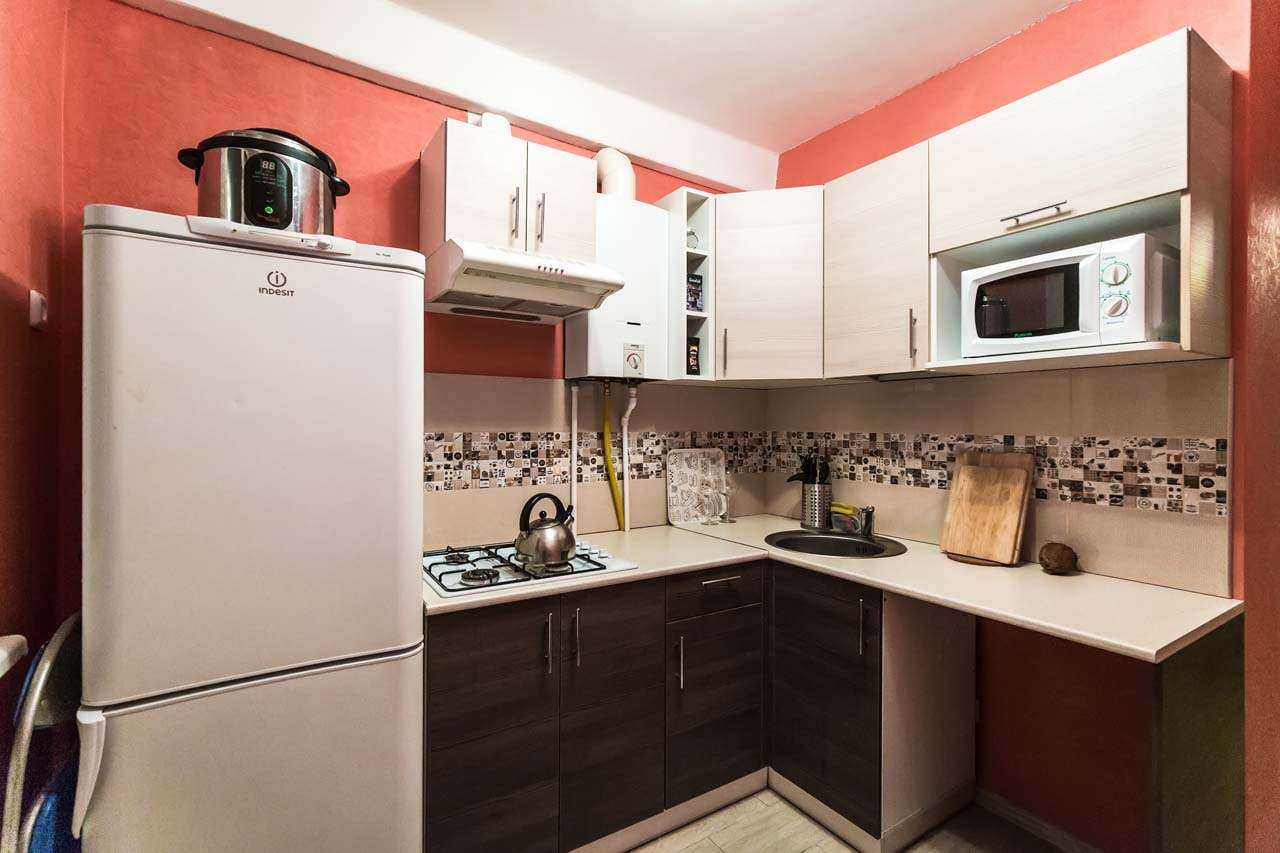

Установка колонки между шкафчиками

Один из эффективных способов. Достаточно прост в реализации. Подходит в тогда, когда не получается встроить оборудование в мебельный гарнитур. Допускается открытый или закрытый вариант конструкции. Дополнительно можно проделать отверстия для обеспечения лучшей вентиляции.

Нужно постараться не злоупотреблять слишком яркими красками, учитывать тематику и общее цветовое решение кухни.

Перенос колонки в коридор

Если кухня небольшая, можно задуматься об установке в коридоре. При этом следует соблюдать ряд требований. Помещение должно соответствовать установленным размерам. Также нужно обратиться в газовую службу для согласования выполнения процедуры. Иногда можно переносить водонагреватель в ванную. При этом также нужно получить соответствующее разрешение.

Перенос колонки в коридор – оптимальное решение для владельцев хрущевок, помещений скромных размеров.

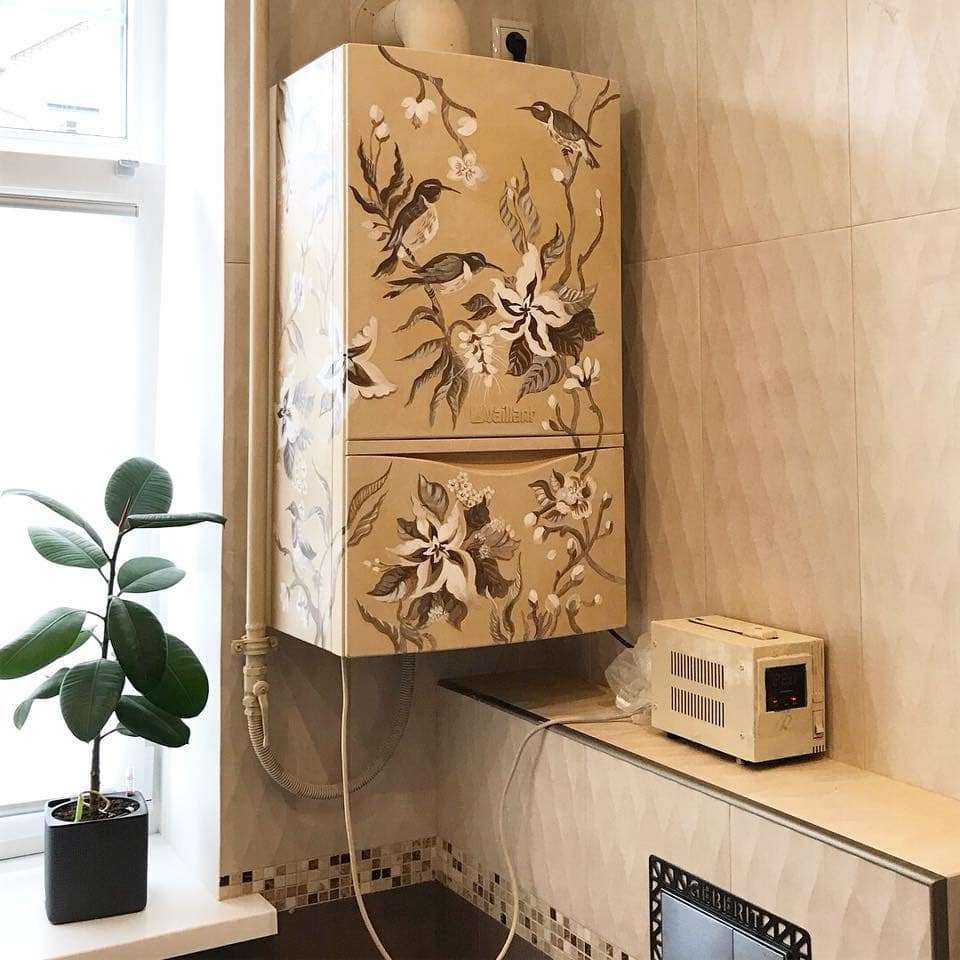

Декорирование агрегата

Один из простых и наименее затратных способов. С помощью различных декоративных элементов можно легко преобразить внешний вид водонагревателя и колонки. В качестве декора можно использовать наклейки, фото, живопись, роспись, разные орнаменты. Также можно сразу приобрести украшенную модель, чтобы не тратить лишнее время на самостоятельное декорирование.

Процедура не потребует разрешений от контролирующих органов и не составит труда в реализации для творческих людей.

Акт о несанкционированном подключении к газу

Правом на составление данного акта обладают должностные лица газовых служб. Он должен иметь следующие элементы:

1. Информация о должностном лице, его составившем.
2. Данные о правонарушителе.
3. Информация о подключении к сетям в обход счетчика, незаконном установлении газового оборудования о размерах хищения природного газа и др.
4. Информация о накладываемых на гражданина санкциях.
5. Предписания об устранении нарушений.
6. Дата составления документа и информация о способах обжалования.

Наказание грозит гражданину в любом случае. Однако конкретный его вид зависит от ситуации, при которой было выявлено то или иное нарушение.

Образец акта можно скачать здесь. ⇐

Переустройство и перепланировка. Как правильно?

При плановом техническом обслуживании квартирного газового оборудования (ТО ВДГО) сотрудники городской газораспределительной организации «ПетербургГаз» регулярно выявляют самовольное переустройство сетей газопотребления и установку газовых приборов – в первую очередь проточных водонагревателей – без проекта. И даже отвод продуктов сгорания от колонок не в специальные дымоходы, а в общедомовые вентиляционные каналы. Это прямой путь к отравлению угарным газом, причем не только себя, но и соседей!

При подключении колонок силами жильцов или слесарей-частников газовые трубы часто соединяются с водопроводом. В результате такой «самодеятельности» внутридомовую газовую разводку затапливает, в доме пропадает горячее водоснабжение, из плит льется вода. Нередко жидкость заливает не только внутренние газопроводы, но и попадает в уличную сеть, провоцируя отключение соседних зданий.

Аналогичная ситуация и с приборами учета газа. Неспециалисты монтируют их на кухнях под столешницами, в санузлах и непроветриваемых влажных помещениях, на транзитных газопроводах (стояках) и с неправильно подсоединенной гибкой подводкой. Итог неграмотного монтажа – утечки газа и пожары.

Незаконное переустройство жилого помещения увеличивает риск возникновения аварий, которые угрожают жизни и здоровью не только самого собственника, но и всех жильцов дома!

Законодательство

Согласно статье 25 Жилищного кодекса РФ переустройство жилого помещения представляет собой установку, замену или перенос инженерных сетей, санитарно-технического, электрического или другого оборудования, требующие внесения изменения в технический паспорт жилого помещения.

Перепланировка жилого помещения – это изменение его конфигурации, требующее внесения изменения в технический паспорт жилого помещения. Например, частичное или полное объединение комнаты с помещением, в котором установлено газовое оборудование или проложены газопроводы и т.д.

В соответствии с п. 1.7. Правил и норм технической эксплуатации жилищного фонда (утв. Постановлением Госстроя РФ от 27.09.2003 N 170), п. 7.4.3. ГОСТ Р 54961-2012 «Системы газораспределительные. Сети газопотребления. Общие требования к эксплуатации. Эксплуатационная документация» к переустройству сетей газопотребления относятся:

установка дополнительных газовых приборов или замена существующих (с увеличением их мощности);

демонтаж и изменение места расположения газовых приборов (перенос газовой колонки из ванной комнаты на кухню, перенос газовой плиты в другое помещение или замена ее на электрическую и т.д.);

демонтаж и перенос квартирных газопроводов и газовых стояков;

установка, демонтаж и перенос отключающих устройств (кранов) и приборов учета газа;

устройство индивидуального (поквартирного) газового отопления в многоквартирном доме;

перевод сетей газопотребления с газоснабжения сжиженным углеводородным газом (пропан-бутан в баллонах или в емкости) на газоснабжение природным газом или с газоснабжения природным газом на газоснабжение сжиженным углеводородным газом.

самовольная газификация и дегазификация квартиры (дома), установка, подключение, перенос, замена, ремонт и отключение газовых приборов, запорной арматуры и отключающих устройств;

перенос газового водонагревателя из кухни в ванную комнату;

перепланировка помещения, где установлены газовые приборы, без согласования с соответствующими организациями;

внесение изменений в конструкцию газовых приборов, изменение дымовых и вентиляционных систем, заклеивание вентиляционных каналов, замуровывание или заклеивание «карманов» и люков, предназначенных для чистки дымоходов;

совершение иных действий, ведущих к нарушению безопасной работы газового оборудования, дымовых и вентиляционных каналов.

Как согласовать перепланировку и переустройство?

Процедура согласования переустройства и перепланировок жилого помещения содержится в Статьях 26, 28 и 29 Жилищного кодекса РФ.

Стоимость работ

Если требуется сначала демонтировать старую колонку, такая работа обойдется вам в 300-800 рублей, но можно сэкономить и сделать демонтаж самостоятельно. На стоимость установки нового оборудования будет влиять марка колонки – подключение аппарата отечественного производителя стоит дешевле (от 1500 рублей), чем установка импортной колонки (от 1700 рублей).

Также на ваши траты повлияет и перечень работ – если нужно подготовить основание для монтажа устройства, после чего подключить колонку «с нуля», цена будет одна, если все уже подготовлено и вы повесили аппарат сами, уже подключили его к водоснабжению, а осталось только подведение газа, цена будет намного ниже. В среднем за установку колонки нужно заплатить 3000-6000 рублей.
