Ремонт водяного узла газовой колонки: пошаговое руководство по устранению неисправностей

Как правильно разобрать водонагреватель

Перед тем как приступить к разборке водонагревателя необходимо:

перекрыть водоснабжение, после чего слить остатки воды из теплообменника, открыв горячий кран;
перекрыть подачу газа;
отсоединить патрубок от дымохода;
отключить устройство от электроснабжения.

Теперь можно аккуратно отсоединить колонку от коммуникаций. Для осуществления разборки устройство можно полностью снять со стены, а можно убрать только корпус и проблемный узел.

Если разборка газовой колонки нужна только для промывки контура, то процедуру осуществляют в три этапа:

Снятие рукояток, находящихся на передней панели устройства. Они легко снимаются, если просто потянуть их на себя или поддеть отверткой.
Снятие корпуса – панель закреплена при помощи винтов. Их положение отличается в зависимости от модели. Винты могут находиться сверху, снизу или сзади. Их находят и выкручивают. После этого панель снимают. В некоторых случаях корпус дополнительно закреплен с помощью крючков. Тогда придется немного потянуть панель так, чтобы она вышла из петель.
Демонтаж теплообменника – обычно он крепится к трубам, газовой горелке и вытяжке при помощи винтов. Их следует выкрутить и аккуратно вынуть элемент, не задевая провода и контакты.

Для проведения всех манипуляций понадобится лишь отвертка. Вынимая винтики, необходимо собрать их в одну небольшую банку или коробку, чтобы не потерять. После демонтажа можно приступать к промывке теплообменника.

…

Датчики безопасности

Газовая колонка может быть опасной, ведь она связана одновременно с водной и газовой магистралями, каждая из которых и по отдельности может представлять угрозу.

При проблемах с подачей газа или воды, датчики безопасности отключают работу колонки, а специальные клапаны перекроют подачу воды или газа.

Но если давление ниже, чем 0.1-0.2 бар, то колонка не сможет работать. Нужно внимательно изучить инструкцию и характеристики перед покупкой, чтобы понять, оптимизирована ли колонка под низкое давление воды в трубах стран СНГ и будет ли исправно работать. И наоборот — будет ли она выдерживать резкие перепады давления, что тоже, увы, не редкость в наших условиях.

Схема зажигания горелки, работающей на электрической искре. Места расположения основных датчиков безопасности бытовой газовой колонки

Вообще, современная газовая колонка содержит много датчиков безопасности. Все они, в случае поломки, могут быть заменены.

Подробнее о назначении и месте расположения датчиков — в таблице ниже.

Название датчика	Место расположения и назначение датчика
Датчик тяги дымохода	Расположен в верхней части устройства, связывающей колонку с дымоходом. Отключает колонку при отсутствии тяги в дымоходе
Газовый клапан	Находится в патрубке для подачи газа. Отключает колонку при падении давления газа
Датчик ионизации	Находится в камере устройства. Отключает устройство, если пламя гаснет при включенном газе.
Датчик пламени	Находится в камере устройства. Перекрывает газ, если пламя не появляется после поджига
Клапан сброса	Находится на патрубке подачи воды. Отключает воду при повышенном давлении в трубопроводе
Датчик потока	Отключит колонку, если прекратит литься вода из крана или если отключится водоснабжение
Датчик температуры	Расположен на трубах теплообменника. Заблокирует работу горелки при значительном перегреве воды, чтобы избежать повреждений и ожогов (в основном срабатывает при +85ºС и выше)
Датчик пониженного давления	Не даст колонке включиться при пониженном давлении воды в трубах.

Как выбрать мембрану для замены

Выявив причину неполадок, можно приступать к выбору заменяющей детали. На этом этапе владелец может столкнуться с трудностями, ведь для некоторых моделей, особенно заграничного производства, попросту нет запасных частей. Приобретение мембраны становиться настоящей проблемой: достать ее можно только у официального дилера фирмы-изготовителя, значительно завышающего стоимость. Выходов из этой ситуации два: приобрести новую колонку или попытаться подобрать деталь от другой модели.

С более популярными газовыми колонками таких проблем не возникнет. Запасные части для них можно приобрести в специализированных магазинах или заказать в интернете. Даже вызванный на дом мастер может установить их вам за доплату. Стоимость мембраны будет повышаться в зависимости от ее вида и материала, использованного в изготовлении. Марка бытового прибора тоже может оказать влияние на цену, ведь обслуживание разрекламированных колонок обходится дороже.

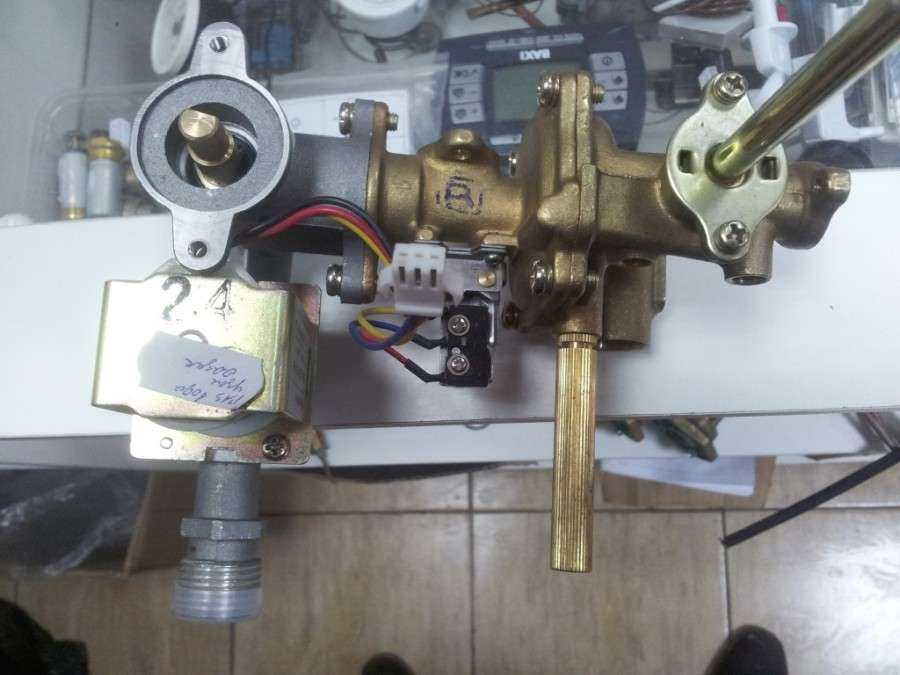

Демонтаж водного узла

Чтобы выполнить ремонт, блок нужно снять с посадочного места. Это возможно только вместе с демонтажем газового узла.

Перекройте кран подачи газа.
Отсоедините шланг холодной воды.
С помощью ключа отсоедините узел от патрубка.
Отключите проводку от газового клапана и микропереключателя.
Отверткой выкрутите болты фланца.
Снимите водногазовый блок.

Теперь нужно его разобрать и заменить сломанные детали:

Чтобы отсоединить газовую часть от водной, открутите два винта. Один находится сверху, другой снизу. Можно откручивать не до конца, а слегка ослабить крепление. Бывает, что болты прикипают. Сбрызните эти места ВД-40.
Разъедините блоки.
Теперь открутите винты «лягушки» сверху.
Корпус разделится на две части и станет доступна диафрагма.
Снимите резиновую деталь (при неисправности подготовьте новую).
Вытащите диск со штоком. За ними находится пружина.
Достаньте пружину и проверьте расположенное за ней уплотнение. Оно требует периодической чистки и смазки.
Устанавливайте новые детали и собирайте блок в обратном порядке. Сальник перед установкой можно смазать.
Закручивая болты «лягушки», смажьте их графитной смазкой.

Чтобы не запускать колонку до неисправного состояния, раз в полгода проверяйте ее составляющие, очищайте от накипи и загрязнений.

https://youtube.com/watch?v=xUlHZNdHFxY

Источник

На что обращать внимание при выборе

Прежде чем купить газовую колонку, необходимо изучить технические характеристики прибора, учесть мнение специалистов и почитать отзывы от реальных пользователей.

При выборе ориентируйтесь на следующие параметры.

Камера сгорания

Может быть открытой или закрытой.

Большинство колонок имеют открытую камеру, то есть вам будет видно через специальное отверстие горящий огонёк пламени. Из курса физики все знают, что для горения необходим кислород. В этом случае он поступает из помещения, а продукты сгорания через вытяжной коллектор выводятся в дымоход.

Закрытая камера предполагает наличие вентилятора и коаксиальной трубы, которая заменяет дымоход и выводится через стену на улицу. Забор воздуха производится с улицы, туда же принудительно выводятся и отработанные газы. Такие колонки стоят дороже, могут немного шуметь во время работы из-за вентилятора, зависят от электричества и более сложные в установке. Зато прибор можно установить в любом удобном месте квартиры, а также в тех домах, где нет дымохода.

Розжиг

Пьезометрический. При нажатии стартовой кнопки пьезоэлемент «высекает» искру и зажигается фитиль, кстати, работать он может беспрерывно. Если открыть кран с горячей водой, то пламя распространяется на основную горелку, и колонка начинает нагрев воды. Когда кран закрывается, основная горелка гаснет, а фитиль продолжает работать. Такой тип розжига удобен в домах, где частые перебои с электричеством. Расход газа, хоть и незначительно, но увеличивается.
Электрический. В этом случае газ начинает поступать на горелку только при открытии крана горячей воды. Искра появляется благодаря электросети или батарейного блока. В первом случае колонка будет зависеть от наличия электричества, во втором – от заряда батареек, их обычно меняют раз в 8-10 месяцев.
Гидротурбинный. Устанавливается в дорогих моделях. Электрический импульс, зажигающий горелку, появляется благодаря работе миниатюрной турбины, но для её стабильной работы необходимо давление воды от 0,35 бар. Если в вашем доме проблемы с напором воды, то лучше не останавливать свой выбор на подобной конструкции.

Мощность и производительность

Это две взаимосвязанные величины, которые показывают, сколько литров в минуту сможет подогреть колонка.

Газовые колонки по этим параметрам делятся на три группы.

Маломощные – 16-20 кВт или до 11 л/мин. Способны обеспечить горячей водой только одну водозаборную точку, то есть либо мыть посуду на кухне, либо принимать душ в ванной. При одновременном использовании сразу двух точек уже начинают появляться проблемы.
Среднемощные – 21-25 кВт или 12-15 л/мин. Без проблем обслуживают две точки.
Мощные – 26-31 кВт или свыше 16 л/мин. Предназначены для квартир и домов большой площади с несколькими ванными комнатами и кухней, без напряга нагревают воду для трёх и более водозаборных точек.

Горелка

С постоянной мощностью. Наиболее распространённый тип, поскольку стоит дешевле. Если напор воды внезапно уменьшился, то из горячего крана может политься кипяток, поскольку интенсивность пламени остаётся прежней.
С модулированной мощностью. По возможности старайтесь приобретать колонку с такой функцией. Пользователь задаёт необходимую ему температуру воды, и независимо от её напора она останется неизменной, поскольку электроника будет автоматически контролировать и изменять силу пламени. Такие устройства не только более комфортные в эксплуатации, но и экономные.

Теплообменник

Может изготавливаться из нержавеющей стали, меди с примесями и высококачественной меди. Стальной достаточно надёжный и стоит недорого, медный с добавками прогревается неравномерно и достаточно быстро разрушается, а очищенная медь практически ничем не отличается от стали, но обладает более высокой теплоотдачей, да и стоит прилично.

Рекомендуется приобретать устройство с теплообменником из высококачественной меди или стали – в этом случае радиатор прослужит максимально долго.

Безопасность

Сейчас даже самые бюджетные модели имеют несколько уровней защиты, поэтому газовая колонка намного безопаснее, чем обычная плита.

Встроенные датчики:

ионизации – отключают прибор, если по какой-то причине прекратилась подача газа;
горения – газ-контроль, срабатывающий, если погасло пламя;
тяги – запрещает включение при сильном загрязнении дымохода и отсутствии естественной вытяжки продуктов сгорания;
перегрева – выключает колонку, если температура воды превысила заданное значение, что позволяет уберечь пользователя от ожогов, а теплообменник от разрыва;
низкого напора воды – не включает колонку, если струйка воды слишком тонкая;
аварийного сброса давления – защищает устройство от повышенного давления воды.

Модуляция мощности

Выбор колонки с опцией модуляции повышает комфорт использования такого оборудования. Если модуляция отсутствует, то при открывании второго крана напор и температура воды будет уменьшаться, что скажется на работе колонки. Если же в аппарате предусмотрена модуляция, скачки давления воды вызовут автоматическую регуляцию мощности горелки, и на выходе из колонки температура воды не поменяется.

Учитывайте, что такая модуляция имеет свои границы. Ее максимальное значение ограничивается максимумом допустимой мощности колонки, а на минимальную влияют особенности водяной арматуры в аппарате (чувствительность и эластичность). Самым оптимальным диапазоном для модуляции называют 40-100% от мощности.

Можно ли сделать мембрану самому и из чего

Перед началом ремонтных работ стоит убедиться, что плохое срабатывание горелочного устройства происходит по причине вышедшей из строя диафрагмы. Причиной неисправности водонагревателя могут стать севшие батарейки и неисправности в запальнике. Только после того как были исключены все другие поломки переходят к ремонту водяного регулятора.

Для временной прокладки подойдет резина толщиной 1,5-2 мм. Некоторые в качестве заготовки используют старую автомобильную камеру или толстые хозяйственные перчатки. Отверстия под болты и перепускной канал делают пробойником, который легко изготовить самостоятельно из металлической трубки.

Новую диафрагму вырезают, используя старую в качестве шаблона. В качестве временной меры можно заклеить мембрану, наложив заплатку. После выполнения ремонтных работ колонка сможет проработать некоторое время, достаточное для приобретения заводской диафрагмы.

Виды водяных блоков и принцип работы

Водяной блок газовой колонки может изготавливаться из разных материалов:

латуни – сплав меди с цинком;
пластика – отличается практичностью и долгим сроком службы;
полиамида – долгий срок службы обеспечивается за счет использования стекловолокна.

Устройство водяного блока газовой колонки подразумевает наличие таких составляющих:

основание и крышка с винтами;
диафрагма с установленным на штоке диском;
регулятор расхода;
сопла;
регулятор потока;
селектор температуры;
фильтр горячей воды.

Водяной блок разделен резиновой мембраной на две части, одна из которых подключена к холодному водоснабжению, а другая оснащена штоком, соединенным с газовым клапаном. На металлическом стержне автоматических устройств находятся «крылья», подключенные к блоку электророзжига.

Принцип работы «лягушки» заключается в следующем:

при открытии крана с холодной водой одна из полостей блока заполняется;
напор воды давит на мембрану, которая в свою очередь прогибается и оказывает давление на шток, находящийся во второй части «лягушки»;
стержень начинает давить на клапан, тем самым открывая подачу газа;
в автоматических колонках на штоке находятся «ушки», подающие сигнал на блок розжига;
вырабатывается искра, которая зажигает пламя;
после закрытия крана с горячей водой внутренние детали приходят в обратное движение, шток возвращается в первоначальное положение с помощью пружины и закрывает подачу газа.

Комплектация автоматических и полуавтоматических газовых колонок может несколько отличаться, но сам принцип срабатывания остается неизменным.

Вероятные неисправности водяного узла

Существуют сбои и неисправности в работе проточного водонагревателя, однозначно указывающие на выход из строя конструкционных элементов редуктора. К ним относятся:

отказ в включении колонки;

пламя зажигается не с первого раза;

присутствует течь воды с редуктора;

после закрытия крана ГВС пламя не гаснет.

Сбои в работе указывают на следующие вероятные поломки и неисправности в «лягушке»:

Прорвалась мембрана — средний срок службы диафрагмы 5-7 лет. Со временем из-за постоянного механического воздействия и жесткой воды резина прорывается. Признак выхода из строя мембраны то, что из редуктора капает вода.

Мембрана огрубела — от эластичности диафрагмы зависит качественная работа водяного узла газовой колонки

Для срабатывания важно, чтобы мембрана чутко реагировала на любые изменения напора воды. Если прокладка огрубела колонка будет срабатывать с задержкой

После перекрытия крана ГВС газовая горелка продолжает работать какое-то время.

Засорился шток — при прорыве мембраны вода попадает на металлическую поверхность стержня, вызывая его коррозию. Ржавчина препятствует нормальному движению иглы. Признаки неисправности: пуск колонки затруднен. Пламя зажигается только при сильном давлении воды. После закрытия крана ГВС горелка не тухнет.

Засорился фильтр грубой очистки — на входе в редуктор расположена сеточка, которая быстро забивается, особенно если были нарушены условия подключения и схема обвязки была выполнена с ошибками. Признак неисправности: разница в давлении на входе и выходе из водонагревателя.

Все описанные поломки легко устраняются. Необходимость в том, чтобы полностью поменять редуктор в газовой колонке возникает крайне редко. Ремонт своими руками, при наличии инструментов и понимания внутреннего устройства займет не более 30 мин.

Работа с ремкомплектом для водяного узла газовой колонки Нева 3208

Каталог / Инструкции по ремонту газовых колонок

Ремкомплект водяного узла газовой колонки Нева 3208.

Тема также актуальна для газовых колонок Нева 3208, Нева 3010, Нева 3110, Нева 3212, ВПГ-18, ВПГ-20, ВПГ-23, ВПГ-24.

В последнее время наблюдается такая тенденция, когда качественные и «малоломающиеся» товары просто снимаются с производства. Это доказывается простым наблюдением за действиями производителей, например, автомобильной промышленности. Можете себе представить, что происходит в газовой. Никаких поверок, никакой профессиональной диагностики, сразу ставим только и только новое оборудование из комплектующих, которые, мягко говоря, — «подешевле».

Про газовые колонки Нева 3208 сочинять что-либо довольно сложно. Но само их существование в 21 веке доказывает нам то, что все те люди, которые готовы их отремонтировать прекрасно понимают, что, купив, например, теплообменник, они, по сути, приобрели себе новую газовую колонку. Причем, несоизмеримо дешевле и бесконечно надежнее всех без исключения газовых колонок, которые только одной установкой для сохранения гарантий вынесут мозг так…Ну, а про неадекватную происходящему сумму денег, которая потребуется для замены всей обвязки, вплоть до дымохода можно и не напоминать. То есть?! Люди готовы до победного ремонтировать вроде как старое оборудование, ни в коем случае не связываясь с пуперсовременным новым(тоже, «вроде как»). И, самое интересное, — что они действительно ремонтируют. И это действительно работает. Интересненько получается!

Предлагаемый нам набор комплектующих, кстати, российского производства, призван для: 1. Протяжки водяного узла при обнаружении течи из-под штока. Это когда штоком, который толкает мембрана, протирается сальник уплотнения штока. Это обыкновенная резинка, которая находится внутри водяного узла любой газовой колонки. Разбираем узел. Меняем резинку. 2. Неисправности мембраны или тарелки со штоком. А таких случаев масса. Растяжение мембраны, трещина в мембране, раскололась тарелка со штоком. Кстати, тарелка в заводской комплектации нового водяного узла идет пластмассовая. В предлагаемом ремкомплекте для водяного узла газовой колонки Нева 3208 данная запчасть латунная. 3. Регламентные работы. Это, когда колонка работает лет 3-5, а с ней ничего не происходит. Регламентные работы в данном случае сделают вот что. С газовой колонкой 3-5 лет ничего не происходит? Делаем регламент, и с ней так ничего и не произойдет.

Далее предлагаем Вам также любезно предоставленный заводом изготовителем, рисунок, на котором предлагаемые комплектующие, обозначенные по позициям, показаны в своих рабочих положениях. Их остается нам определить и заменить новыми. Это все. Берем водяной узел, отверточку и наслаждаемся. Удачи!

Здесь можно посмотреть на разбор водяного узла Нева 3208

Состав комплекта:

1. Тарелка со штоком — 1 шт. 2. Мембрана (силикон) — 1 шт. (в первой версии данного комплекта предлагается пенопленовая мембрана). 3. Сальник уплотнения штока водяного узла (d6хd3) — 1 шт. . 4. Втулка для уплотнения штока — 1 шт.. 5. Прокладка прижимная (d9xd4x1.5) — 1 шт. 6. Шарик ПВХ стабилизатора давления воды — 1 шт. 7. Сальник на штуцер Вентури (d12xd8) — 1 шт. 8. Сальник на штуцер Вентури (d16xd12) — 1 шт. 9. Прокладка уплотнения под винт (d14xd8x1.5) паронит — 3 шт. 10. Втулка ПВХ перепускная — 1 шт. 11. Прокладка 1/2» (d18xd10x2) паронит — 2 шт.

Ремкомплект водяного узла газовой колонки Нева 3208, 3010, 3110, ВПГ-18, ВПГ-20, ВПГ-23 Продукция ]ООО «ГБЗ-НН» Нижний Новгород

Узнать подробнее о товаре Цена: 300 рублей

в корзину

Документы

Для того чтобы установить газовую колонку в квартире или частном доме, понадобятся следующие документы:

Технический паспорт приобретенной колонки или указание модели в случае последующей покупки агрегата.
Акт о техническом состоянии вытяжки или дымохода, составленный службой контроля вытяжных и дымоходных каналов.
Проект размещения нового водонагревательного оборудования и подключения его к газовой и водопроводной магистрали в соответствии с техническим заданием.
Поданное собственником заявление на переустройство помещения с колонкой, дополнительно необходимо представить подтверждение права собственности и технический паспорт на квартиру.
Заявление о проведении монтажных работ, отправленное в газоснабжающую организацию (Горгаз) с приложением проекта.

Фирма, занимающаяся техническим обслуживанием приобретенной газовой колонки или специалисты газоснабжающей организации, при монтаже оборудования обязаны выполнить следующие действия:

Произвести врезку в газовый трубопровод с установкой приборов учета и отсекающего вентиля.
Повесить колонку с облицовкой горючей поверхности стены изоляционными материалами (жесть в сочетании с асбестовым, базальтовым полотном), подсоединить к агрегату гибкую подводку газа.
Подключить колонку к дымоходу или вытяжной системе с помощью трубопровода.
Подсоединить гибкие шланги от агрегата к магистрали холодной воды и трубам горячего водоснабжения.
По окончании работ специалист Горгаза должен настроить и запустить колонку, опломбировать газовый счетчик и составить акт о вводе агрегата в эксплуатацию.

Стоимость установки дома газовой колонки частными специалистами обойдется в сумму около 3000 руб., газоснабжающие компании в зависимости от региона проводят подключение по своим расценкам.

Рис. 10 Рекомендованные отступы и размещение изоляции

Как отремонтировать «лягушку» своими руками?

Жесткая вода, воздействие высоких температур и другие факторы постепенно приводят элементы водяного блока к износу. При выявлении какой-либо поломки необходимо срочно отремонтировать проблемную деталь.

Ремонт водяного блока газовой колонки при желании можно выполнить самостоятельно, так как его конструкция довольно проста

Перед этим важно не забыть отключить подачу топлива и воды

Если требуется отрегулировать давление устройства, необходимо покрутить специальные болты, расположенные на тыльной части блока. Затем воду из теплообменника сливают, с этой целью используют кран, находящийся ниже водонагревателя. Отсоединяют подающие трубопроводы газа и воды. Теперь «лягушку» можно снять. Конструкция водяного блока может несколько отличаться в зависимости от модели. Чтобы снятие водяного узла прошло удачно, следует отсоединить от него все трубы и провода.

Возможные неисправности «лягушки»

Корпус водяного регулятора прочен, рассчитан на работу при большом напоре воды (расход до 3 м3/час). Деталей, которые могут прийти в негодность и стать причиной поломок газовой колонки, в водяном узле немного.

Возможные неисправности:

прорыв мембраны;
нарушение целостности пластиковой тарелки – мембрана не может подвинуть шток;
образование накипи на штоке, замедляющей движение стержня или приводящей к его заклиниванию, что происходит из-за протечки сальника;
разрушение шарика-замедлителя (очень редко, но случается), засорение канала, заклинивание шарика;
заполненность мусором сеточки фильтра, что понижает напор воды из-за перекрытия прохода;
попадание мусора в штуцер Вентури из-за чего понижается напор в кране горячей воды, колонка не работает;
износ прокладок, сальников – это причина протечек, приводящих к образованию накипи.

Большинство из этих неисправностей имеет характерные симптомы, которые можно выявить при внешнем осмотре.

Протечка прокладки сальника приводит к образованию накипи и закисанию штока. Всю накипь следует удалить. Вывернуть и очистить втулку, заменить прокладку и сальники, шток очистить и смазать

Любые протечки требуют вмешательства, которое не следует на долго откладывать. Длительное воздействие воды окисляет контакты. В результате, микровыключатель становится неремонтоспособным, совершенно негодным.

Виды водяных блоков и принцип работы

Водяной блок газовой колонки может изготавливаться из разных материалов:

латуни – сплав меди с цинком;
пластика – отличается практичностью и долгим сроком службы;
полиамида – долгий срок службы обеспечивается за счет использования стекловолокна.

Устройство водяного блока газовой колонки подразумевает наличие таких составляющих:

основание и крышка с винтами;
диафрагма с установленным на штоке диском;
регулятор расхода;
сопла;
регулятор потока;
селектор температуры;
фильтр горячей воды.

Принцип работы «лягушки» заключается в следующем:

…

при открытии крана с холодной водой одна из полостей блока заполняется;
напор воды давит на мембрану, которая в свою очередь прогибается и оказывает давление на шток, находящийся во второй части «лягушки»;
стержень начинает давить на клапан, тем самым открывая подачу газа;
в автоматических колонках на штоке находятся «ушки», подающие сигнал на блок розжига;
вырабатывается искра, которая зажигает пламя;
после закрытия крана с горячей водой внутренние детали приходят в обратное движение, шток возвращается в первоначальное положение с помощью пружины и закрывает подачу газа.

Устройство газовой колонки

На фото изображен газовый проточный водонагреватель «Оазис». Устройство газовой колонки описывают ее составляющие части. Стоит отметить, что любой из элементов газовой колонки нуждается в периодическом техническом обслуживании согласно рекомендациям производителя.

1 — вытяжная труба; 2— вентилятор; 3 — датчик перегрева; 4, 20 — переключатель зима/лето; 5 — ручка газорегулятора; 6 — электромагнитный клапан; 7 — электронный блок управления; 8 — водоотвод; 9 — входной патрубок газового блока с фильтром; 10 — газоотводящее устройство; 11 — задняя стенка; 12 — теплообменник; 13 — горелка с коллектором; 14 — ионизационный электрод контроля пламени; 15 — электроды электронного розжига; 16 — узел водогазовый; 17 — микровыключатель; 18 — предохранительный клапан, 19 — входной патрубок с фильтром для подвода воды; 21 — ручка водорегулятора; 22 — окно смотровое; 23 — цифровой дисплей, отражающий температуру горячей воды; 24 — облицовка; 25 — патрубок дымоотвода d 60 мм; 26 — датчик дымоудаления (пресостат).

Во время технического обслуживая не реже одного раза в год обязательно выполняется чистка устройства и его основных элементов, замена уплотнителей, смазка подвижных соединений, проверка работоспособности герметичности газовой и водяной систем.

Заключение

Опасаясь показаться назойливым, автор еще раз напомнит: если у вас есть хоть малейшие сомнения в своих силах, при любых проблемах с газом обратитесь в специализированную службу. Дополнительную информацию о газовом оборудовании, как всегда, предложит видео в этой статье. Успехов!

Есть специальные смазки для газовых кранов, они относятся к группе «Консистентные смазки». Область применения: успешно используется в запорных кранах для природного газа на основных и вторичных линиях в бытовой технике, мгновенных водонагревателях и тому подобном оборудовании. Смазка меньших кранов, изготовленных из металла, стекла или пластика.

Особенности: высокая водостойкость, отсутствует точка каплеобразования, таким образом, не происходит плавления или утечки из точек смазки.

Вы правильно понимаете, Виктор Юрьевич! Смазка должна отвечать определенным требованиям. Согласно ГОСТ Р 50696-2006 смазка должна быть инертной к воздействию углеводородных газов, влаге, действию пониженных и повышенных температур. До настоящего времени рецептуру таких смазок ГОСТ не нормирует. Ремонтные службы облгазов применяются смазки СК-1, 1-13С, НК-50, ЛЗ ГАЗ-41. Для примера, состав смазки СК-1, мас.ч.: цилиндровое масло № 2-68, стеарин технический — 13, алюмостеариновое масло — 2, графит высокодисперсный(С-1) — 16, едкий литий — 1.

Вы не найдете в торговле эти отечественные смазки, допущенные и разрешенные к применению в средах природного газа и сжиженного углеводородного газа, потому что они предназначены для промышленности.

Из импортных смазочных материалов в Москве доступна продукция американского производителя спец смазок Huskey. Для запорной арматуры газопроводов (краны конусные) применяется уплотнительная арматурная смазка HUSKEY No. 3 GENERAL PURPOSE VALVE LUBRICANT & SEALANT. Для пробковых кранов бытовых газовых плит и др. газовой аппаратуры применяется смазка HUSKEY HVS-100 SILICONE GREASE.

Хочу предостеречь вас от необдуманного применения на пробковых кранах бытовых газовых плит любой силиконовой смазки из ближайшего автомагазина. Это категорически нельзя делать! Главные свойства пластичных смазок зависят не от масла, в данном случае оно силиконовое, а от загустителя.

Чтобы не появлялась ржавчина и налет — надо выбрать хорошую газовую смазку.

На газовое оборудование могут воздействовать отрицательные среды — вода, химические соединения, так что могу посоветовать Dow Corning Molykote 111 Compound, он хорошо смазывает, герметизирует узлы и также выполняет функции электроизолятора.

Компаунд обеспечивает герметичность газовых кранов, защищает их от заеданий, образования солевых отложений и коррозии, тем самым продлевая срок их эксплуатации.

«>
