Для чего используется рамный анкер

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом

Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
возможность применения анкеров для укрепления имеющейся конструкции;
стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

повышенная стоимость изделий по сравнению с другими видами метизов;
необходимость предварительного выполнения отверстия в твердой основе;
подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт имеет стойкость к воздействию усилий

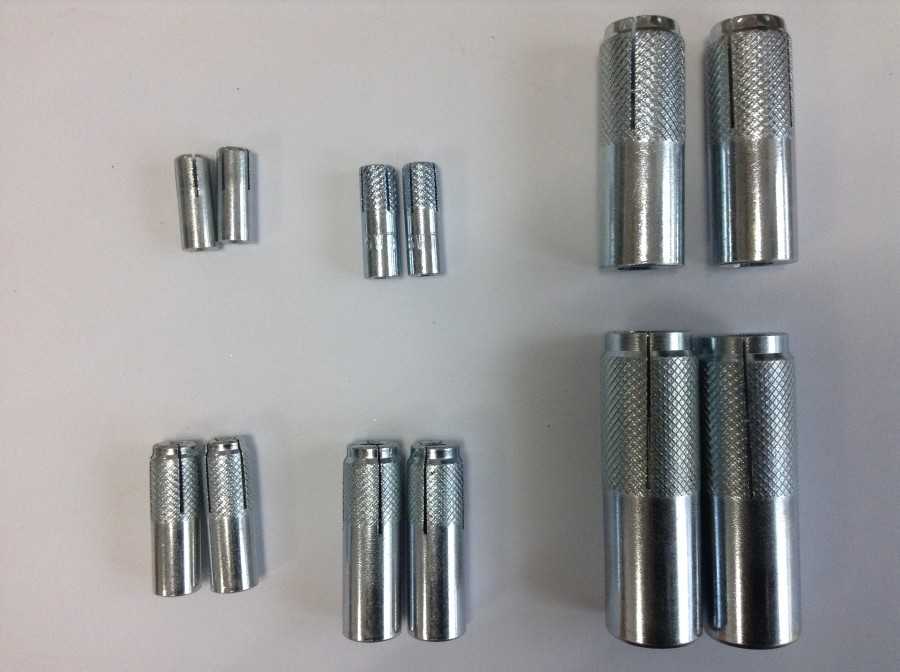

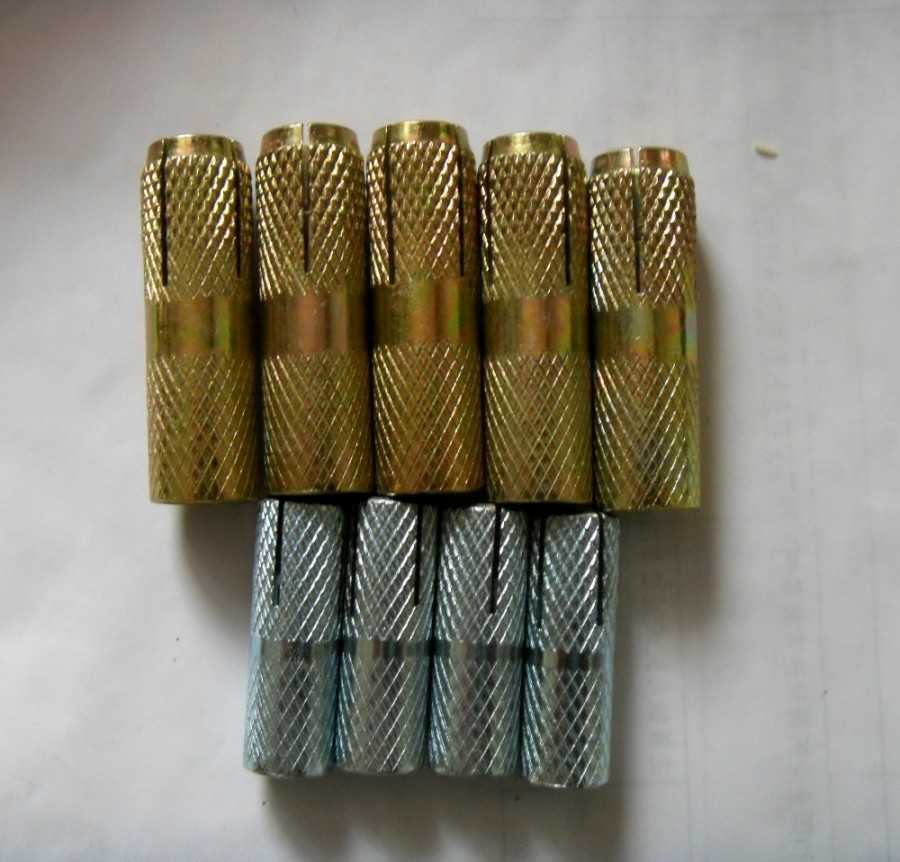

Виды забивных анкеров

В зависимости от материала изготовления анкеры бывают стальные, цинковые и латунные. Предпочтительным является применение более надежных латунных изделий, хотя они и более дороги.

Кроме того, анкерные крепежи забивного типа классифицируются по размеру (диаметру и длине). Чем больше диаметр, тем, соответственно, большую нагрузку способен выдержать крепежный элемент.

Разделяют также изделия по наличию или отсутствию на них насечек. Крепежи с насечками имеют большее сопротивление к проскальзыванию и лучший контакт с поверхностью основы.

Виды забиваемых анкеров

Производители

По традиции наиболее надежными и поэтому популярными крепежными элементами являются изделия финских и немецких производителей. Также набирают ход марки польского и швейцарского происхождения. Опишем некоторые из них:

Финская марка Сормат (Sormat) выпускает анкеры из стали и латуни высокого качества и вместе с тем высокой стоимости.
Немецкая компания Фишер (Fisher) – производитель различных видов крепежей из стали. Венцом ее производства стал знаменитый анкер Цикон (Zykon), обладающий исключительными эксплуатационными свойствами.
Польские крепежи марки Koelner также весьма качественны и изготавливаются в основном из оцинкованной стали.

Несомненным преимуществом в сравнении с аналогами выступает дешевизна польских изделий. По соотношению цена/качество это, пожалуй, лучший выбор на сегодняшний день.

Анкер-болт – достоинства и слабые стороны

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
возможность применения анкеров для укрепления имеющейся конструкции;
стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

повышенная стоимость изделий по сравнению с другими видами метизов;
необходимость предварительного выполнения отверстия в твердой основе;
подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт имеет стойкость к воздействию усилий

Где и почему используют забивной анкер

Главной особенностью данного анкера в сравнении с аналогами является способ его монтажа. Он предусматривает расклинивание втулки в процессе забивания в крепеж специального стержня, тогда как в анкерных элементах других видов предполагается ее распорка посредством затягивания гайки.

Такая особенность конструкции и принципа действия дает следующие преимущества:

Высокая скорость монтажа как с использованием ручного инструмента (молотка), так и пневматического.
Отверстия под такой крепеж выполняют неглубокими.
Выдерживание довольно высокой нагрузки. Однако при этом основа для крепления должна быть очень прочной.
Стойкость к вибрационным нагрузкам.

Схема забивного анкера

Сферы применения

Забивной анкер, который еще называют цангой, успешно используется для крепления следующих типов конструкций:

подвесной мебели;
подвесной бытовой техники и оборудования;
громоздких светильников;
металлических трубопроводов;
других металлических и деревянных подвесных конструкций.

Применение данного вида анкеров целесообразно в основах из плотного бетона, природного камня (непористого), полнотелого кирпича. При этом для основ из кирпича используют забивные анкеры диаметром до 8мм.

Работа забивного анкера в камне

Это интересно: Алюминиевый П-образный швеллер – характеристики и преимущества

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

Классификация анкеров по размеру:

Малые – сечение до 8 миллиметров/длина до 55
Средние анкера – до 12/120 миллиметров
Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Назначение анкерных болтов

Анкерный болт — фундаментный крепеж, предназначенный для крепления к железобетонным основаниям несущих элементов зданий и других строительных конструкций, в том числе и металлических.

Представляет собой металлический прут, имеющий на одном конце нарезанную резьбу, а на другом крае предусмотрен специальный узел (который может иметь различную конструкцию), обеспечивающий фиксацию в толщине бетона.

Виды анкерных болтов

В связи с тем, что данные крепежные элементы должны отвечать достаточно жестким требованиям, предпочтение стоит отдавать изделиям, изготовленным в соответствии с ГОСТ 24279.1-80 или 24379.1 2012. Различают следующие виды фундаментных болтов:

Изогнутые — нижняя часть такого анкера изгибается в форме крюка, при этом его конфигурация может отличаться. В зависимости от типа исполнения монтируется в железобетонные основания до заливки или в специальные колодцы (проемы) с последующим заполнением бетонной смесью.

С наличием анкерной плиты — в нижней части имеют специальную металлическую пластину (крепится при помощи сварки или резьбового соединения и гаек). Устанавливается до осуществления заливки.

Составные — изготовлены из двух частей, которые соединяются между собой при помощи муфты. Нижняя часть анкера крепится до заливки опалубки бетоном, верхняя вкручивается в муфту после застывания смеси.

Съемные — имеют схожую конструкцию, нижняя обойма монтируется до начала выполнения работ, шпилька с резьбой вкручивается после бетонирования.

Прямые — такой фундаментный анкерный болт монтируется в готовые бетонные основания. Для этого в конструкции выбуривают отверстие необходимого диаметра, крепление анкера выполняется при помощи силоксанового или эпоксидного клея, в некоторых случаях применяется виброчеканка стандартной цементно-песчаной смесью.

С коническим концом — достаточно распространенный тип анкерного крепежа. Устанавливается в готовые фундаменты, достаточно часто (при небольшом диаметре) используется для крепления различных навесных устройств (в том числе и мебель, бойлеры). Фиксация в толще бетона осуществляется за счет разжимной цанги, которая при закручивании шпильки расклинивается и не дает смещаться крепежу. В продажи можно найти и обычные конические анкера (с расширением в нижней части), они крепятся при помощи раствора или клея, как и прямые модификации элемента.

Ассортимент анкерных болтов

При выборе определенной конструкции необходимо выполнить расчет анкерных болтов для фундаментов, только на его основании можно выбрать диаметр, длину, тип крепежа.

Промышленность предлагает болты со следующими параметрами:

Диаметр шпильки может варьироваться от 12 до 140 мм.
Длина изделия достигает 5 метров.
Для изготовления применяют различные марки стали 09Г2С, 30ХГСА, 14Х17Н2, 20Х13 и многие другие.
Класс прочности может составлять от 4 до 12,9.

Кроме того, по желанию заказчика анкерные фундаментные болты могут подвергаться дополнительной обработке:

Термообработка.
Цинкование (термодиффузионное покрытие).

Аналоги клиновых анкеров

В строительных магазинах сегодня предлагаются различные крепежные элементы с определенным назначением и техническими характеристиками. С помощью подобных деталей получается создать прочные и долговечные соединения. Помимо анкерных болтов для строительных и ремонтных работ применяются следующие элементы:

стандартные анкеры — универсальные метизы, которые широко востребованы при ремонтных и строительных работах;
стержневые фиксаторы — используются для установки в очень глубокие отверстия;
латунные анкерные крепежи — подходят для установки в бетон, позволяют надежно закрепить различные конструкции;
анкеры, предназначенные для монтажа предметов с небольшой массой и габаритами на гипсокартонные или фанерные поверхности;
анкеры для использования в условиях агрессивной химической среды.

Для монтажа любых анкеров не нужно использовать узкоспециализированные инструменты и прилагать большие усилия. При установке химических анкеров соблюдается определенный алгоритм. Сначала в подготовленное отверстие устанавливается капсула с клеем. Затем вставляется тонкая стальная шпилька, которая разрушает ампулу с клеевым составом. Это приводит к смешиванию отвердителя и клея, а также равномерному заполнению отверстия полученной смесью. После застывания шпилька надежно прилегает к стенкам и прослужит несколько лет.

По конструкции заметно различие между крепежными элементами. Каждый метиз изготовлен со спецификой использования и материалов, для которых он предназначен. Также учитываются технические характеристики конструкций, в том числе габариты и масса.

При выборе рекомендуется руководствоваться основным назначением анкера. Это позволяет обеспечить высокую безопасность и надежность соединения.

Анкеры латунные — особенности монтажа

Возможно Вам нужно:

Анкер латунный 6мм

Подробнее

Анкер латунный 8мм

Подробнее

Анкер латунный 10мм

Подробнее В отличие от дюбелей, с которыми часто путают забивные анкеры, последние отличаются более сложной конструкцией, что и позволяет им обеспечивать высочайшую надежность крепления. Основным элементом конструкции такого анкера является забиваемый элемент (поэтому его и путают с дюбелем), в который затем вкручивают шпильку или болт, на которых фиксируется закрепляемый предмет.

По сути, это сложное изделие, которое способно выдержать значительный вес. У этого крепежа специфическая форма, благодаря которой будет обеспечиваться надежность монтажа.

Технические характеристики

Наименование	Резьба, (мм)	Диаметр анкера, (мм)	Длина анкера (мм)	Диаметр отверстия, (мм)	Мин. глубина отверстия, (мм)
4мм	М4	5	16	5	16
5мм	М5	6	20	6	20
6мм	М6	8	24	8	24
8мм	М8	10	30	10	30
10мм	М10	12	34	12	34
12мм	М12	16	40	16	40
16мм	М16	20	44	20	44

Получить сведения о размерах латунного или стального забивного анкера, а также о предельной нагрузке, на которую он рассчитан, можно, ознакомившись с информацией, размещенной на упаковке. Нагрузка, которая будет приходиться на забивной анкер, не должна превышать 25% от той, которая указана на упаковке. Если не придерживаться данного требования, то на надежность и долговечность крепления, выполненного при помощи такого изделия, можно не рассчитывать. Специалисты компаний, занимающихся производством крепежей подобного типа, обычно учитывают стандартную прочность бетонных конструкций (200–250 кг/см2), но если вы собираетесь монтировать анкер в конструкцию из материала, который не соответствует этим стандартам, то величину допустимой нагрузки необходимо будет рассчитывать в отдельном порядке.

Особенности монтажа

Перед тем как приступить к монтажу латунного анкера забивного типа, необходимо подготовить для него отверстие, диаметр которого должен быть таким, чтобы крепеж входил в него практически впритирку.

Чтобы обеспечить надежную фиксацию латунного анкера в стене, потолке или любой другой строительной конструкции, подготовленное для него отверстие необходимо тщательно очистить от строительного мусора, для чего можно воспользоваться обычной медицинской грушей или пылесосом. Для более тщательной очистки также можно использовать ершик соответствующего диаметра.

После того как отверстие для крепежа подготовлено, в него необходимо до упора вставить сам анкер. Для этого лучше использовать молоток, при помощи которого вы забьете анкер на требуемую глубину. После того как расклиненный распорным элементом своей конструкции анкер надежно зафиксируется в отверстии, в него можно вкрутить болт или шпильку и закрепить на них требуемый предмет.

Принципы расчета

Главная цель расчета грунтовых анкерных тяжей заключается в определении несущей способности, при которых устройство будет эффективно работать в условиях постоянных выдергивающих и опрокидывающих нагрузок. Искомая величина — длина анкера, во многом зависит от грунтового массива, в котором будет закреплена корневая часть анкера. В расчете в обязательном порядке учитывается параметры общей устойчивости закрепляемых анкерами конструкций и сооружений.

Несущая способность грунтовых анкеров зависит от их способности эффективно работать под действием выдергивающих нагрузок.

Отечественными и зарубежными проектировщиками разработано множество методик расчета основных параметров грунтовых анкеров. Надо понимать, что любая расчетная методика позволяет ориентировочно определять несущую способность грунтовых анкерных тяжей. На практике уточнение полученных результатов производится пробными испытаниями.

Таблица расчетов по различным методикам определения несущей способности земляных анкеров:

Перед тем, как выполнять расчет несущей способности необходимо собрать пакет исходных данных:

План участка застройки с нанесенными подземными инженерными коммуникациями и близко расположенными объектами с отметками подошвы фундаментов.
Подробная информация о технических показателях проектируемого здания или сооружения с указанием назначения объекта, глубины заложения фундаментов, предполагаемой нагрузки.
Детальное описание фундаментных конструкций близлежащих объектов.
Отчеты инженерно-геологических изысканий состояния грунтов в районе проектируемой застройки.
Сбор информации об усилиях и нагрузках действующих на земляную поверхность в зонах разработки котлована.

Установка анкерных креплений в грунтовом массиве исключает проведение большого объема земляных работ и не наносит ущерб экологии.

Существующие модификации

На рынке представлено довольно небольшое количество вариаций забивных анкеров, различающихся по материалу изготовления и наличию специальных насечек, а именно:

стальные или латунные;
с насечками либо без них.

Наиболее доступными считаются инструменты из стального сплава. Кроме того, они прочнее, нежели их латунные аналоги. Однако значительным недостатком такого крепежа является необходимость покрытия элемента антикоррозийными составами, чтобы защитить его от преждевременного разрушения.

Латунные и стальные анкера применяются в случае необходимости осуществления монтажа предметов на бетонных, каменных, кирпичных и других поверхностях

Однако при выборе этого оборудования стоит принимать во внимание неспособность латунных элементов длительное время выдерживать большие вертикальные нагрузки, что связано с высокой пластичностью данного материала

Перед приобретением крепёжных элементов стоит узнать у продавца о максимально допустимом весе, который может на них монтироваться. Обычно все необходимые сведения, касающиеся предельной нагрузки и размеров, содержатся на упаковке товара. Кроме того, специалисты советуют не превышать массу крепящегося предмета больше чем на 25 процентов от указанного показателя на таре, иначе изделие не сможет выполнять свои функции долго и качественно.

Помимо всего прочего, важно брать во внимание, что при расчёте максимальной нагрузки анкеров учитывается стандартная прочность конструкций из бетона в соотношении 200−250 килограммов на каждый квадратный сантиметр. Для поверхностей из других материалов эту величину следует вычислять индивидуально. Кроме того, если бетонные конструкции покрыты трещинами, то указанные выше 25 процентов от допустимой нагрузки дополнительно умножаются на коэффициент 0,6

Кроме того, если бетонные конструкции покрыты трещинами, то указанные выше 25 процентов от допустимой нагрузки дополнительно умножаются на коэффициент 0,6.

Наличие или отсутствие насечек

Анкеры с насечками зачастую приравнивают к цангам в силу того, что их рабочая часть состоит из сформированных продольными вырезами сегментов в виде распорной зоны. Благодаря контакту насечек со стенками проделанного отверстия обеспечивается хорошее сцепление, гарантирующее надёжность крепления монтируемого предмета.

Плюсами инструментов этого типа являются:

лёгкость применения;
доступность цены;
долговечность и надёжность крепления;
отсутствие потребности в использовании дополнительного специального оборудования.

Модификации с насечками могут быть применены в процессе строительных и ремонтных работ. Кроме того, с их помощью без особых усилий крепятся различные предметы интерьера, мебель, бытовая техника и прочее. Допустимый вес объектов для крепления такими анкерами обычно имеет довольно высокие показатели.

Инструменты без нанесённых на их поверхность насечек по своим техническим особенностям практически идентичны предыдущим. Однако они не могут выдерживать больших нагрузок из-за слабого сцепления с поверхностью стенок отверстия, поэтому наиболее часто они находят своё применение при крепеже небольших предметов мебели, лёгких деревянных и пластиковых конструкций.

Конструкция

Под словом анкер подразумевается крепеж. Его предназначение заключается в том, чтобы быть закрепленным в основе какой-либо конструкции. Он немного напоминает дюбель. Поэтому некоторые путают эти изделия.

В то время как дюбель выглядит значительно проще (можно сказать, почти примитивно) и подходит, в основном, для так называемых пористых материалов. Соответственно, он попросту не способен выдерживать значительный вес. При этом не разрушаясь.

Один из элементов забивного анкера – металлическая втулка. А еще одну можно обнаружить непосредственно на распорном элементе. Соответственно, третья деталь – распорный элемент.

Для их создания специалисты применяют очень прочный металл или же углеродистую сталь. Кроме того, поверхности подвергаются дополнительной обработке. Данная процедура необходима для того, чтобы защитить анкер от коррозии и к тому же увеличить срок его службы.

В них есть отверстие с внутренней резьбой (его форма конусовидна), а также прорезями (в основном продольной формы), которые были подвергнуты специальное обработке. Они необходимы для того, чтобы при ударе были сформированы т.н. распорные плечи.

Собственно, они и выдерживают всю нагрузку (в этом их задача).

Распорный элемент можно забить в корпус стандартным молотком. А при ударе конус разожмет в узкой части отверстия.

Как правильно установить элемент крепления — пошаговая схема

Шаг 1: Устанавливаем раму в проем на распорках

Перед тем как начать сверлить отверстия и капитально закреплять оконный блок, саму раму необходимо правильно выставить на распорках, выровнять оконный блок относительно вертикальной плоскости и, соответственно, горизонтальной. Для этого используем подкладки под раму и расклиниваем раму с двух сторон клиньями. Клинья забиваем молотком как можно плотнее, чтобы рама крепко стояла в оконном проеме. Строительный уровень поможет нам проверить ровность. Если наблюдаются отклонения, то легкими ударами молотка убираем эти недочеты, двигая раму в нужном направлении.

Существующие модификации

стальные или латунные;
с насечками либо без них.

Наличие или отсутствие насечек

Плюсами инструментов этого типа являются:

лёгкость применения;
доступность цены;
долговечность и надёжность крепления;
отсутствие потребности в использовании дополнительного специального оборудования.
