Устройство сантехники
Стандартная унитаз типа чаша Генуя представляет собой небольшую емкость со сливом, которая дополнена:
- сливным бачком или краном с подводящим шлангом, посредством которых осуществляется смыв;
- трубами, необходимыми для подключения к системе водоснабжения;

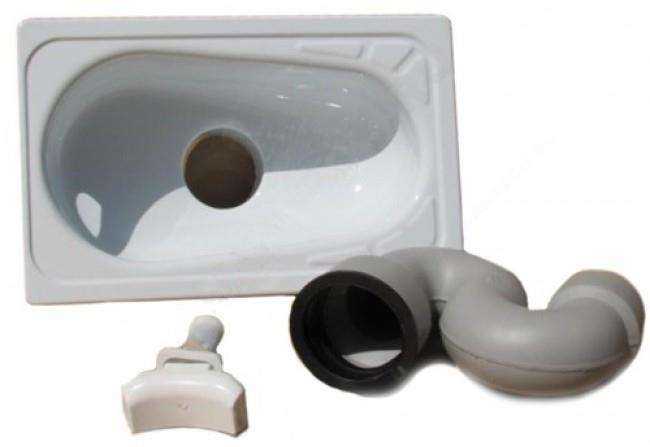

Бак для слива с подводящими трубами
- сифоном, предназначенным для соединения чаши с канализационной системой. Устройство также препятствует проникновению в помещение неприятных запахов и является гидрозатвором;
- рассекателем, предназначенным для оптимизации смыва. Рассекатель надевается на душевой шланг или шланг от сливного бачка и направляет струи поступающей воды на все участки чаши.
Устройство
Для соединения всех элементов в единую конструкцию можно использовать дополнительное оборудование – инсталляцию.
Система для монтажа
Технология монтажа
Установка чаши Генуя может быть произведена:
- непосредственно на кафельную плитку;
- на тафту – специальную деревянную доску, которая заливается бетонным раствором.
Принципиального отличия между представленными методами нет. Поэтому выбор варианта крепления сантехнического оборудования определяется пользователем в соответствии с собственными предпочтениями.
Монтаж устройства производится в несколько этапов:
- подготовка всех материалов, необходимых для выполнения работы;
- крепление и подключение чаши.
Подготовка
Для выполнения монтажных работ потребуются:
- чаша;
- сифон для чаши Генуя, который подбирается в зависимости от типа слива, установленного в канализационной системе. Сифон может иметь вертикальный, горизонтальный и косой слив;
Сифоны для подключения сантехники с разным выпуском
- манжета для соединения сифона и сливного отверстия;
- цементная смесь;
- подводящие трубы;
- трубы для соединения унитаза со сливным бачком;
- кран смывной КРС, если конструкцией сантехники не предусмотрено наличие смывного бачка;
Кран для смыва
- кран шаровый для подключения к системе водоснабжения;
- набор инструментов для работы с трубами.
Крепление и подключение
Монтажные работы выполняются в следующем порядке:
- определяется место размещения сантехнического оборудования и сливного бачка;
- к месту монтажа подводятся трубы для соединения унитаза с системами канализации и водоснабжения;
Подведение канализационных труб для подключения унитаза
- перед подключением водоснабжения на трубы устанавливается шаровый кран, позволяющий отключить сантехнику, например, для проведения ремонтных работ, без отключения водоснабжения всего помещения;
- если устройство чаши предполагает крепление на тафту, то доски обрабатываются антисептиками, устанавливаются на бетонное основание и заливаются небольшим количеством цементного раствора;
- производится монтаж сифона унитаза. Соединение устройства с канализационным выпуском осуществляется в раструб. Для соединения сифона и чаши унитаза используется специальная резиновая манжета;
Монтаж и подключение сифона
- производится установка чаши и ее заливка;
Установка напольного унитаза
При выполнении работы постоянно контролируют расположение сантехники. Чаша должна быть смонтирована строго горизонтально.
- на стену при помощи инсталляции или без нее производится фиксация сливного бачка. Как правило, для крепления используются кронштейны, входящие в комплект оборудования;
- подключается водоснабжение для слива;
Монтаж и подключение сливного бачка
- производится проверка работоспособности сантехнического оборудования.
Подробнее о процессе самостоятельного монтажа напольного унитаза чаша Генуя можно ознакомиться на видео.
На заключительной стадии производится отделка пола кафельной плиткой или иным выбранным материалом.
Мало кому известно, что унитаз, который монтируется в пол, называется «чаша Генуя». Данная конструкция еще носит название «турецкий унитаз», так как они имеют широкое распространение в восточных и азиатских странах. Свою популярность чаша Генуя приобрела благодаря требованиям исламского этикета, которые запрещают мужчинам справлять нужду стоя.
Кроме этого, данный вид сантехники имеет ряд преимуществ:
- Низкая стоимость
- Простота установки
- Гигиеничность
- Устойчивость к износу и механическим повреждениям
Именно по этим причинам унитазы данного вида часто устанавливаются в учреждениях, где имеется большой поток пользователей. Для больниц, школ, общежитий и поездов чаши Генуя являются самым оптимальным вариантом.
Как выглядит чаша Генуя
Представляет собой емкость круглой, прямоугольной или удлиненной формы с отверстием для стока воды и продуктов жизнедеятельности, сифона и резервуара для воды. Большинство моделей оснащено площадками для ног, расположенными по бокам резервуара.
Справка! Монтаж изделия возможен в двух вариантах: установка в пол или на постамент.
Почему они чаще применяются для туалетов общественного пользования
Общественные санузлы отличаются высокой проходимостью.
Если в уборной установлены обычные унитазы, садиться на них небезопасно – велик риск заражения патогенными микроорганизмами.
Избежать инфицирования помогают одноразовые накладки на сиденье, но такое изобретение в общественных туалетах присутствует нечасто.
Безопасной для уборных, с точки зрения личной гигиены, является установка напольных изделий.
Использование в местах большой проходимости имеет ряд преимуществ:
- невысокая стоимость и простота монтажа;
- прочность изделий – унитаз хорошо защищен от вандализма;
- длительный срок эксплуатации;
- материалы, из которых произведены напольные, не подвержены воздействию химически агрессивных веществ;
- изделие монтируется в пол и не занимает много места, поэтому в маленьких общественных уборных есть возможность установить большое количество чаш.
Важно! Использование напольных унитазов предполагает сидение человека на корточках. Такое положением тела во время справления естественных нужд, с точки зрения физиологии, считается наиболее правильным
Устройство сантехники
Стандартная унитаз типа чаша Генуя представляет собой небольшую емкость со сливом, которая дополнена:
- сливным бачком или краном с подводящим шлангом, посредством которых осуществляется смыв;
- трубами, необходимыми для подключения к системе водоснабжения;
Бак для слива с подводящими трубами
- сифоном, предназначенным для соединения чаши с канализационной системой. Устройство также препятствует проникновению в помещение неприятных запахов и является гидрозатвором;
- рассекателем, предназначенным для оптимизации смыва. Рассекатель надевается на душевой шланг или шланг от сливного бачка и направляет струи поступающей воды на все участки чаши.
Устройство
Для соединения всех элементов в единую конструкцию можно использовать дополнительное оборудование – инсталляцию.
Система для монтажа
Монтаж напольных унитазов «Генуя»
Устанавливать унитазы можно на тафты или монтировать на плитку. Крепеж практически не отличается от обычного унитаза.
Если крепить чашу на тафту, то нужно подобрать подходящую балку или доску. Забить в балку гвозди так, чтобы острие выступало с другой стороны на 10-15 см. Затем залить пол бетоном и утопить в растворе балку. Затем прикручивается сам унитаз.
На плитку «Генуя» (чаша) устанавливается иным способом. Сначала кладется плитка, затем делается разметка и примерка унитаза. В таком случае нужно изначально вывести сливную канализационную трубу и примерить к ней унитаз. Затем соединить чашу с трубой и с помощью резиновых уплотнителей подсоединить водопровод.
Из какого материала выбрать чашу Генуя
В настоящее время существует четыре наиболее распространенных материала, из которых изготавливаются турецкие унитазы, к ним относятся:
- чугун;
- керамика;
- сталь.
Каждый из этих материалов имеет свои особенности, преимущества и недостатки, рассмотрим их подробнее.
Чугун
Чугун является материалом, применяемым для изготовления сантехники с незапамятных времен. Именно из чугуна изготавливались первые чаши Генуя. Обусловлено это высокой механической прочностью и длительным сроком службы. На данный момент, чугунная чаша является наиболее прочным и долговечным вариантом. К недостаткам чугунной сантехники относится, прежде всего, ее большой вес, чугунная чаша Генуя весит примерно 15 кг, что значительно усложняет доставку и монтаж.
Керамика
Современные керамические напольные унитазы изготавливаются из санфарфора и санфаянса. По своей природе материалы мало чем отличаются друг от друга и имеют общие достоинства и недостатки. К преимуществам можно отнести относительную легкость и высокие эстетические качества. Существенными недостатками являются незначительная устойчивость к механическим воздействиям и необходимость использования специальных моющих средств.
Если сравнивать между собой санфарфор и санфаянс, большинство профессиональных сантехников отдают предпочтение первому, как более устойчивому к неприятному запаху и менее подверженному загрязнению.
Сталь
Как и чугунные чаши, стальные напольные унитазы обладают высокими прочностными и антивандальными свойствами, кроме того не поддаются коррозии. Изготовленные из нержавеющей стали чаши Генуя отличаются привлекательным дизайном и разнообразием форм.
Помимо этих достоинств, следует отметить тот факт, что стальные унитазы способны в некоторой степени нейтрализовать неприятные запахи. Несколько портит впечатление высокая стоимость и акустические свойства стальных напольных унитазов. Дело в том, что коэффициент звукопоглощения стальной чаши очень мал, звук льющейся воды слышен довольно отчетливо.
Установка унитаза на кафельную плитку
Техника установки чаши «Генуя» на кафель немного отличается. Прежде всего необходимо провести разметку и, так сказать, «примерку» унитаза. Делается это путем его установки на предназначенное место и соединения выпуска с раструбом канализационной трубы с использованием переходной муфты или резинового кольца. Нужно быть внимательным: выпуск унитаза должен располагаться над уровнем отверстия трубы.
Далее следует отметить на кафельной плитке те места, на которых будут расположены отверстия для крепления. Отодвиньте унитаз в сторону, чтобы он не мешал. Просверлите отмеченные отверстия, в которые в дальнейшем будут забиваться дюбели. Теперь можно установить чашу «Генуя» на место и присоединить ее к отводной трубе. Все соединения тщательно заделайте силиконовым герметиком. Присоедините бачок унитаза, используя для этого манжеты. Последним этапом работы является установка смывной арматуры, монтаж которой проводится согласно приложенной инструкции от производителя.
Как сделать правильный выбор
Как выбрать такой необычный вид унитаза как чаша Генуя? Основным критерием выбора является материал, из которого предмет сантехники изготовлен. Доступно несколько вариантов:
- Чугунная чаша Генуя – не самый распространённый вариант, так как чугун имеет значительный вес. Поверхность покрывается эмалью и становится устойчивой к коррозии. Такая разновидность отличается максимальной долговечностью и может служить до 50 лет. Кроме того, она очень прочна и не подвергается механическим воздействиям. К минусам также можно отнести высокую стоимость.
- Напольные унитазы из нержавеющей стали имеют небольшую массу и доступную стоимость, поэтому часто устанавливаются в общественных туалетах. Сталь не страдает из-за длительного воздействия воды и не покрывается коррозией. Чаша Генуя из данного материала практична, проста в монтаже, неприхотлива в уходе, имеет доступную цену. Кроме того, её невозможно расколоть.
- Керамическая чаша Генуя – оптимальный вариант для установки в туалете квартиры или коттеджа. Этот материал отличается эстетичностью и привлекательностью, не ржавеет, легко и быстро моется и выдерживает воздействие бытовой химии. Стоимость средняя, сроки службы могут достигать 10-15 лет при условии аккуратной эксплуатации. Но есть и минусы. Во-первых, материал имеет значительный вес, что может усложнить монтаж. Во-вторых, керамика довольно хрупкая, из-за чего на поверхности могут появиться сколы или трещины после механических воздействий, таких как падение тяжёлого предмета. Кроме того, есть риск разбить унитаз во время установки.
- Для изготовления эксклюзивных моделей может применяться натуральный или искусственный камень. Первый отличается прочностью, значительной массой и очень высокой стоимостью. Искусственный камень чуть легче и дешевле, но тоже очень прочен.
Технология монтажа
Установка чаши Генуя может быть произведена:
- непосредственно на кафельную плитку;
- на тафту – специальную деревянную доску, которая заливается бетонным раствором.
Принципиального отличия между представленными методами нет. Поэтому выбор варианта крепления сантехнического оборудования определяется пользователем в соответствии с собственными предпочтениями.
Монтаж устройства производится в несколько этапов:
- подготовка всех материалов, необходимых для выполнения работы;
- крепление и подключение чаши.
Подготовка
Для выполнения монтажных работ потребуются:
- чаша;
- сифон для чаши Генуя, который подбирается в зависимости от типа слива, установленного в канализационной системе. Сифон может иметь вертикальный, горизонтальный и косой слив;
Сифоны для подключения сантехники с разным выпуском
- манжета для соединения сифона и сливного отверстия;
- цементная смесь;
- подводящие трубы;
- трубы для соединения унитаза со сливным бачком;
- кран смывной КРС, если конструкцией сантехники не предусмотрено наличие смывного бачка;
Кран для смыва
- кран шаровый для подключения к системе водоснабжения;
- набор инструментов для работы с трубами.
Крепление и подключение
Монтажные работы выполняются в следующем порядке:
- определяется место размещения сантехнического оборудования и сливного бачка;
- к месту монтажа подводятся трубы для соединения унитаза с системами канализации и водоснабжения;
Подведение канализационных труб для подключения унитаза
- перед подключением водоснабжения на трубы устанавливается шаровый кран, позволяющий отключить сантехнику, например, для проведения ремонтных работ, без отключения водоснабжения всего помещения;
- если устройство чаши предполагает крепление на тафту, то доски обрабатываются антисептиками, устанавливаются на бетонное основание и заливаются небольшим количеством цементного раствора;
- производится монтаж сифона унитаза. Соединение устройства с канализационным выпуском осуществляется в раструб. Для соединения сифона и чаши унитаза используется специальная резиновая манжета;
Монтаж и подключение сифона
- производится установка чаши и ее заливка;
Установка напольного унитаза
При выполнении работы постоянно контролируют расположение сантехники. Чаша должна быть смонтирована строго горизонтально.
- на стену при помощи инсталляции или без нее производится фиксация сливного бачка. Как правило, для крепления используются кронштейны, входящие в комплект оборудования;
- подключается водоснабжение для слива;
Монтаж и подключение сливного бачка
- производится проверка работоспособности сантехнического оборудования.
Подробнее о процессе самостоятельного монтажа напольного унитаза чаша Генуя можно ознакомиться на видео.
На заключительной стадии производится отделка пола кафельной плиткой или иным выбранным материалом.
Мало кому известно, что унитаз, который монтируется в пол, называется «чаша Генуя». Данная конструкция еще носит название «турецкий унитаз», так как они имеют широкое распространение в восточных и азиатских странах. Свою популярность чаша Генуя приобрела благодаря требованиям исламского этикета, которые запрещают мужчинам справлять нужду стоя.
Кроме этого, данный вид сантехники имеет ряд преимуществ:
- Низкая стоимость
- Простота установки
- Гигиеничность
- Устойчивость к износу и механическим повреждениям
Именно по этим причинам унитазы данного вида часто устанавливаются в учреждениях, где имеется большой поток пользователей. Для больниц, школ, общежитий и поездов чаши Генуя являются самым оптимальным вариантом.
Как выбрать напольный унитаз
При выборе сантехники нужно обращать внимание на материал:
- Чугун. Имеет сравнительно большой вес, поверхность покрыта эмалью. Преимущества – устойчивость к механическим воздействиям, коррозии, срок службы – до 50 лет. Недостаток – высокая стоимость.
- Нержавеющая сталь. Легкие, доступные унитазы, не подвержены коррозии, механическим воздействиям, быстро устанавливаются.
- Керамика. Подходящий вариант для дома, в случае аккуратной эксплуатации унитаз прослужит 10–15 лет. Материал эстетичный, не ржавеет, легко очищается, устойчив к обработке химическими средствами. Из минусов – сравнительно большой вес, хрупкость. От сильных ударов на керамике появляются сколы и трещины.
- Натуральный или искусственный камень. Природный материал дороже, отличается большим весом, долговечностью, красотой. Искусственный камень почти такой же прочный, но более легкий, менее красивый, стоит дешевле.
- Вегетососудистая дистония: симптомы и лечение ВСД у взрослых и детей
- Нефролог — что лечит у взрослых и детей. С ками симптомами нужно записаться на прием к врачу нефрологу
- Как избавиться от запаха изо рта быстро
Что еще имеет значение:
Форма и размеры. Данные параметры подбираются в зависимости от площади туалетной комнаты и предпочтений. Чем больше емкость, тем меньше грязи будет скапливаться вокруг унитаза.
Боковые платформы для ног. Делают чашу более удобной. Желательно, чтобы они были широкими, с ребристой поверхностью против скольжения. Не всегда бывают в комплектации, поэтому о наличии нужно узнавать отдельно.
Высота. Глубокие чаши провоцируют сильные брызги, что негативно сказывается на эстетичности и гигиеничности окружающего пространства.
Смывной механизм. Он может быть вертикальным либо горизонтальным. Первый вариант идеален для дома или квартиры, второй часто устанавливают в общественных местах с большой проходимостью и сильной загрязняемостью.
Сифон. Он бывает вертикальным, косым или горизонтальным. Выбирать последний вариант нужно при небольшой толщине пола. Вертикальный подходит при установке чаши на возвышении, а косой с углом 45 градусов актуален для монтажа возле стены.
Комплектация
При покупке обращайте внимание на дополнительное оборудование, которое прилагается к чаше – сифон, трубы, рассекатель. Иногда для простоты монтажа и продления срока эксплуатации сантехники дополнения лучше приобретать отдельно.
Правила выбора чаши Генуя
Основными параметрами, имеющими значение при подборе сантехнического оборудования, являются:
- форма и габаритные размеры, которые подбираются в зависимости от площади помещения;
- материал изготовления чаши;
- материал изготовления сливного бачка.
Из чего изготавливают чаши
Для изготовления в настоящее время используют:
- чугун;
- керамику;
- нержавеющую сталь.
Чугунная чаша отличается прочностью и длительным периодом службы. Сантехническое оборудование также устойчиво к воздействию повышенной влажности и различным химическим соединениям, что облегчает процесс ухода. Для придания готовому изделию более приятного вида чугун покрывается слоем белоснежной эмали. Эмалированная чугунная чаша в среднем стоит 4 500 – 5 000 рублей.
Чугунная сантехника с эмалевым покрытием
Керамическая чаша менее прочная, чем чугунная. Материал сильно подвержен растрескиванию в результате даже незначительного механического воздействия. Для повышения долговечности на поверхности сантехнического оборудования изготавливают специальные ребра жесткости.
Из преимуществ также можно отметить:
- гигиеничность, поскольку ровная поверхность способствует качественному смыву;
- устойчивость к влаге и химическим соединениям;
- невысокая стоимость, которая в среднем составляет 3 000 – 3 500 рублей.
Керамическая сантехника
Стальная сантехника отличается:
- эстетичным внешним видом;
- простотой ухода;
- инертностью к химическим примесям и различным чистящим средствам;
- небольшим весом, что облегчает процессы транспортировки и монтажа;
- долговечностью и надежностью.
Среди недостатков можно выделить высокую стоимость, которая в составляет более 18 000 рублей и высокий уровень шума при использовании, что можно устранить при помощи резины или иных аналогичных материалов, наклеенных на внешнюю поверхность сантехнического оборудования.
Из нержавеющей стали
Материалы изготовления сливных бачков
В комплект напольного унитаза типа чаша Генуя входит сливной бачок, который может быть изготовлен:
- из нержавеющей стали;
- керамики;
- пластика.
Бачки из керамики и нержавеющей стали полностью схожи по своим свойствам с аналогичными чашами.
Пластиковый бачок для чаши отличается:
- малым весом, что способствует упрощению выполнения монтажных работ;
- невысокой стоимостью;
- инертностью к химическим соединениям;
- долговечностью.
Единственный недостаток – хрупкость материала, которую можно устранить, например, путем применения инсталляции или встраивания оборудования в стену.
Сливной бачок для напольного унитаза из пластика
Пластиковое сантехническое оборудование не рекомендуется использовать в неотапливаемых помещениях. Если напольный унитаз установлен в загородном доме с сезонным использованием, то на зимний период сантехнику рекомендуется высушить и демонтировать для более безопасного хранения.
Устройство
- Бачок для чаши Генуя обычно монтируется на стену, а иногда и вмуровывается внутрь стены – в целях защиты от вандалов и для большей эстетичности конструкции. Наиболее распространенными являются среднерасположенные и высокорасположенные бачки для данного типа унитаза – то есть, закрепленные непосредственно над чашей и соединяющиеся с ней при помощи длинной трубы.
- Смывной кран – это альтернатива сливного бычка. Он представляет собой длинный, изогнутый излив с вентилем, регулирующим подачу воды из водопровода. Смывной кран используется для соблюдения чистоты чаш Генуя и писсуаров. Это устройство обладает следующими преимуществами над сливным бачком: занимает значительно меньше места, в нем не образуются протечки, позволяет осуществлять непрерывную подачу воды. К недостаткам смывного крана относят склонность к образованию засоров и необходимость в постоянном давлении в трубах.
- Сифон – это необходимый элемент для унитазов любой конструкции. У него есть два основных предназначения: отвод воды и продуктов жизнедеятельности, а также защита от проникновения неприятных запахов в помещение. Последнее становится возможным благодаря особой форме сифона – его корпус образует изгиб, в котором постоянно находится небольшое количество воды, служащей своеобразным барьером. Сифон для чаши Генуя следует выбирать в зависимости от отвода унитаза: они бывают горизонтальные, косые и вертикальные.
- Рассекатель – это насадка на излив смесителя или на душевую лейку, которая обеспечивает оптимальную плотность и направление струи воды. Часто используется для унитазов с функцией гигиенического душа или для биде.
- Система инсталляции – это жесткая подвесная конструкция, соединяющая все элементы чаши Генуя. Такие системы производятся из прочных, антикоррозийных материалов и выдерживают нагрузку в несколько сот килограмм. Система инсталляции обычно монтируется на капитальную стену и скрывается за перегородкой. Видимыми остаются лишь кнопки смыва.
Статья по теме: 3д фото обои на стены: в детские, черно белые, ремонт для спальни, комбинируем комнаты, цветы, можно ли клеить с розами в интерьере, видео
Выбор сифона
Для установки «Чаши Генуя» потребуются следующие инструменты: «болгарка», перфоратор, а для некоторых работ – паяльник полипропиленовых труб. Перед тем, как приступить к работе, следует иметь в наличии:
- Напольный унитаз.
- Сливной бачок.
- Сифон (форма зависит от типа подключения).
- Рассеиватель (для приборов со специальной системой слива).
- Краны, шланги и канализационные трубы, отводы.
- Песок, цемент или уже готовая сухая смесь.
Еще на этапе проектирования установка напольного унитаза требует определенного расположения центральной канализационной магистрали. Но если планировалась установка «компакта», а позднее было принято решение о «врезке» напольного унитаза, то задача вполне решаема.
Каждый последующий этап должен сопровождаться «примеркой» с установкой сифона – сливное отверстие унитаза должно совпадать с осью будущей трубы слива, а корпусом чаши можно было свободно манипулировать.
Очень важно правильно определить месторасположение водопроводной трубы и сливного канала. Следует заранее разметить место для бачка, чтобы как можно компактнее подвести коммуникации
- чугунные сифоны — получили широкое распространение и популярность, благодаря своей долговечности, надежности. Такие комплектующие выпускаются из чугуна высокого качества в соответствии с ГОСТ. Чугунные сифоны имеют высокие технические характеристики, такие как: долговечность эксплуатации, функциональность, стойкость к воздействию агрессивной водной среды. Такие конструкции легки при монтаже, не требуют больших финансовых затрат;
- стальные сифоны — производятся из высоколегированной стали по ГОСТу. Такое устройство намного тоньше, а поэтому и легче чугунного, а также на порядок дешевле. Они удобны при установке, выпускаются разных видов;
- пластиковые сифоны — изготовлены из высокопрочного пластика в соответствии с ГОСТ. У пластиковых комплектующих есть большое преимущество перед стальными и чугунными конструкциями за счет еще более легкого монтажа. Пластиковый сифон крепится к трубе муфтой без всяких дополнительных уплотнителей. Однако минус у них есть – невысокий срок службы. Также они достаточно сильно подвержены агрессивным воздействиям, таким, как повышенная кислотность воды.
Предлагаем ознакомиться Карниз своими руками — 80 фото создания красивых и практичных карнизов для штор Если помимо подключения унитаза, будут подключаться и другие сантехнические приборы, то их тоже следует учитывать при компоновке узла. После прокладки водопроводной и дополнительной канализационной веток монтируется сифон. Применительно к нашему случаю устанавливается сифон с горизонтальным подключением. При другой конструкции канализационного узла могут быть использованы косые и вертикальные модели гидрозатворов.
Перед тем, как произвести монтаж «Чаши Генуи», следует проверить герметичность соединений, и во избежание повреждений пластиковых элементов канализации, просыпать их песком с последующей утрамбовкой. Обязательно всю песчаную подушку пролить водой – это послужит лучшему уплотнению и исключит возможную просадку почвы.
