Банный чан своими руками

Процесс изготовления банного чана

До того, как начать сборку чана, следует составить точную схему с указанными размерами деталей. Есть несколько способов для этого. Например, можно воспользоваться специализированной программой, рассчитать все самому на листе бумаги либо применить самый распространенный метод.

Как определить геометрию заготовок для чана

Чтобы качественно сделать банный чан своими руками, рекомендуется для начала создать его макет, используя древесно-волокнистую плиту или картон. При этом лучше придерживаться размера, который меньше в 4 раза будущей конструкции, сохраняя все пропорции. Работа проходит следующими этапами:

Создается картонное дно чана с восьми углами;
Вырезаются квадратные стенки;
Подбирается угол наклона каждой вертикальной детали, а из квадратных деталей создаются трапециевидные таким образом, чтобы конструкция получилась без щелей;
Проводится сборка модели;
По полученному макету создаются эскизы, а размеры переносятся на чертеж.

Раскроечные и сборочные работы

Важно помнить, что во время переноса размеров со схемы на реальные листы из стали необходимо добавлять припуски в местах стыков с соседними элементами. Большая часть работы проводится с использованием болгарки и отрезного круга для металла, но в некоторых этапах нужно применять электролобзик

Например, он может понадобиться во время создания кривых линий.

После того, как размеры перенесены, лучше проверить их еще раз, сверив с макетом. Во время использования болгарки следует быть предельно внимательным, чтобы не допустить ошибочных отклонений от схемы.

Прежде, чем начать варить детали, собирается стапель из трубы квадратного сечения в 3 сантиметра. Работа по конструкции начинается с восьмиугольного днища. Сначала варят его, а затем по нему аккуратно распределяют боковые стенки, постепенно устанавливая по одной паре, детали которой смотрят друг на друга с противоположных сторон. Для удобства используют дугу, при помощи которой элементы подгибаются, а затем их можно сваривать с дном котла. Благодаря такой процедуре создается перевернутый чан. Все его швы нужно качественно проварить, оббить от шлака, зачистить при помощи шлифовальной машины, чтобы поверхность конструкции была максимально качественной.

Проверка банного чана на стойкость

Прежде, чем начать конструкцию отделывать, очень важно проверить ее на уровень герметичности и термостойкости. Для этого можно использовать шлангу либо уже проложенный выход банного водопровода

Чтобы вода смогла сливаться, следует в дно чана вварить трубу из металла по типу Г-образного колена с 2-сантиметровым сечением.

Горизонтальная часть не должна выступать за пределы конструкции, иначе это может привести к травмам. С торца трубы устанавливается бронзовая вентильная головка, так как она обладает высокой теплоемкостью.

Чтобы провести испытание чана на прочность, необходимо уложить на его дно решетку из дерева и балласт из металла. Вес должен составлять не меньше 180 кг. После этого в емкость наливается вода до самого края и ждем около двух часов. Если за этот промежуток времени не появились трещины или протечки, можно приступать к разведению сильного костра под конструкцией. Как правило, от такого нагрева она начинает издавать скрипы и трески, но это не страшно. Самое главное, что не должно быть, так это расслоений в швах в точках соприкосновения с костром.

Если изделие после всех этих испытаний осталось целостным, можно приступать к его отделке.

Отделка и облагораживание банного котла

Нержавеющая сталь не нуждается в большей отделке, чем полировка. Но обычную сталь необходимо фосфатировать и воронить. Проще всего достичь защитную пленку можно путем нанесения тонкого слоя машинно-растительной масленой смеси. Емкость изнутри рекомендуется сначала хорошо отполировать, а затем пройтись силиконовым средством. Черный металл может ржаветь. Чтобы этого избежать, чан следует держать все время наполненным водой. Если тонко покрыть конструкцию металлическим никелем, то чан будет эффективно защищен. Но для этой процедуры необходимо обладать некоторыми гальванохимическими знаниями.

После всех этих работ можно приступать к установке перил и мест для сидения, используя дуб либо липу. Эти материалы нужно затем отполировать и обработать силиконовым лаком.

Выбор материала

Внутреннюю поверхность и камни на дне не покрывают лакокрасочными составами

Материал изготовления бочки влияет на время эксплуатации. Используют металлические резервуары, чтобы стенки могли выдерживать нагревание до высокой температуры снаружи, одновременно с понижением показателей внутри с помощью воды. Купели с подогревом традиционно выполняют из нержавейки и чугуна.

Внутреннюю поверхность не покрывают лакокрасочными составами, т. к. слой постепенно отделяется частичками, отпадает. Воду после использования удаляют с помощью шланга, а стенки внутри чистят щеткой с металлическими зубьями. На поверхности при следующей заливке воды могут появиться кусочки отслоившейся краски. Раскладку из камней на дне также не красят, их регулярно вынимают, чистят и ополаскивают.

Чугунный чан для бани

Чугун удобен и неприхотлив в использовании в летнюю жару и зимой. Сплав отличается устойчивостью к внешним воздействиям, почти не подвергается коррозии, хорошо проводит тепло. Не портится от действия прямого пламени, поэтому используется долго (до 15 лет), не теряя при этом прочности.

Емкости для купания производят литьевым методом, когда сплав заливают в форму. Остывший металл имеет гладкую поверхность без швов, что позволяет избежать деформации при нагревании. К недостаткам относят длительное время нагревания и хрупкость. Для установки нужен подъемный кран, т. к. чугунный резервуар отличается большим весом.

Банный чан из нержавеющей стали

Пользуется спросом у владельцев банных комплексов из-за быстрого нагревания и поддерживания постоянной температуры, что позволяет экономить топливо. Чан готовят из нескольких частей, которые сваривают между собой. Есть резервуары из черной стали, но нержавейка не разрушается от коррозии, поэтому практичнее. Ухаживать за внутренней поверхностью легко.

Сборку из нержавеющего металла доверяют опытным сварщикам. Если опыта нет, лучше использовать обычную сталь, с соединением которой справится начинающий специалист. Установку можно проводить своими силами, т. к. чан из нержавейки весит немного.

Правильный выбор, какой материал лучше

Сразу стоит сделать оговорку, нет смысла даже пытаться делать своими руками в кустарных условиях чугунный банный чан, не получится ни сварить электросваркой, ни тем более отлить в полукустарных условиях без специального оборудования.

Кроме того, чугунный чан – не самое лучшее приобретение для банного отдыха. Сплав железа с углеродом, которым является чугун, ржавеет и гниет не хуже китайской стали, а если еще и установить его на подиуме, выложенном из бута или кирпича, то обслуживать его будет достаточно сложно.

Греется чугунный банный чан в 2-3 раза дольше стального котла, то есть растапливать его нужно будет за 4-5 часов до бани. Единственным преимуществом такой конструкции является очень удобная округлая форма, с гладкой криволинейной поверхностью, без углов и сварочных швов.

В условиях гаража или частного дома чан для бани можно сделать из нержавейки листовой конструкционной стали. Считается, что банный котел из нержавейки получается более стойким и долговечным, но для его сборки потребуются услуги профессионального сварщика. Из обычной стали банный котел можно вполне сварить и собственными руками.

Процесс изготовления

Сделать банный чан на дровах своими руками сможет каждый желающий, единственное, что этот процесс сложный, и для его осуществления потребуется запастись не только нужными инструментами, материалом, но и терпением. Перед тем как сварить из листового материала ёмкость для купания, нужно построить модель её корпуса из ДВП или листов картона, используя ранее подготовленные схемы и чертежи. Модель уменьшают в размерах в несколько раз.

Вначале выкраивается днище чана в виде многогранника, потом квадратные боковые стенки. Далее, выбирается нужный угол наклона отдельно для каждой стенки и собирается модель — если раскладка сделана верно, то получится единая конструкция без зазоров и можно приступать к выполнению следующих этапов.

Раскройка и сборка

Все размеры и схемы с чертежей переносятся на листы металла, при этом важно не забывать оставлять небольшой припуск на линии разреза. Раскройку лучше всего выполнять при помощи «болгарки», небольшие же криволинейные элементы можно быстро вырезать электролобзиком

Это очень ответственная работа, которая требует аккуратности и не допускает никаких отклонений от разметок. Чтобы в дальнейшем при сборке конструкции не возникло проблем, рекомендуется после раскройки тщательно проверить размеры во всех точках и обязательно их сравнить с расстояниями на картонном макете. Перед сварочными работами следует собрать специальную подставку из стального проката. Первым сваривается шести- или восьмиугольник, его внутренний периметр должен обязательно совпадать по габаритам и форме с контурными кромками. После того как многоугольник сварили, его размещают на ровной твёрдой поверхности и попарно на него устанавливают заготовки боковых стенок. Каждая пара противоположных стенок прихватывается сваркой к подготовленному дну. В итоге получается ёмкость для купания, перевёрнутая кверху дном, после чего делается её развёртка. Завершаются работы провариванием швов и монтажом опорной рамы.

Проверка конструкции на устойчивость. До того как обшить чан доской, следует собранную конструкцию проверить на стойкость к нагреву и герметичность. Заливать воду в ёмкость можно при помощи проложенного водопровода из ванны через шланг. Для того чтобы потом вывести воду с чана, нужно в донной части предварительно вварить колено из металлической трубы. Купель необходимо установить на площадке таким образом, чтобы её выступающие части не мешали и не были травмоопасными.
Испытание банного чана осуществляют следующим образом: на его дно укладывают металлический балласт и деревянную решётку, вес которых не должен превышать 180 кг. Затем ёмкость наполняют полностью водой и оставляют в таком состоянии стоять несколько часов. Если за это время чан не дал протечек и трещин, то можно разводить костёр. Иногда такие чаны устанавливают с небольшой печью, что упрощает их обслуживание.
При сильном нагревании сваренная конструкция может первое время трещать на швах, но это не считается дефектом, главное, чтобы на корпусе не возникло расслоение швов.

Обработка и декорирование. После того как чан прошёл испытание на прочность и герметичность, можно смело приступать к его облагораживанию. Если для изготовления корпуса выбиралась нержавеющая сталь, то достаточно только пройтись по ней полировкой. Чан, изготовленный из обычной стали, подвергают воронению или фосфатированию. Можно просто применить защитную плёнку — для этого металл покрывают смесью, состоящей из растительного и машинного масла, после чего его обжигают. Что же касается внутренней части ёмкости, то её желательно покрыть плёнкой силикона или отполировать — такая обработка защитит металл от появления ржавчины.
Завершается всё установкой внутри чана сидений и заделкой верхних кромок. Не помешает также расположить рядом с конструкцией защитные перила. Их можно изготовить из дерева, отдавая предпочтение липе или дубу. Сидения полируются, и материал, из которого они изготовлены, обязательно пропитывают влагоустойчивым лаком.

Установка. Перед монтажом чана на площадку следует тщательно выровнять территорию и обсыпать её ровным слоем гравия. Лучше всего разместить купель под навесом, который бы был защищён от воды, стекающей с крыши, и ветра. Поскольку изготовленный чан обладает большим весом и размерами, он может быть неустойчивым. Поэтому его рекомендуется дополнительно устанавливать на металлическую крестообразную конструкцию.

Разновидности

Существует целый ряд разновидностей сооружений. На рынке представлены купели, банные чаны с подогревом, на бревнах, подвесные и большие по своим размерам варианты. При выборе конструкции рекомендуется руководствоваться собственными предпочтениями, а в некоторых случаях — медицинскими показаниями. Подвесные чаны могут стать оригинальным вариантом. Необходимо помнить о том, что такое устройство соорудить самостоятельно почти не представляется возможным, поскольку требуется задействование специализированной техники и инструментов. При возведении такой конструкции необходимо соблюдать базовые правила безопасности.

Для подогрева бани используется как древесина, так и обычные металлические печи. Наиболее безопасный — второй вариант. В первом случае стоит внимательно следить за степенью нагретости конструкции, поскольку не исключено получение ожогов. Чаны еще отличаются размерами. Здесь стоит останавливать свой выбор исходя из количества человек, которые будут пользоваться такого рода сауной под открытым небом. Купели — это классический вариант.

Виды купелей и их конструкция

На Руси крестьяне для водных процедур использовали простую бочку, ну а сегодня благодаря разнообразию и доступности строительных материалов можно построить купель любой формы, габаритов, а также установить различные приспособления, которые сделают процедуру омовения еще приятнее.

Купель может быть круглой, овальной, угловой, квадратной, прямоугольной или многоугольной. Установка допустима в моечном отделении бани, внутри застекленной веранды/террасы, под отдельным навесом или просто рядом с баней на участке.

Кроме того, купелью называют обливное ведро. Его крепят к стене и подключают к водопроводу. Внутри емкости находится поплавковый механизм, который предотвращает переполнение. Такая купель самая бюджетная и компактная из всех имеющихся моделей.

Таблица. Классификация купелей по материалу изготовления

Как выбрать?

Чтобы выбрать банные чаны для дачи, стоит учесть, сколько средств хочет потратить будущий обладатель такой конструкции, каково основное предназначение сооружения, где оно будет располагаться, на сколько человек рассчитывается место для проведения водных процедур. Дешевый вариант — изготовление конструкции из чугуна, но это далеко не самое практичное решение, поскольку чугунное устройство будет прогреваться намного дольше, нежели из металла.

Прежде всего рекомендуется руководствоваться тем, насколько долго планируется использовать в дачных условиях такое место для отдыха, есть ли возможность для ухода за поверхностью сауны, будет ли она использована исключительно в летнее время. Также перед покупкой стоит продумывать, будет ли это чан на 1 человека или, например, сразу на 4. От этого станет зависеть как размер устройства, так и его технические характеристики.

Как сделать своими руками?

Прежде чем самому подготавливать чертежи, необходимо определиться с размерами будущего устройства. Желательно описать максимальное количество деталей, а также обозначить необходимые инструменты для проведения строительных работ. Перед раскроем нужно правильно вычислить габариты банного инвентаря. В процессе заготовки делается шестигранник из металла (чугун — исключение). Банный чан — это многогранник. Замеры могут быть разными. Минимальная допустимая глубина составляет 60 сантиметров. Необычное решение — изготовление конструкции из бочки.

К основным преимуществом многогранной формы конструкции относятся:

схема сварки и предварительной заготовки выглядит намного проще;
если был допущен брак в металле, то любой выкроенный сектор без проблем будет заменен;
на плоскую стенку намного удобнее опираться, особенно если сравнивать с полукруглой конструкцией.

Подготовительный этап

На первом этапе проводятся замеры, делается чертеж. Стоит выяснить, на сколько человек будет рассчитана конструкция, какие детали в ней будут присутствовать. После того как становится ясна раскладка, продумывается инструментарий.

На подготовительном этапе важно тщательно выяснить для себя будущую геометрию сооружения. Лучше изготовить небольшую модель из бумаги, а после параметры масштабировать в процессе строительства

Правильность будущей конструкции легко определить по тому, сходятся ли все швы, нет ли лишних щелей, соблюдается ли баланс и соответствует ли размер заготовленным чертежам.

Инструменты и материалы

До того как приступить к изготовлению банного чана в домашних условиях, нужно побеспокоиться о наличии соответствующего оборудования, в частности, это касается электросварки. Кроме этого, понадобится «болгарка» с отрезным кругом по металлу и электролобзик, которым можно вырезать криволинейные детали. Что же касается выбора материала под корпус, то сделать его сложно. Так, чугунный чан греется в несколько раз дольше, чем стальной, но обладает удобной закруглённой формой без углов и гладкой поверхностью.

Чтобы банный чан надёжно прослужил долгий срок, специалисты рекомендуют выбирать для его корпуса нержавейку в виде листовой стали. Этот материал обладает прочностью и устойчивостью к температурным перепадам. Единственное, что сборку чана из нержавейки сможет выполнить только профессиональный сварщик. Если опыта в подобных работах нет, то лучше выбирать обычную сталь, которую сможет сварить даже начинающий мастер.

Как определить геометрию заготовок для чана

Проше всего построить модель корпуса будущего банного котла из картона или ДВП, соблюдая пропорции и масштаб уменьшения размеров в 4 раза:

В первую очередь выкраиваем из картона восьмиугольное днище чана;
Вторым этапом вырезаем боковые стенки в виде квадратов. Сторона заготовки принимается равной большому основанию трапеции по чертежу, увеличенной на 20%;
Выбираем необходимый угол наклона каждой стенки относительно заготовки и подрезам квадратные заготовки в трапециевидные.

Если раскройка выполнена правильно, то все детали макета будущего банного котла должны сойтись в одну конструкцию, без щелей и зазоров. Остается только составить эскизы раскройки стенок и перенести размеры на чертеж.

Раскроечные и сборочные работы

При переносе размеров с чертежа на стальные листы всегда нужно оставлять припуск на линию разреза. Большую часть раскроечных работ выполняют с помощью болгарки с отрезным кругом по металлу, лишь небольшие криволинейные детали можно вырезать электролобзиком. После раскройки нужно обязательно проверить размеры в контрольных точках заготовок и сравнить их с расстояниями на макете. Разрезание больших трапеций, особенно из нержавеющей стали, требует особой аккуратности, так как ручная работа с болгаркой не исключает ошибок и отклонений от разметки.

До начала сварочных работ потребуется собрать сборочный стапель или подставку из стального проката — квадратной трубы, сечением 30 мм.

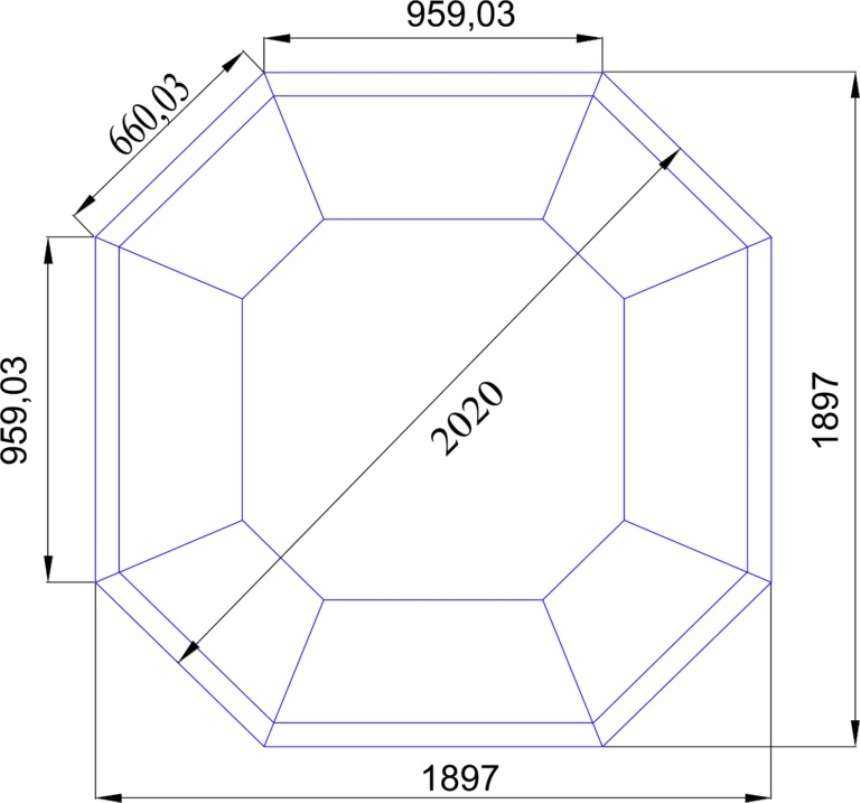

В первую очередь по чертежу сваривают восьмиугольник, внутренний периметр которого по размерам, профилю и форме должен совпадать с контуром верхней кромки банного чана.

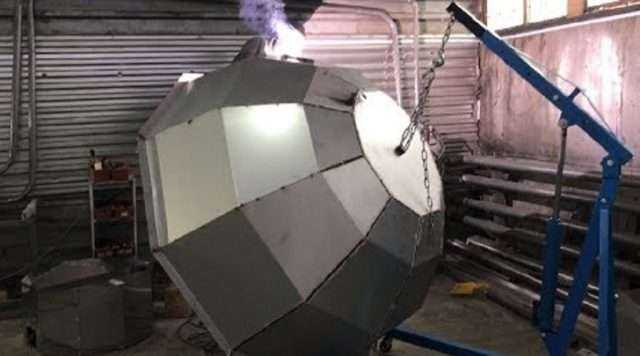

Сваренный восьмиугольник укладывают на ровной площадке и последовательно устанавливают на него попарно заготовки. Каждую пару из противоположных стенок подгибают дугой и прихватывают сваркой к готовому днищу котла. Получается банный чан, перевернутый кверху дном. После установки всех деталей банного чана проваривают все швы и монтируют оставшиеся части опорной рамы.

К сведению! После завершения сварочных работ все швы оббиваются от шлака, зачищаются шлифмашинкой до максимально достижимого качества поверхности.

Установка чана

Перед монтажом чана на площадку следует тщательно выровнять территорию и засыпать её ровным слоем гравия

Перед монтажом площадь выравнивают, делают трамбованную подсыпку из гравия. Лучше поставить купель под навесом для защиты от непогоды и чужих взглядов. Под дно делают фундамент из бетона и подставку в форме крестообразной конструкции из металла. Резервуар не должен перевернуться при добавлении воды и нахождении человека. Предусматривают удобный подход к чану, лестницу для поднятия.

Перед внутренними работами проверяют герметичность и стойкость к нагреванию. В чан шлангом заливают воду, а выводят через вваренное колено в нижней части. Наполненный водой резервуар с металлическим балластом на дне и деревянной решеткой (не больше 180 кг) оставляют на полдня для выявления протечек. Если их нет, разводят огонь.

Обзор видов

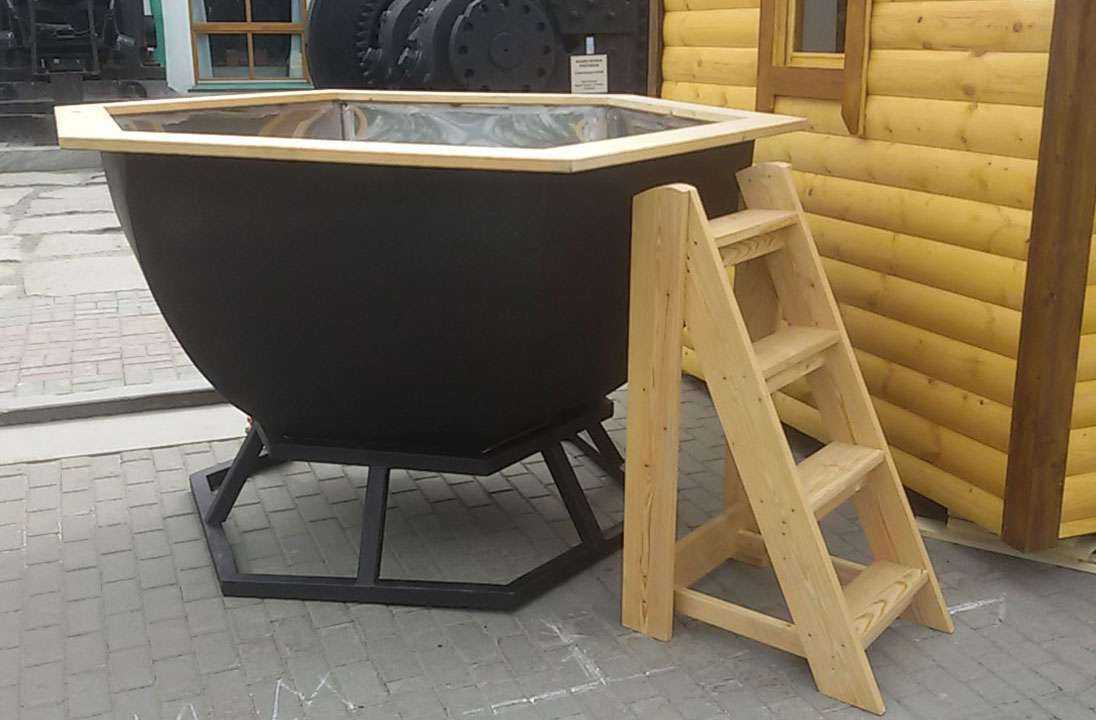

Конструкция банного чана может быть разной – в зависимости от формы, места нахождения и наличия дополнительных элементов. Есть две основные категории – подвесные и встроенные установки. Чан можно поставить как снаружи, так и внутри, зачастую его монтируют под открытым небом на свежем воздухе.

Встроенные

Такая конструкция монтируется на построенном постаменте, который сделан из профилированной трубы. В некоторых чанах он может закрываться и быть облицован декоративным материалом, который обладает пожаростойкостью. Зачастую это кирпич, терракотовая плитка или камень. Под конструкцией готовится место для очага либо встраивается печь, чтобы поддерживать температуру воды в емкости. По правилам она должна достигать 45 градусов по Цельсию, так как это наиболее комфортно в зимнее время.

Изделие предлагается в нескольких размерах, поэтому для начала необходимо определиться, сколько человек нужно размещать. Внутри устанавливаются скамьи из натурального дерева, у них удобные спинки, а в некоторых моделях имеются подлокотники.

Подвесные

Такие банные чаны подвешиваются на цепях и крепятся к треногам, которые могут быть и металлическими, и деревянными. Опорами служат семиметровые бревна, так как они способны выдерживать вес чана. Этот вариант подходит для парения на свежем воздухе, ведь оно оказывает молодильный эффект, к тому же контраст весьма приятный, особенно если это зимнее время. Уличный привлекает многих, поэтому если есть свободное место на участке, то можно установить конструкцию, подогреть воду на костре и наслаждаться банными процедурами.

Что касается размеров купальни, есть несколько вариантов, однако практически каждый изготавливается с восьми гранями

Параметры влияют на вместительность, поэтому следует обратить внимание на диаметр. Показатель глубины общий: у малого, среднего и большого – 1 м. Максимальная вместительность – десять человек, диаметр такого чана достигает 2,5 метра

Емкость среднего размера подходит для шести-восьми людей, диаметр равен 2,25 м, а у малого – 1,9 м, поэтому он будет комфортен для купания четырех-шести отдыхающих

Максимальная вместительность – десять человек, диаметр такого чана достигает 2,5 метра. Емкость среднего размера подходит для шести-восьми людей, диаметр равен 2,25 м, а у малого – 1,9 м, поэтому он будет комфортен для купания четырех-шести отдыхающих.

Закупка материалов

Первые отличия ждут вас уже на этапе закупки.

Компании, производящие чаны в большом объёме, зачастую имеют договорённости с поставщиками, и благодаря регулярным закупкам больших объёмов материала, получают от поставщиков хорошую цену.
Также, крупные компании следят за качеством закупаемого материала и тщательно выбирают поставщиков, обычный человек потратит нерентабельно много времени, чтобы так досконально изучить рынок.
И ведь банный чан это не только металл для чаши и деревянная обшивка!
Пропитки, крепежи разных видов, которые не заржавеет в воде, трубы, кран, дымоход, дверца печи, колосник… Придётся помотаться по городу, чтобы просто собрать этот набор, не говоря о качестве. А если вы живёте в небольшом городе?! Вероятно, придётся заказывать всё из других городов.

Установка чана

Перед монтажом чана на площадку следует тщательно выровнять территорию и засыпать её ровным слоем гравия

Подготовка

Сделать банный чан своими руками сможет каждый желающий, хотя это не так и просто, как может показаться на первый взгляд. Прежде всего стоит всё хорошо просчитать, чтобы избежать полукустарного изготовления

Также важно подобрать соответствующее место для установки купели и определиться с формой и размерами его конструкции. Огромную роль играет и выбор материала для корпуса чана, который необходимо обязательно покрыть защитным слоем

На подготовительном этапе также продумывают схему слива воды, проведение водопровода и внутреннее обустройство подставками для ног и сидениями

На подготовительном этапе также продумывают схему слива воды, проведение водопровода и внутреннее обустройство подставками для ног и сидениями.

Инструменты и материалы

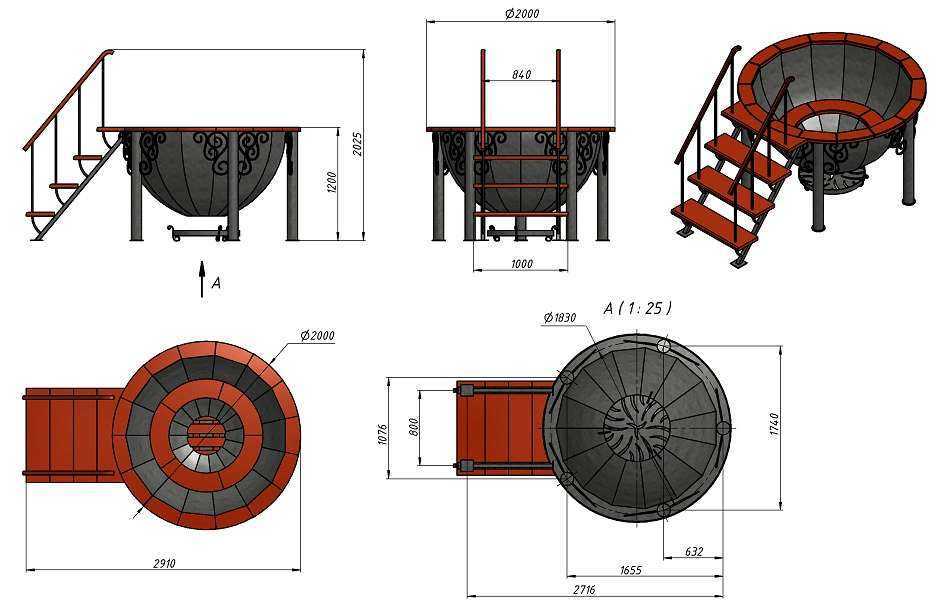

Чертежи и размеры

После того как с материалом изготовления и местом установки банного чанна всё решилось, следующим пунктом в подготовительном этапе строительных работ считается создание чертежей, по которым в дальнейшем и будет изготовлен чан. Для начала необходимо набросать эскизы и подобрать более подходящую форму для будущей конструкции. Из металлического листа делают чаще всего огромные ёмкости в виде шести- или восьмигранников, то есть купель получается некруглой.

Что же касается размеров, то желательно их выбирать побольше, поскольку миниатюрные конструкции будут неудобными в пользовании. Специалисты рекомендуют выбирать стандартные размеры, при которых диаметр равняется от 220 до 260 см, глубина – от 60 до 80 см. Помимо этого, при выборе размеров следует учитывать вместительность купели (сколько человек сможет в ней купаться).

Завершающим этапом подготовительных работ считается создание чертежей, которые должны нести полную информацию о размерах и форме будущего чана. По составленным чертежам просчитывается расход материала и выполняется его закупка.
