Виды водосточных систем
Система водостоков имеет два признака классификации, которыми определяется технология ее монтажа:
1. По способу изготовления – самодельная, промышленная.
Кустарного производства, т.е. самодельный водосток с крыши. В пользу этой системы говорят такие факты, как возможность сделать красивый и необычный водосток своими руками. Изготовление самодельной системы не сопряжено со значительными затратами. Кроме того, её можно монтировать по удобной для пользователя схеме. Безусловный недостаток в необходимости постоянного обслуживания, поскольку водостоки обычно делают из оцинковки, которая быстро прогнивает. Среди условных недостатков – сложность стыковки отдельных элементов и посредственный внешний вид.
Заводского производства (фабричная). Этот способ предполагает выдерживание всех стандартов и параметров. Т.е., при необходимости можно без проблем стыковать различные элементы с разных поставок одного производителя.
2. По применяемому материалу – пластиковая, металлическая.
По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).
Преимущества пластиковых водостоков:
невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации;
не подвержены коррозии;
клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне;
прочность;
малый вес;
рабочий температурный режим -40°С +70°С;
простота монтажа;
наличие разной цветовой гаммы;
большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.
Недостатки водостоков из ПВХ:
пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом;
ремонтная непригодность. Разрушенный элемент невозможно восстановить;
пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов;
высокий коэффициент линейного расширения.
Преимущества металлических водостоков:
прочность;
надежность;
выдерживают значительные снеговые нагрузки и прочие воздействия внешней среды;
не поддерживают горение;
рабочий температурный режим -60°С +130°С;
стабильность размеров.
Недостатки водостоков из металла:
высокая стоимость;
значительный вес всей системы;
сложность монтажа;
малый выбор цветов;
появление ржавчины при повреждении защитного слоя (исключение – водосточная система из меди);
незначительное количество элементов делает ее пригодной только для монтажа на крыши имеющие углы в 90°.
Какая водосточная система лучше, пластиковая или металлическая, трудно ответить однозначно, всё зависит от конкретных условий эксплуатации и прочих факторов. В любом случае, выбор водосточной системы должен базироваться на показателях качества, а не цены.
Основные ошибки установки водостоков на крыше
Неопытные специалисты кровельных работ часто допускают ошибки, приводящие к ухудшению функционирования водосточной системы. Основные:
- Мало кронштейнов. Конструкцию надо надёжно защитить от выгибания, которое случается при сильном дожде или снеге. Металлические детали допускают расстояния между собой до 60 см, а пластиковые — до 50.
- Неправильное соединение муфт. Слишком слабом соединение деталей приведёт к протечке. Однако усердствовать не стоит — можно повредить металл. Лучше использовать муфты с ограничителями.
- Неподходящий уклон жёлобов. Если уклон более 5 мм на 1 метр, то вода с крыши не будет попадать в лоток. При меньшем влага скапливается, а устройство забивается.
- Жёлоб проложен близко или, наоборот, далеко. Стоит приложить что-нибудь плоское к кровле, продолжая её на 2-2,5 см. На этом расстоянии должен быть проложен карниз — он будет собирать воду, но его не повредит сходящий снег.
При создании водосточки важно всё. От выбора материала до монтажа
В худшем случае трубы через несколько сезонов потрескаются или деформируются, а жёлоба забьются. На устранение последствий ошибок придётся потратить достаточно сил и финансов.
В чем преимущества?
Почему при сравнении бетонных и пластиковых лотков для системы ливневой канализации большинство застройщиков выбирают детали из полимерных материалов? Дело в том, что лотки из пластика намного удобнее, ведь они прочные, легкие и имеют доступную цену. Особенно выгодно использовать такие детали при постройке дождевой канализации на участках у частных домов и дач, так как в этом случае не предполагается серьёзных физических нагрузок на систему водоотведения.
Совет! Лотки пластиковые оснащают не только горизонтальной, но и боковой системой крепления, поэтому с их помощью можно будет легко выполнить поворот. Кроме того, при необходимости можно осуществить соединение лотка с канализационной трубой. Это бывает необходимо, если строится смешанная ливневая канализация, когда часть системы прокладывается под землей.
В отличие от обычных бетонных лотков изделия из пластика обладают идеально гладкой внутренней поверхностью. Поэтому ливневый поток движется свободно без гидравлического сопротивления. Кроме того, отсутствие на дне и стенках шероховатостей существенно снижает риск засорения системы песком и илом.
Однако основным преимуществом пластиковых лотков, которое выгодно отличает их от бетонных аналогов, является их небольшой вес, что существенно облегчает транспортировку, погрузочно-разгрузочные работы и монтаж. Пластиковые детали, в отличие от бетонных, легко поддаются обработке, их очень просто можно укоротить или обрезать под нужным углом.
Ливневая канализация дома: лотки, колодцы, трубы, монтаж своими руками
Ливневая канализация предназначена для отведения дождевой и талой воды от самого дома, а также гаража, дорожек и площадок с твёрдым покрытием. Какой тип канализации предпочесть, из каких функциональных элементов составить, как самостоятельно спланировать и установить такую систему, мы расскажем в этой статье.
Ливневая канализация нужна для отвода дождевой и талой воды от фундамента дома, хозяйственных построек и двора. Наибольшая площадь водосбора — крыша — должна быть по периметру оснащена желобами и водосточными трубами, из которых вода поступает в ливневую канализацию — систему водоотведения, представляющую собой сеть каналов с элементами функционирования системы.
Самостоятельный монтаж
Выполнить монтаж системы водоотвода своими руками не так трудно, как это может показаться. Самый ответственный момент – это расчеты всех значений и подбор изделий с нужными параметрами, а уж их установка осуществляется сравнительно легко.
Подготовка траншеи
Часто под стоки прокладывают бетонные каналы в виде бетонного слоя на дне ямы и боковых опор. Каналы делают с уклоном для обеспечения самоотвода воды. При этом, длина траншеи должна быть равна протяженности всей системы, ширина – больше ширины стока на 20 сантиметров. Глубину делают равную высоте желоба с решеткой плюс бетонный слой и 5 миллиметров расстояние до поверхности.
Месторасположение траншей можно пометить шнурами. После того, как траншеи готовы, их засыпают песком слоем в 10-15 сантиметров, затем тщательно трамбуют. Сверху на песок заливают бетонный раствор слоем толщиной в 10 сантиметров. Только после этого можно монтировать лотки.

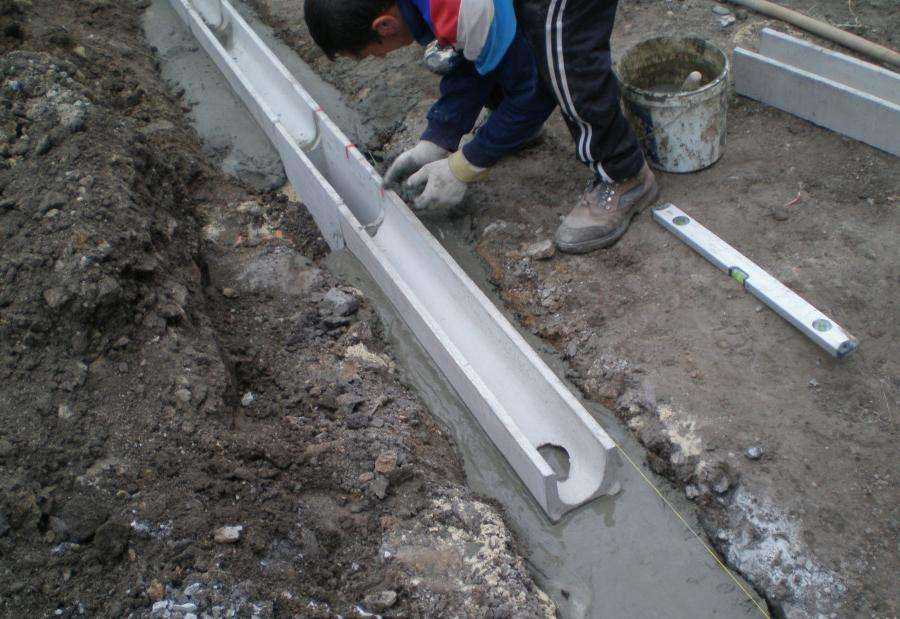

Укладка лотков
Лотки укладываются по определенной технологии. Несмотря на то, что сам процесс достаточно простой, не стоит игнорировать ни один из этапов.
Последовательность укладки лотков:
- Выкладка стоков вдоль каналов, выбор самой высокой точки траншеи.
- Установка желоба на еще свежий бетон, чтобы при нагрузках элементы не смещались. Обязательно нужно выдерживать определенный уровень наклона при монтаже.
- Когда смонтированы 2 лотка, нужно обеспечить герметизацию стыков жгутом из любого мягкого полимера, потом залить бетонным раствором.
- В центре траншеи устанавливают лоток, а чтобы удалять остатки бетона было легче, по окончании накрывают пленкой из полиэтилена.
- Бетонной смесью заливают расстояние между лотками и бортами траншеи.
- Все углы также обрабатывают герметиком.
- Если планируется сверху на систему водоотвода стелить асфальт, желательно накрыть траншеи древесноволокнистыми плитами.
- После того, как лотки установлены, все боковые пространства аккуратно засыпают смесью песка и гравия, трамбуют тщательно (можно также залить бетоном вместо засыпки).
- После того, как все утрамбовано (если бетон заливали, то он должен застыть), верхние части стоков накрывают решетками. При необходимости выполнения угловых соединений решетки аккуратно пилят пилой с алмазным диском.
Бетонные стоки для воды – качественные и прочные изделия, благодаря которым можно быстро и легко смонтировать эффективную систему отвода воды, гарантируя комфорт и безопасность эксплуатации территории и находящихся на ней объектов.
Из каких материалов изготавливают водосточные системы
Как правило, водосточные конструкции бывают металлическими, пластиковыми, либо применяют комбинирование материалов, когда элементы из металла покрывают полимерами. Все материалы имеют свои достоинства и недостатки.
Металлические водостоки
Металлические элементы выполняют:
1.из стали.
2.из алюминия.
3.из меди.
Оцинкованные изделия из стали стоят недорого, имеют долгий срок службы, переносят большие перепады температур, не портятся под воздействием солнца.
Полимерное покрытие
Металлические водосточные системы, покрытые полимерными материалами широко применяют для установки на кровле, выполненных с помощью металлочерепицы. Материал крыши и водостока имеют одинаковый срок износа, следовательно, замену всей кровельной конструкции придется делать в одно время.
Водостоки, вылитые из меди, украшают фасад здания и практичны в применении. Через некоторое время на поверхности образуется патина, и изделия не окислятся. Элементы водостока тяжелые и дорогие.
Пластиковые водостоки
Во время обустройства водостоков в загородном доме применяют изделия из пластика.
Как материал, пластик имеет свои плюсы:
1.Изделия выполнены качественно, имеют соответствующую цену. Элементы водостока из пластика стоят дороже металлических оцинкованных, но считаются более дешевыми по отношению к другим.
2.Пластик имеет большое разнообразие цветового решения.
3.Обладают шумоизоляцией.
4.Не подвергаются образованию коррозийных изменений.
5.Монтаж элементов легко произвести своими руками.
Из недостатков можно отметить, что изделия хрупкие, не переносят очень низкие температуры. Чтобы не перегружать водостоки из пластика во время сезонного таяния снега, нужно на кровле монтировать снегозадержатели.
Водостоки из пластика выполняют из винила и поливинилхлорида, которые специально для этой конструкции изготавливаются по особой технологии. Винил выдерживает крайние степени механического воздействия, способен после ослабления нагрузки восстанавливать свои формы, не ломается. Пригоден для районов с обильным выпадением снега, где нагрузка на водостоки способна поломать изделия из металла.
Защитные решетки бетонного водостока
Мы немного упоминали защитные решетки для водосточных желобов. Так вот, в комплект с водостоком могут входить три вида решеток:
- из чугуна (может быть с оцинкованной поверхностью);
- из нержавеющей стали, которая может быть покрыта оцинковкой;
- из прочного вида пластика.
На фото вы можете увидеть чугунную решетку, для желоба ЖБИ.
Обратите внимание! По конструкции решетки делятся на ячеистые или щелевые. Чем больше нагрузка на поверхность, тем крепче решетку нужно брать
Например, для парковки или заправки, требуется использовать решетку из чугуна или стали. А для пешеходного участка, достаточно пластиковой решетки для желоба
Чем больше нагрузка на поверхность, тем крепче решетку нужно брать. Например, для парковки или заправки, требуется использовать решетку из чугуна или стали. А для пешеходного участка, достаточно пластиковой решетки для желоба.
Виды бетонных желобов
Они бывают нескольких типов, и различаются по следующим параметрам: по глубине укладки в грунт, в зависимости от назначения ливневой канализации. Выпускаются экземпляры, выдерживающие разную нагрузку от А15 (1.5 тонны на метр) обычно их монтируют на пешеходных дорожках и тротуарах. Водосток бетонный с показателем F 90 способен успешно функционировать при давлении до 100 тонн на метр и задействован при сооружении аэродромов.
Существуют также лоток тротуарный прикормочный и телескопический. Первые устанавливаются возле автомагистралей с целью предотвращения размывания грунта. Вторые армируются стальными стержнями и чаще всего укладываются на склонах. Однако самыми распространенными подвидами продукции являются экземпляры, выпускаемые нашей фирмой, о которых пойдет речь ниже.
Водосток тротуарный открытый
Эти конструкции подходят для монтажа в сопряжении с плиточным покрытием в парках, аллеях, городских пешеходных зонах, где требуется достичь максимальной цветовой гармонии. По сути, они представляют собой тротуарную плитку, с равномерным углублением (желобом) по всей длине.
Водосток бетонный обычно выполнен в разных цветах, без проблем чистится. Он прост в укладке, ремонте, эксплуатации. Изделие не требует ухода и нанесения на поверхность дополнительного защитного покрытия. Однако в некоторых ситуациях при значительных потоках воды, небольшой глубины бывает недостаточно для эффективного отвода осадков.
Виды бетонных желобов
Классификация бетонных желобов для отвода воды на земле происходит по нескольким критериям. По типу прокладки коллектора различают стандартные горизонтальные лотки и изделия с вертикальным водосливом.
По типу назначения все ЖБИ желоба бывают:
- Ливневые. Используются вблизи строительных объектов и мест общественного назначения для качественного водоотведения дождевых стоков.
- Водопропускные. Применяются в строительстве самотечных каналов для отведения грунтовой воды.
- Телескопические. Предназначены для удаления излишков влаги канальным методом с дорожных склонов и мостов.
- Дренажные. Используются для монтажа системы водоотведения от подвалов зданий и цокольных этажей.
- Прикромочные. Применяются для устройства ливневки вдоль автомобильных трасс.
- Канализационные. Являются элементами канализационного коллектора.
При выборе нужного вида желобов стоит руководствоваться и их классом нагрузки. В зависимости от предназначения ливневки устанавливают более или менее усиленные лотки. Делят их на классы:
- А15: предназначены для использования на пешеходных тротуарах, велосипедных дорожках, в частных садовых владениях.
- В125: применяются на малых парковках, дорогах с низкой интенсивностью движения.
- С250: используются при умеренных нагрузках на дорогах или для бытового строительства. Стоимость таких желобов одна из самых низких.
- D400: применяются на больших парковках, дорогах с интенсивным движением и в зонах немасштабных промышленных объектов.
- Е600: предназначены для устройства системы водоотведения с железнодорожного полотна, крупных автобанов и автомагистралей, больших промышленных объектов.
- F900: самый мощный тип желобов, который применяется при устройстве ливневки на взлетных полосах.
Также все железобетонные лотки классифицируют по форме:
- U-образные;
- П-образные;
- трапециевидные;
- параболические.
Чтобы подобрать оптимальные желоба из бетона для устройства ливневой канализации, следует правильно рассчитать предполагаемый объем сточных дождевых вод. Он определяется СНиП 2.04.03-85 – для каждого региона имеется свой показатель объема стоков за год. Только после этого выбирается сечение лотков.
Достоинства и недостатки
Бетонным желобам присущи следующие положительные свойства:
- Низкая цена.
- Устойчивость к воздействию химических веществ.
- Коррозиеустойчивость.
- Высокая степень прочности.
- Влагонепроницаемость.
- Устойчивость к колебаниям температур.
- Цельность сооружения.
- Универсальность применения.
- Гладкая поверхность способствует эффективному отводу мусора.
- Изделие является экологически чистым.
- Нет замены по более низкой стоимости.
- Устройство системы в частном строительстве не требует значительных монтажных и земляных работ.
- Длительный срок эксплуатации (более 50 лет).
К недостаткам конструкции можно отнести:
- Большая масса затрудняет монтаж желобов.
- Высокая стоимость транспортировки лотков.
Рекомендации по обслуживанию
Чтобы система водоотвода работала эффективно, периодически очищайте ее от мусора. Для этого снимают защитные решетки и убирают фильтры из пескоуловителей. Фильтры и каналы промываются струей воды, чтобы убрать отложения, мусор, загрязнения. Выполнять очистку можно 1-2 раза в неделю. При эксплуатации в сложных условиях водоотвод очищают чаще.
| Класс нагрузки | Основа: ширина C / толщина Н, см | Марка бетонной основы |
| А15 | 10/10 | В25 |
| В125 | 10/10 | В25 |
| С250 | 10/15 | В25 |
| Класс нагрузки | Основа: ширина C / толщина Н, см | Марка бетонной основы |
| А15 | 10/10 | В25 |
| В125 | 10/10 | В25 |
| С250 | 10/15 | В25 |
| Класс нагрузки | Основа: ширина C / толщина Н, см | Марка бетонной основы |
| А15 | 10/10 | В25 |
| В125 | 10/10 | В25 |
| С250 | 10/15 | В25 |
| Класс нагрузки | Основа: ширина C / толщина Н, см | Марка бетонной основы |
| А15 | 10/10 | В25 |
| В125 | 10/10 | В25 |
| С250 | 10/15 | В25 |
Виды
Лотки из пластика для дождевой канализации выпускают нескольких видов. Рассмотрим, какие бывают варианты.
Универсальные
Эти детали полностью оправдывают свое название. Они могут использоваться на самых различных участках. Детали легко монтируются, их часто выбирают для организации ливневой канализации для дачи или приусадебного участка у дома. Их можно применять в тех случаях, когда глубина заложения элементов системы водоотведения стандартна.
Совет! Поскольку лотки сверху прикрыты прочными решетками, то их использование безопасно, даже в том случае, если на участке часто играют дети.
Глубокие
Если система отведения ливневых стоков, строится в местности, где осадки обильные, следует выбрать глубокие лотки. Эти детали способны отводить с территории большие объемы воды. Если в таких условиях установить детали с меньшей глубиной, то система водоотведения быстро выйдет из строя из-за заиливания.
Особопрочные
Отличие этих изделий из пластика – наличие дополнительных ребер жесткости. Такие элементы ливневой канализации рекомендуется применять:
- на автомобильных стоянках;
- на территории гаражей;
- на проезжей части.
Совет! Поскольку установка особопрочных лотков предполагается на общественных территориях, то модели оборудованы антивандальным креплением решеток.
Износостойкие
Это элементы ливневой канализации, которые созданы для эксплуатации в особо тяжелых условиях. Они рассчитаны на повышенные нагрузки, отличаются высокой прочностью, так как дополнительно укреплены стальными накладками. Этот вид лотков способен выдержать давление в несколько десятков тонн и обеспечивает быстрый отвод дождевой воды.
Блиц-советы
Чаще всего, монтаж водоотводных желобов осуществляется по периметру жилого дома, участка и близ гаража
Однако, не обязательно выполнять это условие, важно, чтобы устройство ливневой канализации осуществлялось там, где это наиболее необходимо.
Систему ливневой канализации можно монтировать с лотками для песка и без него. Если установка подразумевает использование такового, то подсоединение к канализационному сливу будет осуществляться через установку сборника для песка
Перед его монтажом, необходимо выбить заглушку. Если сборник песка не применяется, отверстие под слив вырезается непосредственно в лотке. Отверстие высверливается по контуру с 2 сторон, после чего, выбивается молотком с внутренней стороны.
Для устройства из железобетонных лотков угловых соединений, используют пилу. Чтобы создать угол, равный 100 градусам, на каждом соединенном желобе отрезают углы по 50 градусов. Распил осуществляется с захватом стенок изделия
Стыки герметизируют при помощи акрилового или битумного герметика.
Если планируются постоянные высокие нагрузки на водоотвод, бетонная прослойка под желобами не должна быть меньше 10 см.
Чтобы не допустить засорения водоотводной системы, рекомендовано проводить ее чистку каждые две недели.
При выборе изделия, рекомендуется обращать внимание на марку бетона, из которого изготовлены лотки. Наилучшими являются марки бетона В15, В20 и В25
Не менее важным является марка стали, которую используют для усиления конструкции. Лучше всего для этого подойдет класс А-1, А-3, ВР-1. Сечение стальных прутьев не должно быть меньше 8 мм.
Из чего изготавливаются водоотводные лотки?
Выполняются бетонные водоотводы из различных видов специального материала — фибробетона. К готовому раствору фибробетона в процессе производства добавляют волокна из полипропилена, в результате чего получаются детали из полимербетона. Благодаря добавке полипропилена лотки водоотводные (с примесью полипропиленовых волокон) полимербетонные обретают деформационную устойчивость и стойкость к изгибанию.
В бетонный раствор могут добавляться специальные волокна металлической фибры. Это позволяет увеличить резистентность изделия к истиранию, растяжению, механическим нагрузкам и т. д. Лотки ЖБИ являются очень популярными и используются практически везде.
На сегодняшний день большой популярностью пользуются бетонные лотки, выполненные из цементного материала, маркировка которого не ниже М 500. Помимо цементного материала, используется один из вариантов армирования, перечисленных выше.
Лотки изготавливаются из разных марок бетона и могут иметь разную форму
Изготавливаются такие решётки из разных материалов в зависимости от конкретной ситуации. Они могут быть выполнены из металлического материала или из современных полимерных комбинаций. Монтаж решёток на бетонные детали производится посредством специальных крепёжных винтов. При необходимости решётки можно снимать для проведения очистки.
Как выбрать количество элементов водосточной системы
Итак, со стояками разобрались – между ними должно быть определенное расстояние: 10 или 12 м. А так как длина труб для водосточной системы стандартная – 3 м (хотя производители сегодня не придерживаются стандартного размера), то можно легко подсчитать, какое количество труб требуется на каждый водосточный вертикальный стояк. Он зависит от высоты дома. То есть высоту здания надо разделить на длину трубы, вот вам и количество требуемых элементов.
Точно также рассчитывается количество желобов. Только для этого надо измерить длину ската крыши по карнизу и разделить на длину приобретаемых лотков.
И количество остальных элементов системы водостока:
- сколько стояков, столько водоприемных воронок;
- количество заглушек зависит от количества концов горизонтальных частей, к примеру, для двускатной крыши потребуется четыре заглушки, по две с каждого ската;
- кронштейны устанавливаются через каждые 50-60 см, поэтому их количество зависит от длины карниза;
- монтажные хомуты, с помощью которых крепят к стене трубы, устанавливают через каждые 1,8-2 м, если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м;
- сколько стояков, столько сливных отводов, устанавливаемых на нижнем конце трубной конструкции;
- что касается колен, то на каждый стояк обычно устанавливают по две штуки.
Это самый простой расчет, который можно применять для простых скатных крыш. Если кровля, которая покрывает дом, имеет сложную конструкцию, то количество элементов водостока рассчитывают с учетом индивидуальных особенностей кровельной конструкции.
Технология монтажа водослива
Точная комплектация необходимых инструментов зависит от материала водостоков.
В любом случае понадобятся:
- перфоратор;
- шуруповерт;
- уровень, отвес;
- рулетка, карандаш, шнур;
- плоскогубцы;
- стремянка;
- молоток, киянка.
Последовательность работ по монтажу водосливной системы можно разбить на три основных этапа.
Правильная установка кронштейнов
При монтаже кронштейнов порядок работ следующий:
- По углам скатов делают метки, обозначая места крайних кронштейнов.
- К лобовой доске фиксируют первый кронштейн.
- С обратной стороны несущего основания устанавливают крайний крюк, выдерживая необходимый уклон – 3-5 мм на 1 м.
- Между кронштейнами натягивают шнур и выставляют промежуточные элементы по линии.
После расстановки крюков веревку надо убрать.
Края кровельного покрытия должны перекрывать желоб не более чем на 1/3 его ширины. Такое расположение будет обеспечивать точное попадание стекающей воды в лоток
Крепление системы желобов
Монтаж лучше начинать с места, где будет подсоединяться вертикальный водослив. В желобе необходимо сделать отверстие под воронку с помощью ножовки по металлу, края обработать. Установить переходник между горизонтальными и вертикальными элементами получится с использованием соединителей.
Последующие действия:
- На крайний лоток надеть заглушку.
- Уложить желоба поочередно в кронштейны, выдерживая нахлесты элементов по 5-10 см.
Чтобы обеспечить лучшую герметизацию, на стыки следует надеть прорезиненные соединители.
Достоинства и недостатки
Бетонным желобам присущи следующие положительные свойства:
- Низкая цена.
- Устойчивость к воздействию химических веществ.
- Коррозиеустойчивость.
- Высокая степень прочности.
- Влагонепроницаемость.
- Устойчивость к колебаниям температур.
- Цельность сооружения.
- Универсальность применения.
- Гладкая поверхность способствует эффективному отводу мусора.
- Изделие является экологически чистым.
- Нет замены по более низкой стоимости.
- Устройство системы в частном строительстве не требует значительных монтажных и земляных работ.
- Длительный срок эксплуатации (более 50 лет).
К недостаткам конструкции можно отнести:
- Большая масса затрудняет монтаж желобов.
- Высокая стоимость транспортировки лотков.
