Замена пробок на автоматы своими руками

Подготовительные работы

Перед началом модернизации бытового щитка, правильно выбирают номинал автомата. Для этого нужно знать, какую общую нагрузку несет внутридомовая проводка. Обычно реконструкцию абонентского ввода выполняют с заменой всей электропроводки в квартире.

При замене электросчетчика перед началом работ получают допуск на работы от энергокомпании. Для этой цели потребуется написать заявление. После того как инспектор РЭС проверит целостность пломбы и зафиксирует последние показания счетчика, будет дано разрешение на замену. После завершения производства электромонтажных работ необходимо еще раз пригласить инспектора, для проверки правильности подключения и пломбировки электросчетчика.

Когда замена электрического счетчика не требуется и возможно заменить пробки на автоматические выключатели без снятия пломбы, тогда участия инспектора РЭС не требуется.

Замена электрических пробок на автоматы

Перед тем, как поставить вместо электропробок автоматы, нужно убедиться, что проводка способна выдержать нагрузку, которую будут давать домашние приборы

Устаревшие модели электрических пробок можно назвать одноразовыми, поскольку они способны выдерживать небольшие нагрузки (не более 5А). Некоторые люди дополнительно оснащают систему «жучками», которая позволяет электротехническому устройству выдерживать большие нагрузки, но это чревато коротким замыканием и возгоранием.

Автоматические предохранители способны выдерживать большие нагрузки бытовой техники и электрических приборов. При продолжительных перегрузках или коротком замыкании отключаются.

Несмотря на большое количество преимуществ, эти конструкции имеют недостатки.

• Если приобрести модели сомнительного качества, они будут плохо включаться и выключаться.
• Ограниченный запас прочности механизма.

Алгоритм действий

Замена электропробок на автомат

В целях личной безопасности работать требуется в средствах индивидуальной защиты. Надеваются резиновые перчатки и очки на случай, если из распределительного щитка «полетят» искры. Сложностей при замене старых пробок возникнуть не должно. Прежде всего, нужно обесточить помещение, сделать это можно с помощью рубильника, установленного на распределительном щитке. Далее, в зависимости от особенностей предохранителя, их выкручивают или изымают специальными щипцами. Эти щипцы можно применять и для изъятия вставки со съемных блоков.

В завершение на место, где ранее стояли устаревшие конструкции, устанавливают новые полностью работоспособные пробки.

Простые рекомендации, с которыми советуют ознакомиться все электромонтажники при выборе и установке новых электрических пробок:

• • Следует приобретать только качественные автоматы от известных производителей и в надежных местах.
  • Запрещается устанавливать автоматы с большей допустимой мощностью.

Нельзя использовать предохранители в роли выключателей.

Последовательность замены электрических пробок

Если в квартире установлены пробки цокольного типа, потребуется переделать конструкцию крепления. Последовательность процедуры замены выглядит следующим образом:

• с помощью мультиметра или индикаторной отвёртки определяется нахождение фазы и нуля;
• отключается подача тока на квартиру;
• снимаются цокольные патроны старых предохранителей;
• взамен монтируется ДИН-рейка для крепления новых выключателей. Рейка обрезается под необходимый размер. Для монтажа на деревянную или металлическую основу используются саморезы, для бетона потребуется вставить дюбеля, предварительно высверлив отверстия в намеченных местах;
• подсоединяется автоматический выключатель с правильным подводом проводов. Чтобы исключить путаницу нулевой провод маркируется биркой с буквой N;
• к нижней части прибора подсоединяются провода, подающие электроток к домашней сети;
• после подсоединения контактов устройство монтируется на ДИН-рейку.

Чтобы обеспечить дополнительную безопасность при эксплуатации домашней электросети рекомендуется вместе с автоматическим выключателем установить специальное устройство – УЗО. Оно отключит напряжение при случайном соприкосновении человека с оголённым проводом.

Принцип работы УЗО основан на контроле значения электротока в сети. Если человек случайно соприкоснётся с проводом под напряжением, баланс тока нарушится и прибор отключит сеть.

УЗО подбирается аналогично с автоматическим выключателем по значению максимального тока. Если устанавливается УЗО, владельцу необходимо предусмотреть дополнительное место на ДИН-рейке. Подсоединение выполняется аналогично, с вставкой и обжимом фазного и нулевого кабелей в установленные разъёмы.

В большинстве случаев не потребуется снимать электросчётчик. Но если расположение кабелей выполнено таким способом, что прибор учёта необходимо снимать, необходимо предварительно согласовать с энергопоставляющей компанией удаление пломб. После того, как замена будет произведена, необходимо пригласить контролёров для повторной установки пломб на счётчик.

Правильно установленные автоматические выключатели взамен устаревших электрических пробок позволят исключить опасность непредвиденной ситуации и обеспечить штатную эксплуатацию домашней сети. Главное – выбрать предохранители с параметрами, соответствующими предполагаемым условиям эксплуатации. Чтобы приобрести качественные устройства, необходимо обращаться к официальным проверенным дилерам и выбирать продукцию проверенных производителей. Владельцу не помешает предварительно проконсультироваться у грамотного специалиста относительно выбора модели и места приобретения автоматических выключателей.

Замена цокольных автоматических на автоматические выключатели:

Замена автоматических пробок:

Источник

Допустимые схемы подключения автоматов

Наиболее распространена схема на электрических вводах жилого сектора — это 4 пробки, установленные над/под счетчиком. В старых правилах на каждый провод, на фазу и на «0», полагалась установка пробки. Поскольку в старом жилом секторе не существует «0» линии, провода, поступали от подъездной разводки 380 В. Поэтому пробки ставились на все линии отдельно.

Основная функция автоматов, при возникновении КЗ либо режимов с перегрузками в сети — отключить все внутриквартирные линии от напряжения. Чтобы достичь желаемого результата, потребуется выключить всего лишь фазный провод, «0» линии объединяются на «0»-шине.

Подключение УЗО

Чтобы не допустить поражения людей током при случайном контакте с оголенным участком кабеля, а также при пробое на корпус, желательно включать в общую сеть УЗО. Основой работы устройства защитного отключения является постоянный контроль баланса проходящих через прибор токов. В случае возникновения утечки электротока на корпусную часть или на землю происходит нарушение баланса. Зафиксировав дисбаланс, устройство срабатывает и обесточивает цепь.

Номинальный ток УЗО подбирается так же, как и у автомата ввода. Устройство защитного отключения подсоединяется к его выходу. Проверку работоспособности УЗО рекомендуется проводить ежемесячно – для этого на корпусе аппарата имеется кнопка «Тест». С выходной клеммы прибора фаза подключается к входу первого АВ, а затем посредством перемычек идет на другие выключатели. Нейтральные кабели нужно соединить вместе шинной колодкой, закрепив ее затем на ДИН-рейке.

Если подключение трехпроводное, то заземляющие жилы аналогичным образом соединяются шинной колодкой. Однако следует учесть, что они не должны контактировать с нулем.

Что делать со старыми этажными щитками?

Как быть, если предстоит замена автомата в старом щитке своими руками? В том самом “древнем” этажном распределителе с почерневшими от возраста автоматами DIN-рейка отсутствует, а держатся устаревшие устройства  на болтах: они прикручены к задней стенке распредщитка. Одна планка для крепления находится сверху, другая — снизу, и все выключатели удерживаются одновременно.

Все провода с автоматов нужно снять, чтобы не делать это на весу. При снятии старого АВ выкручиваем верхнюю планку и послабляем нижнюю, при этом полного откручивания не стоит добиваться, так как автоматические выключатели могут упасть. Если винты на верхней планке заржавели, может потребоваться WD-40, а возможно даже их высверливание.

Когда убираются старые автоматические выключатели, появляется свободная область для ДИН-рейки. Для ее правильной установки следует замерить освободившееся расстояние и отрезать DIN-рейку конкретной длины с помощью ножовки по металлу. Где проходила срединная ось бывших АВ, горизонтально в центре ставится DIN-профиль шириной 35 мм под модульное оборудование.

Чтобы просверлить пару отверстий, понадобится шуруповерт со сверлом 1 — 2 мм2. Если у вас в наличии электродрель, работать она не будет, и квартира обесточится, поэтому надо договориться о питании от соседей с помощью переноски. Но более оптимальный вариант — шуруповерт с аккумулятором. Крепеж для щитовой ДИН-рейки являет собой пару саморезов по металлу. Замена автоматического выключателя выполняется по стандартному сценарию: надеваем устройство на рейку, прижимаем снизу и защелкиваем.

Давайте попробуем разобраться как поменять пробки на автоматы.

Первым, что нужно сделать – подсчитать мощность потребителей электричества в квартире. Мощность вычисляется суммированием мощности приборов, которые могут работать в одно и тоже время (например: холодильник 500Вт + телевизор 400Вт + освещение 500Вт + микроволновка 1600Вт = 3000Вт). Далее полученную сумму нужно разделить на 220В, для того, чтоб вычислить ток нагрузки. 3000Вт/220В=13,63А – рабочий ток оборудования перечисленного выше. Самые распространенные номиналы автоматических выключателей, которые применяются в быту – это: 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А. В нашем случае 13,63А, плюс еще небольшой запас – получается нужен автомат на 16А. Перед тем, как поменять пробки на автоматы необходимо удостоверится в том что проводка выдержит такую нагрузку, то есть проводка должна выдерживать нагрузку значительно больше.

Самые распространенные номиналы автоматических выключателей, которые применяются в быту – это: 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А. В нашем случае 13,63А, плюс еще небольшой запас – получается нужен автомат на 16А.

Перед тем, как поменять пробки на автоматы необходимо удостоверится в том что проводка выдержит такую нагрузку, то есть проводка должна выдерживать нагрузку значительно больше, чем автомат.

Самым простым способом поменять пробки на автоматы, будет установить вместо старых пробок вводной двухполюсный автомат. Иногда советуют вместо пробок установить два автомата, но делать такого нельзя, так, как в случае если сработает автомат, который на нуле, то во всей проводке в квартире будет присутствовать фаза. Двухполюсный же автомат отключит сразу и фазу и ноль, по сути это и есть два спаренных автомата, которые работают как одно целое.

Сначала нужно открутить только пробки, и определить с помощью индикатора, в какой пробке фаза, а в какой ноль.

Далее обязательно нужно отключить электричество! Работать под напряжением – во первых опасно для жизни, во вторых, можно замкнуть провода, и в третьих просто неудобно.

После отключения электричества, можно приступать к демонтажу патронов пробок.

На место демонтированных пробок необходимо прикрепить (либо шурупами, если основание деревянное или металлическое, либо с помощью дюбелей, если стена) DIN-рейку, предварительно отрезанную под размер автоматического выключателя

Теперь можно подсоединить автомат. Два провода, по которым электричество входит в квартиру, подсоединяются сверху автомата, причем нулевой провод нужно подсоединить к клемме, с пометкой N, а фазу на другую клемму.

Снизу подсоединяются провода, которые идут в квартиру к потребителям. После подсоединения проводов автомат устанавливается на DIN-рейку.

В принципе на этом этапе можно и остановится, так как поменять пробки на автоматы нам удалось, но можно пойти дальше, и немного усовершенствовать схему.

Для защиты от поражения электрическим током человека при прикосновении к оголенным проводам, а также для предотвращении возгорания, в случае контакта фазного проводника с корпусом или землей рекомендуется использовать УЗО (устройство защитного отключения). Принцип его работы основан на том, что постоянно контролируется баланс проходящих токов, и если баланс нарушается, по причине утечки тока на землю УЗО срабатывает и отключает напряжение.

Номинал УЗО подбирается по тому же принципу, что и у вводного автомата. Подключается УЗО к выходу вводного автомата. Кнопочка тест на УЗО предназначена для проверки его работоспособности (рекомендуется проверять раз в месяц). Далее если есть несколько направлений (например: кухня, комната №1, комната №2), нужно установить автомат на каждое направление, выбрав при этом оптимальную величину тока нагрузки каждого автомата отдельно.

Фаза с выхода УЗО подсоединяется на вход первого автомата, и далее с помощью перемычек на следующие автоматические выключатели, а нулевые проводники соединяются все вместе с помощью шинной колодки, которая устанавливается на DIN-рейку. Если в доме присутствует заземление, то проводники земли также соединяются вместе с помощью шинной колодки, но ни в коем случае не с нулем.

С чего начать

Первоначально необходимо решить организационные вопросы. Для того, чтобы заменить ввод электричества потребуется вскрытие опломбированного счетчика. Так как домовладельцу делать это самолично строго запрещено, потребуется согласование с организацией, занимающейся контролем и поставкой электроэнергии. Как правило, этим занимаются соответствующие отделы районных или муниципальных электрических сетей.

На первом этапе нужно определиться с объемом сопутствующих работ планируемой прокладки. Степень сложности и затраченной и трудоемкости во многом будет зависеть от материала стен дома, каким образом была проложена старая линия, расстояния от подъездного щитка до стены квартиры, а также решение, в каком объеме будет произведена работа, с заменой счетчика или без нее.

Решая вопрос, сделать ли работу своими руками, следует помнить, что подобный вид монтажа требует профессионального решения вопроса силами опытного электромонтера, знающего и соблюдающего требования нормативных документов. Для привлечения специалистов лучше не пытаться решать мучительный вопрос, кого звать в качестве электромонтера, а обратиться в управляющую компанию или в иную организации, занимающуюся эксплуатацией электрооборудования дома.

Принцип работы автоматического выключателя

В автоматических выключателях предусмотрены два параметра защиты, токовая и тепловая. Теперь подробнее. Если в электрической цепи сильно увеличивается ток нагрузки, и выходит за пределы дозволенного, то автоматический выключатель данной цепи отключится.

В данном случае нужно в этой линии отключить одну из нагрузок (нагрузкой может быть любой электробытовой прибор) и взвести автомат в рабочее состояние.

У данного выключателя, как мы говорили, есть и второй тепловой параметр защиты, то есть происходит его отключение при нагревании до определенной температуры.

Часто многие думают, поставлю автовыключатель больше номиналом, и все будет классно и «выбивать» ничего не будет, но это большая ошибка.

Автомат защищает не только нашу электрическую технику, но и провод от перегрева и возгорания, особенно если электрическая проводка сделана не проводом марки ВВГ нг, а например маркой ПВС или ШВВП (данные марки имеют другое предназначение).

Автоматический выключатель при плохо затянутых контактах так же может греться, что может привести к его отключению. Если автомат при затянутых контактах и нормальной нагрузке выбивает, значит, пора его поменять. Заменить выключатель может электромонтер или если не страшно, то своими руками.

Если Вы меняли старую электропроводку на новую, то, скорее всего у вас стоит новый электрощиток в котором легче будет произвести замену. Сверху автоматов должна находиться силовая шина, она соединена с верхними контактами всех выключателей.

С ее помощью подается электричество на все автоматические выключатели. После отключения вводного автомата и проверки отсутствия напряжения следует снять силовую шину, ослабив все верхние контакты выключателей.

Далее откручиваем нижний контакт меняемого автовыключателя и, отжав в нижней его части тонкой отверткой защелку снимаем с дин рейки, на данной рейке установлены все устройства отключения.

Затем берем заранее купленное новое отключающее устройство и устанавливаем на место прежнего. Устанавливается автомат просто, за верхнюю часть дин рейки цепляем паз, находящийся на задней верхней его части, а нижнюю сторону просто защелкиваем, надавив на нижнюю его переднюю часть.

После установки устройства закрепляем провод, который откручивали с нижнего контакта и заново ставим на место силовую шина поверх всех отключающих устройств, и хорошо затягиваем все верхние контакты, заодно можно подтянуть все нижние контакты.

Раз в полгода желательно производить подтяжку всех контактов. После установки автовыключателя и подтяжки контактов можно смело закрыть переднюю панель щитка, включить раннее отключенный вводное устройство и включить замененное и останется проверить его работоспособность, включив свет или нагрузку в розетку.

Вот в принципе все, что касается замены, думаю, что Вы справитесь, если сомневаетесь, то лучше пригласите специалиста. Желаю удачи.

Кто должен платить за смену электрощитка после замыкания?

Вот и все, что хотелось рассказать вам о том, как заменить автомат в щитке своими руками. Надеемся, наша пошаговая инструкция была для вас полезной и помогла понять всю сущность замены!

Остаётся что под номером 3 — «вводнОй» квартиры, к нему прилегают «желтые» автоматы линий этой квартиры. Один выключен, как видно к нему сверху и линия-то не подведена, просто он установлен про запас.

Балконная плита, за чей счет ее обязаны менять? за счет ук или собственника? — Балконная плита, за чей счет ее обязаны менять? за счет ук или собственника.

Автомат электрического щитка не подлежит ремонтным работам и восстановлению по причине сложности микросхемы. Тем более, покупка нового оборудования обойдется значительно дешевле. При неисправности аппаратного выключателя его обычно меняют на новый с такими же параметрами.

Причины необходимости замены

Автомат имеет сразу два защитных контура — электромагнитный и тепловой. Первый включается в работу, когда возникают короткие замыкания, второй контур срабатывает при перегрузках сети. Особенно трудно бывает распознать причину отказа автоматического выключателя после того как сработала тепловая защита, потому что никаких видимых дефектов на оборудовании не обнаруживается.

Гораздо чаще признаки поломки налицо, это частичное либо полное выгорание зажимных контактов. Виновато обычно их ненадежное соединение. Если был использован мягкий алюминий, то в будущем неизменно появятся проблемы: контакт ослабевает из-за того, что металл «плывет». Чтобы не допустить чрезвычайной ситуации, подтягивать контакты необходимо несколько раз в год.

Наиболее редкая причина — заводской брак, который нередко «заявляет» о себе сразу после ввода выключателя в эксплуатацию. Чтобы обезопасить себя в будущем, лучше приобретать изделия от надежных производителей. В этом случае можно быть уверенными, что характеристики купленного автомата полностью соответствуют требованиям, предъявляющимся к этим устройствам.

Из-за сложной схемы и невысокой цены оборудования восстановлением автоматов заниматься нецелесообразно, поэтому после поломки покупают аппарат с аналогичными характеристиками. Замена их для профессионалов — сущий пустяк.

Монтаж нового выключателя

Для установки купленного устройства последовательность работ обратная. Сначала на DIN–рельс сажают верхнюю часть аппарата. Снова действуют отверткой: оттягивая проушину, прижимают на место нижнюю до щелчка. С подключением контактов проблем не возникает, когда используются многожильные, обжатые наконечниками, проводники. В этом случае их заводят обратно в зажимы — верхние и нижние, а винты затягивают.

Если жила не имеет наконечника, то существует риск ее деформации, поэтому старый кончик откусывают, когда есть достаточный запас провода. Когда он отсутствует, лучше не использовать его вторично, так как необходимая надежность электрического контакта не гарантирована. При любых обоснованных подозрениях на дефекты (оплавление изоленты, следы подгорания) эти участки также удаляют. Провод зачищают и зажимают отверткой.

После завершения подключения на автомат подают напряжение, вернув вводной выключатель в рабочее положение. Последний шаг — проверка работы аппарата под нагрузкой. Дома в розетки втыкают сетевые вилки, включают электроприборы, затем следят, чтобы ни на одном контакте автомата не было потрескиваний, искрений, признаков нагрева. Последний симптом электрики тестируют пирометром, позволяющим определить корректную работу устройства — соответствие характеристикам срабатывания расцепителей.

Причины выбивания автомата

Итак, переходим к основному вопросу статьи, почему выбивает автомат – каковы причины этой неприятности? Начнем с того, что таких причин пять:

1. Перегруз в электрической сети.
2. Неисправность самого автоматического выключателя.
3. Неисправность одного из бытовых приборов.
4. Неисправность осветительного прибора.
5. Короткое замыкание в электропроводке.

Что такое перегруз сети? По сути, это токовая нагрузка, которая превышает номинальную, определенную самим автоматом. К примеру, для розеточных групп чаще всего используются автоматы с номиналом тока или 16 ампер, или 25. Это соответствует или 3,5 кВт выдерживаемой мощности, или 5,5 кВт.

Теперь представьте ситуацию, когда в розеточную группу, к которой подключен автоматический выключатель токовым номиналом 25 ампер, несколько бытовых приборов, суммарная мощность которых превышает номинальную. Например, включается стиральная машинка мощностью 2,5 кВт, кондиционер – 2 кВт, электрический чайник – 1,5 кВт. Суммарная мощность трех приборов будет составлять 6 кВт. То есть, такую нагрузку автомат просто не выдержит и обязательно отключить (разорвет) цепь.

Что делать в этом случае?

• Контролировать суммарную мощность подключаемой бытовой техники.
• Перераспределять подключение приборов на разные розеточные группы.

Но ни в коем случае нельзя менять сам автомат на большего номинала. Все дело в том, что все будет зависеть от электрических проводов, уложенных в схему проводки в квартире или доме. Если в схеме использовался медный провод сечением 2,5 мм², то в нее устанавливается автомат номиналом 25 ампер, не больше. Если проводка алюминиевая того же сечения, то выключатель на 16 ампер.

Дефект автомата

Насколько высока вероятность того, что за счет неисправности самого прибора, выбивает автомата? Вероятность ничтожно мала, особенно, когда дело касается брендовых моделей. Но она есть. Поэтому единственный способ убедиться, что именно это является причиной выбивания, это провести замену на другой прибор. Или можно в распределительном щите переподключить контур на соседний автоматический выключатель. Если и в этом случае выбивает автомат, то причина совершенно в другом.

И еще один момент. Как и любой прибор, автомат имеет свой срок эксплуатации. Износ различных деталей приводит к снижению технических его характеристик. Это касается и контактов расцепителя, которые отвечают за выбивание за счет повышения токовой нагрузки.

Неисправности бытовой техники

Бытовая техника сама может стать причиной выбивания автомата. Как это можно проверить?

1. Вытаскиваете из розеток все подключенные приборы.
2. Если в таком положении автомат не выбило, то начинаете подключать каждый прибор по отдельности.
3. Как только автомат отключился, значит, включенный в розетку бытовой прибор неисправен. Его придется ремонтировать или заменять новым.

Некоторая техника подключена к питанию не через розетки, а, так сказать, напрямую. К примеру, кондиционеры или посудомоечные машины. Проверить их можно лишь единственным способом – отключить от автомата в распределительном щите.

Дефекты осветительных приборов

Иногда случаются такие ситуации, что выбивает автомат, когда включается люстра. Это говорит о том, что в ней есть какая-то неисправность.

• Произошло замыкание в цоколе лампочки. Для этого придется вывернуть все лампочки, и затем по одной заново их вкручивать и включать осветительный прибор. Как только автомат отключится, это, значит, найдена та лампочка, в которой пробит цоколь. Ее надо будет просто заменить.
• Подгорел контакт между питающим проводом и проводкой внутри люстры. Надо просто провести осмотр контакта, зачистить его и хорошо заизолировать.
• Светодиодные люстры в своем составе имеют трансформатор на 12 вольт. Так вот именно он может стать причиной выбивания автомата за счет короткого замыкания внутри. Нужно будет снять люстру и поменять трансформатор.

Дефекты в электропроводке

Здесь две причины:

1. Плохой контакт в розетке.
2. Износ изоляции в проводнике.

В первом случае необходимо вскрыть розетку, найти место подгорания, зачистить его и провести правильное подсоединение провода к розетке. Второй случай более сложный. Он обычно касается короткого замыкания, которое происходит внутри схемы электроразводки в квартире или доме. Найти место КЗ без специального аппарата просто невозможно. Не каждый обыватель даже слышал о нем. Этот прибор называется трассоискатель.

Хорошо, если проводка в квартире или доме была сделана открытым способом. Найдя место замыкания, можно легко исправить дефект. Если разводка была скрытая, то придется обнаруженное место КЗ вскрывать (удалять отделку и штукатурку), исправлять изъян, а затем заделывать отверстие, проводя отделочные работы.

Чтобы не попасть впросак

Перед тем как произвести замену панели с пробками на современный щиток или бокс, необходимо согласовать вопрос с энергоснабжающей организацией. Счетчик электроэнергии является прибором коммерческого учета. Если вы не согласуете свои действия со сбытовой организацией, то нарушение пломбы счетчика может быть расценено, как попытка хищения электроэнергии. В итоге дело может закончиться штрафом.

Возможно, в процессе установки нового щитка учета вам захочется заменить громоздкий счетчик электроэнергии старой конструкции на современный электронный прибор. В этом случае следует знать, что не все счетчики, продающиеся в магазинах, сертифицированы в качестве приборов коммерческого учета. Поэтому перед покупкой электросчетчика поинтересуйтесь, внесен ли выбранный вами прибор в Государственный реестр РФ.

Важно!

В случае замены счетчика сохраните старый прибор до прихода специалиста сбытовой организации. Он понадобится для подтверждения конечных показаний.
У приобретаемого счетчика должны быть минимальные показания

Обратите на это внимание, чтобы не платить за электроэнергию «накрученную» до его покупки.
Специалисты энергоснабжающей организации обязательно потребуют предоставить акт Государственной поверки нового счетчика электроэнергии

Соблюдение техники безопасности

Все работы в электрических сетях допускается выполнять обученному персоналу, знающему правила эксплуатации электрооборудования и методы защиты. Домашний мастер тоже должен знать базовые основы электротехники и уметь работать с электроинструментом, тогда замена пробок на автоматы своими руками допустима. В противном случае лучше поручить эту работу специалистам. Это работа не является сложной, и не будет стоить дорого, намного дешевле, чем возможные неприятности из-за удара исполнителя электротоком или возгорания проводки.

При производстве работ по установке автоматов потребуется выполнить четыре базовых правила:

1. Прежде всего, выполняют процедуру по обесточиванию абонентского ввода в дом или квартиру, где будут проходить электромонтажные операции. В этажном распредщитке отключают пакетный выключатель подающий ток, питающий квартиру.
2. Проверяют полное отсутствие напряжения с использованием мультиметра или индикатора фазы. Для этого выворачивают пробки из пробкодержателей и убеждаются в отсутствие напряжения в центральном и резьбовом контактах.
3. До тестирования напряжения убеждаются в работоспособности измерителя, которым будет проводиться тестирование. Для этого проверяют розетку, о которой точно известно, что на нее подается напряжение.
4. Выполняют изоляцию фазного провода, подключенного к электросчетчику на период установки.

Когда невозможно убрать напряжение на вводе

Как правило, в одноэтажном частном жилом секторе нельзя отключить электричество полностью. Электросчетчик на вводе в дом постоянно находится под напряжением. В этой ситуации для безопасного выполнения работ надлежит отключить фазный провод от 1-й клеммы прибора учета и тщательным образом его изолировать.

Выполняют эту операцию с максимальной осторожностью в диэлектрических перчатках, инструментом с изолированными ручками. Глаза должны иметь защиту в виде очков или щитка

Для обеспечения безопасности исполнителя работ, под ноги укладывают прорезиновый коврик.

Выполнить изоляцию проводов допускается с применением кембрика требуемого размера. Чтобы он нечаянно не соскочил, его фиксируют с применением нескольких витков изоленты.

Автоматические выключатели АБ25М производства СССР – что внутри?

Честно говоря, я давно откладывал написание данной статьи, пока меня к этому не подтолкнул читатель с Дзена, который к статье про Креш и треш в электрощите таганрогской общаги оставил комментарий:

Меня это задело, и я решил осуществить свои планы, получив такой своеобразный пинок)

Итак, автоматы АБ25М. Такие выключатели раньше применялись во всех советских квартирах, разве что в элитных ставили Сименсы.

АБ25 М советские автоматические выключатели

Не правда ли, очень брутально?

Клеммы вид снизу. Оценка очень низкая((

АБ25 25А вид сбоку на шильдик. Интересно, почему не указана характеристика расцепления? )))

Год выпуска – тот же, что и у меня. Мне попались 3 автомата, но ощущение, что один из них был сделан по другим пресс-формам. Явное отличие было только в степени защиты – IP10, IP20. Разобрал тот и тот – отличий по IP не увидел.

Нижние клеммы ерунда, горят и ржавеют, что в принципе одно и то же

Как видно, клеммы – самое слабое место этих АВ.

Над нижней клеммой – винты регулировки теплового расцепителя. Я про такие рассказывал у себя на Дзене, в статье про регулировку в модульных автоматических выключателях, о которой никто не знает.

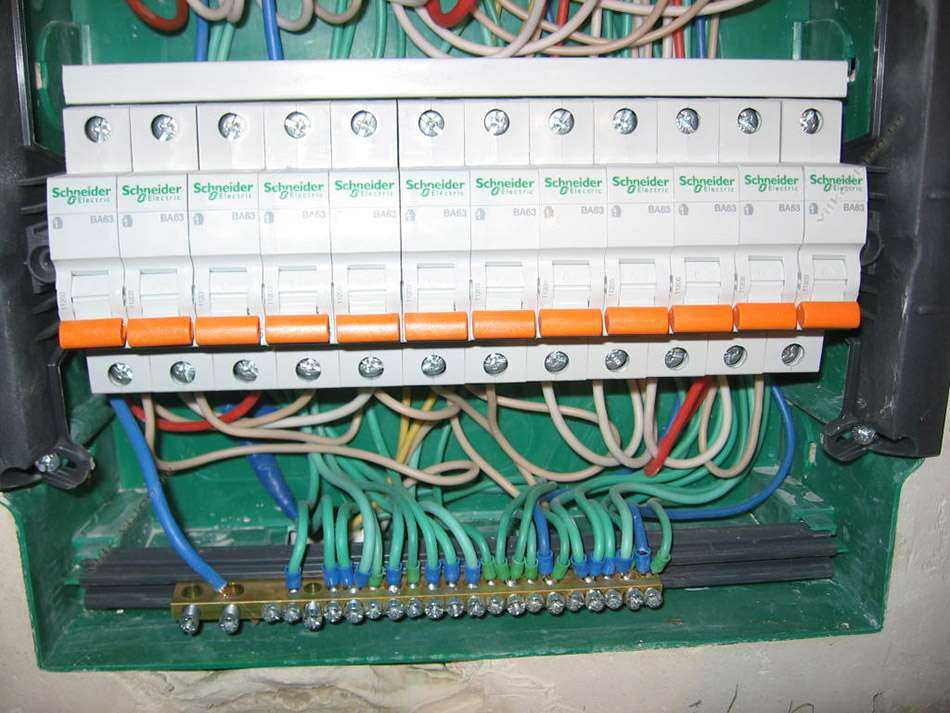

Кстати, вот винтик с тем же функционалом в АВ Шнайдер, который я поставил на замену:

Винт регулировки расцепителя, под клеммой

Разбираем:

Разбираем АБ25М

Заклепки (втулки) очень мощные, из толстого металла. Высверлил сверлом на 4,5.

Механизм во включенном состоянии:

Советский автомат изнутри

Сейчас это дико, но внутри вообще нет электромагнитного расцепителя! Это говорит о том, что даже при КЗ с реальными значениями (сотни ампер) выключение будет проходить несколько томительных, жарких, огненных секунд! За это время выгорит и поплавится всё, что только можно! Вывод – пожароопасность на нуле!

Снял дугогасительную камеру. Видны замкнутые контакты

АБ25М, дугогасительная камера поближе

Разбираем полностью, запчасти на виду:

Смотрим контакты АБ25М – говорят, они из серебра! не проверял.

Видно, что размыкаться при сверхтоке этому автомату вряд ли приходилось – контакты почти чистые. За более 30 лет работы! Кстати, говорят, что у автоматов АБ25 содержание драгметаллов довольно высоко, и за ними охотится, кто в курсе. Я не в курсе, поэтому всё это полетело в мусорку.

Как же срабатывает это пожароопасное чудо советской электротехники? Поясняющая картинка:

Принцип работы советского автоматического выключателя АБ25М

Биметаллическая пластинка под действием тока изгибается (движение 1) и выводит из зацепления рычаг (2), на другом конце которого – подвижный контакт. Кстати, при ручном выключении выхода из зацепления не происходит.

Рычаг под действием пружины поднимается, и выталкивает наружу гетинаксовую пластинку-индикатор (3).

При этом рычаг остается включенным, как на фото. Нет даже положения “Trip”, как в некоторых мощных автоматах. Чтобы взвести и включить этот автомат, нужно догадаться! нажать этот незаметный бурый флажок. Тогда биметаллическая пластина и рычаг подвижного контакта войдут в зацепление, и автомат готов к работе. Но это не точно)))

Честно говоря, может в контактах советских выключателей и есть серебро, но после этого разбора я всё-таки больше доверяю современным автоматам, чем древним!

Поэтому мой вам совет – если вы хотели поменять советские автоматы у себя в щитке, пусть эта статья будет для вас одновременно толчком, волшебным пенделем и знаком свыше!

Как заменить пробки на автоматы в квартире

Всем доброго времени суток дорогие друзья. Приветствую Вас на канале «Электрик в доме». Сегодняшний материал будет посвящен замене устаревших устройств защиты, а именно разберем, как выполняется замена пробок на автоматы

. Как всегда я немного опишу, о чем пойдет сегодня речь.

Очередной заказ, который мне пришлось делать, находился в стареньком пятиэтажном доме. Молодая пара въехала в новую квартиру и как полагается затеяли ремонт. До этого там жили пожилые люди. Сами понимаете, в квартире менять нужно было все, начиная от сантехники с электрикой и заканчивая отделочными работами.

Счетчик с пробками установлен внутри квартиры на пластиковой подставке. Электропроводка алюминиевая. Моя задача как электрика заключалась в модернизации узла защиты — замене старых советских пробок на современные автоматические выключатели.

О замене электропроводки речь не шла, тем более на мои предложения выкинуть это все барахло и взамен установить нормальный электрический щиток с современной защитой заказчик отказался. Ну как говорится хозяин барин. Хорошо, что согласился установить дополнительно УЗО (об этом чуть ниже).
