Плиты жезобетонные крупнопанельные

Классификация плит перекрытия

Существует три типа плит перекрытия:

Пустотные (ППП). Сегодня они являются наиболее востребованным материалом на строительном рынке. Применяют их не только в жилом и промышленном строительстве, но и в частном. Иногда их используют при сооружении теплотрасс и тоннелей.

Ребристые (РПП). В поперечном сечении эти изделия имеют П-образную форму. Область применения подобных изделий – промышленное строительство, гаражи, прокладка трубопроводов для отопительных и водопроводных систем.

На заметку! При строительстве жилых домов их не используют ввиду того, что поверхность стыка потолка со стенами приобретает неказистую форму, в результате чего усложняется его отделка, а также прокладка инженерных коммуникаций.

Полнотелые (ПТПП). Эти изделия представляют собой монолитные ж/б плиты перекрытия, заливку которых осуществляют непосредственно на строительном объекте.

На первых двух типах остановимся поподробнее.

Расчет монолитного ребристого перекрытия

Конструкцию рассчитывают с помощью специальных программ, при этом исходными данными являются поперечные силы, изгибающие и крутящий моменты. Обязательно учитываются снеговые и сейсмические нагрузки. Составляется графическая модель перекрытия, вычисляются размеры ребристой плиты перекрытия, площадь арматуры, размеры пролетов. По результатам расчета подбираются изделия с нужными параметрами.

Ребристые перекрытия. Технические характеристики и маркировка

Сейчас комбинаты ЖБИ выпускают плиты из различных видов бетона: конструкционного легкого, тяжелого, плотного силикатного. Габаритные и присоединительные размеры строительных перекрытий, их форма отвечают требованиям ГОСТ 28042-89. Согласно ему железобетонные ребристые предварительно напряженные плиты имеют габариты 3х12, 3х6, 3х18, 1,5х6, 1,5х12 м. Выпускают следующие типы перекрытий с напряженной арматурой:

• с плоской верхней плитой – ПГ (без отверстий), ПВ (с отверстиями для вентиляционных устройств), ПФ и ПС (с отверстиями для различных видов фонарей), ПЛ (с проемами для легкосбрасываемой кровли);
• плиты-оболочки, имеющие сводчатую поверхность – ПОВ, ПОФ, ПОС, ПОЛ (имеют те же конструктивные особенности, что и первый тип).

В маркировку входит:

• буквенно-цифровое обозначение типоразмера;
• несущая способность (определяется максимально допустимой нагрузкой);
• класс арматуры, вид бетона, особенности конструкции (размеры и расположение отверстий, наличие закладных деталей);
• дополнительные качества (например, сейсмоустойчивость).

Железобетонные ребристые плиты высотой 0,4 м

Технические требования к этим изделиям содержатся в ГОСТ 27215-87. В нем перекрытия классифицируются согласно тому, на какую зону ригелей каркаса они опираются:

• 1П – на полки; имеется 8 типоразмеров (1П1- 1П8);
• 2П – на верхнюю часть, есть 1 типоразмер 2П1.

1П1- 1П6, 2П1 усилены напряженной арматурой, а 1П7, 1П8 – ненапряженной. Маркировка включает: размер, данные о наибольшей нагрузке, класс арматуры, плотность и проницаемость бетона, наличие вырезов и закладных деталей. Так, монолитная ребристая плита типоразмера 1П2, вторая по несущей способности, с арматурным усилением Ат-VСК, из легкого бетона, эксплуатируемая в агрессивной среде, обозначается так: 1П2-2 Ат-VСКЛ.

Железобетонные плиты высотой 0,3 м

Их изготовление регламентирует ГОСТ 21506-87. Он предусматривает три вида типоразмеров, в зависимости от расположения:

• П1 — в рядах;
• П2 – в рядах и между колоннами;
• П3 — между колоннами и вдоль стен.

В обозначении перекрытия по ГОСТ 21506-87 перечисляются: типоразмер, шифр максимальной нагрузки, вид арматуры и бетона, наличие отверстий для вентиляции (согласно диаметру они обозначаются цифрами 1 – 3). Условное обозначение плиты П1, с напряженной арматурой Ат-V, из легкого бетона для нормальной среды, с проемом под вентилятор диаметром 1 м: П1- АтVЛ-Н-3.

Монтаж ребристых железобетонных плит и перекрытий

Перекрытия монтируются только с помощью автомобильного или башенного крана. Чтобы захватить изделие крюком грузоподъемного механизма, служат монтажные петли. Их наличие и состояние проверяют при покупке и непосредственно перед установкой.

1. На торцы стен, балок, свай, предназначенных для укладки плиты, наносят слой строительного раствора, необходимого для прочности соединения и герметичности. Не следует допускать преждевременное затвердевание песчано-цементной смеси – это нарушает целостность конструкции.

2. На крановый крюк навешивают паук с четырьмя стропами, на конце которых также имеются крюки. Их вставляют в петли, после чего поднимают перекрытие, обеспечивая его горизонтальное положение.

3. Кроме крановщика, монтаж выполняют два стропальщика, выравнивающие подвешенный груз и контролирующие точность установки.

4. Плита имеет технологические уклоны, поэтому верхняя плоскость немного меньше нижней. Из-за этого между соседними панелями появляются зазоры 50 – 70 мм, которые заполняют раствором.

5. Монтажные петли прилегающих друг к другу плит соединяют стальным прутом, края которого загибают вовнутрь и сваривают.

С наружной стороны здания должен остаться край шириной минимум 0,15 м для проведения кладки кирпича. Такого же размера выдерживается и плоскость соприкосновения изделия с несущим элементом.

Стоимость перекрытий

Ввиду высокой трудоемкости формовочных работ и сложной опалубки, цена ребристой плиты перекрытия значительно выше, чем обычной гладкой.

Обозначение	Длина, мм	Ширина, мм	Высота, мм	Цена, рубли
2ПГ6	500	5 970	1 490	300	15 200
2ПГ6	400	5 970	1 490	300	12 400
4ПВ6	400	5 970	1 490	300	14 680
1П3	500	5 550	1 485	400	19 200

Статьи

Преимущества использования

Среди положительных моментов плит можно выделить:

• высокое качество, устойчивость и практичность;
• длительный эксплуатационный срок (до 10-20 лет);
• дешевизна (по сравнению с другими расходными материалами их стоимость невысокая);
• универсальность и безопасность в применении;
• относительная простота при монтаже;
• устойчивость к внешним факторам.

Данный тип железобетонного перекрытия подбирается при строительстве зданий любых типов. Отличные технические характеристики и долгий эксплуатационный период позволяют обеспечить постройке максимальную надежность и устойчивость даже при самых плохих погодных условиях. Более того, крупные промышленные предприятия выпускают качественные плиты, способные выдерживать нагрузку, вес которой достигает 830 килограмм на квадратный метр. Кроме этого, по индивидуальному заказу компаний могут изготавливаться более мощные варианты. Такие изделия применяются в сложных сферах строительства. Крупногабаритные конструкции используются при возведении промышленных комплексов, торговых центров, загородных домов и иных сооружений.

Массивная прослойка в каналах способна значительно увеличить степень шумо- и термоизоляции между двумя этажами. Благодаря высокой защите она используется не только в плохо отапливаемых комнатах, но и в помещениях, где уровень влажности воздуха превышает допустимую норму. Очень часто такие изделия применяются при строительстве туалетных и ванных комнат, подвалов и чердаков. Пустоты, толщина которых достаточно велика, выполняют роль скрытых прокладок с целью монтажа электрических кабелей, элементов вентиляционных систем, трубопроводов. Технические характеристики плиты позволяют ее ребрам выдержать любые деформации без дальнейших разрушений.

Особенности маркировки

Она представляет собой наличие индивидуального номера, включающего основные характеристики и технические параметры плит:

1. буквенное и цифровое обозначение размера;

2. максимальный показатель несущей способности материала;

3. вес и вид арматуры (класс), использованной при производстве, а также иные особенности конструкции;

4. дополнительные характеристики (например, сейсмическая устойчивость, толщина изделия).

Существует большое количество типов плит, каждая серия рассчитана на разный вес нагрузки, вид здания, а также другие показатели. Они могут быть сплошными, иметь сечения либо дополнительные отверстия.

К изделиям небольшого размера относится серия 1.442.1-187. Она имеет несколько типов, рассчитанных на разную степень нагрузки:

• Ширина от 0,95 до 3 метра, наличие напрягаемой арматуры.
• Ширина 0,75 метров, ненапрягаемая арматура.

Как рассчитать монолитное перекрытие?

Для расчета размеров конструкции специалисты используют компьютерную программу, где в качестве исходных показателей берутся данные поперечной силы

Очень важно учитывать снеговые или сейсмические нагрузки. При составлении графического плана необходимо четко вычислить размеры плиты перекрытия, оптимальную площадь арматуры и ширину пролетов

Получив точные результаты расчета, можно приступать к непосредственному процессу выбора.

Подбирать изделие следует, исходя из предполагаемого уровня нагрузки, который будет действовать на материал в конкретных условиях. Качественные плиты перекрытия выполняют задачу жесткого диска, обеспечивающего постройке стабильность и устойчивость каркаса, а также надежность поясов стропильной конструкции и равномерное распределение нагрузки между пролетами и рамами.

Технология монтажа

Вес бетонных плит и балок перекрытий довольно большой. В связи с этим монтаж осуществить вручную нельзя. Для этого следует привлекать соответствующую технику. Башенные краны подъёмной стрелой захватывают плиты за петли, которые специально обустраиваются в изделиях еще на этапе их производства. Специалисты советуют при покупке проверять их наличие. А также перепроверять перед началом монтажа. От их качества зависит безопасность всего процесса.

Сам процесс монтажа состоит из нескольких этапов:

в местах установки плиты предварительно наноситься раствор: торцы стен, балок или свай. Это необходимо для того, чтобы надёжно укрепить монтируемое изделие

Но, обратим внимание, что нельзя допустить затвердевание смеси до момента укладки перекрытий;
далее стропы, которые надёжно закреплены на башенном кране, крепятся к петлям на монтируемом перекрытии. Поднимая вверх изделие, стараются обеспечить его горизонтальное размещение;
для данной процедуры привлекают ещё двух рабочих – стропальщиков, которые контролируют положение плиты и правильность её перемещения и установки;
при укладке перекрытий необходимо оставлять расстояние между ними около 50 – 70 мм

Впоследствии их заполняют раствором;
после укладки петли двух соседних перекрытий скручивают плотно проволокой, концы которой загибают и приваривают;

Разновидности и обозначение элементов перекрытий высотой 30 см

Высота – это самая главная отличительная черта

Плиты ребристые уменьшенной высоты, составляющей 30 сантиметров, отличаются местом расположения, которое находится:

• в рядах, где применяются типоразмеры изделий, маркируемые П1;
• в интервале между опорных колонн, где устанавливаются элементы П2;
• в замкнутом контуре, объединяя капитальные стены и опорные колонны, где осуществляется монтаж продукции, обозначаемой П3.

Маркировка, предусмотренная стандартом, содержит необходимую информацию для заказа продукции:

• Типоразмер, характеризующий максимальное значение воспринимаемой нагрузки.
• Тип арматуры.
• Разновидность бетонного состава.
• Особенности конструкции, связанные с наличием вентиляционных отверстий, обозначаемых в зависимости от размера цифровым индексом 1, 2 или 3.

Плиты ребристые, маркируемые аббревиатурой П2-АтVЛ-Н-2, расшифровываются следующим образом:

• П2 – обозначение типоразмера;
• АтV – типоразмер стальной арматуры;
• Л – характеризует легкий бетон, из которого изготовлена продукция;
• Н – буквенное обозначение нормальных условий с отсутствием агрессивных факторов;
• 2 – свидетельствует о наличии вентиляционного отверстия диаметром 0,7 метра.

Классификация плит

Вопрос о том, какие бывают плиты перекрытия, чаще возникает у домашних мастеров, которые решили самостоятельно заниматься строительством дома

Но при этом важно учитывать, что выбор конкретных железобетонных изделий основывается на предварительных расчетах, выполняющихся при разработке проектно-технической документации. Из этого следует вывод – строить дом нужно в строгом соответствии с разработанным профессионалами проектом.

Основные разновидности ЖБ плит перекрытия:

• Пустотные – с продольными технологическими отверстиями, проходящими по всей длине изделия.

  Рисунок 2. Разные типы многопустотных железобетонных изделий

• Ребристые – с продольными ребрами, обеспечивающими высокую жесткость ЖБИ.

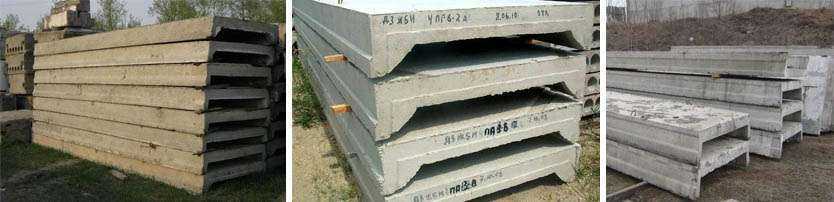

  Фото 3. Ребристые плиты

• Сплошные или полнотелые – железобетонные изделия сплошного сечения.

  Фото 4. Полнотелые ЖБИ

Также различные типы плит перекрытия имеют разные размеры – ширина и высота обычно стандартная, а максимальная длина отличается. Подробнее этот вопрос будет рассмотрен в соответствующем пункте этой статьи.

Многопустотные плиты

В частном домостроении наибольшим спросом пользуются пустотные железобетонные плиты. Продольные технологические пустоты обеспечивают относительно небольшой вес ЖБИ, способствуют увеличению тепло- и звукоизоляционных характеристик за счет содержащегося в них воздуха.

В зависимости от толщины различают такие вид плит:

• Стандартные – ПК и ПБ толщиной 220 мм.
• Облегченные – ПНО, 3,1ПБ и 1,6ПБ толщиной 160 мм.

Фото 5. Плиты серии ПК с круглыми пустотами

Разновидности железобетонных изделий по технологии изготовления:

• ПК и ПНО – производятся по старой опалубочной технологии. Бетон заливается в специальные металлические опалубки. Характеризуются круглыми пустотами и наличием монтажных петель.
• ПБ, 3,1ПБ и 1,6ПБ – изготовляются методом непрерывного безопалубочного формования. Плита-полуфабрикат большой длины формуется на стендах с применением специализированного оборудования. После набора бетоном прочности производится резка на изделия необходимых размеров.

Фото 6. Внешний вид ЖБИ серии ПБ

Облегченные плиты серий ПНО, 3,1ПБ и 1,6ПБ предназначены в основном для малоэтажного строительства. Однако благодаря особому методу армирования они обладают аналогичной стандартным изделиям несущей способностью. При этом за счет сниженного веса эти ЖБИ передают меньшие нагрузки на несущие конструкции. Также они характеризуются более низкими расходами на транспортировку.

Другие разновидности плит

Гораздо меньшим спросом в частном домостроении пользуются следующие типы железобетонных изделий:

• Ребристые – повышенные прочностные характеристики и несущая способность достигаются благодаря оптимальному распределению в конструкции ребер жесткости и более тонкой основы согласно нагрузкам на растяжение и сжатие. Основная область применения – перекрытие производственных объектов и высотных зданий. При строительстве частных домов используются крайне редко в основном из-за ребристой нижней плоскости, усложняющей отделку.

  Рисунок 7. Внешний вид ребристых изделий

• Полнотелые – представляют собой железобетонное изделие сплошного сечения (без пустот), за счет чего обладают большим весом при практически равной несущей способности по сравнению с пустотными плитами. В частном домостроении спросом практически не пользуются.

  Рисунок 8. Внешний вид сплошных плит

Нагрузка на пустотные плиты перекрытия

Несущая способность пустотных плит перекрытия может составлять от 300 до 1600 кг на квадратный метр. Данный показатель напрямую зависит от марки бетона, которая использовалась для изготовления железобетонного изделия.

Наиболее востребованными в строительстве являются плиты перекрытия, способные выдержать нагрузку в 800 кг на квадратный метр без деформации, появления прогибов, нарушения целостности и потери прочности.

Существуют различные виды нагрузок на пустотные плиты перекрытия.

По виду воздействия на горизонтальные несущие конструкции нагрузки классифицируются на динамические и статические:

• Статическая (постоянная) нагрузка воздействует на плиту перекрытия на протяжении всего периода ее эксплуатации. Снизу плиту перекрытия могут нагружать подвесные потолки, люстры и прочие осветительные приборы, а также различное навесное оборудование и конструкции. Сверху на ЖБИ плиту «давят» различные строительные конструкции, стены, перегородки, стяжка, мебель, отделочные материалы и т.д.
• Динамическая (временная) нагрузка на плиту перекрытия действует на протяжении какого-то временного промежутка. Например, наличие снега на крыше, передвижение людей и животных, оборудования и бытовой техники создает именно динамическую нагрузку.

В зависимости от площади воздействия нагрузка на плиты перекрытия подразделяется на:

• Точечную (нагрузка сконцентрирована на определенной точке). Например, потолочная люстра создает нагрузку на плиту перекрытия в месте крепления.
• Распределенную (нагрузка идет по большой площади плиты). Например, подвесной потолок создает нагрузку на огромную часть плиты перекрытия.
• Комплексную (сочетает в себе и точечную и распределенную нагрузку). Например, ванна. Ножки ванны создают точечные нагрузки, а сама ванна в наполненном виде создает распределенную нагрузку на плиту перекрытия.

Комплексные нагрузки на плиты перекрытия считаются одними из самых сложных. Если брать для примера ту же самую ванну, то в пустом виде она создает статическую нагрузку, а наполненная водой – динамическую.

Фото: укладка плит перекрытия

Расчет допустимых нагрузок на пустотную плиту перекрытия на 1м2

Для определения правильной допустимой нагрузки на многопустотные плиты перекрытия необходимо:

• Разработать схему и план сооружения, посчитать количество опор, которые будут оказывать давление на несущую плиту перекрытия, а также учесть особенности расположения данных опор.
• Определить общий вес всех конструкций, материалов и предметов, которые будут создавать нагрузку на несущую плиту перекрытия. Получившуюся величину нагрузки нужно разделить на количество многоэтажных плит перекрытия.

Для примера просчитаем запас прочности плиты перекрытия марки ПБ-25-15-8, которая имеет вес 1230 кг:

• Для начала определяем площадь основы: 2,5×1,5=3,75 квадратных метров.
• Далее вычисляем нагрузку плиты, создаваемую собственным весом,  на 1 квадратный метр: 1230:3,75=328 кг на м2.
• Затем необходимо высчитать разницу между номинальной нагрузкой и нагрузкой от собственного веса: 800-328=472 кг на квадратный метр. Данная величина будет являться реальной несущей способностью плиты.
• А далее считается запас прочности. Для этого определяется разница между реальной несущей способностью плиты (в нашем случае 472 кг на м2) и воздействующими на нее нагрузками. Согласно СНип величина нагрузки для жилых зданий равна 150 кг/м2, а при учете коэффициент запаса прочности 1,3 – 193 данная величина округляется до 200 кг/м2. Таким образом, запас прочности многопустотной плиты перекрытия ПБ-25-15-8 будет составлять 472-200=272 кг/м2.

Важно! Данные расчеты приведены для демонстрации алгоритма подсчета запаса прочности трубы перекрытия. С учетом того, что в маркировке плиты указаны округленные в большую сторону габариты плиты перекрытия (ширина и длина), то полученная величина запаса прочности будет немногим меньше полученной в примере.

Как установить?

Для поднятия такого изделия необходим специальный кран, который будет удерживать его строго горизонтально. Перекрытия ребристого типа отличаются тяжестью, поэтому их монтируют с помощью автокрана. Работы проводятся в пять этапов:

• Первый. Торцы зданий и сваи заливаются цементно-песчаным раствором, чтобы обеспечить герметичность соединения. Раствор не должен затвердеть до укладки плиты, чтобы избежать разрушения строения.
• Второй. Перекрытия поднимаются автокраном в горизонтальном положении, с помощью четырехстропного паука.
• Третий. Соблюдение точности при подъеме и монтаже.
• Четвертый. Образовавшиеся зазоры закрываются раствором.
• Пятый. Монтажные петли укрепляют с помощью металлической проволоки, которую обматывают, загибают и скрепляют сваркой.

Железобетонные ребристые перекрытия активно используются в возведении многоэтажных зданий. Материал за счет своей выносливости, техническим характеристикам и простоты монтажа занимает лидирующие позиции на строительном рынке. Составляя смету, стоит определиться с геологическими и климатическими особенностями местности, чтобы правильно подобрать марку ребристых плит и повысить качества постройки.

Сколько стоят ЖБ плиты перекрытия

Стоимость плит напрямую зависит от их функциональных особенностей и характеристик.

Марка	Характеристики
ПК 20-10.8	Размер 1980×990×220 мм при весе 0,62 т; объём 0,43 м³
ПБ 19-10.8	Размер 1880×997×220 мм при весе 0,62 т
ПК24-15-8	Многопустотная; объём 0,77 м³; вес 1,245 т
ПРТМ-6	Ребристая; размер 2200×120×400 мм при весе 0,14 т
ПРТМ-12	Ребристая; размер 3400×120×400 мм при весе 0,23 т

Цена в итоге может варьироваться от несколько сотен, до нескольких тысяч рублей на штуку. Оптовая закупка обойдется на 30% дешевле

Кроме того важно учитывать объем партии и стоимость транспортировки груза

Надеемся, что наша статья поможет избежать основных ошибок при выборе строительных материалов.

Watch this video on YouTube

Предыдущая Строительные материалыЧем привлекает ондулин: цена за лист и красивый внешний вид
Следующая Строительные материалыГрунтовка ГФ-021: лучшее «сцепление» для ваших стен, технически характеристики

Применяемые материалы

Плиты ребристые перекрытий производятся в соответствии с установленными нормами и стандартами. Главной характеристикой плиты является единица учета нагрузок, которая считается в килограммах на квадратный метр.

Основные требования к качеству плит:

• Точное соответствие размеров установленным в ГОСТе величинам
• Четкое соблюдение параметров и характеристик указанным, что проверяется в ходе проверок и подтверждается сертификатами
• Хорошая стойкость плит ко влаге, перепадам температур, деформации, появлению трещин

Материалы, из которых производят монолитное ребристое перекрытие, также должны быть качественными и соответствующими требованиям. Бетон должен обладать плотностью 1810-1990 килограммов на квадратный метр. Обязательно проверяется пористость, утвержденная в ГОСТе. По плотности тяжелые бетоны могут достигать показателя в 2550 килограммов.

Натяжение арматуры в плите измеряют после схватывания бетона. Тяжелые бетоны соответствуют маркам М455 либо М650, легкие – маркам М250 либо М300.

Арматура должна быть произведена из стали марок, указанных в ГОСТе. Все арматурные каркасы должны строго соответствовать стандартам. Могут меняться лишь показатели натяжения и то максимум на 10%.

В производстве ребристых плит используют арматуру из разрешенных сталей нужного диаметра, с определенными размерами и формой петель, напряжением электромеханическим/механическим методом. Все металлические элементы обязательно обрабатываются антикоррозийными составами.

При условии соблюдения всех норм плиты получаются жесткими и прочными, способными долго выдерживать серьезные нагрузки.

Нагрузка

До покупки плит обязательно нужно просчитать все нагрузки, которые будут на них воздействовать. Расчеты дают возможность правильно и точно определить, какая нагрузка для выбранной плиты будет оптимальной, а какую она не выдержит. Материал закупают в соответствии с характеристиками в расчетах и сопровождающей изделие документации.

Нагрузка на П-образную плиту может быть равномерной/неравномерной, временной/постоянной. В расчетах учитывают равномерную нагрузку, измеряя ее в кг/м3.

Лучше всего данный этап работ доверить профессионалам, так как учесть все нюансы и верно все рассчитать без специальных знаний и навыков достаточно сложно.

Сфера использования

Область использования конструкций из армированного бетона:

• Формирование воспринимающего нагрузку перекрытия крупнопанельных объектов промышленного назначения.
• Сооружение перекрытий чердачного типа в жилых и административных зданиях с последующей облицовкой ребристой части с внутренней стороны помещения.

Изготовление осуществляется, согласно требованиям действующего стандарта по документации предприятий-производителей железобетонных изделий.

В основном такие плиты используются для перекрытий на чердаках жилых объектов, промышленных сооружений, если расстояние между несущими конструкциями не больше 6 метров

Конструктивные особенности и состав бетона позволяют применять плиты ребристые в следующих условиях:

• при температуре до минус 40 градусов Цельсия для сооружений, постоянно находящихся в естественных климатических условиях пониженных температур;
• при воздействии повышенных до 50 градусов Цельсия температур, связанных с особенностями технологического цикла промышленных предприятий;
• под воздействием газообразных среднеагрессивных составов, воздействующих на железобетон;
• в районах, расчетная сейсмичность которых не превышает 9 баллов;
• для отапливаемых помещений, в которых соблюдается постоянный температурный режим.

Структура словаря

Известно, что в своей уникальной книге автор поместил слова так, что в нём нет какого-то особого отбора. Сам словарь не подчиняется определённым нормам оформления таких изданий, так как в нём нет стилистических и грамматических характеристик. Несмотря на то, что Владимир Иванович Даль «Словарь живого великорусского языка» оснастил множествами примерами использования слов, но вот точных и развёрнутых определений он не даёт.

Сам словарь составлен автором по алфавитно-гнездовому принципу, который позволяет понять, как образуются слова, но это затрудняет поиски по книге. Но гнездовая структура словаря выполнена неаккуратно, поэтому порой можно встретить просторечья, которые созвучны, но при этом они не являются родственными. А бывает и наоборот, что родственные слова разделены на несколько словарных статей.

Так, Владимир Иванович в своём словаре соединил в одно гнездо:

• Акт.
• Актёр.
• Акциз.
• Акция.

Но вот в разные гнёзда попали такие однокоренные слова, как:

1. Значок и знак.
2. Дичь и дикий.
3. Кружить и круг.

Если слова были заимствованные, то тогда составитель сам придумывал и записывал в словарь несколько просторечий:

• Вместо «гармония», которое заимствовано из латинского языка, он придумал «сглас».
• «Автомат», которое заимствовано из французского языка, Даль заменил на «живуля».
• «Гимнастика», которое заимствовано из греческого языка, составитель заменил на «ловкосилье».

Обзор плит перекрытия П-образной формы

При строительстве практически всех зданий, для устройства горизонтальных перемычек и обеспечения конструкции необходимой жесткости, применяются плиты перекрытия. Такой метод позволяет ускорить сборку и существенно уменьшить затраты. Ребристые П-образные панели, при равных с плоскими параметрах, существенно выигрывают в легкости и гибкости, что обуславливает их популярность при возведении домов.

Использование и конструктивные особенности

Для выполнения различных работ применяются определенные виды перекрытий. При строительстве жилых домов незаменимы плоские, сплошные или пустотные плиты, а для промышленных зданий — ребристые. Изготавливаются такие перекрытия заливкой бетонной смеси в металлическую форму, в которой собран каркас из предварительно нагретых прутьев и армирующей сетки и установленных монтажных петель. Дополнительная прочность достигается благодаря уплотнению смеси вибрированием с последующей температурно-влажностной обработкой и высыханию бетона в течение 4 недель.

Стандартные П-образные плиты перекрытия, рассчитанные на большие нагрузки, выполняются из бетона высокого качества с обязательным армированием. Особенностью конструкции является наличие ребер, которые расположены в одном или двух направлениях снизу плоской поверхности. П-образная форма обеспечивает максимальную прочность при изгибающей нагрузке, но получившийся ребристый низ сужает сферу применения таких плит: в жилых домах они обычно используются только для устройства чердаков и подвалов, где допускается такой неровный потолок. Эти панели также популярны для устройства крыш гаражей.

С целью обеспечения необходимых для сооружения объекта качеств, технические характеристики плит перекрытия должны соответствовать стандартным требованиям:

• изготовление из тяжелого или легкого бетона;
• допустимый температурный режим эксплуатации — от -40 до +50 ˚С;
• использование в зонах сейсмической активности силой до 9 баллов;
• применение арматуры класса А-III.

Производится несколько модификаций ЖБИ, в зависимости от метода установки: 1П опираются на полки ригелей здания, а 2П размещаются сверху опор. В маркировке п-образных плит указываются: наименование, типоразмеры, класс арматуры, использованной при изготовлении, тип бетона, расчетная несущая способность и данные об отверстиях для монтажа вентиляции.

Разновидности и размеры

Типовые габариты панелей составляют 3х6 или 3х12 м, при высоте 300 или 400 мм. Предусмотрено также выполнение доборных плит, шириной 1,5 м. Они имеют массу в диапазоне от 1,3 до 2,5 т, исходя из от применяемых составляющих. Подбираются: конфигурация, размеры и вес п-образных плит, в соответствии с особенностями конструкции здания и возможностями доставки к месту установки от производства. В зависимости от назначения и наличия технологических отверстий, различают несколько видов:

• ПВ — с проемом в полке под воздуховод вентилятора;
• ПРТм, рассчитанные для эксплуатации под тяжелыми нагрузками; изготавливаются только из тяжелого бетона с применением напряженной арматуры;
• ПЛ — плиты для монтажа легкосбрасываемой кровли;
• ПФ — имеющие отверстия для вставки зенитных фонарей;
• ПКЖ — крупнопанельные железобетонные перекрытия повышенной прочности;
• ПГ — такие плиты имеют п-образное сечение трапециевидной формы без дополнительных отверстий или выемок;
• П и ПР — общее обозначение ребристых плит.

При расчете перекрытий учитываются условия эксплуатации здания, климатические и сейсмологические особенности, виды нагрузок, действующих на конструкцию.
