Схема подключения магнитного пускателя на 220в и 380в: принцип работы

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства. Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Как подключить магнитный пускатель. Схема подключения.

Watch this video on YouTube

Плюсы использования контактора

Использование контактора дает несколько преимуществ:

1. Включать освещение можно удаленно, в том числе через интернет или Wi-Fi.
2. Можно коммутировать более высокий уровень токов, по сравнению с обычным настенным выключателем.
3. Напряжение катушки контактора может отличаться от напряжения питания светильников и по роду тока, и по уровню. Поэтому при необходимости можно развязать силовые цепи и цепи управления, и тем самым повысить безопасность при работе.
4. На контакторах можно реализовать любые сценарии включения освещения. Например, использовать включение от контроллера или датчика, а при разбивке на группы – последовательное включение групп для уменьшения пускового тока или частичное включение для экономии электроэнергии.
5. Выключить все группы освещения можно одновременно, нажатием одной кнопки.

Если рассказали о плюсах контакторов, скажем и про минусы. Основной недостаток этого решения – из-за усложнения схемы растёт её цена. Однако в некоторых случаях применение контакторов – единственный выход. А цена контактора и цепей его управления часто бывает мизерной по сравнению с ценой светильников и стоимостью их монтажа.

Как работает

В большинстве случаев, вышеперечисленные задачи успешно решаются применением электромагнитных контакторов. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на Вольт переменного напряжения.
Иногда прибор начинает гудеть и создавать повышенный уровень шума. При этой схеме большое значение имеет номинальное напряжение катушки. Изменений по фазе А не происходит.
Нажатие на кнопку включения замыкает цепь катушки. Для этого применяют схему с нейтральным проводником.
С увеличением этих показателей возрастает и степень износа контактов. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы. Применять ее целесообразно в случае соединения обмоток двигателя треугольником.
Как подключить контактор на 3 фазы, с обмоткой пускателя V? Автоматическое включение контактора также возможно, для этих целей кнопку заменяют или дублируют параллельным включением концевиков или датчиков. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока.

Поиск на сайте

Четвертый символ Х указывает на количество дополнительных контактов. Чтобы избежать этого, нельзя выбирать участки, подверженные вибрации, ударам, толчкам. Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей: В нашем случае используется однофазный источник питания V , разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель.

Выводы и полезное видео по теме Подробности об устройстве и подключении контактора: Практическая помощь в подключении МП: По приведенным схемам можно подключить магнитный пускатель своими руками как к сети , так и В. Применять ее целесообразно в случае соединения обмоток двигателя треугольником. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя.

Третий символ Х означает особенности конфигурации контактора. Его форма делается либо П-, либо Ш-образной, в зависимости от конструкции этого коммутационного изделия.
Схемы управления магнитным пускателем

Подключаем реле времени к магнитному реле

Подобная коммутация применяется при необходимости запуска электродвигателя или другого мощного оборудования. Ведь само реле времени не способно выдержать более 16 А. Для начала необходимо закрепить оба устройства так, чтобы фиксация была максимальной, а расположение не имело отклонений более чем на 10 градусов. Сама коммутация должна выглядеть следующим образом.

На РВ имеется 5 пронумерованных контактов – два сверху и 3 снизу. Фазный провод одновременно идет на клеммы 1, 4 и один из выводов группы магнитного пускателя. Выход из контакта 5 направляется на катушку. Именно она отвечает за срабатывание магнитного пускателя.

Траектория нулевого провода – клемма 2, вторая сторона катушки и нагрузка. Конечно, РВ могут отличаться одно от другого. На рисунке ниже можно увидеть немного другой способ коммутации.

Разобравшись, как подключить реле времени к пускателю, можно переходить к освещению. Рассмотрим этот вопрос подробно.

Схема подключения пускателя с катушкой 220 В

В любой схеме подключения магнитного пускателя есть две цепи. Одна силовая, через которую подается питание. Вторая — сигнальная. При помощи этой цепи происходит управление работой устройства. Рассматривать их надо отдельно — проще понять логику.

В верхней части корпуса магнитного пускателя находятся контакты, к которым подключается питание для этого устройства. Обычное обозначение — A1 и A2. Если катушка на 220 В, сюда подается 220 В. Куда подключить «ноль» и «фазу» — без разницы. Но чаще «фазу» подают на А2, так как тут этот вывод обычно продублирован в нижней части корпуса и довольно часто подключать сюда удобнее.

Подключение питания к магнитному пускателю

Ниже на корпусе расположены несколько контактов, подписанных L1, L2, L3. Сюда подключается источник питания для нагрузки

Тип его не важен (постоянное или переменное), важно чтобы номинал не был выше чем 220 В. Таким образом через пускатель с катушкой на 220 В можно подавать напряжение от аккумулятора, ветрогенератора и т.д

Снимается оно с контактов T1, T2, T3.

Назначение гнезд магнитного пускателя

Самая простая схема

Если к контактам A1 — A2 подключить сетевой шнур (цепь управления), подать на L1 и L3 напряжение 12 В с аккумулятора, а к выводам  T1 и T3 — осветительные приборы (силовая цепь), получим схему освещения, работающую от 12 В. Это лишь один из вариантов использования магнитного пускателя.

Но чаще, все-таки эти устройства используют для подачи питания на элетромоторы. В этом случае к L1 и L3 подключается тоже 220 В (и снимаются с T1 и T3 все те же 220 В).

Простейшая схема подключения магнитного пускателя — без кнопок

Недостаток этой схемы очевиден: чтобы выключить и включить питание, придется манипулировать вилкой — вынимать/вставлять ее в розетку. Улучшить ситуацию можно, если перед пускателем установить автомат и включать/выключать подачу питания на цепь правления с его помощью. Второй вариант — в цепь управления добавить кнопки — Пуск и Стоп.

Схема с кнопками «Пуск» и «Стоп»

При подключении через кнопки изменяется только цепь управления. Силовая остается без изменения. Вся схема подключения магнитного пускателя изменяется незначительно.

Кнопки могут быть в отдельном корпусе, могут  в одном. Во втором варианте устройство называется «кнопочный пост». Каждая кнопка имеет два входа и два выхода. Кнопка «пуск» имеет нормально разомкнутые контакты (питание подается когда она нажата), «стоп» — нормально замкнутые (при нажатии цепь обрывается).

Схема подключения магнитного пускателя с кнопками «пуск» и «стоп»

Встраиваются кнопки перед магнитным пускателем последовательно. Сначала — «пуск», затем — «стоп». Очевидно, что при такой схеме подключения магнитного пускателя, работать нагрузка будет только пока удерживается кнопка «пуск». Как только ее отпустят, питание пропадет. Собственно, в данном варианте кнопка «стоп» лишняя. Это не тот режим, который требуется в большинстве случаев. Необходимо, чтобы после отпускании пусковой кнопки питание продолжало поступать до тех пор, пока цепь не будет разорвана нажатием кнопки «стоп».

Схема подключения магнитного пускателя с цепью самоподхвата — после замыкания контакта шунтирующего кнопку «Пуск», катушка становиться на самоподпитку

Данный алгоритм работы реализуется с помощью вспомогательных контактов пускателя NO13 и NO14. Они подключаются параллельно с пусковой кнопкой. В этом случае все работает как надо: после отпускания кнопки «пуск» питание идет через вспомогательные контакты. Останавливают работу нагрузки нажав «стоп, схема возвращается в рабочее состояние.

Назначение и устройство

Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным или постоянным напряжением. Работа основана на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Пуск, Вперед, Назад.

Так выглядит магнитный пускатель

Магнитные пускатели могут быть двух видов:

•  С нормально замкнутыми контактами. Питание на нагрузку подается постоянно, отключается только когда срабатывает пускатель.
• С нормально разомкнутыми контактами. Питание подается только в то время, когда пускатель работает.

Более широко применяется второй тип — с нормально разомкнутыми контактами. Ведь в основном, устройства должны работать небольшой промежуток времени, остальное время находится в покое. Потому далее рассмотрим принцип работы магнитного пускателя с нормально разомкнутыми контактами.

Состав и назначение частей

Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении. Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности.  Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.

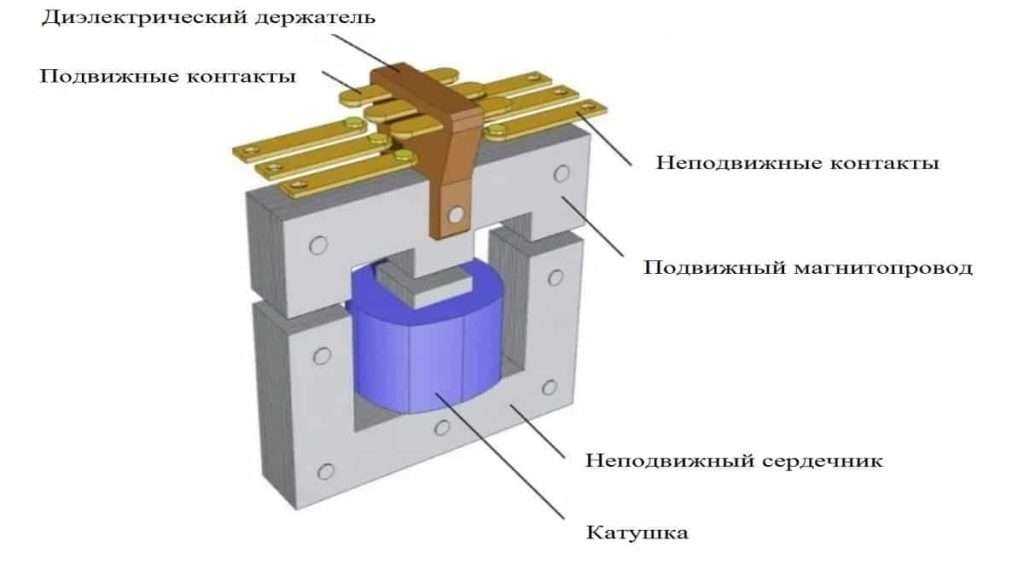

Устройство магнитного пускателя (контактора)

Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.

Принцип работы

В нормальном состоянии пружина приподнимает верхнюю часть магнитопровода, контакты разомкнуты. При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картинка справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.

Принцип работы магнитного пускателя (контактора)

При отключении питания магнитного пускателя электромагнитное поле пропадает, пружина выталкивает верхнюю часть магнитопровода вверх, контакты размыкаются, питание на нагрузку не подается.

Подавать через магнитный пускатель можно переменное или постоянное напряжение. Важна только его величина — оно не должно превышать указанный производителем номинал. Для переменного напряжения максимум — 600 В, для постоянного — 440 В.

Схема подключения электродвигателя 380

Речь пойдёт о подключении асинхронного электродвигателя при соединении обмоток звездой или треугольником в сети 380 В.

Для нормальной работы электродвигателя нулевой проводник (N) не нужен, но защитный (PE) обязателен: он служит для защиты потребителя от поражения электрическим током при пробое одной из фаз на корпус.

Питание катушки пускателя осуществляется через фазы L1 и L2. L1 присоединена напрямую, а L2 через кнопку «стоп» — 2, «пуск» — 6, кнопку теплового реле — 4, которые соединены последовательно между собой.

При нажатии кнопки «пуск» — 6, через кнопку 4 теплового реле, напряжение L2 поступает на катушку 5. За этим следует втягивание сердечника и замыкание контактной группы 7 на нагрузку электродвигателя М, вследствие чего подаётся электрический ток, соответствующий напряжению 380 В.

При выключении кнопки «пуск» эта цепь не прерывается, и ток проходит через подвижный блок — 3, который замыкается при втягивании сердечника. В случае аварии срабатывается тепловое реле 1, контакт 4 разрывается и отключается катушка. Возвратные пружины возвращают сердечник в первоначальное положение. С аварийного участка снимается напряжение при размыкании контактной группы.

Контактные группы пускателей

Силовые контакты обозначаются следующим образом:

• 1L1, 3L2, 5L3 — это входящие, на них подается питание от сети переменного или постоянного тока.
• 2Т1, 4Т2, 6Т3 — выходящие силовые контакты, которые соединяются с нагрузкой.

На самом же деле совершенно неважно, куда вы подключите источник питания, а куда нагрузку. Просто такая схема является общепринятой, ее и необходимо использовать

Ведь если придется другому человеку проводить ремонт, он просто не сможет сразу разобраться в том, что было намудрено монтажником. Вспомогательная группа контактов 13НО–14НО предназначена для того, чтобы осуществить самоподхват. Другими словами, эту пару используют, чтобы во время включения электродвигателя не удерживать пусковую кнопку постоянно нажатой.

Реверсивная схема коммутации магнитных пускателей

Схема подключения реверсивного магнитного пускателя применяется тогда, когда требуется обеспечение вращение электродвигателя в обоих направлениях. К примеру, реверсивный пускатель устанавливается на лифт, грузоподъемный кран, сверлильный станок и прочие приборы требующие прямой и обратный ход.

Реверсивный пускатель состоит из двух обыкновенных пускателей собранных по специальной схеме. Выглядит он так:

Схема подключения реверсивного магнитного пускателя отличается от других схем тем, что имеет два совершенно одинаковых пускателя, которые работают попеременно. При подключении первого пускателя двигатель вращается в одну сторону, при подключении второго пускателя, двигатель вращается в противоположную сторону. Если вы внимательно посмотрите на схему, то заметите, что при переменном подключении пускателей, две фазы меняются местами. Это и заставляет трехфазный двигатель вращаться в разные стороны.

К имеющемуся в предыдущих схемах пускателю добавлены второй пускатель «КМ2» и дополнительные цепи управления вторым пускателем. Цепи управления состоят из кнопки «SB3», магнитного пускателя «КМ2», а также изменённой силовой частью подачи питания к электродвигателю. Кнопки при подключении реверсивного магнитного пускателя имеют названия «Вправо» «Влево», но могут иметь и другие названия, такие, как «Вверх», «Вниз». Чтобы защитить силовые цепи от короткого замыкания, до катушек добавлены два нормально замкнутых контакта «КМ1.2» и «КМ2.2», что взяты от дополнительных контактов на магнитных пускателях КМ1 и КМ2. Они не дают возможности включиться обоим пускателям одновременно. На выше приведенной схеме цепи управления и силовые цепи одного пускателя имеют один цвет, а другого пускателя — другой цвет, что облегчает понимание, как работает схема. Когда включается автоматический выключатель «QF1», фазы «A», «B», «C» идут к верхним силовым контактам пускателей «КМ1» и «КМ2», после чего ожидают там включения. Фаза «А» питает управляющие цепи от защитного автомата, проходит через «SF1» — контакты тепловой защиты и кнопку «Стоп» «SB1», переходит на контакты кнопок «SB2» и «SB3» и остается в ожидании нажатия на одну из этих кнопок. После нажатия пусковой кнопки ток движется через вспомогательный пусковой контакт «КМ1.2» или «КМ2.2» на катушку пускателей «КМ1» или «КМ2». После этого один из реверсивных пускателей сработает. Двигатель начинает вращаться. Что бы запустить двигатель в обратную сторону, надо нажать кнопку стоп (пускатель разомкнет силовые контакты), двигатель обесточится, дождаться остановки двигателя и после этого нажать другую пусковую кнопку. На схеме показано, что подключен пускатель «КМ2». При этом его дополнительные контакты «КМ2.2» разомкнули цепь питания катушки «КМ1», что не даст случайного подключения пускателя «КМ1».

{SOURCE}

Конструкция и принцип работы магнитного пускателя

В изготовленном из диэлектрического материала корпусе пускателя находится электрическая катушка с сердечником, которая может подсоединяться как к трехфазной электросети 380B, так и к однофазному току 220B. Величина номинального напряжения должна быть указана на самой катушке. Обычно она крепится так, чтобы эту надпись было видно без необходимости разбирать все устройство. Вместе обмотка с сердечником создают электромагнит достаточной мощности, чтобы существенно ускорить момент размыкания коммутирующего аппарата, а это в свою очередь позволяет подключать к электроцепи токи значительной величины.

При недостаточной скорости размыкания больших токов может появиться электрическая дуга, увеличивающая время разъединения цепи и приводящая к короткому замыканию. В результате контакты плавятся и выгорают, а иногда даже слипаются и привариваются друг к другу. На них увеличивается сопротивление, что негативно влияет на работу оборудования.

Бороться с такими нежелательными явлениями можно разными методами:

• Расширить площадь контакта за счет увеличения его размеров. Сейчас нередко используются спаренные варианты, когда подвижный и неподвижный контакты имеют не одну, а две плоскости соприкосновения;
• Подобрать термостойкий материал и снизить сопротивление в контактах без потери энергии. С этой задачей отлично справляется, например, серебро;
• Использовать принципы дугогасительных устройств. Наиболее простой – вставить изолирующую пластину, разрезающую дугу в момент разрыва контактов;
• Нейтрализовать дугу посредством магнитного поля. К контакту подсоединяется катушка с ферромагнитным сердечником, к которому крепится пара пластин из аналогичного материала. Сами пластины установлены рядом с контактами. При размыкании контактов по катушке пропускается ток и образует в сердечнике электромагнитное поле, передающееся на пластины и разрывающее дугу между ними. Иногда вместо пластин используют решетки такого же принципа действия. Кроме того, эти элементы играют роль своеобразного огнетушителя, отводящего тепло от дуги, состоящей из раскаленного ионизированного газа.

Защитить схему с магнитным пускателем и подключенное к электросети оборудование также можно методом шунтирования контактов. Во время размыкания электроцепи с подключенной индуктивностью (катушкой, электромотором, трансформатором) моментального прекращения подачи тока не происходит, поэтому может возникнуть дуга. Чтобы от нее защититься, нужно ток направить в другое русло с помощью конденсатора или резистора. Конденсаторная емкость должна соответствовать индуктивности нагрузки – при недостаточной емкости появится искрение, а превышение нужного объема повлечет за собой выпрямление тока, не лучшим образом сказывающееся на работе электрических приборов. Неправильно подобранное сопротивление резистора может привести к потере энергии и повышению вероятности поражения электрическим током, например, при работе в условиях повышенной влажности.

Активация контактора магнитного пускателя происходит под воздействием управляющего импульса, возникающего после подачи напряжения на катушку управления при нажатии кнопки «Пуск». Контактор удерживается во включенном положении по принципу самостоятельного подхватывания, когда к пусковой кнопке параллельно присоединяется дополнительный контакт и обеспечивает подачу напряжения на катушку. При такой схеме подключения нет необходимости постоянно удерживать кнопку «Пуск» в нажатом состоянии. Отключается пускатель только после разъединения электроцепи катушки управления, для чего используется кнопка «Стоп», оснащенная размыкающим контактом. Она обычно маркируется красным цветом. Эти два элемента управления объединены в так называемый кнопочный пост, где у каждой кнопки есть две пары контактов – нормально разомкнутые и нормально замкнутые.

Как работает пускатель?

Электромагнитный контактор работает по следующей схеме:

1. На рабочую катушку электромагнитного пускателя подаётся напряжение.
2. Вокруг этой катушки появляется магнитное поле.
3. Сердечник из металла, который расположен рядом с катушкой, втягивается внутрь.
4. К сердечнику произведено крепление силовых контактов.
5. При втягивании сердечника замыкаются силовые контакты, на нагрузку поступает ток.

В самом простом случае магнитные пускатели управляются при помощи всего двух кнопок — «Пуск» и «Стоп». При необходимости можно осуществить реверс — делается это при помощи соединения двух магнитных пускателей с использованием специальной схемы.

Разновидности и типы

В зависимости от конструктивных особенностей и выполняемых функций электромагнитные пускатели подразделяются на несколько категорий. Наиболее актуальные принципы разделения по видам и типам мы и рассмотрим.

По типу питаемой нагрузки:

1. ПМЛ – применяется для трехфазных электродвигателей с короткозамкнутым ротором или печного отопления;
2. ПМА – используется для подключения асинхронных электрических машин;
3. КМИ – применяется для пуска трехфазной нагрузки, имеет схожие характеристики с первым вариантом, но существенно более широкий функционал;
4. ПМЕ – используется для реверсивного пуска электрических машин асинхронного типа.

По номиналу, при котором могут размыкаться и замыкаться силовые контакты электромагнитные пускатели подразделяются на четыре категории:

• Первой – для нагрузки в пределах от 10 до 16А;
• Второй – питаемые нагрузку до 25А;
• Третей – для электрических машин с номиналом до 40А;
• Четвертый – для включения и отключения трехфазных двигателей на 63А.

Таким же образом электромагнитные пускатели могут разделяться на категории 24В, 220В, 380В, 660В и т.д. Напряжение соответствует питающему номиналу, чтобы фактическое значение было не выше допустимого для конкретного коммутатора.

В зависимости от места размещения выделяют разную категорию защищенности пускателя от проникновения пыли и влаги, которая маркируется буквами IP и двумя цифрами. На практике, чем больше числовое значение, тем выше устойчивость к факторам.

Различают такие типы:

• Открытого – для монтажа исключительно в шкафы, ящики и т.д.;
• Защищенного – в помещениях с минимальным количеством пыли и низкой вероятностью проникновения влаги;
• Пыле- влагозащищенного – могут монтироваться для размыкания и замыкания силовых цепей на улице.

По коммутационной износостойкости различают три категории:

• А – самая высокая устойчивость контактов к изнашиванию при подключении магнитных устройств;
• Б – средняя изнашиваемость;
• В – низкий уровень износоустойчивости.

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Интересное видео о работе магнитного пускателя:

Принцип работы

Основная область применения этого прибора – производство. Хотя и в быту их устанавливают, если хозяин частного дома организовал для себя небольшую мастерскую.

Правила установки пускателей разнообразны. К примеру, он может быть смонтирован в сам щит станка, или быть вынесен за его пределы, тогда монтаж производят в распределительный щит. Последние устанавливают в щитовых комнатах. Кнопки, которыми проводят управление прибором, выносят за пределы щитов в любое требуемое место. То есть само управление производится дистанционно.

Назначение электрического элемента сети – включать или по-другому замыкать и размыкать питающую сеть. Все дело в том, что другие приборы этого типа, а именно рубильники или выключатели, в электроустановках использовать нельзя, потому что последние при включении потребляют большой пусковой ток, превышающий номинальный в три раза. Именно поэтому в сеть проводят подключение пускателя, потому что он эти токи выдерживает.

Чисто конструктивно магнитный пускатель – прибор несложный. В нем два вида контактов: подвижные и неподвижные. Первые называются так потому, что они двигаются вместе с якорем, который перемещается под действием магнитного пола в сторону сердечника, когда электрический ток подаётся на последний. Сердечник располагается в катушке, и он сам запитывается своей отдельной цепью, чтобы создать магнитное поле. Оно создаётся именно внутри катушки.

Устройство магнитного пускателя Источник infourok.ru

По сути, принцип работы магнитного пускателя заключается в следующем:

• нажали кнопку «Пуск»;
• питание подаётся на сердечник и на движущиеся контакты;
• сердечник втягивает в себя якорь;
• он за собой тянет подвижные контакты;
• последние прижимаются к неподвижным контактам.

Если необходимо обесточить электроустановку, то нажимается кнопка «Стоп». Она перекрывает подачу электроэнергии на сердечник. Магнитное поле исчезает, якорь уходит в своё первоначальное положение, вытягивая за собой подвижные контакты. Между двумя парами контакта образуется зазор. То есть питающая цепь прерывается.

Необходимо отметить, что сам магнитный прибор не является так называемым независимым устройством в плане функциональности. К примеру, УЗО таковым элементом питающей сети является. Пускатель является частью электрической сети, куда входят сам этот элемент, а также спаренные кнопки управления. Без последних он работать не будет.

Кнопки управления «Пуск» и «Стоп» Источник opt-1362940.ssl

При этом надо обозначить и тот факт, что пускатель магнитный является своеобразной защитой электрического мотора от перегрева, потому что в нем установлено тепловое реле. И если электродвигатель начинает работать под большой нагрузкой, то есть он начинает перегреваться, пускатель его тут же отключит сам в автоматическом режиме.

Есть у этого прибора ещё один немаловажный фактор в плане его установки в питающую сеть. Так как он является прибором коммутационным, то есть работающим от кнопок, то нет никакой вероятности, что он включится самопроизвольно. К примеру, если по каким-то причинам напряжение в сети исчезло, любой станок отключится. Если на месте пускателя стоял обычный рубильник, то станок сам включился бы, если бы электричество снова подали бы на станок.

Представьте себе, если кто-то из рабочих вдруг решил провести небольшой ремонт оборудования, не отключив рубильник. Могла бы быть серьёзная травма. С магнитным пускателям этого не может произойти. Потому что, если вы на кнопку «Пуск» не нажали, станок не включится.

Схемы включения магнитных пускателей

Одна из простейших схем подключения магнитного пускателя показана ниже:

Принцип работы данной схемы довольно прост: при замыкании автоматического выключателя QF собирается схема питания катушки магнитного пускателя. Предохранитель PU обеспечивает защиту схемы управления от коротких замыканий. При нормальных условиях контакт тепловых реле Р замкнут. Итак, для запуска асинхронника нажимаем кнопку «Пуск», цепь замыкается, через катушку магнитного пускателя КМ начинает протекать ток, сердечник втягивается, тем самым замыкая силовые контакты КМ, а также блок контакт БК. Блок контакт БК нужен для того, чтоб замкнуть цепь управления, поскольку кнопка после того как ее отпустят, вернется в исходное положение. Для остановки этой электродвигателя достаточно нажать кнопку «Стоп», которая разберет схему управления.

При длительном токе перегрузке сработает тепловой датчик Р, который разомкнет контакт Р, и это тоже приведет к остановке машины.

При схеме включения приведенной выше следует учесть напряжение номинальное катушки. Если напряжение катушки 220 В, а двигателя (при соединении в звезду) 380 В, то данную схему употреблять нельзя, а можно применить с нейтральным проводником, а если в обмотки двигателя соединены треугольником (220 В), то данная система вполне жизнеспособна.

Схема с нейтральным проводником:

Единственное отличие этих схем включения, что в первом случае питание системы управления подключено к двум фазам, а во втором к фазе и нейтральному проводнику. При автоматическом управлении системой пуска вместо кнопки «Пуск» может включатся контакт из системы управления.

Посмотреть как подключить не реверсивное магнитное пусковое устройство вы можете здесь:

Реверсивная схема включения показана ниже:

Эта схема более сложная, чем при подключении не реверсивного устройства. Давайте рассмотрим принцип ее работы. При нажатии кнопки «Вперед» происходят все описанные выше действия, но как вы видите из схемы, перед кнопкой вперед появился нормально замкнутый контакт КМ2. Это нужно для выполнения электрической блокировки одновременного включения двух устройств (избежание короткого замыкания). При нажатии кнопки «Назад» во время работы электропривода ничего не произойдет, так как контакт КМ1 перед кнопкой «Назад» будет разомкнут. Для произведения реверса машины необходимо нажать кнопку «Стоп» и только после отключения одного устройства можно будет включить второе.

И видео подключения реверсивного магнитного пускового устройства:

При монтаже магнитных пусковых устройств с тепловыми реле необходимо устанавливать с минимальной разностью температур окружающей среды между электродвигателем и магнитным пусковым устройством.

Нежелательна установка магнитных устройств в местах подверженных сильным ударам или вибрациям, а также рядом с мощными электромагнитными аппаратами, токи которых превышают 150 А, так как они при срабатывании создают довольно большие удары и толчки.

Для нормальной работы теплового реле температура окружающей среды не должна превышать 40 0 С. Также не рекомендуется установка рядом с нагревательными элементами (реостаты) и не устанавливать их в наиболее нагреваемых частях шкафа, например вверху шкафа.

Сравнение магнитного и гибридного пускателя:

Реверсивный магнитный пускатель применяется для пуска асинхронного электродвигателя в двух направлениях вращения- в прямом и обратном. О технических характеристиках и о том, как работает магнитный пускатель рекомендую прочитать в нашей .
