Для чего и когда нужны защитные экраны для банных печей

Защитные настенные обшивки

Для обустройства термозащиты стен бани предусмотрены специальные обшивки из огнеупорных материалов. Они предотвращают перегрев поверхностей и снижают вероятность возгорания помещения.

Важно! Высота обшивки должна превышать высоту стен нагревательной конструкции на 120 см. Расстояние между стенами бани и обшивкой составляет не менее 3 см. Для обеспечения воздушной конвекции сверху и внизу обшивки предусмотрены технологические зазоры

Для обеспечения воздушной конвекции сверху и внизу обшивки предусмотрены технологические зазоры.

Этот вариант защиты стен бани состоит из листов металла и жаростойкого слоя теплоизоляции. Вначале крепится теплоизоляционный слой, поверх него монтируется лист металла с отполированной поверхностью.

Именно негорючая изоляция обеспечивает эффективное отражение тепловой энергии от деревянных поверхностей, снижая их нагрев.

Кроме того, листовой отражатель способствует получению более мягкого тепла, которое легко воспринимается человеческим организмом.

В качестве теплоизоляционного слоя применяется:

Для крепежа такой обшивки применяются втулки из керамики, устойчивые к нагреву. При наличии минимального безопасного расстояния от стенок бани до обшивки, устанавливается двойной слой теплоизоляции.

Обшивки с облицовочной поверхностью

При необходимости соблюдения общей стилистики помещения, для защитных обшивок могут использовать декоративную отделку.

Самые распространенные отделочные материалы для термообшивки:

Монтаж огнеупорной облицовки в парной осуществляется на термоизоляционную основу при помощи специальных жаростойких растворов. Готовая обшивка имеет следующий вид: деревянная поверхность – технологический зазор (3 см) – огнеупорная основа – облицовочная плитка.

В качестве огнеупорной основы можно использовать следующие материалы:

Любые жаростойкие панели для стен должны иметь минимальный технологический зазор для обеспечения вентиляции и снижения теплового воздействия на деревянные поверхности. Практичная облицовка позволит оформить стены парной в едином стиле.

Виды кирпичных перегородок

Так или иначе, любой кирпичный тепловой экран выполняет функцию барьера между источником тепла и его окружением. Но назначение защиты несколько вариативно. В зависимости от конкретной задачи, барьеры можно разделить на 3

Иногда разница между категориями размыта. Если тепловой источник сделан кустарным способом, то чаще всего даже рядовая кладка художественно усилит интерьер. Что касается антипожарного экранирования, оно необходимо любой деревянной (или с деревянной облицовкой) бане. Да, согласно стандартам, горючие стены от печи в бане можно защищать и металлическим листом. Но в декоративном плане последнему очень далеко до кирпичного дизайна.

Защитные экраны возле (вокруг) печи

Защитные экраны – это щиты изоляции, закрывающие боковые поверхности печи и уменьшающие интенсивность теплового излучения. Экраны бывают металлические и кирпичные. Как правило, применяются для металлических печей.

Способ #1 — металлические экраны

Самые распространенные защитные экраны – стальные или чугунные листы заводского производства. Они устанавливаются вокруг печи, на расстоянии 1-5 см от стенок топливника. В зависимости от необходимости изоляции той или иной стороны печи, можно приобрести экраны боковые или фронтальные (лицевые). Многие металлические печи изначально изготавливают с защитными экранами в виде защитного кожуха.

Защитные экраны позволяют снизить температуру внешних металлических поверхностей до 80-100°C и, соответственно, уменьшить пожаробезопасное расстояние до 50 см. Общее расстояние от топливника до стены (вместе с зазором 1-5 см) будет составлять 51-55 см.

Установка защитных экранов не представляет сложностей. Благодаря наличию ножек, металлические щиты легко крепятся к полу болтами.

Способ #2 — кирпичные экраны

Кирпичный экран может закрывать все боковые поверхности металлической печи, представляя собой ее внешнюю обшивку. Тогда печь окажется в кожухе из кирпичной кладки. В другом случае кирпичный экран – это стенка, разделяющая печь и возгораемую поверхность.

Для кладки защитного экрана используют полнотелый шамотный кирпич. Связующее – цементный или глиняный раствор. Рекомендуется выполнять кладку в полкирпича (толщина 120 мм). Но, при недостатке материала, можно допустить выполнение стенки в четверть кирпича (толщина 60 мм), хотя в этом случае теплоизоляционные свойства экрана будут уменьшены наполовину.

В нижней части щита оставляют небольшие отверстия (иногда – с топочными дверцами) для конвекции воздуха между кирпичной стеной и печкой.

Кирпичные стенки экрана должны заканчиваться минимум на 20 см выше верхней поверхности печи. Иногда кладку ведут до самого потолка.

Кирпичный экран устанавливают не впритык к стенкам печи, оптимальное расстояние – 5-15 см. Приемлемое расстояние от кирпичной кладки до возгораемой стены – 5-15 см. Таким образом, использование кирпичного экрана позволяет уменьшить расстояние от печи до деревянной стены до 22-42 см (печь — вентзазор 5-15 см – кирпич 12 см – вентзазор 5-15 см — стена).

Установка печи в бане с выносной топкой: правила пожарной безопасности

Независимо от того, какого типа устанавливается печь, существует ряд требований, которые должны быть соблюдены. В частности, речь идет о том, чтобы нагретые до высоких температур поверхности (до нескольких сот градусов) никак не соприкасались с горючими материалами.

НА ЗАМЕТКУ! Дерево загорается с температуры от 300 градусов, но при длительном воздействии даже 100 градусов оно начинает тлеть!

Основной источник опасности в бане — это печка. От нее нужно защищать и пол, и потолок. Стены, кстати, можно не защищать, если разместить печь на достаточном расстоянии от них.

ПРАВИЛО! По нормативам горючую стену и печку должно разделять не менее полуметра.

И даже если вы заняты установкой печи в бане с выносной топкой, первое, что нужно сделать — это защитить ее основание. При этом не имеет значения — на фундамент вы ее ставите или прямо на деревянный пол — в любом случае нужно постелить под печку лист огнеупорного материала (асбестовый или базальтовый картон, например), поверх которого положить лист металла.

Схема основания под массивную печь (см. подробнее про фундаменты печей).

Асбестовый картон для подкладывания под не очень тяжелую печь (см. подробнее про установку печей).

Еще один универсальный момент противопожарной защиты — это правильная проводка дымохода через перекрытия потолка и крыши.

Короб для прохода потолка

ВАЖНО! Правильно — это проводить дымоход через разделочный короб, который представляет собой металлическую емкость, заполненную огнеупором. Короб создает буфер между раскаленной трубой и деревянным перекрытием.

Остаются стены

Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется

Остаются стены. Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется.

Поэтому разберем два варианта: монтаж печи в бане с выносной топкой, когда стены горючие (то есть деревянные) и негорючие (кирпичные, из блочного бетона). Материал также является критерием для разделения печей на отдельные виды, в соответствии с данной классификацией выделяют металлические и кирпичные печи. Некоторые специалисты относят к отдельной категории чугунные печки. Кроме этого, существуют и другие разновидности печей:

• по виду топливу: дровяные, газовые, электрические;
• по типу конструкции;
• по размеру;
• по стоимости, востребованы недорогие;
• походные;
• с открытой или закрытой каменкой;
• для бани и сауны.

Достоинства базальтового картона

Теплоизоляционный базальтовый картон применяется во время обработки участков термического оборудования, которые крайне чувствительны к повышенным температурам, таким, к примеру, как изоляция нагревательных и термо- печей, изоляция заслонок, котлов, трубопроводов, а также дверей. Базальтовые листы применяются для жаростойкой прослойки между печкой и полом, трубой и крышей, там, где использовать остальные материалы нельзя. Также его используют для теплоизоляции накопителей любого вида, термобоксов, миксеров и ковшей. Картон базальтовый применяется в составе разнообразных конструкций, к примеру, «сэндвича», который собирается из слоев бумаги и картона. Можно также использовать для изоляции стыков в различных по своему назначению строительных конструкциях.

Благодаря своей экологической чистоте, данный материал можно использовать в качестве термоизоляции для обогревателей, котлов, и остального оборудования имеющего бытовое назначение.

• Высокая степень тепловой и шумовой изоляции.
• Огнестойкость.
• Экологическая безопасность.
• Никак не влияет на коррозостойкость металлов.
• Биологически устойчива (не привлекает грызунов и микроорганизмы).
• Сохраняет свойства при высоких температурах (до 700°C).
• Малоустойчива к влаге, поэтому необходима дополнительная защита.

Теплоизоляция теплопроводов, нефтепроводов и газопроводов, других видов коммуникаций, подверженных влиянию перепадов температур и других агрессивных факторов. Как утеплительный и звукоизоляционный материал при строительстве сооружений различного назначения (промышленных и жилых). Как теплоизоляционный материал для различных емкостей, резервуаров, котлов и т.д., при условии, что температура поверхности лежит в пределах -180 градусов, +700 градусов. Тепловая защита и изоляция холодильных установок. Как пожарная защита воздуховодов и других конструкций. Как утеплительный и звукоизоляционный материал в межэтажных перекрытиях, стеновых перегородках.

Базальтовый картон с фольгой – одна из разновидностей базальтового картона, главной особенностью которого является наличие с одной стороны фольги. Как и другие виды подобного картона, материал сделан из волокон базальтовой породы, которые сформированы в плотные листы, способные оказывать существенный теплоизоляционный эффект. Благодаря слою фольги этот эффект удваивается, так как тепловая энергия отражается внутрь помещения и сохраняется еще лучше. Кроме того, базальтовый картон с фольгой можно использовать и в качестве звукоизоляции, так как он обладает прекрасной способностью к звукопоглощению.

Это негорючий, пожаробезопасный и стойкий к воздействию огня материал, который практически не впитывает влагу из воздуха. Фольгированный базальтовый картон идеально ложится под экран и предтопочный лист, для обеспечения максимальной термозащиты деревянных поверхностей в сауне. Способен выдерживать температуру до 1000С. По своим характеристикам базальтовый картон превосходит широко распространенный асбестовый картон, у него улучшена звукопоглощение, теплопроводность, срок эксплуатации.

Достоинства Базальтового картона:

Экологичность. Базальтовый картон — абсолютно экологически чистый материал. Он не содержит и не выделяет вредных веществ даже под воздействием высоких температур. Применяется в таких отраслях промышленности как микробиология, пищевая промышленность, фармацевтика, которые требуют более жесткого экологического контроля производства.

Тепло-звукоизоляция. Благодаря легкой волокнистой структуре и хаотичному расположению волокон базальтовый картон обладает повышенными тепло-звукоизолирующими свойствами. Его применение позволит Вам эффективно выполнить качественную изоляцию, снизив уровень шума и теплопотерь.

Пожаробезопасность. Применение картона препятствует распространению пламени, что сводит до минимума Ваши риски. Продукция относится к группе негорючих материалов (НГ). Температура плавления волокон свыше 1000C.

Долговечность. При отсутствии механических повреждений срок службы материала неограничен.

Легкость монтажа. Материал прост в обращении, позволяя Вам самостоятельно произвести монтаж.

Цена указана за 1 лист базальтового картона.

Виды конструкций

Для начала необходимо сказать о том, что существует два типа подобных конструкций, которые имеют схожее назначение и при этом могут выполнять разные дополнительные функции. Современные защитные экраны для банных печей довольно часто объединяют в себе несколько различных материалов и изготавливаются в соответствии с конструкцией печи.

Учитывая данные особенности мастера, стараются совместить все свойства подобных изделий, чтобы достигнуть максимальных результатов.

Полная обшивка кирпичом позволит реализовать изоляцию по всему периметру устройства

Кирпичные стены и отделка

• Очень часто создавая печи своими руками, мастера прибегают к созданию экранов из кирпича.
• Обычно это перегородка, которая отделяет металлическое изделие от стен. Она препятствует распространению инфракрасного излучения на деревянные поверхности и защищает их от высокой температуры, которая может привести к возгоранию.
• Также инструкция по монтажу советует устанавливать подобные сооружения между банными печками из металла и местом, где будут находиться люди. Так интенсивное излучение будет нагревать перегородку, которая будет играть роль дополнительной каменки. Однако стоит помнить, что при использовании простой стены следует оставлять небольшое воздушное пространство.

Простейшая кирпичная перегородка может стать отличным экраном

• Некоторые мастера предлагают сразу обрамить всю банную печь стеной из кирпича или камня, чтобы она могла выполнять одновременно обе задачи. Так конструкция будет защищать стены помещения и не даст интенсивному излучению попадать наружу.
• Стоит отметить, что экран для печи бань можно не использовать, если конструкция уже имеет собственную обшивку. Это относится и к кирпичным печам, которые фактически сами представляют топку с термозащитой.
• Для изготовления таких конструкций подходит только красный керамический кирпич или другие материалы с подобными свойствами. Дело в том, что он отлично переносит влагу и может выдерживать большие перепады температур. Некоторые мастера для этого применяют специальные камни, которые имеют низкую теплопроводимость и при этом отлично удерживают тепло.

Некоторые мастера рекомендуют просто зашить всю печь, что придаст ей хороший внешний вид и поможет дополнительно удерживать тепло

Светоотражающие поверхности

• Довольно часто мастера рекомендуют использовать экран из нержавейки для бани. При этом необходимо отметить, что этот металл должен быть идеально отполированным и отражать инфракрасное излучение.
• Подобные системы обычно используют на задних стенах возле печей. Они защищают поверхность от интенсивного нагрева и при этом перенаправляют тепло внутрь комнаты. Это позволяет сократить расходы на растопку и поддержание режима.

Экраны из полированной нержавейки

• Такие жаростойкие экраны для банных печей очень эффективно работают даже с кирпичными печами или при комбинировании с перегородками из камня.
• Некоторые производители, изготавливая конструкции для нагрева бани, активно используют их, чтобы поднять технические характеристики своей продукции. При этом профессиональные мастера предпочитают дополнительно монтировать экраны для бани из камня или кирпича, чтобы они принимали на себя все излучение, переводя его в обычный нагрев.

Экраны со светоотражающей поверхностью

• Отдельного внимания заслуживает тот факт, что металл также очень сильно нагревается и при соприкосновении с деревянными поверхностями может привести к пожару. Именно поэтому подобный экран для бани лучше всего с обратной стороны защищать термостойким материалом или делать небольшую воздушную прослойку.
• Довольно часто в продаже можно увидеть экраны из металла с матовой поверхностью. Их цена может быть в несколько раз меньше, но они менее эффективны, а профессиональные банщики утверждают, что такие экраны вообще бесполезны и только занимают лишнее место.
• Стоит отметить, что такие конструкции требуют периодического ухода, поскольку со временем на них появляется налет и пятна. Для этого их можно протирать специальным моющим средством или лимонным соком.

Заводское изделие, выполненное в виде ограждения

Когда стены бани требуется защищать от возгорания

Расстояние между печкой и расположенной рядом стеной должно быть безопасным, то есть его должно быть достаточно, чтобы инфракрасные лучи менее сильно воздействовали на поверхность, и в бане не возник пожар.

Выдержка из СНиП III-Г.11-62

Ширина отступки и способ изоляции стен и перегородок

Безопасное расстояние между печкой бани и стенами определяется на основании норм пожарной безопасности СНиП III-Г.11-62 для эксплуатации печей, установленных в помещениях с подверженными горению стенами или потолком:

• для печей, выложенных в 1 кирпич и стен, защищенных известковой либо известково-цементной штукатуркой, слоем в 25 мм, или кирпичной облицовкой на асбесте или глине толщиной в 40 мм – не меньше, чем 13 см;
• для печей, выложенных в половину кирпича и стен, защищенных известково-гипсовой штукатуркой, слоем в 25 мм или асбестовермикулитовыми плитами с толщиной 40 мм – не меньше, чем 320 мм;
• для металлических печей, защищенных теплостойким, огнезащищенным, пожаробезопасным покрытием и стен, защищенных 25 мм известково-гипсовой штукатуркой – не меньше, чем 700 мм;

• для металлических печей, не имеющих теплостойкие, огнезащитные, пожаробезопасные покрытия и стен, защищенных 25 мм известково-гипсовой штукатуркой – не меньше, чем 1000 мм.

  Пожаробезопасные расстоянния

Установка печи в баню + экран

Безопасные расстояния для заводских печей-каменок можно уточнить в паспорте изделия

На основании СНИП 2.04.05-91, устанавливается безопасное расстояние от верха печки до потолка:

• при потолке, который защищен стальным листом толщиной в 10 мм, уложенным на асбестовый картон либо на штукатурку, положенную на стальную сетку и перекрытии печи из 3-ех рядов кирпича – не меньше, чем 250 мм,
• при защищенном потолке и теплоизолированном перекрытии верха металлической печи, не меньше, чем 800 мм,
• при незащищенном потолке и печи с перекрытием из 2-ух рядов кирпича – не меньше, чем 1 м.
• при незащищенном потолке и нетеплоизолированном перекрытии – не меньше, чем 1,2 м.

Пожаробезопасная установка печки-каменки в бане

Схема защитного кирпичного экрана + размеры

Понятно, что безопасное расстояние между печкой и стеной в 1 м можно обеспечить только в банях с большой площадью. В частных банях, имеющих маленькую площадь, экономится каждый сантиметр полезной площади, поэтому печи ставят на небольшом расстоянии от стен, а для защиты от жара сооружают экран из кирпича или в качестве обшивки применяют листы из металла, а также иных негорючих материалов, значительно уменьшающих допустимое безопасное расстояние.

Схемы установки печи в бане и рекомендации СНиП

Без замыканий

С точки зрения «Правил устройства электроустановок» (ПУЭ) бани с их избыточно влажным климатом — чрезвычайно опасные помещения, поскольку влага и электричество — плохие «друзья», тем более в условиях высоких температур и наличия металлических токопроводящих предметов (корпусов, экранов, поддонов и т.п.). Поэтому правила предписывают особенно тщательно осуществлять монтаж и эксплуатацию электропроводки, чтобы защитить людей от возможного поражения током и предотвратить возникновение роковой искры, запускающей огненную стихию.

Во влажных и очень влажных помещениях ПУЭ обязывают применять скрытую электропроводку, причем не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах — из-за возможной коррозии оболочки. Однако в отличие от общественных бань, где «сеансы» следуют друг за другом непрерывно, в индивидуальных парильнях продолжительность гигиенических процедур относительно невелика, так что угроза коррозии стальных труб минимальна. Кроме того, высокая температура способствует размягчению пластиковой изоляции проводов, а также испарению пластификатора, что приводит к отвердению изоляционного покрытия проводов и способствует повышению их хрупкости.

Поэтому для электропроводов применяются как металлические, так и пластиковые рукава — в зависимости от конкретных условий. При монтаже внутренней проводки в сгораемых стенах кабель помещают в металлическую трубу, а в несгораемых и трудновоспламеняющихся допускается использование и металлорукавов, и пластиковых труб. В последнем случае термостойкость изоляции должна быть повышенной, рассчитанной на максимально допустимую температуру.

И все же оптимальный выбор — толстостенные стальные трубы, которые надежно предотвращают возгорание при коротком замыкании. Трубу пробрасывают как можно выше (чтобы ее было невозможно задеть рукой даже случайно) и зануляют на глухозаземленную нейтраль отдельным проводом сечением не менее 1,5 мм2 с помощью приваренного к трубе заземляющего болта.

Защитное зануление состоит в том, что все металлические корпуса электроаппаратов, трубы, листы облицовки соединяются между собой и присоединяются к нулевому проводу электросети. Это защитит человека от поражения током при контакте с металлическими поверхностями корпусов и труб, но при касании оголенных фазовых сетевых проводов от удара током, естественно, не спасет. Конечно, можно использовать низкое напряжение для запитки всего банного хозяйства (переменное 42 В или постоянное не более 110 В), тогда и случайное прикосновение будет безопасным. Для этого требуется заряжаемый аккумулятор или понижающий трансформатор. Второй вариант менее безопасен, поскольку в аварийной ситуации остается вероятность попадания фазового потенциала на понижающую обмотку трансформатора.

На фазовый провод банной электросети устанавливается автоматический выключатель, срабатывающий при величине тока не более 16 ампер (специалисты рекомендуют ставить такой же и на нулевой провод). Это вполне действенная мера противопожарной безопасности. Если по какой-либо причине (к примеру, произошло разрушение изоляции, вызвавшее контакт проводов) происходит короткое замыкание, автоматический выключатель отрубит ток, прекратит разряд электрической дуги и предотвратит возгорание.

Распространенные ошибки

Неправильное экранирование металлических печей

Во время самостоятельного создания и установки конструкции у себя дома начинающие мастера часто допускают ошибки. Среди них наиболее распространенными являются:

• отсутствие достаточной дистанции между конструкцией и стенами парной негативно влияет на степень прочности кладки и пожаробезопасность;
• отсутствие расстояния между стенками печи и кирпичом, что способствует нарушению воздухообмена, перегреванию защитного экрана и растрескиванию кладки;
• плохо замешанный кладочный раствор приводит к крошению кладки, появлению трещин и образованию ненужных зазоров.

Технология создания и установки защитного экрана достаточно проста. По этой причине с ней могут справиться даже новички в строительном деле.

Экраны для защиты горючих (деревянных) стен

Защищать от жесткого излучения металлической печи нужно не только людей, но и расположенные вблизи нее стены, особенно если они деревянные. Для этого чаще всего используют жаростойкие экраны. Чаще всего экраны бывают металлическими. Причем желательно чтобы металл был полированный: тепловые лучи в таком случае отражаются обратно внутрь помещения. Но металлические экраны нельзя крепить напрямую на деревянную стену: они обладают достаточно большой теплопроводностью и эффективно передают тепло стенам, а нам это не нужно.  Потому нужно или под лист металла уложить слой теплоизоляции. Используется чаще всего минеральная или базальтовая вата небольшой толщины (1-2см достаточно), картон из этих же материалов, раньше могли использовать асбестовый лист, но сегодня пришли к выводу, что он вреден. Популярна была также ранее стекловата: она отличный теплоизолятор, но работать с ней тяжело – необходимы защитные костюмы и перчатки, обязателен респиратор.

Защитное ограждение стен из железа

Еще один способ крепления защитного металлического экрана – с вентилируемым зазором в 2-3см. На стену набивают каркас из материала, который переносит высокие температуры, но обладает плохой теплопроводностью. Можно использовать небольшие куски пластиковых или металлопластиковых труб для горячей воды: отрезки труб саморезами прикрутить к деревянной стене (вертикально), а на них уже металлический лист. Размещать в таком случае нижний край листа нужно в нескольких сантиметрах над полом, чтобы между металлом и стеной двигался воздушный поток, охлаждая и лист и стену.

Еще один вид защитного экрана — кирпичный. В пол или в четверть кирпича выкладывают вторую стенку. Ее высота обычно рекомендуется производителями печи, но обычно она на 40-50 см выше верхней панели печи. Уберечь деревянную стену может керамическая плитка. Она отлично смотрится, долговечна и за ней легко ухаживать.

Защита стен бани от печи может быть даже украшением

Часто производители металлических печей предлагают готовые экраны для защиты стен. Это конструкции из двух листов металла с воздушным зазором между ними. Покрыты они жаростойкой краской, часто на них нанесен декоративный рисунок, так что такой экран служит не только защитой стены, но и  является элементом декора.

Жаростойкий экран для печи

Его можно крепить на стену или в специально оставленное для него место (учитывается при планировании и строительстве парилки). Красить металлические экраны, сделанные своими руками нельзя: требуется специальная термостойкая краска, которая наносится в заводских условиях методом горячего напыления.

Как сделать защитный экран для банной печи своими руками

Будьте уверенны, что нет ничего сложного в том, чтобы создать защитный экран для бани своими руками.

Рекомендуется заранее приготовить все необходимые материалы и инструменты, так как в противном случае это будет существенно замедлять ход работ. Наличие всего необходимого поможет не только не останавливать строительство и монтаж, но и не будет сбивать общую «инженерную мысль».

Из кирпича

В качестве основного рабочего материала используется кирпич и бетонная смесь. Следует использовать смеси, которые рассчитаны на эксплуатацию при высоких температурах. Если не желаете тратить денежные средства на его покупку, то следует добавить глину в стандартную смесь. Это укрепит будущую конструкцию.

При расчете необходимо учитывать три параметра, для определения необходимого количества кирпича, а именно:

Учитывайте, что между в кладке необходимо рассчитывать дополнительно по несколько миллиметров между кирпичами для бетонной смеси.

1. Процесс изготовления ничем не отличается от укладки кирпича. Все, что необходимо сделать, — это создать своеобразный кирпичный «забор» вокруг печи необходимой высоты.
2. После укладки необходимо как минимум 5-7 дней, чтобы раствор полностью высох. Более длинный срок требуется по причине замкнутого пространства – в нем хуже сохнет раствор.
3. После завершения последнего этапа работы следует дополнительно проверить крепость кладки. В случае необходимости поверх кирпича могут устанавливаться дополнительные базальтовые плиты для придания большей защищенности.

Из металла

Конструкции из металла обладают большей прочностью, так как данный материал легче переносит перепады температуры. Сложность установки и цена таких плит несколько выше, чем кирпичных аналогов.

Для работы потребуется листовой металл: цинковые листы или сталь, а также дополнительные минеральные изоляционные материалы, которые не подвергаются горению и плавлению при высоких температурах. Также требуется сварочный аппарат и механизмы крепления листов.

Толщина изоляционного материала должна составлять не менее двух сантиметров, а высота щита на 5-10% более высоты печи. Помните, что стенка конструкции сдвоена, поэтому требуется восемь листов металла для выполнения работы.

Пошаговая инструкция по изготовлению

1. Подготовьте весь необходимый материал и расходники;
2. Разместите изоляционный материал равномерным слоем на листе металла;
3. Сверху накладывается второй слой металла;
4. Сварочным аппаратом привариваются специальные крепления, которые скрепляют конструкцию.
5. Произведенные листы должны устанавливаться вокруг печи со всех сторон с помощью креплений.
6. Рекомендуется подкладывать изоляцию и под нижнюю часть, чтобы предупредить непреднамеренное обугливание пола и возгорание помещения.

Каким камнем лучше оградить печку?

Кирпичный экран — оптимальное решение для металлической банной печи, и вот почему:

Схема монтажа печи с обкладкой кирпичом.

• материал полностью экранирует поток инфракрасного излучения;
• принимая излучение на себя, кирпичная кладка накапливает тепло, а потом долго отдает его в помещение;
• перегородка из кирпича обладает огнестойкостью и обеспечит защиту деревянных конструкций;
• строительство не потребует больших вложений;
• обложить самодельную стальную печку — хороший способ ее красиво облицевать.

Наилучшими свойствами для возведения защитного экрана обладает керамический полнотелый кирпич. Он отличается высокой теплоемкостью, огнестойкостью и привлекательным внешним видом, особенно если использовать облицовочные сорта.

Красный пустотелый камень тоже можно применить для экрана, но надо понимать, что он не так хорошо аккумулирует тепло, чувствителен к перепадам температуры и прослужит меньше.

Класть в бане экран из шамотного кирпича выйдет дорого, к тому же бессмысленно. Шамот не настолько теплоемкий, а слишком высоких температур в этой зоне нет.

Категорически не подойдет силикатный кирпич на основе извести. От перепадов температур и высокой влажности он быстро начнет рассыпаться.

Особенности установки кирпичного экрана самостоятельно

Такая защита для металлической печки устраивается с соблюдением определенных требований, обеспечивающих эффективность конструкции.

Выбор материала

Для обустройства кладки рекомендуется использовать полнотелый материал, не имеющий пустотных участков. Потребность в кирпиче определяется с учетом размеров печи и дополнительной площади вокруг. Следует также учесть основание под печь, на которое уйдет от одного до двух полноценных рядов кирпича. Если планируется обкладка печи сверху и выведение дымохода, это тоже учитывается в расчетах. И последнее – определитесь с тем, как будете вести кладку – в полкирпича или в четверть. Остается произвести несложные математические вычисления и прибавить резервный запас в пять – десять процентов.

Чтобы кладка получилась качественной, необходимо подобрать правильный раствор. Чаще всего используют готовые кладочные смеси для обустройства печей, которые приобретаются в строительных магазинах. В них предусмотрены все нужные компоненты, позволяющие сохранять целостность кладки при сильном нагревании. Есть второй вариант – раствор на основе глины.

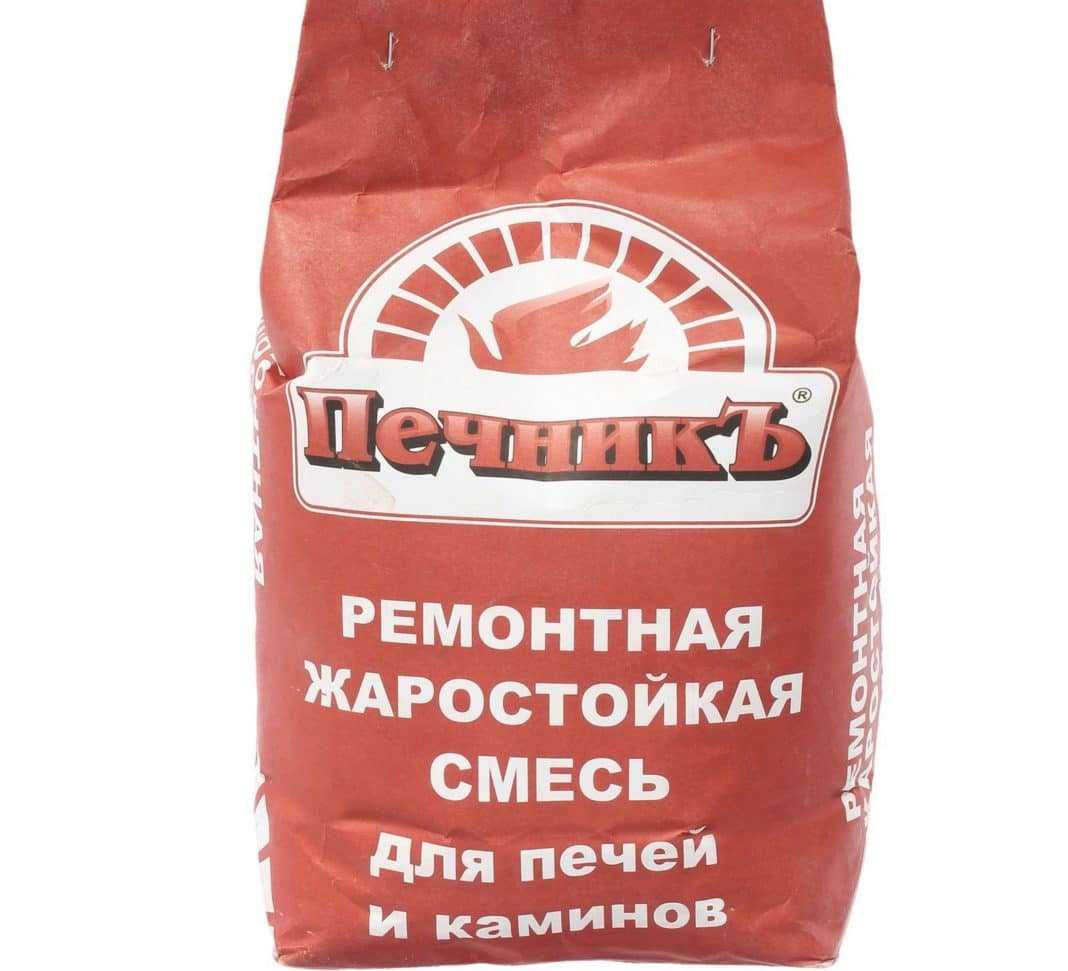

Кладочная смесь для обустройства печей

Кроме этого, потребуются лист жаропрочного и гидроизолирующего материала, который будет уложен под основание. Как правило, в этих целях используется обычный рубероид.

Если вы планируете устроить верхний свод, заготовьте металлические уголки для перемычек, по которым будет вестись кладка.

Подготовка и усиление фундамента

Предварительно готовится основание, которое должно быть достаточно жестким и негорючим. На поверхности бетонной стяжки расстилается рубероид, в один или в два ряда выкладывается основа, которой предоставляется время для полного высыхания.

Если пол деревянный, придется разобрать часть досок, чтобы устроить фундамент. В этом случае вынимается часть грунта, устраивается подушка из песка и щебня, устанавливается опалубка и заливается бетонная стяжка по арматурному каркасу.

Этапы устройства кирпичного экрана

Алгоритм действий следующий:

1. готовится емкость для воды, в которой будем минут на тридцать замачивать кирпичи,
2. выполняем разметку, используя прочную нить или леску. По такой линии будем вести кладку,
3. замешиваем необходимое количество растворной смеси,
4. укрываем каменку полиэтиленом, чтобы сохранить ее чистоту,
5. вести ряд начинаем с углового участка, проверяем ровность укладки каждого камня, подравниваем их, удаляем излишки раствора. Необходимо следить за тем, чтобы шовные участки получались одинаковыми – в пределах 7 мм,
6. второй ряд ведем с той же точки, что и первый, но начинаем его с половинки кирпича,
7. ведя третий ряд, не забываем оставлять в нем пару отверстий для циркуляции воздуха,
8. следующие пять рядов выводятся сплошными,
9. работая возле топочной двери и зольника, необходимо смотреть, чтобы кирпичи в дальнейшем не создавали помех для открытия дверок,
10. в верхних рядах снова оставляем пару отверстий,
11. чтоб придать экрану привлекательность, выполняем расшивку.
