Гриндер своими руками по готовым чертежам с размерами: особенности сборки и назначение

Устройство станка

Несущая конструкция ленточного станка состоит из вертикальной стойки и опоры. Первая — это металлическая полоса, нижняя часть которой согнута под углом 90º, а вторая — прямоугольный лист толстого металла. Согнутая часть стойки выступает в роли ее опорной площадки, с помощью которой она крепится на переднем краю опоры. На плоскости опоры смонтирован привод, в роли которого выступает угловая шлифмашина (болгарка), подключенная с электросети через регулятор оборотов.

На шпинделе болгарки на резьбе крепится ведущий шкив в виде металлического валика, который задает движение шлифовальной ленты. Ведомый валик устанавливается на верхней части стойки. Позади нее расположено Т-образное коромысло, которое нижним концом зафиксировано на опоре и соединено поперечиной со стойкой. На ближнем конце коромысла находится натяжной ролик, а к дальнему прикреплена пружина, обеспечивающая натяг ленты.

Вращающиеся элементы

Самый важный и сложный компонент любого ленточного шлифовального станка — это система валиков, по которым с большой скоростью движется лента. Размер ведущего шкива задает линейную скорость движения, поэтому его диаметр необходимо определять расчетным путем.

Линейная скорость ленты вычисляется по формуле: V = (π × D × N) / 1000 × 60, где V — скорость (м/сек), D — диаметр ведущего шкива (мм), N — количество оборотов привода (об/мин). Соответственно диаметр определяется по формуле: D = V × 1000 × 60 / π × N (мм).

Рекомендуемые скорости обработки материалов разнятся:

  • древесина — примерно 25 м/сек;
  • сталь — 25-30 м/сек;
  • пластики (в зависимости от типа) — 10÷30 м/сек;
  • титан — 15 м/сек.

Поскольку основные материалы, обрабатываемые в домашней мастерской — это сталь, древесина и пластик, расчет будет опираться на предельную величину 26 м/сек. Максимальная скорость вращения шпинделя нашей болгарки составляет 11 000 об/мин, поэтому расчетное значение диаметра будет равно 45 мм.

Все три вращающихся элемента имеют одинаковый диаметр 45 мм, но разную конструкцию:

  • Ведущий шкив. Цилиндрической формы с бортиками по краям для предотвращения схода ленты. Внутри выточен стакан на глубину, достаточную для его крепления к резьбовому концу шпинделя длинной гайкой М14. Общая ширина рабочей поверхности — 60 мм, бортика — 1 мм.
  • Ведомый валик. Наружная поверхность такая же, как у ведущего шкива. Вращается на двух подшипниках, заглубленных заподлицо с обеих сторон. В качестве вала используется болт диаметром 8 мм с короткой концевой резьбой, выступающей за его габарит.
  • Натяжной ролик. Вал и подшипники такие же, как у ведомого валика. Наружная поверхность бочкообразная, без бортиков, шириной 60 мм.

Все три изделия лучше всего проверить и собрать там, где их изготовили. Опытные мастера наверняка помогут правильно посадить подшипники и исправят возможные недочеты. Кроме того, в мастерской необходимо сделать отверстие в нижней части стойки диаметром 42 мм для установки привода.

Конструктивные элементы и комплектующие

Все остальные элементы конструкции могут быть изготовлены самостоятельно или приобретены в хозяйственных магазинах и на металлобазах. Для сборки ленточного шлифовального станка своими руками необходимы:

  1. Вращающиеся элементы. Описаны выше.
  2. Болгарка. Например, ручная угловая шлифмашина Hitachi g12 sr2 с 11 000 об/мин и мощностью 650 Вт. Подсоединяется к электросети через регулятор мощности.
  3. Основание. Лист металла толщиной 10 мм, размером 30 х 40 см. По краям сверлятся отверстия на 10 мм для прикрепления ее к верстаку. Два отверстия для винтов впотай расположены на месте установки стойки и еще одно — по месту фиксации привода.
  4. Стойка. Пластина толщиной 8 мм и шириной 8 см. Внизу согнута под прямым углом (полка 4 см) для установки на опору. Высота от сгиба до верхнего конца — 65 см. В нижней части расположено отверстие под привод, а в верхней — для крепления ведомого валика. На высоте 20 см от сгиба — отверстие для крепления соединительной планки стойки коромысла.
  5. Коромысло натяжного ролика. Состоит из стойки (толщина — 8 мм, ширина — 3 см, высота — 25 см) и закрепленной на ее верхнем конце (через втулку болтом) ассимметричной перекладины. На обоих концах последней просверлено по отверстию: на длинном — для установки натяжного ролика, а на коротком — для крепления натяжной пружины.
  6. Метизы и прочие материалы. Необходимые для сборки винты, болты, гайки, гроверы и втулки, а также подкладки из дерева и хомут для крепления болгарки к опоре.

В перечне не указаны материалы для рабочего стола, который монтируется перед полностью собранной шлифмашиной. Он должен изготавливаться индивидуально с привязкой к месту установки.

Натяжной и ведомые ролики

Изготавливаются из пропиленовых муфт, они продаются в любом хозяйственном магазине. Сборочный чертеж и пошаговое руководство ниже.

Сборочный чертеж муфты

Собираем на шпильку М12 пакет из муфт, трубок Д20, они служат распорками между подшипниками и устанавливаем сами подшипники. На фото ниже видна вся сборка.

Шаг 1. Сборка ролика

Шаг 2. Затягиваем гайки ключом

Стягиваем собранный пакет в одно целое. Обрабатываем болгаркой и лепестковым кругом со всех сторон, добиваясь бочкообразной формы.

Чистовая обработка

Таким же способом собираем следующие два ведомых ролика. Но форму бочонка придаем только ролику натяжному.

Популярное: Характеристики строительного фена, насколько они разнообразны?

Типы гриндерных станков

Различают гриндерные станки по мощности и производительности. Например, модели для промышленного использования выполняют более сложные этапы разработки, а бытовые агрегаты идеально подходят для непрофессиональной шлифовки некоторых строительных материалов в домашних условиях.

Также некоторые устройства имеют различия по размерам, количеству оборотов, ширине рабочей поверхности ленты. Опираться на эти параметры нужно при выборе гриндера для каких-то конкретных целей, а в случае универсальной эксплуатации лучше выбирать варианты, которые будут обеспечивать качественную обработку любых типов материалов.

Ленточный гриндер с мощным креплением к поверхностиИсточник hamer.su Ленточный гриндер, оснащенный транспортиром для выбора угла наклонаИсточник forum.guns.ru

Что такое гриндер и для чего он предназначен

Слово «Гриндер» имеет английское происхождение и буквально читается как дробилка. В техническом плане этот термин используют для обозначения шлифовального устройства. Так что можно было бы просто назвать этот агрегат шлифмашиной, но тогда была бы путаница с ручными шлифмашинками, которые имеют немного другое устройство. Гриндер – это стационарный агрегат с электроприводом.

В остальном его конструкция очень схожа с ручной шлифовальной машинкой и имеет в своей основе вращающийся шкив с полосой абразивной бумаги

Для чего используют гриндер? В первую очередь – это механизм для заточки домашнего режущего инструмента. При определённой сноровке можно идеально наточить кухонные ножи или ножницы, резцы для дерева. Кроме этого, с помощью стационарного станка умельцы шлифуют деревянные детали, камень и металлические запчасти. Гриндер поможет выровнять кромку стекла, ДВП или МДФ.

С помощью ЛШМ легко очистить металл от краски и ржавчины

Профессиональные станки стоят не дёшево – от 30 000 рублей, поэтому вопрос, как сделать самодельный гриндер своими руками, горячо обсуждается на многих форумах.

Схема конструкции гриндера

Отличие ленточного гриндера от привычных шлифовальных станков состоит в применении для обработки шлифовальной ленты, а не диска. Это позволяет подбирать нужную степень зернистости и обрабатывать значительные площади.

Установленная в натяжной прибор абразивная шина передвигается вращением приводного вала. Шлифовка производится при соприкосновении поверхностей детали и движущейся шины.


Схема гриндера.

Устройство гриндеров не отличается от конструкции стационарных дисковых станков. Основные элементы:

  1. Система барабанов. Предназначена для установки шины. Состоит из приводного и нескольких ведомых валов.
  2. Станина. Конструкция элемента зависит от назначения для определённого типа обрабатываемого материала. Для древесины применяется облегчённая станина, для металлических – более мощная.
  3. Натяжная система. Используется для поддержания шины в постоянно натянутом положении.
  4. Электрический блок из электродвигателя и управляющего узла. Как дополнительный элемент включается узел повышения/снижения оборотов на базе ременной передачи.

Как сделать ролики для станка?

Ролики, на которые помещается абразивная лента, могут подбираться из готовых образцов. В большинстве их приходится делать своими руками. Размеры колеблются от 70 мм до 150 мм и определяется шириной применяемой ленты.

  1. Выбирается механизм натяжения ленты.
  2. Размеры каждого ролика.
  3. Подбирается материал и способы крепления.

Самыми доступными материалами для изготовления роликов для гриндера считается дерево или фанера, пвх заготовки, подшипники. Для изготовления роликов из пвх трубы, выбирают заготовку, с внутренним и внешним диаметром, соответствующим указанному на чертеже. Главным недостатком ролика является то, что при больших скоростях происходит повышение температуры. Поэтому полипропиленовый ролик может потерять свою изначальную форму.

Изготовление роликов из подшипников сводится к подбору по внутреннему и внешнему диаметру. Профессионалы советуют выбирать подшипники не ниже шестого класса.

Иногда используют дерево. Можно изготовить ролики своими руками из фанеры. Конструкция выйдет достаточно легкой.

Основное условие — петля вращения ленты должна быть надёжной и долговечной. Натяжной ролик должен иметь механизм регулировки, обеспечивающий требуемую степень натяжения.

Все ролики ставятся вертикально. Даже незначительное изменение относительного положения приведет к разрыву ленты.

Станки для изготовления и заточки ножей

Если в древности процесс создания ножа занимал длительное время, то сейчас благодаря техническому прогрессу и автоматизации всё происходит в сотни раз быстрее. Раньше человек вынужден был всё делать вручную: от выливания заготовки до заточки и полировки.

Сейчас же с применением различных станков, готового металла с необходимыми характеристиками, держателями и инструментами мастеру не требуется прилагать много усилий.

Сделать нож своими руками можно как для себя, так и для продажи. В любом случае необходимо обзавестись рядом оборудования, чтобы максимально увеличить продуктивность производства:

  • болгарка с дисками;
  • дрель или шуруповёрт;
  • точильный станок;
  • гравер с разными насадками;
  • гриндер (шлифовальный станок);
  • электрический лобзик;
  • ленточная пила.

Этот список могут дополнять менее необходимые станки (без них можно обойтись), держатели, которые на отдельных этапах помогут ускорить процесс. Если необходимо создать нож более сложной, необычной дизайнерской конструкции понадобятся ещё другие приспособления, так как стандартным набором не обойтись.

Отдельное внимание хотелось бы уделить такому важному аппарату для ножеделов, как гриндер. Именно с его помощью в домашних условиях можно изготавливать ножи ничуть не хуже магазинных. Он поможет придать холодному оружию можно вид заводского

Он поможет придать холодному оружию можно вид заводского.

Гриндер своими руками в домашних условиях – текстовые и видеоинструкции

А теперь рассмотрим пошаговые инструкции изготовления гриндера своими руками.

Из чего можно сделать привод для гриндера

Вопрос далеко не праздный. Ведь от того, насколько мощным будет мотор вашего инструмента зависит скорость и качество работ.

Самодельный гриндер с двигателем от стиральной машины

Как вариант можно использовать двигатель от старой стиральной машины. Такие модели могут быть собраны своими руками. В нашем случае мы соберём гриндер под стандартный размер ленты — 75 мм × 457 мм. Мощность у нас будет 180 Вт, 2750 об/мин. Итак, приступим.

Иллюстрация
Описание действия

Мы используем обычный коллекторный двигатель от старой стиральной машины, магазинный доводчик для двери, а также специально выточенную заголовку на вал.

Накручиваем выточенную заранее заготовку на вал. Закрепляем ведущий ролик болтом, для этого есть специальное отверстие. В то время как мотор фиксируем на жёсткой подставке.

Замеряем ширину вала, чтобы подобрать ширину абразивной ленты. Длина у нас получилась 610 мм, ширина 45 мм.

Обрезаем лишнюю часть болта. На всякий случай, в болту делаем прорезь, на случай, если понадобится снять вал.

Чтобы снизить вибрацию, к станине крепим деревянную «подушку».

Теперь разбираемся с электрикой. Раскидываем провода: коричневый и красный – на стартер, на щётки – серые.

Проверяем положение вращающего вала лазером. Выравниваем положение нашего «доводчика»

Важно обеспечить ему правильную фиксацию на станине.

К ручке крепим на болт 10-ку, к ней крепим регулировочные гайки и сами ролики, устанавливаем подшипники. Их подбираем по ширине ленты.

Натягиваем положение ленты с помощью доводчика

И вот наш гриндер готов! Такой прибор вполне может справиться с заточкой ножей и мелкими шлифовальными работами.

Гриндер для дрели

Гриндер для дрели – это специальная насадка, которая позволит без труда обработать мелкие детали и выполнить простейшие работы.

Вариантов может быть масса

Кроме того, на основе дрели можно создать стационарную конструкцию. Такие инструменты практически не отличаются от профессиональных.

Стационарный гриндер из дрели на деревянной основе

Гриндер из болгарки своими руками

Такие гриндеры очень часто появляются в обиходе домашних мастеров, потому что болгарка сама по себе мини-станок для шлифования.

Такие конструкции часто используют для затирки сварочных швов, заточки мелких деталей

Чертежи ленточного гриндера. Полный комплект с размерами

В данной статье мы представляем Вам полный комплект чертежей со всеми габаритными размерами нашего ленточного гриндера под шлифовальную ленту длиной 915мм.

Данная модель гриндера предназначена для небольшой мастерской или для полупрофессионального использования Ленточно-шлифовальный станок монтируется на двигатели АИР 71B2 мощностью 0.75кВт/1.

1кВт, а так же на двигатели АИР 63B2  мощностью 0.35кВт/0.55кВт в исполнении с фланцем.

Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки

Ведомость основного комплекта рабочих чертежей  ленточного гриндера MG-915 ХОЗЯИН.
Лист Наименование Примечание
1. Общие данные.
2. Рама ленточного гриндера.
3. Опорный механизм. Выдвижной ригель. Пластина стола выдвижная ленточного гриндера.
4. Опорный стол. Упорная пластина, уши ленточного гриндера
5. Шкив приводной ленточного гриндера.
6. Ролик прямой ленточного гриндера 2шт.
7. Ролик бочка ленточного гриндера.
8. Втулка качения ленточного гриндера.
9. Ось резьбовая ленточного гриндера 4 шт.
10. Сборочный вид 1.
11. Сборочный вид 2.
12. Сборочный вид 3.

Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм.  Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины.

Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.

Чертеж рамы ленточного гриндера Хозяин

При отсутствии доступа к данному оборудованию и определенном опыте и упорстве, используя основные размеры на чертежах, можно собрать ленточный гриндер своими руками при помощи болгарки для резки металла и дрели для сверления отверстий. Самый простой способ перенести чертежи гриндера на заготовки – распечатать  в формате 1:1 и приклеить.

Чертеж ригеля и рамы ленточного гриндера Хозяин

Материал механизма натяжителя ленты для гриндера изготовлен из стали толщиной 8 мм. Для сборки данного узла потребуются метчики М6х1, отверстия диаметром 5.2 мм, на чертеже под резьбу 6х1. Трущиеся элементы рекомендуем смазать любой доступной технической смазкой. Для дальнейшей стабильной работы натяжителя ленты для гриндера рекомендуется проводить смазку регулярно.

Чертеж натяжителя ленточного гриндера Хозяин

Опорный столик и упорная площадка ленточного гриндера Хозяин изготавливаются из стали толщиной 6 мм с использование сварки и последующей шлифовкой швов. Так же Вам потребуется метчик М8х1.2, отверстия под эту резьбу обозначены диаметром 6.8 мм. В качестве упорного элемента гриндера, мы рекомендуем использовать керамогранитную плитку, она зарекомендовала себя лучше, чем высоколегированные стали или чугун, т.к. плотность и долговечность у неё выше.

Чертеж столика ленточного гриндера Хозяин

Токарные работы лучше всего доверить  опытному токарю, т.к. ролики и шкив ленточного гриндера являются деталями высокой точности, сложны в изготовлении и требуют использования токарного оборудования и различного вида резцов, а также ленточной пилы для нарезки заготовок. Это основной элемент стабильной работы, ровного хода ленты гриндера и безопасности работы Вашего станка. Все размеры и допуски роликов для гриндера указаны на нижеследующих чертежах.

Чертеж втулки натяжителя ленточного гриндера Хозяин

Для сборки  роликов гриндера Вам потребуются подшипники 6000RS 6шт., в случае неточной токарной обработки их рекомендую вклеивать на резьбовой герметик, это позволит им прослужить дольше и избежать неприятных ситуаций с развалившимися роликами. Мы на своих станках используем ЧПУ токарные работы, которые позволяют изготовить детали с точностью до .01 миллиметра.

Для лучшего понимания, сборки ленточного гриндера своими руками, ниже прикладываем сборочный чертежи и виды собранного гриндера.

Сборочные чертежи ленточного гриндера Хозяин

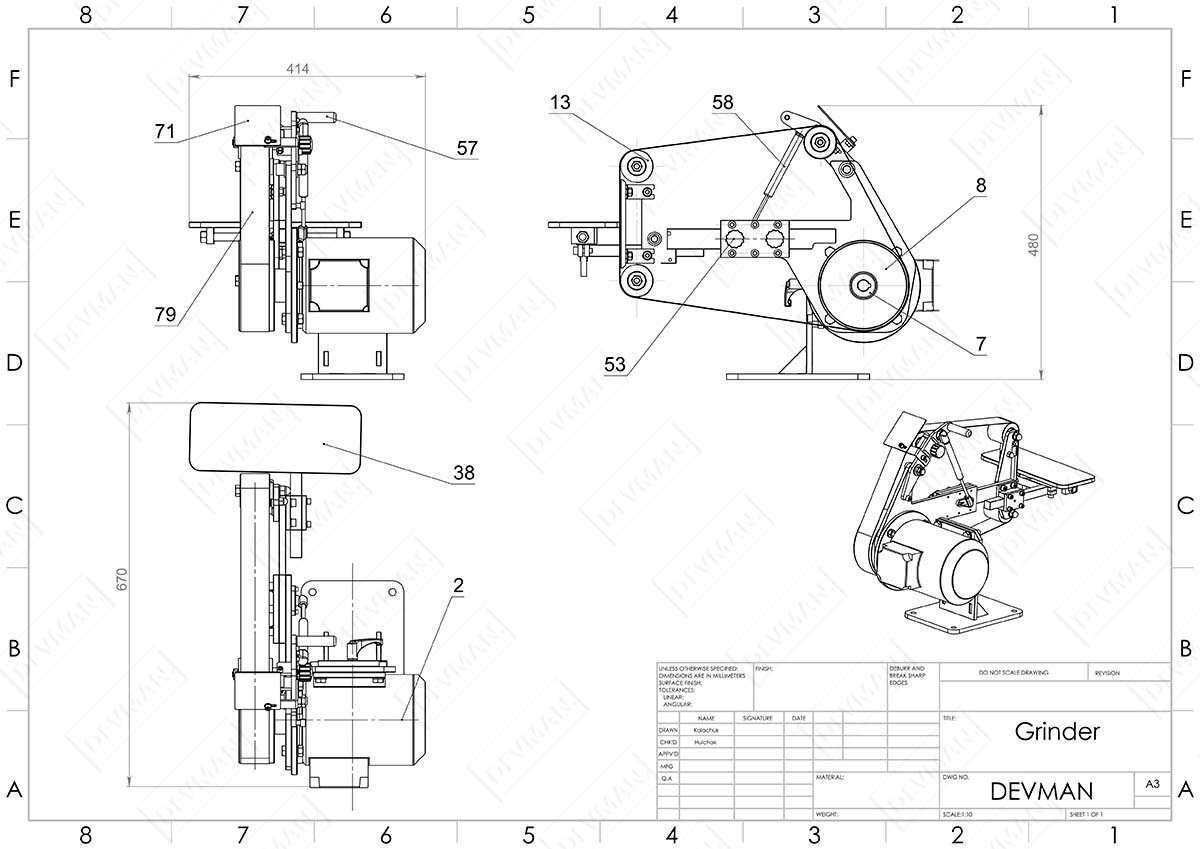

Сборочный чертеж ленточного гриндера (Вид 1)

Сборочный чертеж ленточного гриндера (вид 3)

Сборочный чертеж ленточного гриндера (вид 2)

Весь используемый крепеж для сборки ленточного гриндера своими руками,выкладываем в файле спецификация.

Спецификация крепежа к чертежу ленточного гриндера Хозяин

  • Спасибо, что дочитали данный материал, ссылку на чертежи ленточного гриндера “Хозяин” векторном формате для печати в хорошем качестве выкладываем отдельным файлом
  • Ленточный гриндер чертежи в формате dwg с размерами
  • Предложение, вопросы и пожелания присылайте нам на почту, будем рады обсудить или помочь с возникшими вопросами.
  • Звоните, пишите!

Конструирование самодельного ленточного шлифовального станка

Устройство шлифовального станка.

Главные части станка следующие:

  • Мотор или двигатель с приводом, работающий на электричестве.
    Привод лучше устанавливать рядом с ведущим роликом главного диаметра.
  • Основание или станина.
    Часто фиксируется прямо на полу, иногда эта штука ездит на колесиках – это как вам удобнее и нужнее.
  • Два натяжных катка – ведущий и ведомый.
    Делать из металла или очень прочной древесины с тонким слоем прокладочной резины для предупреждения проскакивания ленты на роли или барабан.
  • Пружина и рычаг для системы натяжки ленты.
    Пружина прижимная, а рычаг крепится к основанию и ведомому катку.
  • Основание для размещения мотора с приводом.
  • Для ленты с абразивом нужно использовать бумагу или ткань.
    Ее ширина может быть самой разной – в диапазоне от 5-ти до 30-ти см. Уровень зернистости – от 80-ти.
  • Металлические трубы толщиной от 2-х мм и больше.
  • Металлические уголки в соответствии с размерами станка.
  • Специальная магнитная подставка для металлических деталей.
  • Направляющие типа рельсовых.

https://www.youtube.com/watch?v=GwylmVI7PG8

Схема устройства шлифовального станка.

Этапы работы:

  1. Делаем каркас основания или станины.
    — режем уголки по размерам станины;
    — свариваем каркас и уголки;
    — фиксируем внизу рамы плиту из ДСП для снижения вибрации при работе.
  2. Мастерим рабочую поверхность.
    — вырезаем по размеру стальной лист и привариваем его прямо к основанию;
    — привариваем рельсовые направляющие к верхней части каркаса;
    — делаем каретку из уголков с колесиками для передвижения по направляющим станины;
    — с обеих сторон рабочей поверхности монтируем и фиксируем опоры из подшипников;
    — фиксируем винт с ручкой на каретке;
  3. Фиксируем электрический двигатель систему подъема рабочей зоны.
  4. Закрепляем опоры передач.
  5. Устанавливаем ленту с абразивным покрытием.
    — отрезаем ленту с запасом в несколько сантиметров под углом в 45°;
    — склеиваем ее внахлест с промазкой клеем стороны со смытым водой абразивом;
    — сушим место склеивания феном;
  6. Готовимся к тестовому пуску станка.
    — обрабатываем все детали станка машинным маслом;
    — подводим электрическое питание;
    — делаем пробным запуск.

Гриндер: что это такое и для каких целей используется

Данный термин обозначает шлифовальное устройство, используемое для обработки металлических (и не только) деталей. Станки, которые относятся к этой категории, являются стационарными. В их конструкции предусмотрен электрический привод, за счет которого рабочий элемент приводится в движение. Данное устройство чаще всего применяется для таких видов работ:


Чаще всего гриндер используют для обработки металла, но также могут применять для шлифовки дерева и стекла

  • шлифовки;
  • заточки;
  • удаления ржавчины;
  • ликвидации заусенцев.

Многие домашние мастера используют подобное оборудование для заточки ножей. Эффективность этого устройства очень высока, поэтому для такой простой задачи можно взять недорогую модель агрегата. Многие специалисты не советуют покупать станок такого типа для выполнения одной задачи, так как это крайне невыгодно. Перед покупкой конкретной модели рекомендуется изучить о ней отзывы. Гриндеры, располагающиеся в низшем ценовом сегменте, могут быть малоэффективными, поэтому не рекомендуется сильно экономить на такой покупке.

С помощью гриндера можно довести металлическую поверхность до нужного состояния: отшлифовать ее, устранить разнообразные дефекты, а также убрать ненужные острые края. Стоимость таких устройств в среднем составляет 17 тыс. руб., что довольно дорого. В результате многие люди принимают решение собрать такое устройство своими руками. Ленточный гриндер по своей конструкции очень напоминает шлифмашинку ручного типа. Привод, являющийся ключевым элементом устройства, приводит в движение шкив, который снабжен абразивной лентой.

Для чего еще можно использовать станок такого типа? Помимо обработки металлических режущих инструментов, на таком агрегате можно выполнять шлифовку изделий, изготовленных и из других материалов. Например, нередко его применяют для обработки деталей из камня, а также стекла. При желании можно воспользоваться гриндером для выравнивания кромки стекла или шлифовки дерева.


Устройство подходит для заточки, шлифовки, удаления ржавчины и заусенец

Такой настольный станок позволяет убрать слой ржавчины, краски или лака, что также считается очень полезным свойством. Кроме этого, его можно выполнить своими руками. Чертеж самодельного гриндера можно найти на любом профильном форуме. Такой станок является наиболее эффективным решением, если есть необходимость в шлифовке металлической трубы, выравнивании краев деталей, а также в их заточке.

Гриндер своими руками: 3 самодельных способа изготовления

Гриндер в переводе с английского означает «дробилка». Смысл термина понятен и прост, если посмотреть на его перевод в контексте некоторых англоязычных слов: «meat grinder» − это мясорубка, «rock grinder» – камнедробилка, «wood grinder» – дробилка сучьев в щепу.

В строительной сфере гриндером называют шлифовальное оборудование ленточного типа, которое используется для финишной обработки изделий из дерева, пластмассы и металла. Разница лишь в выборе ленты: чем она более жёсткая, тем прочнее материал способна обточить.

В этой статье разберём, как своими руками сделать гриндер по готовым чертежам с размерами, рассмотрим варианты сборки гибких ручных станков для обработки поверхностей со сложным рельефом, а также типы стационарных конструкций гриндеров для установки на основание.

На фото представлены варианты гриндеров для обработки различных материалов.

Ленточный гриндер для заточки ножей

Принципиальная схема конструкции гриндера и принцип его работы

Если описывать конструкцию гриндера совсем просто, то это двигатель, 2-4 вращающихся ролика, один из которых регулируется, и шлифовальная лента. От ручной шлифмашинки гриндер обычно отличает фиксирующая стойка, с возможностью менять угол наклона.

Стойка необходима для точности работы. Решили заточить нож – фиксируете, выставляете нужный угол наклона стойки и запускаете гриндер. Все.

Что касается регулируемого ролика, то он нам просто необходим. Ведь шлифовальная лента со временем растягивается, и образуется просадка. А мы подтягиваем ролик и продолжаем работать.

Есть еще важный момент. Наждачная лента подойдет только на эластичной основе. В противном случае от нагрузки она порвется.

Обзор заводских моделей и цен

Многообразие выпускаемых заводских моделей создаёт большие трудности при выборе необходимого агрегата. Выбор осуществляется на основе следующих критериев:

Наиболее целесообразным считается подход на основе критерия «эффективность – стоимость». Благодаря грамотному определению этого критерия можно выбрать эффективный гриндер, по приемлемой цене.

Левша

Гриндер ленточный Левша 610 относится к категории профессиональных станков. Он работает от от трёхфазной сети 380 в или двухфазной 220 в.

Обладая поворотной станиной, которая может поворачиваться на 90° обеспечивает обработку заготовок различной формы. Гриндер Левша 610 обеспечивает скорость вращения ленты в 15 м/с.

Производитель предлагает несколько модификаций своей продукции: 610pro, mg 610a, Левша 1250. Каждая из перечисленных моделей обладает своими особенностями в конструкции. Например, гриндер мастак 610 рассчитан на использование ленты длиной в 610 мм. Похожими характеристиками обладают гриндеры от компании мосгриндер.

Энергомаш

Компания энергомаш предлагает гриндеры собственного производства. Обладая мощной производственной базой они изготавливают линейку гриндеров, предназначенных для решения различных задач поверхностной обработки. В основном это профессиональное оборудование рассчитанное на различную длину ленты.

Зубр

Шлифовальную машину «Зубр» относят к категории универсальных переносных станков. Обладая двумя шлифовальными инструментами (круг и лента), она позволяет решить практически любые задачи зачистки и шлифования.

Благодаря угловому упору и фиксации угла наклона рабочего стола предусмотрена возможность изменения плоскости обработки и обеспечения высокой точности.

Специальная система отвода образовавшейся пыли и продуктов обработки улучшает условия работы, снижает запылённость и пожароопасность.

Предусмотренная система защиты от непроизвольного включения электрической цепи обеспечивает соблюдение правил техники безопасности.

Grinderok

Эта компания предлагает несколько типов шлифовального оборудования, которые относятся к категории гриндеров. К ним относятся такие семейства:

  • Гендальф;
  • Фродо;
  • Филит;
  • Сэм.

Каждый из предлагаемых инструментов обладает своими достоинствами и недостатками.

Одним из существенных недостатков является цена. Она начинается с 24000 рублей и доходит до 41000 рублей. Чтобы сделать правильный выбор из этих семейств, определите перечень задач, которые планируется решать с помощью приобретённого станка.

Конструктивные особенности

Большое значение для производительности работы имеет конструкция роликов для гриндера. Для самодельного аппарата чаще всего используется электродвигатель с номинальными оборотами 1500 в минуту. При показателе скольжения в пределах 9% реальная частота вращения будет 1380–1400 оборотов в минуту. Исходя из этого рассчитывают размеры деталей. Особого внимания заслуживает приводной ролик. Он делается массивным, чтобы за счет существенного момента инерции плавно разгонять ленту до заданного значения окружной скорости. Если сделать ведущий шкив из сплошной стали, то при пуске он с трудом будет проворачиваться. Поэтому его изготавливают полым либо из дюралюминия марки Д16 и выше. Ведомые и натяжные ролики рекомендуется вытачивать из легкого и твердого дюралюминия, тогда не понадобится делать полости.

Чертеж шкива Стандартный диаметр ведущего шкива – 150 мм. Натяжной делается размером 100 мм, и два остальных по 70 мм. Размеры могут незначительно отличаться в зависимости от габаритов станка. Ширина деталей соответствует размеру шлифовальной ленты с небольшим запасом.

От диаметра шкива будет зависеть скорость перемещения ленты. Если бег ленты медленный, то она будет рвать обрабатываемый материал. А от быстрого скольжения скоро износится. Следует учитывать простое правило: для твердых деталей и малой зернистости абразива требуется высокая скорость движения ленты.

Компактный гриндер с рабочим шкивом и натяжителем

Чтобы избежать соскальзывания шлифовальной ленты при несовпадении плоскостей роликов, на образующей поверхности выполняется канавка, соответствующая по ширине и глубине сечению ленты. Однако такая конструкция имеет недостаток: под большой нагрузкой лента сползает на реборду. Проверенный и надежный вариант – применять ролики-бочонки. В некоторых случаях изделия покрывают резиновым материалом.

ПОСМОТРЕТЬ ГРИНДЕР с AliExpress →

При обработке необходимо обеспечить шероховатость образующей поверхности в пределах 1,25–2,5 Ra. Большие показатели приведут к износу ленты, а на слишком гладкой поверхности она будет проворачиваться. На валы «бочонки» устанавливаются с помощью подшипниковых опор. Узлы подшипников делают закрытыми для защиты от мусора и абразивной пыли. Подшипники потребуются самоцентрирующиеся, не ниже 6-го класса точности. Их несущая способность должна соответствовать оборотам привода и планируемым нагрузкам. Фиксация сборной конструкции на оси происходит через шплинты или через буртик и крепежный комплект. У ведущего шкива нужно сделать шпоночный паз в посадочном отверстии для установки на шпонку вала двигателя или отверстие под гужон.

Ролик-натяжитель делается подвижным. Он имеет подпорную пружину для натяжения ленты, компенсации биения на шкиве и роликах и провисания при нажатии детали. Таким образом лента прослужит дольше и не порвется.

По присоединительным размерам составляется рабочий чертеж, по которому токарь сможет изготовить детали.

Типовой чертеж ролика

ПОСМОТРЕТЬ РЕЗИНОВЫЙ РОЛИК с AliExpress →

Конструкция

В конструкции ленточного гриндера ничего особо сложного нет. Аппарат состоит из двигателя, ведущего и направляющих роликов. Через них пропущена шлифовальная либо обдирочная лента требуемой зернистости.

При включении двигателя, насаженный на его вал ведущий ролик начинает вращение, а через натянутую рабочую ленту вращение передаётся и на направляющие ролики. Прижимая в рабочей зоне к ленте подлежащую обработке деталь, оператор выполняет требуемую операцию, меняя при необходимости положение заготовки относительно поверхности ленты.

Регулируя расстояние между направляющими роликами, можно обработать поверхности с дефектами разной глубины. При длительной эксплуатации шлифовальная лента может растянуться ненамного. Для компенсации возможной слабины, в конструкции на одном из роликов предусмотрен натяжной механизм. Обычно подобная функция возлагается на ролик, расположенный на одинаковом расстоянии между ведущим и ведомым.

В комплектацию шлифовального аппарата входит опорный столик, выполняющий также функцию поверхности для фиксации обрабатываемого изделия. Как правило, такой столик должен иметь возможность поворота на 90 градусов относительно одной оси. В таком случае получается обработка двух перпендикулярно расположенных плоскостей без переустановки детали на опорном столе.

Безусловно, требуется панель управления гриндером! В целях безопасности её рекомендуется монтировать на каркасе станка в непосредственной близости от рабочей зоны оператора. Переносные станки укомплектованы стойкой из прочной стали с крепёжными отверстиями на основании, позволяющие закрепить агрегат на деревянной поверхности.

Если посмотреть на детали конструкции, можно сразу заметить некую визуальную неустойчивость собранного шлифовального устройства. Вылет боковых габаритов установленных роликов значительно превышает опорную поверхность на основании. Кроме того, отсутствие опорного столика затрудняет эффективную обработку сравнительно больших поверхностей, а держать деталь навесу неудобно и довольно опасно.

Увеличенная длина рабочей ленты приводит к дополнительным потерям за счёт трения. Приходится применять в приводе силовой агрегат большей мощности, а это повышение затрат на электроэнергию. Узел натяжения отличается простотой и функциональностью. Регулировать натяжение — секундное дело. В комплектации станка прилагаются сменные шлифовальные насадки, с помощью которых шлифовку можно делать даже на внутренних поверхностях. Несмотря на это, стоимость в 100 тыс. руб. заставляет задуматься.

Сферы использования

Гриндер хорош и полезен везде, в том числе в домашнем хозяйстве – от грамотной заточки ножа высокого качества или портновских ножниц до шлифовки сложной детали из металла или другого «трудного» материала. Иными словами, инструмент нужный, в хозяйстве пригодится.

Тем более, что смастерить его своими руками вполне реально. Для этого вовсе необязательно иметь специальное оборудование и солидный профессиональный опыт.

Повозиться, конечно, придется, но зато вы сделает именно то, что вам нужно и, что весьма немаловажно, сэкономите серьёзную сумму денег вплоть до нескольких тысяч американских долларов

Пошаговая инструкция

Для сборки самодельного ленточно-шлифовального станка потребуется:

Продумать конструкцию устройства и сделать чертежи. Исходя их конструкционных особенностей вашей модели, станет понятно, что потребуется для сборки. Прорабатываю конструкцию, желательно предусмотреть возможность шлифовки деталей как в вертикальном, так и горизонтальном направлениях.

Приготовить ручной электроинструмент: лобзик, ШМУ, дрель.

Договориться с токарем, для выточки отдельных деталей. Или сам токарный станок.

Первое, с чем нужно определиться при разработке станка – это лента. Длина варьируется от 610 до 1830 мм, а ширина 50 или 100 мм. Для бытового использования оптимальная длина – 915 мм. На ней же поставляется основное количество Чапаевских станков.

Основу для станины желательно подбирать с толщиной стали не менее 12 мм. Болтовые соединения при этом не желательны, так как могут ослабить конструкцию. Желательно воспользоваться сваркой.

При вытачивании роликов важен показатель шероховатости, который должен быть не меньше 1,25. Иначе лента будет быстро изнашиваться. Материалом для роликов лучше всего послужит дюралюминий, а ведущий должен быть из стали. Монтировать на станину лучше на закрытые подшипники, чтобы в них не попадала пыль.

Если станок планируется делать с четырьмя роликами, то принято использовать следующие размеры: 150 мм – для ведущего, 100 мм для регулируемого, и 70 мм оставшийся

При этом важно расположить их без перекосов, чтобы избежать соскальзывания ленты

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Домашний дизайнер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
