Как правильно осуществить монтаж стальных панельных радиаторов?

Как рассчитать количество секций для биметаллической батареи

Число секций рассчитывается по формуле S x 100/W S – площадь комнаты, W – паспортная мощность секции радиатора, указывается производителем в технической документации. Расчет проводится не для всего помещения в целом, а для каждой комнаты в отдельности. Тип радиатора не учитывается в расчёте.

Пример расчета

Необходимо для жилой комнаты площадью 15 квадратных метром подсчитать количество секций, каждая из которых имеет мощность в 200 Вт.

Установка биметаллических радиаторов отопления с 8-ю секциями с запасом согреет жилую комнату.

Батареи отопления биметаллические установка которых доступна любому хозяйственному мужчине – лучший отопительный прибор в квартире с централизованным теплоснабжением.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Монтаж арматуры и подключение радиатора к системе

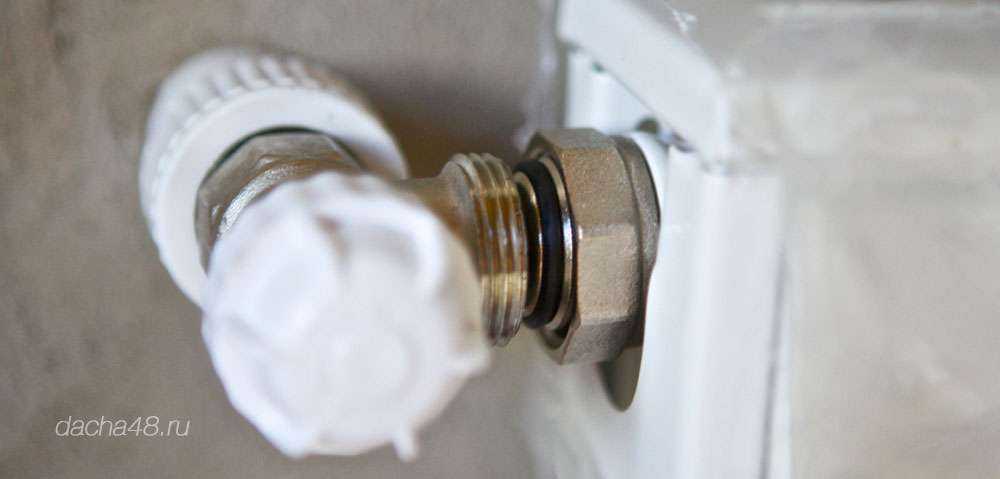

В результате у нас установлены два крана, которые должны идеально подойти к батарее. Кран состоит из двух частей, одну мы приклеили, а вторая, с гайкой должна прикручиваться к батарее. Самое время открутить гайку и вкрутить маленькую часть крана в отверстие в радиаторе. Не забываем про герметик.

Резьбы должны быть закручены одинаково, если вам намеренно не требуется что-то отрегулировать. Закрутить можно при помощи пассатижей, они прям созданы для этого, он не как обычно, а вставив закрытые пассатижи в отверстие трубки. Они зацепятся за грани.

Минут 5 ждём пока герметик подсохнет и ставим радиатор на место. Все должно совпасть.

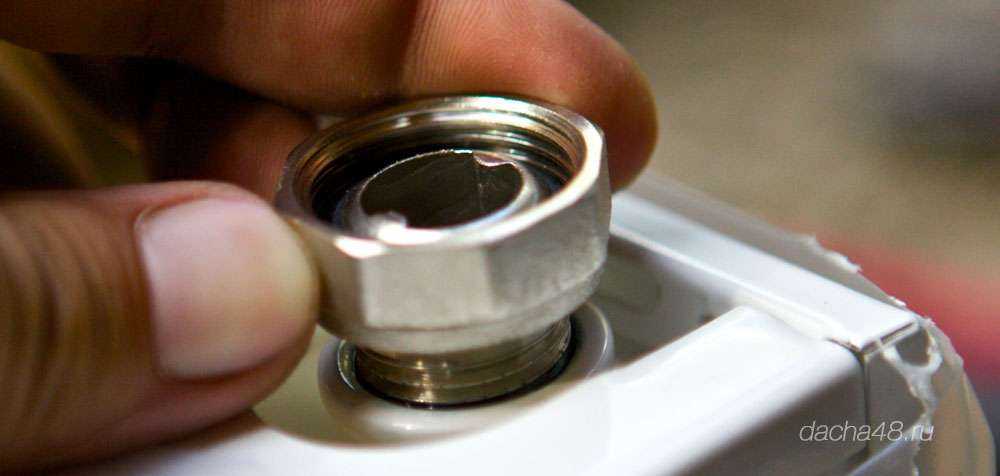

Закручиваем гайку, ключ достаточно хитрый поэтому придётся использовать газовый.

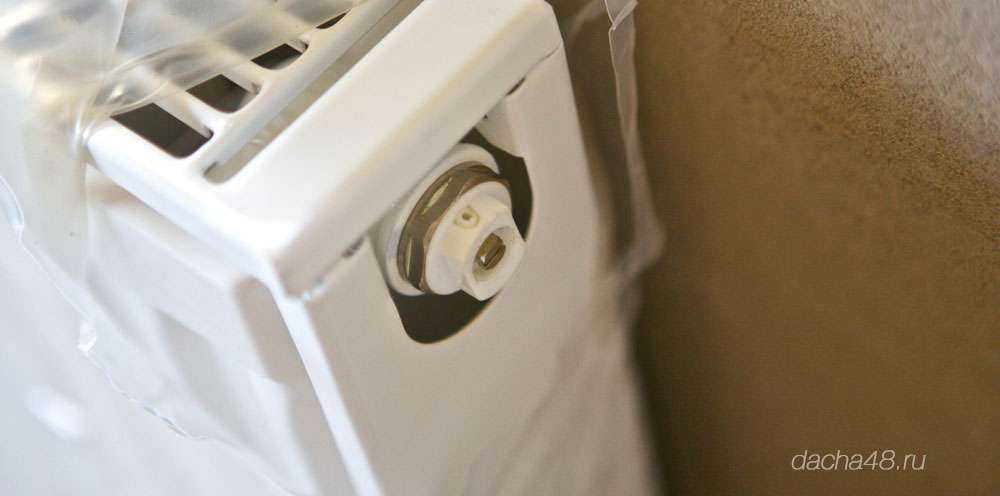

Теперь остаётся на другой стороне батареи сверху вкрутить кран Маевского,

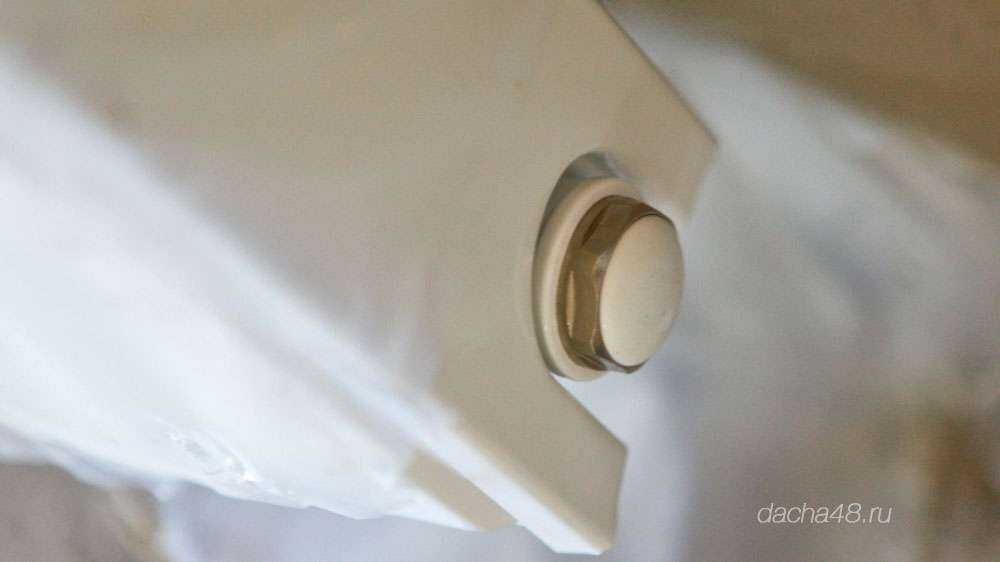

А снизу заглушку.

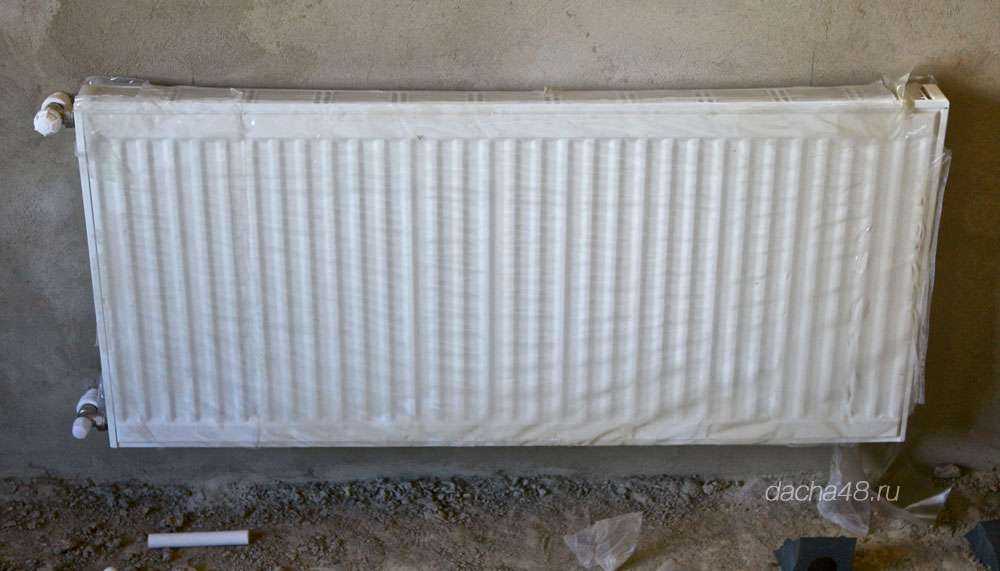

В итоге получается вот так.

Таким образом, устанавливаем все радиаторы в доме. Если радиатор отличается от Тип 11, то и расстояние от стены до центра радиатора больше

Обратите на это внимание и не режьте сразу

После того как все установлено, необходимо опресовать систему. Можно это сделать скважинным насосом, он выдаёт около 6 атм, а осмотр утечек в это время дает прилив адреналина который я не знаю в чем измерять))))

При опресовке у меня ничего не потекло ни из-под штукатурки, ни из резьбовых соединений. Надеюсь, у вас тоже все получится.

Установка биметаллических радиаторов отопления

Длительность отопительного сезона в нашей стране вынуждает владельцев жилья тщательно подходить к подготовке всего обогревательного оборудования. Наладка и ремонт системы осуществляется в весенне-летний период. В это время часто проводится замена или установка биметаллических радиаторов отопления. Они изготовлены по прогрессивной технологии, позволяющей максимально эффективно использовать тепловую энергию от теплоносителя.

1. Общая информация
2. Технические требования
3. Конструкционные особенности
4. Варианты разводки радиаторов
5. Монтажные работы
6. Почему батареи ставят под окном

Монтаж

Наиболее выгодным местом монтажа радиатора является под окном, под подоконником. Это позволяет создать «тепловую завесу» на пути холодного воздуха, исходящего от окна.

Процесс монтажа стальных панельных радиаторов состоит из следующих шагов:

В зависимости от модели прибора, необходимо наметить места сверления отверстий под крепления таким образом, чтобы от пола до нижней части прибора оставалось 110 мм (расстояние от верхней части до подоконника должно составлять 100-150 мм). Такого расстояния достаточно для осуществления процесса конвекции. К тому же, при таком расстоянии облегчается уборка пространства под прибором. Батарея не должна монтироваться слишком высоко (не более 200 мм от пола), т.к. в этом случае будет увеличиваться разброс температур между верхней и нижней частями комнаты;

Тип 22.

Важно! Расстояние от стены до задней стенке радиатора должно быть не менее 25 мм. Несоблюдение этой рекомендации снизит теплоотдачу устройства

Помимо этого, запрещается закрытие стального панельного радиатора декоративными «ширмами», шторами или другими предметами интерьера, это приводит к уменьшению теплоотдачи и некорректной работе термодатчика.

• При помощи дрели или перфоратора (в зависимости от материала стены) просверлить отверстия диаметром 10 мм. Для приборов длиной 1800 мм необходимо 3 отверстия под крепления;
• Забить дюбеля в отверстия и вкрутить в них саморезы. При этом саморезы вкручиваются не до упора, а таким образом, чтобы между стеной и саморезом оставалось расстояние 4-5 мм;
• Далее следует одеть крепеж и до конца вкрутить саморезы;

Стальной радиатор с терморегулятором Danfoss в квартире.

• Повесить прибор на крепеж. Верхний крепежный кронштейн обладает блокиратором от «случайного демонтажа», поэтому перед установкой радиатора необходимо оттянуть вверх верхний крепежный захват и зафиксировать в таком положении. После этого, повесить прибор на нижний крепежный захват, при этом верхний захват автоматически защелкнется и радиатор плотно зафиксируется на кронштейнах;
• Одеть на нижние скобы прибора дистанционные распорки и откорректировать дистанцию от батареи до стены;
• Подсоединить батарею к трубам отопительной системы;
• В верхнюю пробку установить воздухоотводчик, который поставляется в комплекте. Воздухоотводчик оснащен уплотнительным кольцом, поэтому нет надобности в применении других герметизирующих материалов, таких как Tangit, фторопластовый уплотнительный материал, лен и т.д.

Совет! Установку стального радиатора отопления следует проводить не снимая защитную пленку (за исключением мест крепления и подводки труб). Рекомендуется полностью удалять упаковку только после полного завершения монтажа системы отопления, а также работ по отделке помещения. Это уменьшит вероятность загрязнения или повреждения прибора.

Панельный радиатор в универмаге «Пятёрочка».

Важно! Если в системе отопления используются медные трубы, то при их соединении со стальными батареями рекомендуется применять бронзовые или латунные фитинги. Помимо этого, в качестве уплотнителя не следует применять лен, т.к

это может привести к разрушению фитингов, вместо льна рекомендуется использовать герметики.

После окончания отопительного сезона рекомендуется отключить стальные панельные радиаторы (закрыв шаровой кран перед прибором) от остальной системы отопления. При этом, в обязательном порядке необходимо открыть воздухоотводчик, это позволит избежать разрыва прибора.

Как будем подключать?

Схема подключения радиаторов может быть различной. От того, какому варианту будет отдано предпочтение, зависит уровень теплоотдачи и комфортность нахождения в квартире. Неправильно выбранная разводка может на 50% снизить мощность системы отопления.

Наибольшее распространение получила односторонняя боковая схема, отличающая наибольшим показателем теплоотдачи. В этом случае трубу, подводящую теплоноситель, соединяют с верхним патрубком, а отводящую с нижним.

Если сделать наоборот, эффективность обогрева помещения снизится практически на 7%. Для подключения многосекционных радиаторов такая схема не всегда оправдана, так как возможен недостаточный прогрев последних секций. Избежать этого можно путем установки удлинителя протока воды.

В квартире со спрятанными в полу или проходящими под плинтусом трубами используется нижнее подключение.

Это наиболее эстетичный вариант, при котором патрубки для подвода и отвода теплоносителя располагаются внизу в полу, а потому для подключения используются нижние отверстия.

Диагональное

Монтаж батарей, у которых двенадцать или больше секций, осуществляется по диагональной схеме.

Теплоноситель подается через верхний патрубок, располагающий с одной стороны радиатора, а отводится через нижний на другой стороне.

Последовательное

Такая схема подключения предполагает наличие в системе отопления давления, достаточного для движения теплоносителя по трубам.

При этом стоит предусмотреть кран Маевского, предназначенный для отвода избыточного воздуха.

Важно помнить, что выполнение ремонтных и профилактических работ будет сопровождаться отключением всей отопительной системы

Параллельное

Параллельная разводка предполагает наличие специального теплопровода, встроенного в систему отопления, через который теплоноситель подается и отводится наружу.

Наличие специальных кранов на входе и выходе делает возможным замену отдельных радиаторов без отключения теплоснабжения. Однако схема может стать причиной недостаточного прогрева труб при пониженном давлении в системе.

Неправильный расчёт количества секций

С помощью крана можно понизить температуру отопления, если она вдруг окажется слишком высокой для помещения, но повысить её выше той, которая достигается при полностью открытом кране, нельзя.  На многоквартирных домах с централизованным отоплением температура теплоносителя бывает разной. Если она по каким-то причинам окажется невысокой (такое бывает нередко), поднять температуру воздуха внутри квартиры будет невозможно. Вот если бы секций в радиаторе было чуть больше…

Расчёт секций радиатора при замене производится, исходя из базового коэффициента, который равен 1,4 на кв м. Его можно произвести при помощи консультантов магазина при покупке радиатора.  Но тут покупателей подстерегает следующая ошибка: расчёт проводится по усреднённой температуре нагрева теплоносителя, а бывают ситуации, как уже говорилось, когда температура воды внутри батарей падает ниже. Чтобы не испытывать дискомфорта, количество секций должно быть немного больше расчётной по среднему коэффициенту.

Последовательность выполнения работ

Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.

После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.

Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.

Монтажные работы

Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.

При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.

Контроль пространственного расположения

Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.

Заключительный этап

Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.

После этого можно выполнить пробные испытания с целью обнаружения возможной течи.

Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.

При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.

Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.

Определение места расположения радиаторов

Если речь идёт о замене старых конструкций новыми, то вопрос месторасположения отпадает сам собой. В случае планирования схемы контура требуется учесть важные факторы, согласно которым батареи должны создавать надёжную теплозащиту. Какими бы ни были качественные современные стеклопакеты, они всё равно являются источниками холодного потока воздуха. Именно поэтому практически во всех помещениях ниже окна устанавливаются батареи. Но при этом стоит учитывать, что радиатор должен покрывать не менее 70% оконного проёма. Только тогда его функционирование будет эффективным.

— расстояние от подоконника до верхней части отопительного прибора должна быть в пределах 9-14 см;

— от нижней части батареи до пола требуется соблюдать зазор в 7-12 см;

— между радиатором и стеной нужно оставлять расстояние 3-5 см;

— размещать отопительную конструкцию следует по центру оконного проёма.

Исходя из перечисленных требований, можно подытожить, что предшествовать выбору модели должно место установки. Только при наличии определённых параметров подбирается мощность и комплектация секций.

Схема обустройства отопительной системы

Основным элементом в каждой отопительной системе является нагревательный котел. Во многом схемы обвязки радиаторов отопления зависят от него. Если выбран нагревательный прибор напольного варианта изготовления, его не следует монтировать в верхней части отопительной конструкции, поскольку такое расположение снижает эффективности работы системы или даже способно привести к сбою в ее функционировании.

Обычно такие котлы не имеют устройств для отвода воздуха, а это нередко приводит к появлению воздушных пробок. Необходимо учитывать, что при отсутствии воздухоотвода, трубы подающего отрезка магистрали следует монтировать строго вертикально.

Узнать, имеет ли котел воздухоотводчик несложно – надо посмотреть, находятся или нет в его нижней части патрубки, которые предназначаются для подсоединения нагревательного прибора к отопительной системе. Подающую магистраль в этом случае соединяют с трубами обрата при помощи специального коллектора. Обычно патрубки имеются у газовых и электрических отопительных котлов настенного типа.

У некоторых моделей нагревательных агрегатов нет циркулярного насоса, расширительного бака и устройства регулировки давления. Все эти комплектующие элементы можно при необходимости приобрести и установить с учетом их месторасположения. Так циркулярный насос разумнее всего размещать на трубах обрата.

Что касается группы безопасности, то ее разрешается монтировать и на подающем отрезке контура, и на обратном (прочитайте: «Группа безопасности для отопления — делаем систему надежной «).

Когда делается обвязка батарей отопления полипропиленом, нужно учитывать тип системы, на которую предстоит устанавливать дополнительные компоненты. Если конструкция предусматривает естественную циркуляцию теплоносителя, то они вряд ли потребуются. В том случае, когда обвязка радиатора полипропиленом производится в конструкции с принудительной циркуляцией, нужно будет дополнительно использовать как циркулярный насос, так и другие элементы. После этого для проверки качества системы производят опрессовку радиаторов отопления.

В квартирах с центральным теплоснабжением сейчас принято устанавливать биметаллические радиаторы, а в частном домостроении более распространена обвязка алюминиевого радиатора или стальной отопительной батареи.

Особенности монтажа чугунных радиаторов

Несмотря на новейшие приборы, обеспечивающие обогрев помещений, такие как сверхлегкие и эстетичные биметаллические и алюминиевые изделия, чугунные радиаторы по-прежнему востребованы у владельцев недвижимости. И хотя продукция из чугуна не отличается изысканным дизайном, батареи долго остаются горячими, передавая постепенно тепло окружающему пространству.

Существуют специфические особенности конструкции чугунного прибора, которые необходимо учитывать при их монтаже:

Как понятно из информации, приведенной в статье, в технологии монтажа радиаторов нет ничего сложного. Зная правила создания отопительной конструкции и соблюдая последовательность действий, каждый домашний умелец может выполнить данную работу самостоятельно

Особое внимание нужно уделять герметичности, которая способна обеспечить отсутствие протечек

Правильная установка радиатора своими руками на видео:

В какое время года лучше менять батареи

Замена батареи может занимать от 10 минут до 3-4 часов.

В частном доме, если всё подготовлено, а материал закуплен, время года можно не учитывать. Отключение отопления на 1-2 часа даже в сильный мороз не сильно скажется на комфорте.

В многоквартирном доме для замены радиатора без отсекающих кранов выбирают позднюю весну или раннюю осень. В отопительный сезон отключают весь стояк. На это неохотно идут управляющие компании, так как даже на непродолжительное отключение последует жалоба жильцов подъезда, особо принципиальные могут потребовать перерасчёта.

Кроме того, после возобновления подачи тепла (заполнения системы) есть вероятность гидроудара, что может привести к аварии в любой квартире и затоплению соседей, за что также будет отвечать УК. В рабочее время некоторые квартиры остаются без присмотра, что может привести к неприятным последствиям, так как своевременно узнать о протечке невозможно.

В летний период коммунальные службы проводят профилактические работы в том числе опрессовку системы, что может затруднить процесс замены, так как подача теплоносителя может быть осуществлена неожиданно и во время, когда жильцы отсутствуют. Лето – период отпусков и цена на замену батарей в это время может быть выше.

Правила расположения батареи и схемы подключения

Помимо характеристик самого радиатора и грамотности его подключения, одним из важнейших факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания. Но все же приведем несколько рекомендаций по грамотному размещению радиатора.

Как установить радиатор своими руками

Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины.

Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.

В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.

Все изложенные выше принципы размещения батареи отопления представлены на схеме выше

Таблица. Стандартные схемы подключения батарей отопления.

Котельная в частном доме — подбор оборудования, полная схема монтажа Грамотное проектирование инженерных систем в полном соответствии со строительными нормами и правилами не только.

Двухконтурный настенный газовый котел Специфика строительства загородных домов подразумевает автономное отопление и горячее водоснабжение – прокладка.

Теплоноситель для системы отопления: вода, антифриз — что лучше? Отопление в частном доме – это не просто совокупность нескольких труб и радиаторов. Это сложная система, которая, чтобы.

Водяные конвекторы отопления: выбор, принцип работы, монтаж Водяные конвекторы отопления все чаще устанавливают в современных домах и квартирах. Высокая эффективность обогрева.

Способы установки декоративных экранов для батарей

Способ крепления декоративных элементов, закрывающих отопительные батареи, зависит от их конструкции.

Например, навесные варианты часто выполняются таким образом, что вовсе не требуют крепления.

Они просто навешиваются на радиаторы, удерживаясь на них благодаря изогнутой форме своей верхней части.

Такой вариант очень удобен при уборке, особенно если изделие имеет небольшие габариты. Оно легко снимается и моется с помощью струи воды.

Если изделие выполнено в виде короба, то изготовители предусматривают в них отверстия для крепления к стене. Главной задачей в этом случае становится перенос расположения этих отверстий на стену, размещая их так, чтобы линии крепления были строго горизонтальны. Для проверки необходимо использовать уровень. Затем в отмеченных местах просверливают отверстия и устанавливают крепёжные элементы, на которые и навешивается конструкция.

Поскольку ассортимент защитно-декоративных решеток для батарей велик, то каждый потребитель может выбрать наиболее подходящий для него вариант, исходя из своего вкуса, потребностей и финансовых возможностей.

Следующие видео наглядно показывают, как самостоятельно собрать и установить декоративные экраны для батарей.

Выбор места и способа установки радиатора

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.

1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

https://youtube.com/watch?v=olrD9qxCAhM

ПОСМОТРЕТЬ ВИДЕО

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

• Не учтено место для установки регулировочных кранов.
• Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
• Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
• Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

• Допускается применение труб малого диаметра.
• Магистраль устанавливают в любом положении, вертикально или горизонтально.
• Требуется меньший объем теплоносителя.

Разметка стен

Перед тем, как начать монтаж стальных радиаторов отопления, необходимо выбрать место и сделать разметку. Для этого потребуется отметить на стене все точки, где будет происходить соприкосновение отопительного прибора со стеной. Также потребуется разметить места, куда будут установлены крепежные элементы. Если радиатор необходимо прикрепить к основанию из гипсокартона, то потребуется использовать для крепежа дюбеля из пластика. Металлический анкер будет более оптимальным решением для фиксации радиатора к стене из камня или кирпича

Обычно радиатор продается вместе с крепежными элементами в комплекте, поэтому важно сделать правильную разметку на стене

Комплект для установки металлического радиатора

Конечно, потребуется сделать расчет стальных радиаторов отопления. Для этого существует несколько формул, как рассчитать стальные радиаторы отопления. Для этого учитываются такие параметры, как тип дома, площадь, которую следует отопить, мощность стальных радиаторов отопления, регион проживания. На основе этого уже подбирают стальные радиаторы отопления, расчет мощности их является очень важным.

Угол подъема зависит от того, где расположено отверстие для входа теплоносителя в радиатор. В случае если этот разъем находится с левой стороны, то радиатор необходимо немного приподнять с правой стороны.

Для того чтобы проделать в стене отверстия, потребуются такие инструменты, как сверло и дрель. Диаметр сверла должен быть идентичным с диаметром дюбеля. Также крепление должно обладать высокой прочностью и качеством. После того, как дюбель был вставлен в отверстие, потребуется сделать обсадку дюбеля. Для этого потребуется такой инструмент, как молоток. Таким же методом производим крепеж к стене остальных дюбелей. Это необходимо для того чтобы под радиатор можно было закрепить вторую планку.

Сверление отверстия под дюбель

Радиаторные планки устанавливаются сразу после закрепления дюбелей. Планки необходимо прикрепить с помощью болтов, которые были в комплекте с радиатором отопления и планками. Для того чтобы закрутить болты, потребуется разводной ключ, однако при закрутке дюбеля трогать не надо.

Как правильно установить?

Предусмотрено 2 варианта монтажа батарей: настенное и напольное размещение. В первом случае потребуется кронштейн, во втором ножки, идущие в комплекте. Форма и конструкция опор может быть различной, но главный критерий – они должны с лёгкостью выдерживать модель прибора.

Как подключить радиатор отопления своими руками. Двухтрубная система отопления.

Watch this video on YouTube

Крепление к стене

На какие элементы крепить радиатор к стене зависит от типа перегородки:

• бетонные, кирпичные, стенки из шлакоблока, пеноблока – анкерные болты;
• другой материал перегородки – опоры, являющиеся одновременно анкерными болтами и кронштейнами.

В панельных приборах предусмотрен крепёж к стене с тыльной стороны. Такое предписание даёт завод-производитель.

Радиаторы крепятся на стену в строго установленных местах жилища, это:

• ниши под окном;
• протяжённое меж оконное расстояние;
• перегородки без окон в комнатах в углу строения;
• помещения второстепенного назначения, смежные стены которых, являются наружными ограждениями;
• площадки между этажами и вход в подъезд.

Как подвесить радиатор:

1. Нарисуйте разметку.
2. По нанесённым отметкам, используя пробойник, проделайте стартовые отверстия в отделке стены и в штукатурном слое. Это нужно для того, чтобы в процессе сверления бур не смещался.
3. Возьмите перфоратор и нужный бур. Просверлите гнёзда под крепёж. Глубина – незначительно больше длины используемого дюбеля.
4. Образовавшиеся гнёзда очистите и забейте в них анкера. Последние могут быть как металлические, так и пластиковые.
5. Если выбраны металлические элементы, то завинтите в установленные в стенах гильзы.

После того, как все детали для крепежа будут находиться на своих местах, наденьте на них предохранительные накладки и навесьте отопительный прибор. Крепёж не должен деформироваться.

Как установить радиатор на стену, представлено в видео:

Как установить радиатор на стену правильно

Watch this video on YouTube

Крепление к полу

На рынке представлены модели радиаторов, которые не нужно крепить на стену, а можно расположить на напольном покрытии. Обычно это высокие батареи из чугуна.

Происходит это следующим образом:

1. Через отверстия в ножках нанесите разметку под крепёж.
2. По намёткам просверлите гнёзда для монтажа анкеров.
3. В сделанные отверстия забейте гильзы из пластика. Металлические детали в этом случае используют крайне редко.
4. Установите вертикальные опоры и прикрепите их к полу с помощью винтов.
5. При необходимости зафиксируйте крюки на нужной высоте и наденьте на них радиатор.

После проведения процедуры выполните стяжку напольного покрытия. Она не только скроет место крепежа, но будет служить дополнительным усиливающим элементом.

Инструкция представлена в видео:

Инструкция по установке. Стальные панельные радиаторы и напольные крепления

Watch this video on YouTube
