Лазерный нивелир своими руками: пять идей для изготовления

Как сделать?

Как было отмечено выше, высококачественные устройства именитых марок окажутся по карману не каждому. Сократить расходы можно за счет покупки китайских моделей, существенно уступающих им по качеству и основным характеристикам. Но не стоит забывать и о возможности изготовления необходимой конструкции своими руками. Самодельный штатив может быть собран несколькими способами, а именно:

оснащенный крепежными элементами в виде магнитов;
с применением так называемых крест-штативов;
с использованием ремней для фиксации приборов.

Одним из наиболее простых вариантов, предусматривающих минимальные затраты, является использование обычного штатива для фотоаппарата или камеры. При наличии такого устройства останется только адаптировать его под установку лазерного уровня. Не менее простым способом будет самостоятельное изготовление треноги с площадкой для нивелира из любых материалов. Основным требованием при этом будет устойчивость всей конструкции.

Самостоятельно и при сравнительно небольших затратах можно изготовить телескопическую штангу. Для этого понадобятся две трубки, диаметры которых подбираются так, чтобы одна входила в другую. Одна из них должна быть вдвое длиннее другой. Процесс изготовления включает в себя следующие шаги:

большую из трубок разрезаем пополам;
с двух концов меньшей по размерам трубы надеваем большую для достижения телескопического эффекта;
в трубках сверлятся отверстия, на которые навариваются гайки;
для фиксации составляющих используются барашки с соответствующей резьбой.

Самым бюджетным вариантом будет сооружение любой устойчивой подставки. Это может быть даже черенок от лопаты с подставкой, сделанной из фанеры или плиты ОСБ

Важно выставить эту конструкцию строго вертикально, используя обычный уровень или отвес

Конструкция лазерного нивелира

Уровень лазерного типа принадлежит к категории оптических измерительных приборов, которые требуют соответствующего подхода к применению и хранению. Несоблюдение условий хранения и эксплуатации приводит к поломкам уровня. Перед тем, как выполнить ремонт лазерного уровня, следует разобраться с его устройством.

Рассматриваемый инструмент с виду имеет простую конструкцию, однако некоторые отдельные части его имеют сложное устройство, что вызывает трудности при самостоятельном ремонте в домашних условиях. Однако упростить проведение ремонтных работ помогут знания конструкции этого измерительного прибора.

Главным элементом нивелира является источник света, по которому проводятся соответствующие построения горизонтальных и вертикальных плоскостей. В качестве светового излучателя применяются светодиоды, усиление освещенности которых достигается за счет использования системы линз. Из строя светодиод может выйти только по причине неисправности электронной микросхемы. Линзы могут только разбиться, и в таком случае понадобится их замена.

Снаружи прибора имеется корпус, который обычно обладает высокой степенью защищенности от влаги и пыли. Корпус обычно изготавливается из ударопрочного пластика. В конструкции корпуса есть разъем, где устанавливаются сменные батарейки или стоят аккумуляторы. Для проведения точных измерительных работ, прибор имеет специальную установочную систему. Эта система позволяет расположить уровень ровно, и произвести соответствующие измерения.

Нивелиры бывают разными, что зависит не только от производителей. Они классифицируются на простые или бытовые и профессиональные:

Бытовые модели устройств способны только создавать луч, который направляется параллельно корпуса
Профессиональные — они способны проецировать лазерные лучи в разных плоскостях и по всей окружности на 360 градусов. В таких устройствах дополнительно применяется электропривод, который вращает лазерный светодиод по окружности

Чем сложнее конструкция инструмента, тем труднее выполнить ремонт нивелира. Чтобы отремонтировать своими руками прибор, следует выяснить основные виды поломок, которые встречаются на лазерных уровнях.

Устройство оборудования

Фиксация лазерного устройства и нивелира требует применения различного вида оборудования, которое используется в качестве опоры или держателя. Специалистами используются штанги и штативы, в народе их называют треноги; они позволяют закрепить оптический прибор в том положении, которое позволяет получить наиболее точные показатели и измерения.

Тренога позволяет установить и закрепить лазерный оптический прибор на необходимой высоте. С помощью этого оборудования специалист может работать с прочно установленным прибором. Какие-либо колебания или вибрации с применением штатива на лазерный уровень или нивелир не влияют. Использование оптических приборов со штативом делает работу наиболее универсальной и удобной.

Штативом называют передвижную опору для приборов, имеющих оптическую составляющую для получения точных результатов и наведения лазерного луча на объект в максимальном качестве.

Конструкция состоит из основания и штативной головки, которая устанавливается на основание и позволяет зафиксировать оптический прибор. Как правило, компактные штативы оснащаются несъёмной головкой. Профессиональные геодезические треноги для нивелиров имеют съёмную головку для различного вида оптических приборов. Лазерный прибор крепится к кронштейну с помощью винтов.

Основание держателя состоит из классической треноги. Ножки оборудования регулируются и позволяют использовать его на неровной поверхности или ступеньках. Конструкция треноги телескопическая, состоит из трёх металлических трубок или профилей, позволяющих изменить высоту и поднять основание. Закрепляются металлические трубки поперечными кронштейнами. Опорное основание выполнено в нескольких формах: прямоугольное, треугольное или сферическое.

Универсальный компактный штатив имеет несколько иную конструкцию. Он состоит из треноги, но в центре конструкции имеет центральную выдвижную штангу. Выдвижная штанга оснащается червячным механизмом, который позволяет изменять положение центральной штанги с миллиметровой точностью. Компактный держатель позволяет изменять положение приборов не только с помощью ног устройства, но и с помощью центральной штанги.

Как сделать лазерный уровень на карданном подвесе

Не увеличивая бюджет конструкции, можно изготовить достаточно точный самовыравнивающий лазерный нивелир из той же самой детской указки.

Для изготовления понадобятся:

два старых жестких диска одинакового размера;
пластик или ДВП для коробки;
блок на 3 пальчиковые батарейки от старой детской игрушки;
мягкий провод от наушников;
алюминиевый профиль или уголок от старого карниза.

Пошаговая инструкция по изготовлению:

1. Аккуратно разбираем жесткий диск, оставив на месте подшипник и крепление для записывающих пластин

2. Из подходящего уголка делаем кронштейн для подвеса. В качестве оси №1 выступает подшипник записывающих пластин HDD

3. Ось №2 карданного подвеса изготавливаем из подшипника коромысла записывающих головок жесткого диска

4. Подвес для лазерной указки должен быть ровным и тяжелым. В данном случае использованы два алюминиевых уголка, заполненные для тяжести куском МДФ

5. В верхней части штанги монтируется карданный подвес, в нижней – сверлится отверстие для лазерной указки. Все отверстия располагаются строго симметрично друг другу. Над отверстием для указки надо предусмотреть место для центровочного болта

6. Собираем конструкцию кардана. Без лазерной указки штанга должна располагаться строго вертикально под действием силы тяжести. Проверяем свободный ход всех подшипников карданного подвеса

7. Устанавливаем указку в штангу

Share this video on Facebook

FunnyCat.TV | 2014-2017 Best funny cats videos.

Powered bypublic API»s

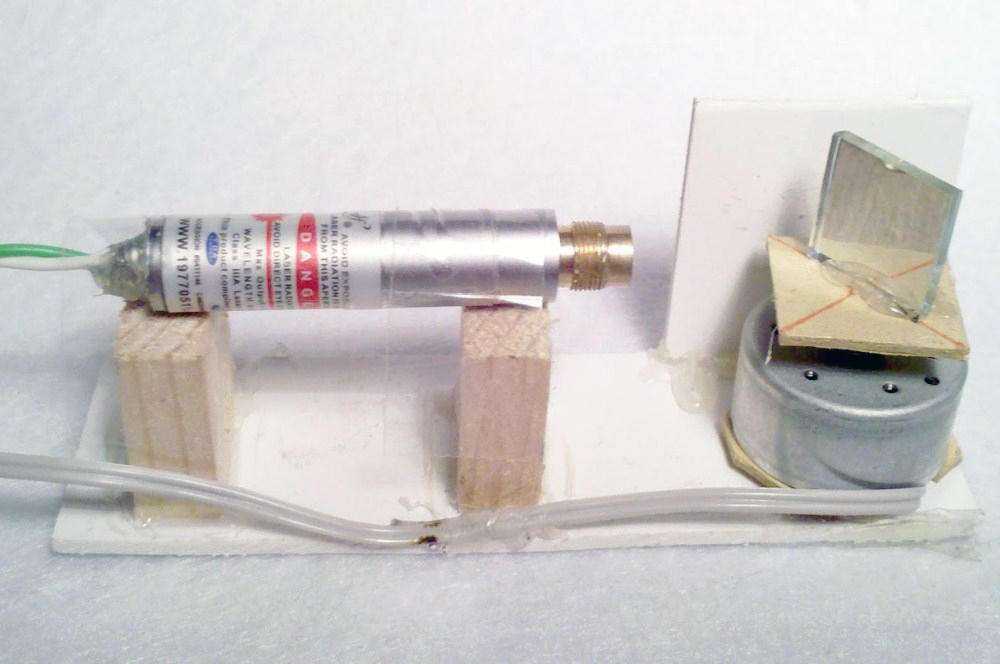

Простой лазерный уровень своими руками: 5 шагов

Сделать лазерный уровень под силу каждому, однако нужно тщательно изучить теоретическую часть процесса Электронный лазерный уровень относится к наиболее необходимым инструментам, которые нужны как строителям, так и людям других профессий. Во время пользования этим уровнем, можно спроецировать пересекающиеся точки и посмотреть, получится ли прямой угол. Покупка подобного прибора в магазине, может достигать до 100-200 долларов, а если потратить немного времени и усилий, то создание самодельного лазерного уровня обойдется в копейки.

Советы по выбору

Чем выше класс производимых измерений, тем жестче требования, предъявляемые к комплектам используемого оборудования

Исходя из этого, следует особое внимание уделить основным критериям выбора в том числе штативов для лазерных уровней. Одним из ключевых моментов будет материал, из которого изготовлено устройство

Чаще всего используют:

металл (в подавляющем большинстве случаев это алюминий, одной из главных характеристик которого является легкость);
дерево;
фиберглас (стеклопластик).

Каждый из этих материалов имеет свои особенности, которые следует учитывать при выборе конкретной модели штатива

Прежде всего стоит обратить внимание на деформацию под температурным воздействием. Кстати, металл имеет самый высокий коэффициент расширения, и поэтому под воздействием солнечных лучей он будет деформироваться

Деревянные и стеклопластиковые приспособления имеют практически идентичный коэффициент температурного расширения. Исходя из этого, сложно отдать одному из вариантов однозначное преимущество. В данном случае чаще всего опираются на личные предпочтения.

Далеко не последнюю роль при выборе штативов играет их вес. Более увесистые конструкции обеспечивают максимальную устойчивость. Но в то же время существенно затрудняется транспортировка и сильно понижается мобильность оборудования. Еще один важный критерий – особенности механизма фиксации «ног». На данный момент доступны модели, оснащенные:

зажимными винтами;
крепежными элементами в виде специальных клипс;
комбинированными элементами.

Использование моделей с закрепительными клипсами позволяет максимально увеличить скорость выполнения работ. В ситуациях, когда во главе угла стоит жесткая фиксация уровня или нивелира, предпочтение стоит отдавать штативам с винтами или комбинированными механизмами.

С учетом всех существующих нюансов можно выделить следующие основные правила подбора наиболее подходящего приспособления:

при повышенных требованиях к точности в приоритете будут тяжелые модели, выполненные из стеклопластика или дерева;
если требуется максимальная мобильность всей конструкции, то разумнее будет выбрать штативы из алюминия, оборудованные клипсами;
при наличии уровня с компенсатором можно руководствоваться исключительно предпочтениями с учетом финансовых возможностей.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

– очень низкая стоимость
– проецирует видимые лазерные линии на стены, а не точку
– самоустанавливающийся механизм
– возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

– долго устанавливается, так как нет магнитов снизу
– маленькая развёртка лучей
– кропотливая работа
– имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

1. магазин
2. магазин
Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Инструкция: как сделать своими руками штатив для лазерного уровня

Самодельный штатив-указатель можно сделать разными способами: с магнитным креплением, где присутствует и линейка; применяя крест-штатив; используя ремни для крепления. Наиболее часто используемым креплением является применение штатива от старого фотоаппарата, на который приделывается вращающийся механизм от старого плеера. Сверху устанавливается старый диск, на который прикрепляются крест-накрест лазерные указки.

Штатив для лазерного уровня можно изготовить из любого материала: дерева, металла

Если необходимо быстро сделать нужные отметки во время работы, а под рукой не оказалось указки с лазером, есть пошаговое руководство, для создания самому одноразового уровня, без применения штатива.

Чтобы сделать подобный указатель, который устроен наиболее простым способом, и имеет самовыравнивающийся элемент, необходимо:

Подготовить небольшую миску или ведро с водой;
Взять кусок пенопласта в виде прямоугольника и закрепить с помощью резинки лазерную указку;
Емкость с водой устанавливается на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.

Через несколько минут, вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.

Простейшие варианты самодельного лазерного уровня из подручных материалов

Нивелир из пузырькового уровня

Для изготовления понадобится строительный уровень и лазерная указка. К пузырьковому уровню крепится указка, на которую одевается зажим для фиксации кнопки. В качестве штатива для лазерного уровня можно использовать треногу от фотоаппарата. Уровень выставляется строго по горизонту, затем производится юстировка штатива.

При вращении строительного уровня, пузырек воздуха должен всегда оставаться в верхнем положении. После чего можно производить разметку горизонта от любой точки лазера на стене.

Подвесная штанга своими руками из лазерной указки

В качестве основы используется брусок, желательно из тяжелого дерева. На одном конце сверлится отверстие для лазерной указки, это будет нижняя часть прибора. Верхняя часть бруска подвешивается на любом приспособлении. Правильно отцентрованный нивелир, при вращении рисует горизонтальную плоскость на стенах.

Нивелир на поплавковой основе

Это самый простой вариант лазерного уровня, выполненный на скорую руку. В широкую емкость (миску или глубокую тарелку) наливается вода, практически до краев. Сверху кладется кусок пенопласта с закрепленной горизонтально лазерной указкой. При вращении пенопласта луч лазера всегда будет на одном уровне.

Такие указатели уровня подойдут для несложных работ. Например – при строительстве забора или рытье котлована для бассейна. Если вы затеяли ремонт в квартире, понадобится более точный инструмент.

Из чего можно сделать штативы и штанги

Есть несколько вариантов изготовления инструмента: из телескопической, полипропиленовой, алюминиевой трубки, из металлического профиля.

За основу берут подручные материалы, некоторые части (например, головку) можно приобрести отдельно. В любом случае смастерить конструкцию самостоятельно будет дешевле, чем покупать в магазине.

Какие инструменты и материалы потребуются

Для изготовления прибора понадобятся такие инструменты и материалы:

труба со следующими параметрами: диаметр сечения 27 мм, толщина стенки 1 мм;
ручка к валику телескопического типа;
клей «Момент» (можно воспользоваться и клеевым пистолетом);
часть коврика;
набор отверток;
саморезы;
нож канцелярский;
головка от недорого штатива;
уголок металлический 40*100 мм;
клипсы из пластика, предназначенные для Ø 25 и 20 мм – по 2 штуки;
сверло;
пистолет для герметика (можно старый);
муфта (нужно для опоры снизу);
тройник полипропиленовый (32 мм);
винт 4-6 мм, барашек;
шурупы пластиковые (резьба 5/8).

Назначение и классификация приборов

Принцип работы устройства довольно прост: нужно поставить лазерный уровень на поверхность пола либо стены, запустить и дождаться, когда прибор будет создавать вертикальные или же горизонтальные линии разметки, в зависимости от используемой поверхности.

Но такой прибор в строительных магазинах стоит немало, поэтому лучше всего разобраться, как создать штатив для нивелира своими руками, тем более такая процедура не требует затрата особого труда.

На внешний вид юстировка больше походит на компактное устройство, которое можно установить на разные поверхности. Самые распространённые крепления аппарата проводятся с помощью следующих установок:

подставка в виде штатива;
магнитные крепления;
кронштейн;
специальные крепящие ремни.

Кроме принципа крепления, строительные устройства отличны друг от друга особенностями проекции луча лазера на поверхность стены и его направлением. Приборы, которые применяются для определения направления, создают проекцию на поверхности в виде точки. Уровни же, которые разграничивают плоскость, включают в своё строение специальную систему оптики, которая разворачивает луч в саму плоскость. Сегодня опытные строители выделяют следующие типы лазерных систем:

Ротационный прибор, который может крутиться вокруг свой оси, образуя при этом чёткие очертания. Такой аппарат обладает прочным корпусом, хорошо защищённым от действия факторов извне. Такое изделие часто применяется для различных строительных работ: от заливки пола и до создания потолка.
Позиционный аппарат, который включает в себя два источника излучения, он помогает проецировать видимую строителем плоскость. Такое устройство чаще всего используется для обустройства помещения.
Прибор самовыравнивающего характера — нивелир, в который входит специальный маятник, который может излучать около пяти лучей. На таком прибор может также быть прицел крестообразного типа.

Штатив для оптического уровня из полипропиленовых труб своими руками

Что бы пользоваться оптическим уровнем комфортно, для него требуется штатив, иногда нужно отбить горизонталь где нибудь на стене, а уровень при этом стоит на полу, приходится придумывать подставки для него. Конечно штативы продаются, их стоимость зависит от высоты и от типа конструкции, и начинается от 1500 рублей (самый маленький), а с учетом того что вы будите пользоваться штативом очень редко (поверьте мне), смысла тратиться на него нет, ну или не совсем так, покупать дорогой штатив жалко, поэтому я решил сделать его своими руками из полипропиленовых труб, а заодно и опробовать сварочный аппарат для этих труб.

Конечно если вы считаете что будите пользоваться штативом крайне часто, и тем более вам его нужно возить с собой, то лучше выбирать заводского изготовления, на али есть масса таких штативов, посмотреть можно по этой ссылке.

Ну ладно, приступим непосредственно к изготовлению, для этого нам понадобится:

Труба ПП (D 25 мм, 2,5 м) — 1 штука
Труба ПП (D 20 мм, 2,5 м) — 1 штука
Тройник ПП 25 мм — 3 штуки
Держатель трубы 25 мм — 5 штуки
Термопистолет клеевой
Чем резать трубы, у меня была сабельная пила
Полт или шпилька который вкручивается в уровень (снизу)

Почти все в сборе

Нарезаем трубы в размер, я выбрал размер опорных ножек около 30 см

Прикидываем как будет выглядеть, нужно ведь как то пропорции соблюсти

Разогреваем аппарат для сварки полипропилена, куплен кстати в Леруа Мерлен за 800 рублей, вроде бы варит не плохо, водопровод на даче смонтировали с помощью него, протечек пока не было.

Когда приваривал центральный тройник к трубам, немного выгнул их вниз к полу (относительно самого тройника), что бы центр был немного приподнят, это облегчает эксплуатацию штатива на неровной поверхности. Стрелками показано куда гнуть.

Ножки тоже выгнул вниз, что бы боковые тройники тоже приподнялись от пола, в итоге уровень стоит на четырех точках опоры (точечных), а не плашмя

Приварил центральную трубку, в которую будет входить труба 20 мм, ведь штатив телескопический.

Подрезал трубу на 25 мм, на высоте 1 метр, в нее вставил трубу диаметром 20 мм (в магазине сразу померил что бы входили друг в друга), обрезал ее полностью вставленной, и оставил несколько см.

Далее нужно закрепить болт резьбой вверх, в трубке на которой будет крепиться уровень или что либо еще. Я сделал это с помощью термопистолета, в хозяйстве вещь очень удобная. Можно купить в строительном магазине или заказать в Китае (дешевле и выбор больше)

Впаял болт в трубу, держится хорошо. Вот что получилось

Закрепил на штативе оптический уровень, выдвинул его максимально, получилась впечатляющая высота. Шкаф на фоне не даст соврать.

Попробовал со включенным уровнем, он самовыравнивающийся, откалибровался по горизонту без проблем, о чем свидетельствует зеленый цвет кнопки включения.

Полевые испытания уже на стройке

По факту эксплуатации могу сказать следующее:

Держатели труб на концах ножек можно не ставить, за счет того что трубы выгнуты относительно тройников, стоит нормально.

По стоимости вышло около 200 рублей.

Для тех, у кого нет лазерного уровня, но он его хочет

Свой уровень я покупал в Леруа Мерлен, он не дорогой, вышел 2500, вещь очень полезная, о покупке не жалею. Для тех у кого нет таких магазинов в городе, и жадность продавцов зашкаливает, можно заказать из Китая, оставлю тут ссылку на страницу поиска по Али, именно Лазерных уровней, прежде чем покупать читайте отзывы. Недорогие уровни — бытовые, при дневном свете их не видно, работать можно только в помещении даже днем, их дальность несколько метров. В общем смотрите сами.

И еще, чуть не забыл, для резки полипропилена и металлопластика используют вот такие ножницы.

Я купил в Леруа Мерлене, рублей за 400, у кого нет возможности, можно на али купить, сделал выборку по не дорогим, ссылка на али.

У меня все, спасибо за внимание. Задавайте вопросы, отвечу по возможности

Заключение по теме

Электронный лазерный уровень относится к наиболее необходимым инструментам, которые нужны как строителям, так и людям других профессий. Во время пользования этим уровнем, можно спроецировать пересекающиеся точки и посмотреть, получится ли прямой угол. Покупка подобного прибора в магазине, может достигать до 100-200 долларов, а если потратить немного времени и усилий, то создание самодельного лазерного уровня обойдется в копейки.

Стоимость лазерного уровня достаточно высока, а если планируется использовать его всего несколько раз, то подобная покупка будет неуместной. Поэтому можно сделать его самому.

Этот инструмент пригодится во время строительных работ
:

Во время монтажа напольной и настенной плитки разных размеров;
При заливке пола бетоном или другим материалом, требующим соблюдение равномерного распределения;
При оклейке обоев, как на стены, так и на потолок;
Во время установки подвесных потолков и окон.
