Шланг для смесителя: жесткая медная подводка для воды в ванной, размеры 1/2 и 3/8 дюйма, схемы подключения, как открутить и заменить

Как выбрать качественное изделие среди множества видов гибкой подводки

Правильный подход к выбору вида гибкой проводки позволит сэкономить средства, не переплачивая за невостребованные возможности, и обеспечить себе спокойствие за надежность соединения системы трубопровода с санузлами в вашем доме.

Не стоит говорить, что лучше покупать гибкую проводку в специализированных магазинах. Так вы исключите вероятность приобрести подделку и получите возможность пообщаться с профессиональными консультантами. Перед покупкой выясните технические параметры конкретного вида гибкой подводки и материалы, из которых она изготовлена.

Кроме традиционных металлических оплеток для различных видов гибкой подводки, применяется и нейлоновая оплетка. Такой вариант очень долговечен и отличается большой надежностью. При этом нейлон абсолютно безопасен в отношении влияния на здоровье человека. Единственное, что сдерживает его от массового применения в различных видах гибких подводок – высокая стоимость.

Чтобы визуально оценить качество гибкой подводки (виды с металлической оплеткой), можно просто взять в руки два или несколько образцов и сравнить их вес. В менее качественных экземплярах, как правило, используют дешевые комплектующие, которые намного легче по весу, чем в качественных образцах

Также стоит обратить внимание на качество изготовления и материал крепежных гаек, от которых тоже зависит долговечность различных видов гибкой подводки

Не помешает акцентировать внимание и на степени гибкости шланга. В дешевых (некачественных) образцах резина тугая и малоэластичная, от чего ее ресурс недолговечен

В качественных моделях подводка должна легко сгибаться во все стороны.

Обратите внимание и на штуцеры. В правильном исполнении штуцер должен быть выполнен из латуни (не поддается коррозии) или нержавейки

Алюминиевых и пластиковых вариантов штуцера лучше избегать, поскольку они имеют весьма небольшой срок эксплуатации.

Несложно произвести и оценку качества резины в шланге. Ярко выраженный химический запах говорит о низком качестве резины и, соответственно, о ее недолговечности. От такого варианта лучше сразу отказаться.

Кроме осмотра качества различных видов гибкой подводки, нужно обратить внимание на ее назначение по температурным критериям. Шланг, предназначенный для подключения к холодной воде, имеет синюю полосу в оплетке

Красная же полоса на оплетке позволяет подключать гибкий шланг к водопроводу с горячей водой. Обеими полосами обозначаются универсальные шланги.

Одним из показателей долгой службы гибкой подводки является качественная накидная гайка. В дешевых некачественных экземплярах стенки гайки слишком тонкие и не выдерживают длительной эксплуатации.

Для долговечной работы рекомендуется выбирать виды гибкой подводки от надежных, проверенных производителей, которая не подведет в самый неподходящий момент (разрыв шланга с водой, утечка газа и др.). Не забывайте и о номинальном рабочем давлении конкретного шланга. Такие меры помогут вам выбрать тот вид гибкой подводки, который долго будет радовать вас своей надежной работой.

Нельзя допускать установки гибкой подводки не по назначению. Обычно такое случается, когда жильцы хотят сэкономить и вместо покупки шланга на трубопровод устанавливают уже имеющийся шланг для газопровода. Такой вариант недопустим по двум причинам:

Газовая магистраль не предусматривает контакта с водой, потому на видах гибкой подводки для газа ставят алюминиевые накидные гайки, которые от постоянного контакта с водой быстро покроются ржавчиной и разрушатся.
Поскольку подводки для воды устанавливаются в основном на трубопроводы с питьевой водой, то и требования к качеству резины в таких видах шлангов намного выше. В газовых же подводках применяют более дешевую токсичную резину, которая может значительно ухудшить химический состав воды.

В идеале для долгой службы обоих видов шлангов подводки (для горячей и холодной воды) применяют универсальные типы шлангов, способные выдерживать высокие нагрузки.

Кроме материала, на срок службы подводки влияет и толщина накидной гайки. У качественных образцов должна быть достаточная толщина, тогда изделие прослужит вам долго и надежно. Лучше проверить этот момент в магазине, чтобы не тратить время на замену изделия.

Читайте материал по теме: Как выбрать подводку для воды

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

правильно сделанное соединение получается монолитным;
нет заужения диаметров трубопровода в местах пайки;
высокая ремонтопригодность;
длительный срок эксплуатации;
легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Технические характеристики

На рынке сантехники можно встретить две отличные друг от друга категории гибких подводок – это переходники и удлинители. Переходники – это обычные шланги для подачи воды к душевым кабинам, раковинам или стиральным машинкам. Их длина редко превышает 0,5 м. С помощью подключенного к переходнику удлинителя, вода подводится к тем участкам, до которых обычный шланг не может достать.

Характеристики подводок и первой и второй категории сходны и выглядят следующим образом:

диаметры внешнего и внутреннего радиуса трубы составляют 12 и 11,5 мм соответственно;
номинальное давление составляет 8 бар, а максимальное достигает 10 бар;
минимальный радиус изгиба составляет 60 мм;
максимально допустимая температура в 70 градусов;
ресурс работы составляет не менее 10 лет;
твердость резинового шланга 75 по Шору;
максимальный момент затяжки арматуры на концах шланга 50 Нм.

Гибкая подводка

Два-три десятка лет назад о таком методе подключения никто не слышал, применяли главным образом для подсоединения кранов к трубам простые резиновые шланги, что со временем приводило к прорывам и авариям.

В настоящее время для данной цели используют особые сантехнические гибкие шланги, каковые смогут быть:

Сильфонные

Конструкция состоит из особо прочного резинового шланга и кольцевого гофрированного защитного кожуха, который возможно железный либо из этиленпропиленового каучука.
Гильзы для фиксации соединение втулки, гофры и шланга завальцовывают по кожуху, а после этого приваривают к втулке роликовой сваркой.
Все детали, каковые в ходе эксплуатации будут конкретно общаться с водой, изготавливают из нержавеющей стали.

В железной оплетке

1. Конструкция изделия:

прочный резиновый шланг;
надежная оплетка из узкой стальной проволоки. Последняя имеет прожилки светло синий и красного цвета.

Шланг нарезается на отрезки различной длины.
На его концах вставляют железные втулки:

с одной стороны – штуцер для навинчивания на присоединяемое оборудование;
с другой – накидная гайка, подсоединяется к торцу трубы.

Оплетку из нержавеющей стали и шланг около втулки обжимает железная гильза.
Конструкция разрешает гарантировать защиту шланга от механических повреждений и перепадов давления.

Типы сильфонной подводки и ее характеристики

Имеется два – простая и «складная». Первая имеет фиксированную длину, у второй ее возможно расширить методом растяжения гофрированного кожуха на тот размер, который нужен для подключения к смесителю.

Сильфонная подводка имеет такие стандартные размеры 90-150 мм, от 140 до 250 мм и 200 мм -355 мм.

Данный тип сантехнического оборудования делает функцию соединения сантехприборов с твёрдой конструкцией водопровода.
Рабочее давление – до 20 атм, перепад температур -50 -+250?С, скорость водяного потока не должна быть больше 36 л/мин.

Оборудование устойчиво к:

сжатию в любом направлении;
изломам на концах защитного рукава;
горению и большим температурам;
охрупчиванию;
изнашиванию.

В случае применения с низким качеством воды и в отопительных системах, владеет сопротивлением к кислородной диффузии, предотвращает поломку радиаторов и происхождение аварийных обстановок из-за утраты ними герметичности.
Данный тип подводки считается универсальным и хорошо зарекомендовал себя и с другими типами трубопроводов, к примеру, газовыми.
Настоящее изделие от европейских производителей способно не утратить свой запас прочности кроме того за 20-25 лет.

Из недостатков необходимо выделить шум и гудение из-за вибрации гофрированного рукава. Особенно это улучшается, в то время, когда включить в один момент пара точек расхода воды.

В случае если же вы купите подводку, у которой пластиковый гофрированный рукав, таковой неприятности не появляется.

Подключение сильфонной подводки

Ниже предлагает пошаговая инструкция, которая разрешает осознать сут процесса:

Место подсоединения должно быть с эргономичным доступом. Это нужно не только для монтажа либо стремительного устранения недостатков, но и в профилактических целях.

Перед тем как затевать установку, осмотрите пристально приобретённый рукав и втулку. Они должны быть целыми и не иметь недостатков. Нарушиться целостность изделия имела возможность при транспортировке либо при небрежном хранении.
взглянуть на уровень качества обжатия арматуры на конце шланга, особенно, в случае если вам пришлось купить подводку малоизвестного производителя. Ее цена будет сказать сама за себя, не смотря на то, что по внешнему виду отличить от настоящих фирменных изделий будет тяжело. Не забывайте лишь, что гарантия качества в этом случае весьма вызывающа большие сомнения.
Прочтите инструкцию по установке. Большая часть нужных параметров указано в паспорте изделия, к примеру, внешний диаметр. Радиус изгиба подключенной подводки должен быть не меньше величины последнего умноженного на 6.

В обязательном порядке удостоверьтесь в надежности, дабы между собой при соединении контактировали лишь детали, у которых отсутствует электрохимическая коррозия металла. К примеру, они должны быть из одного материала либо соединение было между латунными и бронзовыми частями.
Проконтролируйте по окончании монтажа герметичность соединения. В случае если были обнаружены капли, посильнее затяните гайки. Наряду с этим не превышайте рекомендованный момент затяжки – до 0,4 Нм.
Торцевая часть сопрягаемой детали должна быть ровной и не иметь острых кромок.
Сперва гайку накручивайте своими руками, а после этого применяйте гаечный ключ.

Как выбрать диаметр гибкой подводки с учетом ее типа

Гибкая подводка для воды представляет собой резиновые шланги в металлической или нейлоновой оплетке и сильфонную подводку. Гибкая подводка для воды имеет два наконечника (по одному на каждый конец шланга), которые обеспечивают возможность подключения по принципу штуцер-штуцер, гайка-гайка и штуцер-гайка к трубам с диаметром 1, 1/2, 3/4 и 3/8 дюйма. Внутренний диаметр гибкой подводки влияет на пропускную способность шланга.

Гибкая подводка в металлической или нейлоновой оплетке – это шланг из этиленпропиленового каучука (нетоксичной резины), оплетенный снаружи стальной нержавеющей или нейлоновой нитью. Эта оплетка защищает шланг от гидравлических ударов и увеличивает его механическую стойкость.

Материал, используемый при производстве гибкой подводки, безопасен для здоровья (не токсичен), поэтому часто применяется в системах питьевого водоснабжения. Такая подводка устойчива к высоким температурам до +95 градусов Цельсия. Эти характеристики позволяют применять ее в системах отопления и в горячем водоснабжении.

Высокая механическая стойкость гибкой подводки позволяет ей выдерживать гидравлические удары (рабочее давление воды до 20 атм). В зависимости от требуемого расхода воды диаметр гибкой подводки (проходное сечение) может быть разным. В системах водоснабжения чаще всего используется подводка с внутренним диаметром равным 8 мм. Синяя нить в оплетке указывает на возможность ее применения в системах холодного водоснабжения, а красная – горячего.

Гильза из нержавеющей стали обеспечивает надежное соединение шланга в металлической оплетке с втулкой из никелированной латуни. Для более удобной установки этого вида подводки есть два типа арматуры, укомплектованной прокладками для герметичного соединения: штуцер с резьбой (для надежного соединения с внутренней резьбой на подключаемом оборудовании) или накидные гайки (для присоединения к трубе с наружной резьбой). Осуществляя монтаж гибкой подводки в металлической обмотке, рекомендуется применять шланги длиной не более 2,5 м. Срок эксплуатации составляет не более 5 лет.

Приобретая гибкую подводку, необходимо внимательно осмотреть изделия. Не допускается присутствие вмятин, выпуклостей и других изъянов на гайке и обмотке. Нити оплетки должны быть ровными, без выступов и т. д. Элементы штуцера должны быть соосны со шлангом. Уплотняющая прокладка не должна мяться и отсоединяться. Недочеты на декоративном покрытии также недопустимы. При подборе товара попросите паспорт продукции и уточните гарантийный срок эксплуатации. При возможности приобретайте подводку только у официальных дилеров.

Сильфонная подводка – рукав (шланг), изготовленный из нержавеющей стали в виде гофры. Для производства такого вида подводки лента из нержавеющей стали скручивается в трубу и сваривается лазерным лучом по всей длине, а затем сжимается в гофр. К втулке привариваются завальцованные гильзы. Срок службы такой подводки выше, чем у шланга в металлической обмотке, и может составлять до 25 лет. Благодаря гофрированной структуре сильфонная подводка способна выдерживать большие перепады давления, гидроудары и поглощать тепловые расширения (способна сохранять свои свойства в температурном диапазоне от -50 °С до + 250 °С).

В процессе эксплуатации от переменного давления на металле образуются микротрещины, что способствует разрушению. При экстремальных условиях используется защищенный вариант – сильфонная подводка в металлической оплетке. Ее просто монтировать, она обладает отличной гибкостью и при этом не нарушается проходное сечение (не менее 11 изгибов на одну точку).

Помимо плюсов, сильфонная подводка имеет и минусы. При одновременном использовании водопровода в ванной и на кухне слышны вибрация и гудение гофрированного шланга, усиливающиеся с увеличением напора воды. По этой причине рекомендуется подбирать гибкую подводку большего диаметра. При большом потреблении воды рекомендуется использовать диаметр шланга гибкой подводки 3/4 дюйма. Еще один способ борьбы с вибрацией и гудением – применение сильфона с пластиковым покрытием, которое также оберегает гофр от повреждения.

Читайте материал по теме: Как выбрать гибкую подводку

Как поставить вместо гибкой

Вы наверняка сами можете заметить, что гибкая подводка стоит повсеместно, практически у каждого в доме, офисе и так далее. Монтировать ее легко, стоит она немного.

В этом компоненте жесткий аналог подводки надежнее, способен работать с более высоким давлением, а эксплуатационный срок выше в несколько раз.

Специалисты рекомендуют при ремонте ванной предусмотреть возможность в будущем подключить жесткую подводку, даже если сейчас планируется установка гибкой. Водорозетки, расположенные под раковиной, не должны находиться более чем в 0,5 м от смесителя. При несоблюдении данного условия, вы можете использовать альтернативное решение — гофрированные трубки. Но они обязательно должны быть выполнены из нержавеющей стали.

Открутите все старые трубки, демонтируйте смеситель и разверните угловые краны. Вкрутите в смеситель трубки и по месту удостоверьтесь, что все подходит по размерам. Если нет, разгибайте аккуратно изделие или отметьте точки для отрезания лишних элементов.

После того, как вы подогнали трубки под нужные размеры, проверьте соотношение осей и соберите систему. Первым фиксируется смеситель к раковине, после чего затягиваются цанги. Включите воду и удостоверьтесь, что все работает исправно. Также не забудьте проверить систему на предмет протечек спустя несколько дней. Если предусмотрена декоративная отделка или мебель, закрывающая систему, пока ее не устанавливайте. Лишь когда поймете, что все работает исправно, закрывайте подводку.

Как выбрать подводку

Подводка для смесителя

Чтобы выбрать подходящую сильфонную подводку, нужно следовать таким правилам.

Длина шланга подбирается в каждом случае индивидуально

Шланг не должен находиться в сильном натяжении, поэтому лучше выбрать длину с запасом.
Смеситель подключается с помощью двух подводок, поэтому стоит обратить внимание на количество шлангов в комплекте. Также в наборе должны быть два штуцера – длинный и короткий.
Штуцеры шланга не должны иметь деформаций и дефектов

Также они должны быть изготовлены из нержавейки или из латуни. Дешевых алюминиевых аналогов лучше избегать.
Перед тем, как купить шланг, следует выяснить показатели давления и температуру воды, чтобы не ошибиться в выборе параметров изделия.
Диаметр трубки напрямую зависит от расхода воды оборудования. К примеру, сечение шланга для ванной должно быть около 15 миллиметров, для унитаза – 8, а для умывальника – 10.
В комплекте поставки подводки должна быть техническая документация. С ней следует внимательно ознакомиться и обратить внимание на материал, из которого сделан внутренний шланг. Это должна быть резина ЕРДМ, которая предназначена для эксплуатации в пищевой промышленности.
Чтобы проверить, действительно ли подводка сделана из стали, можно взять с собой магнит. Он должен притягиваться к шлангу.
Важный момент – маркировка изделия. Синие элементы на гофре говорят о предназначенности шланга для холодного водоснабжения, а красные – для горячего.
Качественное изделие должно иметь гарантию от производителя не менее одного года.
Не выбирайте подозрительно дешевые изделия. Слишком низкая цена – показатель сомнительного качества. Лучше присмотреться к шлангам от популярных европейских производителей.

Если есть сомнения при выборе, лучше заручиться поддержкой профессионала. Он поможет подобрать подходящий шланг для конкретного смесителя и проконсультирует по нюансам монтажа и эксплуатации. Можно почитать отзывы об изделиях известных производителей, которые помогут разобраться в тонкостях выбора сильфонной подводки.

Коллекторная разводка труб водоснабжения

Чаще всего такую разводку монтируют там, где планируется спрятать трубы под штукатурку или декоративные панели, провести трубы в подполье или замонолитить в бетонную напольную стяжку.

Достоинством коллекторной разводки является то, что на каждый потребитель (сантехприбор) идет своя отдельная линия, которая отходит от общего коллектора. При такой развязке в любой момент можно перекрыть отдельную точку не в ущерб остальным приборам. При такой развязке происходит равномерное распределение воды, поэтому давление (напор) во всех точках будет одинаковое.

Единственный минус такой системы – цена, куда входит значительный метраж труб и фитингов, а также коллекторы (распределительные гребенки) с запорной арматурой.

Коллекторная разводка воды– схема.

Коллектор горячей и холодной воды с запорной арматурой,фильтры для воды, подводка медной трубой.

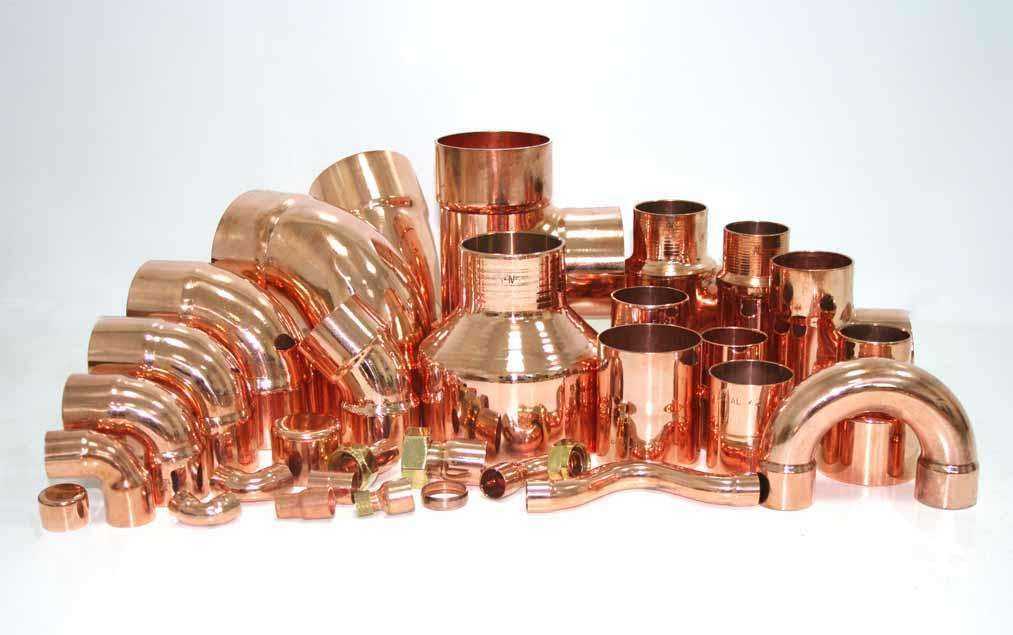

Медная подводка для смесителя: эстетичность и надежность

Подключение смесителя с помощью медных трубок можно выполнить только двумя способами. Медные трубки очень гибкие и мастер, который занимается таким видом подключения, с легкостью изготовит устройство на месте. Для такого изготовления необходимы соединительные части, а именно: комплектующие гайки, кольца и переходники

И при выборе дополнительных комплектующих важно учитывать способ установки. Способ установки может быть как резьбовой, так и обжимной. Соединения фитингами с обжимными кольцами по сложности не отличаются от соединений металлопластиковых труб фитингами, но требуют несколько больших усилий

Соединения фитингами с обжимными кольцами по сложности не отличаются от соединений металлопластиковых труб фитингами, но требуют несколько больших усилий

Всем известные изготовители выпускают продукцию с комплектом медных трубок. И в этом случае необходимо оформить только нижние соединения. При этом можно устанавливать и поворотный механизм для удобства. Такая подводка имеет эстетичный внешний вид.

Медная подводка может быть использована для раковины в ванной, для кухни и даже для унитаза. Большим спросом пользуется марка grohe, ее установка не займет много времени, а сама подводка может быть как открытой, так и закрытой.

Для принятия окончательного решения о том нужна вам жесткая подводка, нужно ознакомиться с недостатками и положительными сторонами такой подводки и определить, что лучше подходит для вас.

Положительные стороны жесткой подводки:

По сравнению с гибким аналогом такая подводка эластична;
Срок использования составляет больше 20 лет;
Удобство при монтаже и установке;
Материал изготовлен с антикоррозийным качеством;
Надежная подводка;
Гладкость покрытия, которая не дает скапливаться грязи;
Устойчивость перед химическими и механическими нагрузками, возможность выдерживать перепады давления и большую температуру.

Выше перечислены 7 плюсов такой подводки, но, не смотря на, то, что число 7 счастливое такое подсоединение имеет и недостатки.

Спор о монтаже жесткого или гибкого вида подводки является минусом. Сложность такого монтажа заключается в ограниченном передвижении подводки, которую иногда необходимо передвинуть для другого монтажа. Жесткий способ не подвергается изменениям и не гнется, а это не дает возможности оптимальному подключению.

Для выполнения жесткой подводки самостоятельно и без всяких проблематичных моментов, достаточно выполнять работы по правилам и рекомендациям специалистов.

Порядок проведения монтажа жесткой подводки должен быть таким:

Перед началом необходимо выбрать место, где будет размешена раковина со смесителем. Необходимо подготовить стену для размещения труб. Для этого необходимо на стене разметить размещение труб и сделать штробы. Монтаж труб можно сделать внутренним способом, то есть в стене или же наружным на поверхности стены. Делаем предварительные отметки в месте, где будет установлено колено системы. Выполняем сборку труб

Этот этап чаще всего выполняют специалисты, но если вы все, же любитель самостоятельной работы, то важно не забыть на резьбу трубы накрутить фум ленту или другую подмотку, для удаления возможных протечек. Переходим к фиксации старого смесителя, что бы быть полностью убежденным в правильности расположения системы

Практически все смесители имеют одно расстояния от посадочного места до необходимого подключения. Перепроверяем выполненные работы на гладкость, ровность и корректность. Далее заделываем штробы, раствором

Но при этом важно предусмотреть, чтобы раствора хватило и на заделку кафеля. После высыхания раствора можно демонтировать старый смеситель и устанавливать новый

Бывает такое, что старый смеситель не очень ровный и не выворачивается. Для демонтажа такого смесителя необходимо просто отпилить его, оставляя маленький участок для выворачивания. Для подсоединения нового смесителя можно использовать угловые вентиля в основе которых, лежит конусная гайка, она дает возможность обеспечить уплотнительную прокладку. И в конце необходимо проверить все соединения, а именно их надежность и на протечки. После этой проверки можно приступать к монтажу кафеля.

Самая распространенная ошибка при монтаже жесткой подводки – это неправильность при установке резиновой прокладки. Располагаться прокладка должна поперек конусной части фитинга и плоской шайбы. Для исправления такой ошибки можно применить герметик, для уплотнения вентиля.

Бывает такое, что при монтаже жесткой подводки необходимо согнуть трубу, а для этого воспользуйтесь трубогибом. Если вы решили выгибать трубу без трубогиба, то это приводит к залому трубы, меньшей подачи воды через нее и может привести даже к протечке.
