Что такое монолитное ребристое перекрытие, как его рассчитать и смонтировать?

Плиты перекрытия ПБ и ПК — в чем разница?

› Малоэтажное строительство › Перекрытие

23.05.2019

При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Определить марку используемой железобетонной продукции способны только профессионалы. При поверхностном рассмотрении плит перекрытия ПБ и ПК между ними никакой разницы нет, но они имеют существенные отличия.

Слева — железобетонная плита ПК 27-15-8 , справа — плита ПБ 74-12-8.

Свойства продукции, обозначаемой ПК

Технические характеристики железобетонных плит с маркировкой ПК:

  • используются для возведения любых типов строительных конструкций;
  • срок изготовления — 2 недели, что способствует сокращению сроков выполнения строительных работ;
  • ПК дополнительно усилены металлической или специальной напряженной арматурой;
  • обладают 3 группой устойчивости к образованию трещин;
  • виброустойчивый строительный материал;
  • повышенная звуконепроницаемость;
  • не боится воздействия влаги;
  • повышенная стойкость к высоким температурам.

Опалубочные панели оснащаются производителем специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Плита ПК имеет стальные проушины для транспортировки и монтажа.

Достоинства безопалубочной продукции

У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:

  1. Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
  2. Поверхность стройматериалов отличается высоким качеством. В процессе производства при непрерывном перемещении массы бетона формовка изделий обеспечивается специальным оборудованием. Визуально отличить изделие марки ПБ от ПК можно по виду рабочей поверхности. В первом случае она гладкая, во втором — плоскость изделия имеет существенные отклонения.
  3. Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров. Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
  4. По современной технологии бетонный массив дополнительно армируется. Эта процедура существенно увеличивает прочность готового стройматериала, минимизирует вероятность формирования трещин в результате механического воздействия на изделие.
  5. Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
  6. Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
  7. Под заказ производители изготавливают торцевую часть плиты с уклоном, что расширяет область применения данной продукции. Чаще такой стройматериал используется для перекрытия сооружений нестандартной конструкции.

Единственный недостаток ПБ — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.

Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.

Плиты перекрытия ПБ и ПК — в чем разница? Ссылка на основную публикацию

Преимущества и недостатки


За счет пустот — нагрузка на фундамент значительно ниже. Ребристые материалы наделены массой преимуществ:

  1. Повышенная прочность и устойчивость к любым воздействиям. Наличие продольных и поперечных ребер жесткости в плитах позволяет ей выдержать существенные нагрузки без деформаций и разрушений.
  2. Вариабельность размеров. Есть возможность приобретения крупногабаритных стройматериалов для использования в перекрытиях больших площадей.
  3. Долговечность. Применение коррозионностойкой стальной арматуры и высоких марок бетона, усиленного специальными добавками, придают более высокие значения технических характеристик готового изделия.
  4. Пожаробезопасность.
  5. Легкость эксплуатации. За плитами не нужен особый уход. Достаточно отделки.
  6. Легкость и быстрота монтажа при наличии спецтехники.

Однако, как и любой другой строительный материал, ребристые перекрытия имеют недостатки. Основной минус – это высокая стоимость, которая определяется трудоемкостью формовочных работ, сложностью создания опалубки, использованием дорогостоящего сырья. К тому же при монтаже образуются выступы, которые не эстетично выглядят.

Опалубку делали следующим образом.

Закупили пенопласт Knauf по 10 и 5 см толщиной.

Над ямой погреба пришлось городить балку из четырех досок 100х40, чтобы в нее упереть опалубку.

При перекрытии фундамента, по периметру пустили доски 150х40 на ребро и прикрепили к ростверку. Ростверк я дырявить не стал, в нем уже были шпильки Ф8мм, оставшиеся от скрепления опалубки самого ростверка.

На втором перекрытии (первого этажа) такие доски крепились к стенам на саморезы 120мм. В одном месте крепления вкручивал по два самореза под разными углами.

Затем ставим доски 150х40 на ребро, хотя на такие пролеты можно и плашмя, так чтобы они оказались под ребрами будущего монолитного перекрытия. Мы крепили их на стальные уголки разной формации, в среднем 100х90х100. Уголки крепились на саморезы Ф6мм белые, впоследствии на кровельные и на кучу других.

Чтобы подпорки не ушли при заливке в грунт, уложили под них обрезки досок.

Распорки в подполье.

Первые блоки несъемной опалубки из газобетона.

Отверстие в опалубке для того чтобы залить плиту пола погреба. Заливка велась одновременно с перекрытием.

Поверхность ростверка(фундамента) сначала промазали битумным праймером, затем наплавили гидроизоляцию Линокром от Технониколь.

На среднюю часть ростверка (под средней стеной) клали посередине перегородочные подпиленные блоки 100х250х625 211 КЖБИ Сертолово

D500, оставшиеся от строительства малого дома, подпиленной стороной вниз. Можно сильно не стараться отпиливать ровно, раствор все снивелирует.

При строительстве перекрытия над ростверком, по периметру сделали не съемную опалубку из газобетонных блоков. Использовали Aeroc 250x200x625 D500

. Блок был перевернут, так чтобы высота стала 200. Вместе со слоем цементопесчаного раствора получилось как раз около 21см. Между собой блоки клались на клей Aeroc летний.

Над первым этажом для ребристого монолитного перекрытия так же изготавливалась несъемная опалубка из ГБ Aeroc 250x150x625 D400

. Блок не переворачивался, т.е. высота опалубки составила 25см. После кладки опалубки в нее по периметру на монтажную пену был приклеен утеплитель экструдированный пенополистирол 50мм.

Так же здесь мы решили использовать вариант со встроенным водяным теплым полом (поэтому высота перекрытия малость возрастает, а именно где-то на диаметр трубы). По религии классических стяжек с теплым полом так делать нельзя. Большую площадь там делят деформационными швами. По религии фундаментов УШП получается можно. Там заливают большие площади теплого пола вместе с плитой фундамента.

На практике же одновременное литье вполне прокатывает. Утеплитель в опалубке так же выполняет функцию демфера при тепловом расширении бетона перекрытия. Хотя как показывает практика (она почему то не подтверждает теорию), то даже без демфера ничего бы не случилось.

Дешевый китаец CMI показал себя в работе отлично, оказался гораздо удобнее чем бытовой Bosch и пока терпит мои нагрузки. Потом взял ударную дрель CMI за копейки спецом на стройку. Чувствуется что не то в плане комфорта, но фигарит зверски. Терпит все мои издевательства

Оффтоп прогнал, теперь к делу. Настил прибил гвоздями 70. Над каждым ребром по гвоздю. Помните, что вам еще разбирать потом эту конструкцию.

Опалубку для формирования ребер практически полностью взяла на себя моя вторая половина. Для нее использовался пенопласт Knauf

с неясными до конца характеристиками (плотность). Укладывали два листа 100мм и на него 50мм с подрезанной по инструкции на 20мм кромкой. Между ребрами получается ширина пенопластового листа то бишь 1метр.

Пенопласт ни чем к опалубке не крепили и между собой тоже. Держится за счет полиэтилена, который щедро прикреплен к деревянной опалубке степлером. Скрепки 8мм. В дальнейшем его еще прижмет своим весом армокаркас.

Брали простой не плотный, дешевый полиэтилен. Частично использовали полиэтилен из упаковки пенопласта.

Во время работы над опалубкой могут возникнуть проблемы. У нас они возникли:)

  • Пока не собран армокаркас, нужно класть утяжелители (мы использовали доски и обрезки ГБ) на полиэтилен–пенопласт, иначе при сильном ветре конструкция пытается улететь.
  • Птицы пробивают полиэтилен и крошат пенопласт со страшной силой. Задолбался скотчем все это дело приводить в более менее нормальный вид. Подвешивали пластиковые тарелки. Их колышет на ветру, что немного улучшает ситуацию, отпугивая птиц.

Описание и технические характеристики

Железобетонные ребристые плиты производятся по ГОСТ 21506 (толщиной 300 мм) и ГОСТ 27215 (толщиной 400 мм), но бывают изделия и меньшей высоты – 220 мм. Они являются горизонтальными плоскостными элементами сооружений и предназначены для восприятия эксплуатационных нагрузок и их последующей передачи на нижерасположенные несущие конструкции (стены и фундамент).

Рисунок 1. Ребристые ЖБИ для сооружения перекрытий и покрытий

Несущая способность ребристых плит перекрытия в зависимости от их разновидности может составлять 400-500 кг/м2. За счет наличия продольных ребер жесткости эти ЖБИ отличаются повышенной устойчивостью к вибрационным нагрузкам, поэтому чаще применяются в регионах с высокой сейсмической активностью.

Стандартные размеры железобетонных изделий:

  • Высота ребристых плит перекрытия составляет 220, 300 и 400 мм (в свободной продаже встречаются очень редко).
  • Ширина изделий – 1,2 и 1,5 м.
  • Длина ребристых плит перекрытия – 6 и 12 м.

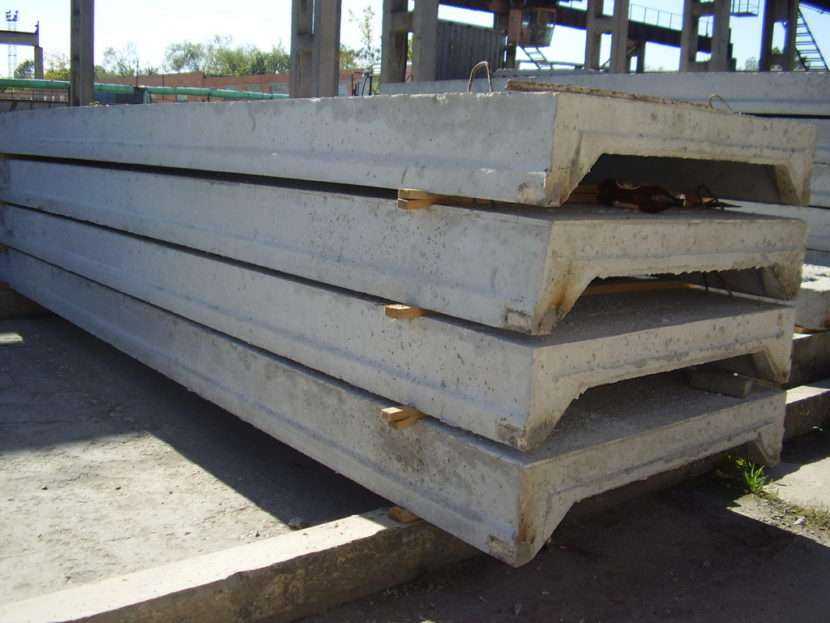

Фото 2. Внешний вид изделий с торца

Одним из основных преимуществ является вес ребристой плиты перекрытия – он гораздо меньше по сравнению с монолитными горизонтальными несущими конструкциями. Так, масса изделия размерами 6000×1500×300 мм составляет всего 1,5 т. Это обусловлено тем, что толщина ребристых плит перекрытия в основании составляет всего 50 мм.

Преимущества использования

Положительных моменты плит:

  • высокое качество, устойчивость и практичность;
  • длительный эксплуатационный срок (до 10-20 лет);
  • дешевизна (по сравнению с другими расходными материалами их стоимость невысокая);
  • универсальность и безопасность в применении;
  • относительная простота при монтаже;
  • устойчивость к внешним факторам.

Данный тип железобетонного перекрытия подбирается при строительстве зданий любых типов. Отличные технические характеристики и долгий эксплуатационный период позволяют обеспечить постройке максимальную надежность и устойчивость даже при самых плохих погодных условиях. Крупные промышленные предприятия выпускают качественные плиты, способные выдерживать нагрузку, вес которой достигает 830 килограмм на квадратный метр. По индивидуальному заказу компаний могут изготавливаться более мощные варианты. Такие изделия применяются в сложных сферах строительства. Крупногабаритные конструкции используются при возведении промышленных комплексов, торговых центров, загородных домов и иных сооружений.

Массивная прослойка в каналах способна значительно увеличить степень шумо- и термоизоляции между двумя этажами. Благодаря высокой защите она используется не только в плохо отапливаемых комнатах, но и в помещениях, где уровень влажности воздуха превышает допустимую норму. Очень часто такие изделия применяются при строительстве туалетных и ванных комнат, подвалов и чердаков. Пустоты, толщина которых достаточно велика, выполняют роль скрытых прокладок с целью монтажа электрических кабелей, элементов вентиляционных систем, трубопроводов. Технические характеристики плиты позволяют ее ребрам выдержать любые деформации без дальнейших разрушений.

Особенности маркировки

Она представляет собой наличие индивидуального номера, включающего основные характеристики и технические параметры плит:

1. буквенное и цифровое обозначение размера;

2. максимальный показатель несущей способности материала;

3. вес и вид арматуры (класс), использованной при производстве, а также иные особенности конструкции;

4. дополнительные характеристики (например, сейсмическая устойчивость, толщина изделия).

Существует большое количество типов плит, каждая серия рассчитана на разный вес нагрузки, вид здания, а также другие показатели. Они могут быть сплошными, иметь сечения либо дополнительные отверстия.

К изделиям небольшого размера относится серия 1.442.1-187. Она имеет несколько типов, рассчитанных на разную степень нагрузки:

  • Ширина от 0,95 до 3 метра, наличие напрягаемой арматуры.
  • Ширина 0,75 метров, ненапрягаемая арматура.

Для расчета размеров конструкции специалисты используют компьютерную программу, где в качестве исходных показателей берутся данные поперечной силы

Очень важно учитывать снеговые или сейсмические нагрузки. При составлении графического плана необходимо четко вычислить размеры плиты перекрытия, оптимальную площадь арматуры и ширину пролетов

Получив точные результаты расчета, можно приступать к непосредственному процессу выбора.

Подбирать изделие следует, исходя из предполагаемого уровня нагрузки, который будет действовать на материал в конкретных условиях. Качественные плиты перекрытия выполняют задачу жесткого диска, обеспечивающего постройке стабильность и устойчивость каркаса, а также надежность поясов стропильной конструкции и равномерное распределение нагрузки между пролетами и рамами.

Плюсы в использовании

Для того, чтобы убедиться в практичности использования ребристых плит перекрытия, рассмотрим все их плюсы. К ним можно отнести:

  1. достаточно высококачественный материал;
  2. практичность и надёжность;
  3. длительность эксплуатации достигает 20 лет;
  4. невысокая цена, если сравнивать с другими балками перекрытий;
  5. простота и безопасность при монтаже;
  6. высокая степень устойчивости к механическим и климатическим воздействиям.

Железобетонные плиты данного типа используются для обустройства любых строений. Хорошие технические свойства, а также большие показатели в длительности эксплуатации гарантируют высокую прочность и надежность строений в любых условиях. Если приобрести изделия, которые производят крупные предприятия, то можно рассчитывать на выдерживание нагрузки 830 кг на 1 м2. Отметим, что при желании можно сделать индивидуальный заказ на усиление плит. Чаще всего это необходимо при возведении сложных конструкций. К примеру, каких либо комплексов промышленного типа, торговых центров, крупных загородных коттеджей и прочее.

Виды

Плитный стройматериал изготавливается в заводских условиях и делится на несколько типов. По конструктивным особенностям:

  • плоские без технологических отверстий;
  • гладкие с отверстиями под вентиляцию, освещение, сброс кровли;
  • сводчатые без отверстий;
  • плиты-оболочки с отверстиями.

По варианту монтажа:

  • с опорой на верхние элементы каркаса дома;
  • для обустройства на нижних распорках.

По типу поперечного сечения:

  • ребристые;
  • многопустотные;
  • сплошные.

По типу упрочнения арматурой:

  • классические;
  • с напряженными стержнями арматуры.

По необходимости производятся другие типы перекрытий. Для этого на этапе заливки вводятся коррективы, согласно требованиям к свойствам конечного изделия. Например, в плите проделываются дополнительные отверстия под коммуникации, конструктивные проемы, вырезы или углубления.

Ребристые плиты перекрытия

Высота РПП составляет либо 300 мм (их используют при возведении торгово-развлекательных комплексов, бассейнов, актовых и спортивных залов), либо 400 мм (их применяют при сооружении промышленных объектов). О длине и ширине изделий читайте ниже.

Маркировка и размеры

Состоит она из буквенно-цифрового сочетания:

2-ая группа обозначает максимальную нагрузку, которую плита может выдержать; класс напрягаемой арматуры и вид бетона, который использовался при изготовлении изделия.

На заметку! Если плиту изготовили из легкого бетона, то в маркировке присутствует буква Л.

Так, например, маркировка П3-1АтVЛ означает, что это плита третьего типоразмера (то есть, она имеет длину 5650 мм, а ширину 935 мм); с напрягаемой арматурой класса АтV, а изготовлена она из легкого бетона.

Достоинства и недостатки

Единственным минусом является необходимость прибегать к помощи грузоподъемного оборудования для монтажа ребристых плит перекрытия ввиду их большого веса (даже изделий небольших габаритов).

Как установить?

Для поднятия такого изделия необходим специальный кран, который будет удерживать его строго горизонтально.

Перекрытия ребристого типа отличаются тяжестью, поэтому их монтируют с помощью автокрана. Работы проводятся в пять этапов:

  • Первый. Торцы зданий и сваи заливаются цементно-песчаным раствором, чтобы обеспечить герметичность соединения. Раствор не должен затвердеть до укладки плиты, чтобы избежать разрушения строения.
  • Второй. Перекрытия поднимаются автокраном в горизонтальном положении, с помощью четырехстропного паука.
  • Третий. Соблюдение точности при подъеме и монтаже.
  • Четвертый. Образовавшиеся зазоры закрываются раствором.
  • Пятый. Монтажные петли укрепляют с помощью металлической проволоки, которую обматывают, загибают и скрепляют сваркой.

Железобетонные ребристые перекрытия активно используются в возведении многоэтажных зданий. Материал за счет своей выносливости, техническим характеристикам и простоты монтажа занимает лидирующие позиции на строительном рынке. Составляя смету, стоит определиться с геологическими и климатическими особенностями местности, чтобы правильно подобрать марку ребристых плит и повысить качества постройки.

Рассмотрим и разберем пример маркировки

Без примера не обойтись. Попробуем расшифровать маркировку следующих перекрытий: 2П1-3, АТ-VIП-1.

Первоначальные символы используют для шифрования типовых размеров:

  • 1П означает, что плита однослойная толщиной 120 мм;
  • 2П – однослойная, толщиной 160 мм.

Сама буква «П» говорит о том, что для изготовления изделия использовался легкий бетон. При использовании тяжёлого бетона в маркировке фигурирует буква «Т». Цифра 3 в самом конце обозначает несущую способность составляющих перекрытия. Отметим, что значение цифр соответствует таким характеристикам:

  • 1 – плита имеет дополнительные укрепления;
  • 2 – в боковых рёбрах содержаться технические отверстия с диаметральным сечением 210 мм;
  • 3 – аналогично размещённые отверстия с диаметром 210 мм и 700 мм.

Так как типы платформ достаточно разнообразны, то маркировка хорошо выручает в определении характеристик материала.
