Механизм и устройство подачи проволоки для полуавтомата

Полуавтоматическая сварка

В отличие от ручной сварки, полуавтомат предполагает охлаждение горелки в момент работы. Горелочный комплект в данном случае предполагает наличие следующих компонентов:

  • контактного элемента;
  • шлейфа;
  • самой горелки.

Посредством шлейфа подается охлаждающая жидкость, сварочная проволока, электрический ток. Контактный элемент предполагает обеспечение соединения источника сварки и, непосредственно, горелки. Горелочная рукоятка имеет литую конструкцию, материал ее исполнения обладает изоляционными способностями. В качестве наконечника применяют медь, бронзу, а также медные сплавы.

Регулировка параметров

Регулировка величины тока или напряжения зависит от толщины заготовок. Чем толще свариваемое изделие, тем больше сварочный ток. В простых устройствах полуавтоматической сварки регулировка силы тока совмещена со скоростью подачи проволоки.

В профессиональных полуавтоматах регулировки раздельные. Правильность настройки можно определить только опытным путем, сделав экспериментальный шов на пробной заготовке. Валик должен быть нормальной формы, дуга устойчивой, без брызг.

В некоторых моделях полуавтоматов имеется регулировка индуктивности (настройки дуги). При маленькой индуктивности температура дуги падает, глубина проплавления металла уменьшается, шов становится выпуклым.

Это используется при сваривании тонких металлов и сплавов, чувствительных к перегреву. При большой индуктивности температура плавления растет, сварочная ванна становится более жидкой и глубокой. Валик шва становится плоским. Сварку в этом режиме используют для толстых заготовок.


Переключатель скорости подачи сварочной проволоки в моделях способных работать с разными диаметрами требует дополнительной регулировки с учетом конкретной толщины проволоки.

Даже изучив полностью рекомендации производителя не всегда можно получить нужный режим работы полуавтомата.

Выставив оптимальные регулировки для сварки заготовки сегодня, может получиться, что на следующий день они станут неоптимальными потому, что изменилось качество сети или изменилось положение изделия на рабочем столе.

То есть настройка режимов процесс постоянный и индивидуальный потому еще, что он зависит и от манеры работы самого сварщика.

Техника безопасности при работе с газовой горелкой

Горючую смесь, выходящую из сопла, нужно поджигать с большой осторожностью. Для начала следует приоткрыть вентиль (примерно на четверть оборота), продуть горелку, и только затем поджечь газ

Для этого используют спички, искровые зажигалки, или пьезоподжиг. Категорически запрещается зажигать горелку от любых горящих предметов.

Только после того, как горючая смесь воспламенится, можно подкрутить вентиль и отрегулировать пламя. Чтобы погасить горелку, регулятор закручивают, перекрывая доступ газа в сопло. При утечке газа следует немедленно прекратить работу.

Любая сварка, в том числе газовая, опасна для глаз, поэтому нужно пользоваться защитной маской или очками.

Собираем полуавтомат из сварочного инвертора

Полуавтомат не потребует кардинальных перемен сварочного устройства. Дополнительные узлы устанавливаются в отдельном корпусе. Электрическую часть инвертора режима ММА ждут доработки.


Чертеж сварочного полуавтомата

Хорошего качества шва не получим без изменения плавающей вольт-амперной характеристики на жёсткую, для поддержания на выходе постоянного напряжения. Перед шунтом управления сварочным током устанавливаем делитель напряжения из 2 постоянных резисторов.

Получим пропорции, привязанные к вольтажу, а не силе тока. Недостаток – возникает жёсткость сварочной дуги. Смягчим подключением в устройство переменного резистора к делителю на выходе из шунта.

Получим возможность регулировать жёсткость дуги как в профессиональных устройствах. Установим тумблер для переключения режимов ММА и MIG (сварочный полуавтомат). Иметь инвертор и полуавтомат под 1 кожухом кому не захочется?

Скорость подачи проволоки

От скорости подачи расходного материала в зону расплава зависит и значение силы тока. Величина подачи проволоки является одним из основных изменяемых параметров. Выбирается она после того, как уже установлено напряжение, так как интенсивность плавления напрямую влияет на скорость подачи.

Величина изменяется в зависимости от марки и диаметра используемого материала и после каждого изменения в значениях напряжения. На рынке представлено оборудование с автоматической настройкой параметра. Однако, оно относится к числу дорогостоящих полуавтоматов.

Чтобы оптимизировать настройки полуавтоматической сварки, требуется тонкая корректировка значений. В случае слишком быстрой подачи присадочной проволоки будут образовываться наплывы; медленная подача станет причиной разрывов шва, просадки или волнистости. Хороший валик невозможен без точной балансировки трех параметров: напряжения, силы тока и скорости подачи расходника.

Слишком высокая подача проявляется сразу же после начала работы. С зажженной дугой скорость подачи снижается, но проволока не перестает изгибаться, липнуть к поверхности металла и не успевает плавиться. При этом наблюдается активное продуцирование брызг. Недостаточная подача проявляется в том, что электрод перегорает еще до касания с металлом. При этом наконечник, откуда подается расходный материал, будет забиваться. Таким образом, можно сделать вывод: правильный выбор режима скорости подачи и величины тока при ранее выставленных настройках напряжения является первым шагом к профессиональному росту.

Талица прямой зависимости между регулировками и результатом работы:

Настройка дуги

Даже сравнительно недорогие модели полуавтоматических сварок наделены верньерами управления индуктивностью. Данные настройки изменяют температуру сварочной дуги, глубину проплава металла, выпуклость соединения. Можно работать с чувствительными к перегреву деталями, тонкие листовые материалы теперь не представляют серьезной проблемы для сварочного аппарата.

Возрастание индуктивности возникает из-за сжатия токового канала. С ростом показателя возрастет и температура плавления, глубина расплава; сварочная ванночка становится более жидкой. Валик готового шва при этом будет более плоским. При небольшом диаметре присадочной проволоки дуга становится устойчивей, возрастает коэффициент наплава, глубина проплава металла; уменьшается количество брызг.

Параметры сварного шва в зависимости от индуктивности:

Выпуск и вылет проволоки

На качество сварного шва влияет длина вылета расходного материала из наконечника, а также размер зазора между проволокой и рабочей поверхностью. Несоответствие между диаметром проволоки и величиной ее выхода из наконечника приводят к избытку брызг, прожигу металла, непроварам и короблению.

В некоторых конструкциях полуавтоматов предусмотрена возможность изменения расположения наконечника горелки относительно сопла. Размещены они на одном уровне, но контактная трубка по отношению к соплу может выдвигаться или, наоборот, утапливаться. Амплитуда регулировки составляет 3,2 мм.

Короткий вылет используется для формирования швов на конструкционной низколегированной стали. При увеличении расстояния в этом случае снижает эффективность защитного газового облака. Для того, чтобы увеличить температуру плавления, можно немного удлинить флюсовую проволоку.

Выпуск и вылет напрямую зависят от диаметра присадочной проволоки:

Общая информация

Горелка для полуавтомата обычно поставляется в комплекте со сварочным аппаратом и используется для подачи защитного газа с присадочной проволокой в сварочную зону. Ниже вы можете видеть схематичное устройство горелки. Оно может несколько отличаться в зависимости от модели и производителя, но суть останется неизменной.

Большинство моделей состоит из основы, изоляционного кольца, держателя проволоки. Также есть токопроводящие наконечники и сопло для полуавтоматической сварки.

Кстати, чаще всего из строя выходят именно наконечники и газовое сопло. Эти детали фактически являются расходниками и нуждаются в частой замене. Все дело в высоких температурах. Сопло и наконечник способны какое-то время противостоять им, но в конечном итоге выходят из строя. Иногда страдает держатель проволоки, так же из-за высоких температур

Принимайте это во внимание. Если вовремя не заменить, например, наконечник, то у сварочной проволоки просто не будет возможности подачи в сварочную зону

Сварка полуавтоматом

Для сварки металла полуавтоматом, применяется специальная проволока и защитный газ. Газ подается на горелку через сварочный рукав вместе с проволокой, защищая сварочную ванну от воздействия внешней среды.

Электродная проволока выпускается в бобинах. Ее толщина:

  • 0,6 мм;
  • 0,8 мм;
  • 1 мм;
  • 1,2 мм.

Для металлов тоньше 4-х мм применятся проволока 0,6-0,8 мм, толще – 1-1,2 мм.

Защитный газ – углекислота или смесь CO2 с аргоном. Чистый углекислый газ дешевле – но шов получается хуже и от сварки получается больше брызг, чем при использовании смеси с аргоном.

Особенности сварки полуавтоматом:

  • автоматическая подача сварочной проволоки – повышает скорость и качество сварки;
  • варит тонкий металл – толщина заготовок начинается от 0,5 мм;
  • универсальность – полуавтоматический аппарат варит сталь, нержавейку, чугун и цветные металлы;
  • на готовом сварочном соединении нет шлака;
  • во время сварки практически нет дыма.

С другой стороны, полуавтомат громоздкий за счет баллона с газом. Кроме того, на сильном ветру варить в газовой среде не получится – ветер будет выдувать углекислоту из под горелки.

Виды

Существует три вида:

  1. Тянущий. Наименее распространенный механизм подачи проволоки для полуавтомата, ввиду увеличения веса рабочего инструмента. Привод, который располагается в ручке горелки, притягивает и направляет электрод.
  2. Толкающий. Наиболее популярная схема, при которой привод монтируют в корпус устройства. Он проталкивает проволоку по рукаву, благодаря чему получил свое наименование.
  3. Комбинированный. Технологически сложная схема, с применением двух приводов – в корпусе и горелке. Позволяет применять рукава любой длины. Используется на крупных производственных предприятиях, специфика работы которых проведения работ с широким радиусом действия.

Сварочный полуавтомат для газовой среды

Сварочный полуавтомат предназначенный для работы в защитной газовой среде это новый, набирающий популярность вид сварки. За последние 20 лет использование данного вида сварки достигло больших масштабов.

Этот тип сварки предполагает два вида работ это:

MIG (Metal Insert Gas) — сваривание происходит с воздействием инертного газа, к примеру аргона, а также других видов газовых смесей.

MAG (Metal Active Gas) — процесс сваривания металла с использованием активного газа, к примеру это углекислый газ.

Использование газовых баллонов не позволяет мобильно произвести сварку в любых условиях, однако при стационарном использовании этот вид сварки самый лучший и аналогов у него нет.

Процесс сварки осуществляется при подаче электродной проволоки, в состав которой входит кремний и марганец в зону сварки совместно с углекислым газом.

Таким образом создается защитная среда для электрода и сварочно поверхности от действия окружающей среды.

Преимущество данной сварки это возможность контролировать процесс, также к достоинствам сварки в газовой среде относят экономию времени, потому как при безгазовой сварке необходимо менять электроды и очищать сварочные швы от шлака.

Качество работ с использованием защитной газовой среды намного превосходит безгазовую сварку, но и здесь есть небольшие нюансы.

Рассмотрим их на примере качества швов. При использовании активного газа СО2 шов будет иметь чешуйчатый внешний вид и граты т.е. эффект прилипших шариков. В то же время при использовании смеси газов аргона в количестве 80% и углекислого газа 20% соответственно шов имеет гладкую и ровную поверхность, не требующую дополнительной обработки.

В последние годы для работы сварочных автоматов полуавтоматического типа получило широкое распространение применение инверторные типы источников питания вместо источника переменного тока. Это обусловлено такими плюсами как:

  • Малый вес прибора
  • Плавная регулировка напряжения, а значит безопасность выполнения работы
  • Низкая нагрузка на электросеть, что в свою очередь приводит к бесперебойной работе других электро потребляющих приборов в помещении.

Лучшие стандартные полуавтоматические сварочные аппараты

1

Telwin Bimax 140

24 500 руб.

выбор

Какой сварочный аппарат инвертор лучше выбрать — рейтинг моделей 2020 года

Данная модель производится в Италии компанией Telwin и востребована у людей, не признающих технические новшества, а предпочитающих «старый добрый» выпрямитель.

Аппарат может работать в двух режимах, это:

  • С использованием проволоки FLUX без газа;
  • MIG-MAG сварка с газом, в газовой среде.

В модели установлен мощный вентилятор, а также предусмотрена защита от перегрева и перегрузок, вес составляет 17,3 кг.

9.6 /10
рейтинг

Плюсы

  • При мощности выпрямителя 3,6 кВт выдает сварочный ток до 120 А
  • Надежность и долговечность

Минусы

При «просадке» напряжения может плеваться

Подробнее о товаре

Telwin Bimax 140
2

СПЕЦ MAG-135gas/nogas (MIG/MAG)

14 000 руб.

Не плохая модель для любителей повозиться в гараже, особенно если там стоит какая-либо старушка в виде «Жигулей» или другое старенькое авто. В комплект поставки входит сам аппарат, горелка и заземляющий кабель с клеммой.
Вес модели 22,7 кг.

9.5 /10
рейтинг

Плюсы

  • Качественная сборка
  • Не шумный

Минусы

Короткие провода

Подробнее о товаре

СПЕЦ MAG-135gas/nogas (MIG/MAG)
3

СОРОКИН 12.2 — MIG

8 000 руб.

Данный аппарат для начинающих сварщиков, делающих первые шаги в этом деле.
Режим сварки один — порошковой самозащитной сварочной проволокой без газа, что упрощает работу, особенно в тех местах, где трудно приобрести углекислоту или аргон. Электрическая мощность модели всего 2,5 кВт, а вес – 17,0 кг.

9.4 /10
рейтинг

Плюсы

Низкая цена

Минусы

С толстым металлом не справится

Подробнее о товаре

СОРОКИН 12.2 — MIG
4

Awelco BlueMig 170

21 000 руб.

Режим MIG-MAG – полуавтоматическая электродуговая сварка в среде защитного газа, а режим MOG – безгазовая сварка с использованием порошковой или флюсовой проволоки.

Модель производиться в Италии и востребована как в Европе, так и в нашей стране.
Сварочный аппарат может работать в двух режимах с газом и без газа (режимах MIG – MAG – MOG). Электрическая мощность аппарата 5,6 кВт, а вес – 34,7 кг

9.4 /10
рейтинг

Плюсы

  • Качественные комплектующие и сборка
  • Два режима работы

Минусы

Высокая стоимость для данной категории полуавтоматов

Подробнее о товаре

Awelco BlueMig 170
5

WESTER MIG-100

10 300 руб.

Еще одна модель для начинающих сварщиков и просто хозяйственных домовладельцев.
Типы сварки – полуавтоматическая, режимы MIG/MAG. Электрическая мощность аппарата 2,4 кВт, вес – 14,4 кг.

9.3 /10
рейтинг

Плюсы

  • Простота настроек
  • Доступная стоимость

Минусы

Чувствителен к скачкам напряжения в питающей сети

Подробнее о товаре

WESTER MIG-100

Как выбирать

При покупке комплектов для полуавтоматической сварки, необходимо учитывать несколько важных факторов. Так, нужно знать модель аппарата и его функции. Это могут быть работы в средах инертных или активных газов, аргонодуговая сварка или же работа с порошковой проволокой. Стоит учитывать, каким образом устроены соединительные элементы. Наиболее популярный вариант – это KZ-2. Важны и эргономические характеристики горелки. Ручка должна удобно сидеть в руке, а кнопка – быть достаточного размера.

При выборе стоит обратить внимание на диаметр проволоки, для которой предназначен тот или иной аппарат. С обыкновенными сварочными устройствами используют проволоку диаметром от 0,6 до 1,6 мм

Но конкретные устройства могут работать и с более узкими диапазонами размеров – например, 0,2-0,6 мм.

Полярность при сварке без газа

Поляр­ность – это направ­ле­ние пото­ка элек­три­че­ства в цепи сва­роч­но­го аппарата.

При пря­мой поляр­но­сти элек­трод (про­во­ло­ка) – это минус, а сва­ри­ва­е­мый металл (зазем­ле­ние) – это плюс. При обрат­ной поляр­но­сти элек­трод – плюс, а сва­ри­ва­е­мый металл – минус.

Для свар­ки при помо­щи порош­ко­вой про­во­ло­ки исполь­зу­ет­ся пря­мая поляр­ность (про­во­ло­ка – минус, зазем­ле­ние — плюс).

При свар­ке с газом – элек­трод (+), масса (-).

Поляр­ность, с кото­рой будет нор­маль­но рабо­тать порош­ко­вая про­во­ло­ка, зави­сит от её соста­ва. Быва­ют и такие, кото­рые будут нор­маль­но сва­ри­вать с любой полярностью.

В боль­шин­стве слу­ча­ев, при свар­ке без газа сва­роч­ный аппа­рат дол­жен быть настро­ен с пози­тив­ным зазем­ле­ни­ем и нега­тив­ным элек­тро­дом. Это даст боль­ше мощ­но­сти для плав­ле­ния порош­ко­вой проволоки.

Основные параметры изделия

Сварочная горелка MIG/MAG для полуавтоматического оборудования выпускается разными производителями, но все основные характеристики практически идентичные:

  • нагрузка по применяемому току;
  • длина шланга;
  • вариант охлаждения — при помощи воздуха или воды;
  • управление — с помощью кнопок, вентиля или универсальный вариант;
  • способ подключения — штекерный или европейского вида.

Применение штекера увеличивает диаметр рукава, потому что подключение каждого источника производится отдельно. Евроразъемы применяются только на дорогом профессиональном оборудовании, когда все каналы объединяются в одном корпусе. Опытные сварщики подбирают горелки по значению тока, т. к. работы выполняются не в постоянном режиме, а с остановками для остывания дорогостоящего оборудования.

Производители при разработке горелок рассчитывают стойкость изделия на основании устойчивой работы в течение 10 минут, но на практике этого не делается. Если на агрегате обозначена максимальная сила тока в 400А, то идеальным вариантом использования будет горелка с номиналом в 300А.

Классификация по характеристикам

Отличительными признаками оборудования являются тип источника питания и конструкция. К дополнительным характеристикам относятся:

  • тип подающего механизма;
  • способ охлаждения;
  • рабочее напряжение;
  • наличие дополнительных функций.

Аппараты различаются по типу защитной среды.

Аппараты классифицируют и по типу защитной среды: работающие с активными газами, сочетающиеся с инертными веществами, универсальные. По конструктивному исполнению аппараты делятся на:

  1. Однокорпусные, где в одном блоке располагаются источник питания, подающий механизм, газовый клапан. Однокорпусные полуавтоматы снабжаются держателями для внутренней или внешней установки бобины.
  2. Двухкорпусные, где каждый компонент выведен в отдельный модуль, к которому подсоединяется кабель-шланг.

Как подобрать газовую горелку и сварочный рукав для полуавтомата

При выборе модели, учитывайте следующие шесть факторов.

Предел максимального сварочного тока

Этот параметр должен соответствовать характеристикам аппарата. Если у Вас полуавтомат выдает 300 А, то и показатель горелки должен быть не меньше. В случае, когда сварка всегда ведется на малых токах (100-120 А), можно купить горелку, рассчитанную на такую величину, но это ограничит возможности аппарата.

Длина рукава

Длинна рукава бывает от 2 до 8 м. Чем шланг-пакет больше, тем маневреннее сварщик. Но в таком случае требуется надежный четырехроликовый механизм подачи.


Четырёхроликовый механизм подачи проволоки полуавтомата.

Еще важно следить, чтобы канал не закручивался, иначе проволока начнет «буксовать». Для работы в гараже или во дворе частного дома хватит 2-3м

В цеху желательно иметь запас в 4-5 м.

Метод охлаждения

Если Вы собираете каркасы теплиц, беседки, двери, ворота, то много времени уходит на подготовку деталей, зачистку, обрезку. Длина швов в таких конструкциях не превышает 10 см. Здесь достаточно горелки с воздушным типом охлаждения, которая будет успевать остывать, пока ведутся другие работы. При непрерывной сварке с длинными швами, нужно водяное охлаждение, иначе будет страдать производительность.

Разъем для подключения горелки

Бывают невстраиваемые горелки, которые невозможно отсоединить от аппарата. В случае раздельного исполнения используется чаще всего разъем EURO, который маркируют еще KZ-2. Если у Вас полуавтомат с таким входом, то Вам подойдет любая горелка с Евро-штекером.


Евро разъем для подключения горелки к полуавтомату.

На некоторых моделях встречается разъем PDG-309. Тогда необходимо искать именно такое обозначение для замены оснастки.


Разъем PDG 309.

Тип и размер канала для проволоки

Тип канала бывает стальной и тефлоновый. Первый используется для цельной и полой проволоки при сварке нержавейки и черного металла. Второй подходит для заправки алюминиевой проволоки и сварки алюминия и его сплавов. Диаметр канала подбирается исходя из сечения проволоки и бывает 0.6-1.6 мм.

Эргономика

Чем естественней горелка ложится в руку, тем меньше сварщик будет уставать при продолжительной работе. Для этого на рукоятке должны быть вырезы, кнопка пуска должна располагаться снизу и точно под указательным пальцем, расширение спереди предназначено для предотвращения выскальзывания. Резиновые вставки содействуют прочному обхвату.

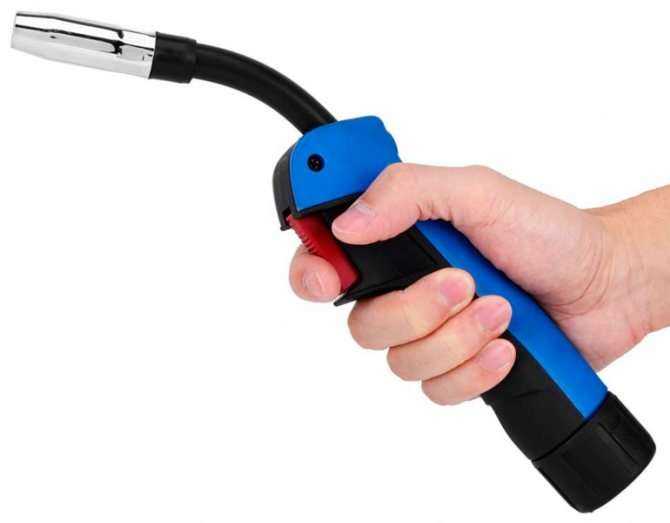

Эргономичная рукоятка сварочной горелки для полуавтомата.

Разновидности горелок для сварочного полуавтомата

Производители предлагают множество моделей горелок для полуавтоматов. Их характеристики можно описать следующим образом:

  • токовая нагрузка;
  • длина рукава;
  • тип охлаждения:
    1. воздушный;
    2. водяной;
  • тип управления:
    1. кнопочный;
    2. вентильный;
    3. универсальный;
  • способу подключения:
    1. штекером;
    2. евроразъемом.

Штекерное подключение к аппарату влечет за собой увеличение размера рукава, так как каждый источник подключается по отдельности. Соединение евроразъемом облегчает подключение, но оно используется на дорогом профессиональном и полупрофессиональном оборудовании, в котором все каналы собраны в один корпус.

Самодельная газовая горелка

Для сварочных полуавтоматов подбираются из следующих критериев:

  • допустимая нагрузка по току;
  • корпус должен быть изготовлен из пластика стойкого к механическим повреждениям;
  • эргономичность корпуса;
  • стойкость оболочки рукава к воздействию низкими температурами и абразивом;
  • малый размер;
  • минимальный вес.

Профессионалы предпочитают подбирать газовую горелку не по характеристикам сварочного полуавтомата, а по несколько сниженному значению сварочного тока. Связано это с тем, что работа производится не на постоянной основе.

Производители ведут расчет стойкости горелок по непрерывной работе в течение 10 минут, чего не делает ни один сварщик. Поэтому если на аппарате максимальным значением является 400А, то для горелки мощности в 300А будет вполне достаточно.

https://youtube.com/watch?v=5NLP2djACog

Расчет ведется по максимальной температуре, при которой возможно разрушение ручки или рукава. Поэтому в продаже можно встретить полуавтоматы, оснащенные горелками с 60% ПВ и даже ниже.

Обращение в бытовых условиях

Сегодня газовая сварка уже не считается сложным вариантом соединения металлов и практикуется в частном хозяйстве многими пользователями. Нужно помнить, что при организации подобного вида работ в домашних условиях надо неукоснительно выполнять особые требования безопасности.

Прежде всего, проверяется герметичность каналов подвода рабочих газов, затем визуально осматривается горелка — особое внимание обращают на состояние наконечника. Внимательно проверяйте места стыковки с соединительными ниппелями, чтобы не произошло утечки газа, что чревато возгоранием.

Внимательно проверяйте места стыковки с соединительными ниппелями, чтобы не произошло утечки газа, что чревато возгоранием.

Газовые баллоны нельзя переносить вручную, а следует перевозить на специальной тележке с мягким ходом (на надувных колесах), хранить емкости надо в железном ящике, снабженным надежным запором, чтобы исключить доступ посторонних, особенно любопытных детей младшего возраста. Нельзя проводить работы с аналогичным оборудованием рядом с легко воспламеняющимися и горючими веществами.

Спрей антипригарный для сварки без силикона

Спрей антипригарный от компании M-WELD – маслянистое вещество, представляющее собой смесь синтетических агентов с денатурированным углеводородом. Использоваться он может двумя способами:

  • им обрабатывается перед началом работы сопло горелки сварочного аппарата;
  • перед сваркой составом покрываются поверхности свариваемых деталей.

Антипригарный спрей образует защитную пленку толщиной в среднем 2-3 мкм, которая позволяет эффективно работать на протяжении 3-4 часов. При этом и сама горелка, и поверхности свариваемых деталей надежно защищены от повреждающего воздействия расплавленного металла и высоких температур. И, как следствие этого, увеличивается срок эксплуатации горелки в целом и всех ее сменных деталей. С использованием спрея сварочные работы становятся менее трудоемкими, так как не требуется зачистка зоны вокруг сварочного шва.

В рецептуре спрея нет силикона, поэтому готовое изделие можно покрывать лаком, хромировать, подвергать гальванизации. Состав антипригарного спрея M-WELD не имеет запаха, растворим в воде, не раздражает кожу и верхние дыхательные пути, поэтому безопасен для человека.

Как держать сварочную горелку

Сва­роч­ной горел­кой полу­ав­то­ма­та MIG/MAG мож­но управ­лять одной рукой, но исполь­зо­ва­ние двух рук облег­чит кон­троль и уве­ли­чит акку­рат­ность и каче­ство сва­роч­но­го шва. Смысл в том, что­бы одной рукой дер­жать горел­ку и опи­рать­ся ей на дру­гую руку. Так мож­но лег­че кон­тро­ли­ро­вать рас­сто­я­ние от сва­ри­ва­е­мой поверх­но­сти и угол, а так­же делать горел­кой нуж­ные дви­же­ния при фор­ми­ро­ва­нии шва.

Что­бы рабо­тать дву­мя рука­ми, необ­хо­ди­мо исполь­зо­вать пол­но­раз­мер­ную сва­роч­ную мас­ку (луч­ше с авто­за­тем­не­ни­ем), кото­рая удер­жи­ва­ет­ся на голо­ве и руки оста­ют­ся свободными.

Режимы полуавтоматической сварки – теория и практика

Полуавтоматическая сварка предполагает возможность самостоятельно выставить настройки. Человек может менять 4 основных параметра – скорость плавления, высоту шва и подачи проволоки, направление движения электрода. Также, мастера должны уметь регулировать сварочные горелки для полуавтомата. Подбирается режим с учетом толщины металлического листа и ГОСТа. За счет использования газа зона теплового воздействия уменьшается. Поэтому возможно наложение нескольких швов без деформации металла.

Сварщик должен помнить все рабочие параметры наизусть. Выделяют следующие режимы сварки полуавтоматом:

  1. цикличный – используют короткую дугу
  2. импульсный
  3. точечный
  4. постоянное круговое перемещение металлического листа
  5. струйное перемещение заготовки

Для работы в соответствии с требованиями ГОСТ необходим инертный газ – аргон или гелий. Иногда применяются смеси этих двух газов. В противном случае не только снижается качество сварного шва, но и возрастает вероятность получения травм и ожогов работником. Сварка низколегированных сталей осуществляется в среде углекислого газа

Поэтому важно правильно определить необходимый объем баллона и постоянно контролировать поступление газа

Механизм подачи

Для протяжки проволоки предназначен специальный подающий механизм для полуавтомата. Он снижает расход сварочной проволоки. Современные модели оснащаются электронным управлением, поэтому пользоваться ими несложно. В некоторых имеется возможность записывать более пяти программ сварочных режимов. Дорогостоящие модели обычно имеют несколько дополнительных регуляторов. Через канал горелки проволоку протягивают ролики для сварочных полуавтоматов. При этом, расходник подается с заданной сварщиком скоростью. На выбор представлено 3 модификации подающих механизмов:

  1. Толкающий – используется довольно часто, но имеет ограничения по длине шланга. Неудобен, если нужно сварить детали, расположенные на удалении от источника тока.
  2. Тянущего действия – возможно подключение длинного шланга.
  3.  Комбинированный – объединяет преимущества предыдущих двух разновидностей.

После выставления режимов полуавтоматической сварки можно переходить к пробному запуску. На небольшой заготовке производится варка. Если качество шва устраивает, можно приступать к работе. Когда результат не удовлетворяет, прибор повторно настраивают

Очень важно произвести правильную настройку, чтобы дуга не рвалась, а шов был ровным

О тонкостях настройки механизма смотрите в видео:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Домашний дизайнер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
