Что нужно учесть при выборе манометра?
Параметры, которые важно учитывать при покупке прибора. Эта информация необходима в том случае если у Вас нет точной марки прибора, или нужная Вам модель не доступна, и необходимо правильно подобрать аналог
Параметр диапазона измерения.
Это наиболее важный параметр.
Стандартный ряд диапазонов давления манометров:
0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000 кгс/см2
1кгс/мс2=0,980665 бар=0,0980665 МПа=98,0665 кПа.
Стандартный ряд диапазонов давления мановакуумметров:
-1..+0.6, -1..+1.5, -1..+3, -1..+5, -1..+9, -1..+15, -1..+24 кгс/см2=бар=атм=0.1Мпа=100кПа
Стандартный ряд диапазонов давления вакуумметров:
-1..0 кгс/см2=бар=атм=0.1Мпа=100кПа.
Если Вы сомневаетесь, с какой шкалой прибор нужен для Ваших целей, при выборе диапазона главный фактор – попадание рабочего давления в диапазон от 1/3 до 2/3 шкалы измерения.
Выбирая диапазон шкалы, нужно знать, что рабочее давление должно попадать в диапазон от 1/3 до 2/3 шкалы измерения.
Чтобы обеспечить стабильную работу, следует покупать прибор со шкалой 0-10 атм, т.к давление 5.5атм попадает в диапазон от 1/3 до 2/3 шкалы 3.3 атм и 6.6 атм соответственно.
При условии, что давление менее 1/3 шкалы, значительно возрастает погрешность измерения давления. При условии, когда измеряемое давление более 2/3 шкалы, прибор работает в перегруженном режиме, что влечет за собой сокращение срока службы манометра.
Параметр класса точности
Показывает допустимый процент погрешности результатов измерения прибора от шкалы измерения.
Существует стандартный ряд классов точности для манометров: 4, 2.5, 1.5, 1, 0.6, 0.4, 0.25, 0.15.
Можно рассчитать погрешность манометра самостоятельно. Например, если Ваш прибор на 10 атм и имеет класс точности 1.5, допустимая погрешность – 1.5% от шкалы измерения (0.15 атм). В случае, если погрешность Вашего манометра превышает это значение, прибор подлежит замене. Без специального оборудования установить, что прибор неисправен, невозможно. Установить несоответствие класса точности может только специализированная организация, которая имеет поверочную установку с манометром высокого класса точности, являющимся эталоном. Проблемный манометр и эталонный прибор подсоединяются к линии с давлением, после чего сравнивают показатели.
Параметр диаметра манометра
Этот параметр важен для приборов, имеющих круглый корпус.
Стандартные диаметры: 40, 50, 63, 80, 100, 150, 160, 250 мм.
Расположение штуцера.
Возможны два варианта.
Радиальное расположение – присоединительный штуцер выходит из манометра снизу.
Торцевое – штуцер расположен сзади, с тыльной части прибора.
Присоединительная резьба
Для манометров наиболее характерны метрическая и трубная виды резьбы.
Существует стандартный ряд видов резьбы: М10х1, М12х1.5, М20х1.5, G1/8,G1/4, G1/2.
Для приборов импортного производителя характерна трубная резьба. Для отечественных манометров – метрическая.
Межповерочный интервал.
Срок, по истечению которого нужно производить поверку манометра называют межповерочным интервалом. Новые приборы имеют первичную заводскую поверку. Об этом свидетельствует клеймо поверителя, расположенное на циферблате или на крпусе манометра, и отметка в паспорте. Первичная поверка бывает на 1 или 2 года. Для манометров, которые используются в личных целях, поверка не критична, поэтому можно выбирать любой манометр. Для ведомственных объектов – заводов, топочных, тепловых пунктов и пр. по истечению срока первичной поверки, манометр подлежит переповерке в центре стандартизации и метрологии, или в специализированных организациях, имеющих лицензию на поверку, и соответствующее оборудование. Следует знать, что переповерка как правило, стоит дороже, чем покупка нового прибора, или равна ей. Кроме того, к сумме добавляется оплата за сдачу прибора. Если манометр не проходит повторную поверку, придется также заплатить за ремонт и за последующую поверку.
Область применения манометров
Манометры различаются не только по области использования, но и по типу механизма для снятия показаний давления в среде. Здесь выделяют пять стандартных групп приборов.
Электроконтактные
- Подходят для систем автоматического контроля давления и его регулировки.
- В основе конструкции прибора – две подвижные стрелки, которые нужно установить на минимальные и максимальные допустимые показатели.
- При достижении одной из граничных величин электроцепь замыкается, и пульт управления получает сигнал для сброса давления или отключения системы.
Жидкостные
- Работают по физическому принципу сообщающихся сосудов.
- Для измерения давления в столбе жидкости.
- Работают в контакте с жидкостной средой, из-за чего часто загрязняются и делают неточные замеры.
- На сегодняшний день используются все реже.
Пружинные
- Наиболее популярные приборы с простой и надежной конструкцией.
- Могут выполнять измерения в пределах 0,1-4000 Бар.
- В механизме предусмотрен чувствительный элемент в виде трубки овального сечения, которая сжимается как пружина и передает силу воздействия на измерительный модуль.
Дифференциальные
Эти манометры считаются сложными механизмами и работают по принципу деформации внутренних блоков. Эти элементы конструкции восприимчивы к давлению и по мере деформирования передают показания на измерительный блок. Указатель будет двигаться до тех пор, пока перепады давления не сменятся стабильными значениями.
Мембранные
- Работают по физическому принципу пневматической компенсации.
- Основным элементом прибора считается специальная мембрана, которая изгибается под действием давления.
- Чувствительный механизм отслеживает эти изменения и выдает величину давления.
Зачем устанавливается?
Измерительные приборы устанавливают, чтобы следить за состоянием системы. Давление в трубопроводах не должно превышать некоторого порогового значения. В то же время оно должно быть достаточным для работы различных устройств.
Для работы душевой с гидромассажем нужно давление 3-4 бар, стиральной машинки – порядка 0,5 бар, а фильтра обратного осмоса – 2-6 бар.
Места установки:
- насосные станции;
- котельные;
- железнодорожный транспорт, автомобили, воздушные и водные суда;
- напорные трубопроводы;
- водонагревательные приборы;
- системы фильтрации.
Манометры покупают для личного пользования, чтобы, например, периодически контролировать давление воды, поступающей в смеситель.
На постоянной основе их устанавливают на насосных станциях рядом с гидроаккумуляторами и реле давления, чтобы автоматически включать и выключать насос. Часто манометры входят в состав блоков автоматики.
Как подобрать манометр «
В настоящее время на рынке Украины присутствует огромное количество однотипных манометров с разными обозначениями. Каждый Производители манометров пытается выделить именно свою продукцию.
Как разобраться в предлагаемом разнообразии, не запутаться, купить действительно качественный и нужный манометр?
Определение типа контролируемого давления?
Манометр – для измерения избыточного давления. (давление выше атмосферного) Вакуумметр – для измерения вакуумметрического давление (давление ниже атмосферного) Мановакуумметр – для измерения как вакуумметрического, так и избыточного давления. Напоромер – для измерения низкого избыточного давления. Тягомер – для измерения низкого вакуумметрического давления. Тягонапоромер – для измерения низкого как избыточного так и вакуумметрического давления.
Подбираем пределы измеряемого давления: напримерот 0 МПа до 1,6МПа.
Как правило, для замены прибора рекомендуется купить прибор с аналогичными диапазонами измеряемого давления. Можно подбирать приборы с другими единицами измерения давления. Например манометр показывающий давление в Кгс/см2, Атм, Бар, можно легко заменить на манометр показывающий давление в МПа и Кпа. Перевод давления предельно прост:
1МПа=1000кПа; 1кПа=0,001МПа; 1кгс/см2=0,1МПа=100кПа; 1bar=0,1МПа=100кПа; 1Атм=0,098МПа=98кПа;
1мм.рт.ст=0,000133МПа=0,133кПа; 1мм.вод.ст=0,00001МПа=0,01кПа
Если Вы подбираете диапазон давлений прибора самостоятельно, рекомендуем Вам выбирать прибор таким образом, чтобы его средние показания были в 2/3 или в 3/4 шкалы деления прибора.
Подбираем прибор по назначению:
- Если Вам необходимо купить манометр для измерения давления неагрессивных сред: воздуха, жидкости, газа, пара, масла, в температурном диапазоне от -40 до +150С. Вам подойдет обычный общетехнический манометр или вакуумметр. ДМ 05063, ДМ05100, ДМ05160, ДМ 05 МП-3-У.
- Вы хотите купить манометр для измерения кислорода, ацетилена, пропана, аммиака? Это специальные манометры, имеющие свои технологические особенности. Манометры для кислорода выпускаются с обезжиренным механизмом, так как даже незначительное взаимодействие чистого кислорода с маслом может привести к взрыву. Корпус кислородных манометров окрашивается в синий цвет. Внутренний механизм аммиачного манометра должен быть коррозионностойким.
- Манометры для измерения давления агрессивных сред выпускаются с коррозионностойким внутренним механизмом и корпусом.
- Если Ваш манометр подверженн вибрации (копрессора, прессы, станки, работающее оборудование и т.д.), рекомендуем купить виброустойчивый, глицеринонаполненный манометр.
- Электроконтактные манометры – это манометры с электроконтактной группой. Манометр предназначен для измерения давления, а также для управления внешними электрическими цепями, сигнализации минимального, максимального давлений или позиционного регулирования. С помощью дополнительных стрелок на шкале манометра можно задавать минимальные и максимальные диапазоны давления, соответствующие точкам замыкания электрический цепи.
- Эталонные манометры – манометры для особо точных измерений. Применяются для поверки общетехнических манометров.
- Термоманометры – приборы для одновременного измерения давления и температуры.
Существуют также и другие типы манометров специального назначения: дифференциальные, самопишущие, железнодорожные, судовые и др. Заказ таких манометров происходит в соответствии с конкретным проектом, либо под определенное оборудование, поэтому мы не будем подробно останавливаться на этих типах.
Подбираем размеры корпуса.
50, 63мм – подбирается, когда манометр должен быть компактным и легким, например, устанавливается на переносном оборудовании или в свободном доступе для визуального контроля показаний (сварочный аппарат, кислородный баллон, и т.д.) 100мм — наиболее удобен для визуального контроля показаний. Используется в большинстве случаев. 160мм, 250мм – используется для удобства контроля показаний визуально удаленных приборов, например на высоко расположенном трубопроводе под потолком в котельной.
На что важно обратить внимание при покупке манометра?
Важно учесть:
манометр должен быть новый. Многие продавцы приборов под словом новый понимают, что манометр не был в эксплуатации. Но манометру может быть 15 лет, а Вам будут рассказывать что он новый. Уточняйте год выпуска прибора или Вас может ждать неприятный сюрприз в виде покупки неликвида. на манометре или в паспорте должна быть отметка о первичной поверке
Есть продавцы неликвидов, которые затирают клеймо поверителя, чтобы нельзя их было обвинить в продаже старых приборов. поверка на манометр должна быть 2 года, если Вы купите прибор с первичной поверкой на 1 год — уже через год экономия улетучится и начнутся не нужные сложности. на манометр должен быть паспорт и действующий сертификат на средства измерения. если прибор новый и поверка на 2 года выбирайте самый дешевый вариант
обратите внимание на диапазон измерения, диаметр шкалы, тип расположения штуцера, тип резьбы и исполнение прибора — если Вы купите не тот прибор, то замена его может быть сопряжена со сложностями, т. к
если прибор имеет нестандартные параметры и изготовлен под Вас, то скорее всего его придётся оставлять себе на память. отзывы о манометрах в интернете можно поискать, но большая часть из них носят заказной характер и лучше опираться на советы людей, имеющих опыт реальной эксплуатации приборов. манометры стоит покупать в организации, которая вызывает у Вас доверие, т. к. продажа неликвидов времен СССР до сих пор существует и потом старые приборы будет довольно сложно возвращать или обменивать на нормальные приборы.
В этой статье мы постарались рассмотреть самые популярные вопросы о всем разнообразии манометров. Если Вы хотите, чтобы бы рассмотрены другие вопросы или с какими то ответами Вы не согласны — напишите нам и мы постараемся расширить статью исходя из Вашего опыта. В письме не забудьте указать Ваши данные, место, условия и регион установки.
Металлический манометр
Внешний вид металлического манометра вы уже увидели на рисунке 1. Рассмотрим теперь его внутреннее устройство, которые бывает основных двух типов. Первый представлен на рисунке 5.
Рисунок 5. Устройство металлического манометра №1.
Изогнутая пустотелая трубка 1, запаянная с одного конца, с другой стороны соединяется с краном 4, который сообщается с сосудом, в котором необходимо измерить давление.
При увеличении давления трубка 1 начинает разгибаться, и при помощи рычажного механизма 5 и зубчатки 3 передает движение стрелке 2, которая двигается вдоль шкалы прибора.
Трубка 1 обладает упругостью, и при уменьшении давления возвращается в свое изначальное положение, а стрелка – к нулевому делению шкалы.
На рисунке 6 представлен немного другой тип металлического манометра.
Рисунок 6. Устройство металлического манометра №2.
Различие в строении заключается только в том, что трубка запаяна с двух сторон, но имеет выход для подключения к сосуду, в котором необходимо измерить давление. Также здесь присутствуют две тяги (рычага) 2.
Заметим, что, несмотря на небольшие различия в устройстве (рисунки 4 и 6), принцип действия металлических манометров остается одним и тем же.
Реальный внешний вид металлического манометра представлен на рисунке 7.
Рисунок 7. Реалистичное изображение металлического манометра.
Другие виды манометров
Жидкостный манометр дает возможность точных измерений, но у него есть большой недостаток: конструкция боится ударов и вибраций. Поэтому сегодня такие приборы используются в основном в лабораториях. С развитием промышленности возникли другие типы манометров, которые могут измерять давление в любых условиях — на подвижных механизмах, при сильных вибрациях и т. д. По конструкции выделяют деформационные и поршневые (грузопоршневые) приборы.

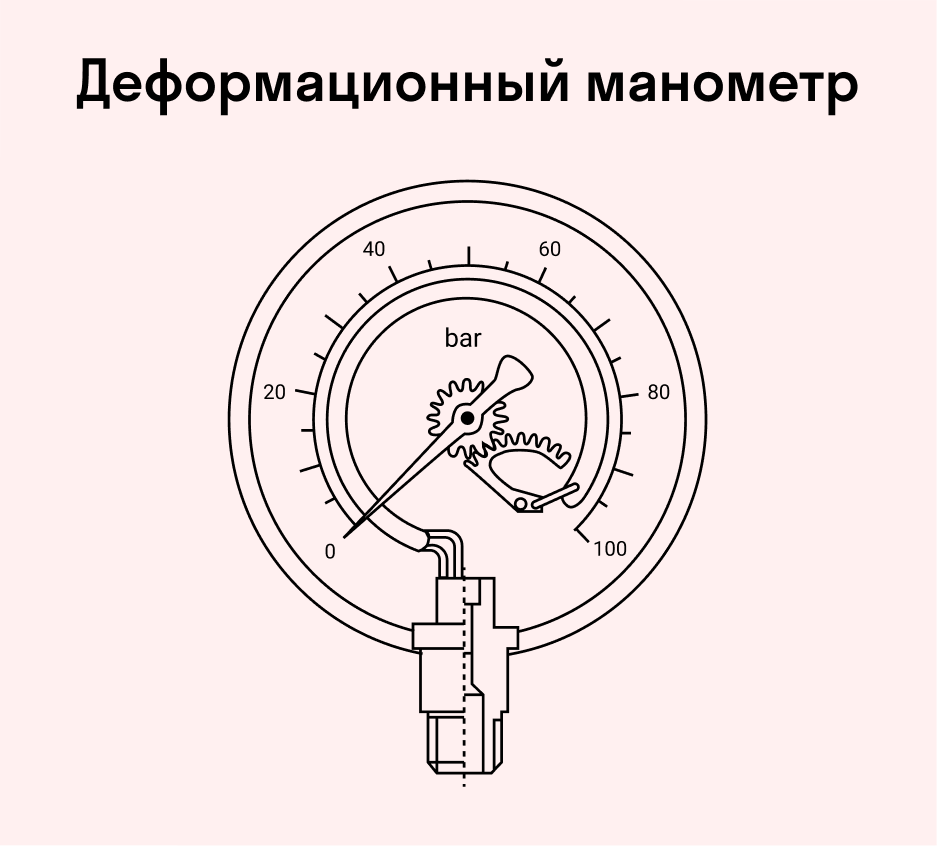

Деформационные манометры
Манометр деформационного типа — это компактное механическое устройство, измеряющее давление сразу в паскалях (без перевода из других единиц). Его рабочим элементом является дугообразная или спиральная трубка Бурдона, в которую накачивается газ. Если давление внутри трубки повышается, она начинает распрямляться, и это движение через систему тяг передается на стрелку. При снятии давления она возвращается в свое первоначальное положение.
Вместо трубки может быть использована пружина, мембрана или другой чувствительный элемент, который деформируется под давлением. Принцип действия манометра остается тем же: деформация передается на стрелку, движущуюся по шкале.
Деформационные металлические манометры чаще всего используются в быту и на производстве. Они компактны, отлично переносят вибрации, не требуют строго вертикальной установки. Если нужно выбрать, к примеру, автомобильный манометр, он будет именно такого типа.
Интересный факт!Деформационный манометр был изобретен случайно. В 1845 году швейцарский ученый Р. Шинц наблюдал, как на производстве рабочие восстанавливали сплющенную металлическую трубку, заглушив один ее конец и закачав внутрь воду. Под действием давления трубка разогнулась, а ученому пришла в голову мысль использовать такой же элемент для измерений, но работать с воздухом, а не с водой.
Поршневые манометры
Несмотря на то, что поршневые манометры были созданы раньше деформационных, они получили меньшее распространение. Сегодня такие приборы используются для исследования скважин в нефте- и газодобывающей промышленности, а также для сверки показаний в лабораториях.

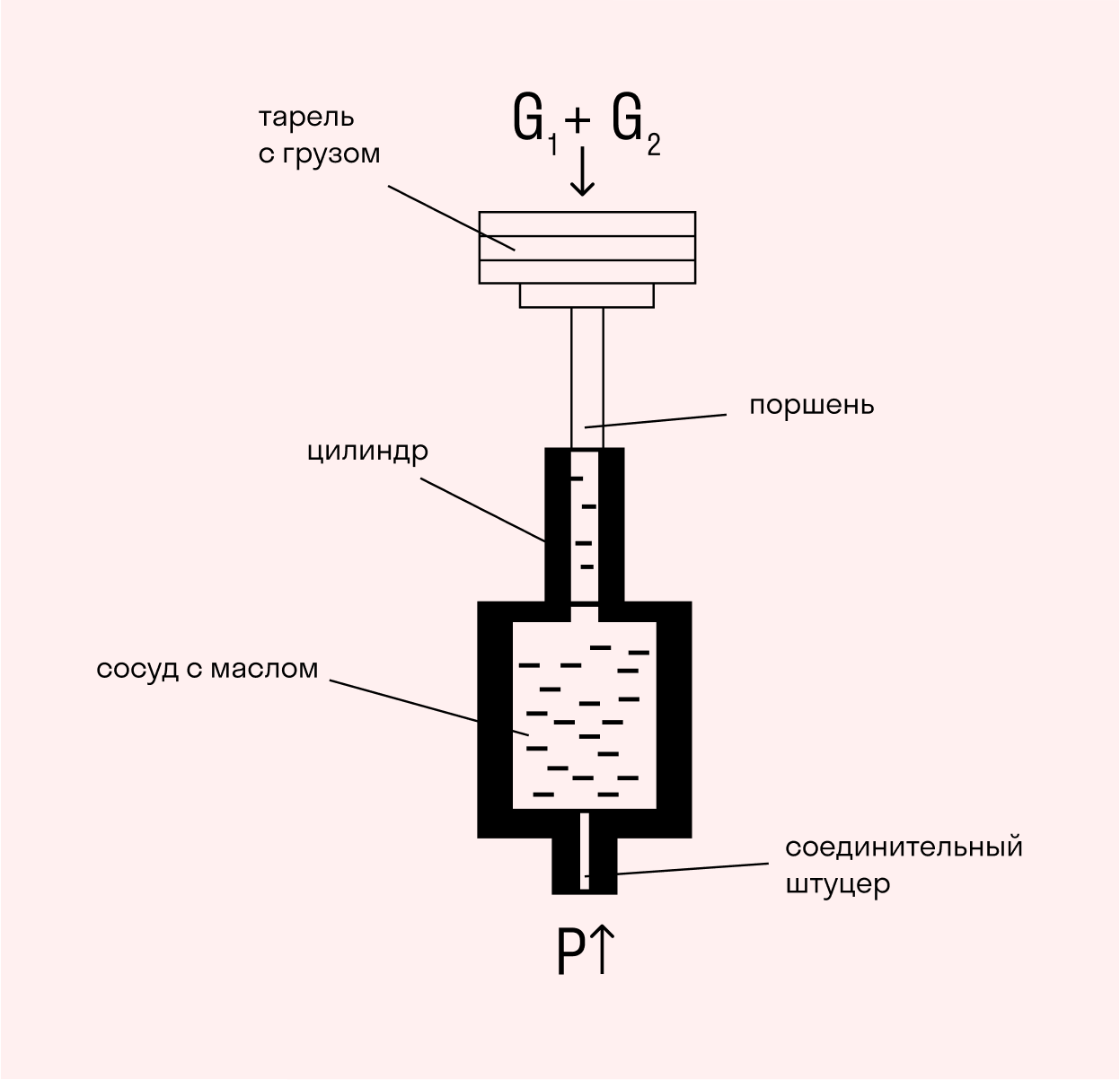

На рисунке ниже можно увидеть, из чего состоит манометр поршневого типа. В самом простом варианте это емкость с маслом, соединенная при помощи штуцера с измеряемой средой. В емкость погружен цилиндр с тщательно притертым поршнем (зазор между стенками цилиндра и поршнем должен быть минимальным). На торце поршня закреплена тарель, на которую могут укладываться грузы.
Снизу на поршень действует измеряемое давление Р, сверху оно уравновешивается некой силой, создаваемой весом самого поршня и грузов G1+ G2.
Давление под поршнем рассчитывается по формуле:
где G1— масса грузов, G2— масса поршня с тарелью, g — ускорение свободного падения, F — площадь поршня.
Также давление можно выразить через силу согласно закону Паскаля:
P = F / S, где F — сила, действующая на поршень, S — площадь поршня.
С помощью поршневых маномеров впервые измеряли давление ученые-физики Георг Паррот и Эмиль Ленц. Но широкое распространение эти приборы получили благодаря некому Рухгольцу, который запустил их в массовое производство.
1.4. Основные технические характеристики
Манометрический прибор (манометр, вакуумметр, мановакуумметр, напоромер, тягомер, тягонапоромер, дифманометр и др.) – это средство измерения, которое определяется как техническое средство, предназначенное для измерений, имеющее нормированные метрологические характеристики, воспроизводящее и (или) хранящее единицу физической величины, размер которой принимают неизменным (в пределах установленной погрешности) в течение известного интервала времени/1-16/.
РМГ 29-99/1-16/, введенный взамен ГОСТ 16263-70, который устанавливал основные термины и определения в метрологии, определяет нижеследующее.
Шкала средства измерений – это часть показывающего устройства средства измерений, представляющая собой упорядоченный ряд отметок вместе со связанной с ними нумерацией.
Начальное значение шкалы – это наименьшее значение измеряемой величины, которое может быть отсчитано по шкале средства измерений.
Конечное значение шкалы – это наибольшее значение измеряемой величины, которое может быть отсчитано по шкале средства измерений.
Цена деления шкалы – это разность значения величины, соответствующих двум соседним отметкам шкалы средства измерений.
Диапазон показаний средства измерений – это область значений шкалы прибора, ограниченная начальным и конечным значениями шкалы
Отсчет показаний средства измерений — это фиксация значения величины или числа по показывающему устройству средства измерений в заданный момент времени. Погрешность результата измерения (погрешность измерения) — это отклонение результата измерения от истинного (действительного) значения измеряемой величины.
Систематическая погрешность измерения — это составляющая погрешности результата измерения, остающаяся постоянной или закономерно изменяющаяся при повторных измерениях одной и той же физической величины. Случайная погрешность измерения — это составляющая погрешности результата измерения, изменяющаяся случайным образом (по знаку и значению) при повторных измерениях, проведенных с одинаковой тщательностью, одной и той же физической величины.
Точность результата измерений (точность измерений) – это одна из характеристик качества измерения, отражающая близость к нулю погрешности результата измерения. Неопределенность измерений — это параметр, связанный с результатом измерений и характеризующий рассеяние значений, которые можно приписать измеряемой величине. Погрешность средства измерений — это разность между показанием средства измерений и истинным (действительным) значением измеряемой физической величины. Приведенная погрешность средства измерений – это относительная погрешность, выраженная отношением абсолютной погрешности средства измерений к условно принятому значению величины, постоянному во всем диапазоне измерений или в части диапазона. Условно принятое значение величины называют нормирующим значением. Часто за нормирующее значение принимают верхний предел измерений. Приведенную погрешность обычно выражают в процентах
Стабильность средства измерений — это качественная характеристика средства измерений, отражающая неизменность во времени его метрологических характеристик. Основная погрешность средства измерений — это погрешность средства измерений, применяемого в нормальных условиях.
Дополнительная погрешность средства измерений — это составляющая погрешности средства измерений, возникающая дополнительно к основной погрешности вследствие отклонения какой-либо из влияющих величин от нормального ее значения или вследствие ее выхода за пределы нормальной области значений.
Класс точности средств измерений — это обобщенная характеристика данного типа средств измерений, как правило, отражающая уровень их точности, выражаемая пределами допускаемых основной и дополнительных погрешностей, а также другими характеристиками, влияющими на точность.
а) Диапазон показаний манометрических приборов должен выбираться из ряда, приведенного в табл. 1.2 (ГОСТ 2405–88/1-14/), и в технических условиях (ТУ) на прибор конкретного типа.
Этим ГОСТом допускается по заказу потребителя изготавливать приборы с диапазоном показаний, отличным от указанных в табл. 1.2.
Пределы измерения для
манометрических приборов согласно ГОСТ 2405-88/1-14/
Источник
Какой манометр лучше купить ?
На сегодняшний день на рынке представлены около 10 российских производителей приборов, 2 белорусских производителя и несметное количество иностранных производителей приборов. Рассмотрим особенности каждых приборов.
— Российские заводы — наиболее оптимальный выбор для покупки манометров. Многие спросят — почему? Все довольно просто — российские манометры существенно дешевле импортных при сопоставимом качестве, срок первичной поверки 2 года в отличие от белорусских, выпускается вся линейка приборов от технических до коррозионностойких.
— Белорусские заводы — довольно дешевые приборы, но у них есть 3 существенных недостатка: — первичная поверка на 1 год, что превращает их дешевизну в «миф» и «беготню» с перепроверкой. — упрощенный механизм, который при серьезных нагрузках долго не работает. — пластиковое стекло вместо приборного так же вносит сложности в эксплуатации и надежности прибора.
— Иностранные манометры — наш многолетний опыт торговли приборами показывает, что смысл в покупке аналогичен приобретению российского прибора, но только 2-3 раза дороже нет. Все объяснения продавцов иностранных приборах об уникальном качестве, супер технологиях и т. п. являются обычной уловкой для объяснения клиенту, почему он так круто переплачивает. Если условия эксплуатации сложные, просто нужно покупать специализированный прибор вместо технического и он будет без проблем работать. Если Вас терзают сомнения и у Вас есть возможность с помощью отвертки разобрать два аналогичных манометра российский и импортный — то Вам вряд ли повезет найти несколько отличий.
Исключение составляют узкоспециализированные приборы с нестандартными шкалами и параметрами, которые в России не производятся.
Дополнительные опции
Наименование услугиТипЦена с НДС, руб.Комплектация указателем рабочего давления (1 маркер / 2 маркера на циферблате)
Комплектация запорным клапаном VE2-2-G ½
Осевое присоединение
Индивидуальная двойная шкала Индивидуальная шкала в mbar
Исполнение IP54
Индивидуальный номер прибора + паспорт
Свидетельство о поверке к нумерованному прибору
Первичная заводская поверка
Периодическая поверка
Гарантийная пломба-стикер
Ремонт
Очистка прибора от загрязнений (мазут, краска и пр.)
| Комплектация указателем предельных значений (нержавеющая сталь) | КМ-12, 22, 31 | 95 |
| КМ, КМВ | 40 / 50 | |
| КМ | 1420 | |
| КМ-11, 12 | под заказ | |
| КМ-22 | +10% к стоимости прибора | |
| КМ, КМВ (IP40) | +10% к стоимости прибора | |
| КМ, КМВ | 36 | |
| КМ, КМВ | 100 | |
| КМ, КМВ | ||
| КМ, КМВ | 140 | |
| Пломбировка манометра (под заказ) | КМ-12 | 55 |
| КМ-22 | 25 | |
| КМ, КМВ | 140 | |
| КМ, КМВ | индивидуально |
РаспечататьЧертежи
Основные размеры (мм), вес (кг)
ТипØD1D2behfSGВес
| КМ-11Р | 63 | 67 | 66 | 45 | — | 57 | 10 | 14 | M12×1,5 | 0,22 |
| КМ-12Р | 73 | 65 | 38 | 10 | 56 | 9 | 0,20 | |||
| КМ-22Р | 100 | 101 | 99 | 51 | 18 | 90 | 16 | 22 | G½ или M20×1,5 | 0,59 |
| КМ-31Р | 150 | 150 | — | 60 | — | 116 | 1,07 |
Основные размеры (мм), вес (кг)
ТипØD1D2beb1SGВес
| КМ-11Т | 63 | 65 | 65 | 46 | — | 71 | 14 | M12×1,5 | 0,18 |
| КМ-12Т | 73 | 37 | 10 | 57 | 14 |
РаспечататьМонтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан VE2-2 с автоматическим перекрытием и сбросом давления со стороны манометра. А при работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать клапан ПК-Н.
Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.
Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.
РаспечататьКарта заказа
| Тип | манометр | КМ |
| мановакуумметр | КМВ | |
| Диаметр корпуса | 63 мм | 1 |
| 100 мм | 2 | |
| 150 мм | 3 | |
| Материал корпуса | сталь | 1 |
| нержавеющая сталь | 2 | |
| Присоединение (расположение штуцера) | радиальное | Р |
| осевое | Т | |
| Диапазон показаний давлений, кПа | КМ | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| КМВ | −1…1,5 / −1…3 −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 | |
| Резьба присоединения | 100, 150 мм | G½; М20×1,5 |
| 63 мм | М12×1,5 | |
| Класс точности | 100, 150 мм | 1,5 |
| 63 мм | 1,5 / 2,5 | |
| Степень защиты | IP40 | — |
| IP54 | IP54 |
Пример обозначения: КМ − 22Р. (0−10 кПа) G½. 1,5
Дополнительное оборудование Кнопочный запорный клапан VE2-2Бобышки из углеродистой сталиПереходники из латуни с наружным штуцером для шлангаУплотнительные кольца, паронитовые прокладки для манометровУказатели предельных значенийЕще
Внимание! С 6 мая 2020 года вводится новый прайс-лист
Расширен ассортимент скоб для ТМ
Архив новостей Новости
Источники
- https://stanok.guru/oborudovanie/raznoe/izmerenie-davlenie-gaza-i-manometry.html
- https://sovet-ingenera.com/gaz/equip/manometry-dlya-izmereniya-davleniya-gaza.html
- https://domsgazom.ru/davlenie-gaza/izmerenie-davleniya-gaza
- https://www.fiztech.ru/catalog/manometry/gazovye_manometry/
- https://tehpribory.ru/glavnaia/pribory/manometr.html
- https://StrojDvor.ru/gazosnabzhenie/manometry-dlya-izmereniya-davleniya-gaza/
- https://ogon.guru/otoplenie/kotli/gazovie/aksessuari/manometr.html
- https://mr-build.ru/newteplo/manometr-dla-izmerenia-davlenia-gaza-v-kotle.html
- https://rosma.spb.ru/manometers/dlya_izmereniya_nizkikh_davlenij_gazov/
