Гост 6282-88 ножницы листовые кривошипные с наклонным ножом. параметры и размеры. нормы точности

Механические гильотинные ножницы листовые модели НЛ3421 и их особенности:

• Точность реза составляет от 0,8 до 3 миллиметров.
• Полностью исключается образование стружек во время обработки за счет принципа холодного реза металла.
• Максимально эффективная резка, позволяющая практически свести на нет потери материала любыми другими способами.

Данные ножницы для резки листового металла максимально просты в управлении. Справиться с ними может любой оператор, прошедший инструктаж. Это осуществляется благодаря удобному и практичному кнопочно-педальному управлению, позволяющему сэкономить время.

Также для большей автоматизации может быть осуществлено изготовление гильотинных ножниц механических модели НЛ3421, укомплектованной рольгангом подающим приводным или же неприводным. Выбрать подходящую модель рольганга, а также уточнить, какова стоимость такого предложения, вы можете по контактным номерам телефонов, обратившись к нашим специалистам.

Ближайшим аналогом нашим ножницам модели НЛ3421 являются ножницы гильотинные Н3121. Н3121 имеет параметры обработки по ширине 2000 мм. НЛ3421 — 2200 мм, масса 7000 кг. Вместе с нашим станком (в отличии от ножницы Н3121) может поставляться дополнительное оборудование, а именно:

• выкатная тележка;
• упор для резки под углом;
• приводные рольганги и не приводные рольганги; подающие и отводящие;
• фотобарьер;
• комплект ножей

Порядок установки ножниц гильотинных кривошипных Н3118

Ножницы Н3118 поставляются заказчику в собранном виде. После вскрытия частичной упаковки проверить состояние ножниц, наличие принадлежностей и технической документации согласно контрольно-комплектовочной ведомости. При транспортировке ножницы необходимо стропить согласно приведенной схеме

Фундамент ножниц выполняется согласно рисунку:

Глубина заполнения фундамента «Н» принимается в зависимости от грунта. Горизонтальность установки на фундаменте достигается с помощью клиньев и проверяется уровнем, установленным на столе. Точность установки ножниц в поперечном и продольном направлениях должна быть выдержана в пределах 0,2 мм на длине 1000 мм.

После установки и выверки необходимо очистить ножницы от антикоррозийной смазки и пыли и смазать обработанные поверхности тонким слоем масла.

Горизонтальность стола ножниц необходимо проверять периодически не менее одного раза в месяц.

Технические характеристики ручной гильотины по металлу

Сегмент ручных гильотин для работы с металлом в основном представляют агрегаты сабельного типа. В основе их конструкции заложена небольшая панель или платформа, удерживающая основу, а непосредственно резку выполняет движимый нож. Как уже отмечалось, гильотинные ножницы с ручным принципом работы могут обслуживать листы толщиной до 2 мм. Как правило, в случае с нержавеющей сталью этот показатель составляет 1,5-1,7 мм. Однако алюминиевые листы могут поддаваться резке таким инструментом и при толщине, превышающей 2 мм. Правда, длина резки все равно заметно уступает полноценным станкам – в стандартных семействах максимум достигает 1300 мм. С другой стороны, подобные модели выигрывают за счет компактных размеров и небольшой массы, которая редко превышает 100 кг. Соответственно, ручную гильотину можно переносить по рабочей площадке в разные точки выполнения монтажных операций, что упрощает производственно-строительный процесс.

Описание составных частей ножниц кривошипных листовых Н3121

Станина ножниц Н3121

Все механизмы и узлы ножниц кривошипных листовых Н3121 смонтированы на станине.

Станина представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой стяжками и столом. Стол крепится к стойкам болтами. К столу винтами крепятся нижние ножи. Для удаления отрезанных заготовок предусмотрен склиз.

Привод ножниц кривошипных листовых Н3121

Электродвигатель ножниц шарнирно закреплен на плите станины. Регулировка натяжения клиновых ремней осуществляется изменением угла наклона электродвигателя с помощью натяжного винта.

Муфта включения кривошипных ножниц Н3121

Конструкция муфты включения с поворотными шпонками показана на рисунке.

Муфта включения при помощи втулки 2 жестко крепится в ступице колеса 12. При отключенном электромагните втулка 2 свободно вращается с колесом 12, не входя в зацепление с втулкой 7, заклиненной относительно вала 14, шпонкой 13. Втулки 8 и 9 являются подшипниками скольжения.

При включении электромагнита хвостовик 4, расположенный на правом конце шпонки 10, освобождается от упора электромагнита, и пружины 6 приводят в действие рычаги 5. Рычаги 5 поворачивают рабочую 10 и запорную 11 шпонку муфты включения, и они занимают рабочее положение, войдя в пазы втулок 7 и 2, жестко связывают их между собой. От колеса 12 через втулки 1, 2, 3 вращение передается втулке 7, от нее через шпонку 13, вращение передается на вал 14. Вал делает один оборот (рабочий ход), хвостовик упирается в палец, поворачивая рабочую шпонку 10 и, одновременно, через рычаги 5 запорную шпонку 11, муфта отключается.

В режиме холостого хода зубчатое колесо свободно вращается на паре подшипников скольжения 8 и 9.

Ножевая балка кривошипных ножниц Н3121

Ножевая балка представляет собой сварную конструкцию Г-образной формы, усиленную ребрами жесткости. К балке винтами крепятся ножи для резки.

Прижим и защитная решетка кривошипных ножниц Н3121

Во время работы ножниц разрезаемый лист прижимается к столу прижимной балкой. При движении ножевой балки вниз прижимная балка зажимает лист, а затем начинается рез. Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима.

Регулировка усилия прижима производится гайками, сжимающими пружину прижимной балки.

К направляющим планкам прижима жестко закреплена защитная решетка, предохраняющая руки рабочего от попадания под прижим. При снятой защитной решетке срабатывает электрическая блокировка, и ножницы автоматически отключаются.

Упор задний ножниц Н3121

Установка снабжена задним упором для резки листа заданного размера. Задний упор состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную. При резке листа длиной более 500 мм уголок упора снимается.

Уравновешиватели кривошипных ножниц Н3121

Уравновешиватели служат для компенсации веса ножевой балки, снижение динамических нагрузок при работе на ножницах.

Уравновешиватель состоит из двух наборов пружин, установленных в стаканах, приваренных к швеллерной коробке станины.

Штоки уравновешивателя шарнирно соединены с ножевой балкой.

Ограждения ножниц Н3121

Ограждения ножниц сварной конструкции выполнено из тонколистовой стали. Состоит из четырех кожухов, которые закрывают шкив мотора, маховик, клиноременную передачу шестерни и зубчатые колеса. Все ограждения крепиться к станине болтами.

Кинематическая схема кривошипных ножниц Н3121

Модель установки	Число зубьев/модуль	Мощность электродвигателя, кВт
Z1/m1	Z2/m2	Z3/m3	Z4/m4
Н3121	19/10	52/10	19/12	75/12	37

Где лучше приобрести

Станкостроительная корпорация «Станкоснаб» предлагает купить станок Н3118 по доступной цене. Квалифицированный персонал в случае необходимости ответят на все вопросы покупателей и помогут определить, подходит ли данный вид оборудования под потребности производства и размеры помещения по высоте и ширине.

Вся продукция сертифицирована и обладает необходимым пакетом документов. Это гарантирует оригинальность товара. Квалифицированные работники тестируют агрегаты перед их отправкой, чтобы исключить возможность брака или поломок.

Также рекомендуем следить за обновлениями на сайте, так как мы стараемся регулярно проводить всевозможные акции. Чтобы наши клиенты могли приобрести подходящее изделие по более привлекательной стоимости. Скидки достигают 25 %!

Ножницы Н3118: технические характеристики и преимущества гильотины

НД3314Г ножницы гильотинные кривошипные для обработки листового металла. Назначение и область применения

Ножницы гильотинные НД3314Г разработаны в 1974 году и серийно выпускались с 1976 года. Разработчик .

Кривошипные листовые ножницы (гильотинные) с наклонным ножом НД3314Г предназначены для холодной резки листового материала с пределом прочности σ_BP ≤ 500 МПа (50 кгс/мм2) и с наибольшими размерами поперечного сечения 2,5х1600 мм. Поперечная резка листа толщиной и шириной в соответствии с технической характеристикой ножниц производится за один ход ножа, продольная резка — рядом повторных резов при продвижении листа вдоль линии реза.

Возможна резка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание вырезаемой заготовки.

Ножницы НД3314Г находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности.

Отличие гильотинных ножниц серий НД, НК, Н

Стрыйский завод КПО выпускает ножницы листовые кривошипные с наклонным ножом (гильотина), с пневмо-муфтой серии ”НД” , “НК” и “Н” и на протяжении 30-ти лет и экспортирует свою продукцию в 52 страны мира.

В серии ножниц “НК”, “Н” установка необходимой величины зазора между ножами выставляется автоматически, в зависимости от толщины разрезаемого листового материала, что позволяет резать металл различной толщины без переналадки. Ножницы данной серии оснащены механизированным задним упором, предназначенным для установки разрезаемого листового материала в заданный размер. Длина отрезаемой заготовки устанавливается по счетчику, установленному на лицевой части ножниц через привод механизированного заднего упора.

В серии ножниц “НД” регулировка зазора между ножами осуществляется вручную путем перемещения стола ножниц, согласно диаграммы, в зависимости от толщины разрезаемого листа. Длина отрезаемой заготовки устанавливается маховичком заднего упора, по линейке расположенной на направляющих рейках механизма заднего упора.

Ножницы модели НК3418Р оснащены ручным задним упором, аналогичным ножницам серии ”НД”.

Основные параметры машины для резки листового металла НД3314Г:

• Наибольшие размеры разрезаемого металла – 2,5 х 1600 мм
• Частота хода ножа – 65 мин-1
• Механическое перемещение заднего упора – 0..630 мм
• Тип муфты – пневматическая фрикционная многодисковая
• Тип тормоза – фрикционный однодисковый
• Мощность электродвигателя – 3,2 кВт
• Вес ножниц полный – 2340 кг

Электросхема обеспечивает работу ножниц в режимах:

1. Одиночный ход
2. Непрерывные (автоматические) ходы
3. Наладочный режим – толчковый ход

Станина ножниц сборно-cварная, что увеличивает жесткость конструкции и снижает трудоемкость изготовления. Она состоит из двух стоек, стола и стяжки. На стойки и траверсу опирается стол. Регулирование зазора между ножами ножевой балки и станины осуществляется путем перемещения стола с помощью эксцентриков, расположенных с обеих сторон стола. В стойках выполнены расточки, в которых установлен на подшипниках качения кривошипный вал с шатунами.

Привод ножниц от электродвигателя, закрепленного на поворотной плите, через клиноременную передачу на приводной вал редуктора и далее на кривошипный вал.

Редуктор выполнен в виде агрегатного узла и состоит из двух ступеней зубчатой передачи.

Муфта-тормоз пневматическая, фрикционная, многодисковая, смонтирована на входном конце вала редуктора.

Механизм реза состоит из прижимной и ножевой балок. При совершении рабочего хода одновременно опускаются ножевая и прижимная балки.

Прижимная балка качающейся (консольной) конструкции: в ее прямолинейных направляющих движется ножевая балка. Прижим листа осуществляется за счет силы сжатых пружин и собственного веса балки. Прижимная и ножевая балки связаны между собой рычажной системой, которая соединена с приводом ножниц. В верхней частя прижимной балки установлены винтовые упоры, служащие для возврата ее в верхнее положение.

Ножевая балка снабжена пневматическими уравновешивателями, смонтированными в кронштейнах, закрепленных на станине.

Механизм заднего упора закреплен на ножевой балке и состоит из двух ходовых винтов, по которым перемещаются ползушки, с закрепленной (шарнирно) упорной планкой.

Для резки тонкого листа на ножницах предусмотрен поддерживатель.

Для защиты рук оператора в зоне реза служит защитная решетка, сблокированная с пусковым устройством ножниц.

Режим работы:

1. автоматический
2. наладочный
3. одиночные ходы
4. ручной проворот

Управление кнопочное или педальное.

Система смазки централизованная и позволяет эксплуатацию в условиях низких температур.

Электрооборудование кривошипных гильотинных ножниц Н3118

Род тока: переменный, 3-х фазный.

Напряжение 380; 50Гц.

Напряжение цепей управления:

• Неременного тока – 110В; 50Гц;
• Напряжений цепей сигнализации – 24В; 50Гц.
• Напряжение цепей освещения – 24В; 50Гц.

На лицевой стороне ножниц размещены: конечный выключатель – блокировка решетки; пульт управления (показан на рисунке 13).

Шкаф управления установлен на левой стойке станины. На правой стенке шкафа установлены: переключатель режимов работы и педаль. На левой стенке шкафа установлен вводный автомат.

Схема электрическая ножниц Н3118

QF FU1,FU2 FU3,FU4	Автомат АЕ2046МП 1н=63А, отс=12, 660В Автоматический выключатель ВА47-29, 16А Автоматический выключатель ВА47-29, 10А, 6А
HL1 HL2 HL3-HL5	Индикатор светосигнальный AD-22DS, 24В (красный) AD-22DS, 24В (красный) AD-22DS, 24В (зеленый)
KМ2,KМ3	Пускатель магнитный ПМЛ-1100, 10А, 110В
KM1	Пускатель магнитный ПМЛ-4100, 63А, 380В
M	Двигатель 18,5кВт, 1500 об/мин, 380В 50Гц
SA	Переключатель ПКУ3
SQ	Конечный выключатель ВПК 2112
SB1 SB3 SB4,SB2	ВК43-21 11110 1з+1р – красный ВК43-21 11110 1з+1р – красный ВК43-21 11110 1з+1р – черный
YА	Электромагнит ЭД10102
TV1	Трансформатор ОСМ1
SM2	Переключатель АLC-22
SB5	Кнопка КЕ-011
УЛ03	Лазерный указатель

Пульт управления ножницами гильотинными Н3118

1. лампочка – электросеть подключена
2. лампочка – двигатель включен
3. переключатель – местное освещение
4. кнопка – пуск двигателя
5. лампочка – автоматические циклы
6. кнопка – пуск циклов (одиночных, автоматических)
7. лампочка – одиночные циклы
8. кнопка – стоп циклов
9. лампочка – педаль
10. кнопка – стоп общий
11. ключ-бирка

Описание работы ножниц Н3118

Электрическая схема ножниц предусматривает следующие режимы:

• отключено;
• ручное управление;
• педальное управление;
• автоматический цикл.
• Символы органов управления показаны на рисунке 6.

Выбор режимов осуществляется переключателем SА, установленным на правой стенке шкафа.

Ручное управление

Переключатель режимов SA ставится в положение «Ручное управление», при нажатии кнопки SB4 происходит одиночный цикл: включаются контакторы KМ2, КМ3 которые включают электромагнит YA.

Педальное управление

Переключатель режимов SA ставится в положение «Педальное управление», и при нажатии педали SB5 происходит одиночный цикл.

Автоматический цикл

Переключатель режимов SA ставится в положение «Автоматический цикл», и при нажатии кнопки SB4 включается KМ2, КМ3 и становится на самопитание, электромагнит YА постоянно включен, происходят непрерывные хода (циклы) ножевой балки. Отключение производится кнопкой SB3.

Защита и блокировка

Защита схемы осуществляется автоматическими выключателями. Тепловая защита двигателя осуществляется тепловым реле. Электросхемой предусмотрена блокировка – невозможность работы ножниц, если решетка снята, то есть конечный выключатель SQ должен быть нажат.

Сигнализация и местное освещение

Электросхемой предусмотрена следующая сигнализация:

• наличие напряжения HL1;
• двигатель включен HL2;
• автоматические циклы HL3;
• одиночные циклы HL4;
• педаль HL5.

Для освещения линии реза предусмотрена лампа местного освещения.

НА3121 Ножницы кривошипные листовые гильотинные с наклонным ножом для обработки листового металла. Назначение, область применения

Гильотина НА3121 разработана в 1983 году и серийно выпускалась с 1984 года. Разработчик Шимановский завод КПО г. Шимановск.

Ножницы кривошипные гильотинные НА3121 выпускались по ТУ2-041-1068—83, ГОСТ 6282-76 и заменили устаревшую модель Н3121.

Ножницы гильотинные механические НА3121 с наклонным ножом для листового металла предназначены для продольной и поперечной резки листового материала. Применяются в заготовительных цехах машиностроительных предприятий.

Особенности конструкции кривошипных гильотинных ножниц НА3121

Ножницы НА3121 выполнены с верхним приводом.

Вращение от электродвигателя через клиноременную передачу, муфту-тормоз, цилиндрический редуктор передается на эксцентриковый вал и далее через кривошипно-шатунный механизм — ножевой балке.

Станина ножниц представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами.

На стойки опирается стол, к которому винтами крепятся нижние ножи. Горизонтальным перемещением стола регулируется зазор между верхними и нижними ножами. К столу крепятся передний и боковой упоры.

Ножевая балка — сварной конструкции Г-образной формы, усиленная ребрами. На ножевой балке крепятся верхние ножи.

Пневматические уравновешиватели служат для компенсации массы ножевой балки, а также для снижения динамических нагрузок при работе ножниц.

Пневматическая многодисковая фрикционная муфта-тормоз жесткосблокированная и расположена на левом конце приводного вала.

Для мерной резки полос ножницы снабжены задним упором, который установлен с тыльной стороны ножевой балки. Установка заднего упора производится с помощью винтового механизма, приводимого от маховичка вручную.

Лист при резке прижимается прижимной балкой, работающей согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.

Электросхема обеспечивает работу ножниц на одиночных и автоматических ходах.

Управление ножниц кнопочное и от педали.

Смазка основных механизмов комбинированная.

Гильотинные ножницы с наклонным ножом. Общие сведения

Синонимы: ножницы гильотинные, ножницы листовые, ножницы механические, ножницы кривошипные, ножницы гидравлические, shears for sheet metal working, guillotine shears, crank shears.

Гильотинные ножницы – ножницы с наклонным ножом предназначены для прямолинейной продольной и поперечной резки листового металла. На гильотинных ножницах может производиться резка листов, как по разметке, так и без нее – по заднему или боковому упорам.

В зависимости от типа привода верхнего ножа гильотинные ножницы бывают:

• механическими (кривошипными)
• гидравлическими

Гидравлические гильотинные ножницы являются наиболее мощными, длина реза у них достигает 8 и более метров, толщина разрезаемого материала – до 60 миллиметров.

Гильотинные ножницы с механическим приводом во многом схожи с гидравлическими ножницами, основным отличием является система привода: оба движения лезвия (и вверх и вниз) обеспечиваются кривошипным механизмом.

Ножницы с механическим приводом не обладают высокой мощностью и применяются для резки материалов максимальной толщиной 3 – 8мм. Однако скорость реза у этого класса гильотин достаточно высока – до 56 резов в минуту (для сравнения, у гидравлических ножниц количество резов варьируется от 3 до 18 в минуту).

Гильотинные ножницы различают, также, по конструкции привода верхнего ножа:

• ножницы с прямым ходом верхнего ножа
• ножницы с поворотной (качающейся) балкой – консольные

У гильотинных ножниц с прямым ходом верхнее лезвие закреплено на раме, которая за счет кривошипа или 2-х гидроцилиндров перемещается вниз по прямым направляющим, расположенным на внутренней поверхности боковых стенок машины.

У гильотинных ножниц с поворотной балкой перемещение верхнего ножа происходит за счет вращения балки вокруг центров, находящихся на боковых стенках в задней части станка. Поскольку система привода поворотной балки находится внутри корпуса машины – ножницы с поворотной балкой более компактные.

При относительно низкой стоимости ножниц с поворотной балкой, компактности и простоте их исполнения, у них все же имеется определенный недостаток: угол резки не изменяется, оставаясь равным установленному производителем, вне зависимости, режутся ли толстые или тонкие листы.

Н3121 Ножницы гильотинные для обработки листового металла. Назначение и область применения

Ножницы кривошипные гильотинные Н3121 выпускались по ГОСТ 6282-64 с 1968 года по 1983 год и были заменены более совершенной моделью НА3121.

Ножницы механические гильотинные Н3121 с наклонным ножом предназначены для резки листового металла с пределом прочности (временное сопротивление) σ BP = 500 МПа (50 кг/мм2). Поперечная резка листа толщиной до 12,5 мм и шириной до 2000 мм производится за один ход ножа. Продольная резка — при длине листа более 2000 мм — производится рядом повторных резов при продвижении листа вдоль линии реза.

Особенности конструкции гильотинных ножниц Н 3121

Станина гильотины сварная, из листовой стали. Две боковые стойки соединены столом и тремя стяжками. Стол, к которому крепится нижний нож, имеет регулировку для установки необходимого зазора.

Привод ножниц Н3121 осуществляется от электродвигателя через клиноременную передачу и двухступенчатый цилиндрический редуктор, конструкция закрытого цилиндрического редуктора обеспечивает значительное уменьшение шумовых характеристик ножниц. Ножевая балка гильотины получает возвратно-поступательное движение от коленчатого вала через шатуны. Уравновешена ножевая балка пружинным уравнавешивателем.

Усилие на ножевую балку от коленчатого вала передается двумя шатунами. Муфта включения ножниц с двумя поворотными шпонками, тормоз ленточный, периодического действия. Периодичность торможения достигается за счет эксцентричного расположения шкива по отношению к оси коленчатого вала. Это торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции.

Муфта включения жесткая с двумя поворотными шпонками и электромагнитом. Конструкция муфты включения главного привода обеспечивает надежную работу листовых ножниц без воздуха, что значительно снижает эксплуатационные расходы.

Разрезаемый материал прижимается к столу ножниц прижимной балкой, движение которой согласовано с движением ножевой балки.

Механические ножницы Н3121 снабжены задним упором. Для безопасной работы на ножницах предусмотрена защитная решетка.

Гильотинные ножницы Н3121 могут работать на одиночных и автоматических ходах. Управление кнопочное с пульта управления и от ножной педали.

Конструкция соединения ножевой балки с шатунами предусматривает возможность увеличения открытой высоты ножей на 20 мм, что необходимо для продольной резки листа.

Прижим разрезаемого листа к столу осуществляется индивидуальными подпружиннеными штоками.

Резка может производиться как по разметке, так и с помощью заднего упора.

Ножницы могут быть использованы на складах и цехах различных предприятий, где требуется резка листовой стали.

При резке стали с пределом прочности больше или меньше 50 кг/мм 2 для расчета максимальной толщины реза необходимо пользоваться формулой, указанной в разделе «Регулировка ножниц». При этом твердость разрезаемого листа не должна превышать 35 единиц Роквелла по шкале «С».

Ножницы Н3121 изготовляются с основными параметрами по ГОСТ 6282—64

Основные параметры машины Н3121:

• Наибольшие размеры разрезаемого металла – 12,5 х 2000 мм
• Предел прочности (временное сопротивление) металла σ BP, не более – 500 МПа (50 кг/мм2)
• Максимальное усилие реза – 500 кН (50 тс)
• Максимальное усилие прижима – 29 кН (2,9 тс)
• Частота ходов ножа, не менее – 40 мин-1
• Ход ножа – мм
• Угол наклона подвижного ножа – 2°10′
• Мощность привода – 18,5 кВт
• Вес машины полный – 7 т

Смазка ножниц кривошипных листовых ножниц Н3118

Основные трущиеся поверхности ножниц Н3118 смазываются от рычажного шприца для густой смазки через масленки. Шестерни привода и подшипники смазываются путем закладывания смазки соответственно на зубья шестерни и в стаканы подшипников. В процессе работы ножницы нужно смазывать так, чтобы смазка выступала с боковых мест расположения подшипников. Выступающую из зазоров смазку нужно вытирать. Необходимо периодически проверять состояние масленок и маслопроводящих отверстий в деталях и обязательно их прочищать.

Смазочные отверстия промывать чистым керосином не реже одного раза в три месяца.

Меры безопасности при работе на кривошипных листовых ножницах Н3118

• производить осмотр и ремонт электроаппаратуры при включенном вводном выключателе;
• производить ремонт ножниц Н3118 при включенном электродвигателе;
• осуществлять наладку, регулировку, чистку, смазку и отладку ножниц Н3118 на ходу;
• работать при отсутствии надежного заземления;
• работать затупленными ножами во избежание деформации обрабатываемого материала;
• работать на ножницах Н3118 со снятыми ограждениями.

Не разрешается допускать к работе и обслуживанию ножниц Н3118 лиц, не ознакомившихся с руководством и не прошедших проверку практических знаний и навыков по управлению кривошипных листовых ножницами Н3118 .

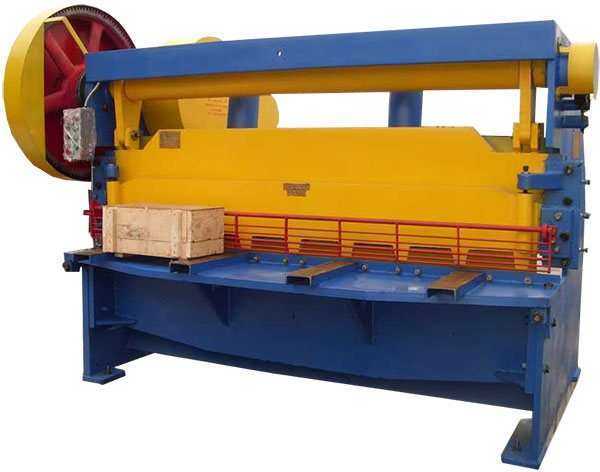

Гильотина Н3118

служит для поперечного и продольного разрезания любого листового материала. Основное применение гильотина находит в цехах по заготовке материала (предприятия машиностроительной отрасли).

Разрезка обрабатываемого материала может производиться по предварительной разметке или без неё. Для этого служат боковые или задние упоры. Гильотина Н3118 заслуженно принадлежит к безотказному и долговечному оборудованию.

Сами ножницы Н3118

конструктивно обустроены верхним приводом, движителем для которого служит электрический мотор. Передаточный механизм использует клиновидный ремень с двухступенчатым редуктором цилиндрической конструкции. Такое решение значительно снижает шум при работе гильотины.

Для заранее размеченного листового материала ножницы Н3118

оборудованы задним упором, конструктивно расположенным с внешней стороны ножевого механизма. Разрезаемый материал надёжно удерживается прижимной кулисой, синхронно функционирующей с ножевым механизмом. Нужный прижим обусловлен мощными пружинами, расположенными в специальных стаканах прижимного механизма.

Электронная схема управления гильотины 3118

позволяет производить резку материала в одиночном и автоматическом режимах. Гильотина приводится в движение при помощи педали или посредством кнопки.

Смазка трущихся частей гильотины комбинированная. Включение ножниц Н3118 осуществляется посредством жёсткой муфты, имеющей две шпонки и электрический магнит. Всё это служит для уменьшения расходов на эксплуатацию при использовании в производстве гильотин Н3118 .

Назначение и области применения

Область применения – промышленные, заготовительные цеха мелкосерийного, среднесерийного производства. Как правило, листовые материалы используют при изготовлении корпусных деталей. Именно поэтому ножницы гильотинные модели Н3118 можно встретить в сфере машино-, судостроения, в заготовительных цехах.

Назначение – разрезание листовых материалов по указанным размерам. Обработка проводится исключительно в поперечном, продольном и прямом направлении по толщине листа. При этом есть определенные ограничения того, какой толщины может быть лист. Лист должен быть не выше 50 кгс/мм 2 .

Именно технические характеристики определяют возможность использования ножниц модели Н3118 в тех или иных ситуациях. К особенностям технических характеристик гильотины Н3118 можно отнести:

1. максимальная толщина металла 6,3 миллиметра;
2. максимальная длина листового материала 2 000 миллиметров;
3. частота хода ножа при выборе автоматической обработки (минимальной значение) 21 ходов в минуту;
4. максимальный размер листа по заданному упору 630 миллиметров;
5. усилие, с которым воздействует прижимная балка 25 кН;
6. высота конструкции над уровнем пола 1945 миллиметров;
7. предельное отклонение по заданным размерам при резке на длину заготовки 1 000 миллиметров составляет 0,25 миллиметра;
8. управление может осуществляться при помощи пульта с кнопками или педалей;
9. ход может быть непрерывный или одиночный.

Вышеприведенные характеристики определяют особенности рассматриваемой модели станка по резке листового металла.

Методы контроля

6.1    Проверку внешнего вида ножниц проводят визуально путем сравнения с образцом-эталоном.

6.2    Проверку размеров проводят с помощью линейки по ГОСТ 427. штангенциркуля по ГОСТ 166 или шаблонов.

Проверку угла заострения проводят путем измерения оттиска угла на свинце на инструментальном микроскопе по ГОСТ 8074.

6.3    Проверку твердости ножей ножниц проводят по ГОСТ 9013 в двух точках по длине ножа.

6.4    Проверку прочности соединения ножей с ручками у комбинированных ножниц проводят на специальном приспособлении, выполненном в соответствии с рисунком 14. под нагрузкой, указанной в 4.2.5.

Рисунок 14.

6.5    Проверку функциональных свойств ножниц проводят путем пятикратного разрезания материалов:

фланели в один слой или равного по толщине слоя ваты — хозяйственными, мануфактурными, портновскими, закройными, школьными ножницами:

папиросной бумаги в один слой — парикмахерскими ножницами и для филеровки волос;

тонкой хлопчатобумажной ткани, шелка — кромочными ножницами;

бумаги оберточной — конторскими ножницами.

Ножницы должны резать любой частью лезвий, при этом разрез должен быть ровным. Вата и ткани не должны вытягиваться или рваться и сминаться. После испытания лезвия не должны притупляться.

6.6    Проверку шероховатости поверхностей проводят с помощью прибора по ГОСТ 19300 или сравнением с образцами шероховатости.

6.7    Проверку защитно-декоративного покрытия никелем и хромом проводят по ГОСТ 9.302.
